14

15 LIIKENNESIMULOINTI Huomioitu uuden maankäytön ennustettu liikennemuutos Läpiajon mahdollistava rinnakkaistie Kauppa Lisätty LIVA liittymä Helsingintie - Pekontie PALOASEMAN ETELÄPUOLI, LIIKENNESELVITYS

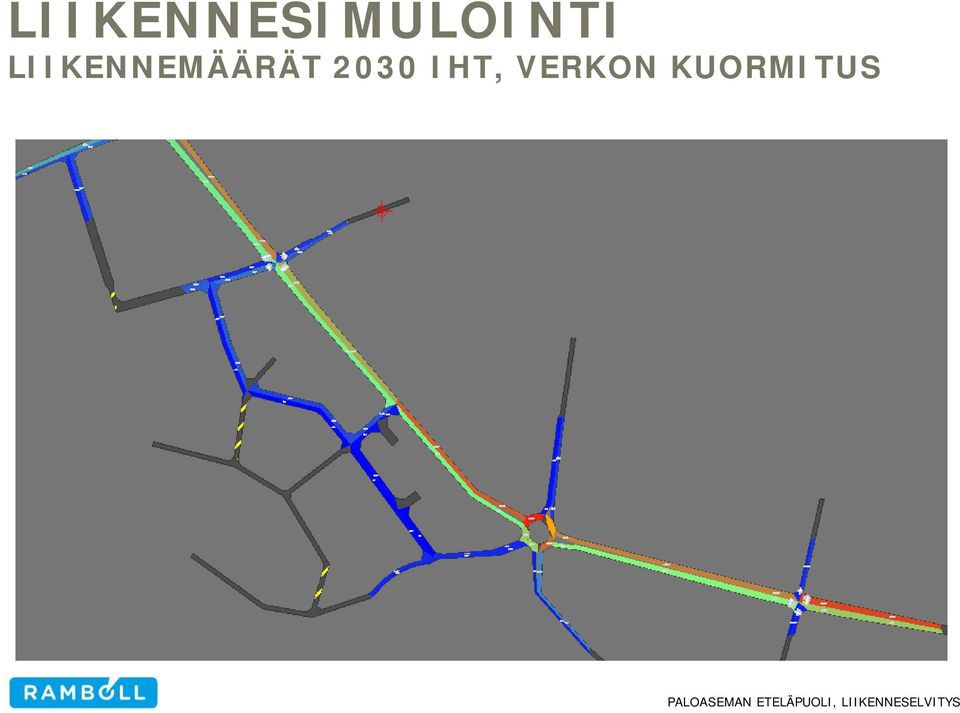

16 LIIKENNESIMULOINTI LIIKENNEMÄÄRÄT 00 AHT, VERKON KUORMITUS Rinnakkaistiellä liikennemäärät pienet PALOASEMAN ETELÄPUOLI, LIIKENNESELVITYS

17 LIIKENNESIMULOINTI LIIKENNEMÄÄRÄT 00 IHT, VERKON KUORMITUS PALOASEMAN ETELÄPUOLI, LIIKENNESELVITYS

18 LIIKENNESIMULOINTI VIIVYTYKSET [S/AJON] 00 AHT Sujuva liikenne, max. viivytys n. 0 s/ajon johtuu liikennevaloista PALOASEMAN ETELÄPUOLI, LIIKENNESELVITYS

19 LIIKENNESIMULOINTI VIIVYTYKSET [S/AJON] 00 IHT PALOASEMAN ETELÄPUOLI, LIIKENNESELVITYS

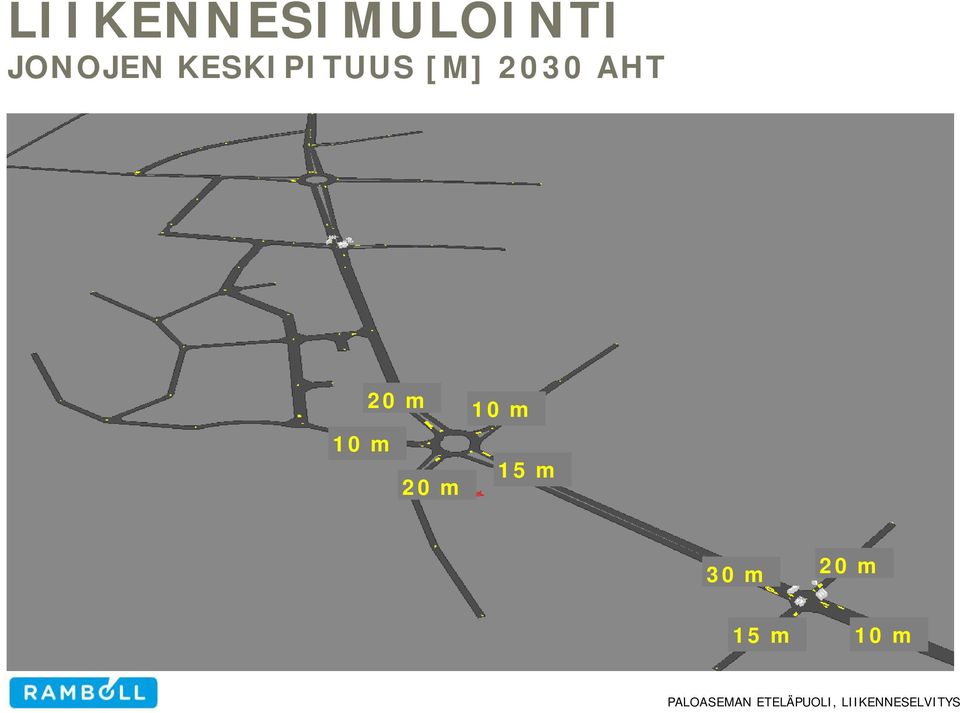

20 LIIKENNESIMULOINTI JONOJEN KESKIPITUUS [M] 00 AHT 0 m 0 m 0 m 0 m m 0 m 0 m m 0 m PALOASEMAN ETELÄPUOLI, LIIKENNESELVITYS

21 LIIKENNESIMULOINTI JONOJEN KESKIPITUUS [M] 00 IHT PALOASEMAN ETELÄPUOLI, LIIKENNESELVITYS

22 LIIKENNESIMULOINTI JONOJEN MAXIMIPITUUS [M] 00 AHT 00 m 0 m m 0 m 0 m 00 m 80 m m m PALOASEMAN ETELÄPUOLI, LIIKENNESELVITYS

23 LIIKENNESIMULOINTI JONOJEN MAXIMIPITUUS [M] 00 AHT PALOASEMAN ETELÄPUOLI, LIIKENNESELVITYS

24 !+##

25 NURMIJÄRVI OJAKKALANTIEN JA HELSINGINTIEN LIITTYMÄN LIIKENNEVALORATKAISU MUISTIO 0..00

26 - Päivämäärä 0//00 Laatija Tarkastaja Hyväksyjä apek Karel, Nyberg Johanna SISÄLTÖ. TYÖN LÄHTÖKOHDAT. Työn tavoite. Hankeryhmä. Simulointimallit. RATKAISU. Ratkaisuehdotus. Sujuvuus. Vaikutukset liikenneturvallisuuteen 7. Kustannusarvio 7. Valo-ohjauksen periaate 8. Toimintaperiaate 8. Muut tutkitut vaihtoehdot 9. Rautakaupan tonttiliittymän siirtäminen tontin eteläosaan 9 LIITTEET Liite. Liikennemäärät 00

27 -. TYÖN LÄHTÖKOHDAT. Työn tavoite Uudenmaan ELY-keskus antoi Ramboll Finland Oy:lle toimeksiannon selvittää Helsingintien ja Ojakkalantien liittymän toimivuutta liikennevalo-ohjattuna. Toimivuustarkastelujen lisäksi työssä esitetään alustavat liikennevaloratkaisut sekä alustavat suunnitelmat liittymäjärjestelyistä. Tarkasteluun ja liikennesuunnitteluun sisältyy myös Aleksis Kiven tien liittymä. Liikennevaloratkaisulla ja liikennejärjestelyillä pyritään parantamaan liittymän turvallisuutta ja sujuvuutta. Toimivuustarkastelujen avulla arvioidaan, kuinka monta vuotta liittymät toimivat suunnitteluilla järjestelyillä hyvällä palvelutasolla. Tavoitteena on, että liittymä toimisi vähintään 0 vuotta suunnitteluilla järjestelyillä.. Hankeryhmä ELY-keskuksen edustajana työssä on toiminut Pekka Räty. Nurmijärven kunnalta työhön ovat osallistuneet Juha Oksanen, Pia Korteniemi ja Kaisa Kilpeläinen. Rambollin projektiryhmässä Karel apek on toiminut projektipäällikkönä, suunnittelijoina ovat toimineet Johanna Nyberg liikennevaloratkaisut, Taina Haapamäki liikenne-ennusteet sekä Eeva Pirilä fyysinen suunnittelu.. Simulointimallit Liittymien toimivuustarkastelut tehdään Synchro / SimTraffic simulointiohjelmistolla. Liittymien toimivuutta tarkastellaan keskimääräisten viivytysten, maksimijonojen sekä liittymän palvelutason perusteella. Jonokuvien tarkastelussa on kuitenkin huomioitava, että jonkin suunnan maksimijononpituus on saattanut esiintyä vain hyvin hetkellisesti, ja jonot eivät ole välttämättä olleet samanaikaisesti joka suunnasta maksimissaan. Liittymien toimivuutta kuvaavat palvelutasoluokat (A-H) ja niiden ominaisuudet on kuvattu taulukossa. Taulukko. Liittymien toimivuustarkasteluissa käytetyn Synchro -ohjelmiston käyttämät palvelutasoluokat ja niiden lyhyet kuvaukset. Palvelutaso Kuvaus Toimivuus Käyttöaste A Ruuhkaton Hyvä 0- % B Ruuhkaton Hyvä > 6 % C Ruuhkaton Hyvä > 6 7 % D Ruuhkaton Hyvä > 7 8 % E Satunnaisia ruuhkia Tyydyttävä > 8 9 % F lyhytaikaisia ruuhkia ja jonoja Välttävä > 9 00 % G lyhytaikaisia ruuhkia ja jonoja Välttävä > 00 09% H pitkäaikaisia ruuhkia ja jonoja Huono > 09 % Viivytyskuvien värikoodit esittävät seuraavia viivytyksiä sekunteina: Kuva. Viivytyskuvien värikoodit.

28 - Simulointitarkastelussa käytetään sekä aamu- että iltahuipputunnin liikennemääriä. Ennustetut liikennemäärät vuodelle 00 ovat esitetty liitteessä.. RATKAISU. Ratkaisuehdotus Työn aikana tutkittiin eri liittymäratkaisuja. Simulointitulosten perusteella hankeryhmä päätyi ratkaisuun, jossa Helsingintien ja Ojakkalantien liittymä on valo-ohjattu, Aleksis Kiven tien ja Ojakkalantien liittymä on valo-ohjaamaton ja rautakaupan tonttiliittymä siirretään leveytensä verran etelään. Tämän lisäksi Ojakkalantielle rakennetaan keskisaarekkeet ja noin 0 m lisäkaista Ojakkalantieltä vasemmalle Aleksis Kiven tielle kääntyville. Samalla Ojakkalantien suojatie siirretään lähemmäksi liittymää ja suojatien kohdalla rakennetaan keskisaareke. Lisäkaista parantaa Ojakkalantien ja Aleksis Kiven tien liittymän sujuvuutta ja suojatiejärjestelyt parantavat kevyen liikenteen turvallisuutta. Ehdotetut kaistajärjestelyt ilmenevät kuvasta. Aleksis Kiven tien ja Ojakkalantien liittymä jätettiin valo-ohjauksen ulkopuolelle, sillä liittymien kapasiteetti huononee merkittävästi kun valot joudutaan koordinoimaan niin, ettei jonopituus ylitä liittymien välistä etäisyyttä. Valo-ohjausratkaisu edellyttää Helsingintien ja Ojakkalantien kaistajärjestelyjen muuttamista. Kaistajärjestelyt muutetaan siten, että Helsingintieltä vasemmalle kääntyville sekä Ojakkalantieltä oikealle kääntyville on omat kaistat. Uudet kaistajärjestelyt on esitetty kuvassa. Kuva. Ehdotetut uudet liikennejärjestelyt Helsingintien-Ojakkalantien liittymään sekä Ojakkalantielle.

29 - Kuva. Uudet kaistajärjestelyt Helsingintien ja Ojakkalantien liittymässä.. Sujuvuus Kuvat -7 esittävät liikenteen viivytykset sekä keskimääräiset ja maksimijonot aamu- ja iltahuipputunnin aikana vuodelle 00 ennustetuilla liikennemäärillä. Vuonna 00 liittymien sujuvuus on hyvä sekä aamu- että iltahuipputunnin aikana. Molempien liittymien sujuvuus oli kuitenkin parempi aamuhuipputunnin aikana. Jonokuvissa sininen väri kuvaa keskimääräistä jonoa ja punainen väri maksimijonoa. Simulointikuvien tarkemmat tulkinnat on kuvattu jäljempänä. Ennusteen mukaan liittymä toimii hyvällä palvelutasolla noin vuoteen 0 saakka. Vuoden 00 jälkeen kasvava liikennemäärä aiheuttaa pitkiä viivytyksiä ja jonoja molempiin liittymiin. Iltahuipputunti Iltahuipputuntina Helsingintien liittymä toimii palvelutasolla C, eli hyvä. Keskimääräiset jonot Helsingintiellä ovat metriä ja maksimijonot 0-0 metriä. Aleksis Kiven tiellä keskimääräinen jono on noin 0 metriä ja maksimijono noin 90 metriä. Ojakkalantien eteläisellä tienhaaralla keskimääräiset jonot ovat alle 0 metriä ja maksimijonot 0 metriä. Ojakkalantien pohjoisen tulohaaran satunnaisesti esiintyvä jono Aleksis Kiven tien liittymässä ei vaikuta Helsingintien ja Ojakkalantien liittymän toimivuuteen. Viivytykset ovat melko pienet Helsingintiellä suoraan ajaville sekä Ojakkalantiellä. Helsingintieltä vasemmalle kääntyville sekä Aleksis Kiven tieltä vasemmalle kääntyville aiheutuu pisimmät viivytykset, jotka ovat keskimäärin noin 70 s / aj. Aamuhuipputunti Aamuhuipputunnin aikana Helsingintien ja Ojakkalantien liittymä toimii palvelutasolla C, eli hyvä. Suurimmat viivytykset aiheutuvat Helsingintien ja Ojakkalantien liittymässä vasemmalle käänty-

30 - ville, joille aiheutuu keskimäärin - s / aj viivytystä. Pisimmät jonot ovat Helsingintiellä, jossa keskimääräiset jonot ovat 80 metriä ja maksimijono 0 metriä. Kuva. Viivytykset iltahuipputunnin aikana vuonna 00.

31 -6 Kuva. Keskimääräiset ja maksimijonot iltahuipputunnin aikana vuonna 00. Kuva 6. Keskimääräiset viivytykset aamuhuipputunnin aikana vuonna 00.

32 -7 Kuva 7. Keskimääräiset ja maksimijonot aamuhuipputunnin aikana vuonna 00.. Vaikutukset liikenneturvallisuuteen Helsingintien ja Ojakkalantien liittymässä on vuosien aikana tapahtunut yhteensä viisi poliisin tietoon tullutta onnettomuutta, joista neljä johti henkilövahinkoon. Onnettomuuksissa loukkaantui yhteensä kuusi henkilöä. Kaikki onnettomuudet olivat risteämisonnettomuuksia. Ojakkalantien ja Aleksis Kiventien tien liittymässä ei ole tapahtunut yhtään poliisin tietoon tullutta onnettomuutta vuosien aikana. Tarva. laskelmien mukaan toimenpiteet vähentävät henkilövahinko-onnettomuuksia 0,8 onnettomuudella vuodessa, eli toimenpiteillä säästettäisiin noin yksi henkilövahinko-onnettomuus joka 8. vuosi. Suojatien siirtämisen jälkeen suojatie palvelee paremmin kevyen liikenteen väylän käyttäjiä, mikä myös lisää turvallisuutta.. Kustannusarvio Liikennevalojen rakentamisen sekä kaistajärjestelyjen ja suojatiejärjestelyjen muuttamisen arvioidut kustannukset ovat euroa. Toimenpiteiden arvioitu takaisinmaksuaika on vuotta. Aika- ja ajoneuvokustannuksia ei otettu mukaan tarkasteluun vaan tarkastelussa huomioitiin ainoastaan säästettyjä onnettomuuskustannuksia.

33 -8. VALO-OHJAUKSEN PERIAATE. Toimintaperiaate Helsingintien ja Ojakkalantien liittymän valo-ohjaus esitetään toteutettavaksi kolmivaiheisena. Pääsuunnan vasemmalle kääntyville näytetään vihreää nuoliopastimella omassa suojatussa vaiheessa. Samalla Ojakkalantieltä oikealle kääntyville (ryhmä F) näytetään vihreää kolmiaukkoisella nuoliopastimella. Ryhmän F esiintyminen kahdessa vaiheessa vähentää liikenteen viivytyksiä ja lyhentää jonopituutta liittymien välissä. Tämä parantaa sekä Helsingintien-Ojakkalantien että Ojakkalantien-Aleksis Kiven tien liittymien sujuvuutta. Ehdotetun valo-ohjausratkaisun ryhmäjako ja vaihejako ovat esitetty kuvissa 8 ja 9. Liikennevaloratkaisujen tarkemmassa suunnittelussa tulisi huomioida palo-aseman mahdollista pakko-ohjausta. Kuva 8. Helsingintien-Ojakkalantien liittymän valo-ohjauksen ryhmäjako. Kuva 9. Helsingintien-Ojakkalantien liittymän valo-ohjauksen vaihejako.

34 -9. MUUT TUTKITUT VAIHTOEHDOT. Rautakaupan tonttiliittymän siirtäminen tontin eteläosaan Työssä tutkittiin lisäksi vaihtoehtoa, jossa rautakaupan tonttiliittymä siirrettäisiin tontin eteläosaan. Tonttiliittymän siirtäminen parantaisi sekä Ojakkalantie Aleksis Kiven tien että Ojakkalantie Helsingintien liittymän sujuvuutta. Kiinteistön omistaja ei pitänyt tonttiliittymän siirtämistä toteuttamiskelpoisena. Kunnan näkökulmasta se olisi ollut järkevää. Tonttiliittymän siirtämisen selvittämismahdollisuuksiin olisi syytä palata myöhemmin. Kuva 0. Ehdotettu ratkaisu, jossa rautakaupan tonttiliittymä on siirretty tontin eteläosaan.

35 -0 LIITE : LIIKENNEMÄÄRÄT 00 Iltahuipputunnin liikennemäärät 00. Aamuhuipputunnin liikennemäärät 00.

36 (#+#
