1 Isonkyrön kunta KYRÖÖNTIE Sadevesiviemärin saneeraussuunnitelma Plv SUUNNITELMA- JA MITOITUSSELOSTUS muutos

2 SISÄLLYS 1. YLEISTÄ LÄHTÖTIEDOT SUUNNITELLUT PERUSRATKAISUT SADEVESIVIEMÄRILINJAN MITOITUS JA RAKENTAMINEN /8

3 1. YLEISTÄ Tämä suunnitelma koskee sadevesiviemärin saneerausta/uudelleen rakentamista Isonkyrön kunnan keskustan alueella Kyrööntien varrella. Saneerattava sadevesiviemärin lähtöpiste on Isonkyrön yläkoulun eteläpuolella Vainiontiellä ja hulevesiviemäri päättyy Kyröjokeen. Saneeraus tehdään kaivamalla vanhat putkirakenteet pois ja korvaamalla sadevesiviemäri uudella muoviputkella ja muovikaivoilla. Rakentaminen tullaan toteuttamaan vaiheittain. Mikäli rakentaminen halutaan tehdä suunnitelmasta poikkeavalla tavalla tai rakentamisen aikana maasto-olosuhteet osoittautuvat tutkitusta poikkeavaksi tulee tuolloin ottaa yhteyttä suunnittelijaan. Suunnitelman on laatinut Satu Miettinen Maveplan Oy:n Kuopion toimistolta. Olemassa olevan sadevesiviemärin GPS-mittaukset on tehnyt maastosuunnittelija Jari Uusitalo Maveplan Oy:stä. 3/8

4 2. LÄHTÖTIEDOT Kyrööntien nykyinen sadevesiviemäri on rakennettu pääosin 1990-luvun puolessa välissä. Sadevesiviemäri on tuolloin rakennettu sinkitystä teräsputkesta, mikä on marraskuussa 2014 todettu pahoin syöpyneeksi. Tutkimusta ei ole dokumentoitu, vaan on saatu näköhavaintoja putkilinjan ryömineeltä henkilöltä. Sadevesilinjaa on osin jo uusittu (plv linja+ 2 kaivoa). Putken syöpymisen on todennäköisesti aiheuttanut putkessa jatkuvasti seisonut vesi, sillä putki ei ole päässyt tyhjenemään kokonaan. Sadevesilinjassa on ollut ja on edelleen Pohjankyröntien varressa betonisadevesiviemäriä, jossa on n. 50cm porras, joka on pidättänyt vettä sadevesiverkostoon. Sadevesiviemärin kuntotutkimuksen yhteydessä Kyrööntien sadevesilinja on mitattu ja kartoitettu marraskuussa 2014, siinä laajuudessa ja tarkkuudessa kuin se on ollut mahdollista. Sadevesikaivojen sijainti ja korot on tuolloin paikannettu GPSmittauksena. Kaivoihin tulevat liittymät (putken koko ja korko) on mitattu kannen kautta, mikä on voinut aiheuttaa mittavirhettä putkien suunta- ja korkotietoihin, sillä kaivojen pohjat ovat paljon suurempia, kuin nousuputken halkaisijat. GPS-mittausten koordinaatistojärjestelmänä on GK22 ja korkeusjärjestelmänä N60. Alueella ei ole tehty varsinaisia maaperätutkimuksia saneeraussuunnitelmaa varten. Olemassa olevien avo-ojien pohjat on rassattu rassilla ja todettu pääasiassa helpoksi kaivaa. Sadevesiviemäri rakennetaan lähes olemassa oleva sadevesiviemärin paikalle (vrt. paalukohtaiset poikkileikkaukset). Huom! Laserkeilausaineiston käytöstä johtuen poikkileikkausten avo-uoma osuuksilla ojan pohjan muoto ei ole oikea ja ei sovellu perkauksen lähtötiedoksi!.alueen maalaji on pääasiassa silmämääräisesti arvioiden sitkeä liejusavi. Linjalla on yksi kivisempi karikkokohta, joka on merkitty karttaan ja pituusleikkaukseen ja louhittava kalliokohta paalulla 670 (n. 11m). Tukemisen sekä mahdollisten muiden putkikaivannon rakenteiden tarve todetaan työmaalla rakentamisen yhteydessä. Alueilla on rakennettua sadevesi-, salaoja-, vesijohto- ja jätevesiviemäriverkostoa. 3. SUUNNITELLUT PERUSRATKAISUT Suunnittelun lähtökohtana on sadevesilinjan uusiminen, jotta syöpynyt putki ei romahda kasaan hallitsemattomasti. Tilaajan toivomuksesta sadevesilinjan yläkoulun tien alitus kohtaa ei saneerata vaan betoninen rumpuputki jää ennalleen. Lisäksi suunnittelun reunaehtoina on lähellä purkupistettä olevan uusitun sadevesilinjan osa, joka myös jää ennalleen (sadevesilinjan koko 1200mm). Edellä mainittujen reunaehtojen vuoksi linjalla (plv ) ei saavuteta putkelle esitettyjä minimikaltevuuksia, joka 1000mm putkelle on 0,1%. Putken kaltevuus plv on 0,04-0,07%. 4/8

5 Nykyisen purkupaikan (solmu 1) betoniputken vesijuoksun korko on paalulla 0 N60+18,35 ja uusitun sadevesilinjan kohdassa pl 112 vesijuoksun korko on N Mikäli betoniputkiosuus plv uusitaan 0,05% kaltevuudella tulee purkupisteen vesijuoksun koroksi N60+17,95. Tulvakorkotarkastelujen perusteella kerran viidessä vuodessa olevan tulvan aikana vettä ei johdu enää sadevesilinjasta Kyröjokeen (sadevesiviemärin yläpinta ko. tulvakorkeuden alapuolella). Suunnitteluratkaisulla ei siis paranneta sadevesilinjan tulvaaikaista vedenjohtokykyä. Mikäli vedenjohtokykyä halutaan parantaa on Pohjankyröntien varteen rakennettava sadevesipumppaamo. Kyröjoen tulvakorkeudet sadevesilinjan purkukohdassa ovat seuraavat (tulvakorkeudet N60): 1/2a vuotuinen tulva +18,83 1/5a, hyvin yleinen tulva +19,06 1/10a, hyvin yleinen tulva +19,22 1/20a, yleinen tulva +19,37 1/100a harvinainen tulva +19,68 4. SADEVESIVIEMÄRILINJAN MITOITUS JA RAKENTAMINEN Suunnittelualueen putket on mitoitettu niin, että putkistot johtavat määritettyjen alueiden sadevedet purkupaikkaan. Valuma-aluekartta on suunnitelman liitteenä. Taulukko 1. Kyrööntien sadevesiviemärin valuma-alueet ja mitoitusvirtaama Pintaala (ha) Mitoitussateen rankkuus Valumiskerroin Mitoitusvirtaama (l/s) (l/s*ha) A1 101,4 60 0, A2 32,1 60 0, A3 22,7 60 0, Yhteensä 1713 Putkikoko on määritetty Weholite- käsikirjan nomogrammin mukaan. Nomogrammin mukaan mitoitusvesimäärälle 1713 l/s riittää suunnittelu normien mukaisella kaltevuudella (minimi 0,1%) sisähalkaisijaltaan 1200mm putki, mutta sitä pienemmällä kaltevuudella putkikoko olisi oltava 1400mm. Sadevesilinjan purkupäähän on kuitenkin jo rakennettu uutta muovista sadevesiputkea DN/ID 1200 (plv ), joten putkikokoa ei siltä osin lähdetä suurentamaan. Alla olevassa kuvassa Weholiteputken mitoitusnomogrammi. 5/8

6 Kuva 1. Weholite-käsikirjan virtausnomogrammi Weholite-putkelle. 6/8

7 Sadevesiviemäriin liitetään rakennetut salaojat ja sadevesiviemärit. Liitosyhteiden koko ja suunnat on esitetty taulukossa 2. Liitosyhteiden koko ja suunnat varmistettava työmaalla rakentamisen yhteydessä, sillä mittatuissa putkikoissa ja suunnissa on suurta epävarmuutta, mittausteknisistä syistä johtuen. Taulukko 2. Kyrööntien sadevesiviemärin plv sivusta tulevien linjojen yhdekoot ja suunnat Kaivo Tuloyhteen koko (mm) Suuntakulma (, poisto 0 ) Tulo korkeus Kaivon vesijuoksu Korkeus kaivon vesijuoksusta (cm) SVK ,43 18, SVK ,51 18,45 +6 SVK ,39 18, SVK ,59 18, SVK ,90 18, SVK ,36 18, SVK ,25 18, SVK ,84 18, SVK ,48 18, SVK ,29 18, SVK ,53 18, SVK ,50 18, SVK10 ei tiedossa 266 SVK11 ei tiedossa 269 Alueelle rakennetaan sadevesiviemäri DN/ID 1000 ja DN/ID 1200 muoviputkista. Sadevesiviemärin avoimiin putkiin asennetaan välppä/putkisihti. Tankojen välinen etäisyys putkisihdissä/välpässä 50mm, tankojen halkaisija/leveys 10mm. Suunnitelman liitteenä on esite putkisihdistä. Putkisihdin yhteydessä on lietesyvennys h=0,2-0,5m. Sadevesiviemärin kaivot ovat hiekkapesällisiä sadevesikaivoja tai satulakaivoja (ei hiekkapesää). Kaivokortteihin on merkitty mitkä kaivot ovat satulakaivoja. Rakentaminen on ajoitettava kuivaan kauteen ja rakentamisessa on varauduttava kuivatusvesien väliaikaiseen ohi pumppaukseen. Rakennustyöt tehdään vaihteittain. Yläkoulun piha-alueella rakentaminen on tehtävä erityistä varovaisuutta noudattaen, koska työalueen läheisyydessä liikkuu paljon lapsia. Koulun pihalla lähellä sadevesilinjaa on katos. Rakentajan on varauduttava tukemaan kaivanto katoksen läheisyydessä (10-20m). Suunnittelualueella on kolme kadun alitusta (asfalttiteitä) ja asfaltoitu koulun pihaalue. Asfalttialueilla putken alkutäytön jälkeen lopputäyttöön ennen rakennekerroksia käytetään perusmaata putken liikkumattomuuden varmistamiseksi. Rakennekerrokset ja mahdolliset eristeet rakennetaan vanhaa rakennetta vastaavaksi. Asfaltoidulla alueilla maanpinta on muotoiltava sadevesikaivoihin viettäväksi. 7/8

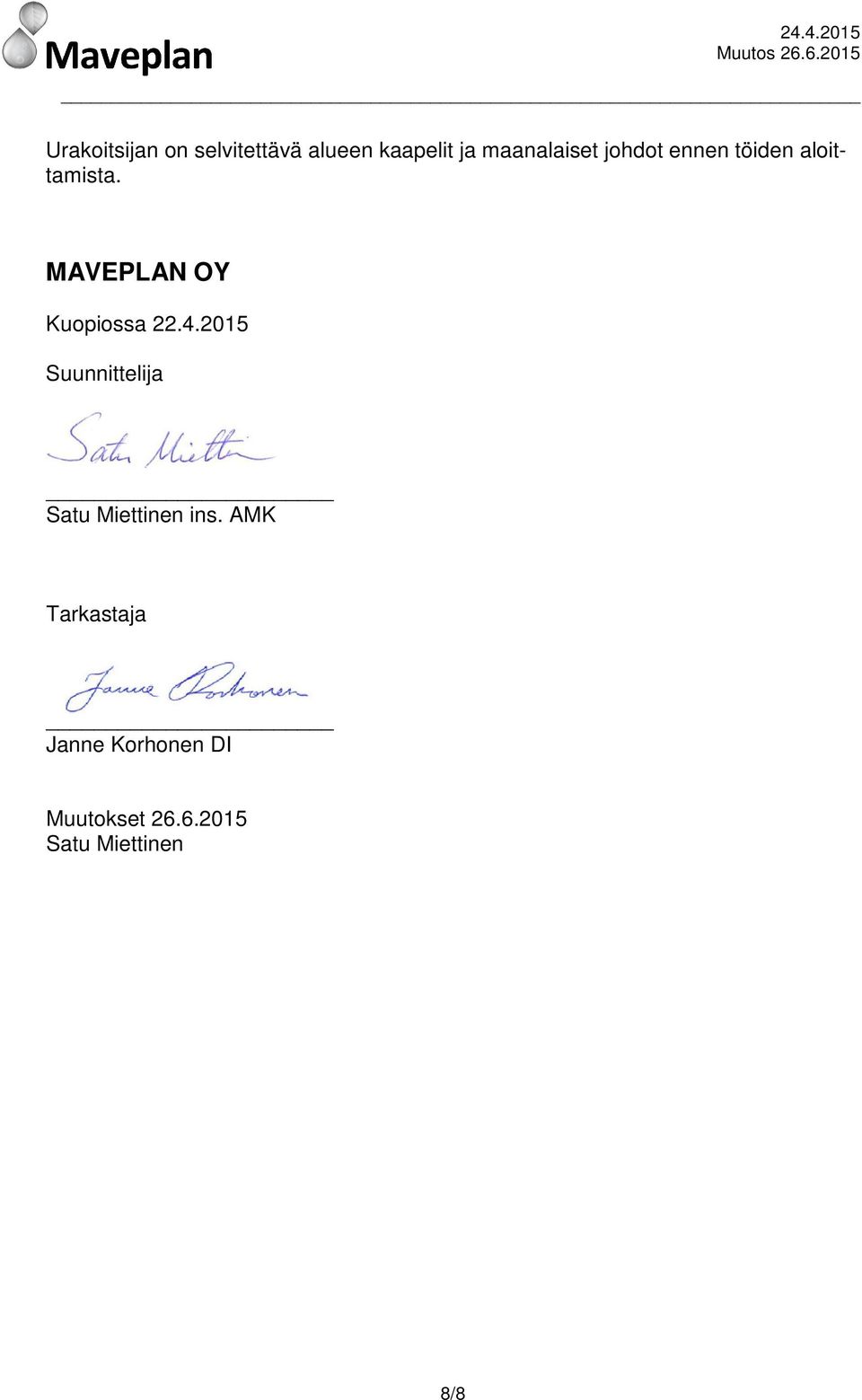

8 Urakoitsijan on selvitettävä alueen kaapelit ja maanalaiset johdot ennen töiden aloittamista. MAVEPLAN OY Kuopiossa Suunnittelija Satu Miettinen ins. AMK Tarkastaja Janne Korhonen DI Muutokset Satu Miettinen 8/8
