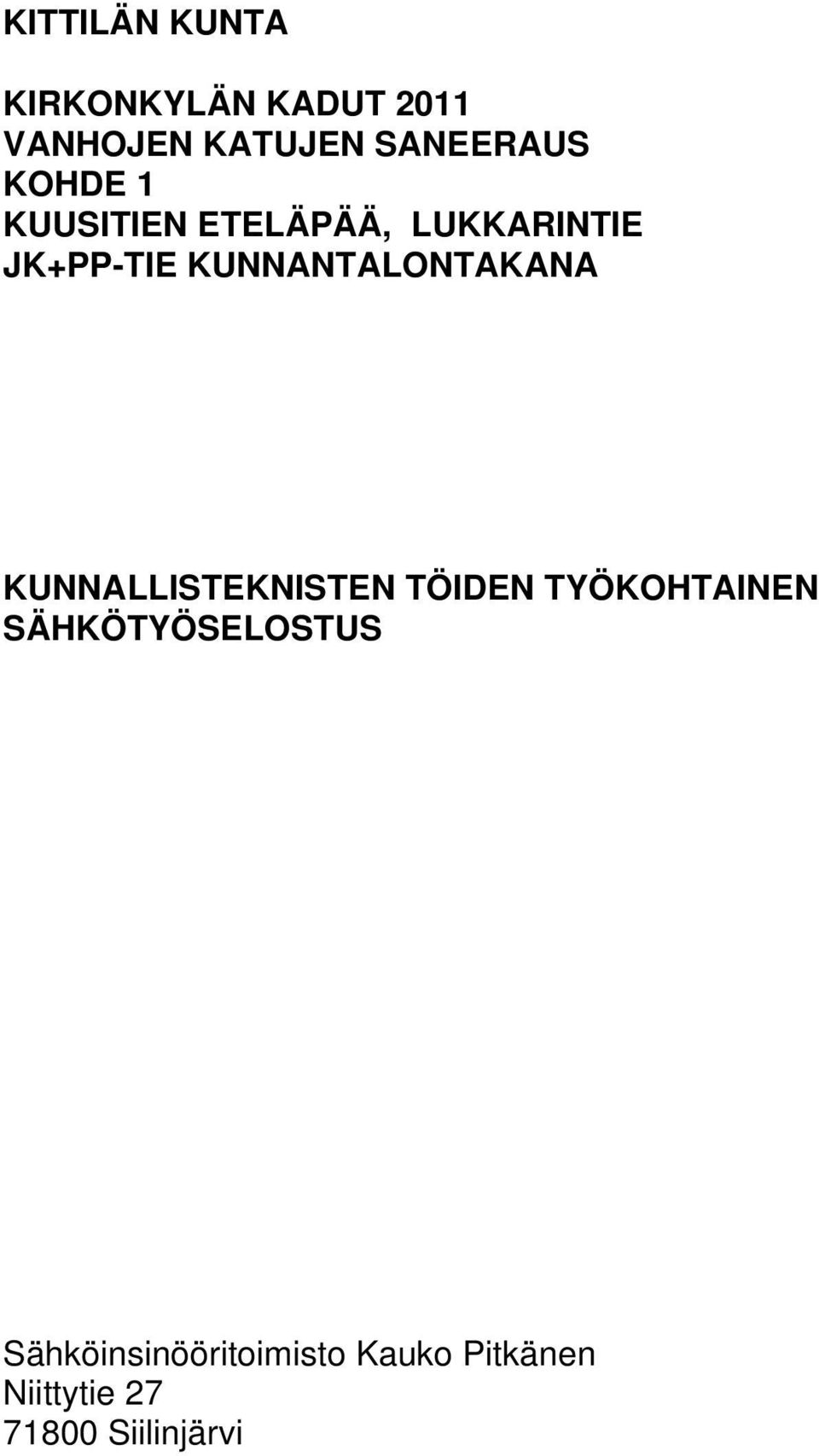

1 KITTILÄN KUNTA KIRKONKYLÄN KADUT 2011 VANHOJEN KATUJEN SANEERAUS KOHDE 1 KUUSITIEN ETELÄPÄÄ, LUKKARINTIE JK+PP-TIE KUNNANTALONTAKANA KUNNALLISTEKNISTEN TÖIDEN TYÖKOHTAINEN SÄHKÖTYÖSELOSTUS Sähköinsinööritoimisto Kauko Pitkänen Niittytie Siilinjärvi

2 SISÄLLYSLUETTELO 2(5) VALAISTUS KAAPELIKAIVANNOT KAAPELIPUTKITUKSET JAKOKAAPIT, KAAPELIKAIVOT JA PYLVÄÄT KAAPELIN VETO JA ASENNUS LOPPUPIIRUSTUKSET... 4

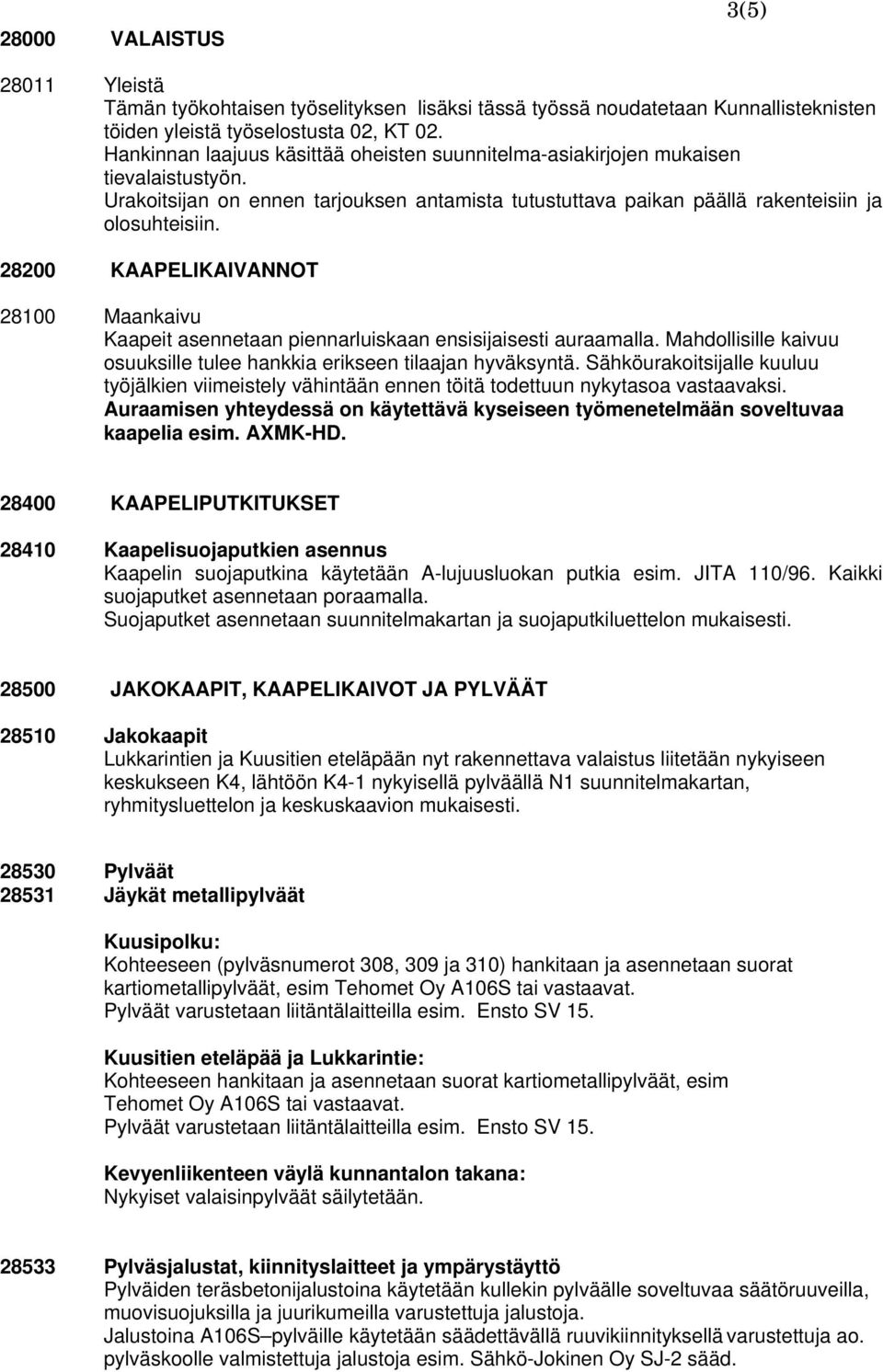

3 28000 VALAISTUS 3(5) Yleistä Tämän työkohtaisen työselityksen lisäksi tässä työssä noudatetaan Kunnallisteknisten töiden yleistä työselostusta 02, KT 02. Hankinnan laajuus käsittää oheisten suunnitelma-asiakirjojen mukaisen tievalaistustyön. Urakoitsijan on ennen tarjouksen antamista tutustuttava paikan päällä rakenteisiin ja olosuhteisiin KAAPELIKAIVANNOT Maankaivu Kaapeit asennetaan piennarluiskaan ensisijaisesti auraamalla. Mahdollisille kaivuu osuuksille tulee hankkia erikseen tilaajan hyväksyntä. Sähköurakoitsijalle kuuluu työjälkien viimeistely vähintään ennen töitä todettuun nykytasoa vastaavaksi. Auraamisen yhteydessä on käytettävä kyseiseen työmenetelmään soveltuvaa kaapelia esim. AXMK-HD KAAPELIPUTKITUKSET Kaapelisuojaputkien asennus Kaapelin suojaputkina käytetään A-lujuusluokan putkia esim. JITA 110/96. Kaikki suojaputket asennetaan poraamalla. Suojaputket asennetaan suunnitelmakartan ja suojaputkiluettelon mukaisesti JAKOKAAPIT, KAAPELIKAIVOT JA PYLVÄÄT Jakokaapit Lukkarintien ja Kuusitien eteläpään nyt rakennettava valaistus liitetään nykyiseen keskukseen K4, lähtöön K4-1 nykyisellä pylväällä N1 suunnitelmakartan, ryhmitysluettelon ja keskuskaavion mukaisesti Pylväät Jäykät metallipylväät Kuusipolku: Kohteeseen (pylväsnumerot 308, 309 ja 310) hankitaan ja asennetaan suorat kartiometallipylväät, esim Tehomet Oy A106S tai vastaavat. Pylväät varustetaan liitäntälaitteilla esim. Ensto SV 15. Kuusitien eteläpää ja Lukkarintie: Kohteeseen hankitaan ja asennetaan suorat kartiometallipylväät, esim Tehomet Oy A106S tai vastaavat. Pylväät varustetaan liitäntälaitteilla esim. Ensto SV 15. Kevyenliikenteen väylä kunnantalon takana: Nykyiset valaisinpylväät säilytetään Pylväsjalustat, kiinnityslaitteet ja ympärystäyttö Pylväiden teräsbetonijalustoina käytetään kullekin pylväälle soveltuvaa säätöruuveilla, muovisuojuksilla ja juurikumeilla varustettuja jalustoja. Jalustoina A106S pylväille käytetään säädettävällä ruuvikiinnityksellä varustettuja ao. pylväskoolle valmistettuja jalustoja esim. Sähkö-Jokinen Oy SJ-2 sääd.

4 4(5) Pylväiden jalustojen kaivanto täytetään routimattomalla 35 mm murskeella ja tiivistetään enintään 0,5 m kerroksina tärylevyllä. Jalustat asennetaan siten, että ne ovat pystysuorassa tien pituus- ja poikkisuuntaan nähden ja jalustan yläpinta on vaakasuorassa molempiin suuntiin. Ympärystäytteen tiivistys suoritetaan käyttäen tärylevyä, jonka paino on vähintään 50 kg Valaisimet ja lamput Kuusipolku : Urakkaan sisältyy valaisinten n:o 308, 309 ja 310 hankinta varusteineen asennettuna täysin valmiiseen toimintakuntoon. Valaisimet esim. Philips SGS253 SON-T100W IC TP GB, valonlähde SON-TPP 100W (E40). Kuusitien eteläpää ja Lukkarintie: Urakkaan sisältyy valaisinten hankinta varusteineen asennettuna täysin valmiiseen toimintakuntoon. Valaisimet esim. Philips SGS253 SON-T100W IC TP GB, valonlähde SON-TPP 100W (E40). Kevyenliikenteen väylä kunnantalon takana: Nykyiset valaisimet säilytetään KAAPELIN VETO JA ASENNUS Maakaapelien asennus Maakaapelit suojataan maassa kevyellä muovikourulla ja 20 cm syvyyteen kaapelin yläpuolelle asennetaan kaapelivaroitusnauha. Ryhmäjohdot hankitaan ja asennetaan ryhmitystaulukon ja suunnitelmakartan mukaisesti. Kuusipolulle on jo rakennettu kaapelointi. Tässä urakassa hankitaan ja asennetaan nykyiseen kaapelointiin valaisimet, pylväät ja jalustat varusteineen täysin valmiiseen käyttökuntoon saatettuna. Kunnantalon takaisen kevyenliikenteen väylän nykyistä valaistusta syöttävä ryhmäjohto puretaan vanhasta purettavasta keskuksesta nyt tässä urakassa ja asennukset liitetään nyt rakennettavaan Lukkarintien valaistuksen ryhmäjohtoon suunnitelmakartan ja ryhmitystaulukon mukaisesti. Ryhmitysluetteloissa on esitetty myös aikaisemmin rakennettuja valaistusasennuksia merkinnällä nyk. tai N. Kuusipolulle on jo rakennettu kaapelointi ja valaisinperustukset. Kaapelisuojaputkina käytetään teiden alituksissa luokan A suojaputkia, esim. JITA 110/96. Urakoitsijan tulee siistiä kaapelointi- ja pylväiden asennustyön jäljet työn päätyttyä Maadoituksien asennus Käyttömaadoitukset asennetaan pylväille 410, 417 ja N54. Maadoitusjohdin asennetaan maakaapelikaivantoon siellä missä se on mahdollista. Muussa tapauksessa kaivetaan maadoitusjohtimelle oma kaivanto. Ryhmän rajalla maadoitusjohdin asennetaan toisen ryhmän lähimpään pylvääseen. Käyttömaadoitusten mitoitus tehdään standardin SFS mukaisesti. Asennustyön tekijä mittaa maadoitukset ja laatii mittauksista pöytäkirjan, joka liitetään loppu- ja käyttöpiirustusasiakirjoihin LOPPUPIIRUSTUKSET Luovutuspiirustuksina toimitetaan kaikki kohteesta laaditut käyttöä ja huoltoa palvelevat sähköpiirustukset sekä jäljempänä erikseen mainitut asiakirjat. Kaikki piirustukset tarkistetaan ja korjataan lopullisia asennuksia vastaaviksi. Kaikki luovutettavat

5 5(5) piirustukset ja piirustusluettelo merkitään tekstillä LOPPUPIIRUSTUS sekä varustetaan päiväyksellä ja vastaavan työnjohtajan allekirjoituksella. Työmaalla tehdyt muutokset siirretään luovutuspiirustuksiin tarkepiirustuksista. Tarkepiirustussarjaa säilyttää työmaan sähkötöiden työnjohtaja. Tarkepiirustuksiin merkitään kaikki sähköasennuksissa tehdyt poikkeamat välittömästi ko. asennuksen valmistuttua. Tarkepiirustukset toimitetaan luovutuspiirustusten tekijälle hyvissä ajoin ennen vaadittua piirustusten luovutus ajankohtaa. Kaikki piirustukset otsikoidaan ja luetteloidaan yhdenmukaisesti riippumatta siitä, kenen laatimia piirustukset ovat. Luovutuspiirustuksia toimitetaan seuraavasti: Piirustukset DWG-tiedostoina ja PDF-tiedostoina CD-levykkeellä, luettelot ja tekstit DOCtiedostoina ja PDF-tiedostoina em. CD-levykkeellä. 1 sarja rakennuttajalle Jakokeskuksiin sisälle hankitaan luja muovitasku (C4), johon sijoitetaan kaikki ko. keskusta koskevat piirustukset sekä suunnitelmakartta, jossa on numeroilla osoitettu keskuksen lähtöihin liitetyt johdot. Piirustukset taitetaan A4 kokoon ja toimitetaan ilman seläkkeitä. Paperikopiosarjoja muovikantisissa rengaskansioissa (LOPPUPIIRUSTUSKANSIO) A4 kokoon taitettuina seläkkeillä varustettuna: 2 sarjaa rakennuttajalle Loppupiirustuskansion sisältö Loppupiirustuskansion tulee sisältää seuraavat piirustukset, luettelot ja pöytäkirjat: Keskusten pääkaaviot ja ohjauspiirikaaviot Ryhmitystaulukot ja ryhmien kuormitustaulukot jännitteen alenema ja oikosulkutietoineen. Hankkeeseen kuuluneiden maadoitusten mittauspöytäkirja Erikoispiirustukset pylväistä ja jalustoista, jos on poikettu tyyppipiirustusten mukaisista ratkaisuista. Muovikuultopiirustuksia ja paperikopioita eri viranomaisille ja laitoksille toimitetaan niiden esittämien erillisvaatimusten mukaisesti. Sähköurakoitsija tekee kaikki sähkötöihin liittyvät luovutuspiirustukset. Piirustusten laatimista varten tarvittavat kopiot eri suunnittelijoiden piirustuksista toimittaa rakennuttaja urakoitsijalle veloituksetta. Kaikki urakoitsijan laatimat työ- loppu- ja käyttöpiirustukset piirtämis-kopioimis- ja toimituskuluineen sisältyvät urakkaan. Rakennuttaja pidättää urakan viimeisen maksuerän kunnes em. loppupiirustukset on toimitettu ja hyväksytty. Siilinjärvellä 20. päivänä toukokuuta 2011 Kauko Pitkänen sähköins.
