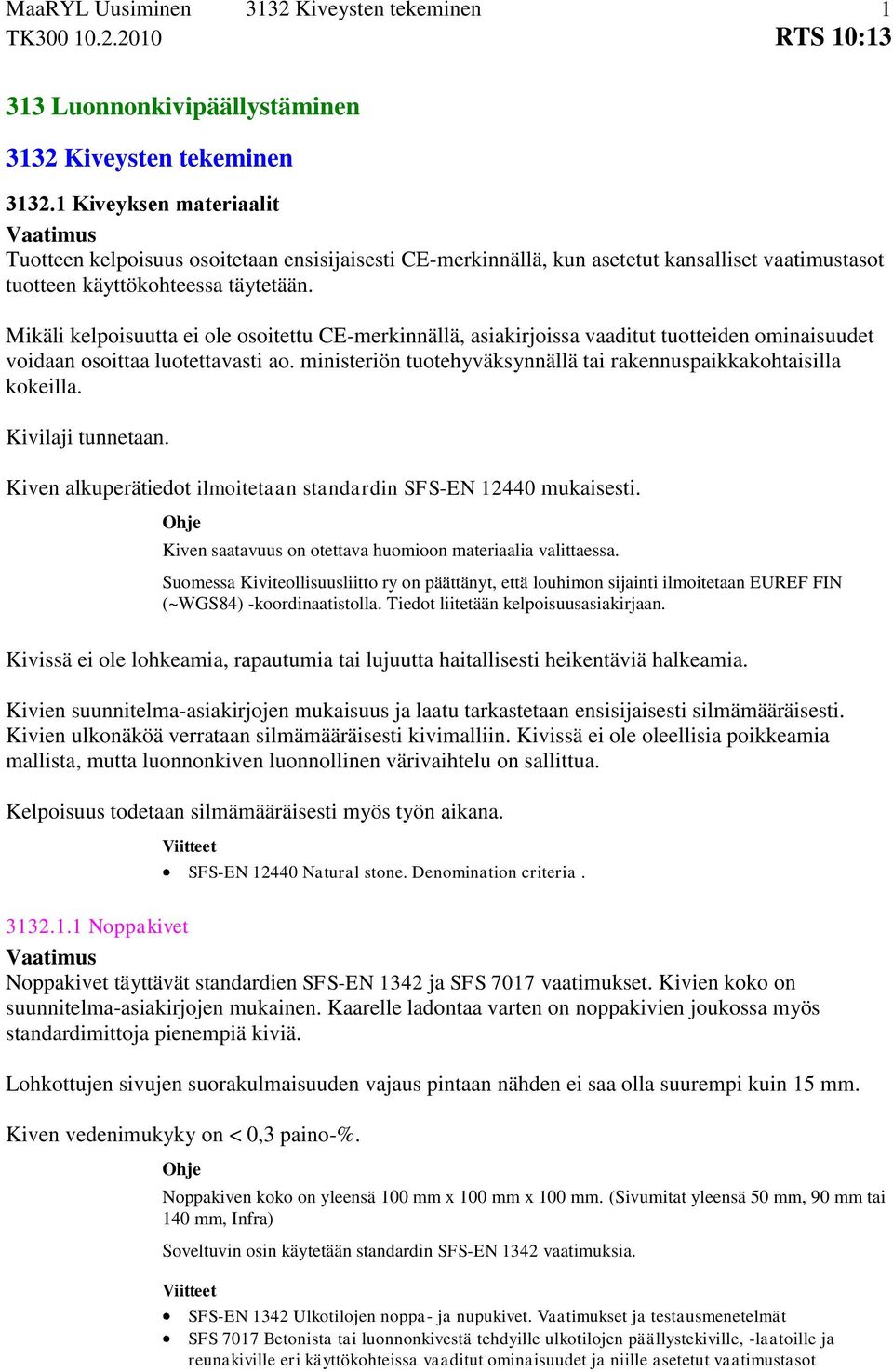

1 1 313 Luonnonkivipäällystäminen Kiveyksen materiaalit Tuotteen kelpoisuus osoitetaan ensisijaisesti CE-merkinnällä, kun asetetut kansalliset vaatimustasot tuotteen käyttökohteessa täytetään. Mikäli kelpoisuutta ei ole osoitettu CE-merkinnällä, asiakirjoissa vaaditut tuotteiden ominaisuudet voidaan osoittaa luotettavasti ao. ministeriön tuotehyväksynnällä tai rakennuspaikkakohtaisilla kokeilla. Kivilaji tunnetaan. Kiven alkuperätiedot ilmoitetaan standardin SFS-EN mukaisesti. Kiven saatavuus on otettava huomioon materiaalia valittaessa. Suomessa Kiviteollisuusliitto ry on päättänyt, että louhimon sijainti ilmoitetaan EUREF FIN (~WGS84) -koordinaatistolla. Tiedot liitetään kelpoisuusasiakirjaan. Kivissä ei ole lohkeamia, rapautumia tai lujuutta haitallisesti heikentäviä halkeamia. Kivien suunnitelma-asiakirjojen mukaisuus ja laatu tarkastetaan ensisijaisesti silmämääräisesti. Kivien ulkonäköä verrataan silmämääräisesti kivimalliin. Kivissä ei ole oleellisia poikkeamia mallista, mutta luonnonkiven luonnollinen värivaihtelu on sallittua. Kelpoisuus todetaan silmämääräisesti myös työn aikana. SFS-EN Natural stone. Denomination criteria Noppakivet Noppakivet täyttävät standardien SFS-EN 1342 ja SFS 7017 vaatimukset. Kivien koko on suunnitelma-asiakirjojen mukainen. Kaarelle ladontaa varten on noppakivien joukossa myös standardimittoja pienempiä kiviä. Lohkottujen sivujen suorakulmaisuuden vajaus pintaan nähden ei saa olla suurempi kuin 15 mm. Kiven vedenimukyky on < 0,3 paino-%. Noppakiven koko on yleensä 100 mm x 100 mm x 100 mm. (Sivumitat yleensä 50 mm, 90 mm tai 140 mm, Infra) Soveltuvin osin käytetään standardin SFS-EN 1342 vaatimuksia. SFS-EN 1342 Ulkotilojen noppa- ja nupukivet. Vaatimukset ja testausmenetelmät SFS 7017 Betonista tai luonnonkivestä tehdyille ulkotilojen päällystekiville, -laatoille ja reunakiville eri käyttökohteissa vaaditut ominaisuudet ja niille asetetut vaatimustasot

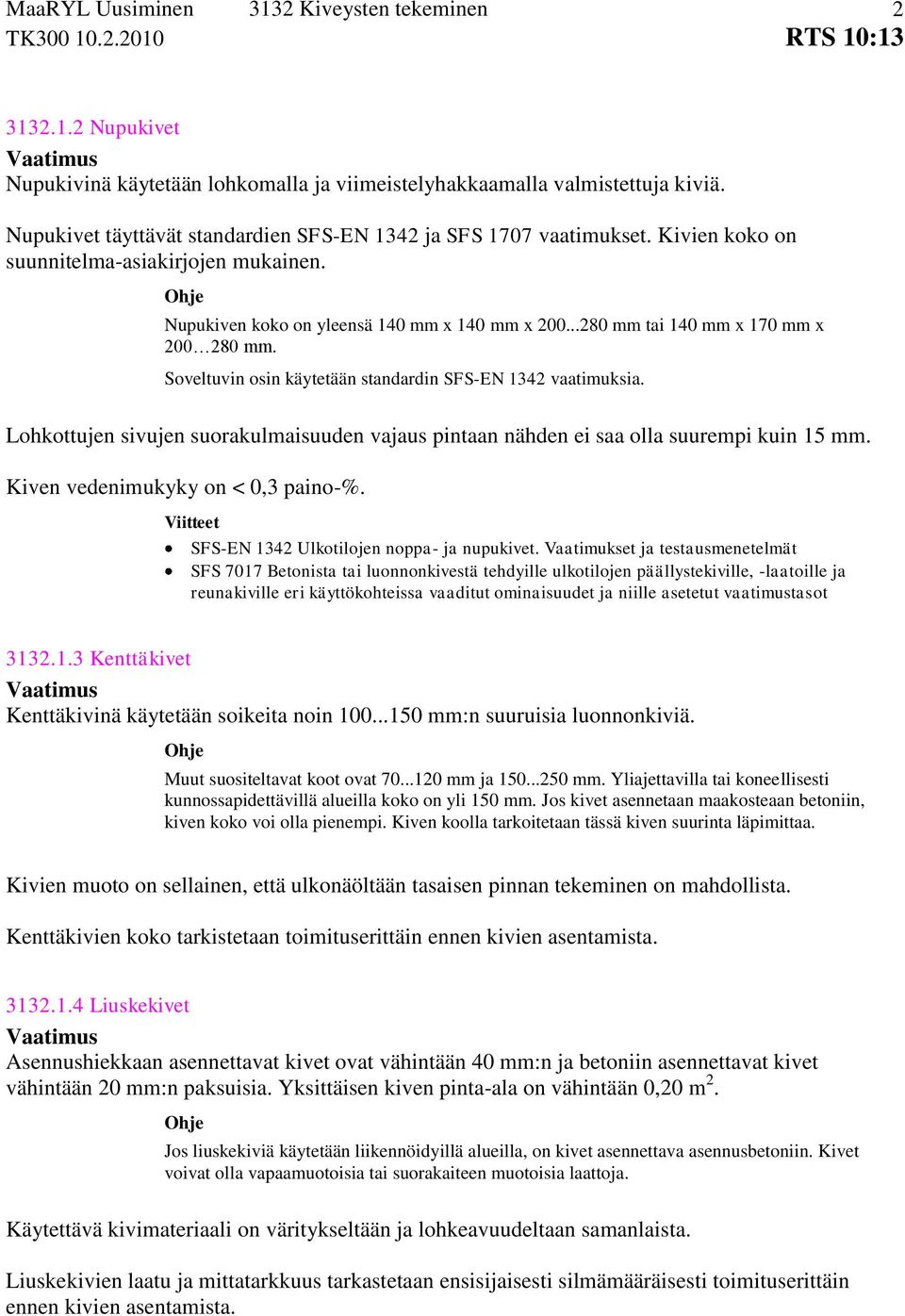

2 Nupukivet Nupukivinä käytetään lohkomalla ja viimeistelyhakkaamalla valmistettuja kiviä. Nupukivet täyttävät standardien SFS-EN 1342 ja SFS 1707 vaatimukset. Kivien koko on suunnitelma-asiakirjojen mukainen. Nupukiven koko on yleensä 140 mm x 140 mm x mm tai 140 mm x 170 mm x mm. Soveltuvin osin käytetään standardin SFS-EN 1342 vaatimuksia. Lohkottujen sivujen suorakulmaisuuden vajaus pintaan nähden ei saa olla suurempi kuin 15 mm. Kiven vedenimukyky on < 0,3 paino-%. SFS-EN 1342 Ulkotilojen noppa- ja nupukivet. Vaatimukset ja testausmenetelmät SFS 7017 Betonista tai luonnonkivestä tehdyille ulkotilojen päällystekiville, -laatoille ja reunakiville eri käyttökohteissa vaaditut ominaisuudet ja niille asetetut vaatimustasot Kenttäkivet Kenttäkivinä käytetään soikeita noin mm:n suuruisia luonnonkiviä. Muut suositeltavat koot ovat mm ja mm. Yliajettavilla tai koneellisesti kunnossapidettävillä alueilla koko on yli 150 mm. Jos kivet asennetaan maakosteaan betoniin, kiven koko voi olla pienempi. Kiven koolla tarkoitetaan tässä kiven suurinta läpimittaa. Kivien muoto on sellainen, että ulkonäöltään tasaisen pinnan tekeminen on mahdollista. Kenttäkivien koko tarkistetaan toimituserittäin ennen kivien asentamista Liuskekivet Asennushiekkaan asennettavat kivet ovat vähintään 40 mm:n ja betoniin asennettavat kivet vähintään 20 mm:n paksuisia. Yksittäisen kiven pinta-ala on vähintään 0,20 m 2. Jos liuskekiviä käytetään liikennöidyillä alueilla, on kivet asennettava asennusbetoniin. Kivet voivat olla vapaamuotoisia tai suorakaiteen muotoisia laattoja. Käytettävä kivimateriaali on väritykseltään ja lohkeavuudeltaan samanlaista. Liuskekivien laatu ja mittatarkkuus tarkastetaan ensisijaisesti silmämääräisesti toimituserittäin ennen kivien asentamista.

3 Lisätarvikkeet Asennushiekka, saumaushiekka ja asennusbetoni ovat kohdan mukaiset Lisätarvikkeet, MaaRYL Bitumiseos Bitumisaumaukseen käytettävä bitumi on Tiebitumi 50/70. Bitumiseosmassan sekoituslämpötila on C ja valutuslämpötila +150 C. Bitumiseoksen laatu todetaan toimitusasiakirjojen perusteella Kiveyksen alusta Alustan vaatimukset ovat luvun 311 mukaiset. Jos kiveys asennetaan asfaltin päälle, asfaltin on oltava tyyppiä ABK22 32/150 kg/m 2 ja kevyen liikenteen väylillä tyyppiä ABK22/120 kg/m 2. Materiaalin on täytettävä julkaisun Asfalttinormit mukaiset laatuvaatimukset. 311 Kantavan kerroksen tekeminen, MaaRYL Asfalttinormit 2008 päivityksineen Noppa- ja nupukiveyksen alusta Jos kiveyksellä päällystettävän alueen tasaushiekan alapuolella on vettä läpäisemättömiä sementillä tai bitumilla sidottuja rakennekerroksia, tehdään näiden kerrosten alimpiin kohtiin reikiä tai veden poistuminen kerroksen päältä järjestetään muulla tavalla, esimerkiksi käyttämällä avointa asfalttibetonia. Kantavan kerroksen yläpinta tehdään noppakivialueilla sellaiseen korkeusasemaan, että asennushiekkaa ja kiveystä varten jää kiven paksuus + 50 mm:n työvara. Avoimen asfalttibetonin vaatimukset esitetään julkaisussa Asfalttinormit. Asfalttinormit 2008 päivityksineen Kenttäkiveyksen alusta Jos kiveyksellä päällystettävän alueen tasaushiekan alapuolella on vettä läpäisemättömiä sementillä tai bitumilla sidottuja rakennekerroksia, tehdään näiden kerrosten alimpiin kohtiin reikiä tai järjestetään muulla tavalla veden poistuminen kerroksen päältä.

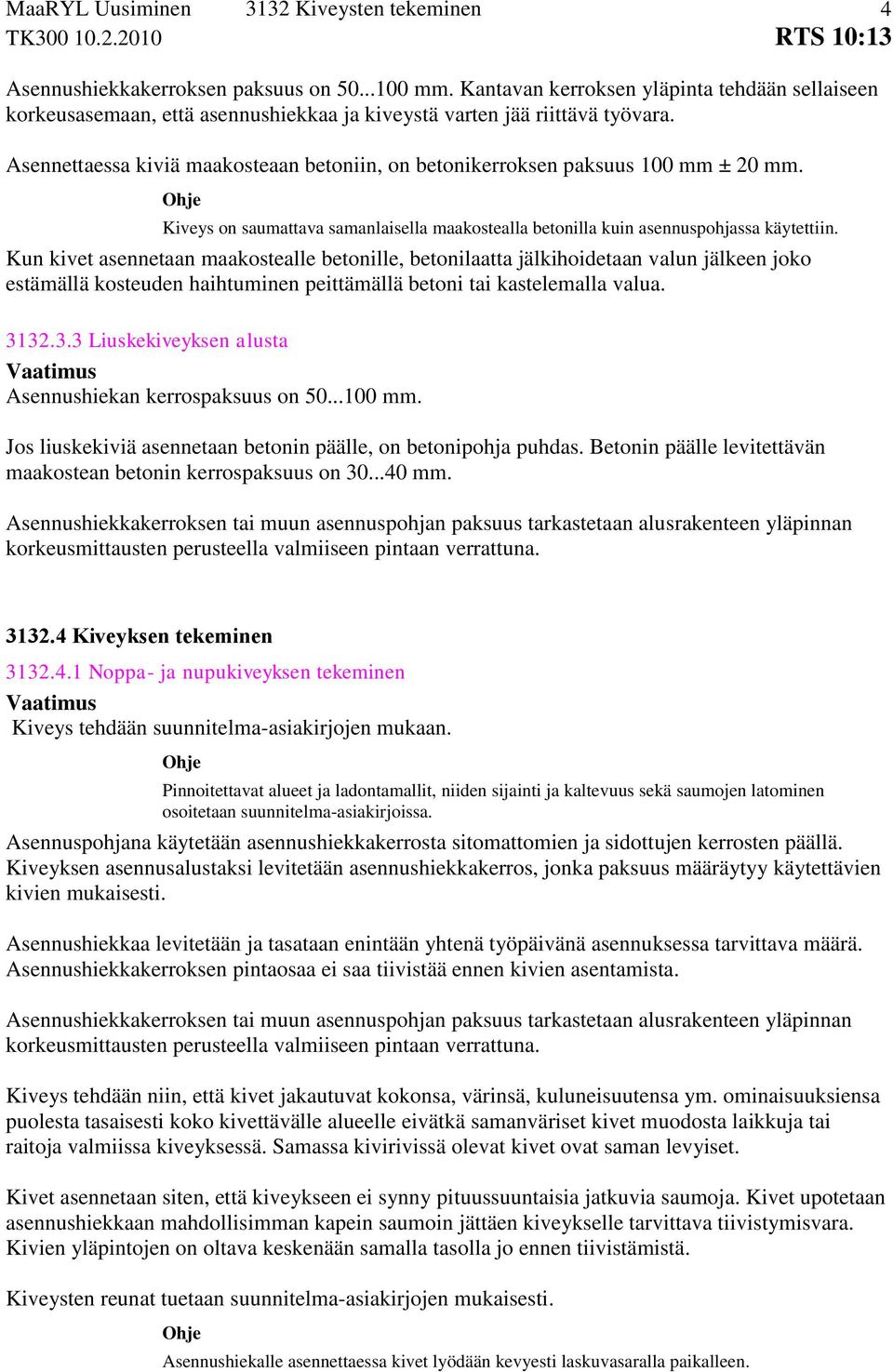

4 Asennushiekkakerroksen paksuus on mm. Kantavan kerroksen yläpinta tehdään sellaiseen korkeusasemaan, että asennushiekkaa ja kiveystä varten jää riittävä työvara. Asennettaessa kiviä maakosteaan betoniin, on betonikerroksen paksuus 100 mm ± 20 mm. Kiveys on saumattava samanlaisella maakostealla betonilla kuin asennuspohjassa käytettiin. Kun kivet asennetaan maakostealle betonille, betonilaatta jälkihoidetaan valun jälkeen joko estämällä kosteuden haihtuminen peittämällä betoni tai kastelemalla valua Liuskekiveyksen alusta Asennushiekan kerrospaksuus on mm. Jos liuskekiviä asennetaan betonin päälle, on betonipohja puhdas. Betonin päälle levitettävän maakostean betonin kerrospaksuus on mm. Asennushiekkakerroksen tai muun asennuspohjan paksuus tarkastetaan alusrakenteen yläpinnan korkeusmittausten perusteella valmiiseen pintaan verrattuna Kiveyksen tekeminen Noppa- ja nupukiveyksen tekeminen Kiveys tehdään suunnitelma-asiakirjojen mukaan. Pinnoitettavat alueet ja ladontamallit, niiden sijainti ja kaltevuus sekä saumojen latominen osoitetaan suunnitelma-asiakirjoissa. Asennuspohjana käytetään asennushiekkakerrosta sitomattomien ja sidottujen kerrosten päällä. Kiveyksen asennusalustaksi levitetään asennushiekkakerros, jonka paksuus määräytyy käytettävien kivien mukaisesti. Asennushiekkaa levitetään ja tasataan enintään yhtenä työpäivänä asennuksessa tarvittava määrä. Asennushiekkakerroksen pintaosaa ei saa tiivistää ennen kivien asentamista. Asennushiekkakerroksen tai muun asennuspohjan paksuus tarkastetaan alusrakenteen yläpinnan korkeusmittausten perusteella valmiiseen pintaan verrattuna. Kiveys tehdään niin, että kivet jakautuvat kokonsa, värinsä, kuluneisuutensa ym. ominaisuuksiensa puolesta tasaisesti koko kivettävälle alueelle eivätkä samanväriset kivet muodosta laikkuja tai raitoja valmiissa kiveyksessä. Samassa kivirivissä olevat kivet ovat saman levyiset. Kivet asennetaan siten, että kiveykseen ei synny pituussuuntaisia jatkuvia saumoja. Kivet upotetaan asennushiekkaan mahdollisimman kapein saumoin jättäen kiveykselle tarvittava tiivistymisvara. Kivien yläpintojen on oltava keskenään samalla tasolla jo ennen tiivistämistä. Kiveysten reunat tuetaan suunnitelma-asiakirjojen mukaisesti. Asennushiekalle asennettaessa kivet lyödään kevyesti laskuvasaralla paikalleen.

5 5 Saumat lakaistaan täyteen kuivaa saumaushiekkaa ja kiveys tiivistetään koneellisesti esimerkiksi tärylevyllä. Kiveys tiivistetään kg:n tärylevyllä. Kun kivet asennetaan maakostealle betonille, betonilaatta jälkihoidetaan valun jälkeen joko estämällä kosteuden haihtuminen peittämällä betoni tai kastelemalla valua. Maakostealle betonille asennettua kiveystä ei saa kuormittaa ennen kuin sekä kantavan laatan että asennuskerroksen betoni ovat saavuttaneet riittävän lujuuden. Sivumitaltaan 90 mm pienemmät noppakivet asennetaan maakosteaan betoniin. Noppa- ja nupukivikourut sekä kohdat, joissa kivien paikallaanpysyminen on varmistettava, asennetaan maakosteaan betoniin. Jäsennöityjen päällysteiden alle 0,5 m leveät noppakivikaistat asennetaan maakosteaan betoniin silloin, kun ne tehdään ennen muuta pinnoitusta. Maakostean betonin vähimmäispaksuus on 100 mm. Maakostean betonin sallittu paksuuden poikkeama on ± 20 mm. Asennettaessa kiveys asfaltin päälle, asennuspohja täyttää tasaisuudeltaan seuraavat mittavaatimukset: suurin sallittu pinnan tasaisuuspoikkeama kivettävillä alueilla on 4 mm/3 m. Pintojen reunat tuetaan soveltuvin osin luvun 3121 mukaisesti. Reunat tuetaan myös istutusten vaatimissa aukoissa Betonikivi- ja laattapäällysteen tekeminen, MaaRYL Kenttäkiveyksen tekeminen Jos suunnitelma-asiakirjoissa ei ole esitetty reunatukea tai muuta reunan tukirakennetta, käytetään reunan tukemiseen lankkua kuten betonikivipäällysteen reunassa. Kivet ladotaan lappeellaan vieri viereen siten, että pinnasta tulee tasainen. Kiviä aseteltaessa otetaan huomioon tiivistysvara ja kivet jätetään mm tulevaa pintaa tai reunatukea korkeammalle. Kenttäkivien saumauksen yläpinta on 5 10 mm reunatuen yläpintaa korkeammalla. Erityistapauksissa, esimerkiksi historiallisissa kohteissa, kivet voidaan asentaa pystyyn. Maakostealle betonille asennettua kiveystä ei saa kuormittaa ennen kuin sekä kantavan laatan että asennuskerroksen betoni on saavuttanut riittävän lujuuden Liuskekiveyksen tekeminen Liuskekiveys rakennetaan suunnitelma-asiakirjojen mukaan.

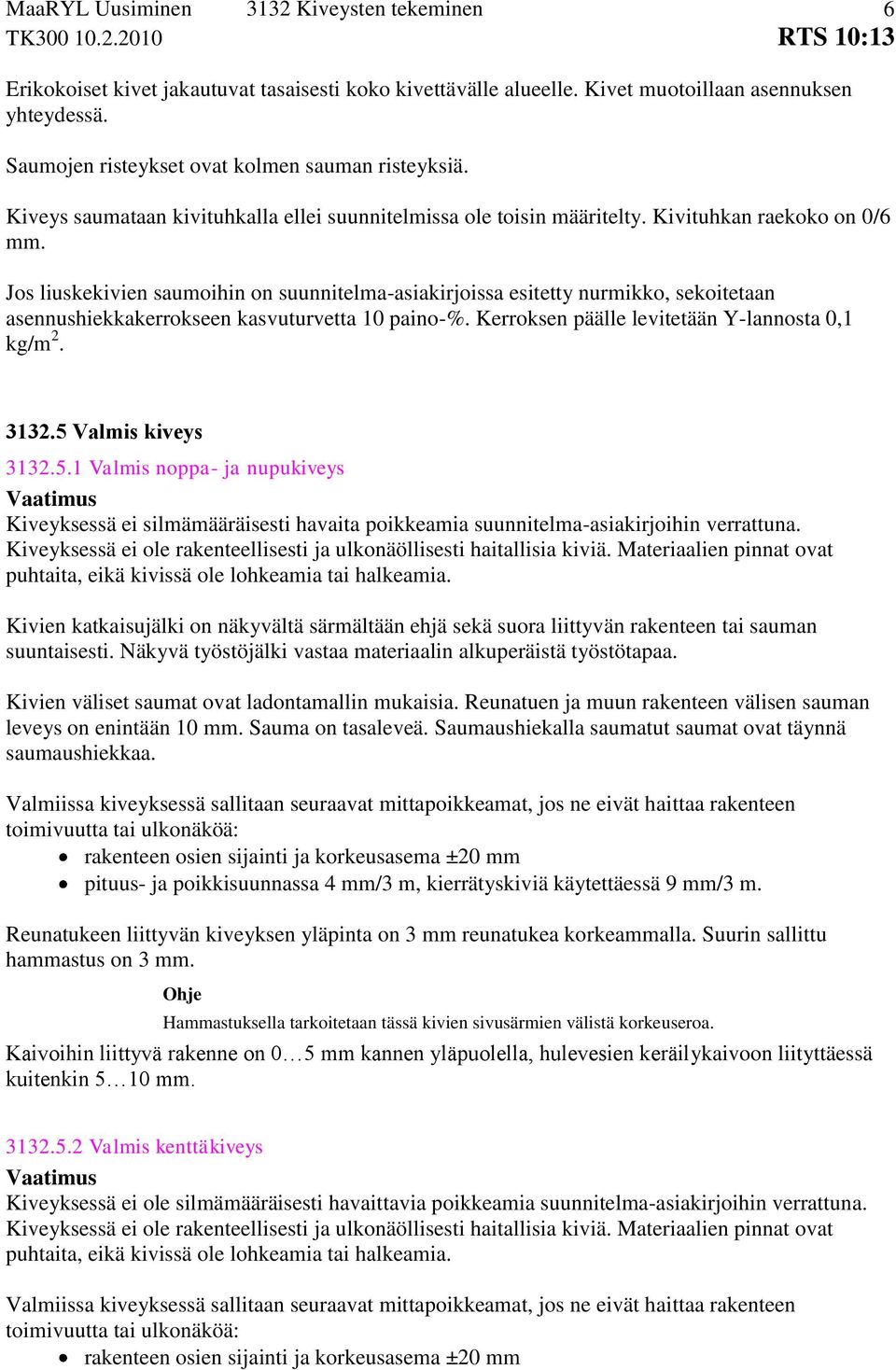

6 Erikokoiset kivet jakautuvat tasaisesti koko kivettävälle alueelle. Kivet muotoillaan asennuksen yhteydessä. Saumojen risteykset ovat kolmen sauman risteyksiä. Kiveys saumataan kivituhkalla ellei suunnitelmissa ole toisin määritelty. Kivituhkan raekoko on 0/6 mm. Jos liuskekivien saumoihin on suunnitelma-asiakirjoissa esitetty nurmikko, sekoitetaan asennushiekkakerrokseen kasvuturvetta 10 paino-%. Kerroksen päälle levitetään Y-lannosta 0,1 kg/m Valmis kiveys Valmis noppa- ja nupukiveys Kiveyksessä ei silmämääräisesti havaita poikkeamia suunnitelma-asiakirjoihin verrattuna. Kiveyksessä ei ole rakenteellisesti ja ulkonäöllisesti haitallisia kiviä. Materiaalien pinnat ovat puhtaita, eikä kivissä ole lohkeamia tai halkeamia. Kivien katkaisujälki on näkyvältä särmältään ehjä sekä suora liittyvän rakenteen tai sauman suuntaisesti. Näkyvä työstöjälki vastaa materiaalin alkuperäistä työstötapaa. Kivien väliset saumat ovat ladontamallin mukaisia. Reunatuen ja muun rakenteen välisen sauman leveys on enintään 10 mm. Sauma on tasaleveä. Saumaushiekalla saumatut saumat ovat täynnä saumaushiekkaa. Valmiissa kiveyksessä sallitaan seuraavat mittapoikkeamat, jos ne eivät haittaa rakenteen toimivuutta tai ulkonäköä: rakenteen osien sijainti ja korkeusasema ±20 mm pituus- ja poikkisuunnassa 4 mm/3 m, kierrätyskiviä käytettäessä 9 mm/3 m. Reunatukeen liittyvän kiveyksen yläpinta on 3 mm reunatukea korkeammalla. Suurin sallittu hammastus on 3 mm. Hammastuksella tarkoitetaan tässä kivien sivusärmien välistä korkeuseroa. Kaivoihin liittyvä rakenne on 0 5 mm kannen yläpuolella, hulevesien keräilykaivoon liityttäessä kuitenkin 5 10 mm Valmis kenttäkiveys Kiveyksessä ei ole silmämääräisesti havaittavia poikkeamia suunnitelma-asiakirjoihin verrattuna. Kiveyksessä ei ole rakenteellisesti ja ulkonäöllisesti haitallisia kiviä. Materiaalien pinnat ovat puhtaita, eikä kivissä ole lohkeamia tai halkeamia. Valmiissa kiveyksessä sallitaan seuraavat mittapoikkeamat, jos ne eivät haittaa rakenteen toimivuutta tai ulkonäköä: rakenteen osien sijainti ja korkeusasema ±20 mm

7 Valmis liuskekiveys Asennetut kivet tukeutuvat koko pohja-alaltaan asennusalustaansa, ja ne eivät keiku. Sauman leveys riippuu saumaustavasta ja on mm. Sauma on mahdollisimman tasaleveä. Valmiissa laatoituksessa mitta- ja tasaisuuspoikkeamat ovat sellaiset etteivät ne eivät haittaa rakenteen toimivuutta tai ulkonäköä. rakenteen osien sijainti ja korkeusasema ±20 mm pituus- ja poikkisuunnassa 4 mm/3 m. Vierekkäisten laattojen tasoero on enintään 10 mm Kiveyksen kelpoisuuden osoittaminen Kivipäällysteessä ei silmämääräisesti tarkastellen havaita poikkeamia suunnitelma-asiakirjoihin verrattuna. Kiveyksen mitat ja muoto todetaan työn aikana tehtävin tarkemittauksin käyttämällä 3 m:n oikolautaa vähintään 10 m:n välein tai vähintään tekemällä kolme mittausta. Poikkileikkauksissa korkeusasema mitataan pinnan reunoissa ja keskilinjalla sekä lisäksi kaikissa taitepisteissä. Katselmuksen tulokset, mittauspöytäkirjat, materiaalien toimitusasiakirjat ja muu kirjallinen materiaali kootaan työmaalla ajan tasalla pidettävään kelpoisuusasiakirjaan. Esteettömään liikkumis- ja toimintaympäristöön on ohjeita RT-kortissa RT Esteetön liikkumis- ja toimintaympäristö Kiveyksen korjaustyöt Rikkoutuneet päällystekivet vaihdetaan vastaaviin ehjiin kiviin. Roudan tai painumien liikuttamat käyttöä haittaavat kivet asennetaan uudestaan ja samalla tasataan tarvittaessa kiveyksen alusta. Yksittäisiä kiviä korjattaessa suositellaan korjaus tehtäväksi vanhan päällysteen reunimmaisilla kivillä ja uudet kivet ladotaan vanhan päällysteen reunoille Kiveyksen tekemisen ympäristövaikutukset Meluun, pölyyn ja muihin ympäristöhaittoihin liittyvissä asioissa noudatetaan suunnitelmaasiakirjojen vaatimuksia.
