Valaistuksen rakennussuunnitelma

Transkriptio

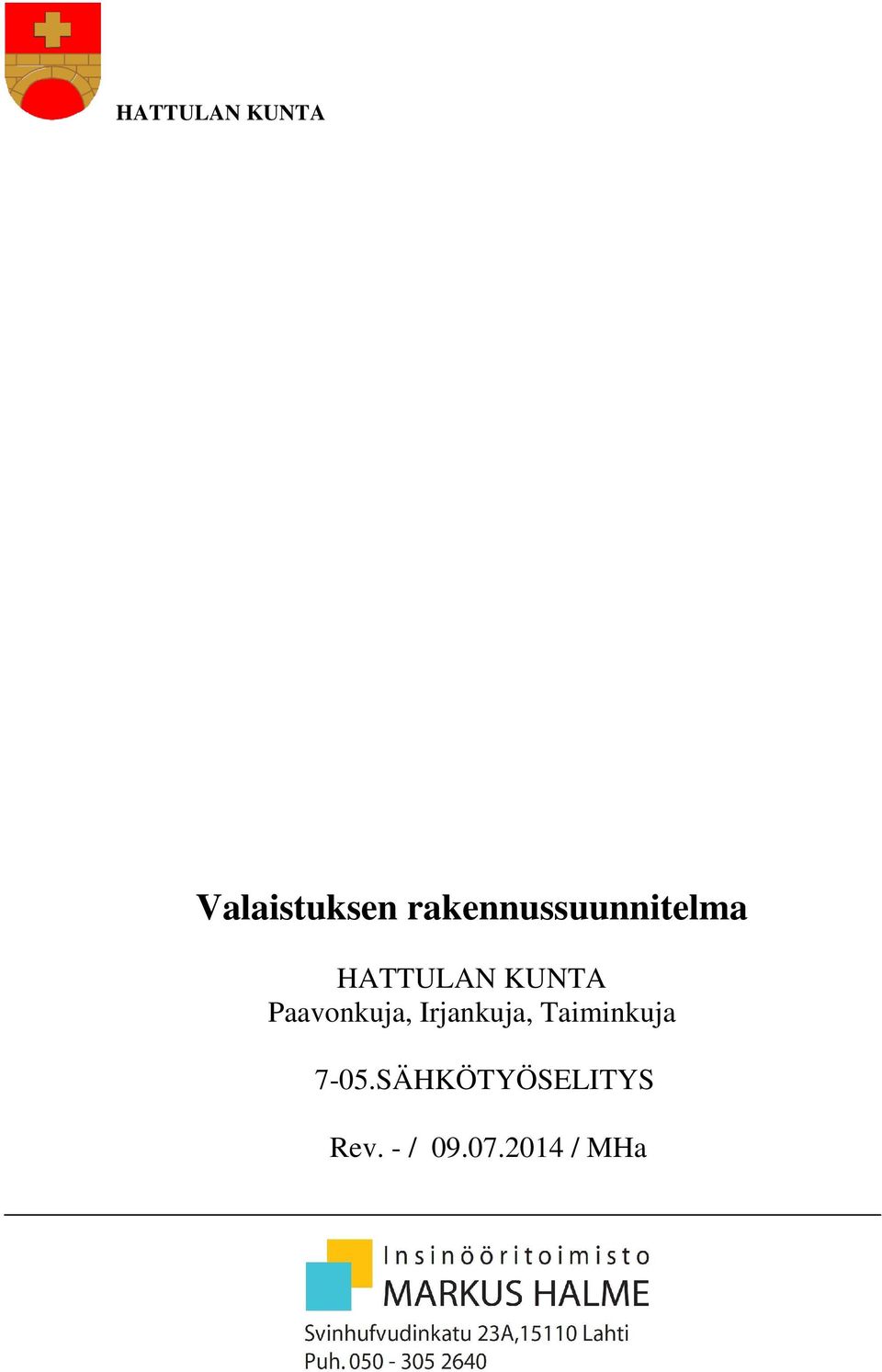

1 HATTULAN KUNTA Valaistuksen rakennussuunnitelma HATTULAN KUNTA Paavonkuja, Irjankuja, Taiminkuja 7-05.SÄHKÖTYÖSELITYS Rev. - / / MHa

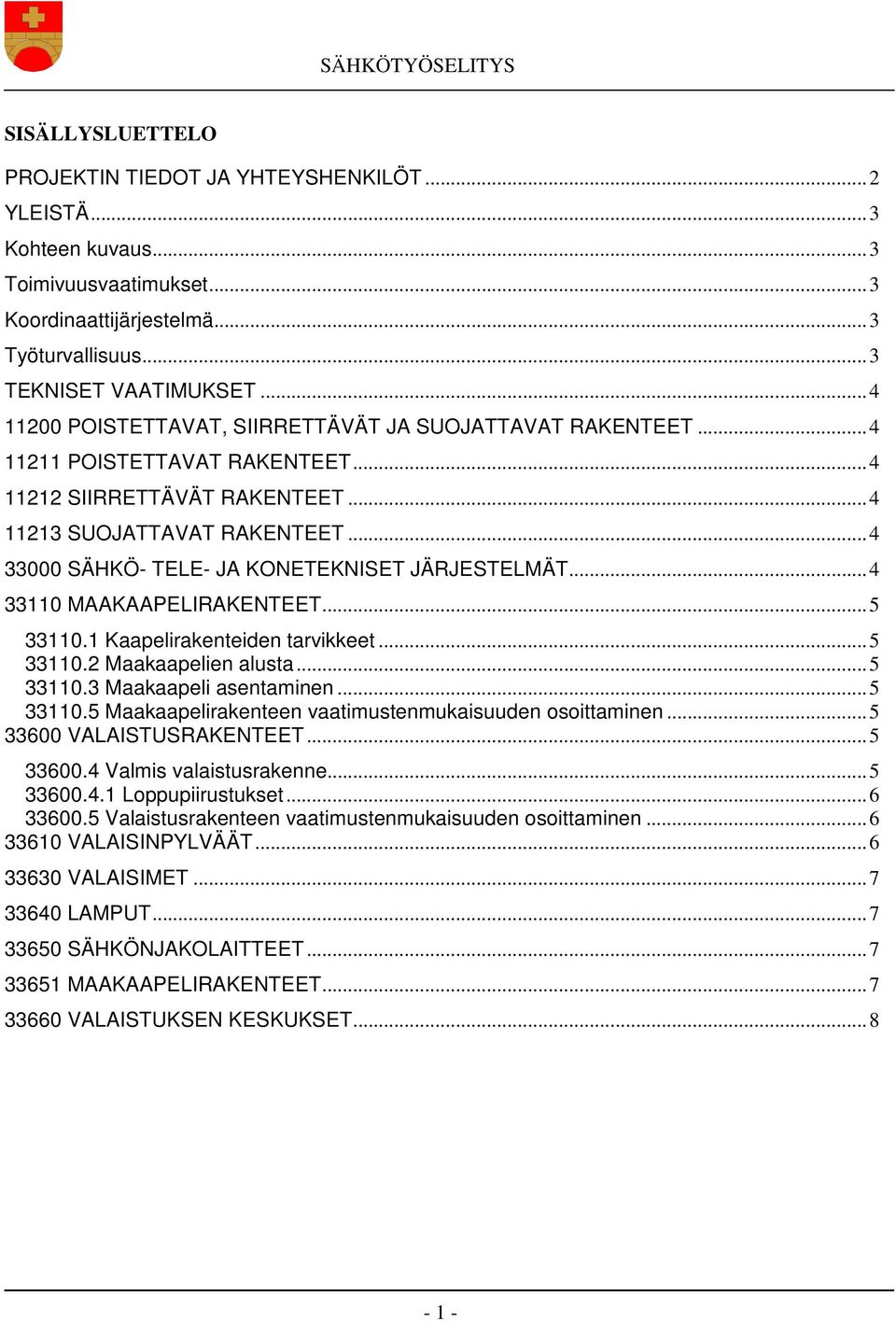

2 SISÄLLYSLUETTELO PROJEKTIN TIEDOT JA YHTEYSHENKILÖT... 2 YLEISTÄ... 3 Kohteen kuvaus... 3 Toimivuusvaatimukset... 3 Koordinaattijärjestelmä... 3 Työturvallisuus... 3 TEKNISET VAATIMUKSET POISTETTAVAT, SIIRRETTÄVÄT JA SUOJATTAVAT RAKENTEET POISTETTAVAT RAKENTEET SIIRRETTÄVÄT RAKENTEET SUOJATTAVAT RAKENTEET SÄHKÖ- TELE- JA KONETEKNISET JÄRJESTELMÄT MAAKAAPELIRAKENTEET Kaapelirakenteiden tarvikkeet Maakaapelien alusta Maakaapeli asentaminen Maakaapelirakenteen vaatimustenmukaisuuden osoittaminen VALAISTUSRAKENTEET Valmis valaistusrakenne Loppupiirustukset Valaistusrakenteen vaatimustenmukaisuuden osoittaminen VALAISINPYLVÄÄT VALAISIMET LAMPUT SÄHKÖNJAKOLAITTEET MAAKAAPELIRAKENTEET VALAISTUKSEN KESKUKSET

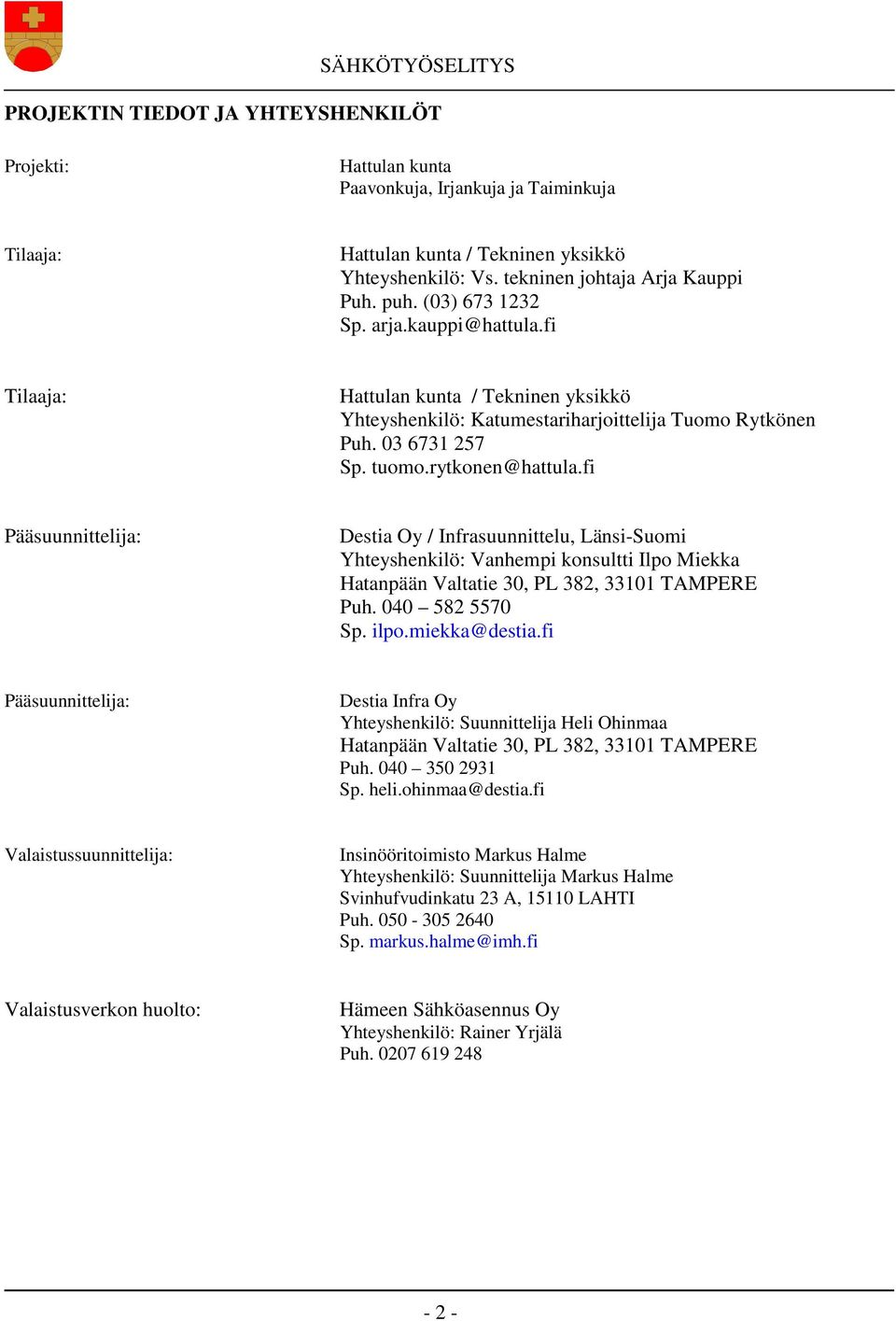

3 PROJEKTIN TIEDOT JA YHTEYSHENKILÖT Projekti: Hattulan kunta Paavonkuja, Irjankuja ja Taiminkuja Tilaaja: Hattulan kunta / Tekninen yksikkö Yhteyshenkilö: Vs. tekninen johtaja Arja Kauppi Puh. puh. (03) Sp. arja.kauppi@hattula.fi Tilaaja: Hattulan kunta / Tekninen yksikkö Yhteyshenkilö: Katumestariharjoittelija Tuomo Rytkönen Puh Sp. tuomo.rytkonen@hattula.fi Pääsuunnittelija: Destia Oy / Infrasuunnittelu, Länsi-Suomi Yhteyshenkilö: Vanhempi konsultti Ilpo Miekka Hatanpään Valtatie 30, PL 382, TAMPERE Puh Sp. ilpo.miekka@destia.fi Pääsuunnittelija: Destia Infra Oy Yhteyshenkilö: Suunnittelija Heli Ohinmaa Hatanpään Valtatie 30, PL 382, TAMPERE Puh Sp. heli.ohinmaa@destia.fi Valaistussuunnittelija: Insinööritoimisto Markus Halme Yhteyshenkilö: Suunnittelija Markus Halme Svinhufvudinkatu 23 A, LAHTI Puh Sp. markus.halme@imh.fi Valaistusverkon huolto: Hämeen Sähköasennus Oy Yhteyshenkilö: Rainer Yrjälä Puh

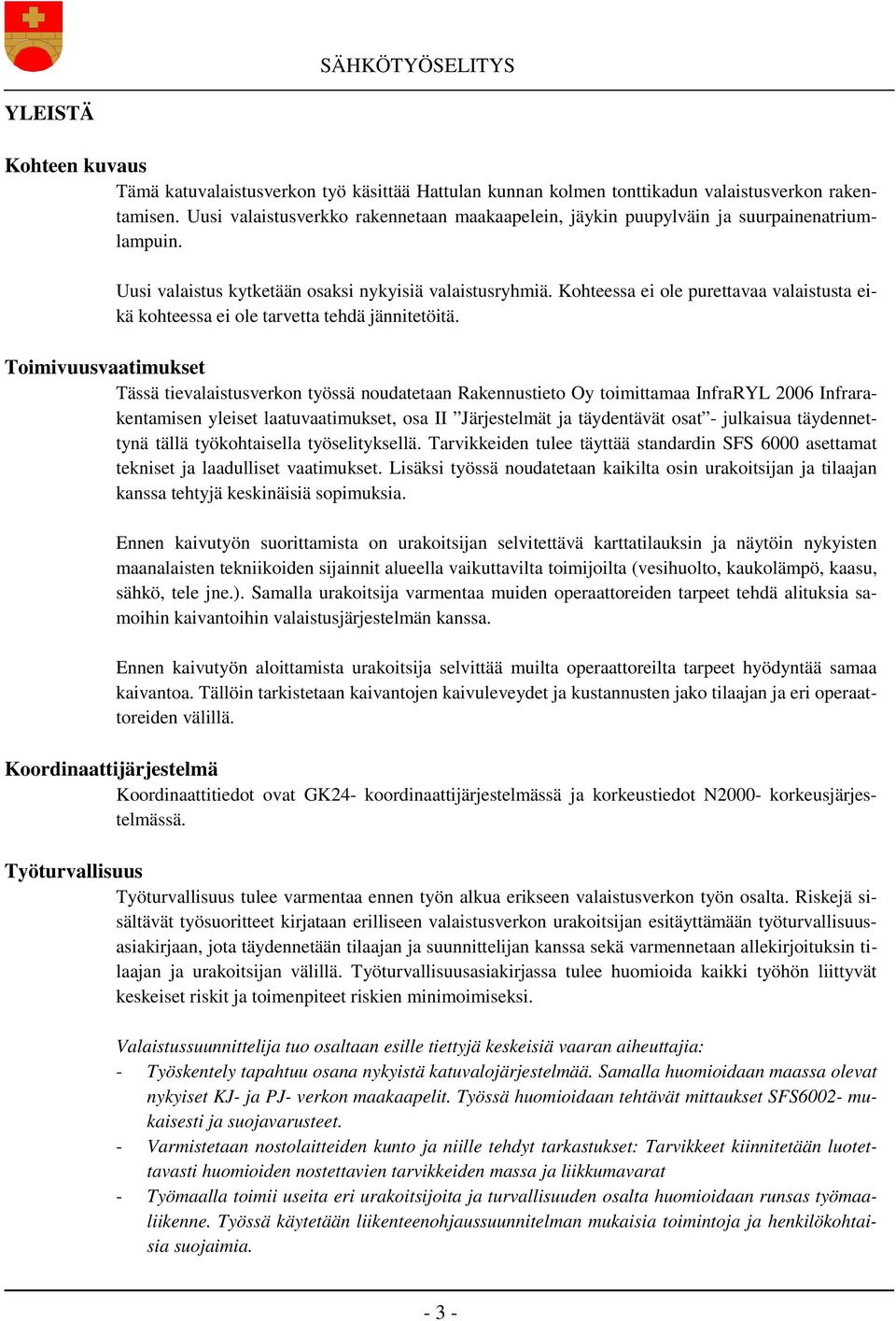

4 YLEISTÄ Kohteen kuvaus Tämä katuvalaistusverkon työ käsittää Hattulan kunnan kolmen tonttikadun valaistusverkon rakentamisen. Uusi valaistusverkko rakennetaan maakaapelein, jäykin puupylväin ja suurpainenatriumlampuin. Uusi valaistus kytketään osaksi nykyisiä valaistusryhmiä. Kohteessa ei ole purettavaa valaistusta eikä kohteessa ei ole tarvetta tehdä jännitetöitä. Toimivuusvaatimukset Tässä tievalaistusverkon työssä noudatetaan Rakennustieto Oy toimittamaa InfraRYL 2006 Infrarakentamisen yleiset laatuvaatimukset, osa II Järjestelmät ja täydentävät osat - julkaisua täydennettynä tällä työkohtaisella työselityksellä. Tarvikkeiden tulee täyttää standardin SFS 6000 asettamat tekniset ja laadulliset vaatimukset. Lisäksi työssä noudatetaan kaikilta osin urakoitsijan ja tilaajan kanssa tehtyjä keskinäisiä sopimuksia. Ennen kaivutyön suorittamista on urakoitsijan selvitettävä karttatilauksin ja näytöin nykyisten maanalaisten tekniikoiden sijainnit alueella vaikuttavilta toimijoilta (vesihuolto, kaukolämpö, kaasu, sähkö, tele jne.). Samalla urakoitsija varmentaa muiden operaattoreiden tarpeet tehdä alituksia samoihin kaivantoihin valaistusjärjestelmän kanssa. Ennen kaivutyön aloittamista urakoitsija selvittää muilta operaattoreilta tarpeet hyödyntää samaa kaivantoa. Tällöin tarkistetaan kaivantojen kaivuleveydet ja kustannusten jako tilaajan ja eri operaattoreiden välillä. Koordinaattijärjestelmä Koordinaattitiedot ovat GK24- koordinaattijärjestelmässä ja korkeustiedot N2000- korkeusjärjestelmässä. Työturvallisuus Työturvallisuus tulee varmentaa ennen työn alkua erikseen valaistusverkon työn osalta. Riskejä sisältävät työsuoritteet kirjataan erilliseen valaistusverkon urakoitsijan esitäyttämään työturvallisuusasiakirjaan, jota täydennetään tilaajan ja suunnittelijan kanssa sekä varmennetaan allekirjoituksin tilaajan ja urakoitsijan välillä. Työturvallisuusasiakirjassa tulee huomioida kaikki työhön liittyvät keskeiset riskit ja toimenpiteet riskien minimoimiseksi. Valaistussuunnittelija tuo osaltaan esille tiettyjä keskeisiä vaaran aiheuttajia: - Työskentely tapahtuu osana nykyistä katuvalojärjestelmää. Samalla huomioidaan maassa olevat nykyiset KJ- ja PJ- verkon maakaapelit. Työssä huomioidaan tehtävät mittaukset SFS6002- mukaisesti ja suojavarusteet. - Varmistetaan nostolaitteiden kunto ja niille tehdyt tarkastukset: Tarvikkeet kiinnitetään luotettavasti huomioiden nostettavien tarvikkeiden massa ja liikkumavarat - Työmaalla toimii useita eri urakoitsijoita ja turvallisuuden osalta huomioidaan runsas työmaaliikenne. Työssä käytetään liikenteenohjaussuunnitelman mukaisia toimintoja ja henkilökohtaisia suojaimia

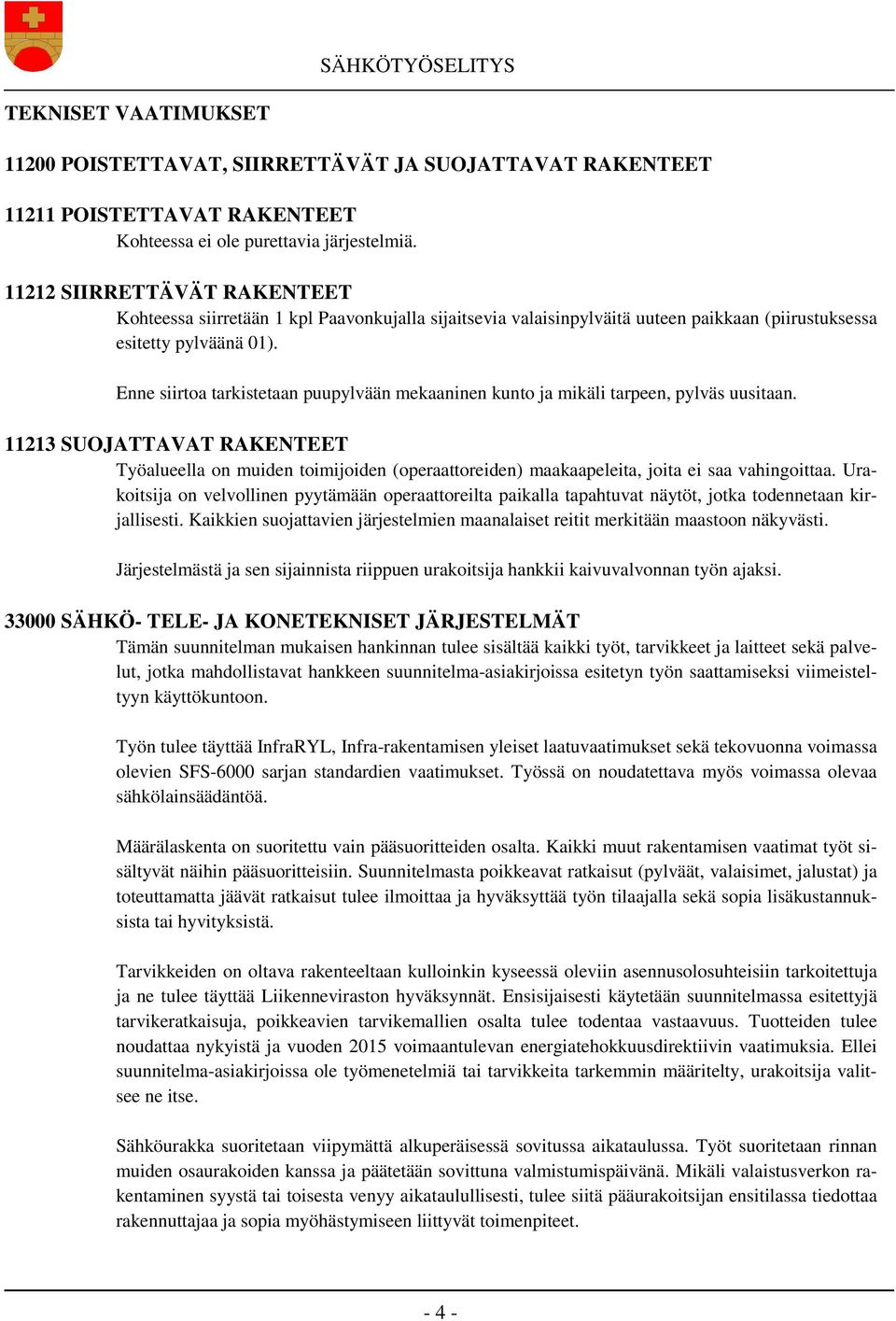

5 TEKNISET VAATIMUKSET POISTETTAVAT, SIIRRETTÄVÄT JA SUOJATTAVAT RAKENTEET POISTETTAVAT RAKENTEET Kohteessa ei ole purettavia järjestelmiä SIIRRETTÄVÄT RAKENTEET Kohteessa siirretään 1 kpl Paavonkujalla sijaitsevia valaisinpylväitä uuteen paikkaan (piirustuksessa esitetty pylväänä 01). Enne siirtoa tarkistetaan puupylvään mekaaninen kunto ja mikäli tarpeen, pylväs uusitaan SUOJATTAVAT RAKENTEET Työalueella on muiden toimijoiden (operaattoreiden) maakaapeleita, joita ei saa vahingoittaa. Urakoitsija on velvollinen pyytämään operaattoreilta paikalla tapahtuvat näytöt, jotka todennetaan kirjallisesti. Kaikkien suojattavien järjestelmien maanalaiset reitit merkitään maastoon näkyvästi. Järjestelmästä ja sen sijainnista riippuen urakoitsija hankkii kaivuvalvonnan työn ajaksi SÄHKÖ- TELE- JA KONETEKNISET JÄRJESTELMÄT Tämän suunnitelman mukaisen hankinnan tulee sisältää kaikki työt, tarvikkeet ja laitteet sekä palvelut, jotka mahdollistavat hankkeen suunnitelma-asiakirjoissa esitetyn työn saattamiseksi viimeisteltyyn käyttökuntoon. Työn tulee täyttää InfraRYL, Infra-rakentamisen yleiset laatuvaatimukset sekä tekovuonna voimassa olevien SFS-6000 sarjan standardien vaatimukset. Työssä on noudatettava myös voimassa olevaa sähkölainsäädäntöä. Määrälaskenta on suoritettu vain pääsuoritteiden osalta. Kaikki muut rakentamisen vaatimat työt sisältyvät näihin pääsuoritteisiin. Suunnitelmasta poikkeavat ratkaisut (pylväät, valaisimet, jalustat) ja toteuttamatta jäävät ratkaisut tulee ilmoittaa ja hyväksyttää työn tilaajalla sekä sopia lisäkustannuksista tai hyvityksistä. Tarvikkeiden on oltava rakenteeltaan kulloinkin kyseessä oleviin asennusolosuhteisiin tarkoitettuja ja ne tulee täyttää Liikenneviraston hyväksynnät. Ensisijaisesti käytetään suunnitelmassa esitettyjä tarvikeratkaisuja, poikkeavien tarvikemallien osalta tulee todentaa vastaavuus. Tuotteiden tulee noudattaa nykyistä ja vuoden 2015 voimaantulevan energiatehokkuusdirektiivin vaatimuksia. Ellei suunnitelma-asiakirjoissa ole työmenetelmiä tai tarvikkeita tarkemmin määritelty, urakoitsija valitsee ne itse. Sähköurakka suoritetaan viipymättä alkuperäisessä sovitussa aikataulussa. Työt suoritetaan rinnan muiden osaurakoiden kanssa ja päätetään sovittuna valmistumispäivänä. Mikäli valaistusverkon rakentaminen syystä tai toisesta venyy aikataulullisesti, tulee siitä pääurakoitsijan ensitilassa tiedottaa rakennuttajaa ja sopia myöhästymiseen liittyvät toimenpiteet

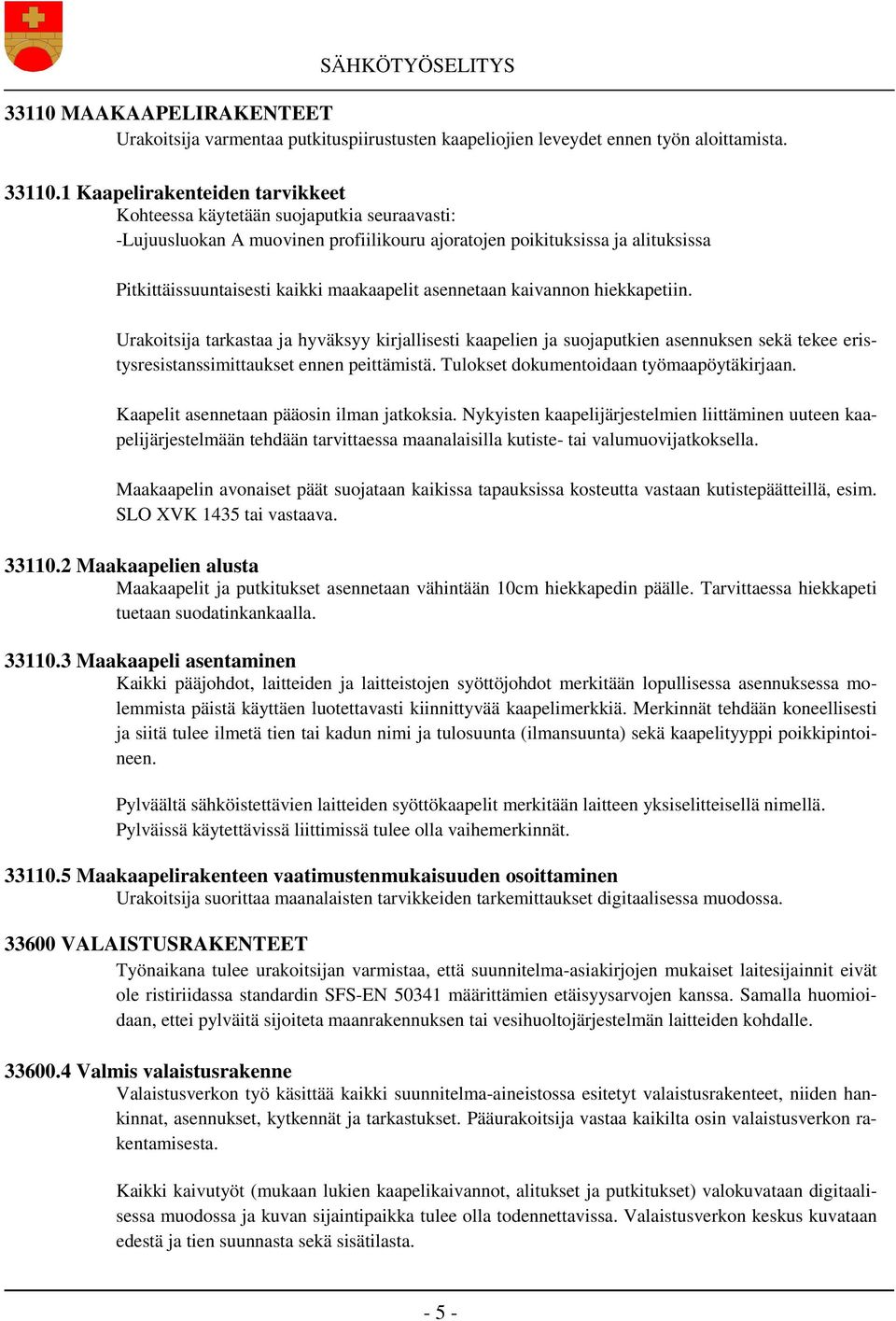

6 33110 MAAKAAPELIRAKENTEET Urakoitsija varmentaa putkituspiirustusten kaapeliojien leveydet ennen työn aloittamista Kaapelirakenteiden tarvikkeet Kohteessa käytetään suojaputkia seuraavasti: -Lujuusluokan A muovinen profiilikouru ajoratojen poikituksissa ja alituksissa Pitkittäissuuntaisesti kaikki maakaapelit asennetaan kaivannon hiekkapetiin. Urakoitsija tarkastaa ja hyväksyy kirjallisesti kaapelien ja suojaputkien asennuksen sekä tekee eristysresistanssimittaukset ennen peittämistä. Tulokset dokumentoidaan työmaapöytäkirjaan. Kaapelit asennetaan pääosin ilman jatkoksia. Nykyisten kaapelijärjestelmien liittäminen uuteen kaapelijärjestelmään tehdään tarvittaessa maanalaisilla kutiste- tai valumuovijatkoksella. Maakaapelin avonaiset päät suojataan kaikissa tapauksissa kosteutta vastaan kutistepäätteillä, esim. SLO XVK 1435 tai vastaava Maakaapelien alusta Maakaapelit ja putkitukset asennetaan vähintään 10cm hiekkapedin päälle. Tarvittaessa hiekkapeti tuetaan suodatinkankaalla Maakaapeli asentaminen Kaikki pääjohdot, laitteiden ja laitteistojen syöttöjohdot merkitään lopullisessa asennuksessa molemmista päistä käyttäen luotettavasti kiinnittyvää kaapelimerkkiä. Merkinnät tehdään koneellisesti ja siitä tulee ilmetä tien tai kadun nimi ja tulosuunta (ilmansuunta) sekä kaapelityyppi poikkipintoineen. Pylväältä sähköistettävien laitteiden syöttökaapelit merkitään laitteen yksiselitteisellä nimellä. Pylväissä käytettävissä liittimissä tulee olla vaihemerkinnät Maakaapelirakenteen vaatimustenmukaisuuden osoittaminen Urakoitsija suorittaa maanalaisten tarvikkeiden tarkemittaukset digitaalisessa muodossa VALAISTUSRAKENTEET Työnaikana tulee urakoitsijan varmistaa, että suunnitelma-asiakirjojen mukaiset laitesijainnit eivät ole ristiriidassa standardin SFS-EN määrittämien etäisyysarvojen kanssa. Samalla huomioidaan, ettei pylväitä sijoiteta maanrakennuksen tai vesihuoltojärjestelmän laitteiden kohdalle Valmis valaistusrakenne Valaistusverkon työ käsittää kaikki suunnitelma-aineistossa esitetyt valaistusrakenteet, niiden hankinnat, asennukset, kytkennät ja tarkastukset. Pääurakoitsija vastaa kaikilta osin valaistusverkon rakentamisesta. Kaikki kaivutyöt (mukaan lukien kaapelikaivannot, alitukset ja putkitukset) valokuvataan digitaalisessa muodossa ja kuvan sijaintipaikka tulee olla todennettavissa. Valaistusverkon keskus kuvataan edestä ja tien suunnasta sekä sisätilasta

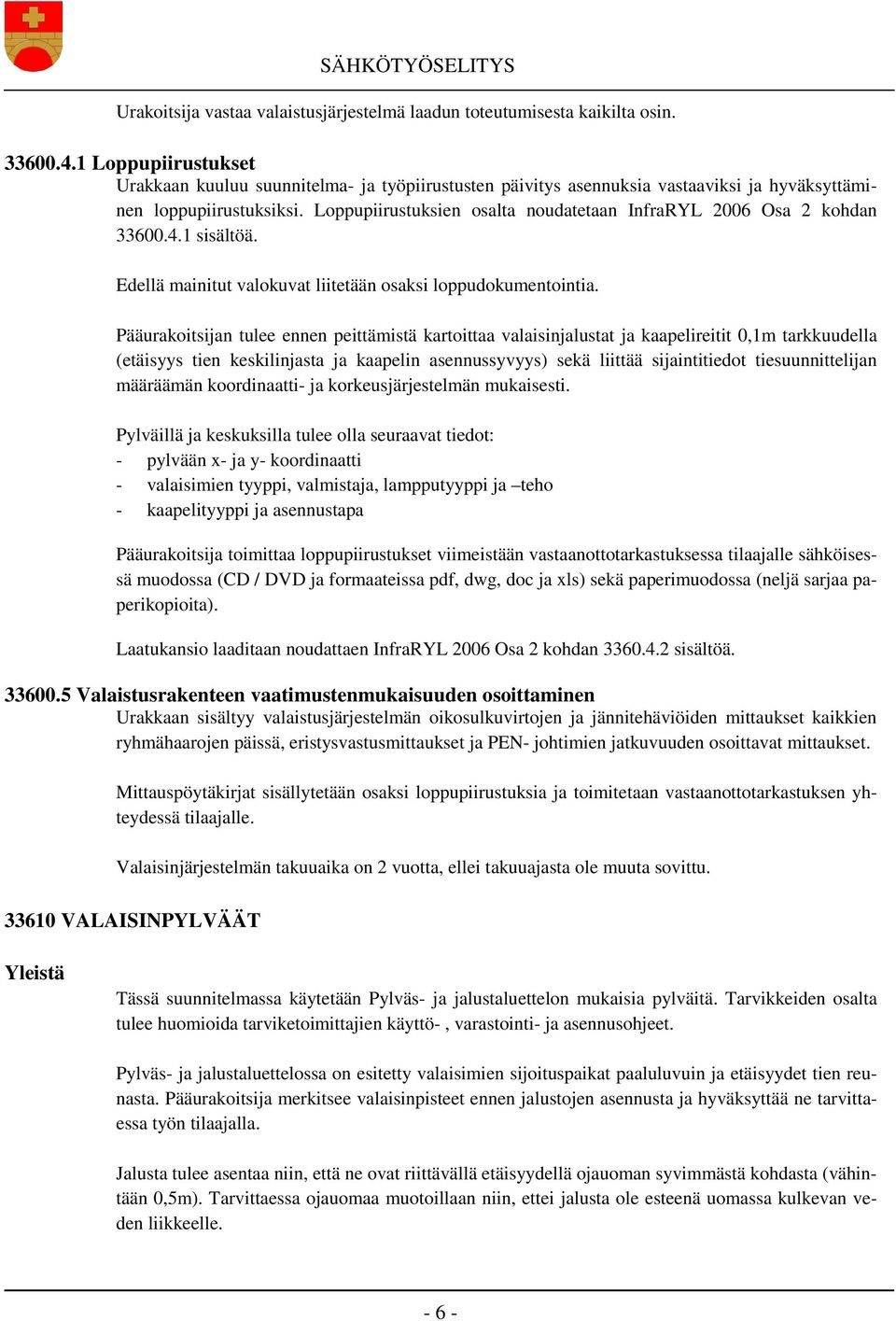

7 Urakoitsija vastaa valaistusjärjestelmä laadun toteutumisesta kaikilta osin Loppupiirustukset Urakkaan kuuluu suunnitelma- ja työpiirustusten päivitys asennuksia vastaaviksi ja hyväksyttäminen loppupiirustuksiksi. Loppupiirustuksien osalta noudatetaan InfraRYL 2006 Osa 2 kohdan sisältöä. Edellä mainitut valokuvat liitetään osaksi loppudokumentointia. Pääurakoitsijan tulee ennen peittämistä kartoittaa valaisinjalustat ja kaapelireitit 0,1m tarkkuudella (etäisyys tien keskilinjasta ja kaapelin asennussyvyys) sekä liittää sijaintitiedot tiesuunnittelijan määräämän koordinaatti- ja korkeusjärjestelmän mukaisesti. Pylväillä ja keskuksilla tulee olla seuraavat tiedot: - pylvään x- ja y- koordinaatti - valaisimien tyyppi, valmistaja, lampputyyppi ja teho - kaapelityyppi ja asennustapa Pääurakoitsija toimittaa loppupiirustukset viimeistään vastaanottotarkastuksessa tilaajalle sähköisessä muodossa (CD / DVD ja formaateissa pdf, dwg, doc ja xls) sekä paperimuodossa (neljä sarjaa paperikopioita). Laatukansio laaditaan noudattaen InfraRYL 2006 Osa 2 kohdan sisältöä Valaistusrakenteen vaatimustenmukaisuuden osoittaminen Urakkaan sisältyy valaistusjärjestelmän oikosulkuvirtojen ja jännitehäviöiden mittaukset kaikkien ryhmähaarojen päissä, eristysvastusmittaukset ja PEN- johtimien jatkuvuuden osoittavat mittaukset. Mittauspöytäkirjat sisällytetään osaksi loppupiirustuksia ja toimitetaan vastaanottotarkastuksen yhteydessä tilaajalle. Valaisinjärjestelmän takuuaika on 2 vuotta, ellei takuuajasta ole muuta sovittu VALAISINPYLVÄÄT Yleistä Tässä suunnitelmassa käytetään Pylväs- ja jalustaluettelon mukaisia pylväitä. Tarvikkeiden osalta tulee huomioida tarviketoimittajien käyttö-, varastointi- ja asennusohjeet. Pylväs- ja jalustaluettelossa on esitetty valaisimien sijoituspaikat paaluluvuin ja etäisyydet tien reunasta. Pääurakoitsija merkitsee valaisinpisteet ennen jalustojen asennusta ja hyväksyttää ne tarvittaessa työn tilaajalla. Jalusta tulee asentaa niin, että ne ovat riittävällä etäisyydellä ojauoman syvimmästä kohdasta (vähintään 0,5m). Tarvittaessa ojauomaa muotoillaan niin, ettei jalusta ole esteenä uomassa kulkevan veden liikkeelle

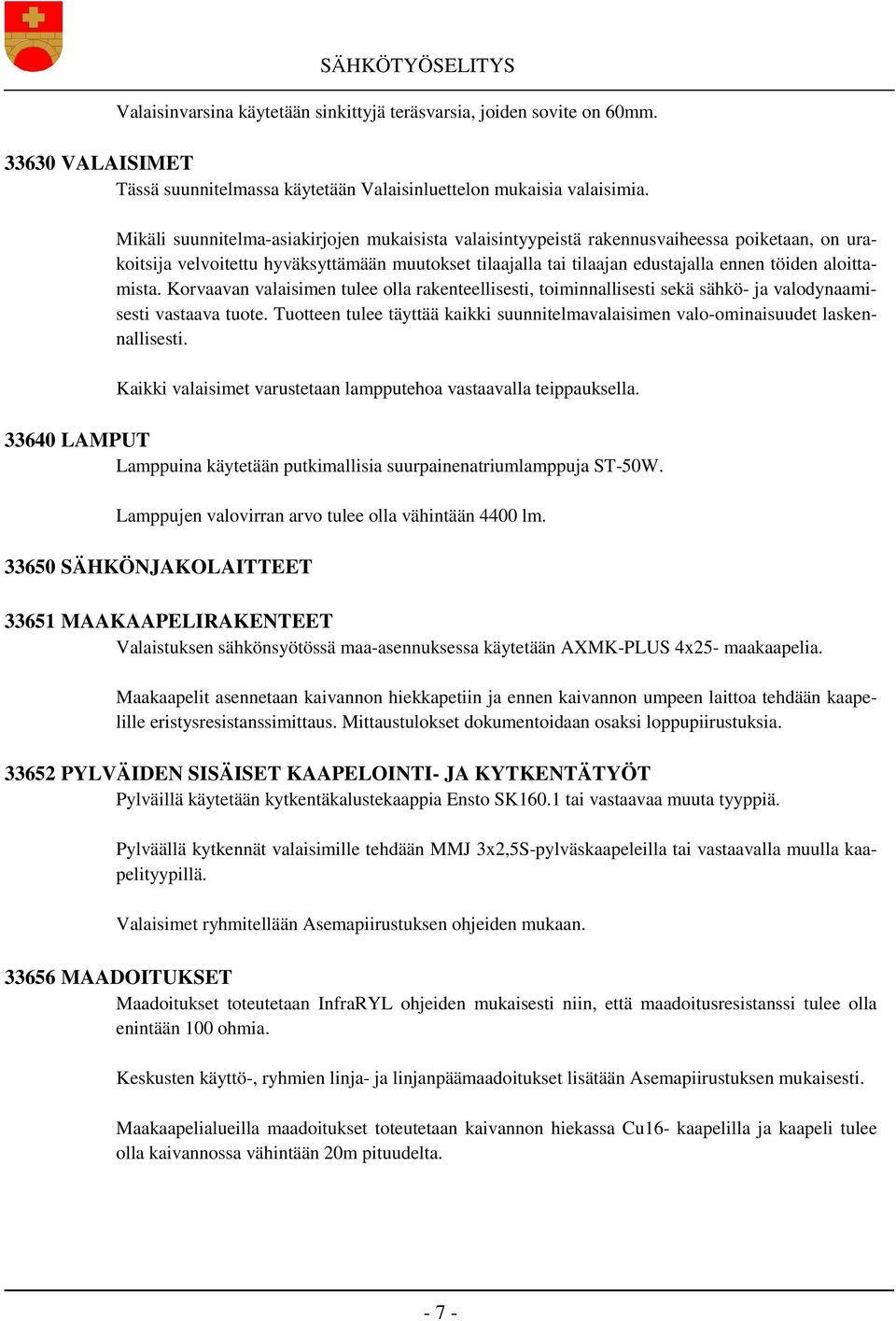

8 Valaisinvarsina käytetään sinkittyjä teräsvarsia, joiden sovite on 60mm VALAISIMET Tässä suunnitelmassa käytetään Valaisinluettelon mukaisia valaisimia. Mikäli suunnitelma-asiakirjojen mukaisista valaisintyypeistä rakennusvaiheessa poiketaan, on urakoitsija velvoitettu hyväksyttämään muutokset tilaajalla tai tilaajan edustajalla ennen töiden aloittamista. Korvaavan valaisimen tulee olla rakenteellisesti, toiminnallisesti sekä sähkö- ja valodynaamisesti vastaava tuote. Tuotteen tulee täyttää kaikki suunnitelmavalaisimen valo-ominaisuudet laskennallisesti. Kaikki valaisimet varustetaan lampputehoa vastaavalla teippauksella LAMPUT Lamppuina käytetään putkimallisia suurpainenatriumlamppuja ST-50W. Lamppujen valovirran arvo tulee olla vähintään 4400 lm SÄHKÖNJAKOLAITTEET MAAKAAPELIRAKENTEET Valaistuksen sähkönsyötössä maa-asennuksessa käytetään AXMK-PLUS 4x25- maakaapelia. Maakaapelit asennetaan kaivannon hiekkapetiin ja ennen kaivannon umpeen laittoa tehdään kaapelille eristysresistanssimittaus. Mittaustulokset dokumentoidaan osaksi loppupiirustuksia PYLVÄIDEN SISÄISET KAAPELOINTI- JA KYTKENTÄTYÖT Pylväillä käytetään kytkentäkalustekaappia Ensto SK160.1 tai vastaavaa muuta tyyppiä. Pylväällä kytkennät valaisimille tehdään MMJ 3x2,5S-pylväskaapeleilla tai vastaavalla muulla kaapelityypillä. Valaisimet ryhmitellään Asemapiirustuksen ohjeiden mukaan MAADOITUKSET Maadoitukset toteutetaan InfraRYL ohjeiden mukaisesti niin, että maadoitusresistanssi tulee olla enintään 100 ohmia. Keskusten käyttö-, ryhmien linja- ja linjanpäämaadoitukset lisätään Asemapiirustuksen mukaisesti. Maakaapelialueilla maadoitukset toteutetaan kaivannon hiekassa Cu16- kaapelilla ja kaapeli tulee olla kaivannossa vähintään 20m pituudelta

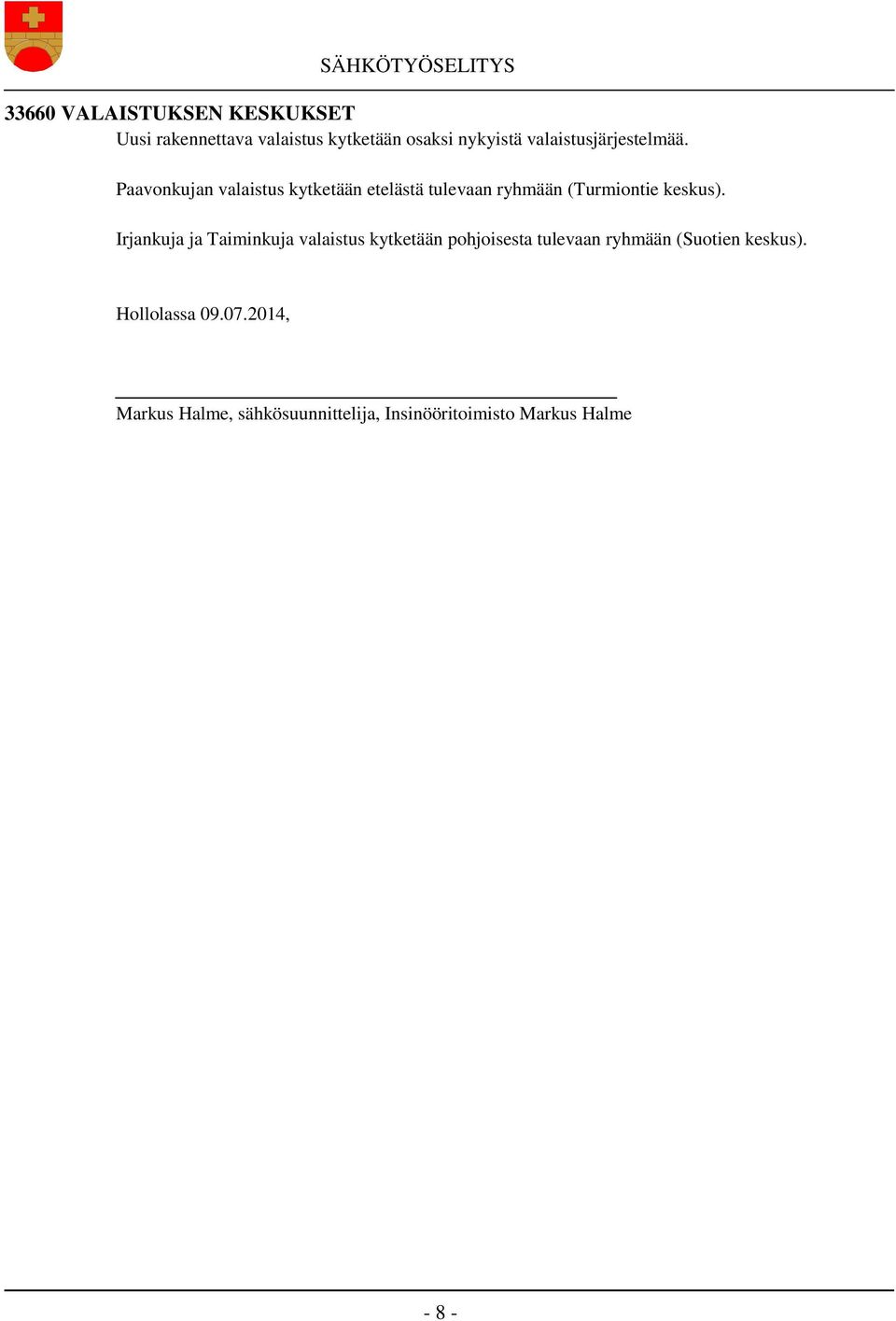

9 33660 VALAISTUKSEN KESKUKSET Uusi rakennettava valaistus kytketään osaksi nykyistä valaistusjärjestelmää. Paavonkujan valaistus kytketään etelästä tulevaan ryhmään (Turmiontie keskus). Irjankuja ja Taiminkuja valaistus kytketään pohjoisesta tulevaan ryhmään (Suotien keskus). Hollolassa , Markus Halme, sähkösuunnittelija, Insinööritoimisto Markus Halme - 8 -
