RAITA JÄTEVEDENPUHDISTAMON ASENNUSOHJE

Transkriptio

1 RAITA JÄTEVEDENPUHDISTAMON ASENNUSOHJE RAITA JÄTEVEDENPUHDISTAMON ASENNUSOHJE Sijoitus...2 Tulo- ja lähtöviemäri ylivuotoviemäri...2 Puhdistamon tuuletus...2 Sähkö...2 Toimituksen sisältö...3 Pohjaveden vaikutusalueella tulee säiliö ankkuroida...4 Käynnistys ja käyttökoulutus...5

2 Yleistä Laite on tarkoitettu puhdistamaan asumajätevesiä (maitotilan puhdistamo lisäksi maitohuoneen pesuvesiä). Puhdistamo toimitetaan yhdessä tai kahdessa erässä. Säiliöt ja niihin liittyvät putkistot toimitetaan asennuspaikalle ensin. Niiden asennuksen jälkeen asennetaan tekninen laitteisto. Puhdistamo käynnistetään ja käyttöhenkilöt koulutetaan samalla. Tarkista puhdistamomallin mallikohtaiset tiedot puhdistamon piirustuksesta. Viemäriin saa ainoastaan päästää WC:n huuhteluvedet, astian- ja pyykinpesuvedet sekä suihkusta, kylpemisestä ja muusta pesusta tulevat jätevedet. Puhdistamoon ei saa ohjata kiinteistön sade- ja sulamisvesiä, kuten katoilta, pihoilta ja ympäröivästä maastosta tulevia vesiä. Sijoitus Puhdistamo sijoitetaan paikkaan, josta sen huolto ja hoito on helposti mahdollista. Puhdistamosta tyhjennetään tarvittaessa ylijäämälietettä ja sitä tarvitsee huoltaa säännöllisesti, joten autolla on hyvä päästä puhdistamon läheisyyteen. Säiliöiden yli ei saa johtaa auto- tai koneliikennettä. Tulo- ja lähtöviemäri ylivuotoviemäri Asumajätevesien kanssa käytetään yleensä 110 tai 160 mm (kts mallipiirustus) halkaisijan viemäriputkea. Asumajätevesi tulee puhdistamolle suoraan esikäsittelysäiliöön. Jätevesi voidaan johtaa puhdistamolle viettoviemärillä (1) pumppaamalla. Lähtöviemäri (2) johdetaan avo-ojaan tai maastoon joko paineviettoviemärillä. Puhdistamot on varustettu ylivuotoviemärillä (3), joka lähtee esikäsittelysäiliöstä ja liitetään purkuviemäriin. tai tai Puhdistamon tuuletus Puhdistamo tuulettuu tuloviemärin kautta viemärituuletuksella rakennuksen katolle (4a). Jos jätevesi pumpataan puhdistamolle, täytyy tuuletuksesta huolehtia erikseen (4b). Puhdistamossa käytettävä puhallin luo ylipaineen viemäriputkistoon, joka tehostaa ilmastointia. Korvaava ilma saadaan puhdistamon teknisentilan korvausilmaputken (4) kautta. Sähkö Puhdistamon ohjauskaappiin johdetaan sähköjohto (maakaapeli) (5) sähköpiirustuksen mukaisesti. Kaapelin läpivienti varustetaan vedonestolla.

3 Toimituksen sisältö Puhdistamo toimitetaan yhdessä erässä. Laitetoimituksen lisäksi suoritetaan asennuksen tarkastus, laitteistojen säädöt, puhdistamon käynnistys ja käyttökoulutus erilliselllä käynnillä. Asennus: Katso erillinen säiliöiden maa-asennusohje ( ja täytä se. Säiliöt asennetaan rakennussuunnitelman mukaisesti kantavan perusmaan tai n. 200 mm tiivistetyn murskekerroksen päälle. Mikäli perusmaa on huonosti kantavaa esim. savea tai vastaavaa, voidaan säiliön alle rakentaa kantava kerros esimerkiksi suodatinkankaasta ja murskeesta. Alusta muotoillaan säiliön pohjan muotoiseksi. Säiliöiden sivuille ja kaivannon pohjalle kivetöntä hiekkaa 150 mm. Säiliöt tarvittaessa ankkuroitava ja salaojitettava (kts seuraava sivu 5). Muita asennuksessa huomioitavia asioita: 1) Huolehdi lämpöeristyksestä; Putkistojen ja säiliöiden lämpöeristys tarvittaessa (esim styrox mm, lecasora tai muu vastaava) säiliöiden sekä putkistojen alalta ja sivuilta routarajaan saakka, tai pinnasta suuremmalta alalta kuin säiliöiden mitat, ottaen huomioon 60 asteen kulman roudan syntymisen osalta (eristetään routarajasta katsoen 60 asteen kulmaan saakka päälle). 2) Varmista puhdistamon tuuletus/ tuloputkiston huoltomahdollisuus (tarvittaessa) t-haaralla 3) Varmista poistoviemärin riittävä kaltevuus, kytke ylivuoto.

4 Pohjaveden vaikutusalueella tulee säiliö ankkuroida 1) vetoliinoilla säiliön ylitse (4000 kg) betonilaattaan (esim. 0,4 m paksu ja säiliön pohjan mitat ylittävä, betoni K-25 ylä- ja alapintaan betoniteräsverkko #6K200, suoja etäisyys 50 mm, sidontalenkit (halk. väh. 10 mm sidotaan alapinnan verkkoon) 2) pitkällä (min. 3 m säiliön molemmin puolin, kaivannon oltava min. 1-1,5 m leveämpi kuin säiliö molemmin puolin) suodatinkankaalla säiliön yli. Ankkurointi pystymallinen säiliö: Vaihtoehto a) Vetoliinoilla betoni- puu- tai vastaaviin parruihin (1). Liina pujotetaan kiinnitysreikien lävitse. Vaihtoehto b) Betoni- puu- tai vastaavilla parruille säiliön kynnyksen päältä. Vaihtoehto c) Ankkuroimalla betonilaattaan Ankkurointi betonilaatalla Ankkurointi suodatinkankaalla vaaka-mallinen säiliö Ympäristö salaojitetaan. Säiliöiden ympärys täytetään kivettömällä hiekalla ( mm). Muu täyttö voidaan tehdä yleensä kaivannon maamassoilla (isot kivet poistetaan). Päälle jätetään kumpu, jotta pintavesiä ei keräänny kaivantoon. Huolehditaan niskaojituksesta pinta- ja sulamisvesien poisjohtamiseksi alueelta.

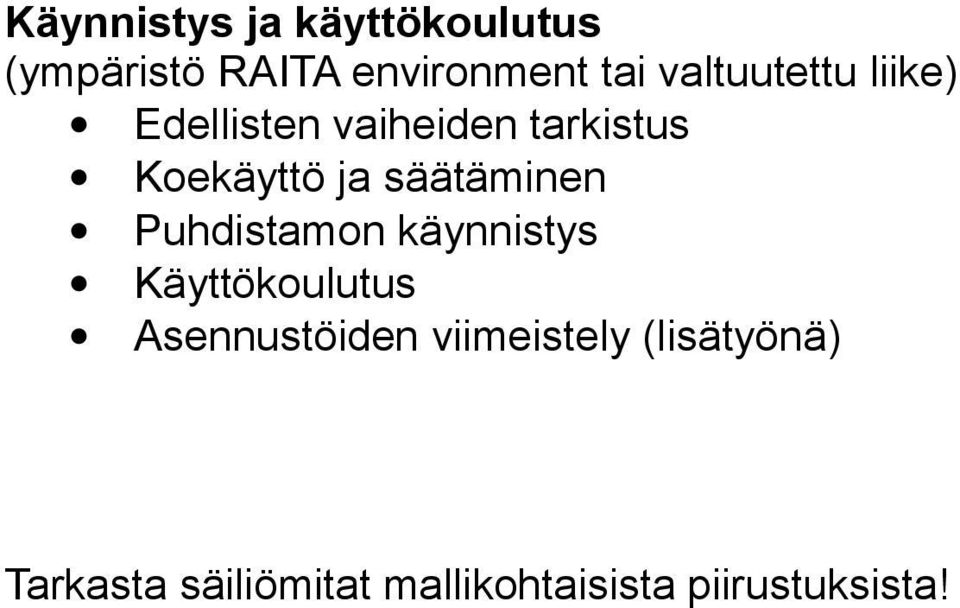

5 Käynnistys ja käyttökoulutus (ympäristö RAITA environment tai valtuutettu liike) Edellisten vaiheiden tarkistus Koekäyttö ja säätäminen Puhdistamon käynnistys Käyttökoulutus Asennustöiden viimeistely (lisätyönä) Tarkasta säiliömitat mallikohtaisista piirustuksista!
