PALOVAROITINKESKUS ICAS. Käyttö- ja asennusohje ICAS. Zone 1. Zone 2. Relay/Siren. Mains. BL-Palontorjunta Oy. Snro:

Koko: px
Aloita esitys sivulta:

Download "PALOVAROITINKESKUS ICAS. Käyttö- ja asennusohje ICAS. Zone 1. Zone 2. Relay/Siren. Mains. BL-Palontorjunta Oy. Snro: 71 231 40."

Transkriptio

1 ver.1/ /ms PALOVAROITINKESKUS IMC-M Käyttö- ja asennusohje Snro: BL-Palontorjunta Oy

2 PALOVAROITINKESKUS IMC-M ovi ovi YLEISTÄ IMC-M palovaroitinkeskus on kaksisilmukkainen palovaroitinkeskus jonka palosilmukat ovat lepovirtavalvottuja. Keskuksessa on neljä LED valoa joista kolme on samalla laitteen käyttämiseen tarvittavat kytkimet. Keskus ilmaisee toimintonsa LED valoilla sekä sisäänrakennetulla summerilla, lisäksi siihen voidaan liittää erilaisia ilmoituksensiirtolaitteita kuten sireeneitä, robottipuhelin, radiomodeemi, GSM-modeemi jne, jne. Keskus on varustettu varakäyntiakulla joka huolehtii järjestelmän virransaannista sähkökatkoksien aikana. Keskukseen voidaan liittää 16 kpl palovaroittimia, 8 kpl / silmukka. Palovaroittimissa on kaksi toimintavaihtoehtoa. Joko kaikkien samaan silmukkaan asennettujen varoittimien yhtaikainen hälytys tai ainoastaan palokaasuja havainneen varoittimen hälytys. Kummassakin vaihtoehdossa hälytys välittyy myös keskukselle joka ohjaa sireeneitä tai muita ilmoituksensiirtolaitteita. Keskuksessa on silmukkakohtainen hälytysmuisti. TEKNISET TIEDOT Malli: IMC-M, palovaroitinkeskus. Snro: Varakäyntiakku: 12V / 220mAh. Silmukoita: 2 kpl. Varoittimia/silmukka: Maksimi 8 kpl. Päätevastus: 18 kohm, asennetaan silmukan viimeiseen varoittimeen. Sireenilähtö: Avoin transistorilähtö, maks kuormitus 12V/120 mah. Hälytysrele: Potentiaalivapaa rele / (vaihtokärki). Maksimi kuormitus 12V/1A. Silmukoiden merkkivalot: Zone1 ja Zone2, samalla kuittaus ja irtikytkentäpainikkeet. Oheislaitteiden merkkivalo:, samalla oheislaitteiden irtikytkentäpainike. Verkkojännitteen merkkivalo:, samalla akkukäytön tai akkuvian merkkivalo. Käyttölämpötila: c. Ilmankosteus: Suhteellinen kosteus 95% maksimi. Ulkoiset mitat: K=98mm, L=144mm, S=42mm. ESIMERKKISUUNNITELMA Esimerkkinä on käytetty ullakkotilaa. Varoittimet on sijoitettu tasasin valein välein kattorakenteeseen. Yhden ilmaisimen maksimi valvonta alue on ympyrä jonka halkaisija on 12 metriä. Valvottavaan alueeseen ei saa jäädä katvealueita. Käytännössä se tarkoittaa ilmaisimen välimatkaksi toisistaan n. 10 metriä, kuitenkin siten että seiniin on etäisyyttä vähintään 0,5 m ja ilmanvaihtokanaviin vähintään 2 m. Lisäksi porrashuoneeseen on asennettu 1 järjestelmään liitetty ilmaisin sekä sireeni. ver.1.0/ /tk ULLAKKO 1 ULLAKKO 2 61 ovi SÄHKÖKESKUS maks. 6 metriä KUIVAUSTILA B-PORRAS Järjestelmä toimii seuraavasti. Kun mikä tahansa varoittimista havaitsee palokaasuja laukaisee se kaikki järjestelmän liitetyt varoittimet hälyttämään. Sireeni hälyttää. Jos kyseessä on esim. tupakansavu laitteisto vaikenee tuulettumisen jälkeen. Keskuksen kanteen jää palamaan punainen LED valo merkiksi siitä että muistissa on kuittaamaton hälytys. Laitteisto toimii kuitenkin normaalisti vaikka hälytystä ei olekaan kuitattu.

3 MERKKIVALOT JA KYTKIMET Zone1 ja Zone2 ( palosilmukat ) esimerkkinä zone1. Toiminnot samat molemmissa. LED ei pala: Normaalitoiminta, silmukka toimintavalmiudessa. Keltainen LED vilkkuu sekä jatkuva merkkiääni: Häiriö silmukassa, kytkennät sekä varoittimet tarkistettava. Vaiennus, paina kytkin kerran pohjaan. Keltainen LED palaa kiinteästi: Silmukka kytketty irti. Palautus paina kytkintä kerran, LED sammuu ja silmukka palaa normaalitilaan. Punainen LED vilkkuu sekä katkonainen merkkiääni: Palohälytys silmukassa. Vaienna painamalla kytkin kerran pohjaan. Palauta painamalla kytkintä uudestaan. LED sammuu ja silmukka jää normaalitilaan. Punainen LED palaa kiinteästi: Silmukan muistissa kuittaamaton hälytys. Paina kytkin kaksi kertaa pohjaan. LED sammuu ja silmukka jää normaalitilaan. (ilmoituksensiirtolaitteet) LED ei pala: Normaalitoiminta. Keskukseen liitetyt ilmoituksensiirtolaitteet toimintavalmiudessa. Keltainen LED palaa kiinteästi: Ilmoituksensiirtolaitteet irtikyketty, kytke takaisin painamalla kytkin kerran pohjaan. Ilmoituksensiirtolaitteiden irtikytkentä: Kun LED ei pala paina kerran kytkin pohjaan, palautus paina kytkintä uudelleen. (verkkovirta ja akku) Vihreä LED palaa kiinteästi: Normaalitoiminta, laite on kytketty verkkovirtaan ja varakäyntiakku on toimintakunnossa. Vihreä LED vilkkuu: Laite toimii varakäyntiakun varassa. Tarkista sulakkeet tai selvitä syy miksei keskukselle tule sähköä. Keltainen LED vilkkuu: Laite toimii varakäyntiakun varassa. Akun jännite alkaa heikentyä. Vihreä ja keltainen LED vilkkuu vuorotellen sekä piippaus 10 sekunnin välein: Laite on kytketty verkkovirtaan mutta varakäyntiakussa on toimintahäiriö, akku on vaihdettava mahdollisimman pian.

4 9V - 9V - 9V - 9V - ASENNUS Kytkentä verkkovirtaan: Avaa keskuksen kannessa olevat kolme ruuvia ja nosta kotelon kansi pois paikaltaan. Verkkovirran kytkentäpisteet sijaitsevat piirilevyn oikeassa alalaidassa. Suosittelemme että keskus liitetään kiinteästi 230 V/50 Hz sähköverkkoon. Kytkennän saa suorittaa vain sähköalan ammattilainen. Pujota kaapeli läpivientikappaleen läpi ja kytke johtimet huolellisesti riviliittimiin, pujota johtimet vedonpoistotappien kautta. 12V L N 23AC 230 V kytkentäpisteet Palovaroittimien kytkentä: Silmukka1 (Loop1). Silmukka 2 (Loop2), samalla tavalla. palovaroitin 1 palovaroitin palovaroitin 8 IIR IIR IIR IONISOINTIKAMMIO EENI IONISOINTIKAMMIO EENI IONISOINTIKAMMIO EENI TESTIPAINIKE TESTIPAINIKE TESTIPAINIKE S 9V S 9V S 9V S 9V S 9V S 9V 18 kohm Palovaroittimina käytetään IIR-9M (ionisoiva) tai IOR-9M (optinen), samassa silmukassa saa olla kummankin tyyppisiä varoittimia..kaapelointi KLM 4x0.8mm2. Katkoviivoitettu johdin kytketään siinä tapauksessa jos varoittimilta halutaan yhteishälytys. Silmukassa saa olla korkeintaan 8 varoitinta.. Päätevastus 18 kohm kytketään silmukan viimeiseen varoittimeen. Varoittimet kytketään sarjaan. Kuori johtimien päät huolellisesti ja tarkista ettei missään kytkentäpisteessä ole 12V oikosulkuja johtimien välillä. Kun kaapelit viedään keskukselle kannattaa ne pujottaa läpivientikappaleen kautta. Silmukan 2 kytkentä samalla tavalla. Silmukat toimivat toisistaan riippumatta, mutta käyttävät samoja ilmoituksensiirtolaitteita, sireenit, robottipuhelin jne jne.

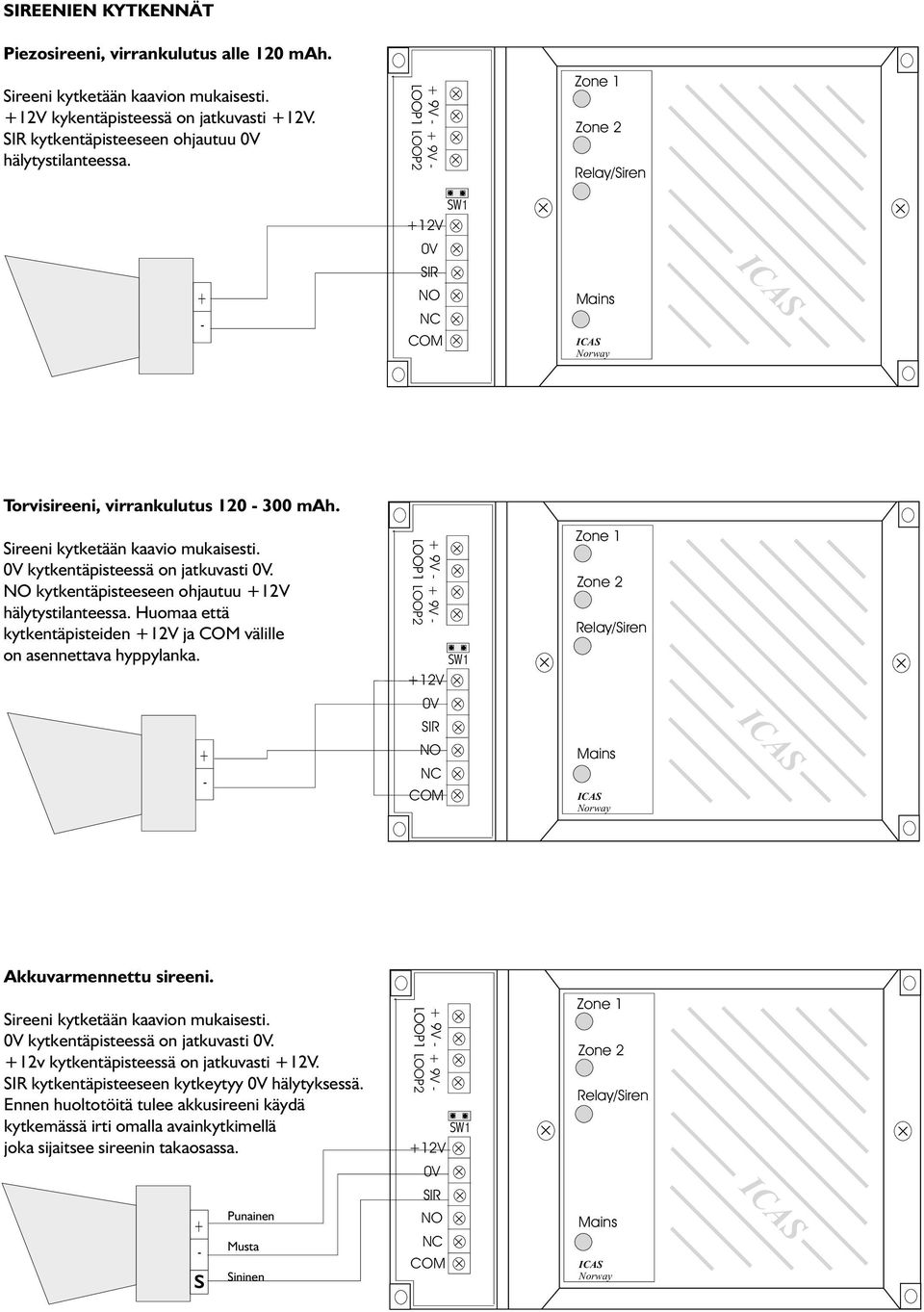

5 9V - 9V - 9V - 9V - 9V - 9V - - EENIEN KYTKENNÄT Piezosireeni, virrankulutus alle 120 mah. Sireeni kytketään kaavion mukaisesti. 12V kykentäpisteessä on jatkuvasti 12V. kytkentäpisteeseen ohjautuu hälytystilanteessa. 12V Torvisireeni, virrankulutus mah. Sireeni kytketään kaavio mukaisesti. kytkentäpisteessä on jatkuvasti. kytkentäpisteeseen ohjautuu 12V hälytystilanteessa. Huomaa että kytkentäpisteiden 12V ja välille on asennettava hyppylanka. - 12V Akkuvarmennettu sireeni. Sireeni kytketään kaavion mukaisesti. kytkentäpisteessä on jatkuvasti. 12v kytkentäpisteessä on jatkuvasti 12V. kytkentäpisteeseen kytkeytyy hälytyksessä. Ennen huoltotöitä tulee akkusireeni käydä kytkemässä irti omalla avainkytkimellä joka sijaitsee sireenin takaosassa. s - Punainen Musta Sininen 12V

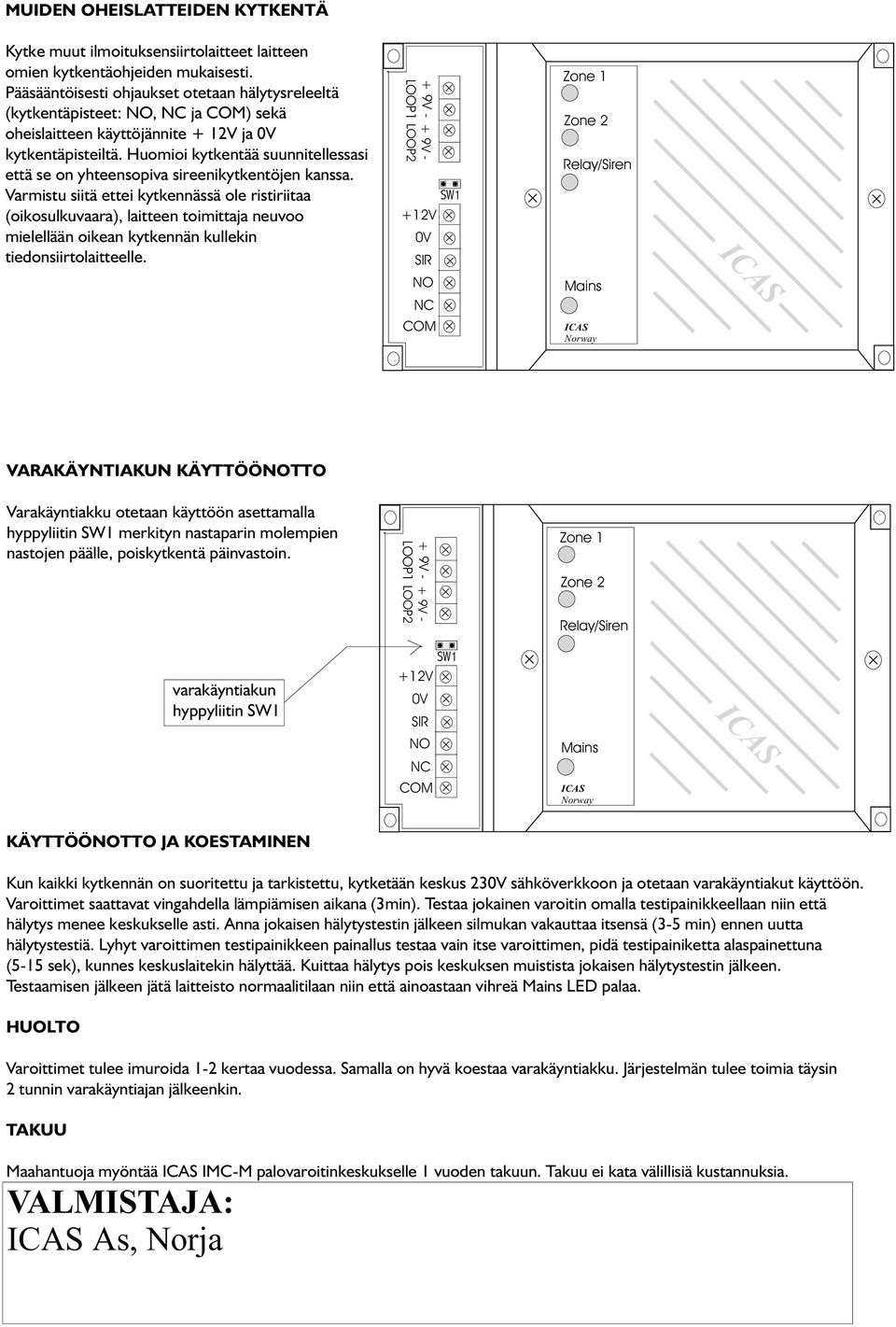

6 MUIDEN OHEISLATTEIDEN KYTKENTÄ 9V - 9V - 9V - 9V - Kytke muut ilmoituksensiirtolaitteet laitteen omien kytkentäohjeiden mukaisesti. Pääsääntöisesti ohjaukset otetaan hälytysreleeltä (kytkentäpisteet:, ja ) sekä oheislaitteen käyttöjännite 12V ja kytkentäpisteiltä. Huomioi kytkentää suunnitellessasi että se on yhteensopiva sireenikytkentöjen kanssa. Varmistu siitä ettei kytkennässä ole ristiriitaa (oikosulkuvaara), laitteen toimittaja neuvoo mielellään oikean kytkennän kullekin tiedonsiirtolaitteelle. 12V VARAKÄYNTIAKUN KÄYTTÖÖTTO Varakäyntiakku otetaan käyttöön asettamalla hyppyliitin merkityn nastaparin molempien nastojen päälle, poiskytkentä päinvastoin. varakäyntiakun hyppyliitin 12V KÄYTTÖÖTTO JA KOESTAMINEN Kun kaikki kytkennän on suoritettu ja tarkistettu, kytketään keskus 23 sähköverkkoon ja otetaan varakäyntiakut käyttöön. Varoittimet saattavat vingahdella lämpiämisen aikana (3min). Testaa jokainen varoitin omalla testipainikkeellaan niin että hälytys menee keskukselle asti. Anna jokaisen hälytystestin jälkeen silmukan vakauttaa itsensä (3-5 min) ennen uutta hälytystestiä. Lyhyt varoittimen testipainikkeen painallus testaa vain itse varoittimen, pidä testipainiketta alaspainettuna (5-15 sek), kunnes keskuslaitekin hälyttää. Kuittaa hälytys pois keskuksen muistista jokaisen hälytystestin jälkeen. Testaamisen jälkeen jätä laitteisto normaalitilaan niin että ainoastaan vihreä LED palaa. HUOLTO Varoittimet tulee imuroida 1-2 kertaa vuodessa. Samalla on hyvä koestaa varakäyntiakku. Järjestelmän tulee toimia täysin 2 tunnin varakäyntiajan jälkeenkin. TAKUU Maahantuoja myöntää IMC-M palovaroitinkeskukselle 1 vuoden takuun. Takuu ei kata välillisiä kustannuksia. VALMISTAJA: As, Norja
