MOOTTORIVENTTIILI. Käsikirja
|
|
- Pertti Lattu
- 9 vuotta sitten
- Katselukertoja:
Transkriptio

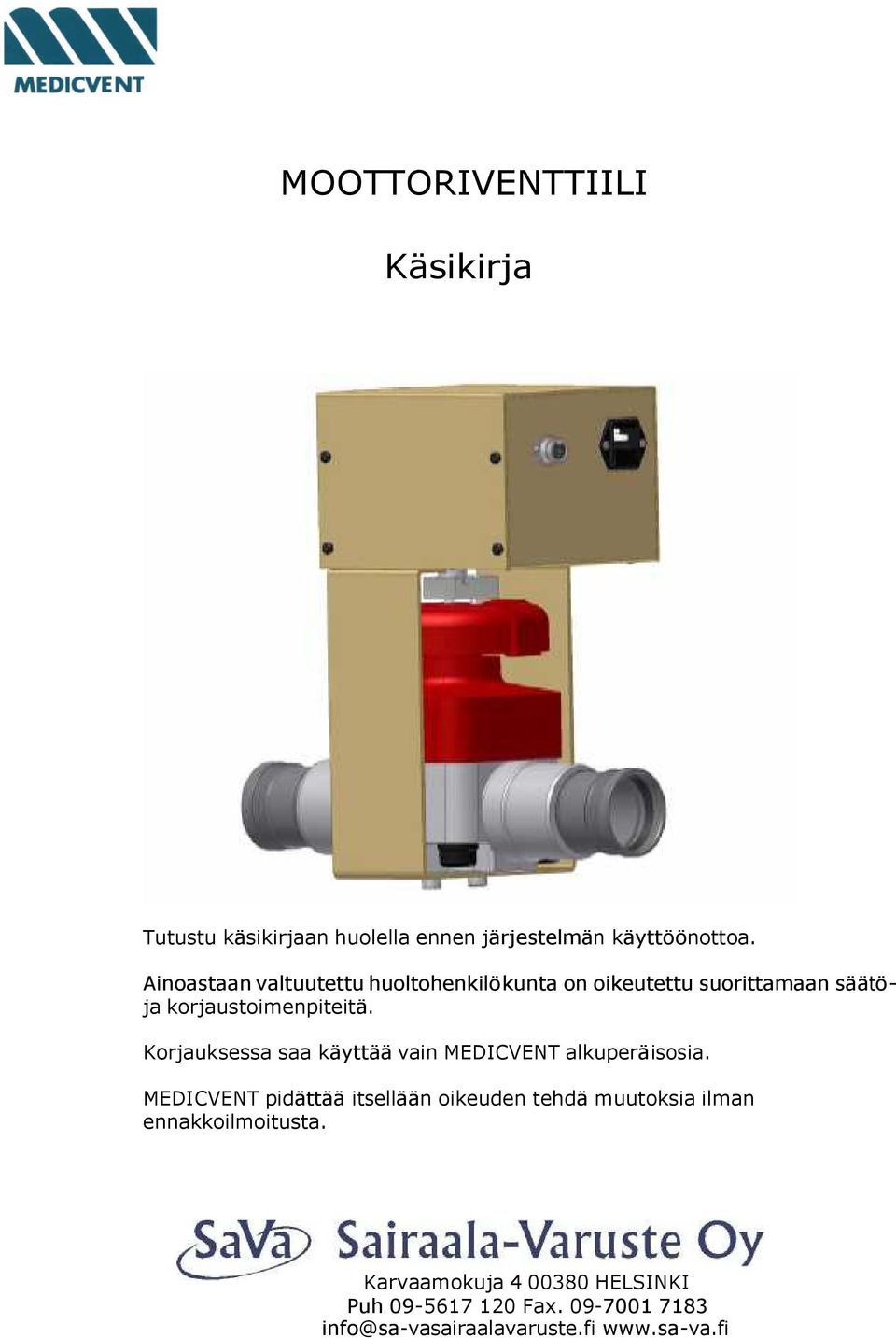

1 MOOTTORIVENTTIILI Käsikirja Tutustu käsikirjaan huolella ennen järjestelmän käyttöönottoa. Ainoastaan valtuutettu huoltohenkilökunta on oikeutettu suorittamaan säätöja korjaustoimenpiteitä. Korjauksessa saa käyttää vain MEDICVENT alkuperäisosia. MEDICVENT pidättää itsellään oikeuden tehdä muutoksia ilman ennakkoilmoitusta. Karvaamokuja HELSINKI Puh Fax info@sa-vasairaalavaruste.fi

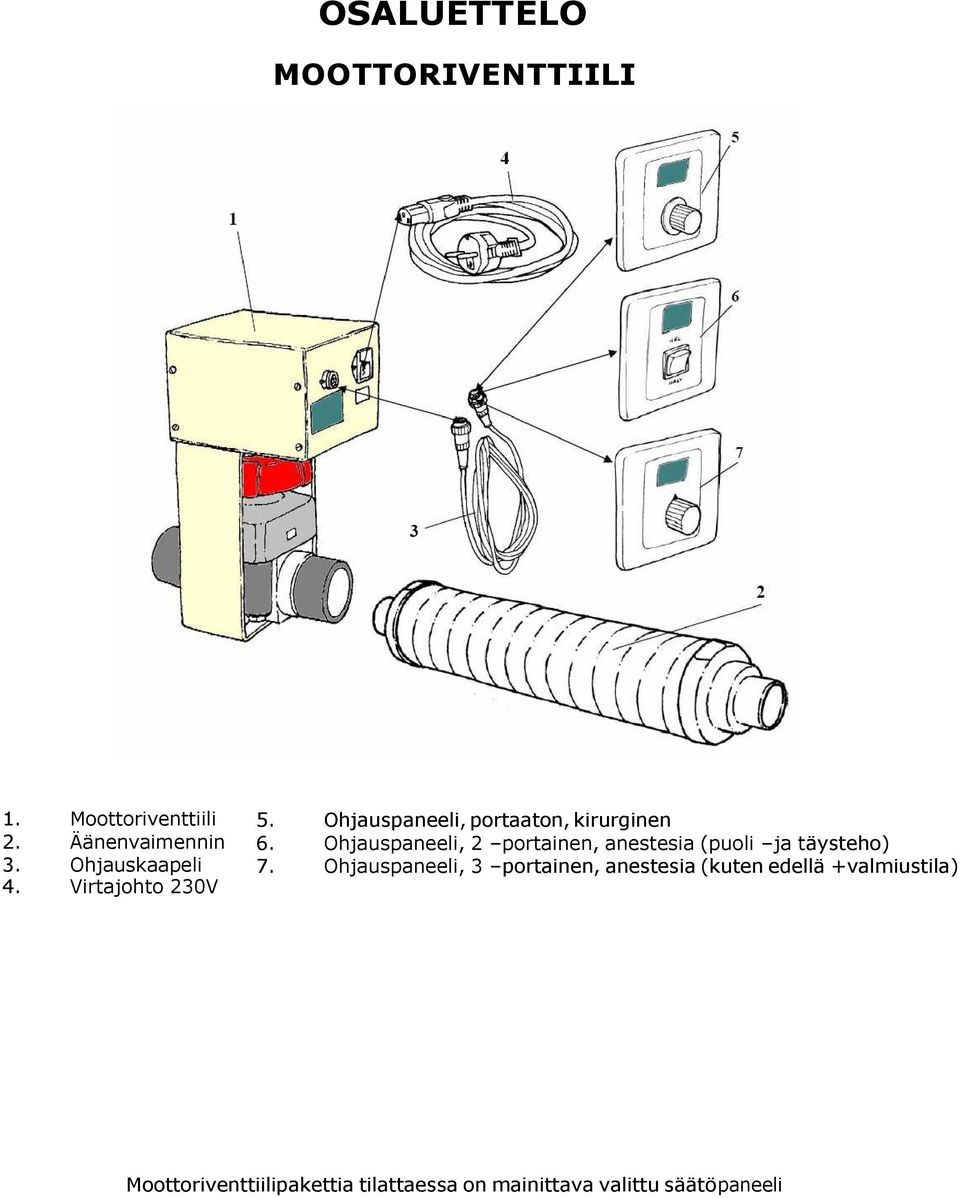

2 OSALUETTELO MOOTTORIVENTTIILI 1. Moottoriventtiili 2. Äänenvaimennin 3. Ohjauskaapeli 4. Virtajohto 230V 5. Ohjauspaneeli, portaaton, kirurginen 6. Ohjauspaneeli, 2 portainen, anestesia (puoli ja täysteho) 7. Ohjauspaneeli, 3 portainen, anestesia (kuten edellä +valmiustila) Moottoriventtiilipakettia tilattaessa on mainittava valittu säätöpaneeli

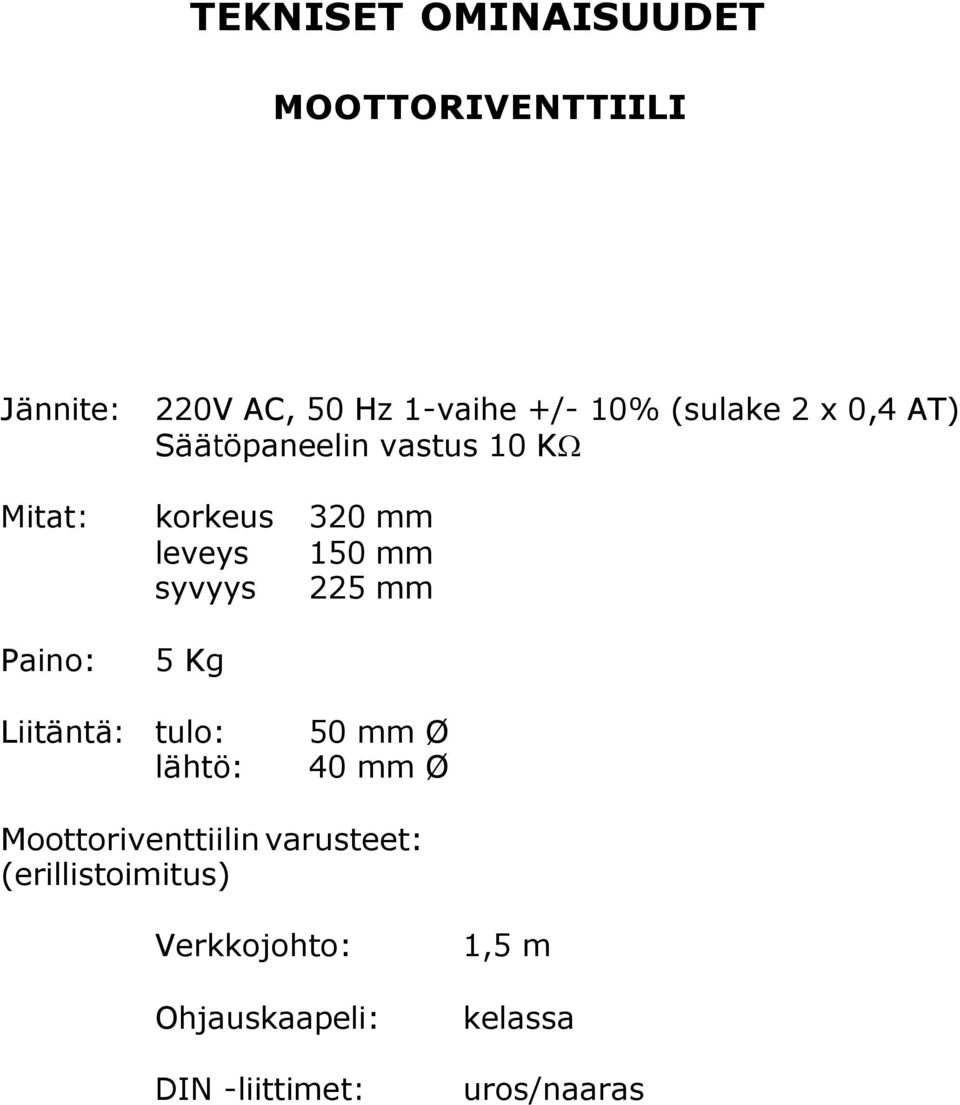

3 TEKNISET OMINAISUUDET MOOTTORIVENTTIILI Jännite: 220V AC, 50 Hz 1-vaihe +/- 10% (sulake 2 x 0,4 AT) Säätöpaneelin vastus 10 KW Mitat: korkeus 320 mm leveys 150 mm syvyys 225 mm Paino: 5 Kg Liitäntä: tulo: 50 mm Ø lähtö: 40 mm Ø Moottoriventtiilin varusteet: (erillistoimitus) Verkkojohto: Ohjauskaapeli: DIN -liittimet: 1,5 m kelassa uros/naaras
4 ASENNUS MOOTTORIVENTTIILI ASENNUSOHJEET Venttiili on asennettava kuivaan huonetilaan, niin että se on mahdollista irrottaa huoltoa varten. Rakennusaikana venttiili on suojattava ulkoisen likaantumisen estämiseksi ja imukanavien asennuksen aikana avoimet putkenpäät on aina suljettava. Ennen venttiilin liittämistä putkistoon, on kanava puhallettava puhtaaksi, niin että epäpuhtauksia ei joudu venttiiliin tai puhaltimeen. Venttiili liitetään verkkojohdolla maadoitettuun pistorasiaan 220V 50Hz. Ohjauskaapelin tulee olla 5-napainen 0,25mm² muovivaippajohto. Mittaa kaapelin liittimen navat ja tarkista, että arvot vastaavat seuraavan palstan osoittamia vastusarvoja. Väärät arvot saattavat aiheuttaa venttiilin vioittumisen. Jos arvot poikkeavat ohjearvoista täytyy vika (joka on todennäköisesti ohjaus-paneelissa) korjata ennen ohjauskaapelin liittämistä venttiiliin. Moottoriventtiilin sähköiset liitännät kuuluvat sähköurakkaan. Napojen 3-4 välillä 10 ± 2kW Napojen 1-4 välillä vastusarvo vaihtelee 0-10 ± 2kW Napojen 1-3 välillä vastusarvo vaihtelee 0-10 ± 2kW OHJAUS: Kuva liitäntäpuolelta 4 (-) 1 (+) Moottoriventtiilin ohjaukseen voidaan käyttää ohjauspaneelin DM (192017) kaksiasentoinen tai MV portaaton ohjauspaneeli (192016) Venttiiliä voidaan myös säätää 0-10V Jännitteellä napojen 1 (+) ja 4 (-) väliltä. HUOM! Moottoriventtiili ei sulkeudu kokonaan säätöpaneelin ollessa 0 -asennossa, näin pidetään yllä vakio alipaine verkostossa. HUOM! Ohjauspaneelin on oltava kytkettynä ennen verkkojohdon tai ohjauskaapelin kytkemistä moottoriventtiiliin. HUOM! Ohjauskaapelin on oltava suojattu laitekaapeli. Maadoitusvirheen välttämiseksi, jätetään ohjauspaneeli maadoittamatta. Jätä säätimen päähän väh. 200mm löysää tarvittavia huolto ja säätötoimenpiteitä varten.

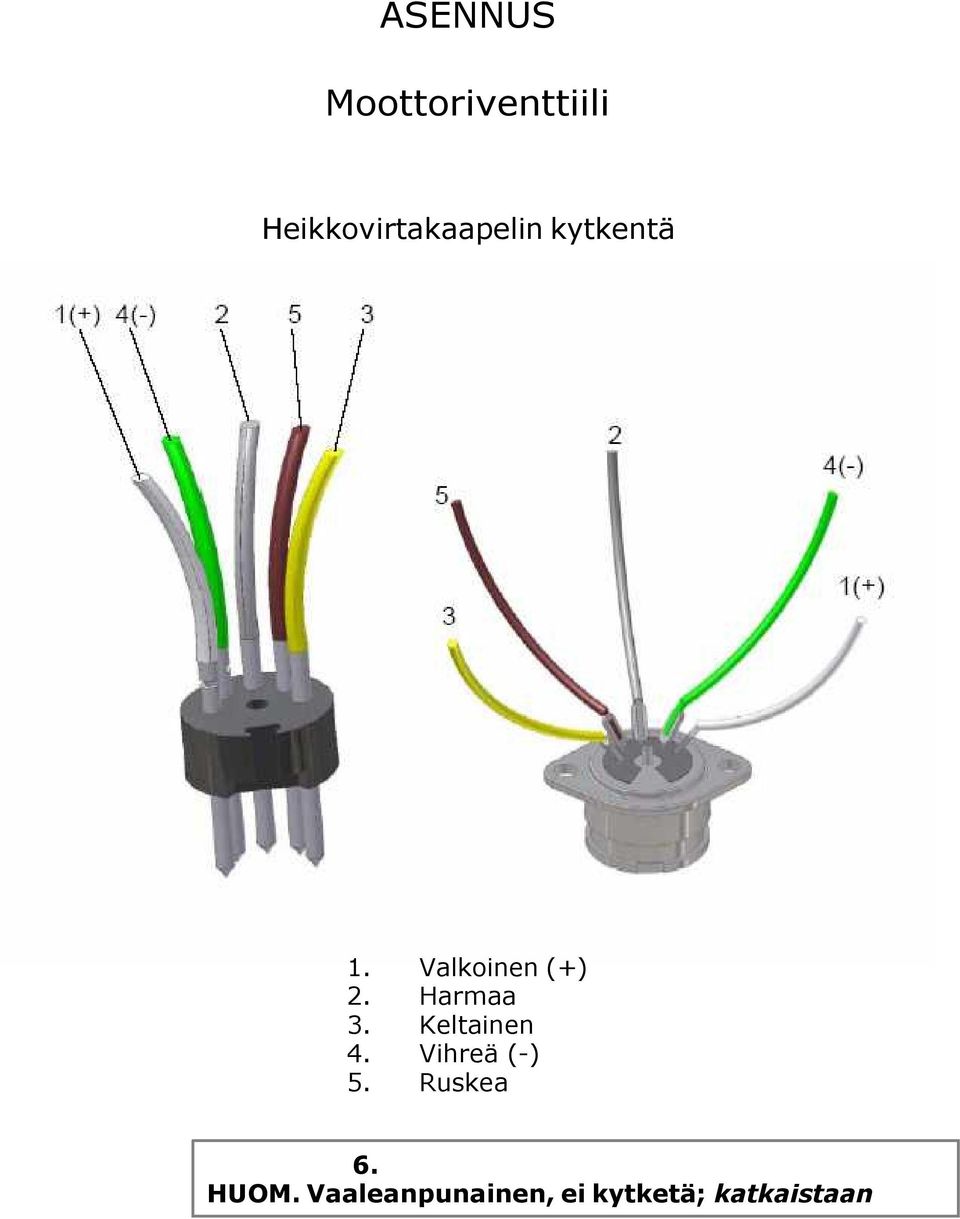

5 ASENNUS Moottoriventtiili Heikkovirtakaapelin kytkentä 1. Valkoinen (+) 2. Harmaa 3. Keltainen 4. Vihreä (-) 5. Ruskea 6. HUOM. Vaaleanpunainen, ei kytketä; katkaistaan

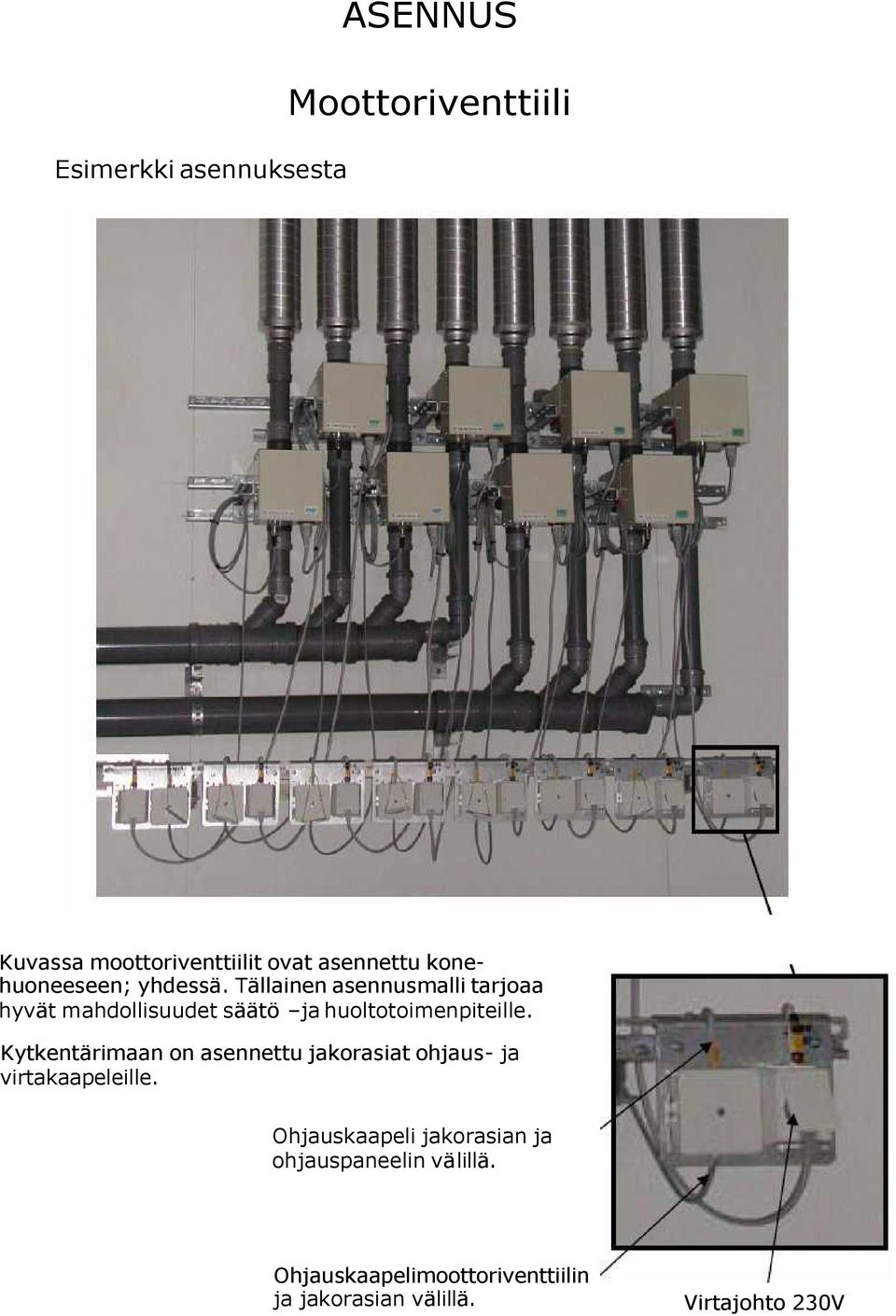

6 Esimerkki asennuksesta ASENNUS Moottoriventtiili Kuvassa moottoriventtiilit ovat asennettu konehuoneeseen; yhdessä. Tällainen asennusmalli tarjoaa hyvät mahdollisuudet säätö ja huoltotoimenpiteille. Kytkentärimaan on asennettu jakorasiat ohjaus- ja virtakaapeleille. Ohjauskaapeli jakorasian ja ohjauspaneelin välillä. Ohjauskaapelimoottoriventtiilin ja jakorasian välillä. Virtajohto 230V

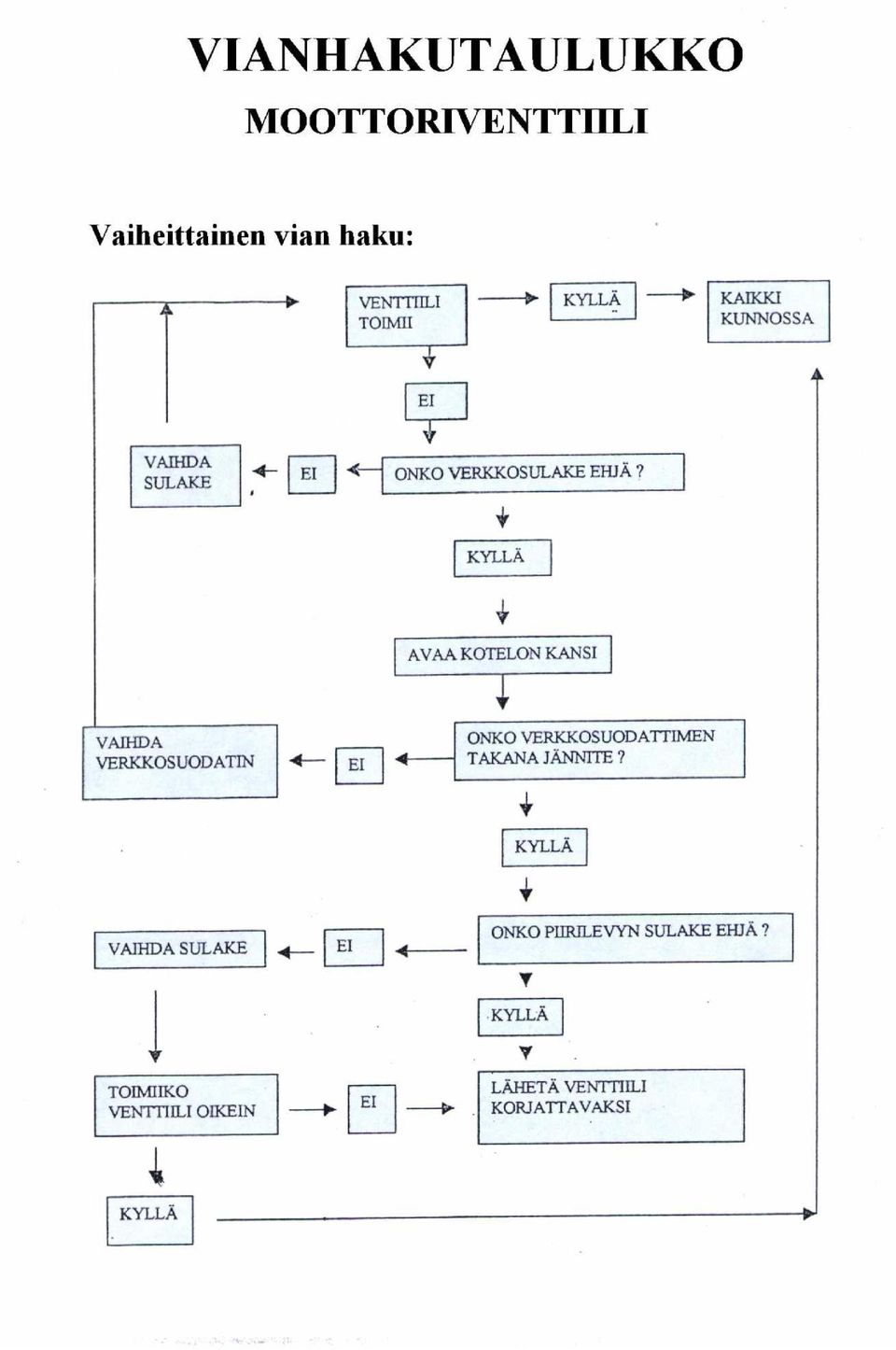

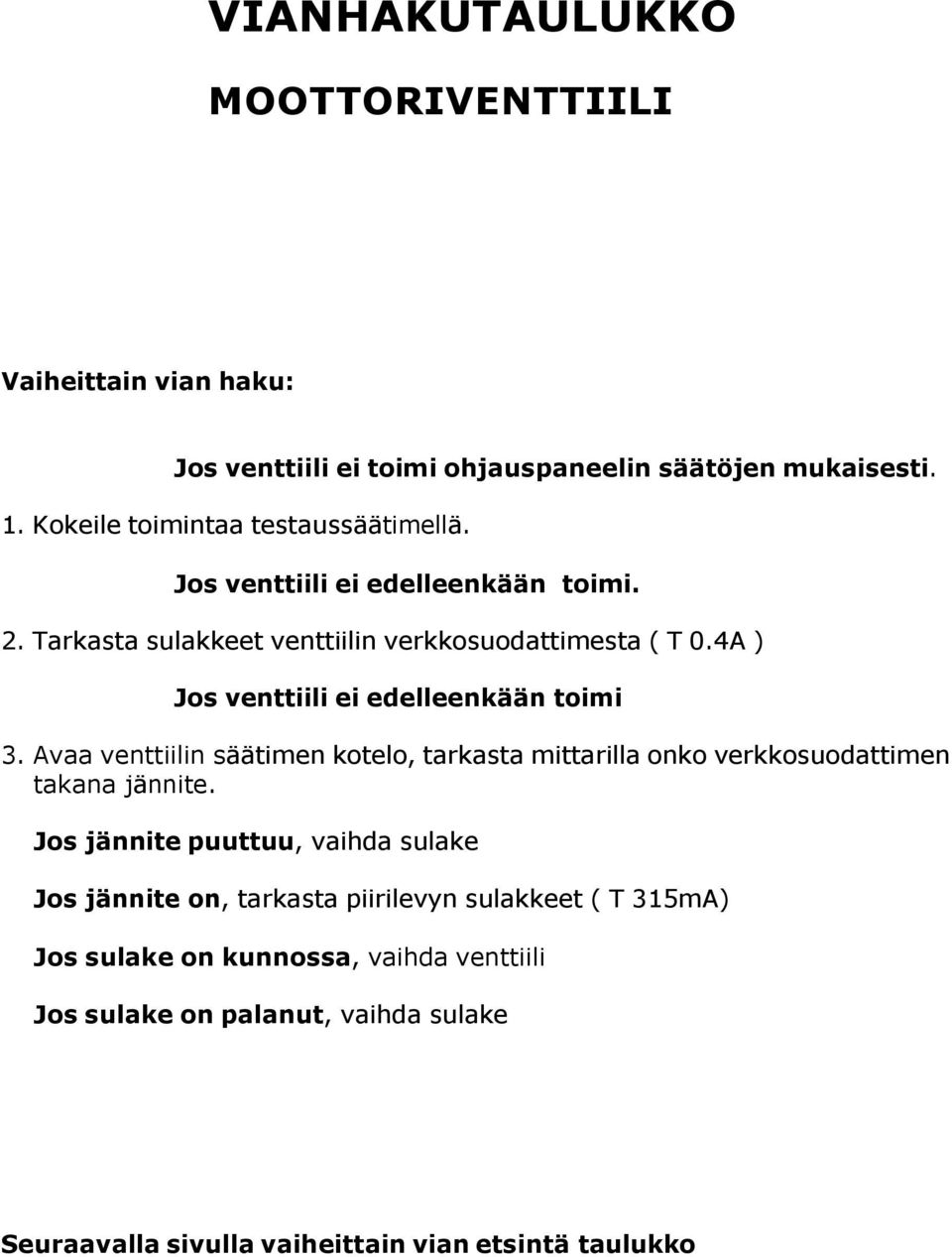

7 VIANHAKUTAULUKKO MOOTTORIVENTTIILI Vaiheittain vian haku: Jos venttiili ei toimi ohjauspaneelin säätöjen mukaisesti. 1. Kokeile toimintaa testaussäätimellä. Jos venttiili ei edelleenkään toimi. 2. Tarkasta sulakkeet venttiilin verkkosuodattimesta ( T 0.4A ) Jos venttiili ei edelleenkään toimi 3. Avaa venttiilin säätimen kotelo, tarkasta mittarilla onko verkkosuodattimen takana jännite. Jos jännite puuttuu, vaihda sulake Jos jännite on, tarkasta piirilevyn sulakkeet ( T 315mA) Jos sulake on kunnossa, vaihda venttiili Jos sulake on palanut, vaihda sulake Seuraavalla sivulla vaiheittain vian etsintä taulukko
8
