Tämän sybolin esiintyessä, käyttäjän tulee lukea käyttöohje, josta lisätietoa. Tämä symboli normaalikäytössä indikoi vaarallisesta mittausjännitteestä

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "Tämän sybolin esiintyessä, käyttäjän tulee lukea käyttöohje, josta lisätietoa. Tämä symboli normaalikäytössä indikoi vaarallisesta mittausjännitteestä"

Transkriptio

1

2

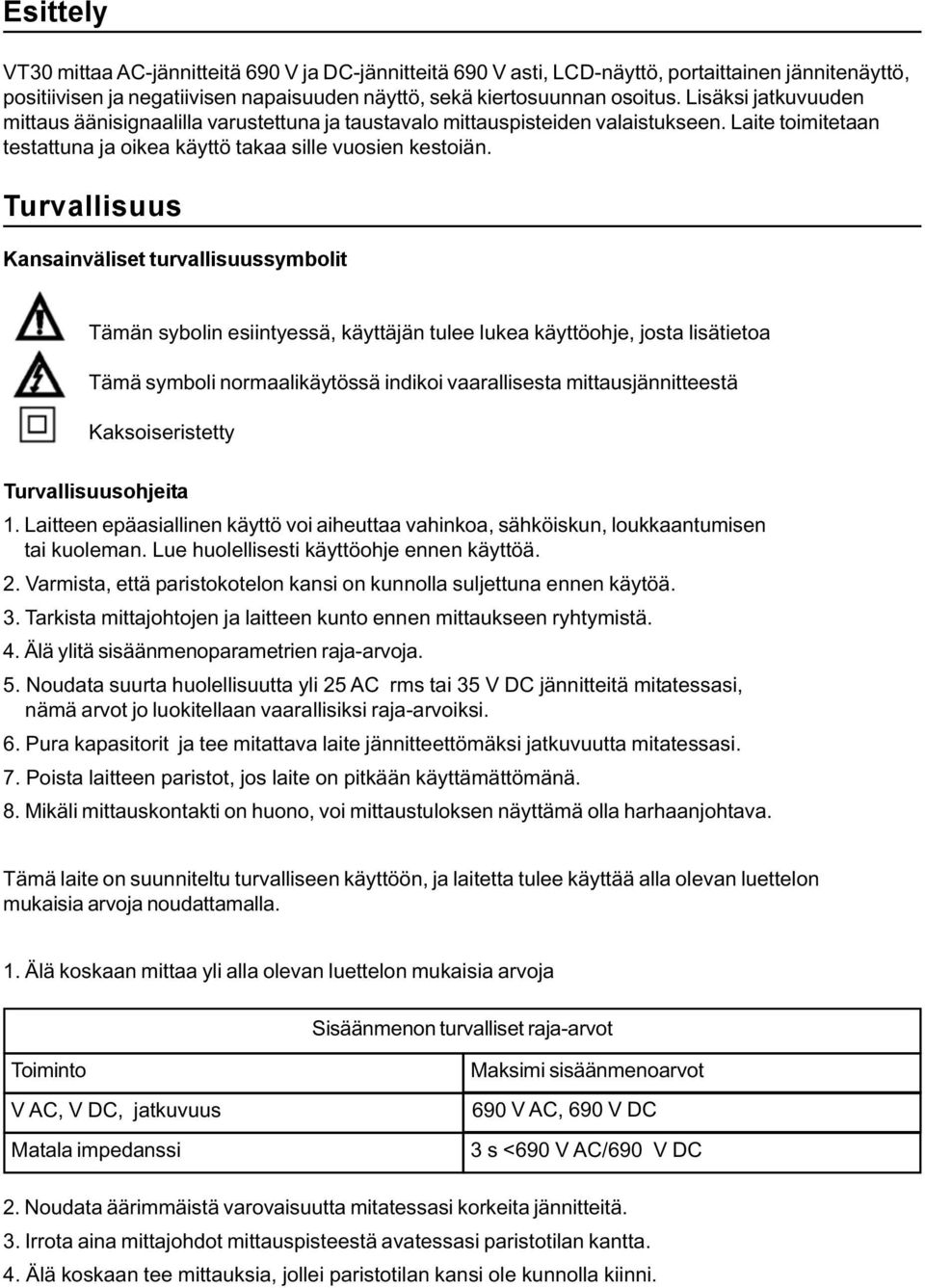

3 Esittely VT30 mittaa AC-jännitteitä 690 V ja DC-jännitteitä 690 V asti, LCD-näyttö, portaittainen jännitenäyttö, positiivisen ja negatiivisen napaisuuden näyttö, sekä kiertosuunnan osoitus. Lisäksi jatkuvuuden mittaus äänisignaalilla varustettuna ja taustavalo mittauspisteiden valaistukseen. Laite toimitetaan testattuna ja oikea käyttö takaa sille vuosien kestoiän. Turvallisuus Kansainväliset turvallisuussymbolit Tämän sybolin esiintyessä, käyttäjän tulee lukea käyttöohje, josta lisätietoa Tämä symboli normaalikäytössä indikoi vaarallisesta mittausjännitteestä Kaksoiseristetty Turvallisuusohjeita 1. Laitteen epäasiallinen käyttö voi aiheuttaa vahinkoa, sähköiskun, loukkaantumisen tai kuoleman. Lue huolellisesti käyttöohje ennen käyttöä. 2. Varmista, että paristokotelon kansi on kunnolla suljettuna ennen käytöä. 3. Tarkista mittajohtojen ja laitteen kunto ennen mittaukseen ryhtymistä. 4. Älä ylitä sisäänmenoparametrien raja-arvoja. 5. Noudata suurta huolellisuutta yli 25 AC rms tai 35 V DC jännitteitä mitatessasi, nämä arvot jo luokitellaan vaarallisiksi raja-arvoiksi. 6. Pura kapasitorit ja tee mitattava laite jännitteettömäksi jatkuvuutta mitatessasi. 7. Poista laitteen paristot, jos laite on pitkään käyttämättömänä. 8. Mikäli mittauskontakti on huono, voi mittaustuloksen näyttämä olla harhaanjohtava. Tämä laite on suunniteltu turvalliseen käyttöön, ja laitetta tulee käyttää alla olevan luettelon mukaisia arvoja noudattamalla. 1. Älä koskaan mittaa yli alla olevan luettelon mukaisia arvoja Sisäänmenon turvalliset raja-arvot Toiminto V AC, V DC, jatkuvuus Matala impedanssi Maksimi sisäänmenoarvot 690 V AC, 690 V DC 3 s <690 V AC/690 V DC 2. Noudata äärimmäistä varovaisuutta mitatessasi korkeita jännitteitä. 3. Irrota aina mittajohdot mittauspisteestä avatessasi paristotilan kantta. 4. Älä koskaan tee mittauksia, jollei paristotilan kansi ole kunnolla kiinni.

4 Kuvaus 1. Testipiikki L1 (-) 2. Testipiikki L2 (+) 3. Valaisin 4. LCD-näyttö 5. LED AC-jännitteen indikointi (välillä V) 6. LED (matala impedanssin mittaus) 7. LED (jatkuvuus) 8. Matala impedanssin mittauspainike (L2) 9. Valopainike 10. Paristotilan kansi 11. Matala impedanssin mittauspainike (L1) 12. Kiertosuunnan näyttö Toiminta Testaa laite aina toimivassa jännitelähteessä ennen mittauksia Jännitten mittaus 1. Huom! Laite kytkeytyy automaattiseti päälle, kun yli 4,5 V AC/DC-jännite on havaittu. 2. Kosketa koestuspiikeillä (L2) positiivinen ja (L1) negatiivinen laitetta tai mitattavaa piiriä. 3. Jos jännite on yli 4,5 V AC/DC, LCD loistaa ja näyttää lukeman. Asteittainen näyttö kertoo myös lukeman. 4. AC-jännitteille LED loistaa ja AC ilmestyy näytölle. Mikäli DC-jännite on negatiivinen, miinusmerkki näkyy näytöllä ennen digitaalista lukemaa. Yksittäisen pisteen AC-jännitteen tunnistus Tarkistaaksesi jännitteellisyyttä johtimessa tai mittauspisteessä ( V AC), kosketa positiivisella (L2) mittapäällä. Mikäli mittauspiste on jännitteellinen, LED loistaa. Huom! Jännitearvoa ei näy, ainoastaan jännitteen olemassaolo on indikoitu. Matala impedanssin mittaus Laitteen sisäisen alennetun impedanssin ansiosta kapasitiivisia jännitteitä voidaan mitata. Haamujännitteen pikainen tunnistus. 1. Pidä mittapäitä kiinni mitattavassa pisteessä. 2. Paina molempia matala impedanssi mittauspainikkeita samanaikaisesti. 3. Matala impedanssi LED syttyy ja jännitteen arvo on näytöllä. Huom! Maksimi testausaika on n. 5 sekuntia alle 250 V jännitteille ja 3 sekuntia 690 V jännitteeseen asti. Joka mittauksen välillä on oltava 10 minuutin tauko!!! Huom!!! Mitattaessa kuuman johdon (virrallinen) ja maapotentiaalin välillä saattaa laitteeseen tai piiriin kytketty vikavirtasuoja laueta.

5 3-vaihe kiertosuunnan mittaus Tällä mittauksella voidaan mitata esim. kolmivaihemoottorin kiertosuuntaa. Eli todeta, pyöriikö moottori myötä- tai vastapäivään. 1. Kosketa L1 mittapäällä oletusarvoista P1 mittapistettä (Kuva 1). 2. Kosketa L2 mittapäällä jäljellä olevia 2 vaihetta, toinen indikoi L ja toinen R. 3. Merkkaa R näyttämän vaihe P2 vaiheeksi (Kuva 2). 4. Kosketa L1 mittapäällä P2 vaihepistettä ja L2 mittapäällä jäljellä olevaa AC-jännitepistettä. Näyttöön tulee R. Merkitse tämä johdin/piste P3 pisteeksi (Kuva 3). 5. Myötäpäiväinen vaihejärjestys on nyt merkattu. P1-P2-P3, (tunnettu myös tai R-S-T järjestyksenä). 6. Vastapäivään oleva kiertosuunta voidaan indikoida vaihtamalla L ja R toimintojen merkkaus päinvastaiseksi. Jatkuvuuden testaus Testeri pystyy mittaamaan vastusarvoja ja hälyttää, mikäli vastusarvo on alle 200 kω. 1. Ennen mittausta varmista, että mitattava piiri on jännitteetön ja kapasitorit purettuina (kondensaattorien mahdolliset varaukset). 2. Kosketa mittapäillä mitattavaa kohdetta. 3. Mikäli vastusarvo on alle 200 kω, laite piippaa ja LCD-näytössä on 000 sekä jatkuvuuden merkkiledi loistaa. alhaalla, jolloin valo syttyy. Valo loistaa n. 12 sekunnin ajan pai- Valaistus Paina ja pidä valaistuspainiketta nikkeen vapauttamisen jälkeen. Pariston vaihto 1. Pariston alhaisen jännitteen merkkisymboli näyttää alhaisen paristotilan. 2. Kytke mittapäät irti mittauspisteestä, avaa paristotilan kansi ja vaihda kaksi AAA paristoa ja sulje kansi kiinnittäen kannen ruuvit paikoilleen. 3. Poista paristot, mikäli laite on pitkään käyttämättömänä. 4. Vältä laitteen kostumista. 4. Puhdista laite tarvittaessa. Älä käytä liuottimia tai muita vastaavia aineita, ettei laite vioitu.

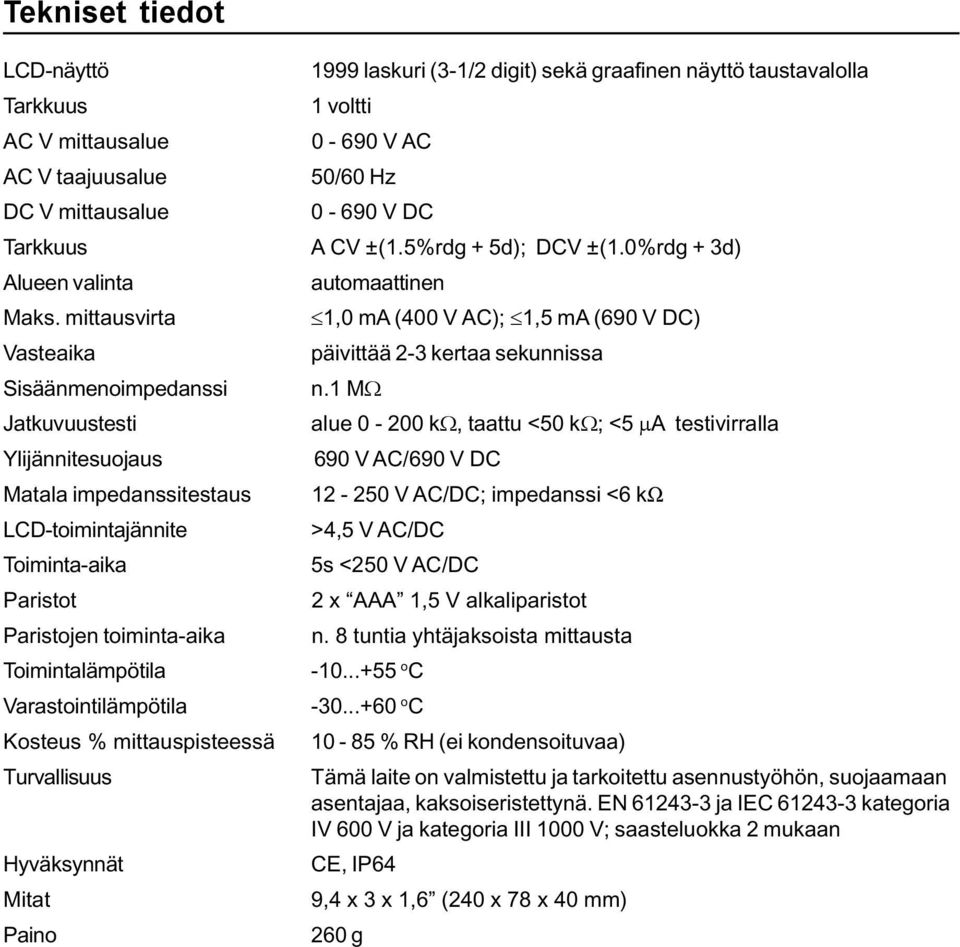

6 Tekniset tiedot LCD-näyttö Tarkkuus AC V mittausalue AC V taajuusalue DC V mittausalue 1999 laskuri (3-1/2 digit) sekä graafinen näyttö taustavalolla 1 voltti V AC 50/60 Hz V DC Tarkkuus A CV ±(1.5%rdg + 5d); DCV ±(1.0%rdg + 3d) Alueen valinta Maks. mittausvirta Vasteaika Sisäänmenoimpedanssi Jatkuvuustesti Ylijännitesuojaus Matala impedanssitestaus LCD-toimintajännite Toiminta-aika Paristot Paristojen toiminta-aika Toimintalämpötila Varastointilämpötila Kosteus % mittauspisteessä Turvallisuus Hyväksynnät Mitat Paino automaattinen 1,0 ma (400 V AC); 1,5 ma (690 V DC) päivittää 2-3 kertaa sekunnissa n.1 MΩ alue kω, taattu <50 kω; <5 μa testivirralla 690 V AC/690 V DC V AC/DC; impedanssi <6 kω >4,5 V AC/DC 5s <250 V AC/DC 2 x AAA 1,5 V alkaliparistot n. 8 tuntia yhtäjaksoista mittausta o C o C % RH (ei kondensoituvaa) Tämä laite on valmistettu ja tarkoitettu asennustyöhön, suojaamaan asentajaa, kaksoiseristettynä. EN ja IEC kategoria IV 600 V ja kategoria III 1000 V; saasteluokka 2 mukaan CE, IP64 9,4 x 3 x 1,6 (240 x 78 x 40 mm) 260 g

7

8 JUHA-ELEKTRO OY, PL 57, Helsinki Puh , faksi Kaikki oikeudet pidätetään, osittainenkin jäljentäminen kielletty.

Tämä symboli ilmaisee, että laite on suojattu kokonaan kaksoiseristyksellä tai vahvistetulla eristyksellä.
