TALOMAT Light. asennus- ja käyttöohje T104

Koko: px
Aloita esitys sivulta:

Download "TALOMAT Light. asennus- ja käyttöohje T104"

Transkriptio

1 TALOMAT Light asennus- ja käyttöohje T104

2 Talomat Light -järjestelmä sisältää seuraavat komponentit: ohjausyksikkö 1 kpl kytkinsovitin 2 kpl 4-os talomat -painike 1 kpl 1-os kytkimen asennuskehys 1 kpl valokytkimen palautinjousi 10 kpl 2

3 Versio Copyright Talomat Oy SISÄLLYS Talomat... 4 Asennus... 5 Johdotus... 6 Kytkentäkaavio... 7 Kytkimet... 8 Valaistuksen ohjaus... 9 Talomat Light on Talomat Oy:n kehittämä tuote, joka on osa kokonaisvaltaista Talomat -kodinohjausjärjestelmää. Tässä käyttöohjeessa esitetty tuote ei näin ollen vastaa ominaisuuksiltaan kokonaista Talomat -järjestelmää. Talomat pidättää oikeudet järjestelmän ominaisuuksien ja kytkentöjen muuttamiseen ilman erillistä ilmoitusta. Talomat Oy ei vastaa järjestelmään liitettyjen laitteiden tai valaisinten yhteensopivuudesta järjestelmään, laitteiston aiheuttamista häiriöistä muihin laitteisiin, tässä käyttöohjeessa olevista virheistä, eikä asentajan tekemistä kytkentävirheistä. 3

4 Tämän asiakirjan sisällön jäljentäminen ja jakelu kokonaan tai osittain on kielletty ilman Talomat Oy:n antamaa kirjallista lupaa. TALOMAT Talomat -järjestelmän keskeisin toiminto on älykäs valaistuksen ohjaus, jonka lisäksi järjestelmään voidaan liittää myös muita ominaisuuksia. Talomat -järjestelmä toimii turvallisella 12 tai 24 V:n pienoisjännitteellä riippuen siihen liitetyn muuntajan jännitteestä. Jännite muutetaan yhdellä pistorasiaan liitettävällä muuntajalla, joten valoryhmiä kytkettäessä ei tarvita erillisiä muuntajia. Valaisimet valitaan muuntajan jännitteestä riippuen joko 12 tai 24 V:n tasajännitteelle sopiviksi. Vakiovirtaohjattuja valaisimia käytettäessä valaisimen virta on rajoitettava erillisillä drivereilla. Matalampi käyttöjännite mahdollistaa myös itse tuotetun energian käytön. Näin aurinko- tai tuulisähkön liittäminen järjestelmään on yksinkertaista, sillä niiden toimintajännite on tyypillisesti 12 tai 24 volttia. Talomat -tuotteilla on 2 (kahden) vuoden takuu. Takuu astuu voimaan ostopäivästä. Huom! Ohjausyksikkö pitää kiinnittää ja kytkeä asennusohjeiden mukaisesti ennen järjestelmän käyttöä. Takuu ei ole voimassa, jos toimitettuja asennus- ja käyttöohjeita ei ole noudatettu. 4

5 ASENNUS Talomat Light järjestelmän ohjausyksikkö on sisäänrakennettava osavalmiste, joka tulee asentaa palokoteloon kuten talon ryhmäkeskukseen tai erilliseen paloluokiteltuun asennuskoteloon. Ohjausyksikön sähkönsyöttö 12/24VDC kytketään erillisestä AC/DC teholähteestä. Teholähteen lähtöjännite on oltava välillä VDC tai 24-28VDC. Teholähteen asennuksessa tulee huomioida ja varmistaa riittävä kosketussuojaus ja erotusmahdollisuus AC-verkosta. Teholähteen ja ohjausyksiön välinen kaapelointi pitää mitoittaa teholähteen maksimi virralle. Asennuksessa tulee noudattaa kansallisia asennus- ja laitestandardeja. Teholähteen ja valaistuksen mitoituksessa on huomioitava, että 12 voltin jännitteellä ohjausyksikön suurin virransyöttökyky on 20 A (240W). Ohjausyksikössä on 6 kpl 6 A (70W) himmennettävää lähtöä ja 2 kpl 1 A (12W) ei himmennettävää lähtöä. Suositeltava teholähde on Meanwell HLG-240H-12A, jonka lähtöjännite on 12V ja virransyöttökyky 16A. Tämä riittää n 200W valaistuskuormalle. HUOMIO! Jos laitteistoon kytketään teholähde, jossa on muu kuin Talomat -yhteensopiva virtaliitin, tarkista jännitteen napaisuus oikeaksi! Virhekytkentä saattaa vioittaa ohjausyksikön. 5

6 JOHDOTUS Järjestelmään liitetyt valaisimet voidaan johdottaa suoraan ohjausyksikössä oleviin lähtöpuolen liittimiin 1-8, esimeriksi Halofix 2x1,5 kaapelilla. Tällöin ohjausyksikkö koteloineen suositellaan sijoitettavaksi mahdollisimman lähelle valaistavaa kohdetta, keittiössä esimerkiksi kaapin päälle tai sokkeliin. Ohjausyksikkö voi sijaita myös kauempana valaistavasta kohteesta, kuten teknisessä tilassa. Tällöin on hyvä käyttää esimerkiksi MMO 7x1,5 N kaapelia ja valaistavan kohteen lähelle sijoitettavaa jakorasiaa valaisinten kytkemiseen. Talomat -kytkin ja liiketunnistin johdotetaan KLMA 4x0.8 kaapelilla. Kytkinsovittimille riittää johdotukseksi KLMA 2x0.8, mutta 6

7 kytkinsovittimet voidaan johdottaa myös samalla johdolla Talomat - kytkimen kanssa, käyttäen samaa miinus -johdinta. Johdot kytketään ohjausyksikköön sivulla 7 olevan kytkentäkaavion mukaisesti. 7

8 KYTKENTÄKAAVIO 8

9 9

10 ! KYTKIMET Talomat -tilavalaistuskytkintä kytkiessä tarkista, että piirilevyllä oleva DIP kytkin 1 on käännetty ON -asentoon ja DIP -kytkin 2 OFF - asentoon alla olevan kuvan mukaisesti. Kytkinsovittimeen on mahdollista liittää kahdeksan valoryhmän kaikki valopainikkeet. Johdotuksen vähentämiseksi Talomat Light -paketti sisältää kuitenkin kaksi kytkinsovitinta, joten kutakin valoryhmää voidaan ohjata kahdesta eri kytkinsovittimesta. Käytäväkytkennässä useampia yksittäisiä kytkimiä voi myös asentaa rinnakkain samaan kytkinsovittimen porttiin. Alla 10

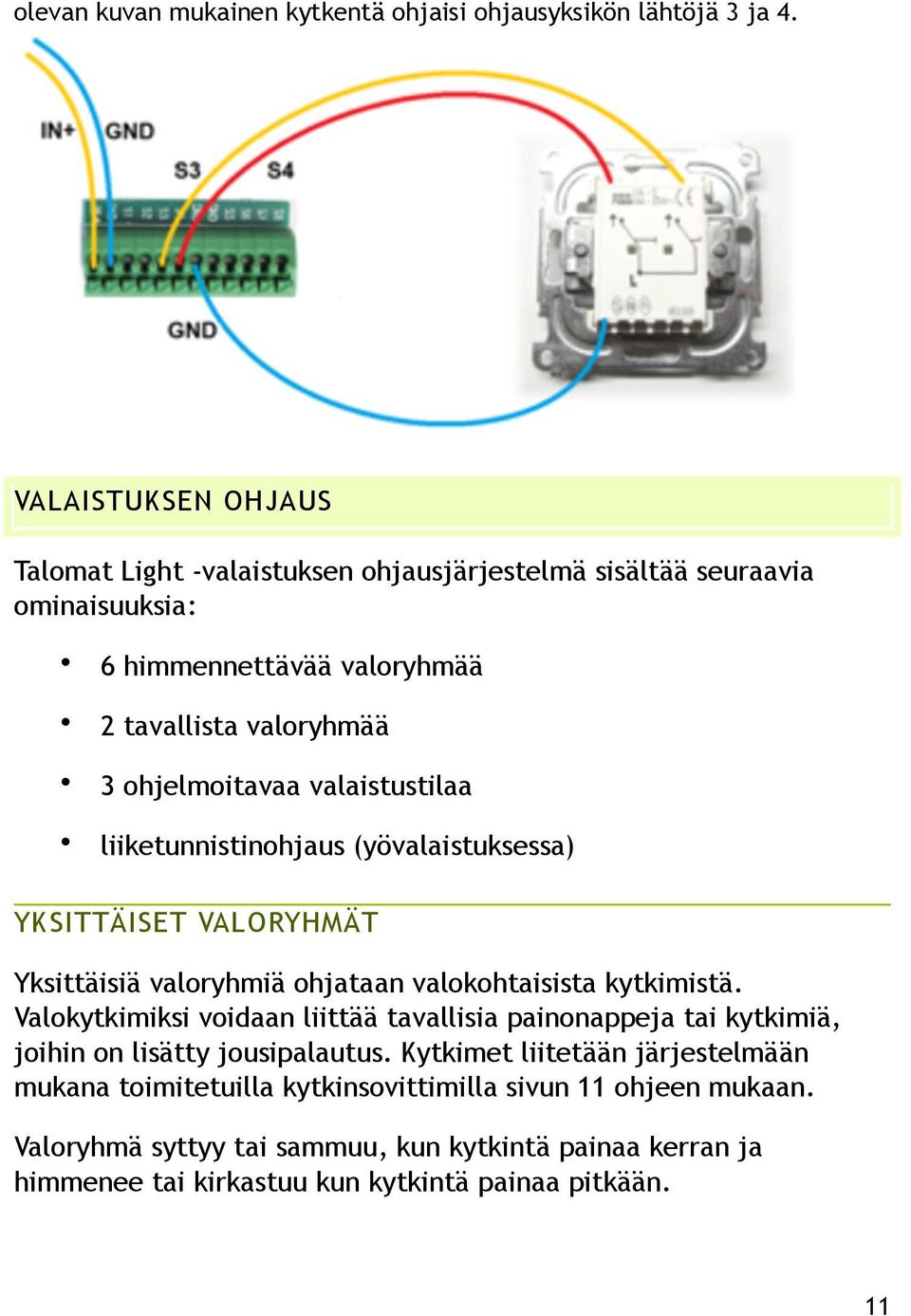

11 ! olevan kuvan mukainen kytkentä ohjaisi ohjausyksikön lähtöjä 3 ja 4. VALAISTUKSEN OHJAUS Talomat Light -valaistuksen ohjausjärjestelmä sisältää seuraavia ominaisuuksia: 6 himmennettävää valoryhmää 2 tavallista valoryhmää 3 ohjelmoitavaa valaistustilaa liiketunnistinohjaus (yövalaistuksessa) YKSITTÄISET VALORYHMÄT Yksittäisiä valoryhmiä ohjataan valokohtaisista kytkimistä. Valokytkimiksi voidaan liittää tavallisia painonappeja tai kytkimiä, joihin on lisätty jousipalautus. Kytkimet liitetään järjestelmään mukana toimitetuilla kytkinsovittimilla sivun 11 ohjeen mukaan. Valoryhmä syttyy tai sammuu, kun kytkintä painaa kerran ja himmenee tai kirkastuu kun kytkintä painaa pitkään. 11

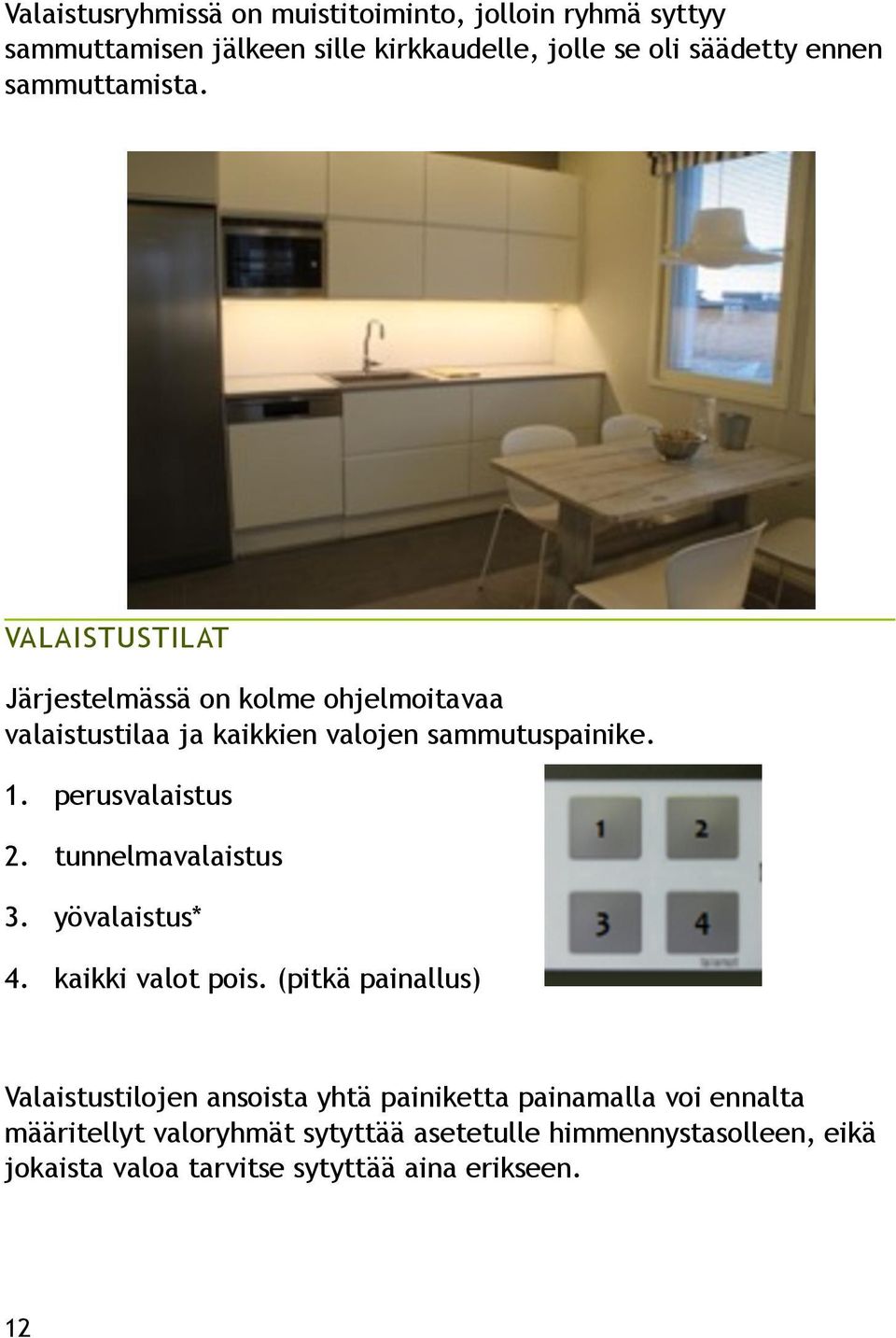

12 Valaistusryhmissä on muistitoiminto, jolloin ryhmä syttyy sammuttamisen jälkeen sille kirkkaudelle, jolle se oli säädetty ennen sammuttamista. VALAISTUSTILAT Järjestelmässä on kolme ohjelmoitavaa valaistustilaa ja kaikkien valojen sammutuspainike. 1. perusvalaistus 2. tunnelmavalaistus 3. yövalaistus* 4. kaikki valot pois. (pitkä painallus) Valaistustilojen ansoista yhtä painiketta painamalla voi ennalta määritellyt valoryhmät sytyttää asetetulle himmennystasolleen, eikä jokaista valoa tarvitse sytyttää aina erikseen. 12

13 Haluttu valaistustila valitaan 4-osaisesta Talomat -painikkeesta. Kaikkien valojen sammutuspainiketta on pidettävä pohjaan painettuna 2 sekuntia. *Yövalaistustilaa voi ohjata myös liiketunnistimella. Yö-tilaan ohjelmoidut valaisimet syttyvät heti kun yö-tila kytketään päälle ja tämän jälkeen aina kun liiketunnistin havaitsee liikettä. Valot sammuvat kuitenkin jos yö-tilan kytkemisestä tai viimeisimmästä liikkeestä on kulunut 10 min. Huomaa, että 10 min viiveen jälkeen sammuvat myös ne valot, jotka on sytytetty kytkimestä yö-tilassa olevien valojen lisäksi. Perus- ja tunnelmavalaistustiloissa liiketunnistimella ei ole toimintoa. Mikäli järjestelmään ei liitetä liiketunnistinta, niin yö-tilaan ohjelmoidut valot pysyvät päällä kunnes yö-tila kytketään pois tai valot sammutetaan valokytkimistä. 13

14 VALAISTUSTILOJEN OHJELMOINTI Käyttäjä voi ohjelmoida valaistustilat itse. Ohjelmointi aloitetaan painamalla haluttua valaistustilapainiketta 2 sekunnin ajan, jolloin painikkeen taustavalot alkavat vilkkua. Tämän jälkeen asetellaan halutut valoryhmät päälle ja niiden himmennys haluttuun tasoon. Ohjelmoitu tila tallennetaan painamalla samaa valaistustilapainiketta uudelleen. Merkkinä tallennuksesta taustavalo lopettaa vilkkumisen. 14 8

15 15
