1 1 (5) Liite 5 HANKINNALLE ASETETTUJA VAATIMUKSIA HANKITTAVA PALVELU: LASERKEILAUS JA ORTOKUVAT 2015 KERAVAN, JÄRVENPÄÄN JA TUUSULAN ALUEILTA Lomakkeessa kuvataan hankittava palvelu, sille asetettavia sekä hankinnalle asetettavia. Lomakkeen perustiedot Hankinta: Laserkeilaus ja ortokuvat 2015 Keravan, Järvenpään ja Tuusulan alueilta Hankintayksikkö: Järvenpään kaupunki 1. Hankinnan tausta ja tarkoitus Hankintayksikön tavoitteena on hankkia ostopalveluna ortokuvat koko Keravan kaupungin alueelta, laserkeilausaineisto ja ortokuvat koko Järvenpään kaupungin alueelta ja osasta Tuusulan kunnan aluetta sekä optiona maastomalliaineisto osasta Tuusulan kunnan aluetta tarjouspyyntöasiakirjojen mukaisesti. Ortokuvien lopputuote on ns. maanpintaortokuva. 2. Hankinnan kohde a) Yleistä Hankinnan kohdealue/keravan kaupunki Alueen pinta-ala: 3100 ha Hankittava tuote/palvelu: ortokuvat Hankinnan kohdealue/järvenpään kaupunki: koko kaupungin alue Alueen pinta-ala: 4000 ha Hankittavat tuotteet/palvelu: laserkeilausaineisto ja yhtäaikaiset ortokuvat Hankinnan kohdealue/tuusulan kunta Alueen pinta-ala: 2200 ha aluerajauksen mukaan Hankittavat tuotteet/palvelu: laserkeilausaineisto ja yhtäaikaiset ortokuvat Optio: Hankinnan kohdealue/tuusulan kunta Alueen pinta-ala: 2200 ha aluerajauksen mukaan Hankittavat tuotteet/palvelu: maastomalli

2 2 (5) b) Käyttötarkoitus Palvelun tarkoituksena on tuottaa tilaajalle kohdan (2 a, hankinnan kohteet) määrittelyt huomioiden luokiteltua laserkeilausaineistoa ja samanaikaisia ortokuvia. Pistepilveä ja ortokuvia käytetään maastoja kaupunkimallien tuottamiseen, kantakartan 1:500 ajantasaistukseen ja N2000 korkeuskäyrien tuottamiseen. Sijaintitarkkuusvaatimus on kaavoitusmittausohjeiden mukainen mittausluokka 1e. Jäljempänä on kuvattu palvelun tekninen määrittely. Optiona pyydettyä laserkeilausaineistosta tuotettua maastomallia käytetään kunnallistekniikan suunnittelun pohja-aineistona. 3. Hankinnan kohteelle asetettuja a) Yleiset vaatimukset Laserkeilaus on suoritettava tarjouspyynnön mukaisessa toteutusaikataulussa. Laserkeilausaineiston tulee sopia kohdan 2b mukaiseen käyttötarkoitukseen. Työssä saa käyttää vain yleisesti hyväksyttyjä työmenetelmiä, ohjelmistoja ja laitteita. Laserkeilainlaitteistoon pitää kuulua GPS/INS-laitteisto ja kameran sisäinen orientointi pitää olla stabiili koko tiedonkeräyksen ajan. Tiedonkeräyksen aikaisen lentosään on oltava näkyvyydeltään hyvä. Kohteen ja sensorin välissä ei saa olla pilviä. Kohteelle ei saa tulla häiritseviä pilven varjoja. Kuvien pitää olla mittauskelpoisia koko tilatulla alueella. Auringon korkeuskulman tulee olla vähintään 25 astetta, ellei erityisissä vaatimuksissa muuta edellytetä. Laserkeilauksen sivupeiton tulee olla vähintään 30%. Tällä tarkoitetaan jonotuksen suunnitteluarvoa, joka takaa, että keilauslinjojen väliin ei jää keilaamatonta aluetta. Keilausjonojen on oltava suoria, tilattavaan alueeseen ei saa sisältyä kaarroksissa syntynyttä pisteistöä, eikä pisteaineistossa saa olla rakoja keilausjonojen välillä. Laserkeilausta ei saa suorittaa sateen aikana tai välittömästi sateen jälkeen. Kohteella ei saa olla lunta. Alueella lentotoimintaa rajoittaa Helsinki-Vantaan lentoaseman lentoliikenne. Tarjoajan vastuulla on lentoajankohdan sopiminen ja tarvittavan tiedottamisen järjestäminen paikallisesti. Hankkeen vaatimista maastotöistä vastaa tilaaja. Mittaukset suoritetaan ETRS/GK25FIN tasokoordinaatistoon ja N2000 korkeusjärjestelmään. Tarkempi alustava työsuunnitelma on liitettävä tarjoukseen.

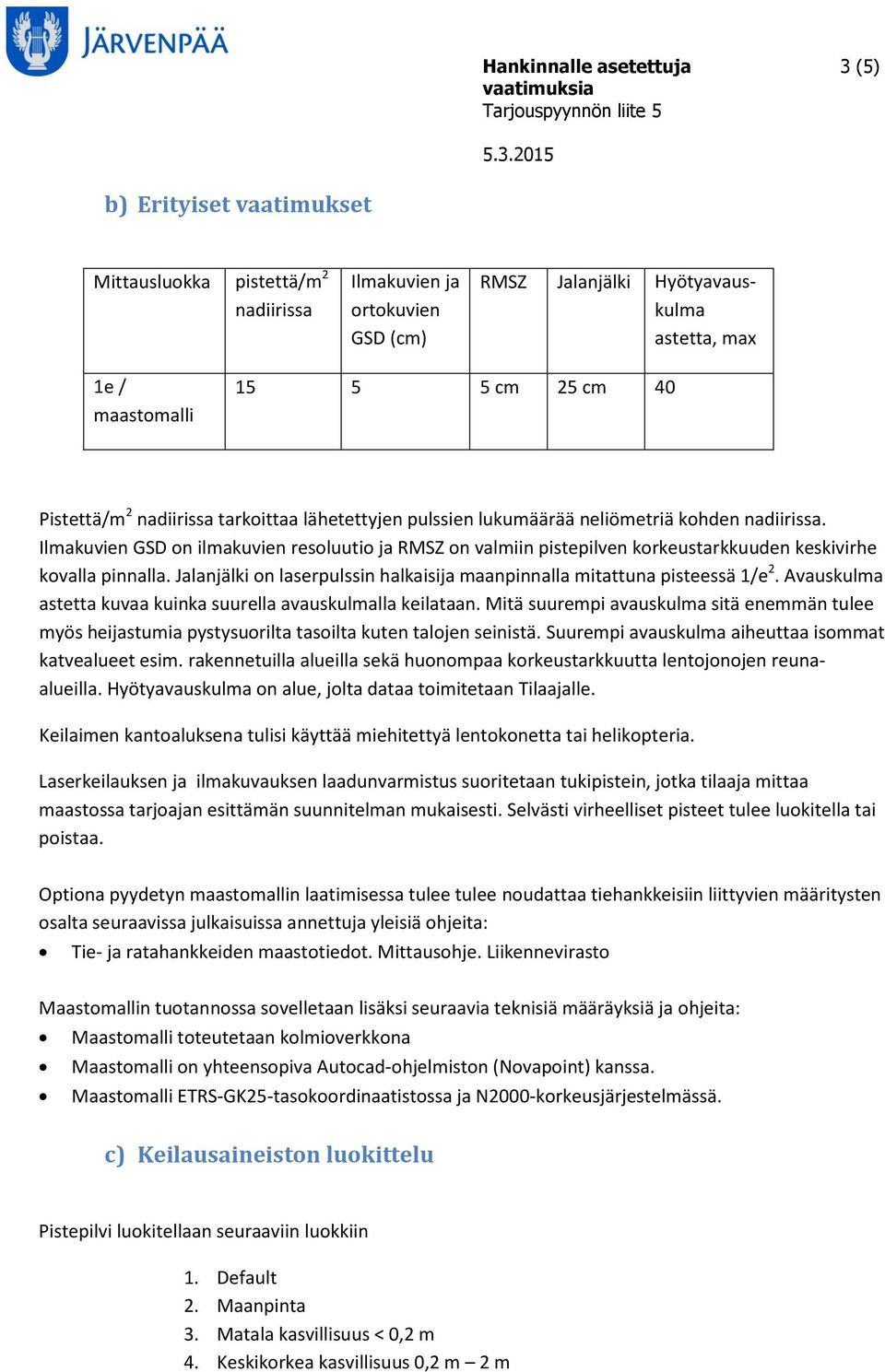

3 b) Erityiset vaatimukset 3 (5) Mittausluokka pistettä/m 2 nadiirissa Ilmakuvien ja ortokuvien GSD (cm) RMSZ Jalanjälki Hyötyavauskulma astetta, max 1e / maastomalli cm 25 cm 40 Pistettä/m 2 nadiirissa tarkoittaa lähetettyjen pulssien lukumäärää neliömetriä kohden nadiirissa. Ilmakuvien GSD on ilmakuvien resoluutio ja RMSZ on valmiin pistepilven korkeustarkkuuden keskivirhe kovalla pinnalla. Jalanjälki on laserpulssin halkaisija maanpinnalla mitattuna pisteessä 1/e 2. Avauskulma astetta kuvaa kuinka suurella avauskulmalla keilataan. Mitä suurempi avauskulma sitä enemmän tulee myös heijastumia pystysuorilta tasoilta kuten talojen seinistä. Suurempi avauskulma aiheuttaa isommat katvealueet esim. rakennetuilla alueilla sekä huonompaa korkeustarkkuutta lentojonojen reunaalueilla. Hyötyavauskulma on alue, jolta dataa toimitetaan Tilaajalle. Keilaimen kantoaluksena tulisi käyttää miehitettyä lentokonetta tai helikopteria. Laserkeilauksen ja ilmakuvauksen laadunvarmistus suoritetaan tukipistein, jotka tilaaja mittaa maastossa tarjoajan esittämän suunnitelman mukaisesti. Selvästi virheelliset pisteet tulee luokitella tai poistaa. Optiona pyydetyn maastomallin laatimisessa tulee tulee noudattaa tiehankkeisiin liittyvien määritysten osalta seuraavissa julkaisuissa annettuja yleisiä ohjeita: Tie- ja ratahankkeiden maastotiedot. Mittausohje. Liikennevirasto Maastomallin tuotannossa sovelletaan lisäksi seuraavia teknisiä määräyksiä ja ohjeita: Maastomalli toteutetaan kolmioverkkona Maastomalli on yhteensopiva Autocad-ohjelmiston (Novapoint) kanssa. Maastomalli ETRS-GK25-tasokoordinaatistossa ja N2000-korkeusjärjestelmässä. c) Keilausaineiston luokittelu Pistepilvi luokitellaan seuraaviin luokkiin 1. Default 2. Maanpinta 3. Matala kasvillisuus < 0,2 m 4. Keskikorkea kasvillisuus 0,2 m 2 m

4 4 (5) 5. Korkea kasvillisuus > 2 m 6. Rakennus 7. Virheelliset matalat pisteet 8. Mallin ankkuripisteet 9. Vesi 10. Silta 11. Tie 12. Peittoalue d) Tilaajalle toimitettavat tuotteet ( aineistot kunnittain ja kuntarajojen kohdalla molemmille) lentolinjojen harmonisoinnin ja laserkeilausaineiston käsittelydokumentit, joista selviää tehdyt korjaukset ja käytetyt parametrit sekä aineiston sijaintitarkkuus laserkeilauksen raakadata o laseraineisto o lentoratatiedot (ns. trajektorit) o GPS/INS-tiedot o kamerakalibrointitiedot o kuvien aikaleimatiedot o muut keilauksessa syntyneet aineistot kalibroitu, yhteen sovitettu ja luokiteltu laserpisteistö ETRS/GK25FIN-koordinaatistossa, N2000- korkeusjärjestelmässä ja LAS/LAZ-formaatissa tilaajan määrittelemässä blokkijaossa laserkeilausaineiston käsittelydokumentit, joista selviää aineistolle tehdyt korjaukset ja käytetyt parametrit kaikki data toimitetaan siirtokovalevyillä, jotka jäävät tilaajalle erikseen pyydettäessä tarjoaja toimittaa käsittelemättömän laserpisteistön ja sen kalibrointiin käytetyt projektitiedostot ilmakuvat pakkaamattomina raakakuvina TIFF-formaatissa digitaaliset ortokuvat 5 cm pikselikoolla sekä TIFF- että ECW-formaatissa ETRS-GK25 koordinaatistoon geokoodattuna. Mosaikointisaumat eivät saa erottua häiritsevästi mosaiikissa Lehti- ja blokkijako sekä laserpisteille että ortokuville on 1 km x 1 km kuvista tulee muodostaa erilliset koko Keravan ja koko Järvenpään alueet sekä Tuusulan hankintaalueen kattavat ortokuvakoosteet ECW-formaatissa, mosaikointisaumat eivät saa erottua häiritsevästi mosaiikissa ilmakuvien käsittelydokumentit, joista selviää tehdyt korjaukset ja käytetyt parametrit, kameran kalibrointitiedot sekä sijaintitarkkuus työkertomus mahdollisesti Tuusulan aineistosta tuotettu maastomalli (optio)

5 5 (5) e) Laitteisto- ja ohjelmistovaatimukset Laserkeilaus tulee suorittaa integroidulla kameralla varustetulla laserkeilausjärjestelmällä. Sekä keilaimen että kameran tehdaskalibrointi tulee olla suoritettu laitevalmistajan toimesta. Molempien laitteiden kalibrointitodistukset tulisi toimittaa tilaajalle pyynnöstä. Sen lisäksi keilaimen tulisi olla kalibroitua viimeisen asennuksen jälkeen operaattorin toimesta. Laserkeilausjärjestelmän tulee olla varustettuna GPS/INS-järjestelmällä ja stabilointisensoriripustuksella. f) Tiedonsiirtovaatimukset Laser- ja kuva-aineistot toimitetaan tilaajalle USB-kovalevyillä, jotka jäävät tilaajalle. 4. g) Työn tarkastaminen ja hyväksyminen Tilaaja tarkastaa työn kahden viikon kuluessa työn luovutuksesta. Konsultti on velvollinen korjaamaan tarkastuksessa havaitut virheet ja toimittamaan lopullisen aineiston 1 kuukauden kuluessa tarkastuksesta. h) Arkistointi Konsultti arkistoi työssä syntyneen aineiston 36 kk ajan työn hyväksymisen jälkeen i) Veloitusperusteet Veloitusperusteena on kiinteä kokonaishinta. j) Sopimussakko Sopimussakko määräytyy noudattaen hankintojen yleisiä sopimusehtoja (Jyse 2014 Palvelut ). k) Maksupostit 60%, kun laserkeilaus ja ortokuvaus on suoritettu hyväksytysti 40%, kun tilattu aineisto on toimitettu ja tilaaja on hyväksynyt työn
