1 Laserkeilaus ja rakennettu ympäristö, Teemu Salonen Apulaiskaupungingeodeetti Porin kaupunki

2 Teemu Salonen Apulaiskaupungingeodeetti Esityksen sisältö: - Maanmittauslaitoksen laserkeilausaineistojen hyödyntäminen kaupunkiympäristössä (Pori) tähän mennessä - Ensikokemuksia Maanmittauslaitokset Laser2020- projektissa tuotetusta laserkeilausaineistosta ja sen käyttömahdollisuuksista Aineistoa tähän esityksen pohjaksi ovat tuottaneet/toimittaneet: Tiedot poistettu tietosuojasyistä

3 Miten olemme hyödyntäneet Maanmittauslaitoksen laserkeilausaineistoja tähän mennessä Laserkeilausaineisto - 0,5 pistettä/m2 - korkeustarkkuuden keskivirhe (yksiselitteisillä kohteilla) on enintään 15 cm - tasotarkkuuden keskivirhe (yksiselitteisillä kohteilla) enintään 60 cm

4 Miten olemme hyödyntäneet Maanmittauslaitoksen laserkeilausaineistoa 0,5 pistettä/m2 tähän mennessä Kantakartta - Maanmittauslaitoksen km2-korkeusmallista tuotatettu tai tuotettu korkeuskäyriä Massalaskenta - Maanmittauslaitoksen km2-korkeusmallin perusteella Suunnittelu - Korkeustietoja korkeusmallista

5 Miten olemme hyödyntäneet Maanmittauslaitoksen laserkeilausaineistoa 0,5 pistettä/m2 tähän mennessä Tulvasuojelu Taustaa: Kokemäenjoen vesistön valuma-alue on km 2, Suomen 4. suurin Pori Tampere Hämeen -linna

Miten olemme hyödyntäneet Maanmittauslaitoksen laserkeilausaineistoa 0,5 pistettä/m2 tähän mennessä Tulvasuojelu - Pori vahingonvaaran perusteella Suomen merkittävin tulvariskikohde -

6 Miten olemme hyödyntäneet Maanmittauslaitoksen laserkeilausaineistoa 0,5 pistettä/m2 tähän mennessä Tulvasuojelu - Pori vahingonvaaran perusteella Suomen merkittävin tulvariskikohde - Vesistötulvan vaara-alue n. 50 km asuntoa, joihin vesi tulisi sisälle asukasta, vettä isolla alueella 1½ m, paikoin yli 2 m - Taloudelliset vahingot n. 3 miljardia (vrt. vuoden 1951 kevättulva)

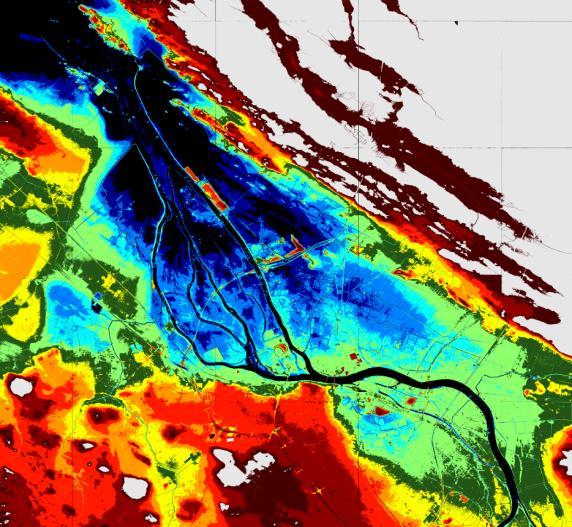

7 Miten olemme hyödyntäneet Maanmittauslaitoksen laserkeilausaineistoa 0,5 pistettä/m2 tähän mennessä Tulvasuojelu - Korkeusmalli km2 lähtötietona niin strategisten kuin operatiivistenkin toimenpiteiden suunnittelussa

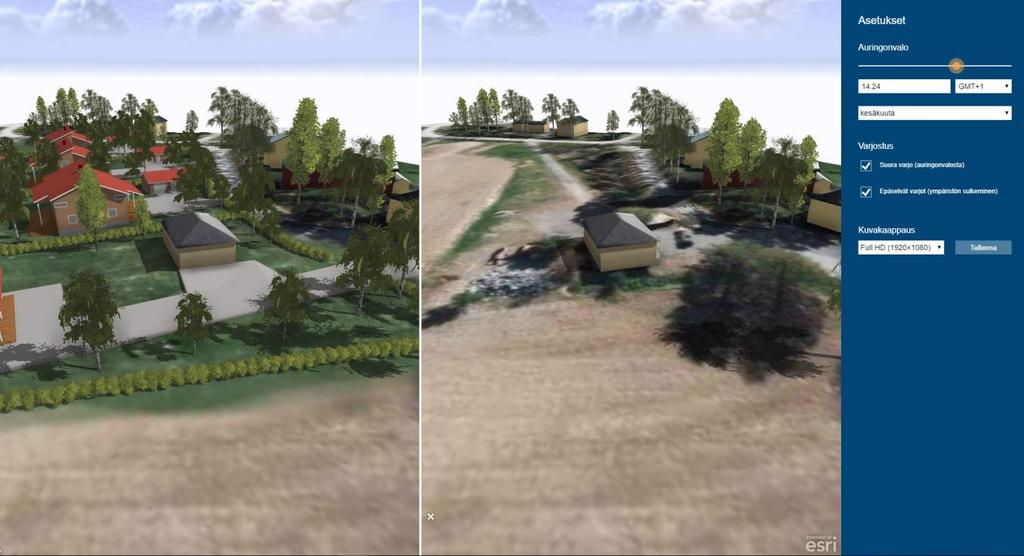

8 Miten olemme hyödyntäneet Maanmittauslaitoksen laserkeilausaineistoa 0,5 pistettä/m2 tähän mennessä 3D-mallinnus - Rakennusten katon korkeusasema ja maanpinnan korkeus laserkeilausaineistosta - Saadaan rakennuksen korkeus

9 Miten olemme hyödyntäneet Maanmittauslaitoksen laserkeilausaineistoa 0,5 pistettä/m2 tähän mennessä fc681c5

10 Ensimmäisiä kokemuksia Laser2020- aineistosta 8 pistettä/m2 Yksi tärkeimpiä tavoitteita on, että ohjelmassa tuotettu laserkeilausaineisto mahdollistaa koko maan kattavan 3D-rakennustiedon tuottamisen. (Tietoa maasta 3/2018) - Aineisto saatiin syys-lokakuussa 2018, joten kokemukset vasta alustavia - Seuraavassa ensimmäisiä kokemuksia ja heränneitä ajatuksia/ideoita

11 Ensimmäisiä kokemuksia Laser2020- aineistosta 8 pistettä/m2 Pistepilvi ja luokittelu

12 Ensimmäisiä kokemuksia Laser2020- aineistosta 8 pistettä/m2 Kattovektorit - Eri kohteissa ja eri keilaimilla eri tuloksia - Puusto jne. vaikuttaa

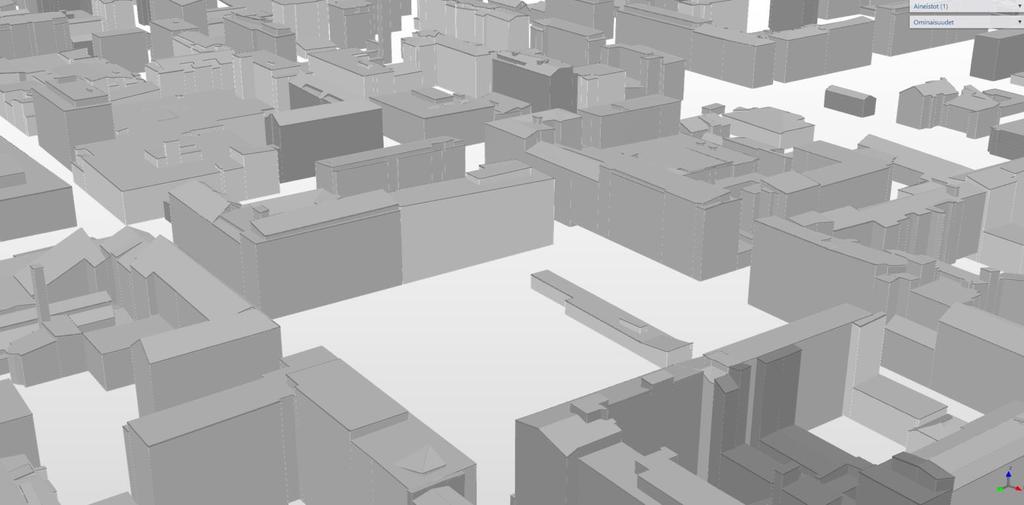

13 Ensimmäisiä kokemuksia Laser2020- aineistosta 8 pistettä/m2 Kattomuodot ja rakennusten mallintaminen

14 Laser2020-aineistosta 8 pistettä/m2, tämän hetken pohdintoja Pistepilvi ja luokittelu - Luokittelun tarkentaminen - Eri keilaimilla tuotettujen aineistojen eri mahdollisuudet Kattovektorit - Uusi(a) kattovektorointeja, kannattaako ja miten kannattaa hyödyntää olemassa olevaa (2D) rakennustietoa Rakennusten mallintaminen - Testejä tulossa, strukturointeja, drone ja pistepilvi kuvalta?

15 Laser2020-projektin mahdollisuuksia ja haasteita rakennetussa ympäristössä Heränneitä ajatuksia, patoturvallisuus ja tulvasuojelu - Porissa patojen määräaikaistarkastus 5. vuoden välein. Seuraava vuonna Laser2020-aineiston tarkkuus riittäisi määräaikaistarkastuksen todennäköisesti esim. mahdollisten patojen painaumien löytämiseen. Asiaa tultaneen tutkimaan - Tulvavaaratilanteessa tehtävään tarkkailuun tai tarkkailuohjelman mukaisiin 2krt/vuosi tarkastuksiin aineistoa ei voi käyttää keilaussyklin ja aineiston saannin viiveen takia. - Aikasarjojen käyttö rantaviivan siirtymisen maankohoamisen, sedimentoitumisen tarkkailuun, keilaussykli riittää hyvin mutta muuttuvatko menetelmät ja formaatit

16 Laser2020-projektin mahdollisuuksia ja haasteita rakennetussa ympäristössä Mahdollisuuksia (hypoteeseja) - Aineiston tarkkuus riittänee moneen, esim. tulvasuojelu, metsänarviointi, vihersuunnittelu, katusuunnittelu, massalaskenta - Rakennusten osalta? Riippunee vaatimuksista.

Laser2020-projektin mahdollisuuksia ja haasteita rakennetussa ympäristössä Haasteita tai mietittävää - Keskusta-alueiden nopeat muutokset vs.

17 Laser2020-projektin mahdollisuuksia ja haasteita rakennetussa ympäristössä Haasteita tai mietittävää - Keskusta-alueiden nopeat muutokset vs. keilaussykli - Mitä kannattaa 3D-mallintaa - Eri vaatimuksia eri ohjelmistoilla - Aineistojen koko - mitä tietoja, millaisena tietorakenteena, mitä julkaistaan, mitä maksaa, mikä formaatti, mikä tietopalveluna, mikä laajennos ja mihin GML-formaattiin - Kansallisen turvallisuuden näkökulma

18 Tarkempia havaintoja ja kokemuksia Toivottavasti jo paikkatietomarkkinoilla 2019 Kysymyksiä?

19 Kiitos mielenkiinnosta
