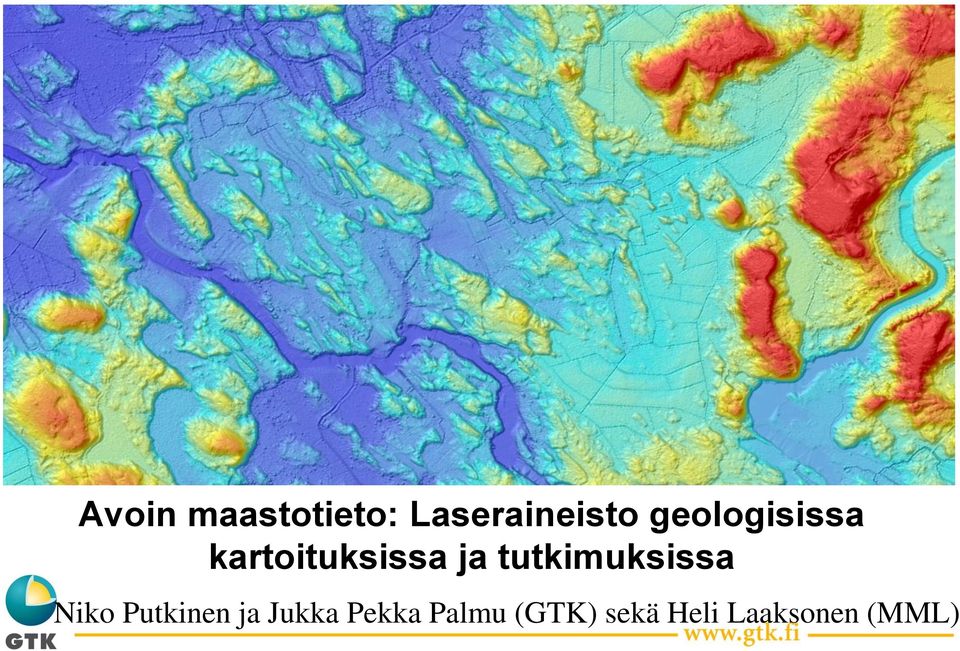

1 Avoin maastotieto: Laseraineisto geologisissa kartoituksissa ja tutkimuksissa Niko Putkinen ja Jukka Pekka Palmu (GTK) sekä Heli Laaksonen (MML)

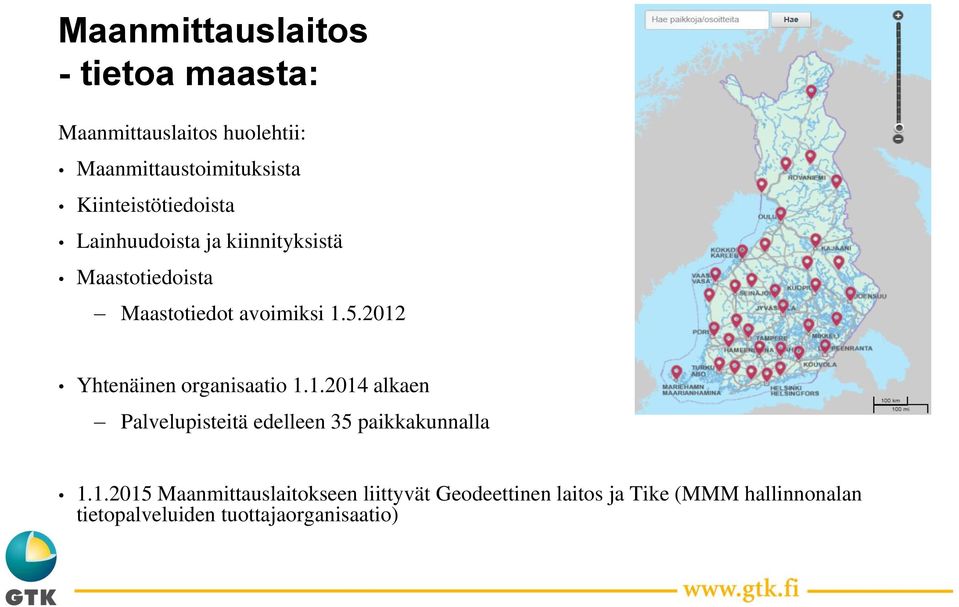

2 Maanmittauslaitos - tietoa maasta: Maanmittauslaitos huolehtii: Maanmittaustoimituksista Kiinteistötiedoista Lainhuudoista ja kiinnityksistä Maastotiedoista Maastotiedot avoimiksi Yhtenäinen organisaatio alkaen Palvelupisteitä edelleen 35 paikkakunnalla Maanmittauslaitokseen liittyvät Geodeettinen laitos ja Tike (MMM hallinnonalan tietopalveluiden tuottajaorganisaatio)

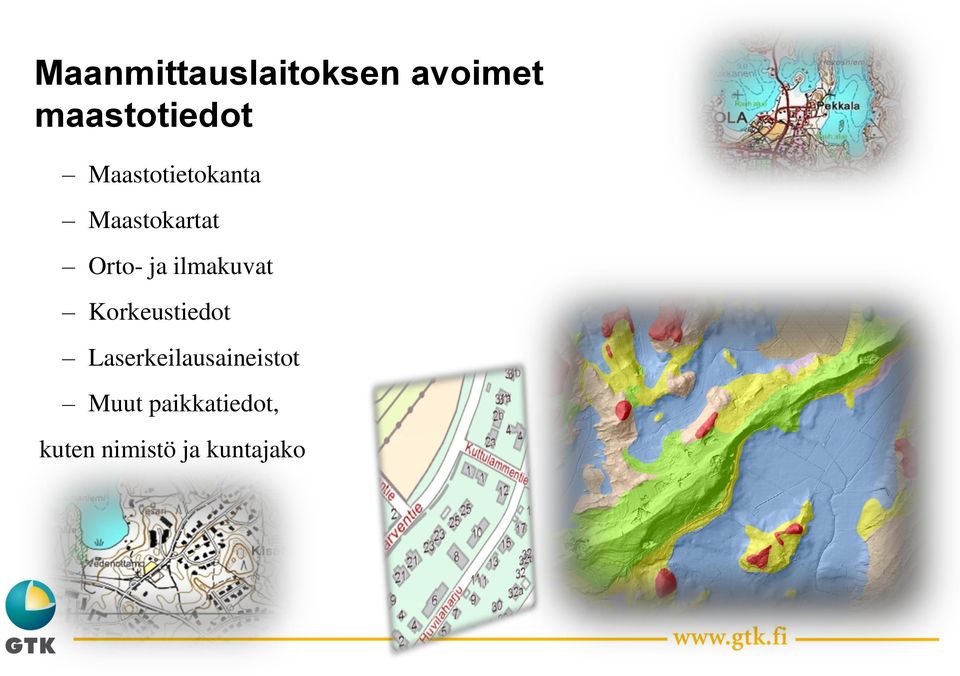

3 Maanmittauslaitoksen avoimet maastotiedot Maastotietokanta Maastokartat Orto- ja ilmakuvat Korkeustiedot Laserkeilausaineistot Muut paikkatiedot, kuten nimistö ja kuntajako

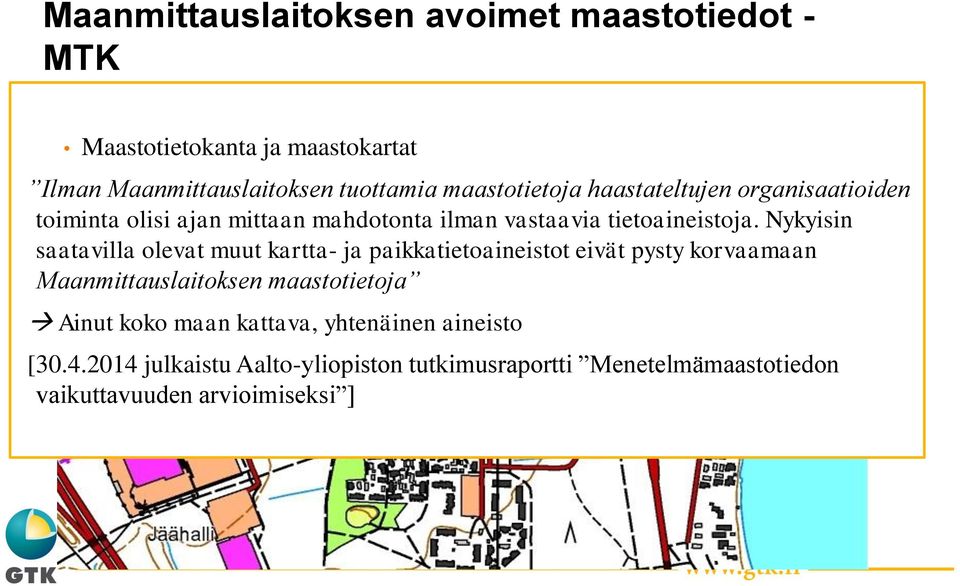

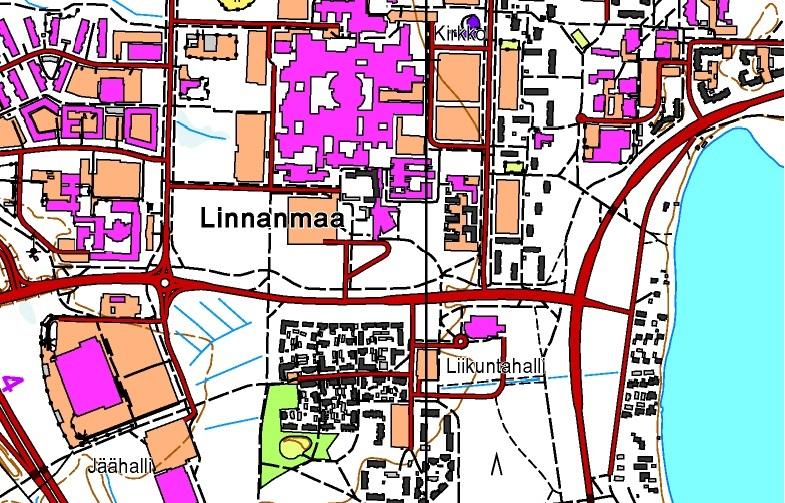

4 Maanmittauslaitoksen avoimet maastotiedot - MTK Maastotietokanta ja maastokartat Ilman Maanmittauslaitoksen tuottamia maastotietoja haastateltujen organisaatioiden toiminta olisi ajan mittaan mahdotonta ilman vastaavia tietoaineistoja. Nykyisin saatavilla olevat muut kartta- ja paikkatietoaineistot eivät pysty korvaamaan Maanmittauslaitoksen maastotietoja Ainut koko maan kattava, yhtenäinen aineisto [ julkaistu Aalto-yliopiston tutkimusraportti Menetelmämaastotiedon vaikuttavuuden arvioimiseksi ]

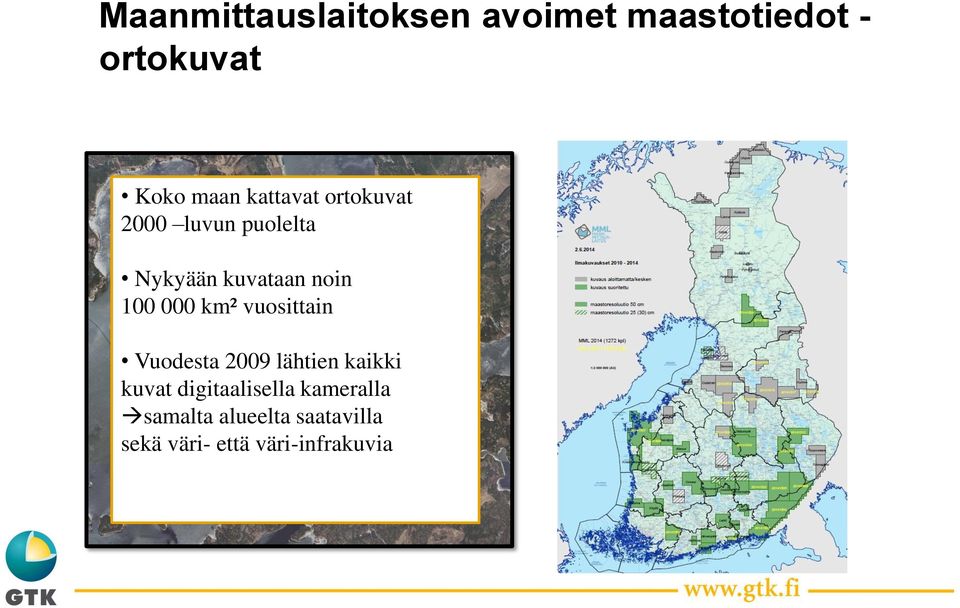

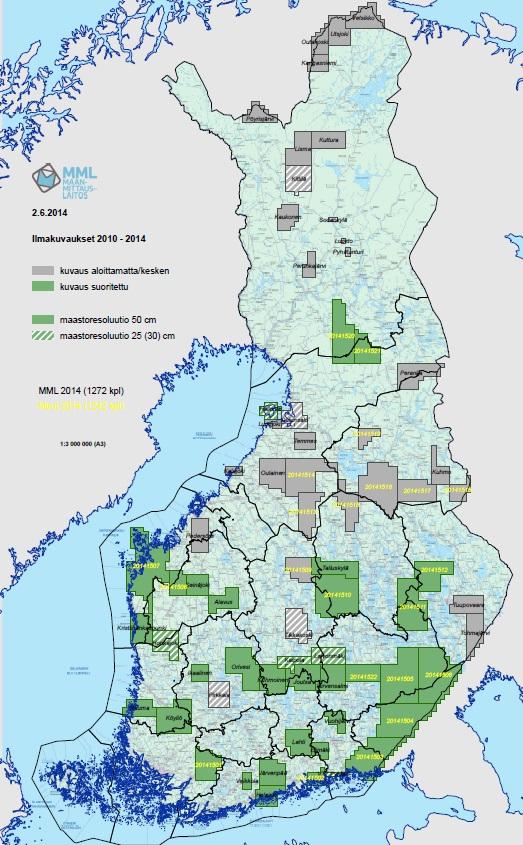

5 Maanmittauslaitoksen avoimet maastotiedot - ortokuvat Koko maan kattavat ortokuvat 2000 luvun puolelta Nykyään kuvataan noin km² vuosittain Vuodesta 2009 lähtien kaikki kuvat digitaalisella kameralla samalta alueelta saatavilla sekä väri- että väri-infrakuvia

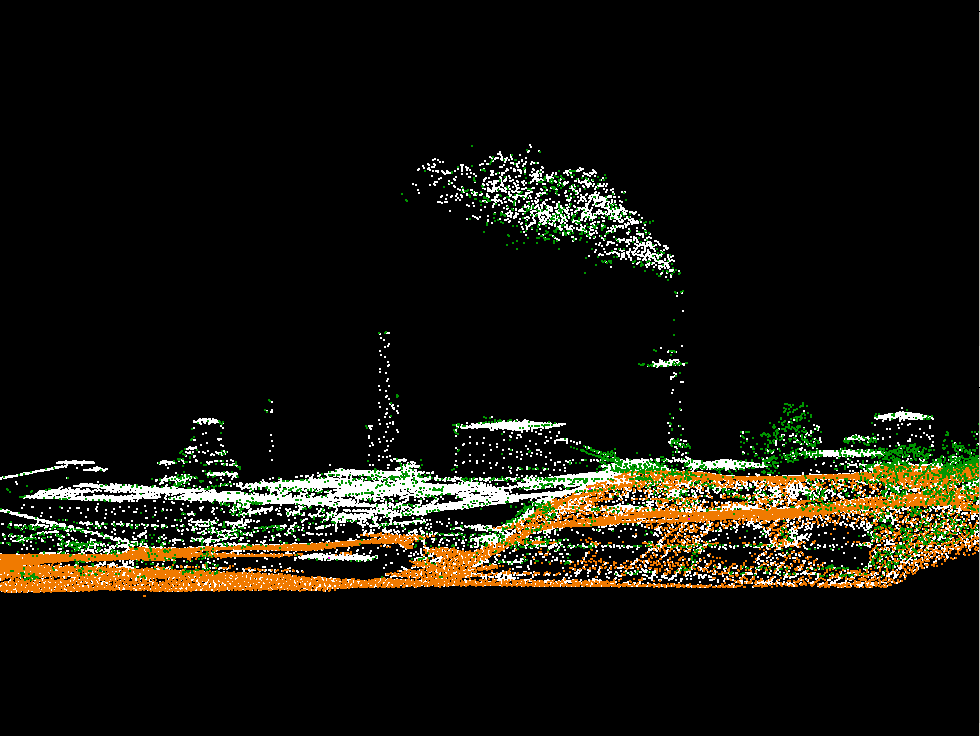

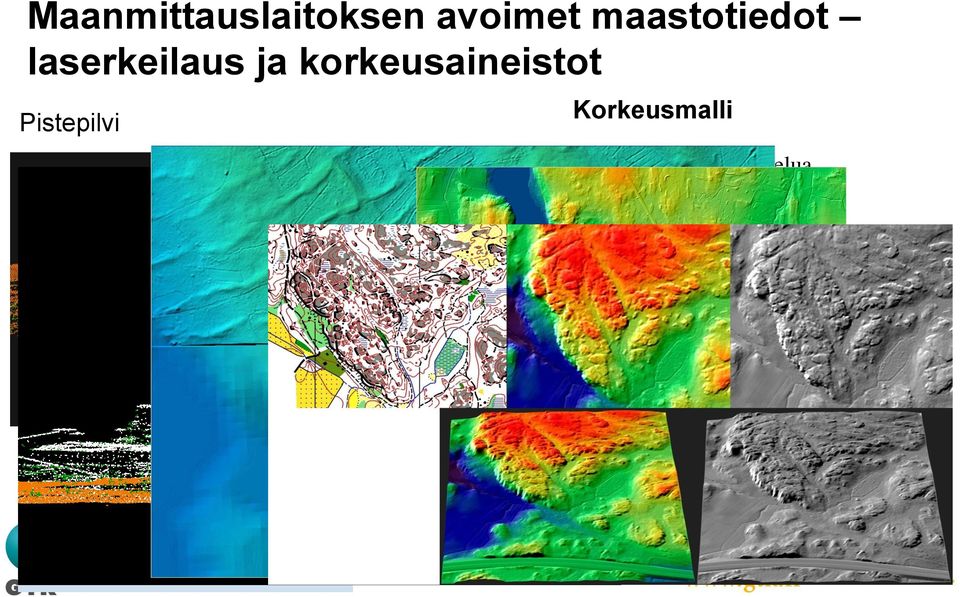

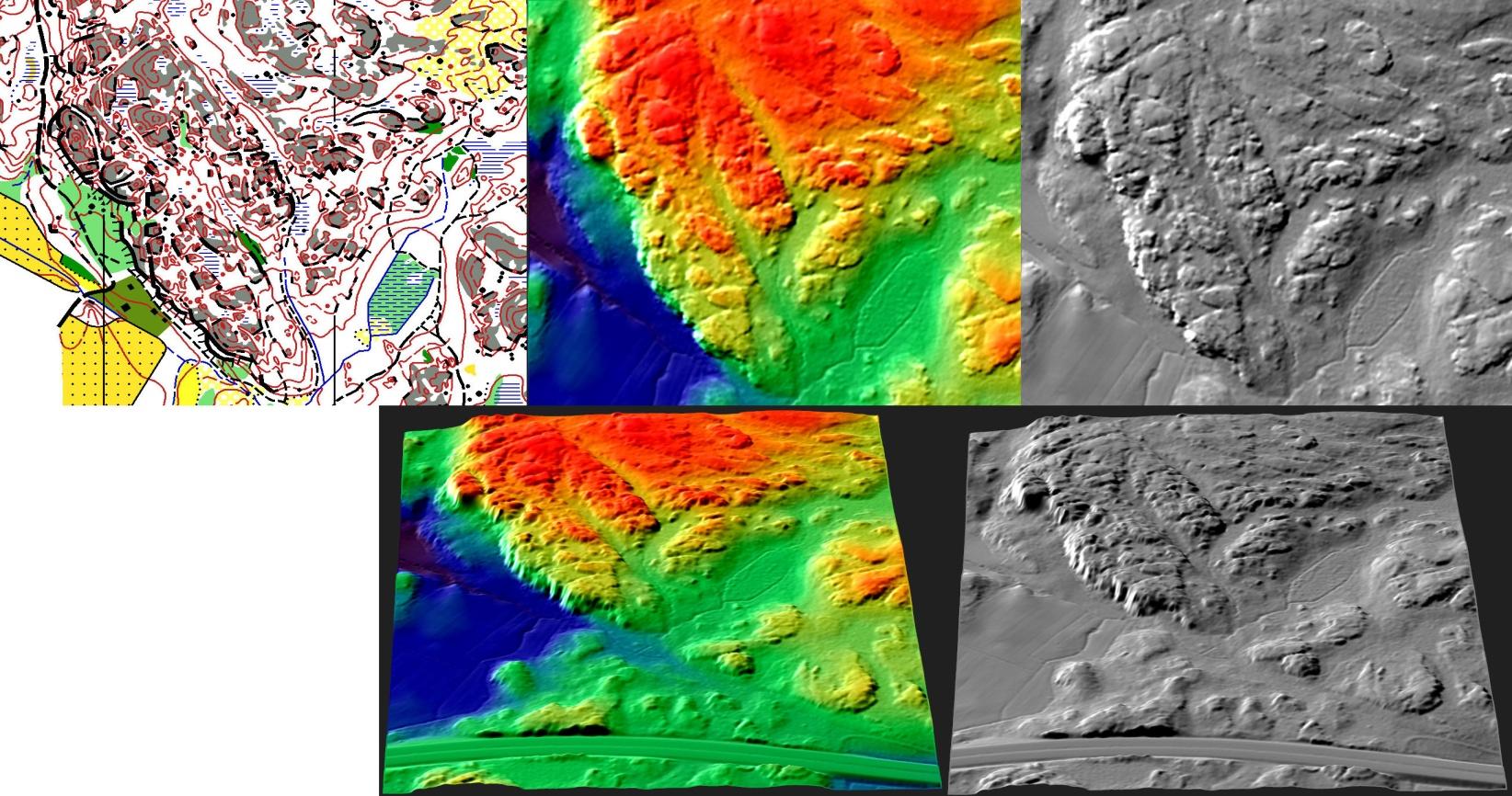

6 Maanmittauslaitoksen avoimet maastotiedot laserkeilaus ja korkeusaineistot Pistepilvi Laserkeilaamalla tuotettava kolmiulotteinen aineisto Korkeusmalli Maanpinnan korkeusvaihtelua kuvaava aineisto Esitetty perinteisesti korkeuskäyrinä (kartoilla) Koko maan kattavat korkeusmallit KM10 ja KM25 Laserkeilaamalla tuotettava uusi korkeusmalli on KM2, jonka korkeustarkkuus on 30 cm.

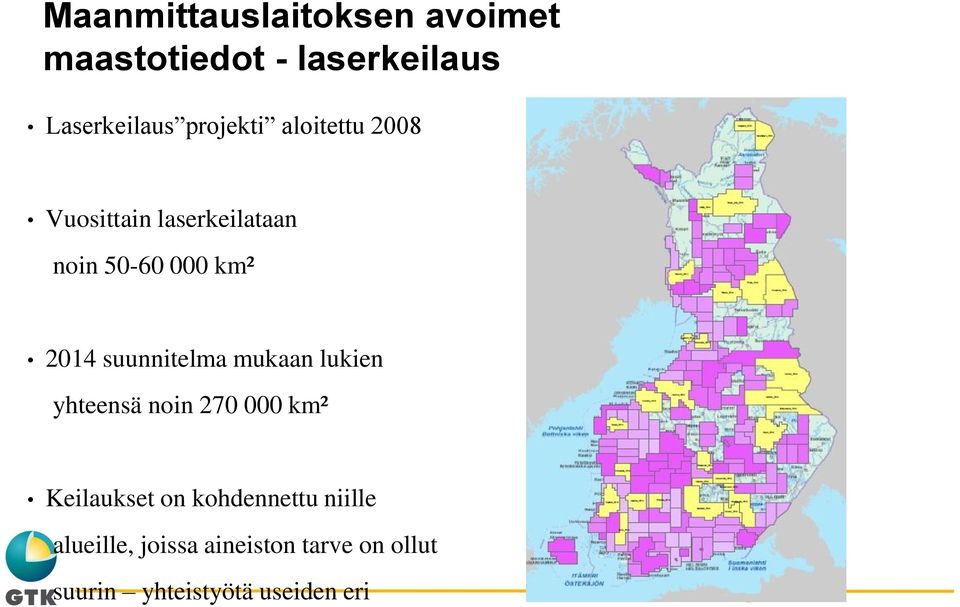

7 Maanmittauslaitoksen avoimet maastotiedot - laserkeilaus Laserkeilaus projekti aloitettu 2008 Vuosittain laserkeilataan noin km² 2014 suunnitelma mukaan lukien yhteensä noin km² Keilaukset on kohdennettu niille alueille, joissa aineiston tarve on ollut suurin yhteistyötä useiden eri

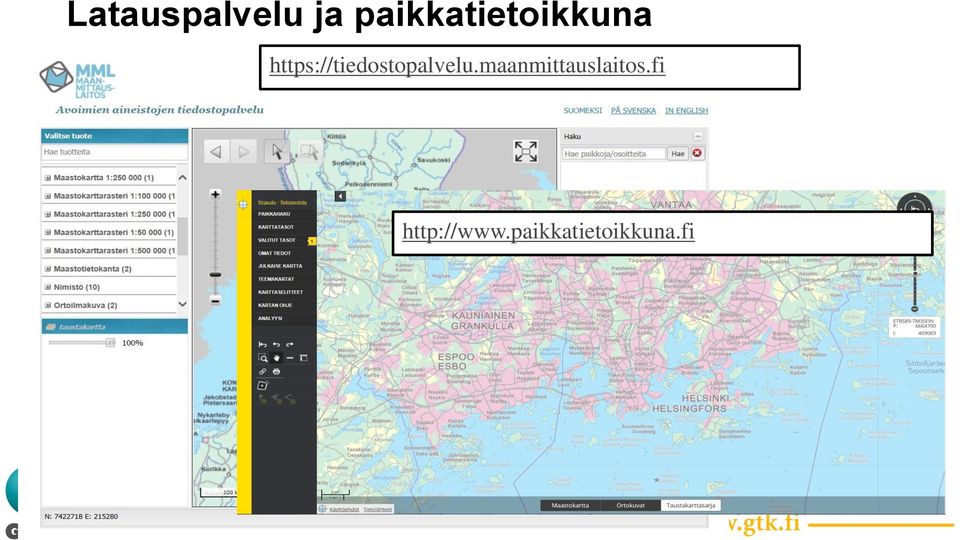

8 Latauspalvelu ja paikkatietoikkuna

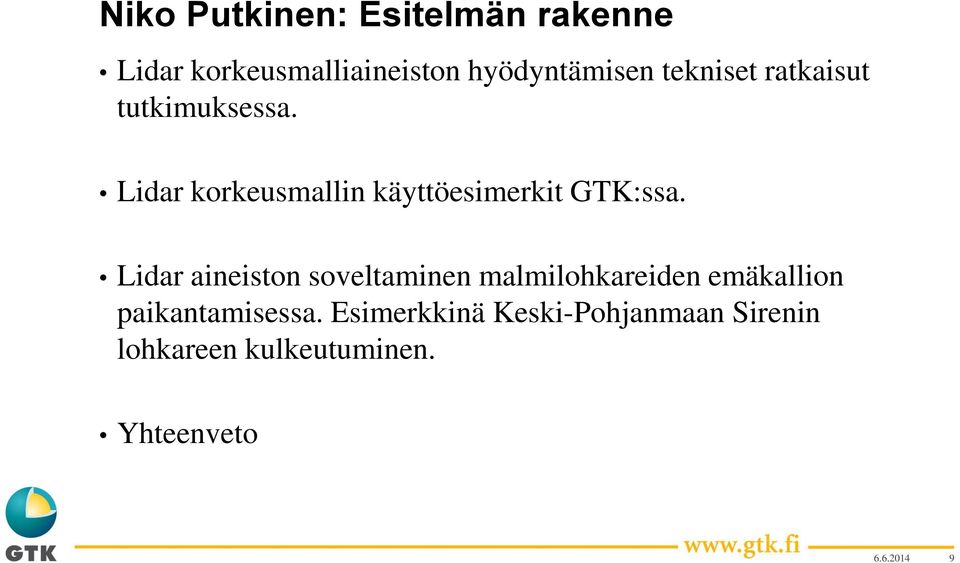

9 Niko Putkinen: Esitelmän rakenne Lidar korkeusmalliaineiston hyödyntämisen tekniset ratkaisut tutkimuksessa. Lidar korkeusmallin käyttöesimerkit GTK:ssa. Lidar aineiston soveltaminen malmilohkareiden emäkallion paikantamisessa. Esimerkkinä Keski-Pohjanmaan Sirenin lohkareen kulkeutuminen. Yhteenveto

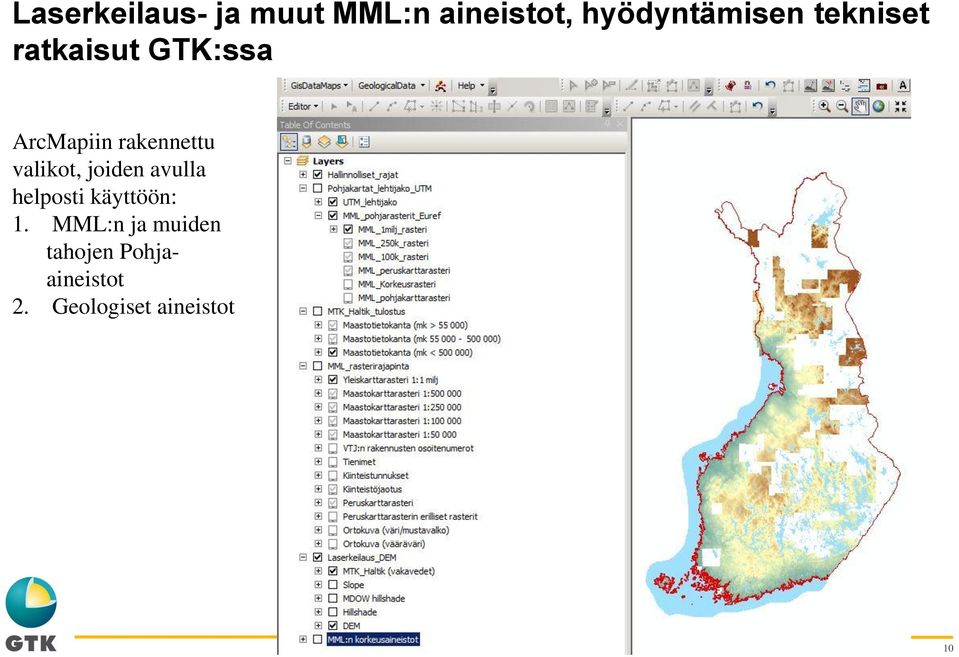

10 Laserkeilaus- ja muut MML:n aineistot, hyödyntämisen tekniset ratkaisut GTK:ssa ArcMapiin rakennettu valikot, joiden avulla helposti käyttöön: 1. MML:n ja muiden tahojen Pohjaaineistot 2. Geologiset aineistot

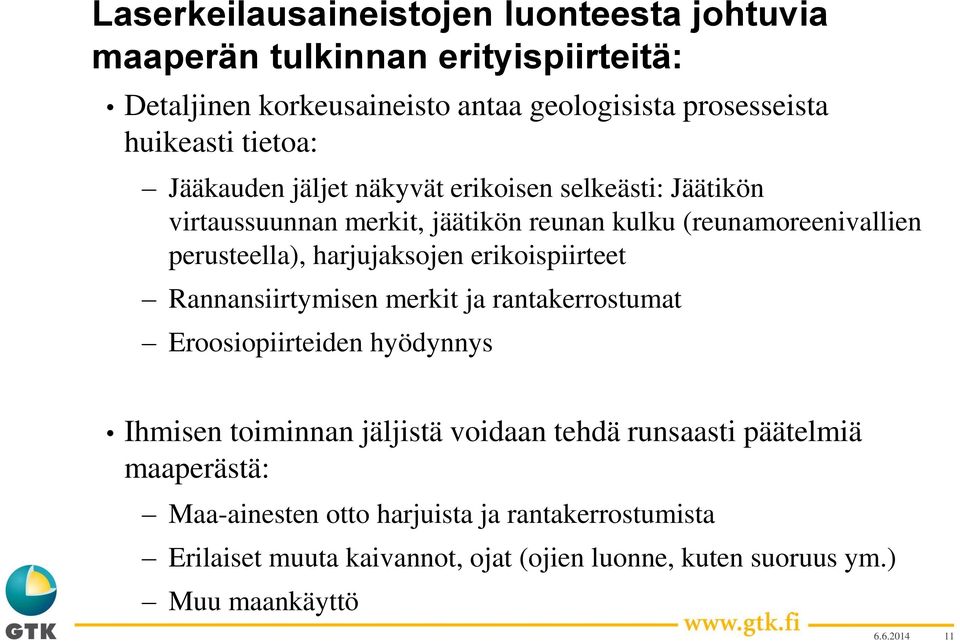

11 Laserkeilausaineistojen luonteesta johtuvia maaperän tulkinnan erityispiirteitä: Detaljinen korkeusaineisto antaa geologisista prosesseista huikeasti tietoa: Jääkauden jäljet näkyvät erikoisen selkeästi: Jäätikön virtaussuunnan merkit, jäätikön reunan kulku (reunamoreenivallien perusteella), harjujaksojen erikoispiirteet Rannansiirtymisen merkit ja rantakerrostumat Eroosiopiirteiden hyödynnys Ihmisen toiminnan jäljistä voidaan tehdä runsaasti päätelmiä maaperästä: Maa-ainesten otto harjuista ja rantakerrostumista Erilaiset muuta kaivannot, ojat (ojien luonne, kuten suoruus ym.) Muu maankäyttö

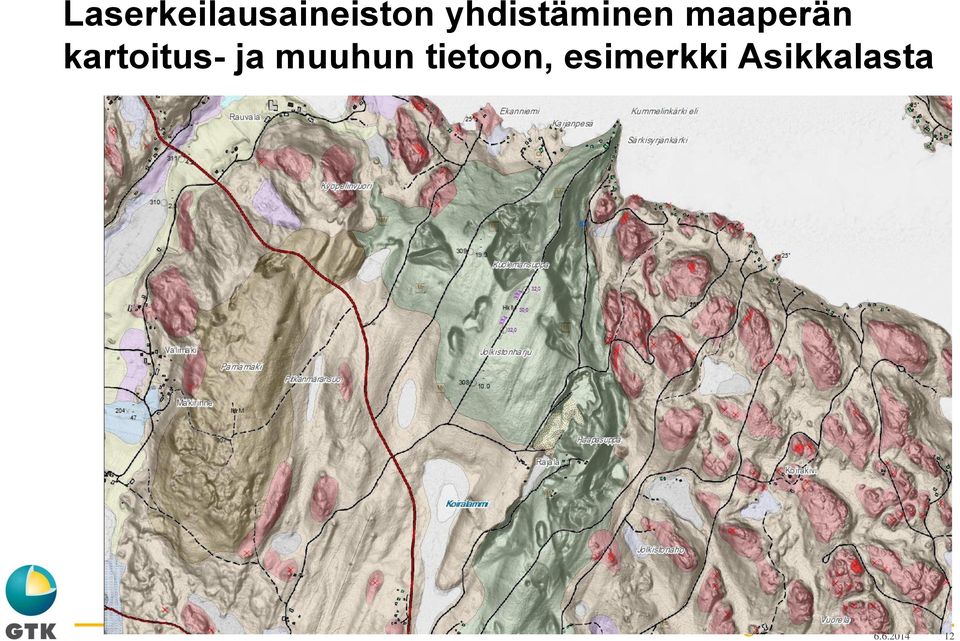

12 Laserkeilausaineiston yhdistäminen maaperän kartoitus- ja muuhun tietoon, esimerkki Asikkalasta

13 Pohjavesialueiden rakennetutkimukset: Maaperän korkokuvakartta suunnittelussa

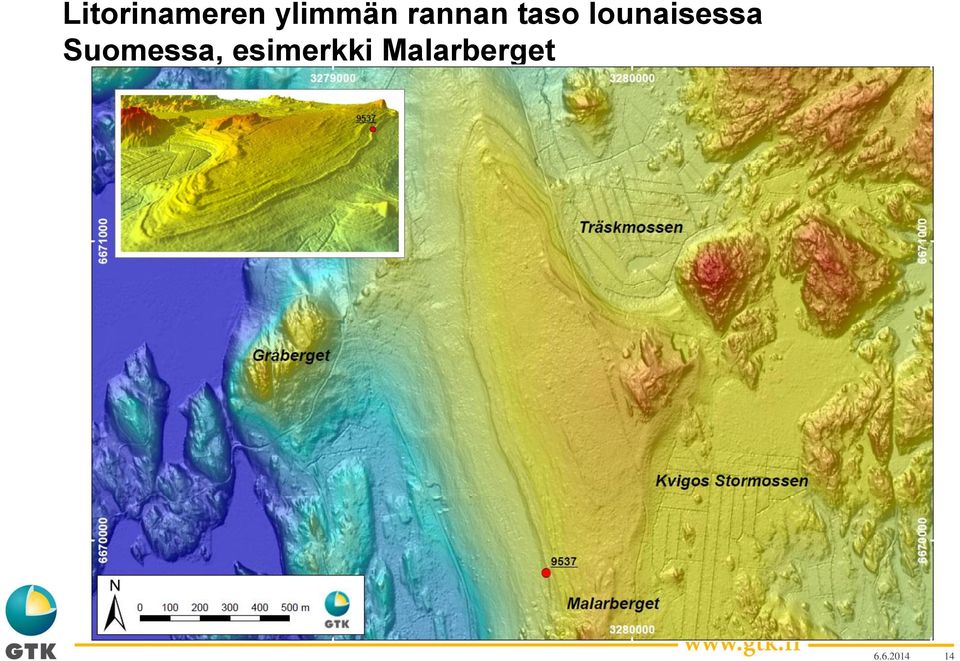

14 Litorinameren ylimmän rannan taso lounaisessa Suomessa, esimerkki Malarberget

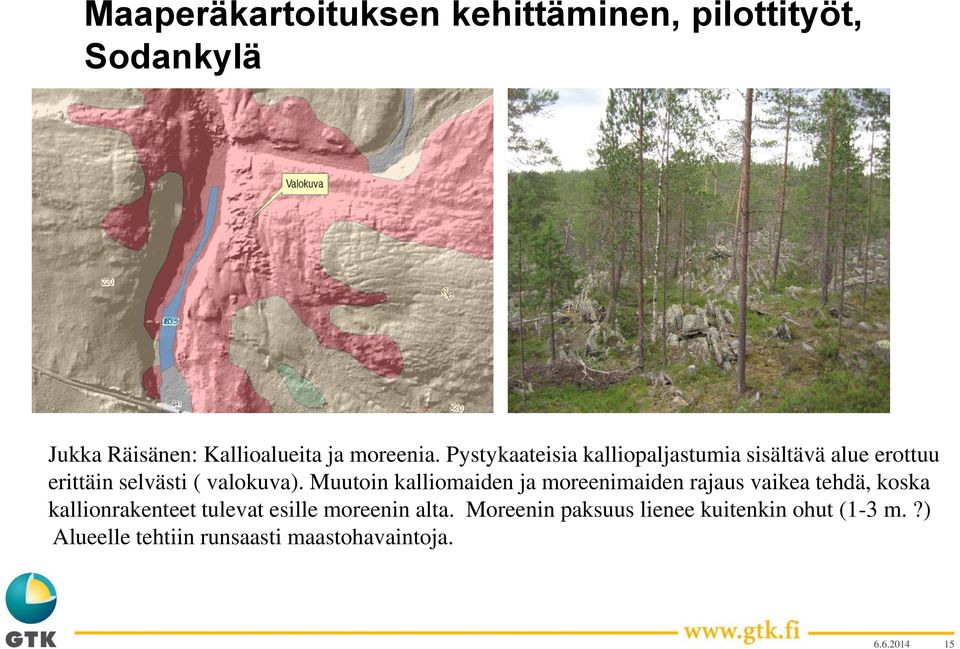

15 Maaperäkartoituksen kehittäminen, pilottityöt, Sodankylä Jukka Räisänen: Kallioalueita ja moreenia. Pystykaateisia kalliopaljastumia sisältävä alue erottuu erittäin selvästi ( valokuva). Muutoin kalliomaiden ja moreenimaiden rajaus vaikea tehdä, koska kallionrakenteet tulevat esille moreenin alta. Moreenin paksuus lienee kuitenkin ohut (1-3 m.?) Alueelle tehtiin runsaasti maastohavaintoja

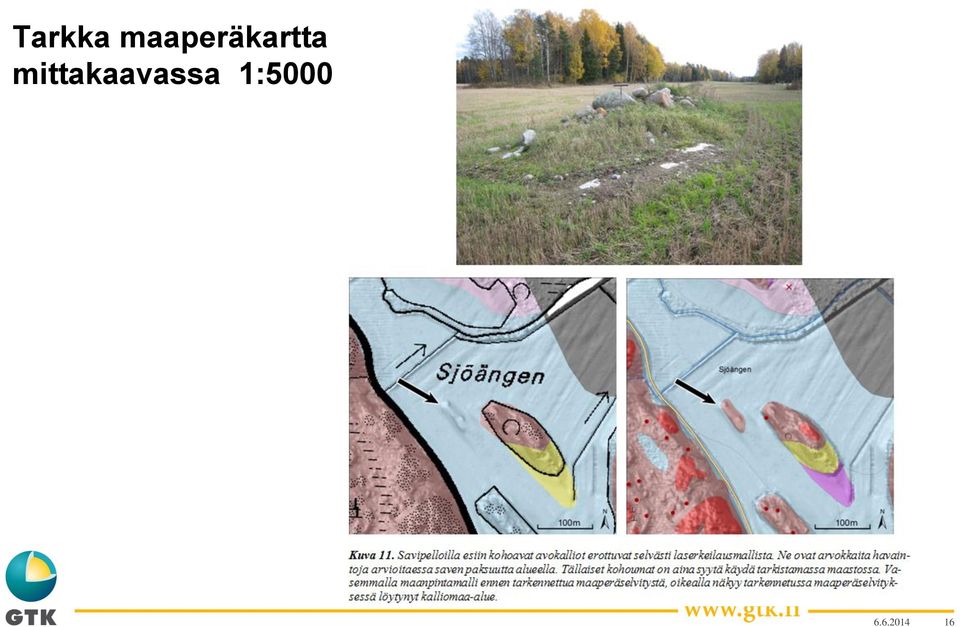

16 Tarkka maaperäkartta mittakaavassa 1:

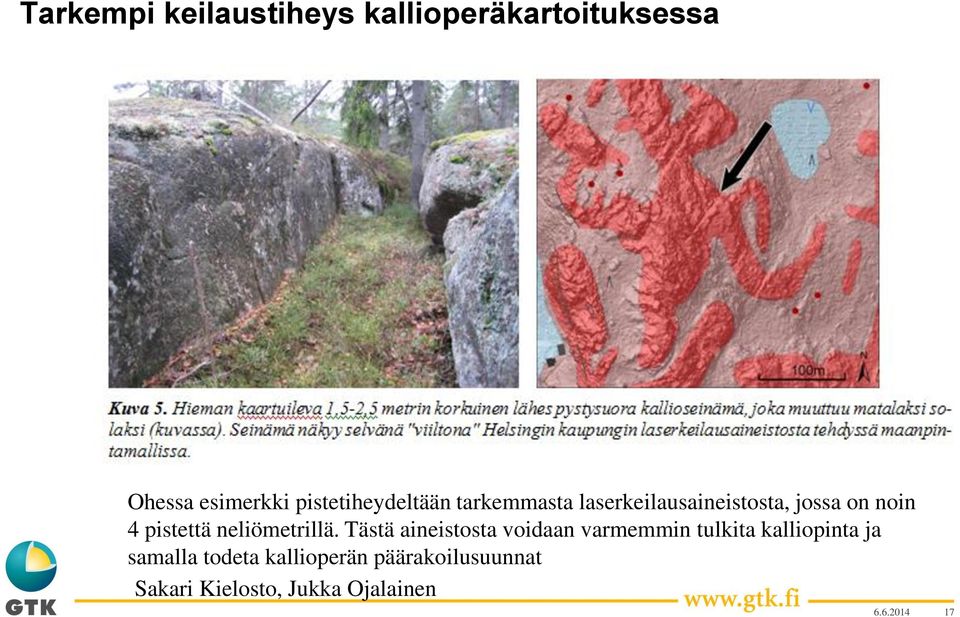

17 Tarkempi keilaustiheys kallioperäkartoituksessa Ohessa esimerkki pistetiheydeltään tarkemmasta laserkeilausaineistosta, jossa on noin 4 pistettä neliömetrillä. Tästä aineistosta voidaan varmemmin tulkita kalliopinta ja samalla todeta kallioperän päärakoilusuunnat Sakari Kielosto, Jukka Ojalainen

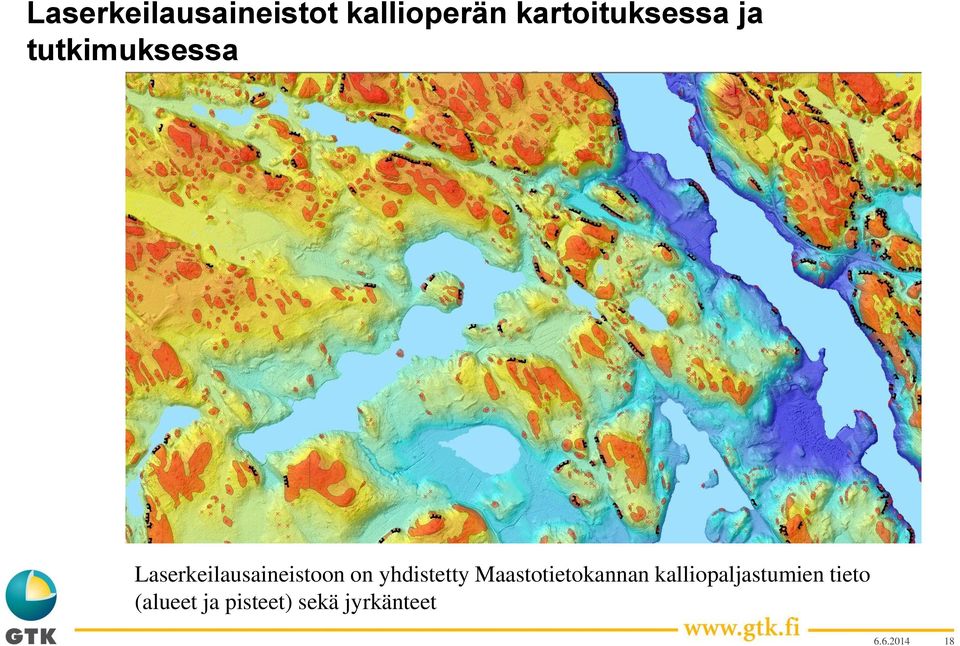

18 Laserkeilausaineistot kallioperän kartoituksessa ja tutkimuksessa Laserkeilausaineistoon on yhdistetty Maastotietokannan kalliopaljastumien tieto (alueet ja pisteet) sekä jyrkänteet

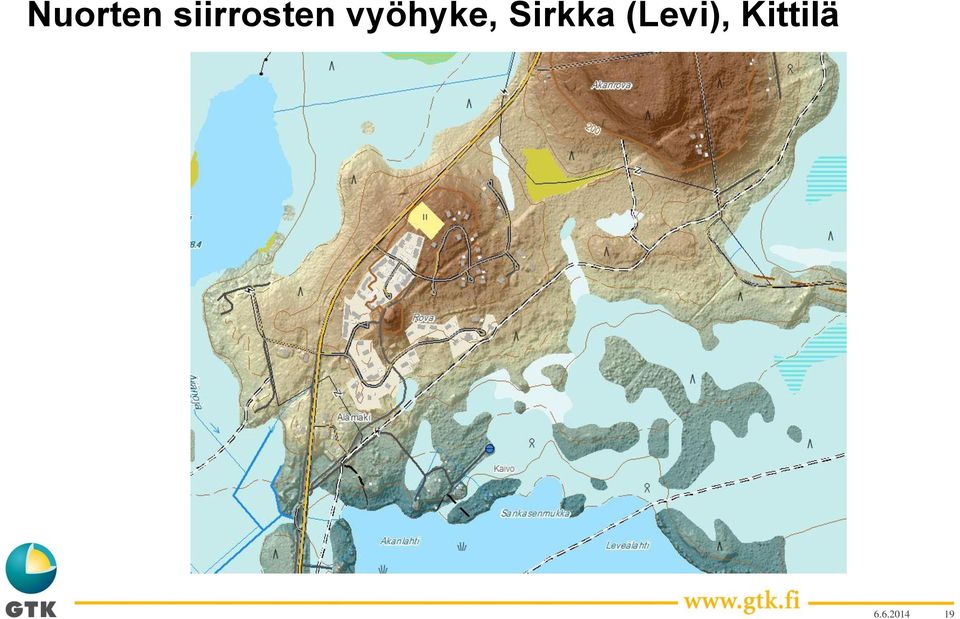

19 Nuorten siirrosten vyöhyke, Sirkka (Levi), Kittilä V R2 V R

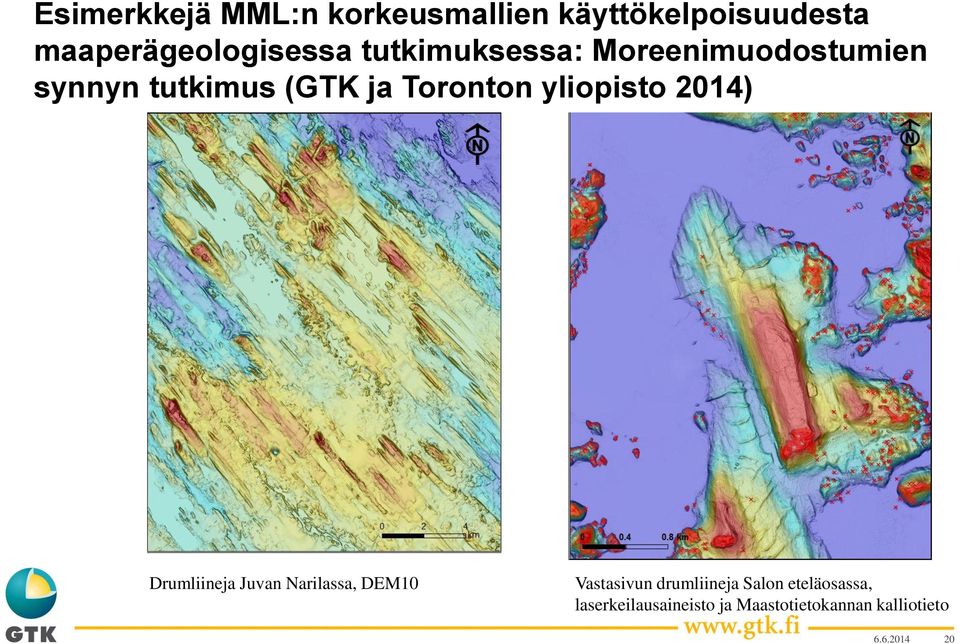

20 Esimerkkejä MML:n korkeusmallien käyttökelpoisuudesta maaperägeologisessa tutkimuksessa: Moreenimuodostumien synnyn tutkimus (GTK ja Toronton yliopisto 2014) Drumliineja Juvan Narilassa, DEM10 Vastasivun drumliineja Salon eteläosassa, laserkeilausaineisto ja Maastotietokannan kalliotieto

21 Olle Sirenin malmilohkareen kulkeutuminen Köyrisen alueelle Lidar esimerkin valossa Lohkare (n. 10t) sisältää runsaasti hopeaa ( g/t), kultaa (4-22g/t), kuparia 2-4 % ja kobolttia %) sekä hieman lyijyä ja sinkkiä. Sijainti Rogen moreenissa. Näiden muodostumien alueella maa-aineksen kulkeutumismatka on tyypillisesti lyhyt (0.2-1 km). Alueelle kohdistettu lukuisa määrä tutkimuksia, mutta ns. emäkallio on jäänyt löytymättä. -> Tällä alueella kulkeutuminen huomattavasti pidempää?

22 Alueen yleiskuva Nähtävissä 2 eriaikaista jäätikön liikesuuntaa - Rogen / kumpumoreenit - Drumliinit - Harju

23 Geologista tarkastelua mittakaavassa 1:

24 Kohteellinen tarkastelu mittakaavassa 1:

25 Pienten piirteiden tarkastelu mittakaavassa 1:

26 Yhteenveto: Kulkeutumissektori

27 Yhteenveto Kulkeutuminen monivaiheinen ja huomattavasti oletettua pidempi. Emäkallio sijaitsee mahdollisesti Ruotsin Bolidenissä. Tapaus on erittäin hyvä esimerkki malmilohkareinen pitkästä kulkeutumisesta deformaatiomoreenissa. Hienoainespitoinen deformaatiomoreeni toimii rullina jään alla (Eyles et al. 2014)

28 Yhteenveto: Lidarin käyttökokemukset GTK:ssa 1. Maaperäkartoitustiedon käyttökelpoisuuden oleellinen parantaminen LiDAR- DEM tietoa siihen yhdistämällä 1. Myös maaperäkartoitusaineistojen päivittäminen, tarkentaminen rajallisella maastotyöllä 2. Uudet kartoitustekniikat uustuotannossa 1. Tehokas, tulkintapainotteinen, aiemman tiedon hyödyntävä tuotanto 2. Maastotyövaiheen määrää voidaan oleellisesti tiivistää ja kohdentaa maastotyö oleellisiin kohteisiin 3. Lidar-aineiston ja ortokuvien avulla työskenneltäessä syntyvän uuden aineiston sijaintitarkkuuden oleellinen paraneminen 3. Raaka-ainehuollon oleellinen tietoaineisto, ainesmäärälaskennat 1. Tilinpitolaskennat, ottomäärien seuranta 2. Turveinventoinnin uusi pohja-aineisto

29 Kiitoksia!
