1 Peruskartasta maastotietokantaan Kari Hautamäki Pohjanmaan maanmittaustoimisto

2 Sisältö Merkkipaaluja Tärkeimmät tuotantomenetelmät Toimintaympäristön kehitys Tulevaisuuden näkymiä

3 Merkkipaaluja V ensimmäinen peruskarttalehti (HYRKÄS ) julkaistiin Puolustusvoimien Topografikunta aloitti omat kartoituksensa Pohjois-Suomessa peruskartoituksen ensimmäisen kierroksen valmistumista juhlittiin MMH 2854 karttalehteä (77 %) Topografikunta 858 karttalehteä (23 %) V runkomittaus satelliittiaikaan

4 Merkkipaaluja V maastotietokantatuotanto aloitetaan V uusi tuotantojärjestelmä JAKOmtj ja uudet stereotyöasemat V tiestön ja osoitteiden jatkuva ajantasallapito alkaa Ylä-Lapin kartastotehtävät MML:lle V peruskartan valmistus uudessa TM35- lehtijaossa alkaa MTK 100 %

5 Merkkipaaluja V digitaalinen kuvaus aloitetaan (testilennot) V valtakunnallinen laserkeilaus ja 2 metrin korkeusmallin valmistus alkaa V KRK:n perusparannus kokonaan valmis

6 Ilmakuvaukset Ensimmäiset ilmakuvaukset peruskartoituksen koetöitä varten tehtiin v MMH hankki v kaksi konetta kuvauskäyttöön Kuvauksia suoritettiin vuosittain keskimäärin km² 1960 luvun alkupuoliskolla kuvausmäärät kohosi yli km²

7 Ilmakuvaukset V siirryttiin tuotannossa käyttämään digitaalista ilmakuvakameraa Kuvatuotanto Suomessa v yli km² (MML, MAVI) Pohjanmaalla kuvattiin v n km² Ilmakuvausalueet v Kuvatuotteiden tuotantoprosessi nopeutunut huomattavasti

8 Ajantasaistus Määräaikainen Ajantasaistusväli 5-8 v Kuvauksiin, stereotyöhön, ilmakuvatulkintaan, maastotarkastuksiin perustuva Ajantasaistus Jatkuva Tie- ja osoiteaineisto Maks. 3 kk viive Rakennukset, hallintorajat, suojelualueet, nimistö

9 Tiedonhankintaa Yhteistyö kuntien/kaupunkien, muiden tiedontuottajien kanssa Ylimääräiset kuvaukset (MAVI) Palautteet aineistojen ja karttojen käyttäjiltä Karttapaikka Sähköposti Palautteet omalta väeltä Internet OpenStreetMap Google Bing Maps

10 Laserkeilaus EU:n tulvadirektiivi edellyttää luotettavia tulvavaarakarttoja v mennessä Kansainvälinen ilmailujärjestö International Civil Aviation Organization (ICAO) vaati tarkkoja maastomalleja lentokenttien läheisyydestä Testikeilauksia v Ensimmäinen tuotantokeilaus Keväällä 2012 keilattiin Suomesta n km2 Keilaukset

11 Laserkeilaus Perustuu laserkeilaimen lähettämään ja vastaanottamaan laserpulssiin Keilaimen tarkka sijainti saadaan GPS tiedoista ja tieto lentokoneen kallistuksista tallennetaan Pulssin kulkema aika keilaimesta maan pinnalle ja takaisin mitataan tarkasti Nämä tiedot yhdistämällä pulssiosuman saaneen kohteen tasosijainti ja korkeus saadaan tarkasti selville Laserpulssi voi osua useampaan kuin yhteen kohteeseen maanpinnalla ja tällöin laserpulssista tallennetaan useampi paluupulssitieto, eli kaiku

12 Laserkeilaus Keilaus ei vaadi toimiakseen aurigonvaloa Ei saa olla pilviä, sadetta, usvaa, lunta, tulvavettä Pistetiheys 0,5-1,5 pistettä/m² Yksittäisen pisteen korkeustarkkuudeksi on määritelty 15 cm ja tasotarkkuudeksi 60 cm

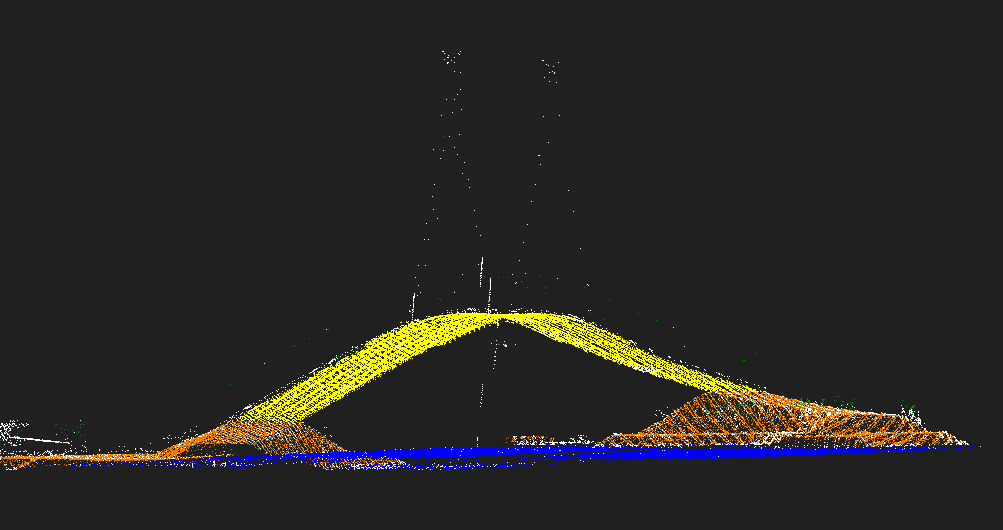

14 Stereomalliavusteinen luokittelu Stereomalliavusteisesti luokiteltu (matala kasvillisuus (low vegetation), matalat virhepisteet (low point), maanpintapisteet (ground), luokittelematon (unclassified), vakavedet (water), virtavedet (stream), sillat (bridge)

15 Uusi valtakunnallinen korkeusmalli Laserkeilausaineistoista tuotetaan korkeusmalli, joka tallennetaan valtakunnalliseen Maastotietokantaan. Uusi valtakunnallinen korkeusmalli on kahden metrin jaotuksella oleva ruutuverkkokorkeusmalli, jonka korkeustarkkuus on 30 cm Kuvassa visualisointikuva laserkeilausaineistosta tehdystä korkeusmallista

16 Laserkeilausaineistoista ja tarkemmasta korkeusmallista hyötyä monille Suunnittelu: - metsäsuunnittelu - tiesuunnittelu - kaavoitus - yhdyskuntasuunnittelu - puhelinverkkosuunnittelu Kartoitus: - Maastotietokanta - ortokuvat - maaperäkartoitus - tulvakartoitus - lentokenttäkartat -puolustusvoimat -arkeologia Ympäristönsuojelu: - valunnan mallintaminen - melumallinnus - Ympäristövaikutusten arvionti (YVA)

17 Varautuminen ilmastonmuutokseen Kuvat: Petri Ruostetoja

18 Suomen maastotietojärjestelmä Toimintakokonaisuus, jonka avulla tuotetaan, hallitaan ja jaetaan perusmaastotietoa Laaja kokonaisuus, joka edellyttää yhteisiä standardeja, sujuvia yhteistyömalleja ja yhteiskäyttöisyyttä Maastotietojärjestelmä on yksi julkisen hallinnon keskeinen perustietovaranto

19 Toimintaympäristön kehitys Julkisen sektorin tietohallinnon kehittyminen Tieto yhteiskäyttöistä Tiedolla tietovastuullinen Tietoturvallisuus huomioitava Teknologian kehittyminen Satelliittipaikannusjärjestelmät Ilmakuvauskameroiden ja laserkeilainten kehittyminen Henkilökohtaiset ja liikuteltavat tietokoneet/puhelimet Karttojen ja paikkatietojen käytön kehittyminen Paikkatietojen ja karttojen käyttö ja kysyntä lisääntyy

20 Toimintaympäristön kehitys Aineistojen ajantasaisuus yhä tärkeämpää Googlen kaltaiset yritykset jatkavat palvelutoimintansa kehittämistä Open Street Map palvelun kaltaiset yhteisölliset järjestelmät kasvattavat suosiotaan

21 Kiitos!
