1 SPS ZOOM 300 3D Laserkeilain

2 SPS ZOOM 300 3D Laserkeilain 3D laserkeilain on laite joka mittaa ja kerää tarkkaa tietoa ympäristön kohteista. Mitattuja pistepilviä voidaan sen jälkeen käyttää suunnittelussa ja rakentamisessa kolmiulotteisesti. ZOOM 300 on korkealaatuinen, helppokäyttöinen, täydellinen ratkaisu kaikkiin 3D mittausvaatimuksiin. Se on valmistettu ajatellen vaativia olosuhteita ja suunniteltu mahdollisimman kevyeksi ja joustavaksi. Täydellinen yhdistelmä maastokelpoisuutta, ominaisuuksia ja kilpailukykyistä hintaa ZOOM 300 on luja ja luotettava Laserkeilain ja se soveltuu kaikkiin työolosuhteisiin, erikoisesti kartoitusmittauksiin. Vahva kansi suojaa kalliita sisäisiä komponentteja, tarjoten IP65 luokituksen pöly ja vesitiiveydestä. ZOOM 300 on helppo käyttää ja heti valmiina. Painat vain aloituskytkintä. Keilainta voidaan ohjata ja käyttää suoraan älypuhelimista omalla käyttöliittymällä WLAN yhteydellä. Valitse Menunäytöstä halutut toiminnot.

3 Ominaisuudet GPS mount Transport handle Power button Laser window LED control bar GPS port USB port Smart port: Ethernet and external power supply Battery handle Battery pack 2 Camera window Pääominaisuudet Kompakti laserkeilain, kaikki yhdessä kantolaukussa Helppo käyttöliittymä Valmis tehokkaaseen käyttöön muutamassa minuutissa Wi-Fi toiminnot ohjaa keilainta suoraan PC:ltäsi tai älypuhelimesta (ios, Android ja Windows Mobile) 2 integroitua kameraa 5+5 Mpx GPS liitäntä Laser luokka 1 työskentele turvallisesti ilman suojaimia Luja, mutta kevyt (7 kg sis. akku) > 6 tuntia jatkuvaa käyttöä, 2 akkua vakiona Käyttölämpötila IP65 suojaus, yksi markkinoiden parhaita luokassaan Paras hinta/laatusuhde vastaavista ratkaisuista markkinoilla

4 Suorituskyky Toiminnallinen suorituskyky ZOOM 300 tukee neljää keilausmuotoa eri resoluutioilla. Kohteesta ja alueesta riippuen käyttäjä voi valita parhaan resoluution, joka on optimaalinen keilausajan ja datan määrän suhteen. Keilausaika vaihtelee eri keilausmuodoilla. Resoluutio H. res. (360 ) V. res. (90 ) Kaikki Aika x 360 Sarakkeet/ pisteet sek. Hieno h 06m 40s 4 Standardi h 16m 40s 8 Nopea h 04m 10s 16 Pika h 01m 02s 32 Keilaimen resoluutio (*: Vain aika joka keilataan, ei aloituslämmittelyä, alustusta, asemointia, valokuvausta) Askellusetäisyys 10m 30m 50m 100m 200m Hieno 0.39cm 1.17cm 1.96cm 3.92cm 7.85cm Standardi 0.78cm 2.35cm 3.92cm 7.85cm 15.90cm Nopea 1.57cm 4.71cm 7.85cm 15.70cm 31.41cm Pika 3.14cm 9.42cm 15.70cm 31.41cm 62.83cm Distance reference

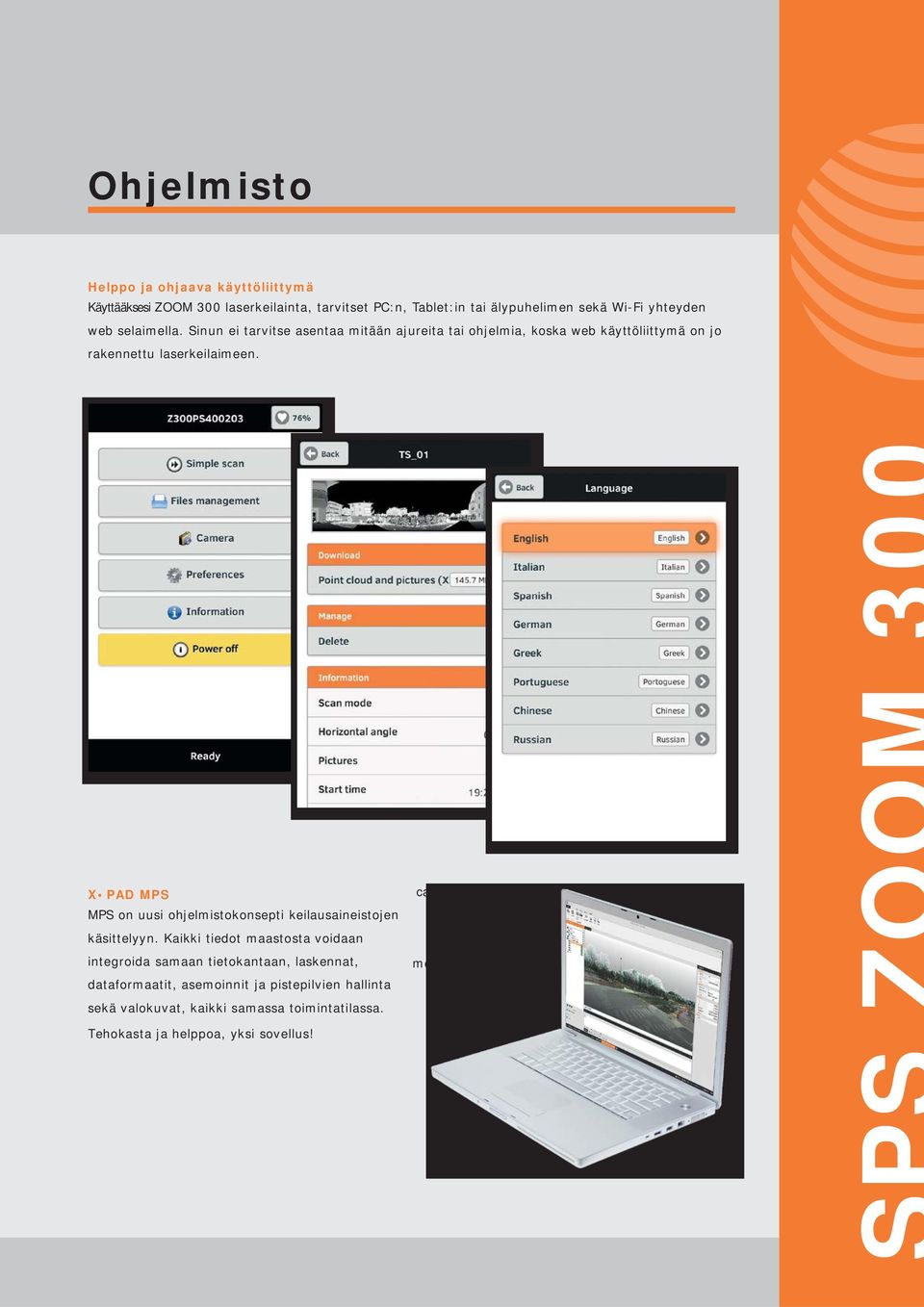

5 Ohjelmisto Helppo ja ohjaava käyttöliittymä Käyttääksesi ZOOM 300 laserkeilainta, tarvitset PC:n, Tablet:in tai älypuhelimen sekä Wi-Fi yhteyden web selaimella. Sinun ei tarvitse asentaa mitään ajureita tai ohjelmia, koska web käyttöliittymä on jo rakennettu laserkeilaimeen. X PAD MPS MPS on uusi ohjelmistokonsepti keilausaineistojen käsittelyyn. Kaikki tiedot maastosta voidaan integroida samaan tietokantaan, laskennat, dataformaatit, asemoinnit ja pistepilvien hallinta sekä valokuvat, kaikki samassa toimintatilassa. cal ment Tehokasta ja helppoa, yksi sovellus!

6 Toiminnot Asemointi GPS/GNSS avulla Nyt on mahdollista käyttää GPS/GNSS vastaanottimia keilaimen sijainnin määrittämiseen ja pistepilven georeferointiin. GPS/GNSS antenni voidaan asettaa ZOOM 300 keilaimeen ja asemointi voidaan laskea referenssitähyksestä käyttäen tähyksen GPS/GNSS vastaanottimen koordinaatteja. Näin voidaan varmistaa keilaimen sijainnin tarkkuus kaikissa 3D projekteissa. Keilainteline Keilainteline on hyvä lisävaruste kun keilataan erilaisia kohteita kuten kaivokset, arkitektuuriset kohteet ja tunnelit, missä katto on suhteellisen korkealla. Tämä lisävaruste mahdollistaa keilausalueen

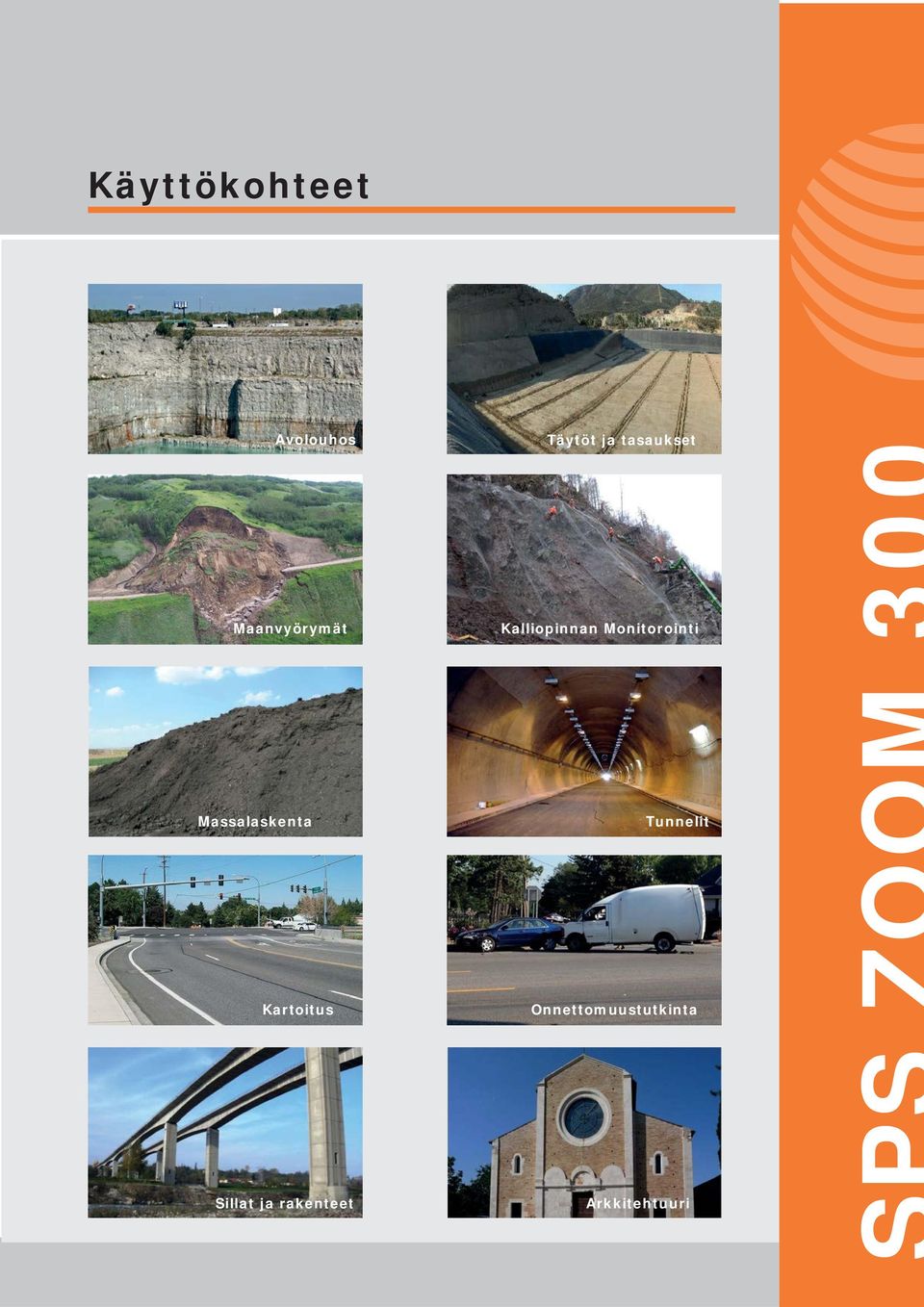

7 Käyttökohteet Avolouhos Täytöt ja tasaukset Maanvyörymät Kalliopinnan Monitorointi Massalaskenta Tunnelit Kartoitus Onnettomuustutkinta Sillat ja rakenteet Arkkitehtuuri

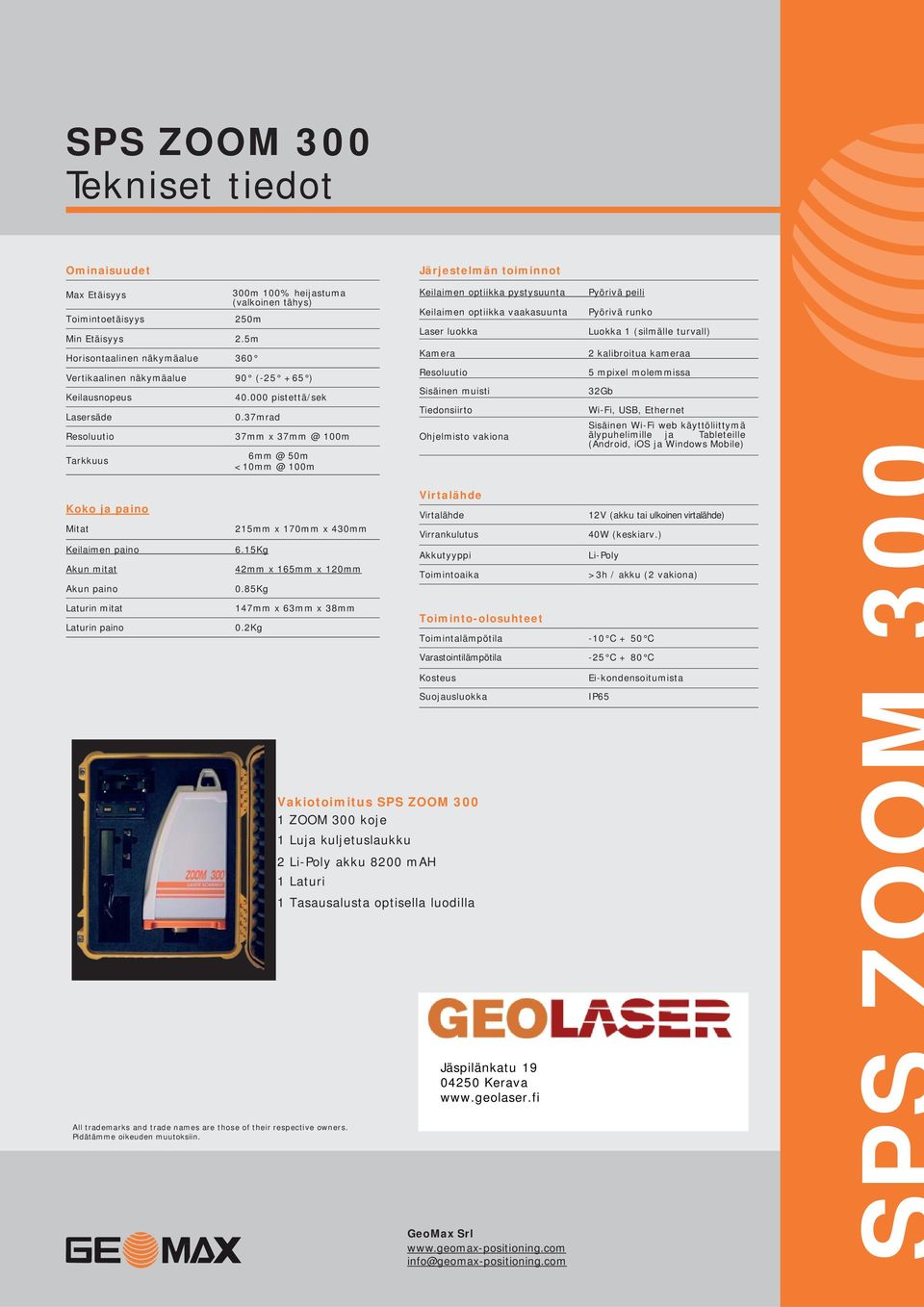

8 SPS ZOOM 300 Tekniset tiedot Ominaisuudet Max Etäisyys Toimintoetäisyys 300m 100% heijastuma (valkoinen tähys) 250m Min Etäisyys 2.5m Horisontaalinen näkymäalue 360 Vertikaalinen näkymäalue 90 ( ) Keilausnopeus Lasersäde Resoluutio Tarkkuus pistettä/sek 0.37mrad 37mm x 100m 50m 100m Järjestelmän toiminnot Keilaimen optiikka pystysuunta Keilaimen optiikka vaakasuunta Laser luokka Kamera Resoluutio Sisäinen muisti Tiedonsiirto Ohjelmisto vakiona Pyörivä peili Pyörivä runko Luokka 1 (silmälle turvall) 2 kalibroitua kameraa 5 mpixel molemmissa 32Gb Wi-Fi, USB, Ethernet Sisäinen Wi-Fi web käyttöliittymä älypuhelimille ja Tableteille (Android, ios ja Windows Mobile) Koko ja paino Mitat Keilaimen paino Akun mitat Akun paino 215mm x 170mm x 430mm 6.15Kg 42mm x 165mm x 120mm 0.85Kg Virtalähde Virtalähde Virrankulutus Akkutyyppi Toimintoaika 12V (akku tai ulkoinen virtalähde) 40W (keskiarv.) Li-Poly >3h / akku (2 vakiona) Laturin mitat Laturin paino 147mm x 63mm x 38mm 0.2Kg Toiminto-olosuhteet Toimintalämpötila -10 C + 50 C Varastointilämpötila -25 C + 80 C Kosteus Suojausluokka Ei-kondensoitumista IP65 Vakiotoimitus SPS ZOOM ZOOM 300 koje 1 Luja kuljetuslaukku 2 Li-Poly akku 8200 mah 1 Laturi 1 Tasausalusta optisella luodilla Jäspilänkatu Kerava All trademarks and trade names are those of their respective owners. Pidätämme oikeuden muutoksiin. GeoMax Srl info@geomax-positioning.com
