HAUSJÄRVEN KUNNAN TAAJAMIEN POHJAKARTTOJEN LAADINNAN TARJOUSPYYNTÖ

Transkriptio

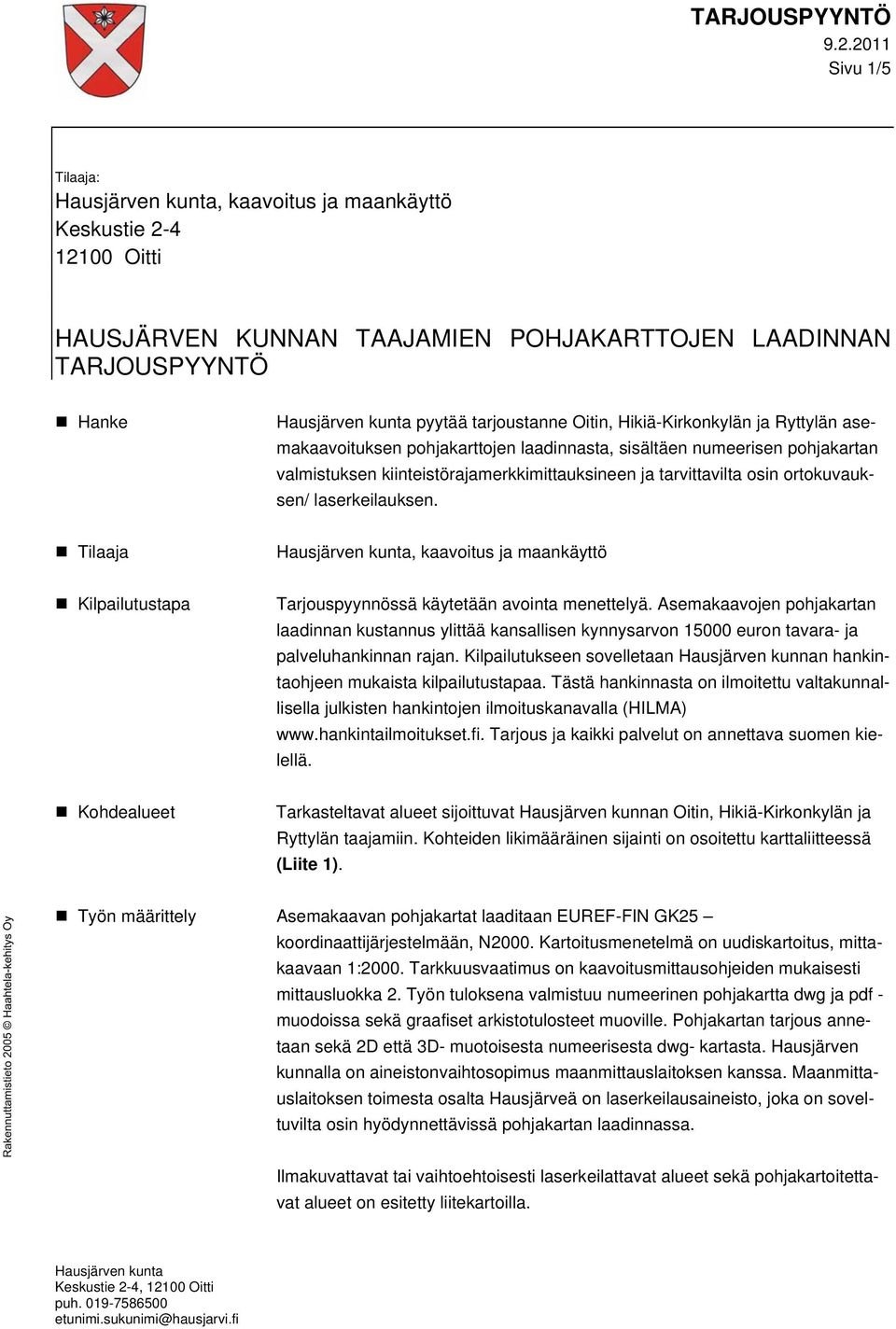

1 Sivu 1/5 Tilaaja: Hausjärven kunta, kaavoitus ja maankäyttö Keskustie Oitti HAUSJÄRVEN KUNNAN TAAJAMIEN POHJAKARTTOJEN LAADINNAN TARJOUSPYYNTÖ Hanke Hausjärven kunta pyytää tarjoustanne Oitin, Hikiä-Kirkonkylän ja Ryttylän asemakaavoituksen pohjakarttojen laadinnasta, sisältäen numeerisen pohjakartan valmistuksen kiinteistörajamerkkimittauksineen ja tarvittavilta osin ortokuvauksen/ laserkeilauksen. Tilaaja Hausjärven kunta, kaavoitus ja maankäyttö Kilpailutustapa Tarjouspyynnössä käytetään avointa menettelyä. Asemakaavojen pohjakartan laadinnan kustannus ylittää kansallisen kynnysarvon euron tavara- ja palveluhankinnan rajan. Kilpailutukseen sovelletaan Hausjärven kunnan hankintaohjeen mukaista kilpailutustapaa. Tästä hankinnasta on ilmoitettu valtakunnallisella julkisten hankintojen ilmoituskanavalla (HILMA) Tarjous ja kaikki palvelut on annettava suomen kielellä. Kohdealueet Tarkasteltavat alueet sijoittuvat Hausjärven kunnan Oitin, Hikiä-Kirkonkylän ja Ryttylän taajamiin. Kohteiden likimääräinen sijainti on osoitettu karttaliitteessä (Liite 1). Työn määrittely Asemakaavan pohjakartat laaditaan EUREF-FIN GK25 koordinaattijärjestelmään, N2000. Kartoitusmenetelmä on uudiskartoitus, mittakaavaan 1:2000. Tarkkuusvaatimus on kaavoitusmittausohjeiden mukaisesti mittausluokka 2. Työn tuloksena valmistuu numeerinen pohjakartta dwg ja pdf - muodoissa sekä graafiset arkistotulosteet muoville. Pohjakartan tarjous annetaan sekä 2D että 3D- muotoisesta numeerisesta dwg- kartasta. Hausjärven kunnalla on aineistonvaihtosopimus maanmittauslaitoksen kanssa. Maanmittauslaitoksen toimesta osalta Hausjärveä on laserkeilausaineisto, joka on soveltuvilta osin hyödynnettävissä pohjakartan laadinnassa. Ilmakuvattavat tai vaihtoehtoisesti laserkeilattavat alueet sekä pohjakartoitettavat alueet on esitetty liitekartoilla. Hausjärven kunta Keskustie 2-4, Oitti puh etunimi.sukunimi@hausjarvi.fi

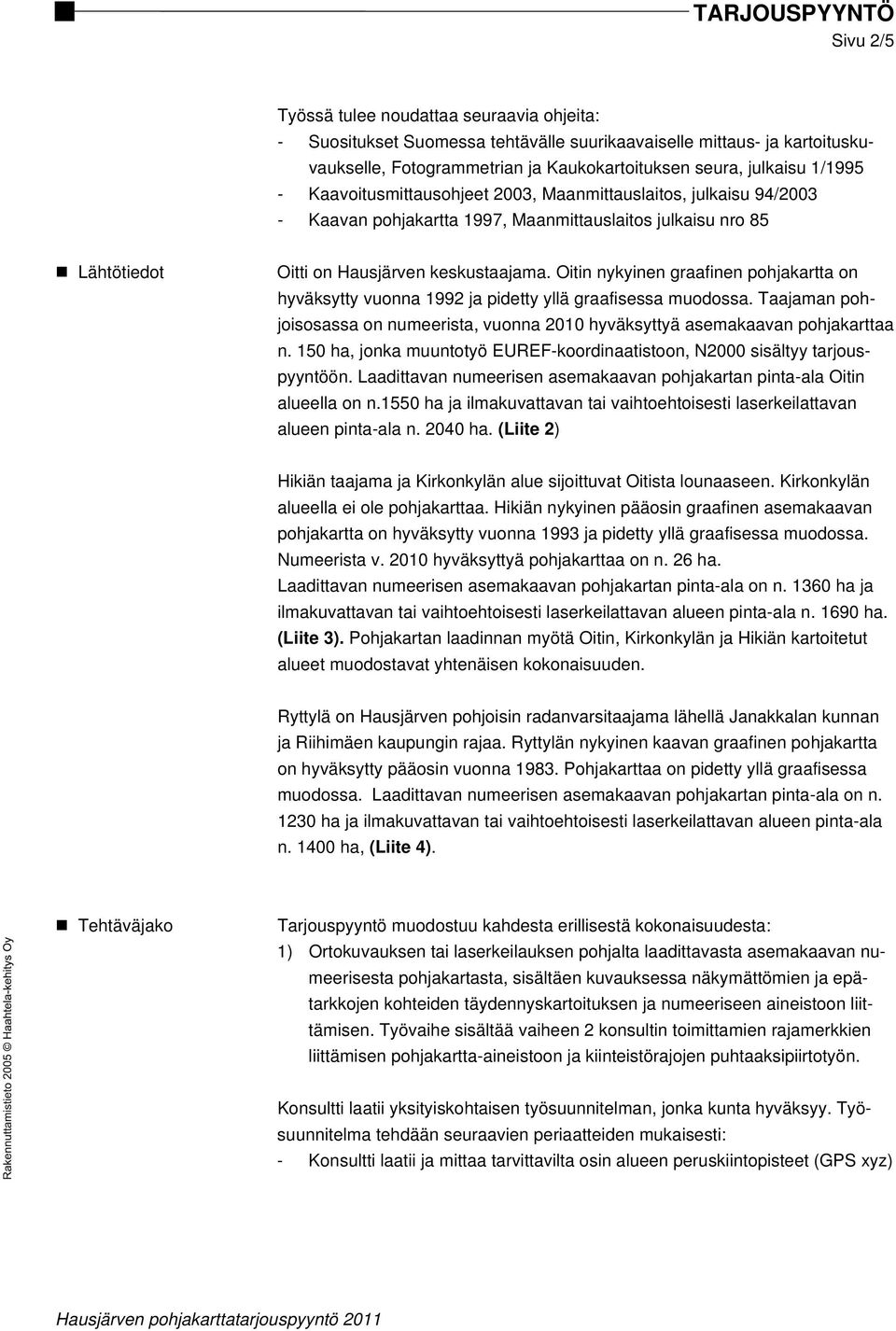

2 Sivu 2/5 Työssä tulee noudattaa seuraavia ohjeita: - Suositukset Suomessa tehtävälle suurikaavaiselle mittaus- ja kartoituskuvaukselle, Fotogrammetrian ja Kaukokartoituksen seura, julkaisu 1/ Kaavoitusmittausohjeet 2003, Maanmittauslaitos, julkaisu 94/ Kaavan pohjakartta 1997, Maanmittauslaitos julkaisu nro 85 Lähtötiedot Oitti on Hausjärven keskustaajama. Oitin nykyinen graafinen pohjakartta on hyväksytty vuonna 1992 ja pidetty yllä graafisessa muodossa. Taajaman pohjoisosassa on numeerista, vuonna 2010 hyväksyttyä asemakaavan pohjakarttaa n. 150 ha, jonka muuntotyö EUREF-koordinaatistoon, N2000 sisältyy tarjouspyyntöön. Laadittavan numeerisen asemakaavan pohjakartan pinta-ala Oitin alueella on n.1550 ha ja ilmakuvattavan tai vaihtoehtoisesti laserkeilattavan alueen pinta-ala n ha. (Liite 2) Hikiän taajama ja Kirkonkylän alue sijoittuvat Oitista lounaaseen. Kirkonkylän alueella ei ole pohjakarttaa. Hikiän nykyinen pääosin graafinen asemakaavan pohjakartta on hyväksytty vuonna 1993 ja pidetty yllä graafisessa muodossa. Numeerista v hyväksyttyä pohjakarttaa on n. 26 ha. Laadittavan numeerisen asemakaavan pohjakartan pinta-ala on n ha ja ilmakuvattavan tai vaihtoehtoisesti laserkeilattavan alueen pinta-ala n ha. (Liite 3). Pohjakartan laadinnan myötä Oitin, Kirkonkylän ja Hikiän kartoitetut alueet muodostavat yhtenäisen kokonaisuuden. Ryttylä on Hausjärven pohjoisin radanvarsitaajama lähellä Janakkalan kunnan ja Riihimäen kaupungin rajaa. Ryttylän nykyinen kaavan graafinen pohjakartta on hyväksytty pääosin vuonna Pohjakarttaa on pidetty yllä graafisessa muodossa. Laadittavan numeerisen asemakaavan pohjakartan pinta-ala on n ha ja ilmakuvattavan tai vaihtoehtoisesti laserkeilattavan alueen pinta-ala n ha, (Liite 4). Tehtäväjako Tarjouspyyntö muodostuu kahdesta erillisestä kokonaisuudesta: 1) Ortokuvauksen tai laserkeilauksen pohjalta laadittavasta asemakaavan numeerisesta pohjakartasta, sisältäen kuvauksessa näkymättömien ja epätarkkojen kohteiden täydennyskartoituksen ja numeeriseen aineistoon liittämisen. Työvaihe sisältää vaiheen 2 konsultin toimittamien rajamerkkien liittämisen pohjakartta-aineistoon ja kiinteistörajojen puhtaaksipiirtotyön. Konsultti laatii yksityiskohtaisen työsuunnitelman, jonka kunta hyväksyy. Työsuunnitelma tehdään seuraavien periaatteiden mukaisesti: - Konsultti laatii ja mittaa tarvittavilta osin alueen peruskiintopisteet (GPS xyz)

3 Sivu 3/5 - Kunta antaa konsultille nykyisen runkopisteaineiston ja kiinteistötiedot, jonka raja-aineistot ja rajamerkkien koordinaatit toimittaa kohdan 2) toimenpiteet suorittava konsultti. - Ilmakuvauksen/ laserkeilauksen ja kuvaussuunnitelman tekee konsultti kaavoitusmittausohjeiden mukaisesti (mittausluokka 2, 1:2000). Ilmakuvaus/ laserkeilausalue on pohjakartoitettavaa aluetta laajempi, rajaus esitetty liitekartoilla - Kuvaussuunnitelma on esitettävä tilaajalle ennen kuvausta. - Konsultti mittaa tarvittavia tukipisteitä kartoitettavalle alueelle - Konsultti täydennyskartoittaa ilmakuvalla näkymättömät kohteet - Korkeuskäyrät piirretään 1 m pystyvälein ja tasaisemmille alueille sijoitetaan korkeuslukuja ja piirretään 0,5 m apukäyriä. - Viivamaiset kohteet tallennetaan jatkuvina murtoviivoina. - Täydennysmittaukset korkeuselementin osalta tekee konsultti. 2) Pohjakartan kiinteistörajamerkkien mittaustyöstä (EUREF-FIN, N2000) siltä osin kuin olemassa olevien rajamerkkien tarkkuus ei täytä asemakaavan pohjakartan vaatimuksia. - Vaiheen 1 tekevä konsultti toimittaa käyttöön runkopiste- ja peruskiintopisteaineiston - Vaiheen 2 tekevä konsultti toimittaa rajamerkkien koordinaattitiedot pohjakartan laatijalle - Olemassa olevien asemakaavan pohjakartan tarkkuusvaatimukset täyttävien rajamerkkien koordinaattien muunnostyö EUREFiin, N Kiinteistörajojen piirtoaineiston toimittaminen vaiheen 1 konsultille pohjakartalle liitettävässä tallennusmuodossa. Tarjouksessa tulee eritellä osatehtävät 1 ja 2 sekä tarjouksen voi antaa myös vain toisesta osatehtävästä. Optio Optiona on Hausjärven eteläosaan, Hyvinkään kaupungin rajalle sijoittuvan Monnin alueen (n.670 ha) numeerisen vuonna 2000 laaditun, 2005 laajennetun pohjakartta-aineiston siirtäminen EUREF-koordinaatistojärjestelmään ja korkeusjärjestelmän muuntotyö N2000. Vaihtoehtoisesti nykyiselle pohjakartta-alueelle laaditaan uusi pohjakartta laajennusalueineen erikseen sovittavan aikataulun mukaisesti vuonna Monnin pohjakartoitettavan alueen pinta-ala on n ha ja ilmakuvattavan tai vaihtoehtoisesti laserkeilattavan alueen pinta-ala on n ha (Liite 5). Optiotarjous tulee eritellä kahteen osaan pohjakartoituksen ja rajamerkkien mittaustyön osalta. Optio tarjotaan /ha. Tarjous annetaan erikseen pohjakartoituksen ja rajamerkkien mittaustyön osalta.

4 Sivu 4/5 Lisäksi optiona on Kuulojan (n. 220 ha) numeeristen pohjakartta-aineistojen siirtäminen EUREF-koordinaatistojärjestelmään ja korkeusjärjestelmän muuntotyö N2000. (Liite 6). Optio tarjotaan /ha. Toimitusaika Työ aloitetaan sopimuksen mukaan. - Tarjoukset tulee jättää klo 13 mennessä suljetussa kirjekuoressa - Tarjouksen tulee olla voimassa saakka - Kiinteistöraja-aineiston täydennysmittaukset mennessä - Pohjakartan täydennysmittaukset mennessä - Työn hyväksyminen Palvelujen tarjoajalta pyydetyt asiakirjat Palvelutarjoajan on liitettävä tarjoukseen: Kaupparekisteriote ja Y-tunnus sekä verojäämätodistus Kuvaus käytettävistä kartoitus- ja työmenetelmistä sekä ohjelmista Referenssiluettelot Tekijät ja tekijöiden tuntierittelyt Tarjoaja voi käyttää alihankkijoita. Tarjoajan on kuvattava tarjouksessaan alihankkijoiden käyttö ja ilmoitettava käyttämänsä alihankkijat. Tarjoaja vastaa alihankkijoiden vastuista ja velvoitteista kuin omistaan. Alihankkija on hyväksytettävä tilaajalla. Tarjouksen valintaperusteet Valittavaksi tulee kokonaistaloudellisesti edullisin tarjous, missä hinnan painoarvo on pisteytyksessä max 80 pistettä ja laadun max 20 pistettä. Mikäli useampi tarjous on samanhintainen ja muut tässä tarjouspyynnössä vaaditut palvelutarjoajalle ja tarjoukselle asetetut edellytykset täyttyvät, hankinta ratkaistaan palvelutuottajan kokemuksen ja referenssien perusteella. Hinnasta annettava pisteytystapa on seuraava: Edullisin: 80 pistettä, seuraavat; halvin tarjous/ tarjottu x 80. Laatu: Pisteytys 0 20, joka koostuu seuraavista osatekijöistä: projektin vastuuhenkilön ja projektin suorittajien referenssit max 10 pistettä, yrityksen referenssit max 5 pistettä ja laadun varmistus max 5 pistettä. Osatehtävät 1 ja 2 vertaillaan erillään. Tarjouksen voi antaa myös vain toisesta osatehtävästä. Maksuehto Laskutuksen maksuaikataulu sovitaan valitun konsultin kanssa käytävässä sopimusneuvottelussa. Viivästyskorko Viivästyskorko on korkolain mukainen kulloinkin voimassa oleva viivästyskorko.

5 Sivu 5/5 Tarjouksen muoto Tarjouksen hinta tulee ilmoittaa sitovana kokonaishintana, joka sisältää kaikki toimeksiantoon sisältyvät kustannukset. Tarjouksesta tulee ilmetä hintaan sisältyvien, tilaajan luona pidettävien neuvottelujen lukumäärä. Hinnat tulee antaa sekä ilman arvonlisäveroa että arvonlisäverollisena. Tarjouksessa tulee esittää työvaiheiden aikataulutus työntekijöittäin. Tarjoushinnat tulee esittää tarjouspyynnön liitteenä olevalla tarjouslomakkeella. Hausjärven kunta pidättää itselleen oikeuden olla valitsematta mitään tarjousta. Tarjouksen tekeminen Tarjous tulee toimittaa suljetussa kirjekuoressa viimeistään klo mennessä Hausjärven kunnanvirastolle, lisämerkinnällä Kaavoitus- ja maankäyttö / Pohjakarttatarjous. Tarjouksen toimitusosoite Hausjärven kunta / Kaavoitus ja maankäyttö Keskustie Oitti Yhdyshenkilöt Kaavoitusinsinööri Ilkka Korhonen puh Kaavasuunnittelija Paula Sidoroff puh Oitissa 9. päivänä helmikuuta 2011 Ilkka Korhonen Kaavoitusinsinööri Hausjärven kunta Liitteet Liite 1 Sijaintikartta Liite 2 Pohjakartoitettavat alueet, Oitti Liite 3 Pohjakartoitettavat alueet, Hikiä-Kirkonkylä Liite 4 Pohjakartoitettavat alueet, Ryttylä Liite 5 Pohjakartoitettavat alueet, Monni (optio) Liite 6 Pohjakartoitettavat alueet, Kuuloja (optio)
