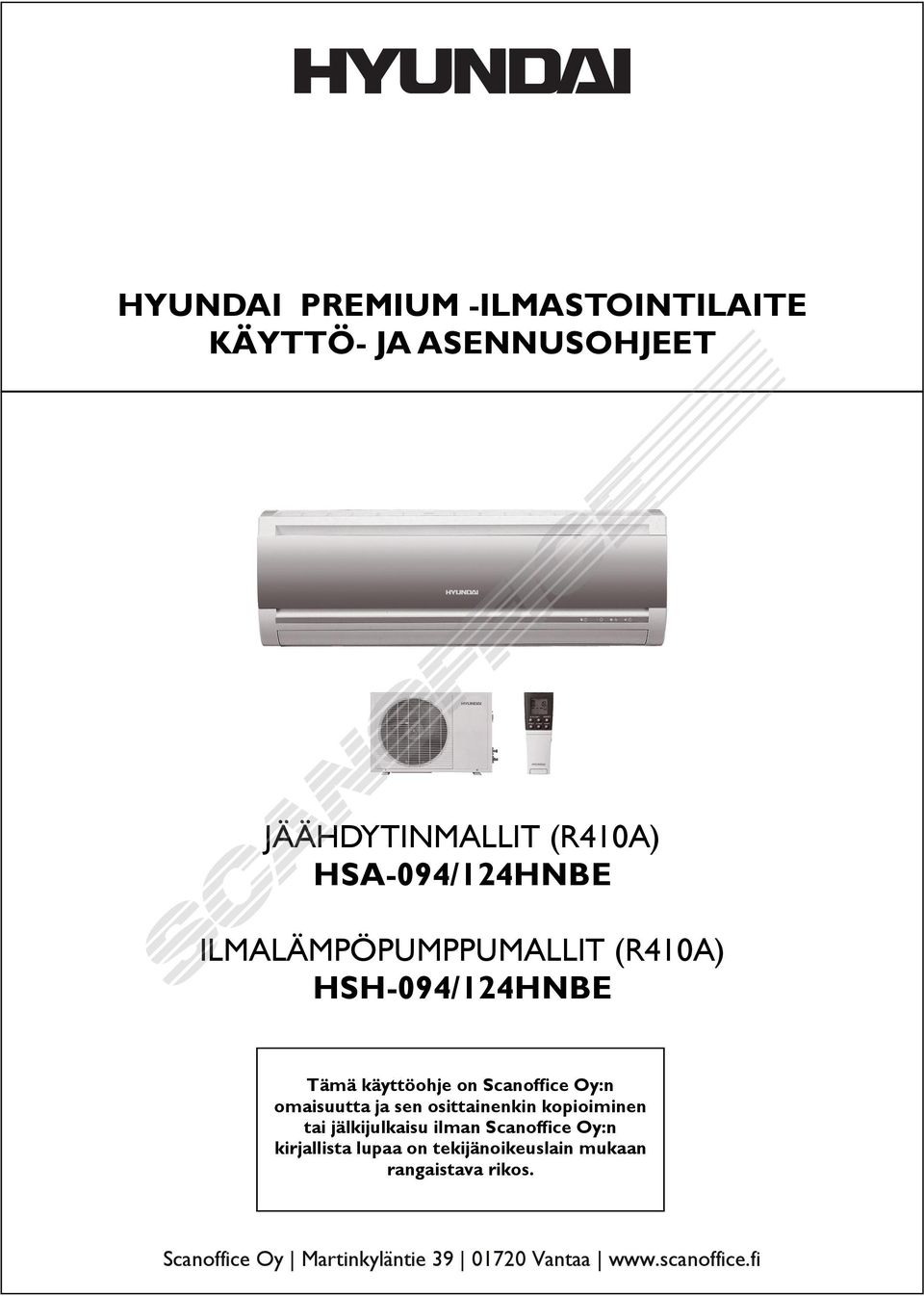

1 HYUNDAI PREMIUM -ILMASTOINTILAITE KÄYTTÖ- JA ASENNUSOHJEET JÄÄHDYTINMALLIT (R410A) HSA-094/124HNBE ILMALÄMPÖPUMPPUMALLIT (R410A) HSH-094/124HNBE Tämä käyttöohje on Scanoffice Oy:n omaisuutta ja sen osittainenkin kopioiminen tai jälkijulkaisu ilman Scanoffice Oy:n kirjallista lupaa on tekijänoikeuslain mukaan rangaistava rikos. Scanoffice Oy Martinkyläntie Vantaa

2 TURVALLISUUSOHJEET Noudata seuraavia ohjeita estääksesi henkilö- ja esinevahingot. Ohjeitten noudattamatta jättäminen aiheuttaa vahinkoa joiden vakavuuden seuraavat symbolit ilmaisevat. VAARA Tämä symboli varoittaa vamman tai kuoleman mahdollisuudesta Älä sijoita eläimiä, kasveja tai polttolaitteita suoraan puhallusvirtaan. Älä käsittele laitetta märin käsin. Älä työnnä mitään ilman imuja puhallusaukkoihin etenkin ulkoyksikössä. Puhallin pyörii laitteen sisällä suurella nopeudella ja etenkin lapset ovat alttiina tälle vaaralle. Älä myöskään peitä tai tuki laitteen imuja puhallusaukkoja. Ilmastointilaitteen sähköistyksen saa tehdä ainoastaan valtuutettu sähköasentaja Suomen sähköturvallisuusmääräysten mukaan. Älä kuormita liikaa verkkojohtoa eikä välikaapeleita. Älä jatka verkkojohtoa eikä välikaapeleita. Älä käytä jatkojohtoja. Käytä ilmastointilaitteelle omaa erillistä sähkönsyöttöä. Jos on salamaniskun pelko, pysäytä ilmastointilaite ja irrota verkkojohdon pistoke pistorasiasta. Varmistu, että pistoke ei ole pölyinen. Varmistu, että pistoke on riittävän tiukka pistorasiaan. Älä käytä pistoketta laitteen käynnistämiseen ja pysäyttämiseen, sillä siitä voi aiheutua sähköisku tai tulipalo. Älä koske ulkoyksikön lämmönsiirrintä, putkia ja venttiileitä. Käytettyjen sähköistyskomponenttien on täytettävä Suomen sähköturvallisuusmääräykset. Älä muuta millään tavoin laitteiden rakennetta, sillä se lisää tulipalon ja käyttöhäiriöiden mahdollisuutta. Jos ilmenee epänormaalia hajua (kuten palaminen), pysäytä laite ja irrota sähköjohto pistokkeesta. VAROITUS Tämä symboli varoittaa esinevahingon mahdollisuudesta Älä koskaan suuntaa ilmapuhallusta suoraan kohti lapsia, vammaisia tai vanhuksia. Säädä huoneen lämpötila ja puhalluksen suuntaus sopivaksi. Varmistu, että sisä- ja ulkoyksiköt on sijoitettu niin, etteivät lapset pääse niihin käsiksi. Tuuleta huonetila aika ajoin. Huonetilan ilmanvaihtoa tarvitaan, jos samassa tilassa käytetään kaasu- tai polttonestekäyttöisiä laitteita. Älä käytä ilmastointilaitetta seuraavien aineiden ja tavaroiden säilytykseen: ruokatarvikkeet, eläimistö, kasvit, tarkkuuslaitteet, taide ja lääkkeet. Älä sijoita mitään laitteen päälle. Älä kuormita laitetta yli sen ilmoitetun kapasiteetin (käyttö huonetilassa, mikä vaatii tehokkaamman laitteen tai huoneessa on ylimäärin henkilöitä), jolloin ei saavuteta haluttua lämpötilaa. Kun haluat katkaista sähkönsyötön, tartu verkkojohdon pistokkeesta. Älä irrota pistoketta vetämällä itse verkkojohdosta. Kaukosäätimen lämpötilan osoitus saattaa erota jonkin verran huoneen todellisesta lämpötilasta. Älä anna lasten leikkiä laitteen kanssa. Laitteen ollessa käynnissä älä työnnä sormiasi säleikköön. Kun laitetta ei käytetä pitkään aikaan, kytke virta pois virtakytkimestä. KÄYTTÖOLOSUHTEET Jäähdytys Kuivaus Lämmitys* Ulkolämpötila ºC ºC 0-24 ºC Sisälämpötila ºC ºC ºC Sisäkosteus < 80 % < 80 % < 80 % Jos käytät laitetta muissa olosuhteissa kuin taulukossa mainituissa, turvakatkaisin saattaa sammuttaa laitteen. Kosteina päivinä jäätä saattaa muodostua laitteen pinnalle. VAROITUS Jos jäähdytyksellä tai kuivauksella muodostuu vesipisaroita, ilmansuodatin on likainen. Puhdista suodatin.

3 OMINAISUUDET HAJUNPOISTOTOIMINTO Jos laite on kuivauksella tai jäähdytyksellä ja jos puhallin ei käynnisty 40 sekunnin kuluessa laitteen käynnistyksestä, kun puhallinnopeus on automatiikalla, niin laite poistaa tällöin sisältä erittyviä hajuja. MELODIASUMMERI Kun PÄÄLLE/POIS -painiketta painetaan ja vaihdetaan toimintoa sisäyksiköstä kuuluu tietty melodia eikä se ole virhetoiminnon ilmaisu. AUTOMAATTINEN UUDELLEENKÄYNNISTYS Käynnistää laitteen automaattisesti sähkökatkon jälkeen. Kun sähkö palautuu sähkökatkon jälkeen laite käynnistyy automaattisesti 3 minuutin kuluttua. KUIVAUSTOIMINTO Termostaatti mittaa asetus- ja huonelämpötilan eroa sekä jäähdytys- että kuivaustoiminnolla. Kuivaustoiminnolla puhallin toimii siten, että laite poistaa kosteutta, mutta ei pudota huoneen lämpötilaa. TUULETUSTOIMINTO Tuuletuksella puhallin yksinomaan kierrättää huoneilmaa, joten lämpötilaerot tasoittuvat huoneen eri osissa. Puhaltimen nopeudeksi voidaan valita AUTO, suuri, keskisuuri tai pieni nopeus. AUTO puhallinnopeudella mitataan huoneen lämpötilaa, asetuslämpötilaa sekä ilman lämpötilaa laitteella ja näiden perusteella automatiikka määrää puhaltimen nopeuden. Pöö pöö LÄMMITYSTOIMINTO (AINOASTAAN LÄMPÖPUMPPUMALLIT) Lämmitysteho: Lämpöpumppu ilmastointilaite lämmittää huoneilmaa absorboimalla ulkoilmasta lämpöenergiaa kylmäaineeseen. Kun ulkoilman lämpötila laskee, myös lämpöpumpun lämmitysteho laskee. Jos lämmitysteho ei ole riittävä, käytä lisälämmitintä. Käynnistyksen jälkeen vie jonkin aikaa, ennen kuin koko tila on lämmin. Sulatustoiminto: Jos ulkoyksikköön muodostuu jäätä, lämmitysteho laskee. Tämän takia sulatus käynnistyy automaattisesti (3-7 minuutin kuluttua) ja sisäyksikön punainen merkkivalo vilkkuu. Sisä- ja ulkoyksikön puhaltimet pysähtyvät sulatusjakson ajaksi.

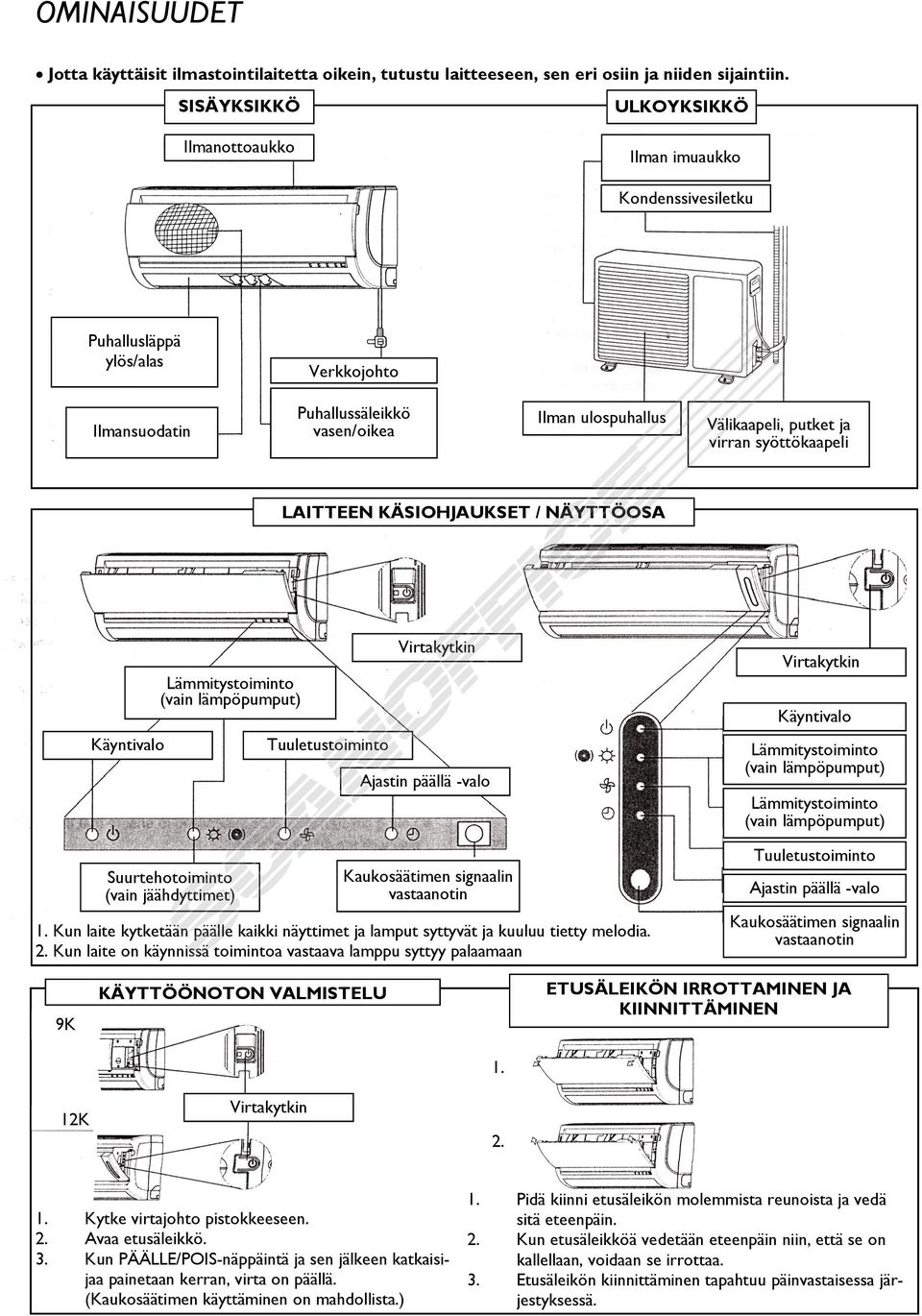

4 OMINAISUUDET Jotta käyttäisit ilmastointilaitetta oikein, tutustu laitteeseen, sen eri osiin ja niiden sijaintiin. SISÄYKSIKKÖ ULKOYKSIKKÖ Ilmanottoaukko Ilman imuaukko Kondenssivesiletku Puhallusläppä ylös/alas Verkkojohto Puhallussäleikkö vasen/oikea Ilmansuodatin Ilman ulospuhallus Välikaapeli, putket ja virran syöttökaapeli LAITTEEN KÄSIOHJAUKSET / NÄYTTÖOSA Virtakytkin Virtakytkin Lämmitystoiminto (vain lämpöpumput) Käyntivalo Käyntivalo Tuuletustoiminto Lämmitystoiminto (vain lämpöpumput) Ajastin päällä -valo Lämmitystoiminto (vain lämpöpumput) Tuuletustoiminto Suurtehotoiminto (vain jäähdyttimet) Kaukosäätimen signaalin vastaanotin Ajastin päällä -valo 1. Kun laite kytketään päälle kaikki näyttimet ja lamput syttyvät ja kuuluu tietty melodia. 2. Kun laite on käynnissä toimintoa vastaava lamppu syttyy palaamaan Kaukosäätimen signaalin vastaanotin ETUSÄLEIKÖN IRROTTAMINEN JA KIINNITTÄMINEN KÄYTTÖÖNOTON VALMISTELU 9K 1. 12K Virtakytkin Kytke virtajohto pistokkeeseen. Avaa etusäleikkö. Kun PÄÄLLE/POIS-näppäintä ja sen jälkeen katkaisijaa painetaan kerran, virta on päällä. (Kaukosäätimen käyttäminen on mahdollista.) Pidä kiinni etusäleikön molemmista reunoista ja vedä sitä eteenpäin. Kun etusäleikköä vedetään eteenpäin niin, että se on kallellaan, voidaan se irrottaa. Etusäleikön kiinnittäminen tapahtuu päinvastaisessa järjestyksessä.

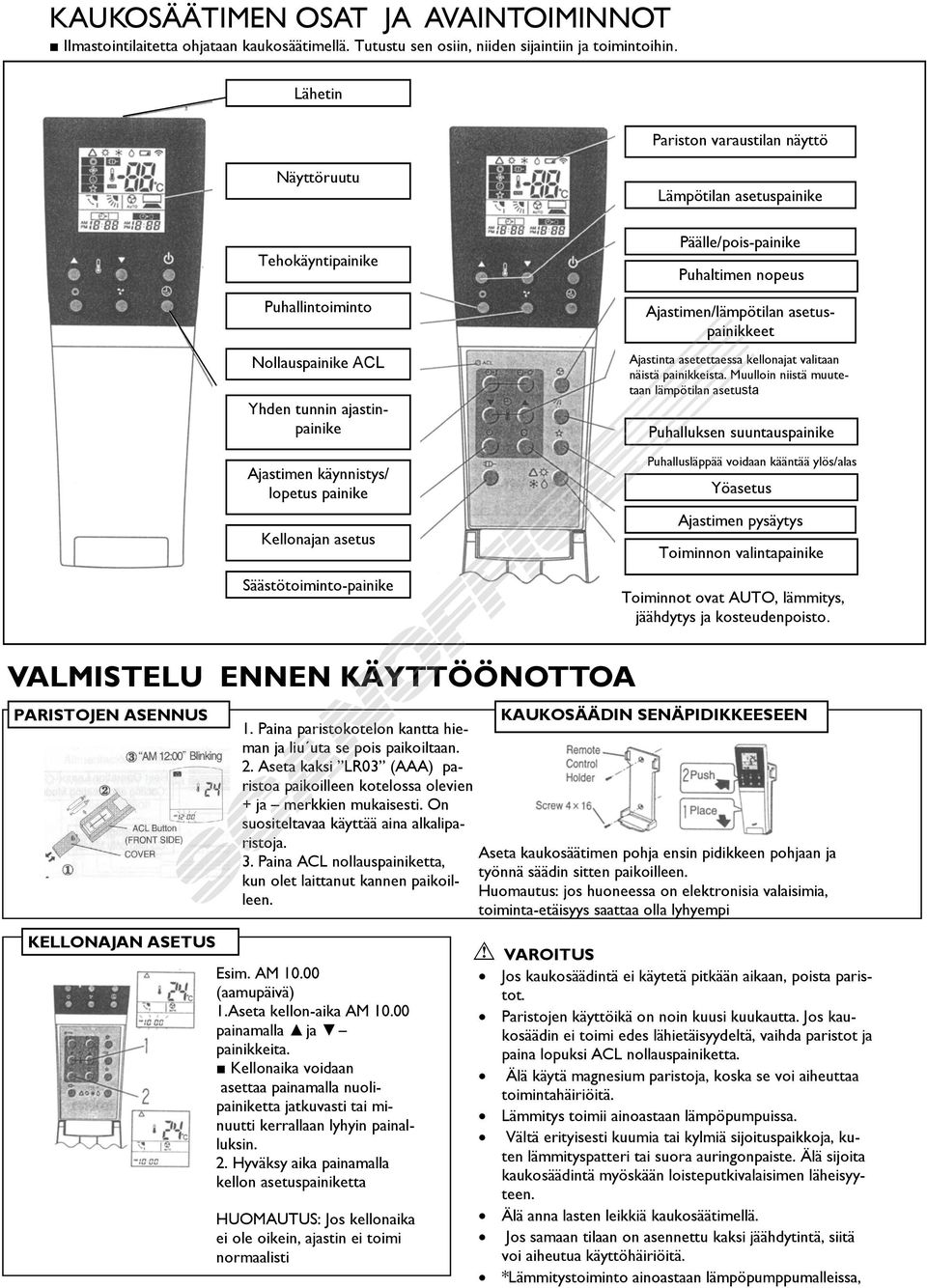

5 KAUKOSÄÄTIMEN OSAT JA AVAINTOIMINNOT Ilmastointilaitetta ohjataan kaukosäätimellä. Tutustu sen osiin, niiden sijaintiin ja toimintoihin. Lähetin Pariston varaustilan näyttö Näyttöruutu Tehokäyntipainike Puhallintoiminto Nollauspainike ACL Yhden tunnin ajastinpainike Ajastimen käynnistys/ lopetus painike Kellonajan asetus Säästötoiminto-painike Lämpötilan asetuspainike Päälle/pois-painike Puhaltimen nopeus Ajastimen/lämpötilan asetuspainikkeet Ajastinta asetettaessa kellonajat valitaan näistä painikkeista. Muulloin niistä muutetaan lämpötilan asetusta Puhalluksen suuntauspainike Puhallusläppää voidaan kääntää ylös/alas Yöasetus Ajastimen pysäytys Toiminnon valintapainike Toiminnot ovat AUTO, lämmitys, jäähdytys ja kosteudenpoisto. VALMISTELU ENNEN KÄYTTÖÖNOTTOA PARISTOJEN ASENNUS KAUKOSÄÄDIN SENÄPIDIKKEESEEN 1. Paina paristokotelon kantta hieman ja liu uta se pois paikoiltaan. 2. Aseta kaksi LR03 (AAA) paristoa paikoilleen kotelossa olevien + ja merkkien mukaisesti. On suositeltavaa käyttää aina alkaliparistoja. Aseta kaukosäätimen pohja ensin pidikkeen pohjaan ja 3. Paina ACL nollauspainiketta, työnnä säädin sitten paikoilleen. kun olet laittanut kannen paikoilleen. Huomautus: jos huoneessa on elektronisia valaisimia, toiminta-etäisyys saattaa olla lyhyempi KELLONAJAN ASETUS Esim. AM (aamupäivä) 1.Aseta kellon-aika AM painamalla ja painikkeita. Kellonaika voidaan asettaa painamalla nuolipainiketta jatkuvasti tai minuutti kerrallaan lyhyin painalluksin. 2. Hyväksy aika painamalla kellon asetuspainiketta HUOMAUTUS: Jos kellonaika ei ole oikein, ajastin ei toimi normaalisti VAROITUS Jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot. Paristojen käyttöikä on noin kuusi kuukautta. Jos kaukosäädin ei toimi edes lähietäisyydeltä, vaihda paristot ja paina lopuksi ACL nollauspainiketta. Älä käytä magnesium paristoja, koska se voi aiheuttaa toimintahäiriöitä. Lämmitys toimii ainoastaan lämpöpumpuissa. Vältä erityisesti kuumia tai kylmiä sijoituspaikkoja, kuten lämmityspatteri tai suora auringonpaiste. Älä sijoita kaukosäädintä myöskään loisteputkivalaisimen läheisyyteen. Älä anna lasten leikkiä kaukosäätimellä. Jos samaan tilaan on asennettu kaksi jäähdytintä, siitä voi aiheutua käyttöhäiriöitä. *Lämmitystoiminto ainoastaan lämpöpumppumalleissa,

6 TOIMINNOT AUTOMAATTINEN TOIMINTA Ilmastointilaite valitsee automaattisesti tilanteeseen sopivan lämpötilan. 1 Paina kaukosäätimen MODE painiketta ja valitse AUTO toiminto ( ). Paina PÄÄLLE/POIS-painiketta KUIVAUS Huonetermostaatti tarkkailee huoneen lämpötilan ja asetettua lämpötilaa ja valitsee joko jäähdytys tai kuivaus-toiminnon Kuivaus-toiminnossa tuuletin pyörii poistaakseen kosteuden, ilman että huoneenlämpötila laskee. Jos kuivaus on toiminnassa, laite poistaa tehokkaasti huoneilman kosteutta. On suositeltavaa käyttää kuivausta kostealla säällä kuten sateisina päivinä. Jos ulkolämpötila on kovin alhainen tai huonetila on pieni, lämpötila saattaa laskea alle asetusarvon. Jos huoneilman lämpötila on alle 15 C, laite pysähtyy ja käynnistyy uudelleen, kun lämpötila on noussut yli 15 C. MANUAALISET TOIMINNOT Mikäli et ole tyytyväinen automaattisen ohjauksen valintoihin, voit valita olosuhteet mielesi mukaan. PYSÄYTYS: Paina jälleen PÄÄLLE/POIS-painiketta Lämpötila ohjaa ilmastointilaitteen kaikkia toimintoja, jotta ihmiskeho tuntisi olosuhteet mahdollisimman miellyttäviksi. Laitteen toimintaa ohjataan automaattisesti huoneen lämpötilan ja kosteuden mukaan. (Jos käynnistät laitteen kahden tunnin sisällä uudelleen, toiminta jatkuu samoin kuin ennen pysäytystä). Valitse haluamasi toiminto: lämmitys, kuivaus, jäähdytys tai tuuletus. 1. Valitse kaukosäätimen MODE painikkeesta haluamasi toiminto. Kun on kylmä ilma -> LÄMMITYS-toiminto Kun kosteutta on paljon -> KUIVAUS-toiminto Kun on lämmin ilma -> JÄÄHDYTYS-toiminto Huoneen Toiminto Asetuslämpötila lämpötila Yli 27 C Jäähdytys 26 C 2. Paina PÄÄLLE/POIS-painiketta C Kuivaus Lämpötilan mittaus Alle 20 C Lämmitys* 24 C Lämpötilan asetusarvoa voidaan muuttaa halutuksi painamalla lämpötilan nuolinäppäimiä. Lämpötilan muutosalue on 4 ºC ylemmäksi ja vastaavasti 4 C alhaisemmaksi AUTO toiminta ei näytä lämpötilan asetusta. Huoneilman todellinen lämpötila ilmestyy näytölle noin 5 sekunnin kuluttua asetuksen muutoksesta. Kun haluat muuttaa lämpötilan asetusta, paina lämpötilan asetuspainikkeita. Kukin painallus muuttaa lämpötilaa 1 C. Minimi lämpötila: 16 Maksimi lämpötila: 30 Kun haluat muuttaa puhaltimen nopeutta tai puhalluksen suuntausta katso sivu 5.

7 PUHALTIMEN NOPEUS JA PUHALLUKSEN SUUNTAUS Jotta ilmastointilaitteesi toimisi tehokkaasti, käytä oikein puhalluksen suuntausta. KUN HALUAT VAIHTAA PUHALTIMEN NOPEUTTA, PAINA PUHALTIMEN NOPEUS painiketta. AJASTINOHJAUS (PÄÄLLÄ/POIS) Ajastinohjausta voidaan käyttää missä toiminnossa tahansa. Ajastimen asetukset valitaan painamalla ajastimen käynnistys- ja pysäytyspainikkeista. Esimerkki: kello on AM 10:20. Ilmastointilaite ei ole toiminnassa. Sen halutaan käynnistyvän PM 1:30 ja pysähtyvän PM 6: Paina ajastin käynnistää painiketta. Kylmä ilma painuu alaspäin. Vaakasuora puhallus on suositeltavaa jäähdytyksellä, jotta laite toimisi mahdollisimman tehokkaasti. KUN HALUAT MUUTTAA PUHALLUKSEN SUUNTA- USTA, PAINA PUHALLUSLÄPÄN SUUNTAUS painiketta. Puhallusläpän liike ylös/alas eri toiminnoissa: 1-4: lämmitys ja tuuletus 4-6: jäähdytys Pystysäleikön suuntaus vasemmalle / oikealle tapahtuu käsin. Alla olevassa kuvassa on esitetty puhalluksen suuntauksen eri vaihtoehdot Valo vilkkuu 2. Valitse ( ) nuolipainikkeista käynnistysaika PM 1:30. (Käynnistysaikaa voidaan muuttaa tunnin kuluessa painamalla ( ) painikkeita yhtäjaksoisesti. Aikaa voidaan muuttaa 10 minuutin kuluessa painamalla ( ) painikkeita jaksoittain. 3. Paina ajastimen ( ) painiketta. 4. Paina ajastin pysäyttää O painiketta. Valo vilkkuu 5. Valitse ( ) nuolipainikkeista pysäytysaika PM 6:30. (Pysäytysaikaa voidaan muuttaa tunnin kuluessa painamalla ( ) painikkeita yhtäjaksoisesti. Aikaa voidaan muuttaa 10 minuutin kuluessa painamalla ( ) painikkeita jak-. soittain.). 6. Paina ajastimen ( ) painiketta AJASTIMEN PYSÄYTYS Paina pysäytyspainiketta ( C ). Tarkista kellonaika. Jos se ei ole oikein ajastin ei voi myöskään toimia oikein.

8 TEHOKÄYNTI Tätä toimintoa voit käyttää, kun tulet hikisenä kotiin tai tulet kylvystä. (Toimii AUTO, lämmitys*-, jäähdytys- tai kuivaus-toiminnoilla.) Paina tehotoiminto painiketta. PERUUTUS Paina tehokäyntipainiketta uudelleen. Laite palautuu takaisin edeltävään toimintoon. Tämä toiminto käynnistyy siitä hetkestä kun toiminto on valittu ja loppuu siihen kun se pois päältä. Tehokäynti-toimintoa ei voi käyttää kun laite käy tuuletustoiminnolla. Tehokäynti-toimintoa ei voi käyttää jos huoneen lämpötila on alle 16. VAROITUS Kun tehotoimintoa käytetään pidemmän aikaa suuressa huonetilassa, laite ei ehkä saavuta asetuslämpötilaa rajoitetun jäähdytystehon takia. Myös vesipisaroita saattaa kondensoitua puhallus-aukkoon ja pudota lattialle. Tässä tapauksessa peruuta tehotoiminto. YÖASETUS Haluttu huoneilman lämpötila ylläpidetään pienemmällä puhallinteholla. (AUTO, lämmitys*, jäähdytys tai kuivaus) YHDEN TUNNIN AJASTIN Tätä toimintoa voi käyttää nukkumaan mennessä tai töihin lähtiessä. Paina 1HR-painiketta Ennen 1HR ajastimen painamista näytössä on sen hetkinen kellonaika. Kun painat 1HR ajastinta, jäljellä oleva aika näkyy minuutteina PERUUTUS Paina PÄÄLLE/POIS painiketta. Tämä pysäyttää yhden tunnin ajastimen toiminnan. Kun sitten painat PÄÄLLE/POIS painiketta jälleen myöhemmin, laite käynnistyy edeltävän toiminnon mukaan. HUOMAUTUS: Jos painat 1HR ajastinta sen ollessa toiminnassa, laite pysähtyy siitä hetkestä lukien 1 tunnin kuluttua. Yhden tunnin ajastintoiminto on ensisijainen kaikkien muiden toimintojen suhteen. Jos painat 1HR ajastinta, vaikka laite olisi ajastin-ohjauksessa, se pysähtyy tasan tunnin kuluttua. ENERGIAN SÄÄSTÖTOIMINTO Paina YÖASETUS ( )-painiketta PYSÄYTYS: Paina yöasetus -painiketta. Aikaisemmin valittu toiminto käynnistyy L L KÄSIOHJAUS Sisäyksikön puhaltimen nopeus laskee automaattisesti, jolloin myös äänitaso laskee. Kun yötoiminto käynnistyy, lämpötilan asetus muuttuu seuraavasti: LÄMMITYS* Laskee 3 C tunnin kuluttua Laskee 4 C kolmen tunnin kuluttua JÄÄHDYTYS/KUIVAUS Nousee 1 C tunnin kuluttua Kun kaukosäädintä ei voida käyttää, joko paristojen loppumisen tai muun syyn takia, käytä käsiohjauskytkintä. Paina ensin käsiohjauskytkin POIS ( O ) asentoon ja sen jälkeen uudelleen PÄÄLLE ( I ). Käynnin merkkivalo syttyy ja laite käynnistyy AUTO-toiminnolla. Kun yötoiminto käynnistyy, puhallusläppä liikkuu vain yhden portaan ylös/alas. JÄÄHDYTYS/KUIVAUS LÄMMITYS* Nousee yhden portaan Laskee yhden portaan PYSÄYTYS Paina käsiohjauskytkintä vielä kerran VAROITUS *Lämmitystoiminto ainoastaan lämpöpumppumalleissa.

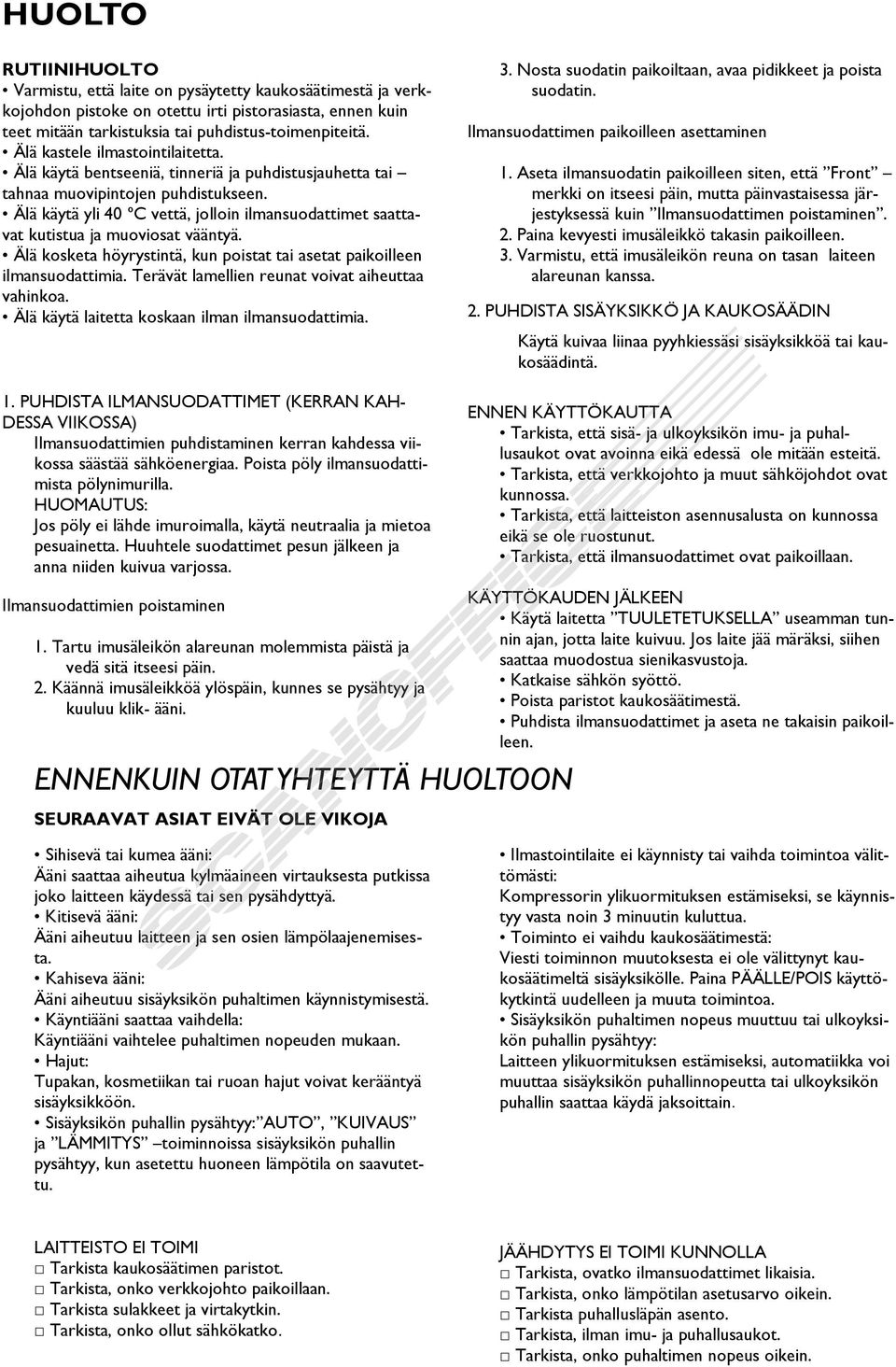

9 HUOLTO RUTIINIHUOLTO Varmistu, että laite on pysäytetty kaukosäätimestä ja verkkojohdon pistoke on otettu irti pistorasiasta, ennen kuin teet mitään tarkistuksia tai puhdistus-toimenpiteitä. Älä kastele ilmastointilaitetta. Älä käytä bentseeniä, tinneriä ja puhdistusjauhetta tai tahnaa muovipintojen puhdistukseen. Älä käytä yli 40 ºC vettä, jolloin ilmansuodattimet saattavat kutistua ja muoviosat vääntyä. Älä kosketa höyrystintä, kun poistat tai asetat paikoilleen ilmansuodattimia. Terävät lamellien reunat voivat aiheuttaa vahinkoa. Älä käytä laitetta koskaan ilman ilmansuodattimia. 1. PUHDISTA ILMANSUODATTIMET (KERRAN KAH- DESSA VIIKOSSA) Ilmansuodattimien puhdistaminen kerran kahdessa viikossa säästää sähköenergiaa. Poista pöly ilmansuodattimista pölynimurilla. HUOMAUTUS: Jos pöly ei lähde imuroimalla, käytä neutraalia ja mietoa pesuainetta. Huuhtele suodattimet pesun jälkeen ja anna niiden kuivua varjossa. 3. Nosta suodatin paikoiltaan, avaa pidikkeet ja poista suodatin. Ilmansuodattimen paikoilleen asettaminen 1. Aseta ilmansuodatin paikoilleen siten, että Front merkki on itseesi päin, mutta päinvastaisessa järjestyksessä kuin Ilmansuodattimen poistaminen. 2. Paina kevyesti imusäleikkö takasin paikoilleen. 3. Varmistu, että imusäleikön reuna on tasan laiteen alareunan kanssa. 2. PUHDISTA SISÄYKSIKKÖ JA KAUKOSÄÄDIN Käytä kuivaa liinaa pyyhkiessäsi sisäyksikköä tai kaukosäädintä. ENNEN KÄYTTÖKAUTTA Tarkista, että sisä- ja ulkoyksikön imuja puhallusaukot ovat avoinna eikä edessä ole mitään esteitä. Tarkista, että verkkojohto ja muut sähköjohdot ovat kunnossa. Tarkista, että laitteiston asennusalusta on kunnossa eikä se ole ruostunut. Tarkista, että ilmansuodattimet ovat paikoillaan. Ilmansuodattimien poistaminen 1. Tartu imusäleikön alareunan molemmista päistä ja vedä sitä itseesi päin. 2. Käännä imusäleikköä ylöspäin, kunnes se pysähtyy ja kuuluu klik- ääni. ENNENKUIN OTAT YHTEYTTÄ HUOLTOON SEURAAVAT ASIAT EIVÄT OLE VIKOJA KÄYTTÖKAUDEN JÄLKEEN Käytä laitetta TUULETETUKSELLA useamman tunnin ajan, jotta laite kuivuu. Jos laite jää märäksi, siihen saattaa muodostua sienikasvustoja. Katkaise sähkön syöttö. Poista paristot kaukosäätimestä. Puhdista ilmansuodattimet ja aseta ne takaisin paikoilleen. Sihisevä tai kumea ääni: Ääni saattaa aiheutua kylmäaineen virtauksesta putkissa joko laitteen käydessä tai sen pysähdyttyä. Kitisevä ääni: Ääni aiheutuu laitteen ja sen osien lämpölaajenemisesta. Kahiseva ääni: Ääni aiheutuu sisäyksikön puhaltimen käynnistymisestä. Käyntiääni saattaa vaihdella: Käyntiääni vaihtelee puhaltimen nopeuden mukaan. Hajut: Tupakan, kosmetiikan tai ruoan hajut voivat kerääntyä sisäyksikköön. Sisäyksikön puhallin pysähtyy: AUTO, KUIVAUS ja LÄMMITYS toiminnoissa sisäyksikön puhallin pysähtyy, kun asetettu huoneen lämpötila on saavutettu. Ilmastointilaite ei käynnisty tai vaihda toimintoa välittömästi: Kompressorin ylikuormituksen estämiseksi, se käynnistyy vasta noin 3 minuutin kuluttua. Toiminto ei vaihdu kaukosäätimestä: Viesti toiminnon muutoksesta ei ole välittynyt kaukosäätimeltä sisäyksikölle. Paina PÄÄLLE/POIS käyttökytkintä uudelleen ja muuta toimintoa. Sisäyksikön puhaltimen nopeus muuttuu tai ulkoyksikön puhallin pysähtyy: Laitteen ylikuormituksen estämiseksi, automatiikka voi muuttaa sisäyksikön puhallinnopeutta tai ulkoyksikön puhallin saattaa käydä jaksoittain. LAITTEISTO EI TOIMI Tarkista kaukosäätimen paristot. Tarkista, onko verkkojohto paikoillaan. Tarkista sulakkeet ja virtakytkin. Tarkista, onko ollut sähkökatko. JÄÄHDYTYS EI TOIMI KUNNOLLA Tarkista, ovatko ilmansuodattimet likaisia. Tarkista, onko lämpötilan asetusarvo oikein. Tarkista puhallusläpän asento. Tarkista, ilman imuja puhallusaukot. Tarkista, onko puhaltimen nopeus oikein.

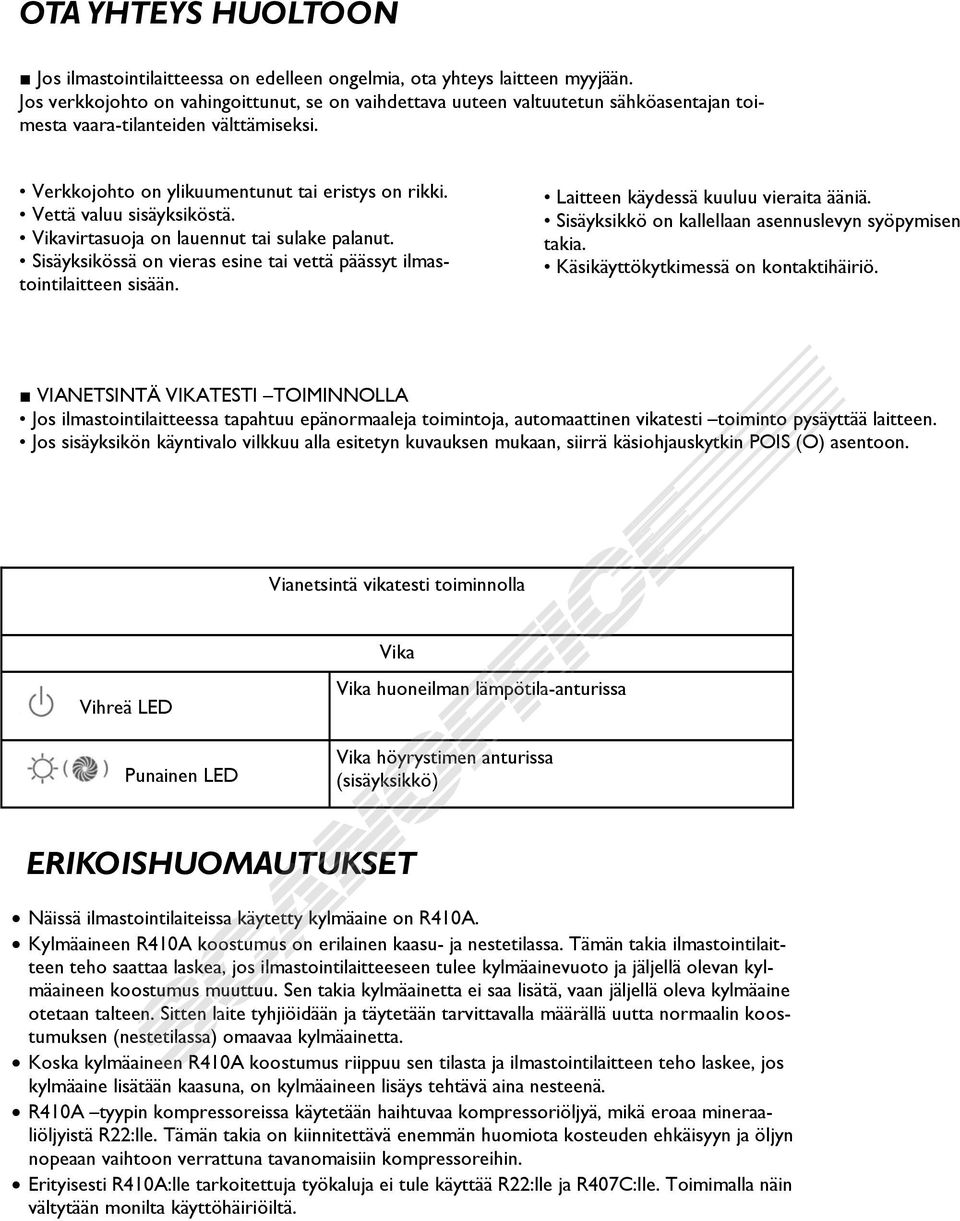

10 OTA YHTEYS HUOLTOON Jos ilmastointilaitteessa on edelleen ongelmia, ota yhteys laitteen myyjään. Jos verkkojohto on vahingoittunut, se on vaihdettava uuteen valtuutetun sähköasentajan toimesta vaara-tilanteiden välttämiseksi. Verkkojohto on ylikuumentunut tai eristys on rikki. Vettä valuu sisäyksiköstä. Vikavirtasuoja on lauennut tai sulake palanut. Sisäyksikössä on vieras esine tai vettä päässyt ilmastointilaitteen sisään. Laitteen käydessä kuuluu vieraita ääniä. Sisäyksikkö on kallellaan asennuslevyn syöpymisen takia. Käsikäyttökytkimessä on kontaktihäiriö. VIANETSINTÄ VIKATESTI TOIMINNOLLA Jos ilmastointilaitteessa tapahtuu epänormaaleja toimintoja, automaattinen vikatesti toiminto pysäyttää laitteen. Jos sisäyksikön käyntivalo vilkkuu alla esitetyn kuvauksen mukaan, siirrä käsiohjauskytkin POIS (O) asentoon. Vianetsintä vikatesti toiminnolla Vihreä LED Punainen LED Vika Vika huoneilman lämpötila-anturissa Vika höyrystimen anturissa (sisäyksikkö) ERIKOISHUOMAUTUKSET Näissä ilmastointilaiteissa käytetty kylmäaine on R410A. Kylmäaineen R410A koostumus on erilainen kaasu- ja nestetilassa. Tämän takia ilmastointilaitteen teho saattaa laskea, jos ilmastointilaitteeseen tulee kylmäainevuoto ja jäljellä olevan kylmäaineen koostumus muuttuu. Sen takia kylmäainetta ei saa lisätä, vaan jäljellä oleva kylmäaine otetaan talteen. Sitten laite tyhjiöidään ja täytetään tarvittavalla määrällä uutta normaalin koostumuksen (nestetilassa) omaavaa kylmäainetta. Koska kylmäaineen R410A koostumus riippuu sen tilasta ja ilmastointilaitteen teho laskee, jos kylmäaine lisätään kaasuna, on kylmäaineen lisäys tehtävä aina nesteenä. R410A tyypin kompressoreissa käytetään haihtuvaa kompressoriöljyä, mikä eroaa mineraaliöljyistä R22:lle. Tämän takia on kiinnitettävä enemmän huomiota kosteuden ehkäisyyn ja öljyn nopeaan vaihtoon verrattuna tavanomaisiin kompressoreihin. Erityisesti R410A:lle tarkoitettuja työkaluja ei tule käyttää R22:lle ja R407C:lle. Toimimalla näin vältytään monilta käyttöhäiriöiltä.
