1 Käyttöopas Mitsubishi Heavy Industries SRK20/25/35ZJX-SA

2 Sisällysluettelo Laitteen osat 2 Osaluettelo 3 Kaukosäätimen käyttöönotto 3 Ajan asettaminen 3 Ilmansuuntaaminen asennuspaikan mukaisesti 4 Kaukosäätimen toiminnot 5 Toiminnot (automaatti, jäähdytys, lämmitys, ilmankuivaus ja ilman kierrätys) 6 Ilmavirran suuntaus ja puhaltimen nopeus 7 Ajastimen käyttö 8 Teho / Säästö- toiminto 9 Automaattinen puhdistus 9 Kunnossapito 10 1

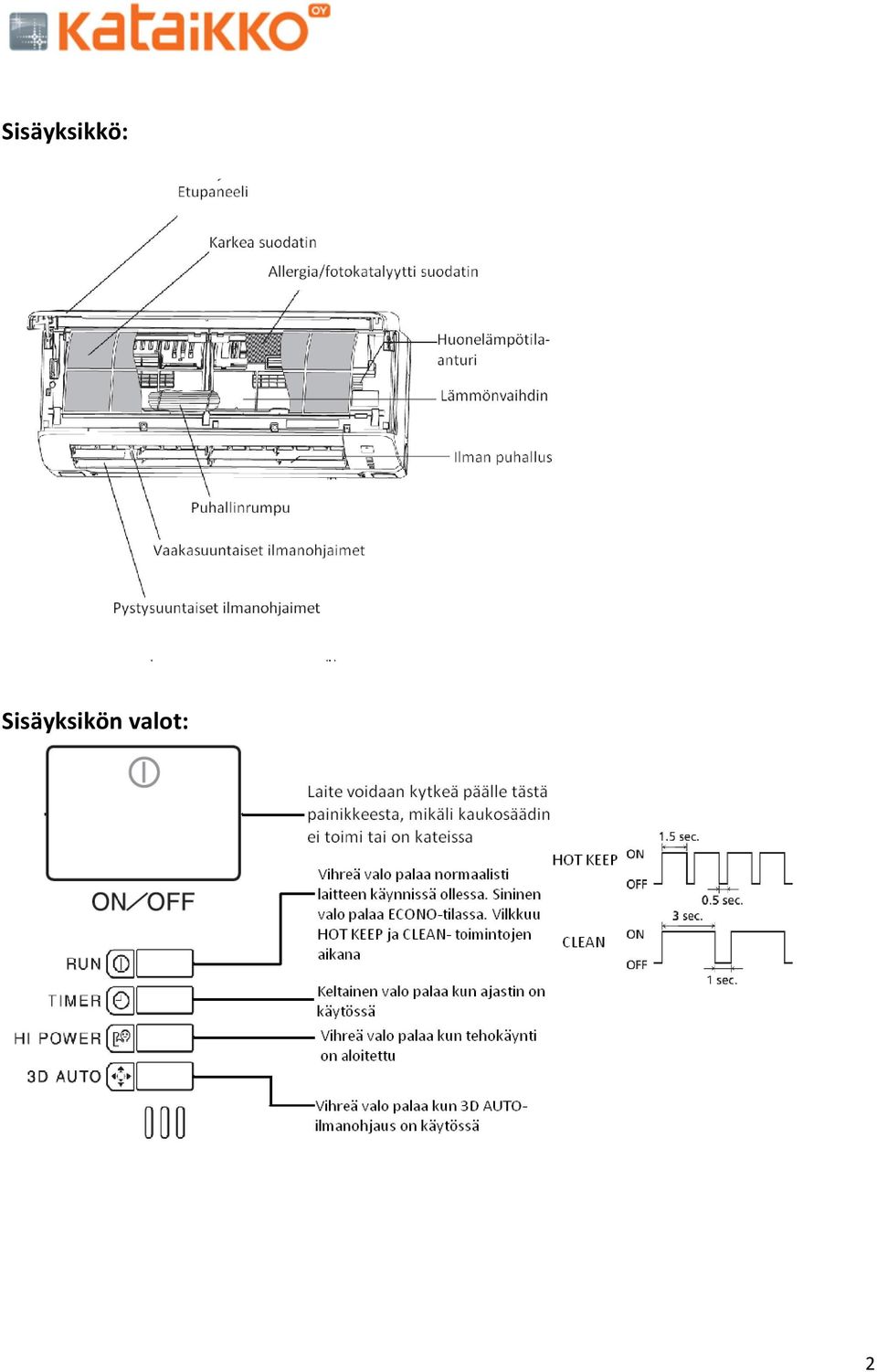

3 Sisäyksikkö: Sisäyksikön valot: 2

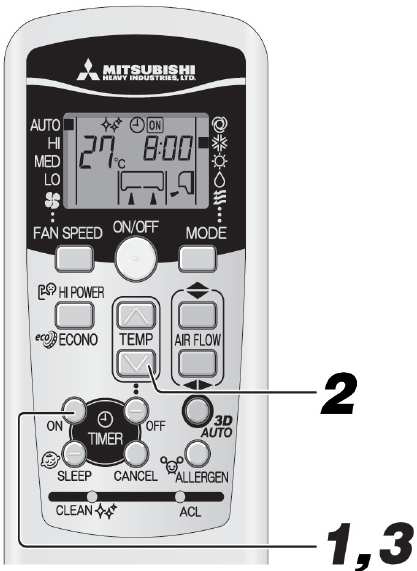

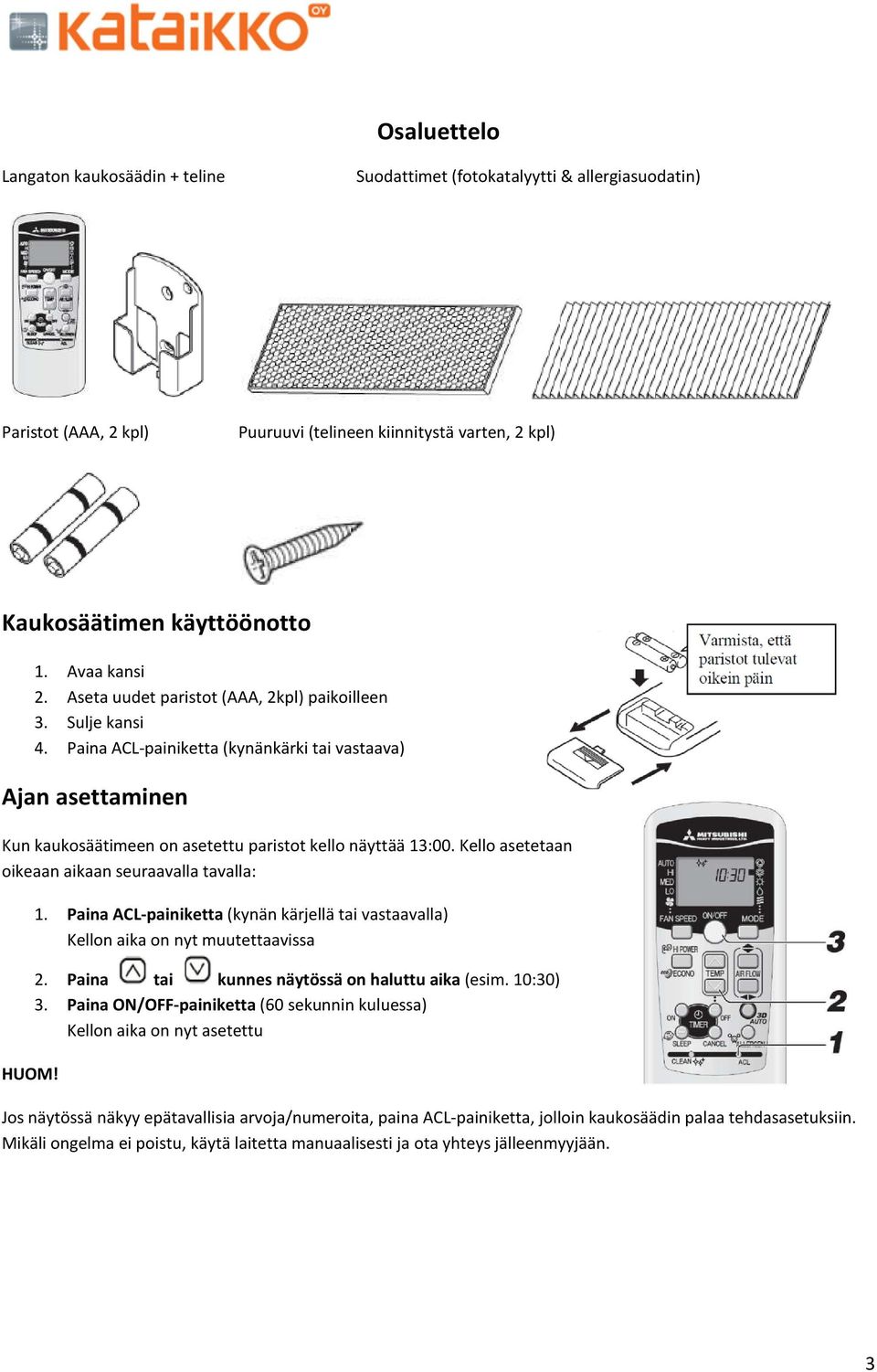

4 Osaluettelo Langaton kaukosäädin + teline Suodattimet (fotokatalyytti & allergiasuodatin) Paristot (AAA, 2 kpl) Puuruuvi (telineen kiinnitystä varten, 2 kpl) Kaukosäätimen käyttöönotto 1. Avaa kansi 2. Aseta uudet paristot (AAA, 2kpl) paikoilleen 3. Sulje kansi 4. Paina ACL-painiketta (kynänkärki tai vastaava) Ajan asettaminen Kun kaukosäätimeen on asetettu paristot kello näyttää 13:00. Kello asetetaan oikeaan aikaan seuraavalla tavalla: HUOM! 1. Paina ACL-painiketta (kynän kärjellä tai vastaavalla) Kellon aika on nyt muutettaavissa 2. Paina tai kunnes näytössä on haluttu aika (esim. 10:30) 3. Paina ON/OFF-painiketta (60 sekunnin kuluessa) Kellon aika on nyt asetettu Jos näytössä näkyy epätavallisia arvoja/numeroita, paina ACL-painiketta, jolloin kaukosäädin palaa tehdasasetuksiin. Mikäli ongelma ei poistu, käytä laitetta manuaalisesti ja ota yhteys jälleenmyyjään. 3

5 Ilmavirran suuntaaminen asennuspaikan mukaisesti: 1. Sammuta laite ON/OFF-painikkeella 2. Paina molempia ilmanohjaus-painikkeita (AIR FLOW) yhtä aikaa 5 sekunnin ajan 3. Säädä haluttu asennuskuvio alla olevan taulukon mukaisesti alemmalla ilmanohjaus-painikkeella (AIR FLOW) 4. Vahvista valinta painamalla ON/OFF 60 sekunnin sisällä valinnasta Asennuskuviot havainnollistettuna: Mikäli asennuskuvio on väärä, saattaa pumpun teho jäädä suunniteltua pienemmäksi. 4

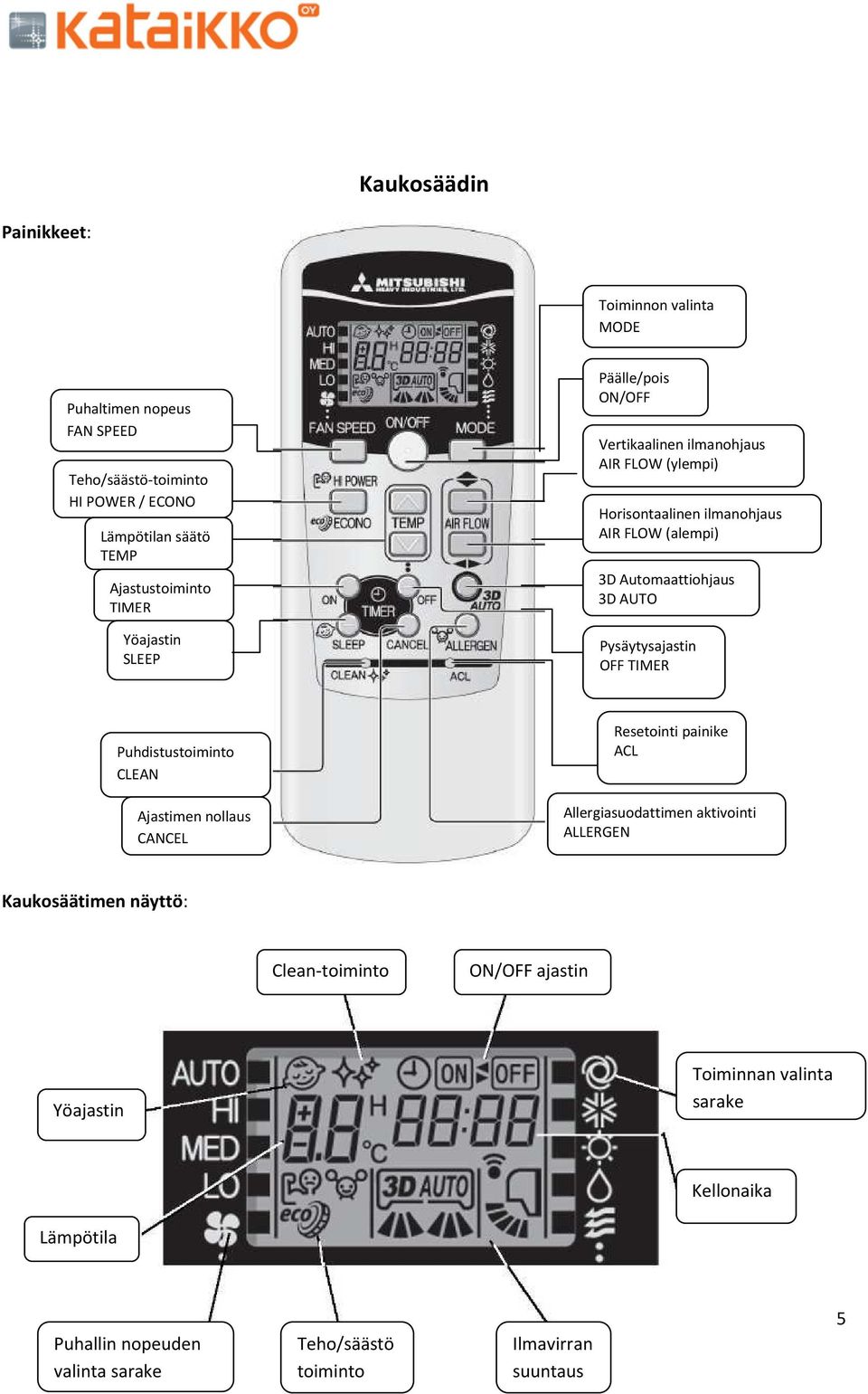

6 Kaukosäädin Painikkeet: Toiminnon valinta MODE Puhaltimen nopeus FAN SPEED Teho/säästö-toiminto HI POWER / ECONO Lämpötilan säätö TEMP Ajastustoiminto TIMER Yöajastin SLEEP Päälle/pois ON/OFF Vertikaalinen ilmanohjaus AIR FLOW (ylempi) Horisontaalinen ilmanohjaus AIR FLOW (alempi) 3D Automaattiohjaus 3D AUTO Pysäytysajastin OFF TIMER Puhdistustoiminto CLEAN Ajastimen nollaus CANCEL Resetointi painike ACL Allergiasuodattimen aktivointi ALLERGEN Kaukosäätimen näyttö: Clean-toiminto ON/OFF ajastin Yöajastin Toiminnan valinta sarake Kellonaika Lämpötila Puhallin nopeuden valinta sarake Teho/säästö toiminto Ilmavirran suuntaus 5

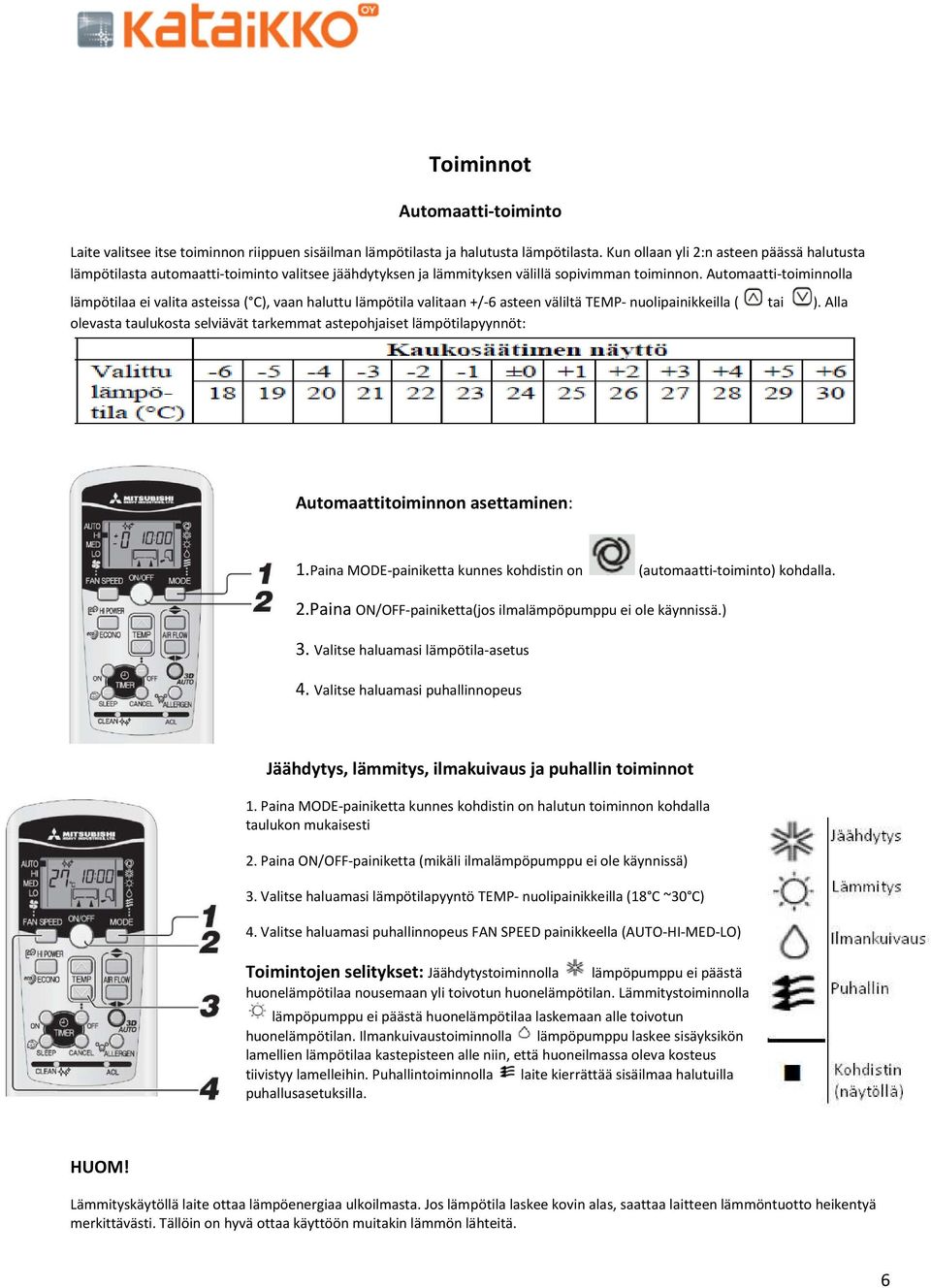

7 Toiminnot Automaatti-toiminto Laite valitsee itse toiminnon riippuen sisäilman lämpötilasta ja halutusta lämpötilasta. Kun ollaan yli 2:n asteen päässä halutusta lämpötilasta automaatti-toiminto valitsee jäähdytyksen ja lämmityksen välillä sopivimman toiminnon. Automaatti-toiminnolla lämpötilaa ei valita asteissa ( C), vaan haluttu lämpötila valitaan +/-6 asteen väliltä TEMP- nuolipainikkeilla ( tai ). Alla olevasta taulukosta selviävät tarkemmat astepohjaiset lämpötilapyynnöt: Automaattitoiminnon asettaminen: 1.Paina MODE-painiketta kunnes kohdistin on (automaatti-toiminto) kohdalla. 2.Paina ON/OFF-painiketta(jos ilmalämpöpumppu ei ole käynnissä.) 3. Valitse haluamasi lämpötila-asetus 4. Valitse haluamasi puhallinnopeus Jäähdytys, lämmitys, ilmakuivaus ja puhallin toiminnot 1. Paina MODE-painiketta kunnes kohdistin on halutun toiminnon kohdalla taulukon mukaisesti 2. Paina ON/OFF-painiketta (mikäli ilmalämpöpumppu ei ole käynnissä) 3. Valitse haluamasi lämpötilapyyntö TEMP- nuolipainikkeilla (18 C ~30 C) 4. Valitse haluamasi puhallinnopeus FAN SPEED painikkeella (AUTO-HI-MED-LO) Toimintojen selitykset: Jäähdytystoiminnolla lämpöpumppu ei päästä huonelämpötilaa nousemaan yli toivotun huonelämpötilan. Lämmitystoiminnolla lämpöpumppu ei päästä huonelämpötilaa laskemaan alle toivotun huonelämpötilan. Ilmankuivaustoiminnolla lämpöpumppu laskee sisäyksikön lamellien lämpötilaa kastepisteen alle niin, että huoneilmassa oleva kosteus tiivistyy lamelleihin. Puhallintoiminnolla laite kierrättää sisäilmaa halutuilla puhallusasetuksilla. HUOM! Lämmityskäytöllä laite ottaa lämpöenergiaa ulkoilmasta. Jos lämpötila laskee kovin alas, saattaa laitteen lämmöntuotto heikentyä merkittävästi. Tällöin on hyvä ottaa käyttöön muitakin lämmön lähteitä. 6

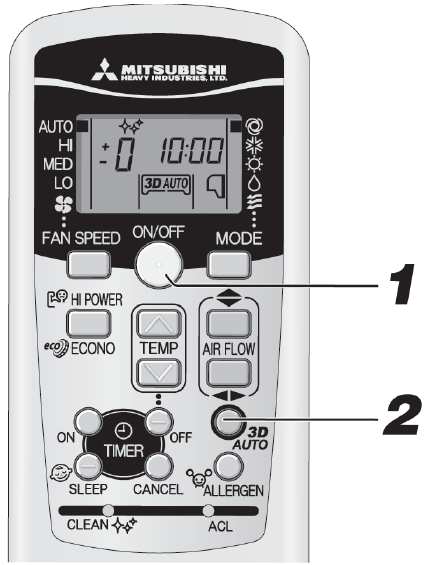

8 Ulkoyksikköön kertyy lämmityskäytön aikana kondenssivettä. Laite siirtyy tiettyjen ehtojen täyttyessä sulatustoiminnolle, joka kestää n minuuttia. Ilmavirran suuntaus ja puhallinnopeus Ilmanohjaimien asentoa voidaan muuttaa alla olevan taulukon mukaisesti AIR FLOW- painikkeilla (pystysuuntainen ohjaus ylemmästä ja vaakasuuntainen alemmasta painikkeesta) Kun laite sammutetaan ON/OFF- painikkeesta, muistaa laite viimeksi käytetyn suuntauksen ja uudelleen käynnistäessä käyttää samaa suuntausta. Lämmityskäytön alkaessa ohjaimet siirtyvät automaattisesti keskiasentoon, ettei lämmittämätön ilma aiheuttaisi kylmää vetoa. Laitteen sisäosan lämmettyä palaavat ohjaimet kaukosäätimen asetuksen mukaisiksi. Ohjaimet nousevat yläasentoon kun haluttu huonelämpötila on saavutettu tai sulatustoiminto aloitettu. Ohjaimet palaavat normaaleihin asentoihin. Puhallinnopeus Puhallinnopeutta voit säätää FAN SPEED- painikkeella alla olevan taulukon mukaisesti: Lämmityskäytössä suositellaan käytettävän HI- tai MED- nopeuksia, jolloin laitteen lämmittämä ilma leviää pidemmälle ja tasaisemmin. 3D-AUTO-toiminto: Ilmanohjaus ja puhallusnopeus määräytyvät automaattisesti 1.Käynnistä laite 2. Kytke alla olevan taulukon mukaisesti toiminto päälle tai pois 7

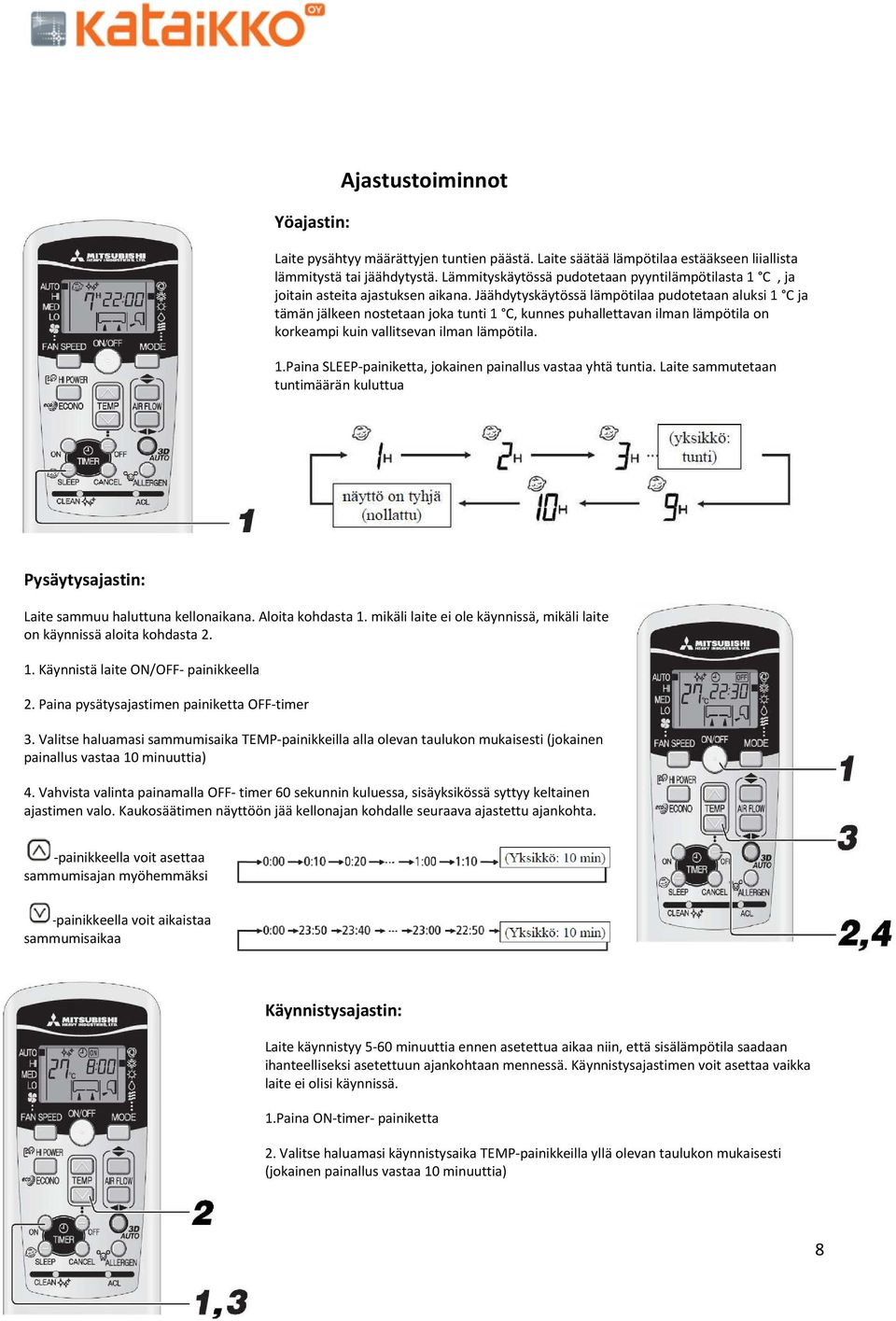

9 Yöajastin: Ajastustoiminnot Laite pysähtyy määrättyjen tuntien päästä. Laite säätää lämpötilaa estääkseen liiallista lämmitystä tai jäähdytystä. Lämmityskäytössä pudotetaan pyyntilämpötilasta 1 C, ja joitain asteita ajastuksen aikana. Jäähdytyskäytössä lämpötilaa pudotetaan aluksi 1 C ja tämän jälkeen nostetaan joka tunti 1 C, kunnes puhallettavan ilman lämpötila on korkeampi kuin vallitsevan ilman lämpötila. 1.Paina SLEEP-painiketta, jokainen painallus vastaa yhtä tuntia. Laite sammutetaan tuntimäärän kuluttua Pysäytysajastin: Laite sammuu haluttuna kellonaikana. Aloita kohdasta 1. mikäli laite ei ole käynnissä, mikäli laite on käynnissä aloita kohdasta Käynnistä laite ON/OFF- painikkeella 2. Paina pysätysajastimen painiketta OFF-timer 3. Valitse haluamasi sammumisaika TEMP-painikkeilla alla olevan taulukon mukaisesti (jokainen painallus vastaa 10 minuuttia) 4. Vahvista valinta painamalla OFF- timer 60 sekunnin kuluessa, sisäyksikössä syttyy keltainen ajastimen valo. Kaukosäätimen näyttöön jää kellonajan kohdalle seuraava ajastettu ajankohta. -painikkeella voit asettaa sammumisajan myöhemmäksi -painikkeella voit aikaistaa sammumisaikaa Käynnistysajastin: Laite käynnistyy 5-60 minuuttia ennen asetettua aikaa niin, että sisälämpötila saadaan ihanteelliseksi asetettuun ajankohtaan mennessä. Käynnistysajastimen voit asettaa vaikka laite ei olisi käynnissä. 1.Paina ON-timer- painiketta 2. Valitse haluamasi käynnistysaika TEMP-painikkeilla yllä olevan taulukon mukaisesti (jokainen painallus vastaa 10 minuuttia) 8

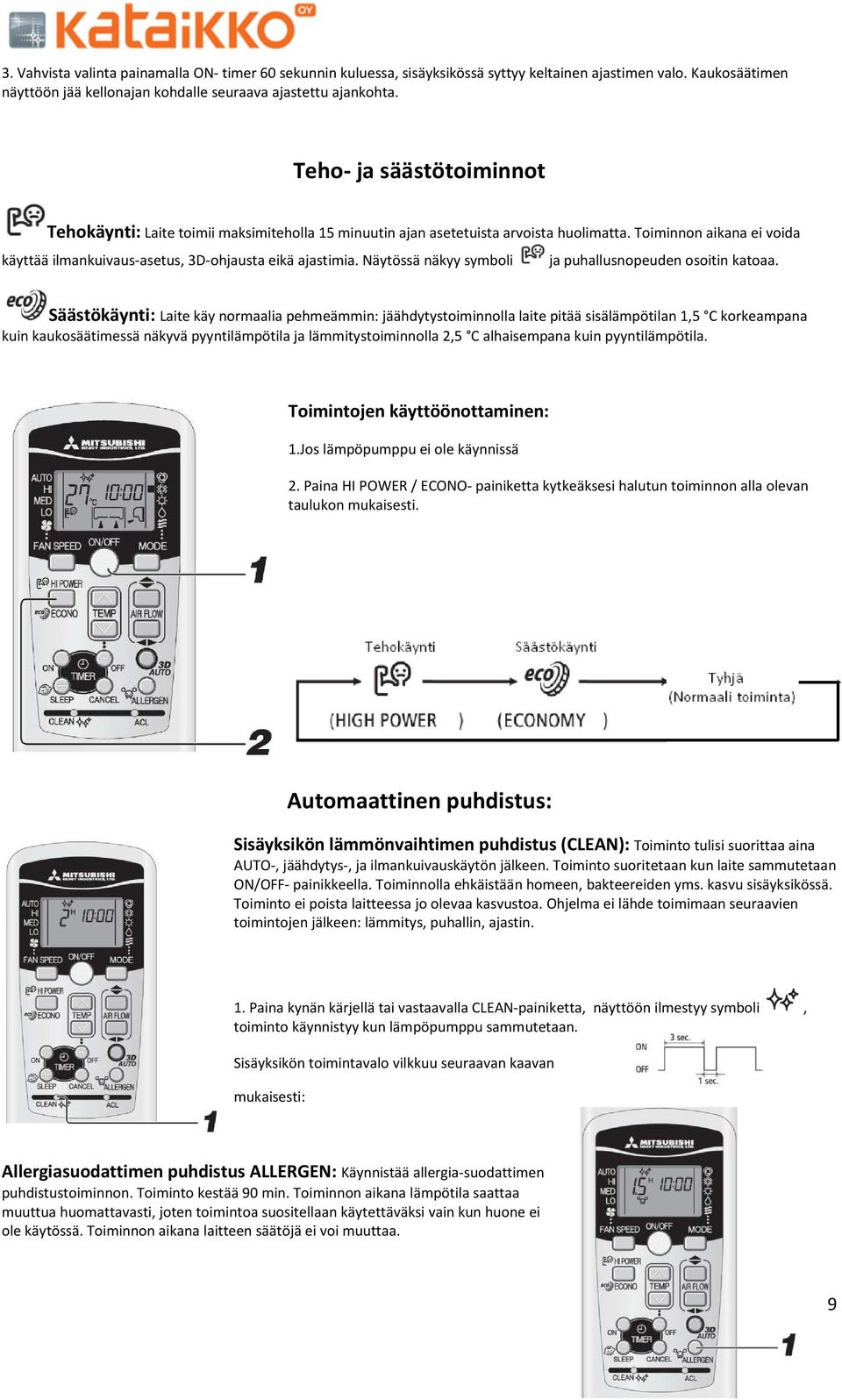

10 3. Vahvista valinta painamalla ON- timer 60 sekunnin kuluessa, sisäyksikössä syttyy keltainen ajastimen valo. Kaukosäätimen näyttöön jää kellonajan kohdalle seuraava ajastettu ajankohta. Teho- ja säästötoiminnot Tehokäynti: Laite toimii maksimiteholla 15 minuutin ajan asetetuista arvoista huolimatta. Toiminnon aikana ei voida käyttää ilmankuivaus-asetus, 3D-ohjausta eikä ajastimia. Näytössä näkyy symboli ja puhallusnopeuden osoitin katoaa. Säästökäynti: Laite käy normaalia pehmeämmin: jäähdytystoiminnolla laite pitää sisälämpötilan 1,5 C korkeampana kuin kaukosäätimessä näkyvä pyyntilämpötila ja lämmitystoiminnolla 2,5 C alhaisempana kuin pyyntilämpötila. Toimintojen käyttöönottaminen: 1.Jos lämpöpumppu ei ole käynnissä 2. Paina HI POWER / ECONO- painiketta kytkeäksesi halutun toiminnon alla olevan taulukon mukaisesti. Automaattinen puhdistus: Sisäyksikön lämmönvaihtimen puhdistus (CLEAN): Toiminto tulisi suorittaa aina AUTO-, jäähdytys-, ja ilmankuivauskäytön jälkeen. Toiminto suoritetaan kun laite sammutetaan ON/OFF- painikkeella. Toiminnolla ehkäistään homeen, bakteereiden yms. kasvu sisäyksikössä. Toiminto ei poista laitteessa jo olevaa kasvustoa. Ohjelma ei lähde toimimaan seuraavien toimintojen jälkeen: lämmitys, puhallin, ajastin. 1. Paina kynän kärjellä tai vastaavalla CLEAN-painiketta, näyttöön ilmestyy symboli, toiminto käynnistyy kun lämpöpumppu sammutetaan. Sisäyksikön toimintavalo vilkkuu seuraavan kaavan mukaisesti: Allergiasuodattimen puhdistus ALLERGEN: Käynnistää allergia-suodattimen puhdistustoiminnon. Toiminto kestää 90 min. Toiminnon aikana lämpötila saattaa muuttua huomattavasti, joten toimintoa suositellaan käytettäväksi vain kun huone ei ole käytössä. Toiminnon aikana laitteen säätöjä ei voi muuttaa. 9

11 1.Paina ALLERGEN- painiketta laitteen ollessa OFF -asennossa. Toiminnon voi keskeyttää painamalla ALLERGEN- painiketta toisen kerran tai painamalla ON/OFF- painiketta. Kunnossapito VIKATILANTEISSA OTA AINA YHTEYS JÄLLEENMYYJÄÄN Puhdistus: Katkaise virta pääkytkimestä ennen puhdistusta. Käytä kuivaa, pehmeää liinaa sisäyksikön ulkokuoren puhdistamiseen Suodattimien puhdistus (suoritettava joka toinen viikko): Etupaneeli koostuu kahdesta osasta, ulompi paneeli on pidettävä avaamisen aikana kiinni kuvan osoittamalla tavalla. Ulkopaneeli sulkeutuu automaattisesti, kun laite käynnistetään. Nosta paneeli n. 60 kulmaan kuvan osoittamalla tavalla. Vedä suodatin alla olevan kuvan mukaisesti. Pahasti likaantuneen suodattimen voi pestä haalealla vedellä (kork. 30 C). Anna suodattimen kuivua täysin ennen laitteeseen takaisin asettamista. Voit myös pestä erikoissuodattimet (fotokatalyytti- ja allergiasuodatin) tai tarpeen mukaan vaihtaa uuteen. Irrota suodattimet telineineen alla olevan kuvan mukaisesti. 10
