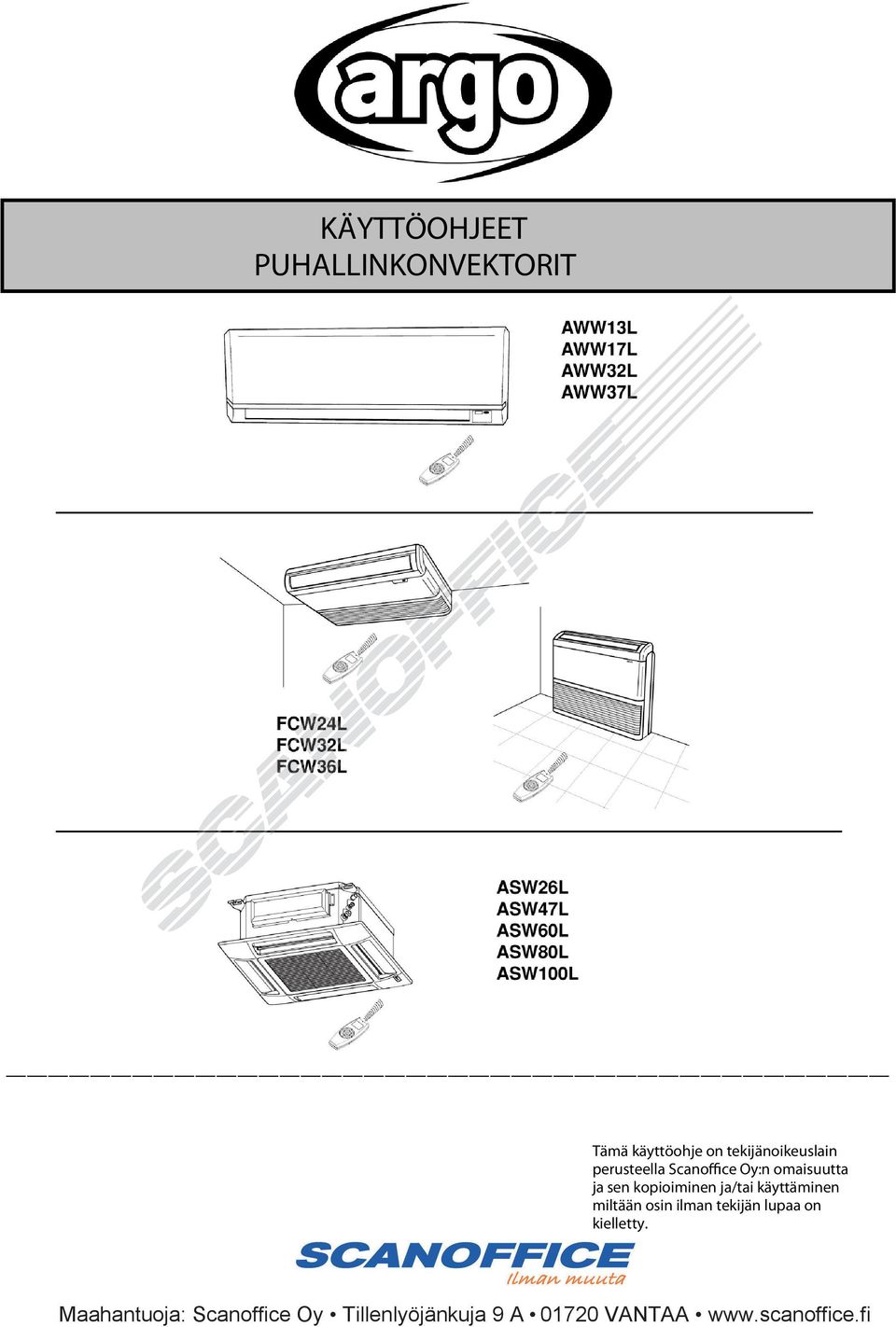

1 KÄYTTÖOHJEET PUHALLINKONVEKTORIT Tämä käyttöohje on tekijänoikeuslain perusteella Scanoffice Oy:n omaisuutta ja sen kopioiminen ja/tai käyttäminen miltään osin ilman tekijän lupaa on kielletty. Maahantuoja: Scanoffice Oy Tillenlyöjänkuja 9 A VANTAA

2 2 SISÄLLYSLUETTELO OSIEN NIMET JA OHJAUKSEN VALINTAKYTKIN 3 LAITTEEN SIJOITUS 4 SÄHKÖISTYKSEN VAATIMUKSET 4 TURVALLISUUSOHJEET 4 KAUKOSÄÄTIMEN KÄYTTÖ 5 KAUKOSÄÄDIN 6 KELLONAJAN ASETTAMINEN 6 JÄÄHDYTYS 6 LÄMMITYS 6 AUTOMAATTINEN TOIMINTA 6 KOSTEUDENPOISTO (DRY) 6 TUULETUS 7 PUHALTIMEN NOPEUDEN VALINTA 7 YÖASETUS-TOIMINTO 7 AJASTIMEN KÄYTTÖ 7 TUNTIAJASTIMEN ASETUS 7 ILMAVIRRAN SUUNTAUS 8 KÄYTTÖ ILMAN KAUKOSÄÄDINTÄ 9 HUOLTO JA PUHDISTUS 9 ENERGIAN SÄÄSTÖVIHJEITÄ 12 VIANETSINTÄ 12 TUOTETIEDOT Jos sinulla on ongelmia tai kysymyksiä koskien ilmastointilaitettasi, tarvitset seuraavia tietoja. Kirjoita tähän ylös ilmastointilaitteesi tiedot. Näin ne löytyvät helposti, niitä tarvitessasi. Malli ja sarjanumero löytyvät laitteen pohjassa sijaitsevasta tyyppikilvestä. Mallinro Sarjanro Hankintapvm Myyjän nimi ja osoite Puhelinnumero KÄYTETYT HUOMIO-SYMBOLIT Mahdollisesti käyttäjille / huoltohenkilökunnalle / laitteelle vaarallisista tilanteista ja olosuhteista on varoitettu tässä käyttöohjeessa seuraavin symbolein: Tämä symboli viittaa vaaraan tai vaaralliseen toimintaan, joka voi johtaa vakavaa loukkaantumiseen tai kuolemaan. VAROITUS Tämä symboli viittaa vaaraan tai vaaralliseen toimintaan, joka voi johtaa loukkaantumiseen tai tuotteen / omaisuuden vahingoittumiseen. HUOMAUTUS! Tämä ilmastointilaite on varustettu jäähdytys-, lämmitys-, kosteudenpoisto- ja tuuletus-toiminnoilla. Näiden toimintojen yksityiskohdat löytyvät tästä käyttöohjeesta, johon tutustuminen on suositeltavaa ennen laitteen käyttöönottoa. VAKUUTUS YHDENMUKAISUUDESTA Tämä laite on varustettu merkillä, mikä on vakuutena siitä, että laite täyttää seuraavat direktiivit: - Matalajännite no. 2006/95/CE. - Elektromagneettisten häiriöiden suojaus no. 89/336 ECC, 92/31 EEC ja 93/68 EEC. Tämä vakuutus ei ole voimassa, jos laitetta käytetään väärin ja/tai jos valmistajan asennus- ja käyttöohjetta ei noudateta kaikilta osin.

3 3 OSIEN NIMET JA OHJAUKSEN VALINTAKYTKIN 1. Kaukosäädinyksikkö 2. Lämpötila-anturi: mittaa huoneilman lämpötilaa kaukosäätimen läheisyydessä ja ilmastointilaitetta ohjataan kaukosäätimen lämpötilan mukaan. 3. Ilman puhallusaukko: jakaa suodatetun ja viileän ilman huonetilaan. 4. Ilman imusäleikkö: Ilma imetään huonetilasta säleikön läpi ilmansuodattimeen, joka poistaa pölyä. 5. Vastaanotin: tämä yksikkö vastaanottaa kaukosäätimen lähettämät viestit. 6. Ohjauksen valintakytkin (kun kaukosäädin ei ole käytössä): paina painiketta ja toiminto vaihtuu joka painalluksella OFF COOL-HEAT (POIS -JÄÄHDYTYS-LÄMMITYS). 8. Valmiustilan(STANDBY) merkkivalo: valo palaa, kun virta on kytketty laitteeseen ja se on käyttövalmiudessa. 9. Ajastimen (TIMER) valo: valo palaa, kun laite toimii ajastimen ohjaamana tai se on yöasetuksella 10. Ilman imusäleikön salpa, kahdella puolella. 11. Ilmansuodatin 12. Kiinnityskannattimet 13. Kylmäaineputket 14. Kondenssiveden poistoletku 15. Lämpötila-anturi: mittaa laitetta ympäröivää lämpötilaa; kun kaukosäädin ei ole käytössa ilmastointilaite toimii lämpötilan-anturin mittaamin asetuksin. HUOMAUTUS Jos kaikki merkkivalot vilkkuvat, olet valinnut toiminnon, joka ei ole käytettävissä. Laite ei käynnisty, ennen kuin olet valinnut oikean toiminnon. OFF-asento ei katkaise laitteesta virtaa. Jos haluat kytkeä laitteen pois verkosta kytke virta pois turvakytkimestä. 7. Käynti (OPERATION)-valo: valo palaa, kun ilmastointilaite on käynnissä. Valo vilkahtaa kerran, kun kaukosäätimen signaali on vastaanotettu. Se vilkkuu jatkuvasti, kun jokin suojaustoiminto on käynnissä (sulatus tai vastaava).

4 4 LAITTEEN SIJOITUS KAUKOSÄÄTIMEN KÄYTTÖ Suosittelemme, että laitteen asentaa ammattitaitoinen asentaja laitteen mukana seuraavien asennusohjeiden mukaisesti. PARISTOJEN ASENNUS Poista kaukosäätimen takaosan paristokotelon kansi ja tarkista, että DIP-kytkimet ovat kuvan osoittamassa kohdissa. Älä sijoita laitetta tilaan, jossa on palavia höyryjä tai kaasuja tai erityisen kosteaan tilaan kuten kasvihuoneeseen. Älä asenna laitetta tilaan, jossa on erityisen paljon kuumuutta tuottavia laitteita. Älä asenna laitetta ympäristöön, joka on erittäin kostea (esim. kasvihuone tai pesula), jolloin laite saattaa joutua altiiksi vesiroiskeille. SÄHKÖISTYKSEN VAATIMUKSET Ennen laitteen asennusta tarkista, että sähköverkon jännite vastaa laitteen tyyppikilven vaatimuksia. Laitteen sähköistys on tehtävä Suomen sähköturvallisuusmääräysten mukaan. Ota yhteys laitteen myyjään tai valtuutettuun sähköasennusliikkeeseen. Jokainen yksikkö on suojamaadoitettava kunnolla. Sähköistyksen saa tehdä ainoastaan valtuutettu sähköasentaja. TURVALLISUUSOHJEET Lue tämä käyttöohje huolella ennen ilmastointilaitteen käyttöönottoa. Jos sinulla on siitä huolimatta vaikeuksia tai pulmia, käänny laitteen myyjän puoleen. Tämä ilmastointilaite on suunniteltu tuottamaan sinulle miellyttävää sisäilmaa. Käytä tätä laitetta ainoastaan tässä käyttöohjeessa kuvattuun tarkoitukseen. Älä koskaan käytä tai säilytä bensiiniä tai muita palavia nesteitä tai kaasuja laitteen läheisyydessä. Se on erittäin vaarallista. Älä asenna laitteen alle sähkölaitteita, joita ei ole suojattu vähintään IPX1:n mukaisesti (SUOJAUS PYSTYSUORILTA VESIPISAROILTA). Valmistaja ei vastuussa vahingoista, jotka aiheutuvat turvallisuusohjeiden ja Suomen sähköturvallisuusmääräysten noudattamatta jättämisestä. VAROITUS Älä käynnistä / pysäytä laitetta turvakytkimestä. Käytä kaukosäätimen ON/OFF -käynnistyspainiketta tai sisäyksikön käynnistyskytkintä. Älä työnnä mitään ilmastointilaitteen puhallusaukkoon. Se on vaarallista, koska puhallin pyörii suurella nopeudella. Älä anna lasten leikkiä ilmastointilaitteella. Älä jäähdytä tai lämmitä huonetilaa liiaksi varsinkin, Aseta kaksi 1,5 V:n AAA alkalipaliparistoa paikoilleen. Varmista, että paristojen suunta on paristotilan merkintöjen mukainen. Näytöllä vilkkuu kellonaika. Paina SEL TYPE -painiketta. Paristot kestävät noin kuusi kuukautta riippuen kaukosäätimen käytön määrästä. Poista kaukosäätimen paristot, jos et käytä kaukosäädintä yli kuukauteen. Vaihda uudet paristot, kun kaukosäätimen merkkivalot eivät enää pala, tai kun kaukosäädin ei enää vaihda ilmastointilaitteen asetuksia. Kaukosäätimen paristot ovat ongelmajätettä ja niitä on käsiteltävä jätemääräysten mukaisesti. LÄMPÖTILA-ANTURIN VALINTA Normaalisti huoneilman lämpötilaa mittaa ja ohjaa kaukosäätimen lämpötila-anturi (I FEEL merkki on näytöllä). Paina kaukosäätimen I FEEL-painiketta, kun haluat aktivoida kaukosäätimen lämpötila-anturin mittaamaan huoneilman lämpötilaa. Tällä toiminnolla ohjataan ilmastointilaitetta huonetilan määrätyn kohdan lämpötilan mukaan eli sieltä, missä kaukosäädin sijaitsee. Kun käytät tätä toimintoa, varmistu ettei kaukosäätimen ja laitteen vastaanottimen välissä ole tiedonsiirtoa haittaavia esteitä. Voit estää kaukosäätimen lämpötila-anturin toimimisen painamalla I FEEL -painiketta, kunnes sen valo kaukosäätimen näytöllä sammuu. Kun kaukosäätimen lämpötila-anturi on pois päältä tapahtuu lämpötilan mittaus laitteessa olevasta lämpötila-anturista. HUOMAUTUS! DIP-kytkimet Kaukosäädin lähettää lämpötilasignaalin sisäyksikölle aina, kun mitä tahansa painiketta painetaan ja automaattisesti viiden minuutin välein. Jos lämpötilaviesti ei välity sisäyksikölle viiteen minuuttiin jonkin häiriön takia, laite siirtyy automaattisesti mittaaman lämpötilaa sisäyksikön anturilta. Näissä tilanteissa kaukosäätimen ja laitteen mittaamat lämpötilat saattavat erota toisistaan. KAUKOSÄÄTIMEN KÄYTTÖ Kaukosäädintä käytettäessä osoita lähetinpää kohti sisäyksikön vastaanotinta. KUINKA KÄYNNISTÄT ILMASTOINTILAITTEEN Kun haluat käynnistää laitteen, paina kaukosäätimen ON/ OFF -käyttöpainiketta. Merkkivaloista käyntivalo syttyy ja osoittaa, että laite on käynnissä.

5 5 KAUKOSÄÄDIN NÄYTTÖ Tiedot näkyvät ruudussa, kun kaukosäädin on kytketty päälle. Jos kaukosäädin ei ole päällä, vain toiminto, huoneilman lämpötila ja kellonaika ovat näytöllä. Toiminto Automaattinen Jäähdytys Lämmitys Kosteudenpoisto Tuuletus Puhaltimen nopeus Yöase- Puhallusläppä Automaattinen Suuri nopeus I FEEL - toiminto on päällä. Keskinopeus Suuri nopeus Näkyy tiedonsiirron aikana Ajastintoiminnot Kellonaika Huonelämpötila Asetuslämpötila ANTURI Kaukosäätimen sisällä oleva lämpötila-anturi mittaa huoneilman LÄMPÖTILA-ANTURIN VALINTA Painamalla IFEEL -painiketta saadaan kaukosäätimen lämpötilan ohjaus toimintaan. (kaukosäätimestä ilmastointilaitteeseen ja päinväastoin. LÄMPÖTILAN ASETUSPAINIKKEET (viileämpää) Paina tätä painiketta, kun haluat laskea asetuslämpötilaa. + (lämpimämpää) Paina tätä painiketta, kun haluat nostaa asetuslämpötilaa. PUHALLUSLÄPÄN TOIMINNON VALINTA Paina tätä painiketta, kun haluat valita tietyn toiminnon Kiinteä ( 6 asentoa) LÄHETIN Näytössä merkki, kun tiedot välittyvät ilmastointilaitteen vastaanottimelle painettaessa jotakin kaukosäätimen painiketta. YÖASETUS PAINIKE Katso yksityiskohdat "Yöasetus - toiminto" kohdasta. Merkki ilmestyy näytölle ja mikroprosessori muuttaa asetuslämpötilaa energian säästämiseksi, kun laite on jäähdytys- tai kosteudenpoistotoiminnolla. PAINIKE EI OLE KÄYTÖSSÄ Pyyhkäisytoiminto Automaattinen pyyhkäisy ON/OFF KÄYTTÖPAINIKE Tämä painike käynnistää ja pysäyttää ilmastointilaitteen. SEL TYPE -PAINIKE Paina painiketta, kun haluat: Asettaa kellonajan Asettaa käynnistys- tai pysäytysajastimen PUHALTIMEN NOPEUDEN VALINTA Mikroprosessori valitsee automaattisesti puhaltimen nopeuden Suuri nopeus Keskinopeus Pieni nopeus AJASTIMEN JA KELLONAJAN ASETUSPAINIKKEET Painamalla + tai -painikkeita asetetaan kellonaika ja ajastimen ajat. Yksityiskohdat löytyvät kohdista KELLONAJAN ASETTAMI- NEN ja AJASTIMEN ASETUS. ASETUSPAINIKE Paina tätä painiketta, kun haluat asettaa ajastintoiminnon ks. kohta AJASTIMEN ASETUS. TOIMINNON VALINTAPAINIKE Painikkeesta muutetaan ilmastointilaitteen toimintoja (automaattinen) Kun automatiikka on valittu, laite vertailee asetuslämpötilan ja huoneilman lämpötilaeroa ja valitsee automaattisesti joko jäähdytyksen tai lämmityksen. (lämmitys) Ilmastointilaite lämmittää huonetilaa (kosteudenpoisto=kuivatus) Ilmastointilaite laskee huoneilman kosteutta (jäähdytys) Ilmastointilaite jäähdyttää huoneilmaa (tuuletus) Ilmastointilaite kierrättää huoneilmaa

6 6 KELLONAJAN ASETTAMINEN 1. Paina SEL TYPE -painiketta kolmen sekunnin ajan. Kellonaika vilkkuu näytöllä. 2. Paina SET H- painiketta, kunnes tuntia osoittava aika on oikein näytöllä. Paina SET M -painiketta, kunnes minuuttia osoittava aika on oikein näytöllä. Näyttö lopettaa automaattisesti vilkkumisen. JÄÄHDYTYS HUOMAUTUS! Tarkista, että virta on kytketty laitteeseen ja sisäyksikön VALMIUS-valo palaa. 1. Aseta MODE-painikkeesta JÄÄHDYTYS (COOL). 2. Käynnistä ilmastointilaite kaukosäätimen ON/OFF -painikkeesta. 3. Valitse TEMP-painikkeista haluamasi lämpötila. (Väliltä maksimi 32 ºC ja minimi 10 ºC) AUTOMAATTINEN TOIMINTA 1. Aseta MODE-painikkeesta AUTO 2. Käynnistä ilmastointilaite kaukosäätimen ON/OFF -painikkeesta. 3. Valitse TEMP-painikkeista haluamasi lämpötila. (Väliltä maksimi 32 ºC ja minimi 10 ºC). NÄYTÖLLE ILMESTYY VALITTU LÄMPÖTILA VIIDEN SEKUNNIN KULUTTUA ASETUSLÄMPÖTILAN ASETTAMISESTA, NÄYTÖLLE ILMESTYY UUDESTAAN HUONELÄMPÖTILA Kun haluttu lämpötilan asetus on valittu, ilmastointilaite valitsee joko jäähdytyksen tai lämmityksen riippuen termostaatin asetuksesta ja todellisesta huoneilman lämpötilasta. 4. Valitse FAN SPEED-painikkeesta haluamasi puhaltimen nopeus. Esimerkki automatiikan (AUTO) toiminnasta NÄYTÖLLE ILMESTYY VALITTU LÄMPÖTILA HUONELÄMPÖTILA VIIDEN SEKUNNIN KULUTTUA ASETUSLÄMPÖTILAN ASETTAMISESTA, NÄYTÖLLE ILMESTYY UUDESTAAN 4. Valitse FAN SPEED-painikkeesta haluamasi puhaltimen nopeus. LÄMMITYS 1. Aseta MODE-painikkeesta LÄMMITYS (HEAT) 2. Käynnistä ilmastointilaite kaukosäätimen ON/OFF -painikkeesta. 3. Valitse TEMP-painikkeista haluamasi lämpötila. (Väliltä maksimi 32 ºC ja minimi 10 ºC) NÄYTÖLLE ILMESTYY VALITTU LÄMPÖTILA VIIDEN SEKUNNIN KULUTTUA ASETUSLÄMPÖTILAN ASETTAMISESTA, NÄYTÖLLE ILMESTYY UUDESTAAN HUONELÄMPÖTILA 4. Valitse FAN SPEED-painikkeesta haluamasi puhaltimen nopeus. HUOMAUTUS! Ennen varsinaisen lämmityksen käynnistymistä alkaa sisäyksikön lämmönsiirtimen esilämmitys, joka kestää useita minuutteja. Jakson aikana aikana puhallin on pysähdyksissä kunnes sisäyksikön lämmönsiirrin on lämmennyt tarpeeksi. Esilämmityksen tarkoituksena on estää kylmä veto. Esilämmityksen aikana STANDBY -valo palaa. kun huoneilman asetuslämpötilaksi on valittu 23 ºC. HUOMAUTUS Ilmastointilaite siirtyy toiminnosta toiseen (jäähdytyksestä lämmitykseen ja päinvastoin) seuraavien vaihtoehtojen mukaan: - Vyöhyke A: siirtyy toiminnosta toiseen, jos asetuslämpötilan ja huoneilman lämpötilaero on enemmän kuin 3 ºC. - Vyöhyke B: siirtyy toiminnosta toiseen yhden tunnin kuluttua kompressorin pysähtymisestä, jos asetuslämpötilan ja huoneilman lämpötilaero on vähintään 1 ºC. KOSTEUDENPOISTO (DRY) - Vyöhyke C: ei siirry toiseen toimintoon, jos asetuslämpötilan ja huoneilman lämpötilaero on alle 1 ºC. 1. Aseta MODE-painikkeesta KOSTEUDENPOISTO (DRY) 2. Käynnistä ilmastointilaite kaukosäätimen ON/OFFpainikkeesta. 3. Valitse TEMP-painikkeista lämpötila, joka on 1-2 ºC korkeampi, kuin huoneilman sen hetkinen lämpötila. (Väliltä maksimi 32 ºC ja minimi 10 ºC). NÄYTÖLLE ILMESTYY VALITTU LÄMPÖTILA VIIDEN SEKUNNIN KULUTTUA ASETUSLÄMPÖTILAN ASETTAMISESTA, NÄYTÖLLE ILMESTYY UUDESTAAN HUONELÄMPÖTILA HUOMAUTUS! Käytä kosteudenpoistoa, kun haluat alentaa ilman kosteutta. Kun asetettu lämpötila on saavutettu, laite toistaa samaa sykliä eli pysähtyy ja käynnistyy automaattiseti. Kosteudenpoistossa puhaltimen nopeus on automaattisesti joko pieni tai puhallin on pysähdyksissä, mikä estää ylijäähdytyksen. Kosteudenpoisto ei toimi alle 10ºC huonelämpötilassa.

7 7 TUULETUS 1. Jos Valitse haluat toiminnon pelkästään valintapainikkeesta kierrättää huoneilmaa etkä tuuletus, jäähdyttää, jonka toimi merkki seuraavasti: ilmestyy näytölle Käynnistä laite ON/OFF käyttöpainikkeesta. 2. Valitse toiminnon valintapainikkeesta tuuletus, jonka Automaattinen merkki ilmestyy näytölle. Automaattinen Valitse FAN SPEED painikkeesta AUTO -asento. Kun Valitse AUTO FAN on valittu, SPEED laitteen painikkeesta mikroprosessori AUTO -asento. ohjaa Kun AUTO automaattisesti on valittu, puhaltimen laitteen mikroprosessori nopeutta. Kun ilmastointilaite ohjaa on automaattisesti käynnistetty, mikroprosessori puhaltimen nopeutta. laskee asetusarvon Kun ilmastointilaite ja on käynnistetty, huoneen lämpötilan mikroprosessori välistä eroa laskee ja valitsee asetusarvon automaattisesti ja huoneen sopivimman lämpötilan puhallintehon. välistä eroa ja valitsee automaattisesti sopivimman puhallintehon. HUOMAUTUS! Kun Tuuletuksella asetuslämpötilan puhaltimen nopeus määräytyy PUHALLIN- samoin kuin ja jäähdytyksellä. huonelämpötilan ero: NOPEUS - Jäähdytys Kun asetuslämpötilan ja 2 ºC tai sen yli Suuri PUHALLINkosteudenpoisto ja huonelämpötilan ero: - NOPEUS ºC Keski Jäähdytys ja 2 ºC tai sen yli Suuri kosteudenpoisto Alle - 1 ºC Pieni 2-1 ºC Keski Lämmitys 2 ºC tai sen yli Suuri - Alle 1 ºC Pieni Alle 2 ºC Keski Lämmitys 2 ºC tai sen yli Suuri HUOMAUTUS! - Yllä esitetyt arvot perustuvat Alle 2 ºC kaukosäätimen Keski lämpötilamittaukseen. Jos käytössä on sisäyksikön lämpötila-anturi, toiminta saattaa hieman erota edellä esitetystä. KÄSIVALINTAINEN Puhaltimen nopeutta voi muuttaa käytön aikana käsivalintaisesti valitsemalla FAN SPEED -painikkeesta YÖASETUS TOIMINTO haluttu puhaltimen nopeus. Suuri Keski Pieni PUHALTIMEN YÖASETUS TOIMINTO NOPEUDEN VALINTA Yöasetus-toiminto mahdollistaa energiansäästön. 1. Valitse MODE-painikkeesta jäähdytys, kosteudenpoisto tai lämmitys. 2. Paina NIGHT -painiketta. 3. merkki ilmestyy näyttöön. Kun haluat lopettaa yöasetus-toiminnon, paina uudelleen SLEEP -painiketta. Mitä yöasetus-toiminto tarkoittaa? Tässä toiminnossa, ilmastointilaite jäähdyttää tai lämmittää huoneen haluttuun lämpötilaan. Kun asetuslämpötila on saavutettu, termostaatti pysäyttää laitteen. Noin yhden tunnin kuluttua yöasetus-toiminnon valinnasta, laite muuttaa lämpötila-asetusta automaattisesti alla olevan taulukon mukaan. TOIMINTO ASETUSLÄMPÖTILAN MUUTOS Lämmitys Laskee 1 ºC Jäähdytys ja kosteudenpoisto Nostaa 1 ºC Kun huoneilman uusi asetuslämpötila on saavutettu, laite pysähtyy. Noin 1 tunnin kuluttua laite nostaa jälleen automaattisesti lämpötila-asetusta 1 ºC jäähdytyksellä ja vastaavasti laskee 1 ºC lämmityksellä.toiminto mahdollistaa energian säästön mukavuudesta tinkimättä. Jäähdytys ja kuivatus AJASTIMEN ASETUS A) KÄYNNISTYSAJAN ASETUS 1. Paina kerran SEL TYPE -painiketta. ON ja ajastinsymboli vilkkuvat. 2. Paina SET H -painiketta, kunnes haluttu tuntiaika ilmestyy näytölle. Paina SET M - painiketta, kunnes haluttu minuuttiaika ilmestyy näytölle 3. Paina On/OFF -painiketta käynnistääksesi ilmastointilaitteen. 4. Paina TIMER SEL -painiketta, jolloin ajastimen käynnistysaika aktivoituu. B) PYSÄYTYSAJAN ASETUS 1. Paina kaksi kertaa SEL TYPE -painiketta. OFF ja ajastinsymboli vilkkuvat. 2. Paina SET H -painiketta, kunnes haluttu tuntiaika ilmestyy näytölle. Paina SET M - painiketta, kunnes haluttu minuuttiaika ilmestyy näytölle 3. Paina On/OFF -painiketta käynnistääksesi ilmastointilaitteen. 4. Paina TIMER SEL -painiketta, jolloin ajastimen pysäytysaika aktivoituu. C) VUOROKAUSIOHJELMAN ASETUS (joko alla olevan mukaan tai päinvastoin) 1. Aseta Käynnistys/pysäytysajastin kuten kohdissa A ja B ohjeistetaan. 2. Paina On/OFF -painiketta käynnistääksesi ilmastointilaitteen. 3. Paina TIMER SELECT -painiketta kolme kertaa, jolloin vuorokausiajastin aktivoituu. TUNTIAJASTIMEN ASETUS Tämä toiminto mahdollistaa sen, että ilmastointilaite toimii tunnin ajan asetetuin asetuksin riippumatta siitä onko laite käynnissä tai pysähtynyt Ajastimen asetus Paina TIMER SEL -painiketta neljä kertaa. Näytölle ilmestyy 1 HOUR TIMER -merkki Ajastimen peruutus Lämmitys Paina ON/OFF -painiketta pysäyttääksesi ilmastointilaitteen. Odota kunnes sisäyksikkö pysähtyy. Paina ON/OFF -painiketta uudestaan käynnistääksesi ilmastointilaitteen.

8 8 ILMAVIRRAN SUUNTAUS VAAKASUORA SUUNTAUS (käsin) Ilmavirtaa voidaan suunnata vaakatasossa kääntämällä pystysiivekkeitä vasemmalle tai oikealle seuraavien kuvien mukaan. VAROITUS Säädä puhallusläpän asentoa kaukosäätimen FLAPpainikkeesta. Jos säädät puhallusläppää käsin kaukosäätimen läpän asento ja läpän todellinen asento eivät vastaa toisiaan. Jos näin pääse käymään pysäytä laite ja odota että puhallusläppä sulkeutuu. Käynnistä sen jäkeen laite uudestaan. Läpän asentoa on nyt oikea. Kun käytät Laitetta jäähdytyksellä, älä suuntaa läppää alaspäin, sillä se voi aiheuttaa veden kondensoitumista ja sitä myötä veden tippumista. Vasen Pystysiiveke Oikea FCW MALLIT Pystysiiveke PYSTYSUORA SUUNTAUS (kaukosäätimellä) Kaukosäätimestä voidaan ohjata puhallusläpän toimintaa. Ilman ulospuhallussäleikkö FCW MALLIT Puhallusl Alas Ylös Kiinteä Kuusi asentoa Pyyhkäisy Pyyhkäisy Automaat tinen Ilmankosteuden ollessa korkea tulisi pystysiivekkeiden olla suunnattu jäähdytettäessä / kosteudenpoistossa suoraan eteenpäin. Jos pystysiivekkeet ovat suunnatut jyrkästi oikealle tai vasemmalle, kosteutta saattaa tiivistyä siivekkeiden pinnalle, ja kondenssivesi tippuu lattialle. HUOMAUTUS! VAROITUS VAIN AWW-FCW PUHALLUSLÄPÄN SUUNTAUS Puhallusläppä sulkeutuu automaattisesti, kun laite pysähtyy. Lämmityksellä puhaltimen nopeus on alussa erittäin pieni, ja puhallus vaakasuoraan. Kun ilma on lämmennyt, läppä ja puhaltimen nopeus siirtyvät asetusarvoihin. VAROITUS Älä käännä puhallusläppää käsin, kun laite on käynnissä Alue A Lämmitykselle ja kuivatukselle Alue B Lämmitykselle

9 9 ILMAVIRRAN SUUNTAUS ASW MALLIT KÄYTTÖ ILMAN KAUKOSÄÄDINTÄ Jos olet kadottanut kaukosäätimen tai sen toiminnassa on häiriöitä, toimi seuraavasti: 1. KUN ILMASTOINTILAITE ON PYSÄHTYNYT Jos haluat käynnistää ilmastointilaitteen, valitse toiminnon valintakytkimestä haluttu toiminto painamalla MODE painiketta kynän kärjellä tai hammastikulla (JÄÄHDYTYS COOL tai LÄMMITYS HEAT ) HUOMAUTUS Ilmastointilaite käynnistyy puhallinnopeuden automatiikalla ja puhallusläpän pyyhkäisyllä. Lämpötilan asetus on 25 C jäähdytyksellä ja 21 C lämmityksellä. 2. KUN ILMASTOINTILAITE ON KÄYNNISSÄ Jos haluat sammuttaa ilmastointilaitteen, paina toiminnon valintakytkintä MODE esim. hammastikulla, kunnes COOL tai HEAT valo sammuu. HUOMAUTUS Sähköhäiriö laitteen käydessä Sähköhäiriön sattuessa laite pysähtyy. Kun sähkö on jälleen palannut, laite käynnistyy automaattisesti uudelleen noin kolmen minuutin kuluttua. FCW MALLIT Toiminnon valitsin Toiminnon valitsin Vyöhyke A Jäähdytykselle ja kuivaukselle Vyöhyke B Lämmitykselle Toiminnon valitsin HUOLTO JA PUHDISTUS Huoltotoimenpiteitä saa tehdä vain siihen erityisesti koulutettu henkilö Turvallisuutesi takia varmistu, että laite on pysäytetty käynnistyskytkimestä ja myös virta on katkaistava turvakytkimestä, ennenkuin aloitat laitteen puhdistamisen. Älä kaada vettä sisäyksikön päälle, kun puhdistat sitä. Vesi saattaa vahingoittaa sisäyksikön sähkökomponentteja, mistä voi olla seurauksena sähköiskun vaara. Kotelo ja säleikkö (sisäyksikkö) Puhdista sisäyksikön kotelo ja säleikkö pölynimurin harjasuuttimella tai pyyhi ne hieman kostealla, pehmeällä kangaspyyhkeellä. Tahrat voi poistaa miedolla pesuaineella. Säleikköä puhdistettaessa on varottava, etteivät säleet irtoa paikoiltaan. VAROITUS Älä koskaan käytä liuottimia tai kemikaaleja eikä kovin kuumaa vettä sisäyksikön puhdistamiseen. Jotkut metallireunat ja lauhduttimen lamellit ovat teräviä ja voivat aiheuttaa tapaturman; joten on noudatettava erityistä varovaisuutta näitä osia puhdistettaessa.. Voit irrottaa ilman imusäleikön pestäksesi sen vedellä Ilman imusäleikön irrottaminen ja paikoilleen asettaminen Avaa ritilä ääriasentoonsa ja tartu siihen molemmila puolita käsilläsi. Vedä itseesi päin irrottaaksesi ritilän. Kun asetat ritilän paikoilleen, pidä ritilää vaakasuorassa asennossa, ja aseta ritilän varret paikoilleen sisäyksikön pidikkeisiin. Aseta ritilä Varsi Ilman imusäleikkö paikoilleen. 1

10 10 Ilman imusäleikkön irrottaminen Kiinnike Ritilä 1. Irrota turvakiinnike kehyksestä (Muista kiinnittä se takaisin puhdistuksen tai huollon jälkeen). 2. Avaa ilman imuaukon ritilä pitämällä kiinni ja vetämällä itseesi päin irrottaaksesi ulokkeet (2 kpl). 3. Puhdista ritilä hellävaraisesti sienellä tai vastaavalla ja kuivaa sen jälkeen huolellisesti. Voit käyttää puhdistamiseen mietoa pesuainetta irrottaaksesi jämähtäneen lian. Huuhtele huolellisesti ja kuivaa ritilä. 1. Avaa ilman imusäleikkö. 2. Tyhjennä kondenssivesi johonkin astiaan avaamalla kumitulppa. Muista sulkea tulppa heti sen jälkeen. 3. Poista imusäleikön kehys avaamalla neljä aluslaatallista erikoisruuvia.käytä hyväksi klipsejä, jotka kiinnittävät kehyksen laitteeseen. 4. Irrota sähköjohtimien liittimet, jotka ovat imusäleikön kehyksen ja laitteen välissä. 5. Poista kahden tukilevyn neljä kiinnitysruuvia. 6. Tartu tukilevyihin, poista keräilyallas varovasti ja puhdista se sisäpuolelta, mikäli tarpeellista. 7. Huollon päätyttyä kokoa keräilyallas ja tarkista, että kondenssiveden poisto on oikealla kohdalla sekä pujota liittimet altaan reiän läpi. 8. Kiinnitä tukilevyjen neljä ruuvia ja aseta imusäleikön kehys paikoilleen siten, että liittimet ovat kohdakkain. 9. Asenna imusäleikkö ja ilmansuodatin paikoilleen. Varmistu, että turvanauha on kiinnitetty samoin kuin lukitussalpojen ruuvit. Ilmansuodatin Ilmansuodatin joka sijaitsee ilman imusäleikkön takana, tulisi tarkistaa ja puhdistaa vähintään kahden viikon välein. Ilmansuodattimen irrottaminen LISÄHUOLTO Sisäkomponenttien tarkastaminen ja uusiminen edellyttää, että kondenssialusta irrotetaan. Ilman imusaleikkö Ilmansuodatin KONDENSSIVEDEN KERÄILYALTAAN IRROTTAMINEN 1. Ota kiinni ilmaottoritilän molemmista reunoista ja vedä sitä itseesi päin ja ylöpäin. 2. Työnnä ilmansuodatinta hieman ylöspäin ja vedä sitä sen jälkeen alaspäin. Ilmansuodattimen asettaminen paikoilleen Kumikorkki Liittimet Kiinnikkeet Kondenssiveden keräilyallas Ilman imusäleikkö Ilmansuodatin Tukialusta Ruuvi Asenna ilmastointilaitteen uriin. Erikoisruuvit 1. FRONT- tekstin osoittaessa itseäsi päin, liu ta ilmansuodatin ylöspäin laitteeseen. Laske alaosa sisäyksikön uriin. 2. Kun olen asentanut ilmansuodattimen paikoilleen, paina kuvan osoittamista kohdista ja sulje ilman imusäleikkö.

11 11 FCW MALLIT Ilmasuodattimen irrottaminen Aktiivihiilisuodatin ei poista vaarallisia kaasuja tai höyryjä huoneilmasta tai tuuleta huonetta. Tuuleta huoneilma säännöllisesti kun käytät huonetilassa kaasu- tai öljylämmittimiä. Muutoin on olemassa tukehtumisvaara. HUOMIO 1. Tartu kiinni ilman imusäleikön molemmista reunoista ja vedä irrottaaksesi ritilä. 2. Tartu ilmansuodattimen kahvaan ja vedä sitä ylöspäin. Puhdista ilmansuodatin. 3. Kun asennat ilmansuodattimen paikoilleen varmistu, että FRONT merkki osoittaa itseäsi päin. Aseta suodatin paikoilleen, ja sulje ilman imusäleikkö. ASW MALLIT Ilmansuodatin tulee puhdistaa vähintään kuuden kuukauden välein tai useammin riippuen käyttöolosuhteista. Ilmasuodattimen irrottaminen 1. Kaksi aktiivihiilisuodatinta yhtä sisäyksikköä varten on tässä polyeteenissä pussissa. 2. Avaa pussi juuri ennen käyttöä, muutoin hajuja poistava ominaisuus saattaa heiketä. Aktiivihiilisuodattimensuodattimen paikoilleenasettaminen Aktiivihiilisuodatin asetetaan ilmansuodattimen taakse. 1. Irrota ilmansuodatin. 2. Aseta aktiivihiilisuodatin kuvan osoittamalla tavalla paikolleen ja varmistu, että FRONT-merkki on itseäsi päin. 3. Aseta ilmasuodatin paikoilleen. Salpa Ruuvi IIman imusäleikkö Ilmansuodatin 1. Irrota ruuvit ruuvimeisselillä molemmista salvoista. 2. Paina molemmista salvoista peukaloillasi nuolen osoittamaan suuntaan avataksesi ilman imusäleikkön. 3. Avaa ilman imusäleikkö alaspäin 4. Irrota ilmasuodatin ritilästä. 5. Imuroi pöly. Jos suodattimessa on näkyvää likaa pese se haalealla saippuavedellä. Huuhtele suodatin ja kuivaa se huolellisesti 6. Aseta suodatin paikoilleen ritilään ja sulje ritilä niin että salvat liukuvat paikoilleen. Kiinnitä salvat ruuveilla molemmilta puolilta. Ilmansuodattimen puhdistaminen Aktiivihiilisuodatin Edessä: valkoinen Takana:Musta Aktiivihiilisuodattimen vaihtaminen 1. Suodatin on kertakäyttöinen. 2. Älä hävitä suodattimen kehystä 3. Käytettyä suodatinta ei voi käyttää uudestaan, vaikka se puhdistettaisiinkin. 4. Hanki uusi suodatin jälleenmyyjältäsi. 5. Tarkista suodattimen likaisuusaste vähintään kahden viikon välein. 6. Vaihda suodatin kuuden kuukauden käytön jälkeen. FCW MALLIT Aktiivihiilisuodatin Aktiivihiilisuodatin asetetaan standardisuodattimen jousistoon. Se koostuu kahdesta kerroksesta: Ensimmäinen kerros synteettistä kennorakennetta, joka on tehokas erottamaan pölyä ja puhdistamaan ilmaa. Toinen kerros on aktiivihiiltä, joka poistaa huoneilmasta hajuja. Imuroi pöly. Jos suodattimessa on näkyvää likaa pese se haalealla saippuavedellä. Huuhtele suodatin ja kuivaa se huolellisesti. Aktiivihiilisuodatin (lisävaruste) Aktiivihiilisuodatin poistaa huoneilmasta pölyä ja epäpuhtauksia ja vähentää tuoksuja tupakansavua. Aktiivihiilisuodattimen paikoilleenasettaminen 1. Avaa ilman imusäleikkö ja vedä ilmansuodatin ulos. 2. Aseta pakkauksessa olevat jouset paikoilleen suodattimen takapuolelle sen alaosaan. 3. Kiinnitä aktiivihiilisuodatin jousilla vakiosuodattimeen. 4. Aseta suodattimet takaisin paikoilleen ja sulje imusäleikkö.

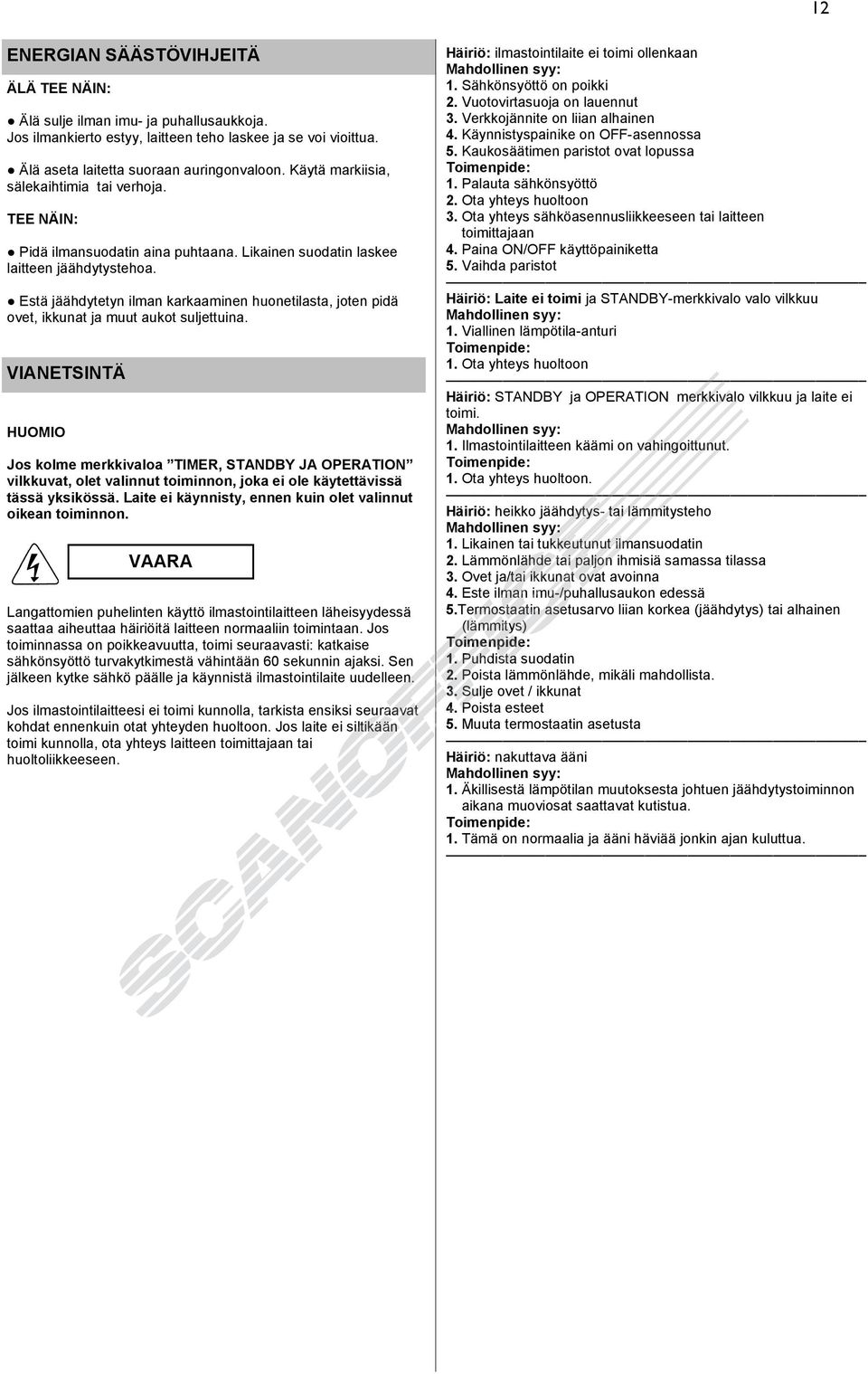

12 12 ENERGIAN SÄÄSTÖVIHJEITÄ ÄLÄ TEE NÄIN: Älä sulje ilman imu- ja puhallusaukkoja. Jos ilmankierto estyy, laitteen teho laskee ja se voi vioittua. Älä aseta laitetta suoraan auringonvaloon. Käytä markiisia, sälekaihtimia tai verhoja. TEE NÄIN: Pidä ilmansuodatin aina puhtaana. Likainen suodatin laskee laitteen jäähdytystehoa. Estä jäähdytetyn ilman karkaaminen huonetilasta, joten pidä ovet, ikkunat ja muut aukot suljettuina. VIANETSINTÄ HUOMIO Jos kolme merkkivaloa TIMER, STANDBY JA OPERATION vilkkuvat, olet valinnut toiminnon, joka ei ole käytettävissä tässä yksikössä. Laite ei käynnisty, ennen kuin olet valinnut oikean toiminnon. Langattomien puhelinten käyttö ilmastointilaitteen läheisyydessä saattaa aiheuttaa häiriöitä laitteen normaaliin toimintaan. Jos toiminnassa on poikkeavuutta, toimi seuraavasti: katkaise sähkönsyöttö turvakytkimestä vähintään 60 sekunnin ajaksi. Sen jälkeen kytke sähkö päälle ja käynnistä ilmastointilaite uudelleen. Jos ilmastointilaitteesi ei toimi kunnolla, tarkista ensiksi seuraavat kohdat ennenkuin otat yhteyden huoltoon. Jos laite ei siltikään toimi kunnolla, ota yhteys laitteen toimittajaan tai huoltoliikkeeseen. Häiriö: ilmastointilaite ei toimi ollenkaan Mahdollinen syy: 1. Sähkönsyöttö on poikki 2. Vuotovirtasuoja on lauennut 3. Verkkojännite on liian alhainen 4. Käynnistyspainike on OFF-asennossa 5. Kaukosäätimen paristot ovat lopussa Toimenpide: 1. Palauta sähkönsyöttö 2. Ota yhteys huoltoon 3. Ota yhteys sähköasennusliikkeeseen tai laitteen toimittajaan 4. Paina ON/OFF käyttöpainiketta 5. Vaihda paristot Häiriö: Laite ei toimi ja STANDBY-merkkivalo valo vilkkuu Mahdollinen syy: 1. Viallinen lämpötila-anturi Toimenpide: 1. Ota yhteys huoltoon Häiriö: STANDBY ja OPERATION merkkivalo vilkkuu ja laite ei toimi. Mahdollinen syy: 1. Ilmastointilaitteen käämi on vahingoittunut. Toimenpide: 1. Ota yhteys huoltoon. Häiriö: heikko jäähdytys- tai lämmitysteho Mahdollinen syy: 1. Likainen tai tukkeutunut ilmansuodatin 2. Lämmönlähde tai paljon ihmisiä samassa tilassa 3. Ovet ja/tai ikkunat ovat avoinna 4. Este ilman imu-/puhallusaukon edessä 5.Termostaatin asetusarvo liian korkea (jäähdytys) tai alhainen (lämmitys) Toimenpide: 1. Puhdista suodatin 2. Poista lämmönlähde, mikäli mahdollista. 3. Sulje ovet / ikkunat 4. Poista esteet 5. Muuta termostaatin asetusta Häiriö: nakuttava ääni Mahdollinen syy: 1. Äkillisestä lämpötilan muutoksesta johtuen jäähdytystoiminnon aikana muoviosat saattavat kutistua. Toimenpide: 1. Tämä on normaalia ja ääni häviää jonkin ajan kuluttua.
