SEINÄMALLI ASYG18-30LF

Transkriptio

1 KÄYTTÖOHJE ILMALÄMPÖPUMPPU SEINÄMALLI ASYG18-30LF SÄILYTÄ TÄMÄ KÄYTTÖOHJE MAHDOLLISTA TULEVAA TARVETTA VARTEN

2 KÄYTTÖOHJE SEINÄMALLI SISÄLTÖ TURVAOHJEET...Fi-1 OMINAISUUDET JA TOIMINNOT...Fi-2 OSIEN NIMET......Fi-3 ESIVALMISTELUT...Fi-5 KÄYTTÖ......Fi-6 AJASTIMEN KÄYTTÖ...Fi-8 YÖOHJELMAN KÄYTTÖ......Fi-9 ILMAVIRRAN SUUNTAAMINEN... Fi-10 AUTOMAATTINEN ILMAN JAKAMINEN...Fi-11 ECONOMY-TOIMINTO...Fi C LÄMMITYSTOIMINTO...Fi-12 KÄSIN OHJATTU AUTOMAATTIKÄYTTÖ...Fi-12 PUHDISTUS JA HUOLTO...Fi-13 KAUKOSÄÄTIMEN SIGNAALIKOODIN VALITSEMINEN...Fi-15 VIANETSINTÄTAULUKKO...Fi-16 KÄYTTÖOHJEITA...Fi-17 Fi-1

3 Energiansäästö- ja mukavuustoiminnot Ilmanpuhdistus OMENANTUOKSUINEN SUODATIN ECONOMY-TOIMINTO Kun ECONOMY-toiminto on käytössä, huonelämpötila on vähän korkeampi kuin jäähdytystilan lämpötila-asetus ja vähän matalampi kuin lämmitystilan lämpötila-asetus.tämän ansiosta ECONOMY-tila säästää energiaa normaalikäyttöön verrattuna. Omenantuoksuinen suodatin käyttää staattista sähkö kerätäkseen ilmasta pölyä ja pienhiukkasia kuten tupakansavu ja kasvien siitepöly. VAAKASUUNTAINEN ILMAVIRTAUS/ ALASPÄIN SUUNTAUTUVA ILMAVIRTAUS Käytä jäähdytykseen vaakasuuntaista puhallusta, jotta kylmä ilma ei puhalla suoraan kohti huoneessa olevia ihmisiä. Käytä lämmitykseen alaspäin suuntautuvaa puhallusta, jotta laite lämmittää huoneen tehokkaasti ja miellyttävästi. ILMAN JAKAMINEN KAIKKIIN SUUNTIIN (SWING-TOIMINTO) YLÖS/ALAS ja OIKEA/VASEN -suuntaustoimintojen käyttäminen yhdessä mahdollistaa ilmavirran suuntaamisen kaikkiin suuntiin. Koska YLÖS/ALAS -ilmansuuntaimet toimivat automaattisesti yksikön käyttötavan mukaan, ilmavirran suunta on mahdollista asettaa käyttötavan mukaan. Kauko-ohjain LANGALLINEN KAUKO-OHJAIN (OPTIO) Laitteessa voidaan käyttää erikseen ostettavaa langallista kauko-ohjainta. Langallisessa ohjaimessa on joitakin toiminnallisia eroja langattomaan verrattuna. [Langallisen ohjaimen lisätoiminnot] - viikkoajastin - lämpötilan ajastin (temperature set back timer) Langallista ja langatonta kauko-ohjainta voidaan käyttää samanaikaisesti. Toiminnoissa on kuitenkin rajoituksia. Jos kauko-ohjaimella yritetään suorittaa estettyjä toimintoja, kuuluu piippaava ääni ja sisäyksikön kolme merkkivaloa vilkkuvat. [Vain langattomissa ohjaimissa olevat toiminnot] - 10 C HEAT -toiminto - Ajastin (ON-ajastin, OFF-ajastin, ohjelma-ajastin) - Yöohjelma Käyttömukavuustoiminnot Fi-2

4 OSIEN NIMET Kuva 1 Kuva 2 Kuva 3 Kuva 4 Kuva 5 Kuva 6 Fi-3

5 Sisäyksikkö (kuva 1) Paina suodattimen ilmaisimen resetointipainiketta (FILTER INDICATOR RESET) Kauko-ohjain (kuva 5) 16 Signaalin lähetin 17 MODE-painike (ohjelman valinta) C HEAT -painike 19 ECONOMY-painike 20 SLEEP-painike (yöohjelma) 21 TIMER MODE-painike (ajastinohjelma) 22 FAN-painike (puhallin) 23 START/STOP-painike 24 SET-painike (pystysuuntainen ilmanohjaus) 25 SET-painike (vaakasuuntainen ilmanohjaus) 26 SWING-painike (automaattinen ilmanohjaus) 27 Lämpötilan valintapainikkeet ( / ) 28 Ajastimen valintapainikkeet ( / ) 29 CLOCK ADJUST -painike (kellon asetus) 30 TEST RUN -painike (testikäyttö) 18 ECONOMY merkkivalo (vihreä) ECONOMY merkkivalo syttyy kun taloudellisuustoiminto ja 10 C ylläpitotoiminto ovat käynnissä. 8 Ilmanottoritilä (kuva 4) 9 Etupaneeli 10 Ilmansuodatin 11 Ilmanohjain 12 Power Diffuser 13 Vaakasuuntainen ilmanohjain (Ilmanohjaimen takana) 14 Lauhdevesiputki 15 Ilman lisäsuodatin 31 RESET-painike (kauko-ohjaimen nollaus) 32 Kauko-ohjaimen näyttö (kuva 6) 33 Lämpötilan näyttö 34 Käyttötavan näyttö 35 Yöohjelman näyttö (SLEEP TIMER) 36 Tiedonsiirron symboli 37 Puhallinnopeuden näyttö 38 Automaattisen ilmanohjauksen näyttö 39 Ajastinohjelman näyttö 40 Kellon näyttö Fi-4

6 Fi-5

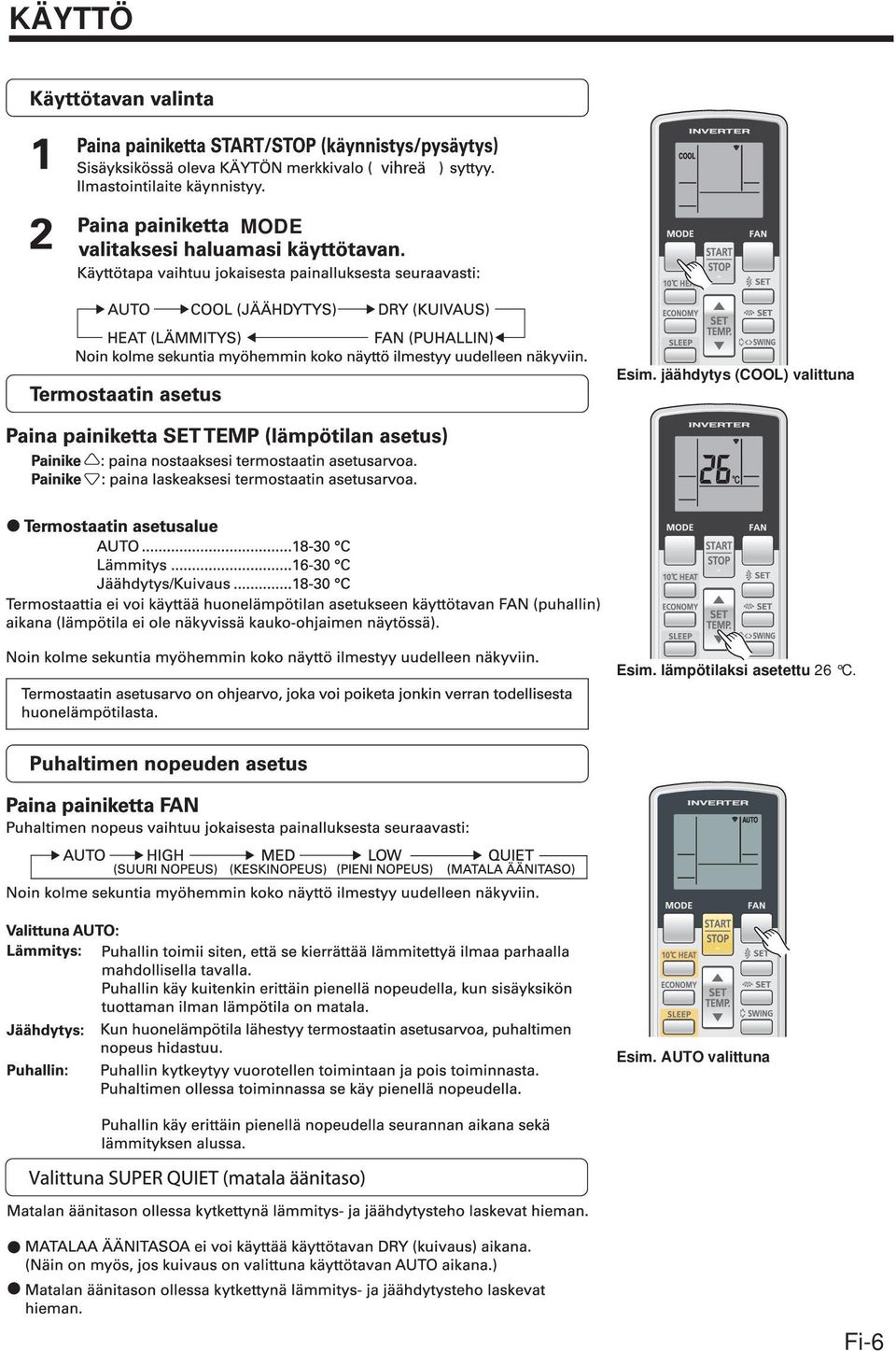

7 KÄYTTÖ MODE Esim. jäähdytys (COOL) valittuna Esim. lämpötilaksi asetettu 26 C. Esim. AUTO valittuna Fi-6

8 KÄYTTÖ Fi-7

9 5. Fi-8

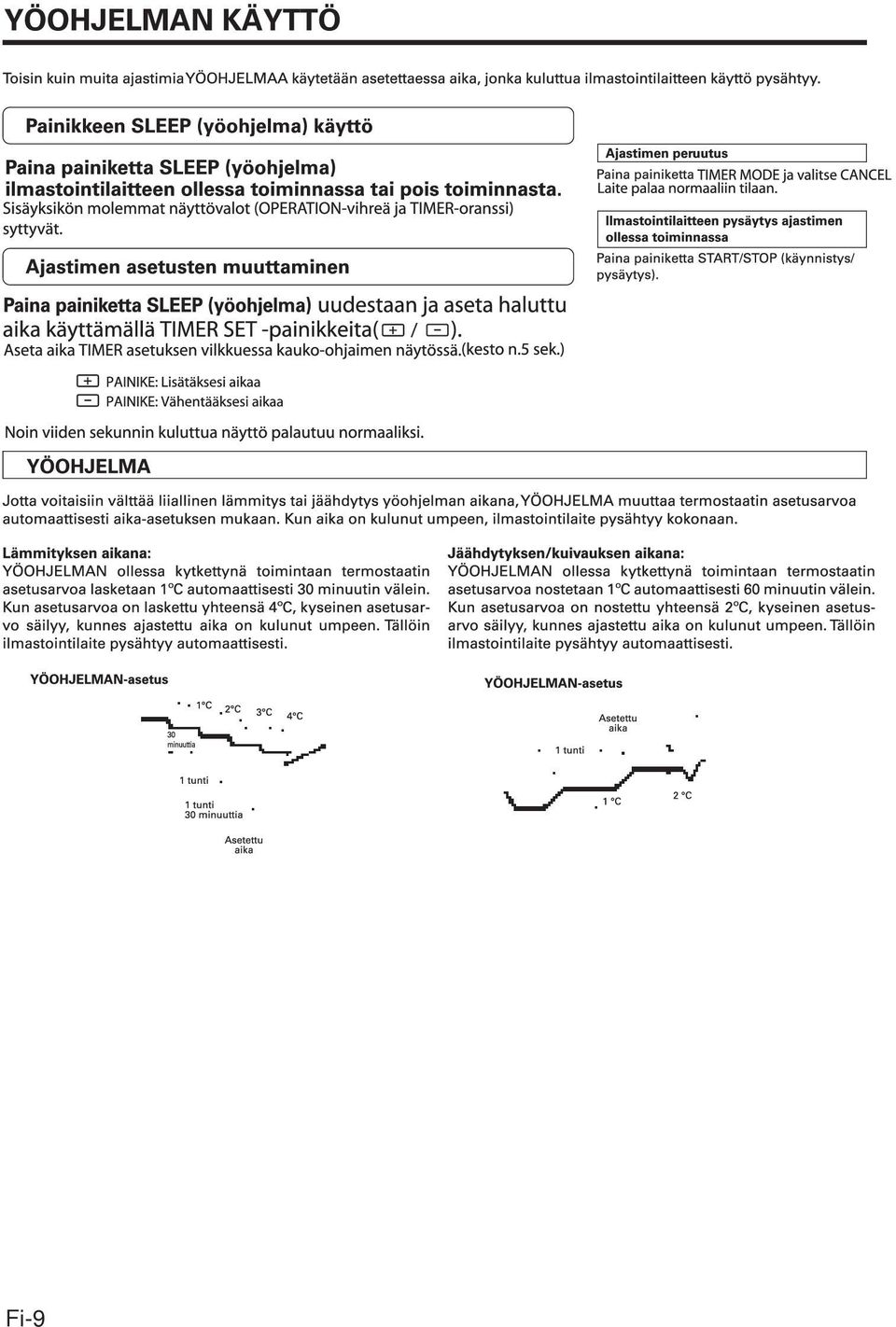

10 Fi-9

11 ILMAVIRRAN SUUNTAAMINEN Ilmavirran suuntaa säädetään ylös, alas, vasemmalle ja oikealle kauko-ohjaimen ilmavirran suuntauspainikkeilla. Käytä ilmavirran suuntauspainikkeita sen jälkeen, kun sisäyksikkö on käynnistynyt ja ilmanohjaimet ovat lakanneet liikkumasta. Ilmavirran suuntauksen asennot 1,2,3,4,5,6 : Lämmityksen/Kuivauksen/Jäähdytyksen aikana Kauko-ohjaimen näyttö ei muutu Suunta 1 2 Lämmityksen alussa ilmavirran lämpötila on matala. Tällöin ilmavirran suuntaasetuksena on tilapäisesti 1. AUTO/HEAT-tilan alussa ja automaattisen huurteenpoisto-ohjelman aikana (sivu 16) ilmavirran suunta on vaakataso 1. AUTO-toiminnan alussa ilmavirran suuntaa ei voi säätää. mode. Vaakasuuntainen ilmavirran suuntaaminen Paina SET-painiketta (Vaakasuuntainen) Ilmavirran suunta vaihtuu jokaisesta painalluksesta seuraavasti: Kauko-ohjaimen näyttö ei muutu Fi-10

12 AUTOMAATTINEN ILMAN JAKAMINEN (SWING) Kytke ilmastointilaite toimintaan ennen näiden toimintojen suorittamista. AUTOMAATTISEN ILMAN JAKAMISEN valinta Paina SWING-painiketta AUTOMAATTISEN ILMAN JAKAMISEN näyttö syttyy. Toiminto vaihtuu jokaisesta painalluksesta seuraavasti: Ilman jakaminen ylös/alas Toiminto pysähtyy Ilman jakaminen vasen/oikea Ilman jakaminen ylös/alas/vasen/oikea AUTOMAATTISEN ILMAN JAKAMISEN pysäytys Paina SWING-painiketta ja valitse STOP. Ilmanohjain palaa asentoon, jossa se oli ennen automaattisen ilman jakamisen käynnistystä. Automaattinen ilman jakaminen Ylös/alas: ilman jakaminen toimii seuraavilla alueilla: Ilmavirran suunta 1 4 (jäähdytys, kuivaus) Kun ylempi ilmanohjainsiipi on vaaka-asennossa, alempi liikkuu ohjaten ilmavirtaa laajalle alueelle. Ilmavirran suunta 3 6 (lämmitys) Kun ilmanohjaimet on suunnattu alaspäin, ilmavirta suuntautuu pääasiassa lattiaan. Vasen/oikea: ilmanohjaimet liikkuvat vasen-oikeasuunnassa. Ylös/alas/vasen/oikea: ilmanohjaimet liikkuvat sekä ylös/alas- että vasen/oikea-suunnissa. Jos ilmastointilaitteen puhallin ei käy tai se käy pienellä nopeudella, ilman jakamisen toiminto saattaa pysähtyä. Jos SET (pystysuunta) -painiketta painetaan ylös/alastoiminnon aikana, ylös/alas-jakamistoiminto pysähtyy. Vastaavasti, jos SET (vaakasuunta) -painiketta painetaan vasen/oikea-toiminnon aikana, vasen/oikeajakamistoiminto pysähtyy. Indicator Lamp OPERATION ECONOMY-merkkivalo (vihreä) syttyy TIMER ECONOMY : Lighting : OFF ECONOMY-merkkivalo (vihreä) sammuu Jos kyseessä on multi-tyyppinen ilmastointilaite, ECONOMY on käytössä vain valitussa sisäyksikössä. Fi-11

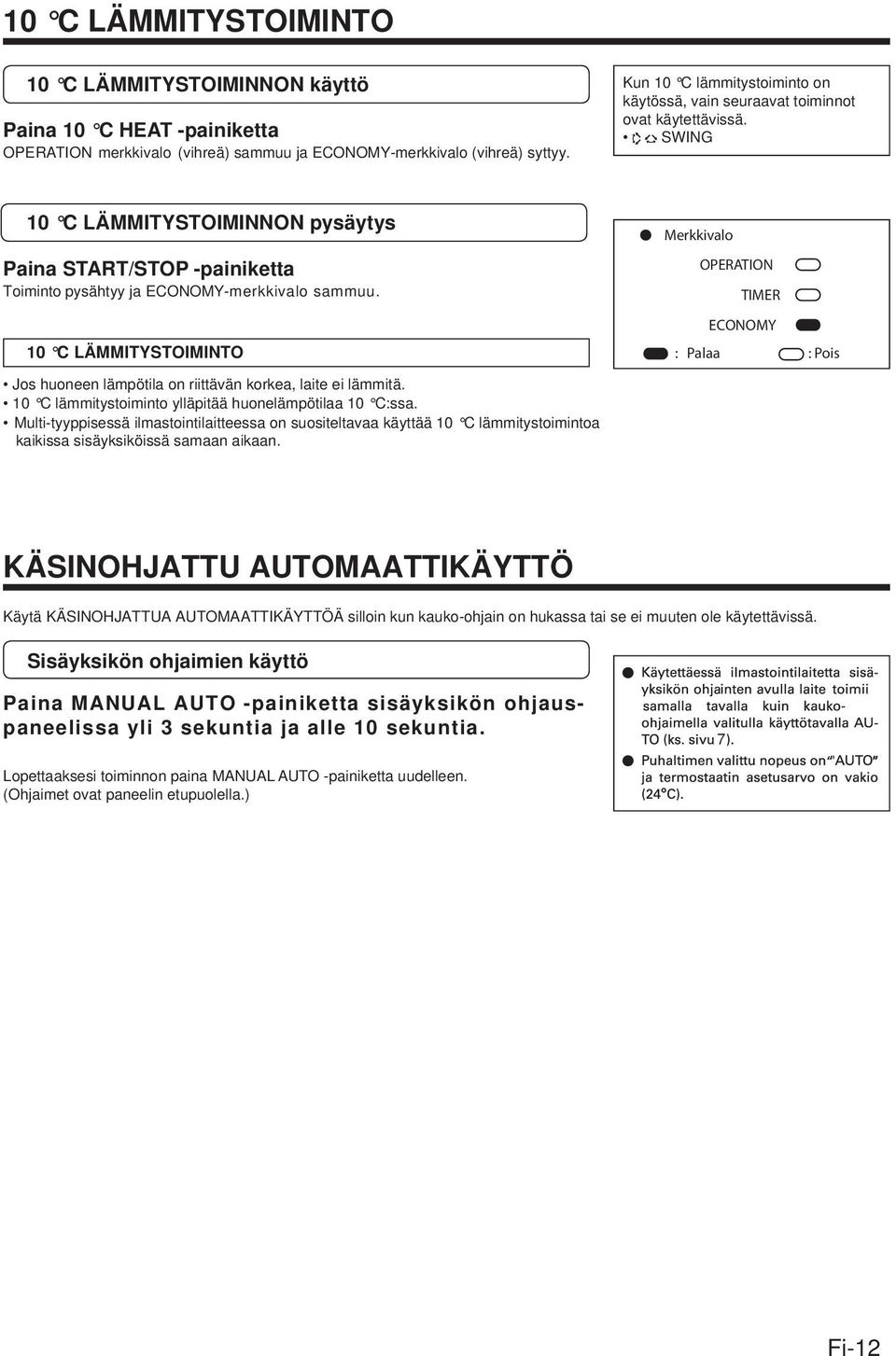

13 10 C LÄMMITYSTOIMINTO 10 C LÄMMITYSTOIMINNON käyttö Paina 10 C HEAT -painiketta OPERATION merkkivalo (vihreä) sammuu ja ECONOMY-merkkivalo (vihreä) syttyy. Kun 10 C lämmitystoiminto on käytössä, vain seuraavat toiminnot ovat käytettävissä. SWING 10 C LÄMMITYSTOIMINNON pysäytys Paina START/STOP -painiketta Toiminto pysähtyy ja ECONOMY-merkkivalo sammuu. 10 C LÄMMITYSTOIMINTO Jos huoneen lämpötila on riittävän korkea, laite ei lämmitä. 10 C lämmitystoiminto ylläpitää huonelämpötilaa 10 C:ssa. Multi-tyyppisessä ilmastointilaitteessa on suositeltavaa käyttää 10 C lämmitystoimintoa kaikissa sisäyksiköissä samaan aikaan. Merkkivalo OPERATION TIMER ECONOMY : Palaa : Pois KÄSINOHJATTU AUTOMAATTIKÄYTTÖ Käytä KÄSINOHJATTUA AUTOMAATTIKÄYTTÖÄ silloin kun kauko-ohjain on hukassa tai se ei muuten ole käytettävissä. Sisäyksikön ohjaimien käyttö Paina MANUAL AUTO -painiketta sisäyksikön ohjauspaneelissa yli 3 sekuntia ja alle 10 sekuntia. 7 Lopettaaksesi toiminnon paina MANUAL AUTO -painiketta uudelleen. (Ohjaimet ovat paneelin etupuolella.) Fi-12

14 Etupaneelin puhdistus 1. Irrota etupaneeli 1 Tartu paneeliin molemmasta alareunasta ja vedä paneelia itseäsi kohti. 2 Nosta paneeli niin pitkälle, että se lukittuu vaakaasentoon. Ilmansuodattimen puhdistus 1. Avaa etupaneeli ja irrota ilmansuodatin Nosta ilmansuodattimen kahvaa, irrota kaksi koukkua ja vedä suodatin ulos. Ilmansuodattimen kahva Etupaneeli Lukitustappi Koukut (2 kohtaa) 2. Poista pöly pölynimurilla tai pesemällä Anna suodattimen kuivua pesun jälkeen kunnolla varjoisassa paikassa. Nuppi 2. Puhdista vedellä Poista pöly pölynimurilla ja pyyhi yksikkö lämpimällä vedellä. Kuivaa lopuksi pehmeällä, puhtaalla liinalla. 3. Aseta etupaneeli takaisin paikalleen 1 Vedä nuppi mahdollisimman pitkälle. 2 Pidä paneelia vaaka-asennossa ja työnnä lukitustapit yksikön päällä oleviin koloihin. 3 Paina nuolien osoittamasta kohdasta sulkeaksesi etupaneelin. Etupaneeli 1 2 Nuppi Lukitustappi Aseta ilmansuodatin takaisin paikalleen ja sulje etupaneeli 1 Aseta suodattimen yläreuna oikealle kohdalle ja työnnä suodatin paikalleen siten, että alareunan koukut asettuvat omiin koloihinsa. 2 Sulje etupaneeli Koukut (2 kohtaa) (Yllä olevissa kuvissa laite esitetään ilman etupaneelia.) Pöly voidaan puhdistaa ilmansuodattimesta pölynimurilla tai pesemällä suodatin lämpimällä vedellä, johon on lisätty mietoa pesuainetta. Jos peset suodattimen, annan sen kuivua varjoisessa paikassa ennen kuin asennat sen takaisin paikalleen. Jos ilmansuodattimeen pääsee kertymään pölyä, laitteen suorituskyky laskee ja käymisääni voimistuu. Normaalikäytössä ilmansuodattimet tulisi pudistaa 2 viikon välein. Älä käynnistä laitetta etupaneelin ollessa auki. Sarana Fi-13

15 PUHDISTUS JA HOITO Lisäilmansuodattimien asennus 1. Avaa etupaneeli ja poista ilmansuodattimet Ilmansuodatin (vasen ja oikea) 2. Asenna lisäilmansuodattimet (2 kpl) 1 Aseta lisäsuodattimet suodatinkehykseen. Likaisten lisäsuodattimien vaihtaminen Hanki jälleenmyyjältä jompikumpi erikseen myytävistä vaihtosarjoista. Omenantuoksuinen suodatin UTR-FA13-1 Ilmaa raikastava ionisuodatin UTR-FA Avaa etupaneeli ja poista ilmansuodattimet Ilmansuodatin (vasen ja oikea) Lisäilmansuodattimet Lisäsuodatin Suodatinkehys 2. Korvaa vanhat suodattimet uusilla. 1 Poista vanhat lisäsuodattimet päinvastaisessa järjestyksessä kuin asennettaessa. 2 Asenna uudet suodattimet asennusohjeen mukaan. 2 Kiinnitä suodatinkehys päädyistään ilmansuodattimen takana oleviin 2 koukkuun. Koukut (2 kohtaa takana) 3. Aseta 2 ilmansuodatinta paikalleen ja sulje etupaneeli. Ilmansuodatin (vasen ja oikea) Kiinnikkeet (2 kohtaa) Lisäilmansuodattimet Huolehdi että lisäsuodatin ei tule kehyksen reunojen yli. 3 Kiinnitä lisäsuodatinkehyksen ylä- ja alareunassa olevat 6 kohtaa ilmansuodattimen koukkuihin. Suodattimen takapuoli Kiinnityskohdat, koukut (6 kohtaa) 3. Aseta 2 ilmansuodatinta paikalleen ja sulje etupaneeli. OMENANTUOKSUINEN SUODATIN Suodattimet ovat kertakäyttöisiä. Niitä ei voi pestä ja käyttää uudestaan. Ota suodattimet käyttöön mahdollisimman pian paketin avaamisen jälkeen. Suodattimien ilmanpuhdistusteho pienenee, kun niitä säilytetään avoimessa paketissa. Normaalissa käytössä suodattimet pitää vaihtaa noin 3 kuukauden välein. Osta jälleenmyyjältä omenantuoksuinen suodatin (UTR-FA13-1) vaihtaaksesi likaantuneet suodattimet. ILMAA RAIKASTAVA IONISUODATIN (vaalean sininen) Hajunpoistotehon säilyttämiseksi suodattimet tulisi vaihtaa noin 3 vuoden välein. Suodattimen kehys ei ole kierrätettävä. Osta jälleenmyyjältä ilmaa raikastava ionisuodatin (UTR-FA13-2) vaihtaaksesi suodattimet. Ilmansuodatin (vasen ja oikea) Lisäilmansuodattimia käytettäessä niiden vaikutus paranee, kun puhallinnopeudeksi asetetaan High. Ilmaa raikastavan ionisuodattimien puhdistus Hajunpoistotehon säilyttämiseksi suodattimet tulee puhdistaa 3 kuukauden välein. 1 Poista suodatin laitteesta. 2 Puhdista vedellä ja anna kuivua. 1) Huuhtele kuumalla vedellä kunnes suodattimen pinta on peittynyt vedellä. Käytä mietoa pesuainetta. Älä rutista tai hiero suodatinta, sillä sen ilmanraikastusteho saattaa heiketä. 2) Huuhtele juoksevalla vedellä. 3) Anna kuivua varjossa. 3 Asenna suodatin takaisin paikalleen. Fi-14

16 PUHDISTUS JA HOITO Suodattimen merkkivalon nollaus Toiminto on käytettävissä mikäli asetukset on tehty oikein asennuksen aikana. Kysy valtuutetulta huoltoliikkeeltä tämän toiminnon käyttämisestä. Merkkivalo syttyy, kun ilmansuodattimet täytyy puhdistaa. Puhdista suodatin kohdan PUHDISTUS JA HOITO ohjeiden mukaisesti. Puhdistuksen jälkeen paina sisäyksikön MANUAL AUTO -painiketta alle 2 sekunnin ajan. Merkkivalo OPERATION TIMER ECONOMY : Vilkkuu : OFF KAUKOSÄÄTIMEN SIGNAALIKOODIN VALITSEMINEN Jos huoneeseen on asennettu useampia ilmastointilaitteita ja kaukosäädin ohjaa eri laitetta kuin haluat, voit vaihtaa signaalikoodia kaukosäätimessä ohjataksesi vain haluamaasi laitetta (4 mahdollista valintaa). Jos huoneeseen on asennettu useampia laitteita, kysy jälleenmyyjältäsi laitekohtaisista signaalikoodeista. Kaukosäätimen signaalikoodin valitseminen Valitse signaalikoodi seuraavien vaiheiden mukaan. (Huomaa, että laitteeseen on tehtävä erillinen asetus, jotta signaalikoodin vastaanottaminen olisi mahdollista.) Paina START/STOP -painiketta kunnes vain kello näkyy kaukosäätimen näytöllä. Paina MODE -painiketta vähintään 5 sekunnin ajan näyttääksesi tämänhetkisen signaalikoodin (Lähtökohtaisesti asetus on ) Paina ( / ) -painikkeita vaihtaaksesi signaalikoodia Muuta näytöllä näkyvä kirjainkoodi vastaamaan haluamasi laitteen koodia. Paina MODE -painiketta uudestaan palataksesi kellonäyttöön. Signaalikoodi on vaihdettu. Jos mitään painiketta ei paineta 30 sekunnin kuluessa siitä, kun signaalikoodi on näytetty, järjestelmä palaa alkuperäiseen kellonäyttöön. Tässä tapauksessa aloita uudestaan kohdasta 1. Laitteen signaalikoodiksi on tehdasasetuksena määritetty A. Ota yhteyttä jälleenmyyjääsi koodin vaihtamiseksi. Paristojen loppuessa kaukosäädin palauttaa signaalikoodiksi A. Jos käytössäsi on toinen koodi, resetoi koodiasetus paristojen vaihtamisen jälkeen. Jos et tiedä oikeaa koodiasetusta, koita vaihtaa koodia ( ) kunnes löydät koodin, joka ohjaa laitetta. Fi-15

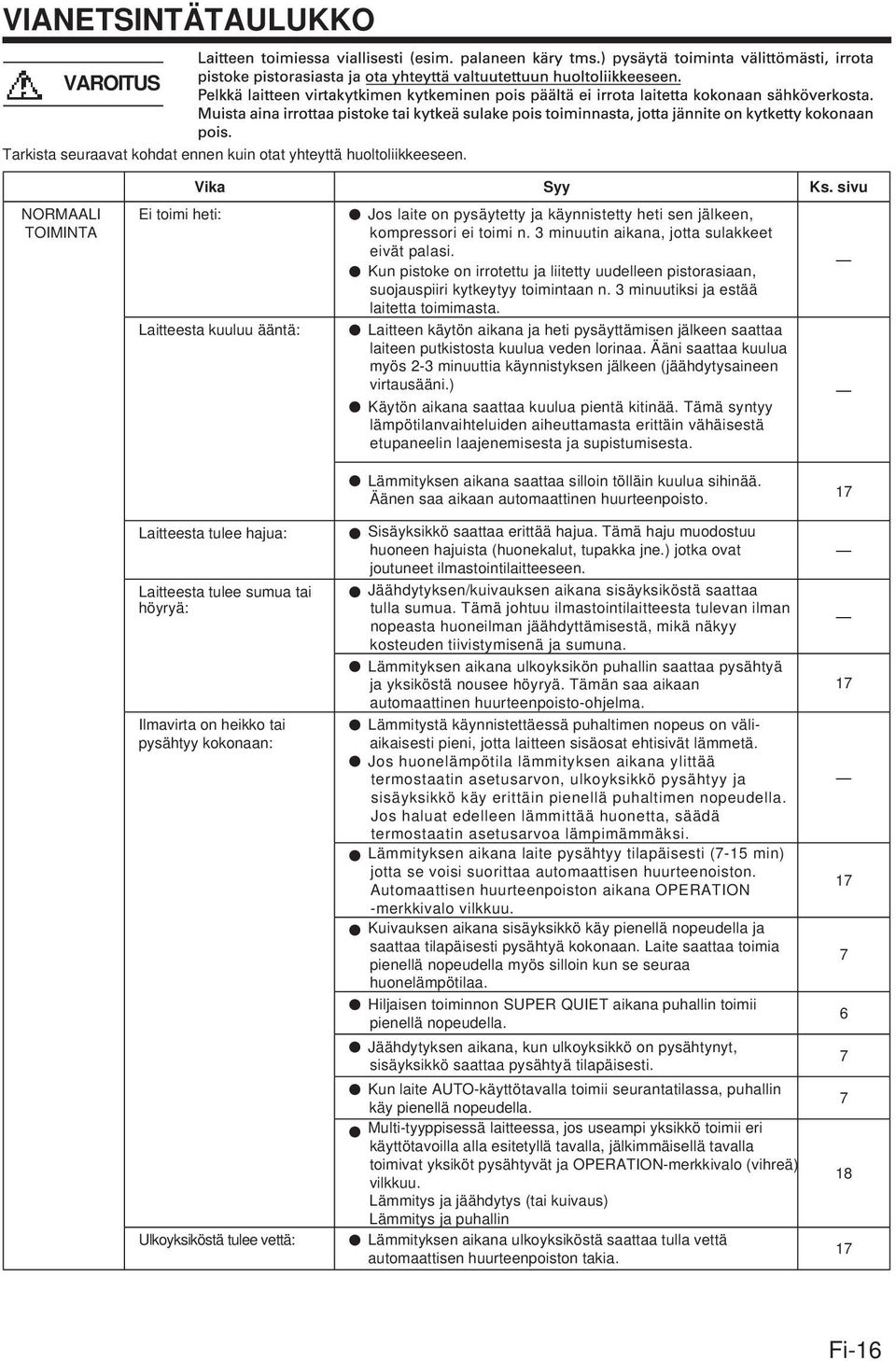

17 VIANETSINTÄTAULUKKO VAROITUS Tarkista seuraavat kohdat ennen kuin otat yhteyttä huoltoliikkeeseen. NORMAALI TOIMINTA Vika Ei toimi heti: Jos laite on pysäytetty ja käynnistetty heti sen jälkeen, kompressori ei toimi n. 3 minuutin aikana, jotta sulakkeet eivät palasi. Kun pistoke on irrotettu ja liitetty uudelleen pistorasiaan, suojauspiiri kytkeytyy toimintaan n. 3 minuutiksi ja estää laitetta toimimasta. Laitteesta kuuluu ääntä: Laitteen käytön aikana ja heti pysäyttämisen jälkeen saattaa laiteen putkistosta kuulua veden lorinaa. Ääni saattaa kuulua myös 2-3 minuuttia käynnistyksen jälkeen (jäähdytysaineen virtausääni.) Käytön aikana saattaa kuulua pientä kitinää. Tämä syntyy lämpötilanvaihteluiden aiheuttamasta erittäin vähäisestä etupaneelin laajenemisesta ja supistumisesta. Syy Lämmityksen aikana saattaa silloin tölläin kuulua sihinää. Äänen saa aikaan automaattinen huurteenpoisto. Laitteesta tulee hajua: Sisäyksikkö saattaa erittää hajua. Tämä haju muodostuu huoneen hajuista (huonekalut, tupakka jne.) jotka ovat joutuneet ilmastointilaitteeseen. Laitteesta tulee sumua tai höyryä: Ilmavirta on heikko tai pysähtyy kokonaan: Ulkoyksiköstä tulee vettä: Jäähdytyksen/kuivauksen aikana sisäyksiköstä saattaa tulla sumua. Tämä johtuu ilmastointilaitteesta tulevan ilman nopeasta huoneilman jäähdyttämisestä, mikä näkyy kosteuden tiivistymisenä ja sumuna. Lämmityksen aikana ulkoyksikön puhallin saattaa pysähtyä ja yksiköstä nousee höyryä. Tämän saa aikaan automaattinen huurteenpoisto-ohjelma. Lämmitystä käynnistettäessä puhaltimen nopeus on väliaikaisesti pieni, jotta laitteen sisäosat ehtisivät lämmetä. Jos huonelämpötila lämmityksen aikana ylittää termostaatin asetusarvon, ulkoyksikkö pysähtyy ja sisäyksikkö käy erittäin pienellä puhaltimen nopeudella. Jos haluat edelleen lämmittää huonetta, säädä termostaatin asetusarvoa lämpimämmäksi. Lämmityksen aikana laite pysähtyy tilapäisesti (7-15 min) jotta se voisi suorittaa automaattisen huurteenoiston. Automaattisen huurteenpoiston aikana OPERATION -merkkivalo vilkkuu. Kuivauksen aikana sisäyksikkö käy pienellä nopeudella ja saattaa tilapäisesti pysähtyä kokonaan. Laite saattaa toimia pienellä nopeudella myös silloin kun se seuraa huonelämpötilaa. Hiljaisen toiminnon SUPER QUIET aikana puhallin toimii pienellä nopeudella. Jäähdytyksen aikana, kun ulkoyksikkö on pysähtynyt, sisäyksikkö saattaa pysähtyä tilapäisesti. Kun laite AUTO-käyttötavalla toimii seurantatilassa, puhallin käy pienellä nopeudella. Multi-tyyppisessä laitteessa, jos useampi yksikkö toimii eri käyttötavoilla alla esitetyllä tavalla, jälkimmäisellä tavalla toimivat yksiköt pysähtyvät ja OPERATION-merkkivalo (vihreä) vilkkuu. Lämmitys ja jäähdytys (tai kuivaus) Lämmitys ja puhallin Lämmityksen aikana ulkoyksiköstä saattaa tulla vettä automaattisen huurteenpoiston takia. Ks. sivu Fi-16

18 VIANETSINTÄTAULUKKO TARKISTA VIELÄ KERRAN Vika Tarkista Ei toimi lainkaan. Onko pistoke irrotettu sähkörasiasta? Huono jäähdytys- tai lämmitysteho Onko ollut sähkökatko? Onko sulake palanut tai lauennut? Onko ajastin toiminnassa? Onko ilmansuodatin likainen? Ovatko laitteen ilmanottoritilä tai ilmanpoistoaukko tukossa? Onko huonelämpötilan asetus (termostaatti) oikein? Onko jossain ikkuna tai ovi auki? Onko jäähdytyksen aikana huoneessa ikkuna, josta aurinko pääsee lämmittämään? (Sulje verhot.) Onko jäähdytyksen aikana huoneessa lämmityslaitteita, tietokoneita tai liikaa ihmisiä? Ks. sivu 8-9 Laite ei toimi kaukosäätimen mukaan. Onko SUPER QUIET -toiminto käytössä? Ovatko kaukosäätimen paristot kunnolla paikallaan? 6 5 Jos ongelma ei häviä näillä toimenpiteillä, tai jos huomaat palaneen käryä tai OPERATION ja TIMER -merkkivalot vilkkuvat ja ECONOMY-merkkivalo vilkkuu nopeasti, pysäytä laite välittömästi, irrota pistoke ja ota yhteyttä valtuutettuun huoltoliikkeeseen. KÄYTTÖOHJEITA Automaattisen huurteenpoiston aikana OPERATIONmerkkivalo (vihreä) vilkkuu. Fi-17

19 KÄYTTÖOHJEITA Multi-tyypin lämpöpumppu Sisäyksikikö voidaan kytkeä multi-tyyppiseen ulkoyksikköön. Multi-tyypin lämpöpumppu mahdollistaa useiden sisäyksiköiden käyttämisen eri paikoissa. Sisäyksiköitä voidaan käyttää samanaikaisesti, oman tehonsa mukaisesti. Multiyksiköiden samanaikainen käyttö Kun käytössä on multityyppinen ilmastointilaite, useampia sisäyksiköitä voidaan käyttää yhtä aikaa. Kuitenkin jos kaksi tai useampia saman ryhmän yksiköitä on käytössä samaan aikaan, lämmitys- ja jäähdytystehokkuus on pienempi kuin käytettäessä vain yhtä yksikköä. Jos haluat jäähdyttää useammalla yksiköllä samaan aikaan, tämä kannattaa tehdä yöllä tai muuhun sellaiseen aikaan, kun tehontarve on pienempi. Vastaavasti, jos useampia yksiköitä käytetään samanaikaiseen lämmitykseen, on suositeltavaa tehdä tämä yhdessä rinnakkaisten lämmityslaitteiden kanssa. Myös ulkoilman lämpötila, huoneiden muoto ja huoneissa olevien ihmisten määrä saattaa vaikuttaa laitteen toimintatehokkuuteen. Suosittelemme kokeilemaan erilaisia käyttörytmejä löytääksesi käyttötavan, joka sopii parhaiten juuri sinun elämäntyyliisi. Jos useampaa yksikköä käyttäessäsi huomaat jonkin yksikön lämmitys- tai jäähdytystehon olevan heikko, on suositeltavaa lopettaa samanaikainen käyttö. Samanaikainen käyttö ei voi tapahtua seuraavilla käyttötapayhdistelmillä. Lämmitys ja jäädytys (tai kuivaus) Lämmitystila ja puhallin Jos sisäyksikkö on asetettu käyttötavalle, jota se ei voi suorittaa, OPERATION- merkkivalo (vihreä) vilkkuu (1 sekunti päällä, 1 sekunti pois) ja yksikkö menee varallaolotilaan. Samanaikainen käyttö voi tapahtua seuraavilla yhdistelmillä: Jäähdytys ja kuivaus Jäähdytys ja puhallin Kuivaus ja puhallin Ulkoyksikön toimintatapa (lämmitys tai jäähdytys (kuivaus)) määräytyy sen sisäyksikön mukaan, joka oli ensin käytössä. Jos sisäyksikkö oli käynnstettäessä puhallintilassa, ulkoyksikön toimintatapa ei määräydy. Esimerkki: sisäyksikkö (A) käynnistyy ensin puhallintilassa ja sisäyksikköä (B) käytetään tämän jälkeen lämmitystilassa. Sisäyksikkö (A) toimii tilapäisesti puhallintilassa. Kun sisäyksikkö (B) käynnistyy lämmitystilassa, sisäyksikön (A) OPERATION-merkkivalo alkaa vilkkua ja yksikkö menee varallaolotilaan. Sisäyksikkö (B) jatkaa toimimista lämmitystilassa. Huomaa Lämmityskäytön aikana ulkoyksikkö suorittaa toisinaan automaattisen huurteenpoistotoiminnon. Jos sisäyksikkö asetetaan lämmitykselle huurteenpoistortoiminnon ollessa käynnissä, lämmitys alkaa vasta huurteenpoistotoiminnon päätyttyä. Tämän vuoksi saattaa kestää jonkin aikaa ennen kuin laite alkaa tuottaa lämmintä ilmaa. Lämmityskäytön aikana sisäyksikön yläosa saattaa lämmetä. Tämä on normaalia ja johtuu kylmäaineen kiertämisestä sisäyksikön läpi silloinkin kun laite on pysäytetty. Fi-18
