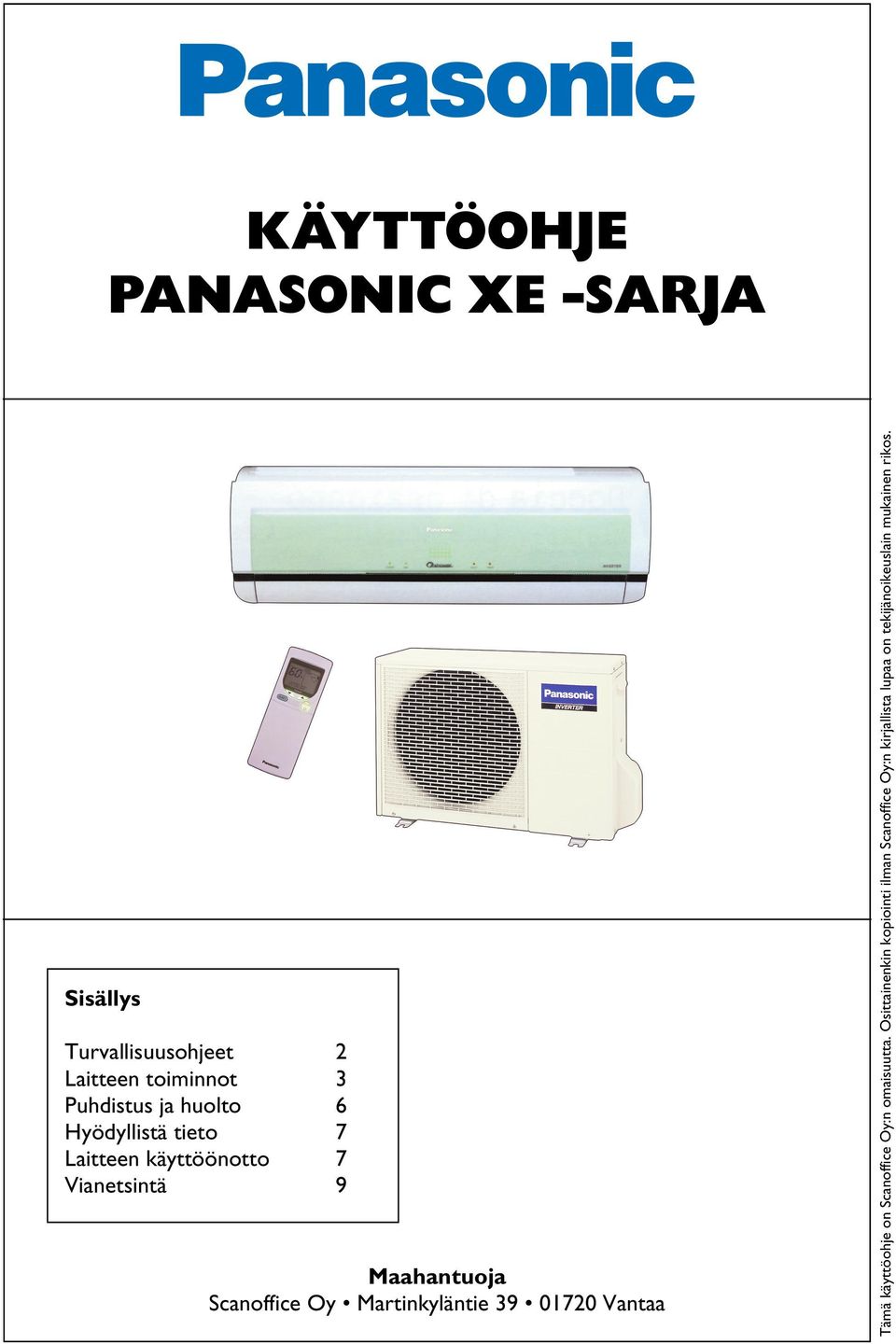

1 KÄYTTÖOHJE PANASONIC XE -SARJA Sisällys Turvallisuusohjeet 2 Laitteen toiminnot 3 Puhdistus ja huolto 6 Hyödyllistä tieto 7 Laitteen käyttöönotto 7 Vianetsintä 9 Maahantuoja Scanoffice Oy Martinkyläntie Vantaa Tämä käyttöohje on Scanoffice Oy:n omaisuutta. Osittainenkin kopiointi ilman Scanoffice Oy:n kirjallista lupaa on tekijänoikeuslain mukainen rikos.

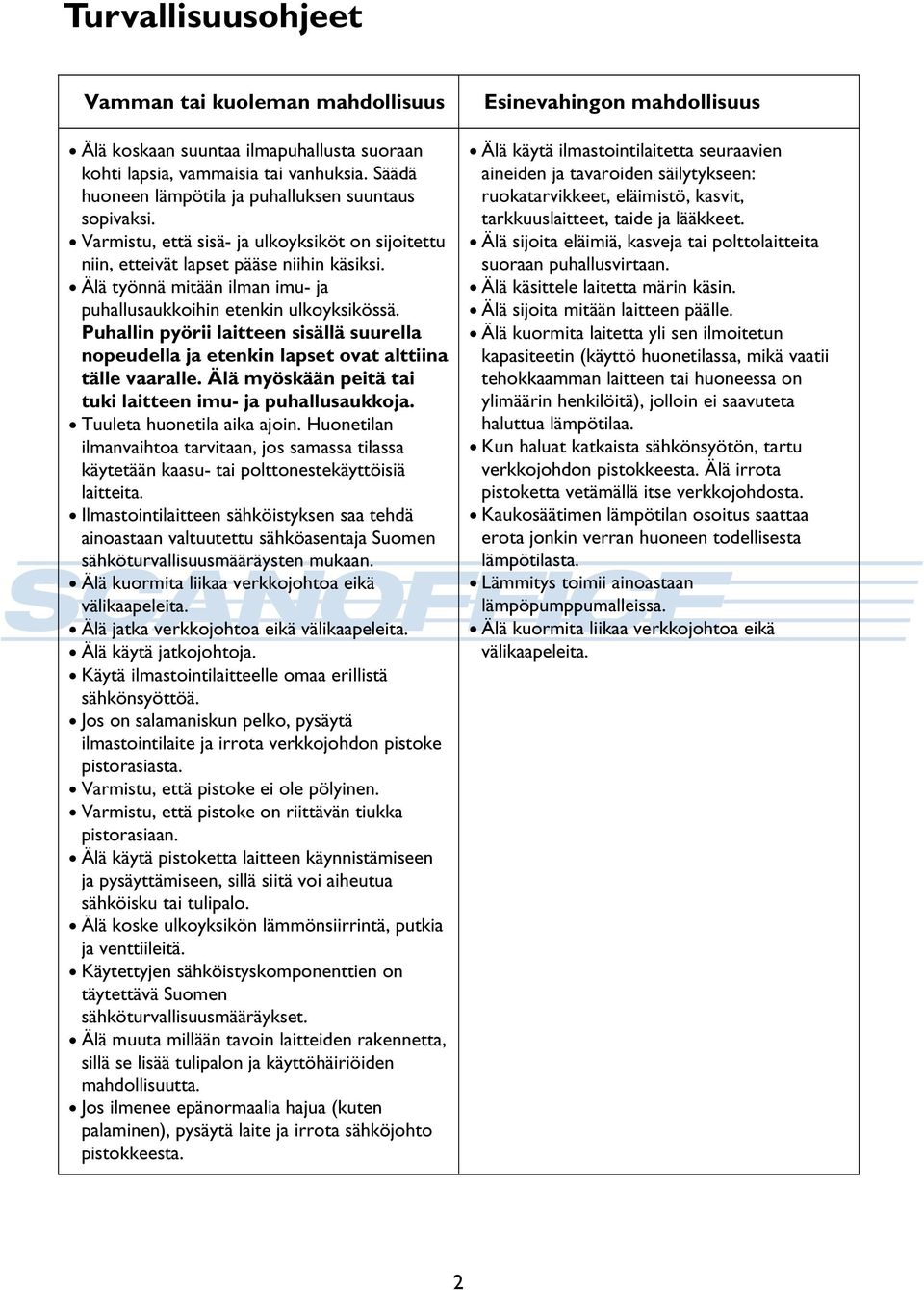

2 Turvallisuusohjeet Vamman tai kuoleman mahdollisuus Älä koskaan suuntaa ilmapuhallusta suoraan kohti lapsia, vammaisia tai vanhuksia. Säädä huoneen lämpötila ja puhalluksen suuntaus sopivaksi. Varmistu, että sisä- ja ulkoyksiköt on sijoitettu niin, etteivät lapset pääse niihin käsiksi. Älä työnnä mitään ilman imu- ja puhallusaukkoihin etenkin ulkoyksikössä. Puhallin pyörii laitteen sisällä suurella nopeudella ja etenkin lapset ovat alttiina tälle vaaralle. Älä myöskään peitä tai tuki laitteen imu- ja puhallusaukkoja. Tuuleta huonetila aika ajoin. Huonetilan ilmanvaihtoa tarvitaan, jos samassa tilassa käytetään kaasu- tai polttonestekäyttöisiä laitteita. Ilmastointilaitteen sähköistyksen saa tehdä ainoastaan valtuutettu sähköasentaja Suomen sähköturvallisuusmääräysten mukaan. Älä kuormita liikaa verkkojohtoa eikä välikaapeleita. Älä jatka verkkojohtoa eikä välikaapeleita. Älä käytä jatkojohtoja. Käytä ilmastointilaitteelle omaa erillistä sähkönsyöttöä. Jos on salamaniskun pelko, pysäytä ilmastointilaite ja irrota verkkojohdon pistoke pistorasiasta. Varmistu, että pistoke ei ole pölyinen. Varmistu, että pistoke on riittävän tiukka pistorasiaan. Älä käytä pistoketta laitteen käynnistämiseen ja pysäyttämiseen, sillä siitä voi aiheutua sähköisku tai tulipalo. Älä koske ulkoyksikön lämmönsiirrintä, putkia ja venttiileitä. Käytettyjen sähköistyskomponenttien on täytettävä Suomen sähköturvallisuusmääräykset. Älä muuta millään tavoin laitteiden rakennetta, sillä se lisää tulipalon ja käyttöhäiriöiden mahdollisuutta. Jos ilmenee epänormaalia hajua (kuten palaminen), pysäytä laite ja irrota sähköjohto pistokkeesta. Esinevahingon mahdollisuus Älä käytä ilmastointilaitetta seuraavien aineiden ja tavaroiden säilytykseen: ruokatarvikkeet, eläimistö, kasvit, tarkkuuslaitteet, taide ja lääkkeet. Älä sijoita eläimiä, kasveja tai polttolaitteita suoraan puhallusvirtaan. Älä käsittele laitetta märin käsin. Älä sijoita mitään laitteen päälle. Älä kuormita laitetta yli sen ilmoitetun kapasiteetin (käyttö huonetilassa, mikä vaatii tehokkaamman laitteen tai huoneessa on ylimäärin henkilöitä), jolloin ei saavuteta haluttua lämpötilaa. Kun haluat katkaista sähkönsyötön, tartu verkkojohdon pistokkeesta. Älä irrota pistoketta vetämällä itse verkkojohdosta. Kaukosäätimen lämpötilan osoitus saattaa erota jonkin verran huoneen todellisesta lämpötilasta. Lämmitys toimii ainoastaan lämpöpumppumalleissa. Älä kuormita liikaa verkkojohtoa eikä välikaapeleita. 2

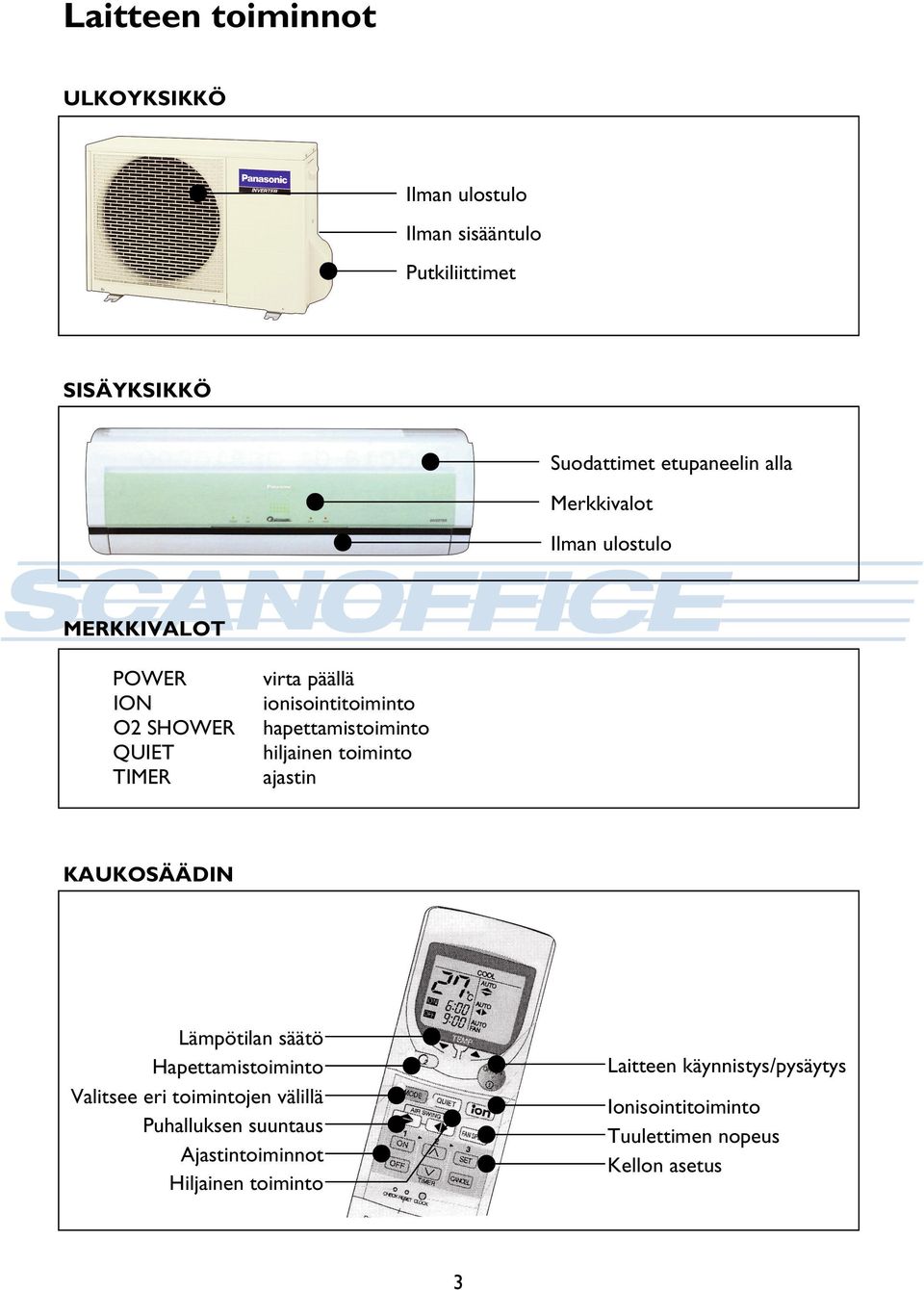

3 Laitteen toiminnot ULKOYKSIKKÖ Ilman ulostulo Ilman sisääntulo Putkiliittimet SISÄYKSIKKÖ Suodattimet etupaneelin alla Merkkivalot Ilman ulostulo MERKKIVALOT POWER ION O2 SHOWER QUIET TIMER virta päällä ionisointitoiminto hapettamistoiminto hiljainen toiminto ajastin KAUKOSÄÄDIN Lämpötilan säätö Hapettamistoiminto Valitsee eri toimintojen välillä Puhalluksen suuntaus Ajastintoiminnot Hiljainen toiminto Laitteen käynnistys/pysäytys Ionisointitoiminto Tuulettimen nopeus Kellon asetus 3

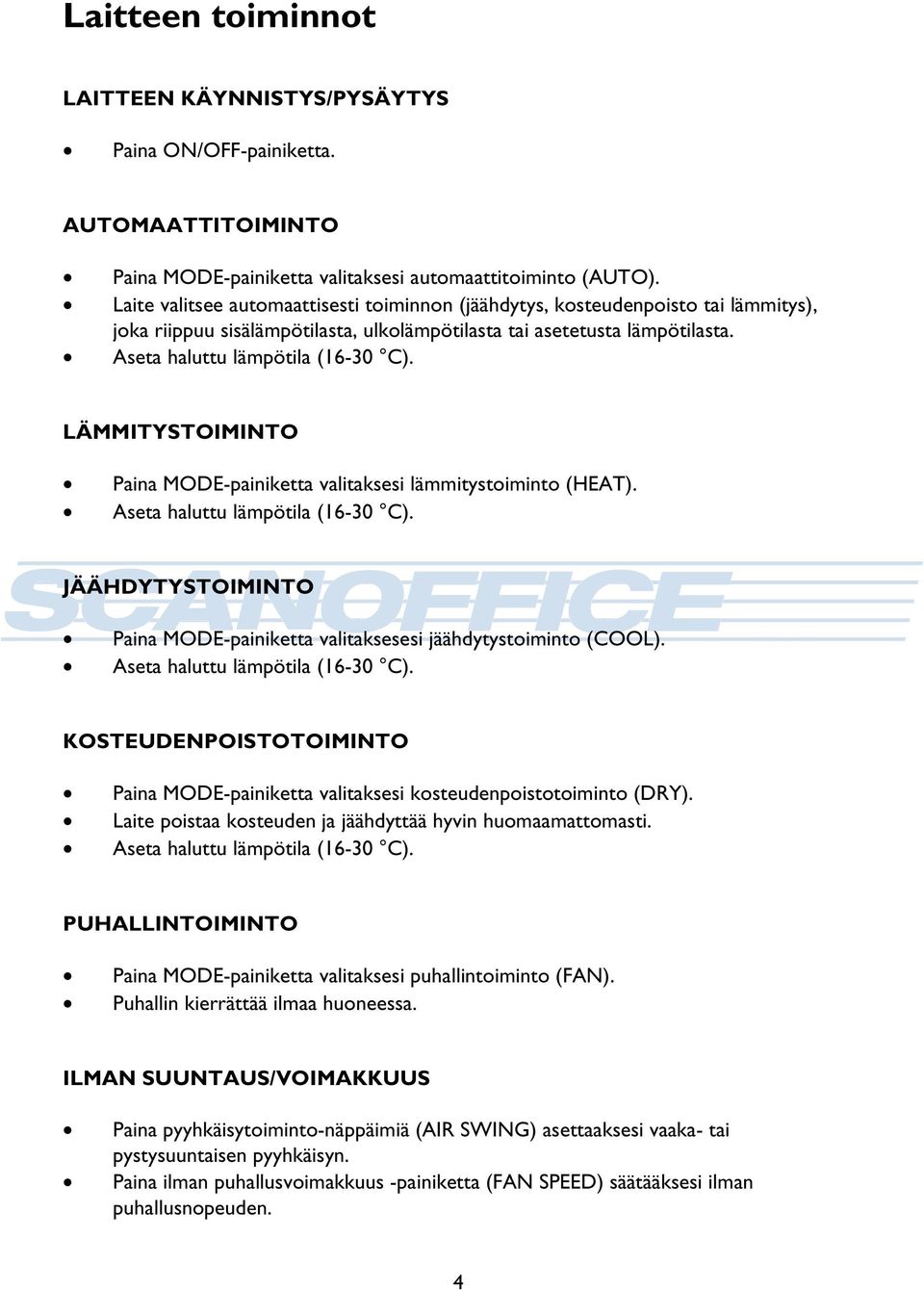

4 Laitteen toiminnot LAITTEEN KÄYNNISTYS/PYSÄYTYS Paina ON/OFF-painiketta. AUTOMAATTITOIMINTO Paina MODE-painiketta valitaksesi automaattitoiminto (AUTO). Laite valitsee automaattisesti toiminnon (jäähdytys, kosteudenpoisto tai lämmitys), joka riippuu sisälämpötilasta, ulkolämpötilasta tai asetetusta lämpötilasta. Aseta haluttu lämpötila (16-30 C). LÄMMITYSTOIMINTO Paina MODE-painiketta valitaksesi lämmitystoiminto (HEAT). Aseta haluttu lämpötila (16-30 C). JÄÄHDYTYSTOIMINTO Paina MODE-painiketta valitaksesesi jäähdytystoiminto (COOL). Aseta haluttu lämpötila (16-30 C). KOSTEUDENPOISTOTOIMINTO Paina MODE-painiketta valitaksesi kosteudenpoistotoiminto (DRY). Laite poistaa kosteuden ja jäähdyttää hyvin huomaamattomasti. Aseta haluttu lämpötila (16-30 C). PUHALLINTOIMINTO Paina MODE-painiketta valitaksesi puhallintoiminto (FAN). Puhallin kierrättää ilmaa huoneessa. ILMAN SUUNTAUS/VOIMAKKUUS Paina pyyhkäisytoiminto-näppäimiä (AIR SWING) asettaaksesi vaaka- tai pystysuuntaisen pyyhkäisyn. Paina ilman puhallusvoimakkuus -painiketta (FAN SPEED) säätääksesi ilman puhallusnopeuden. 4

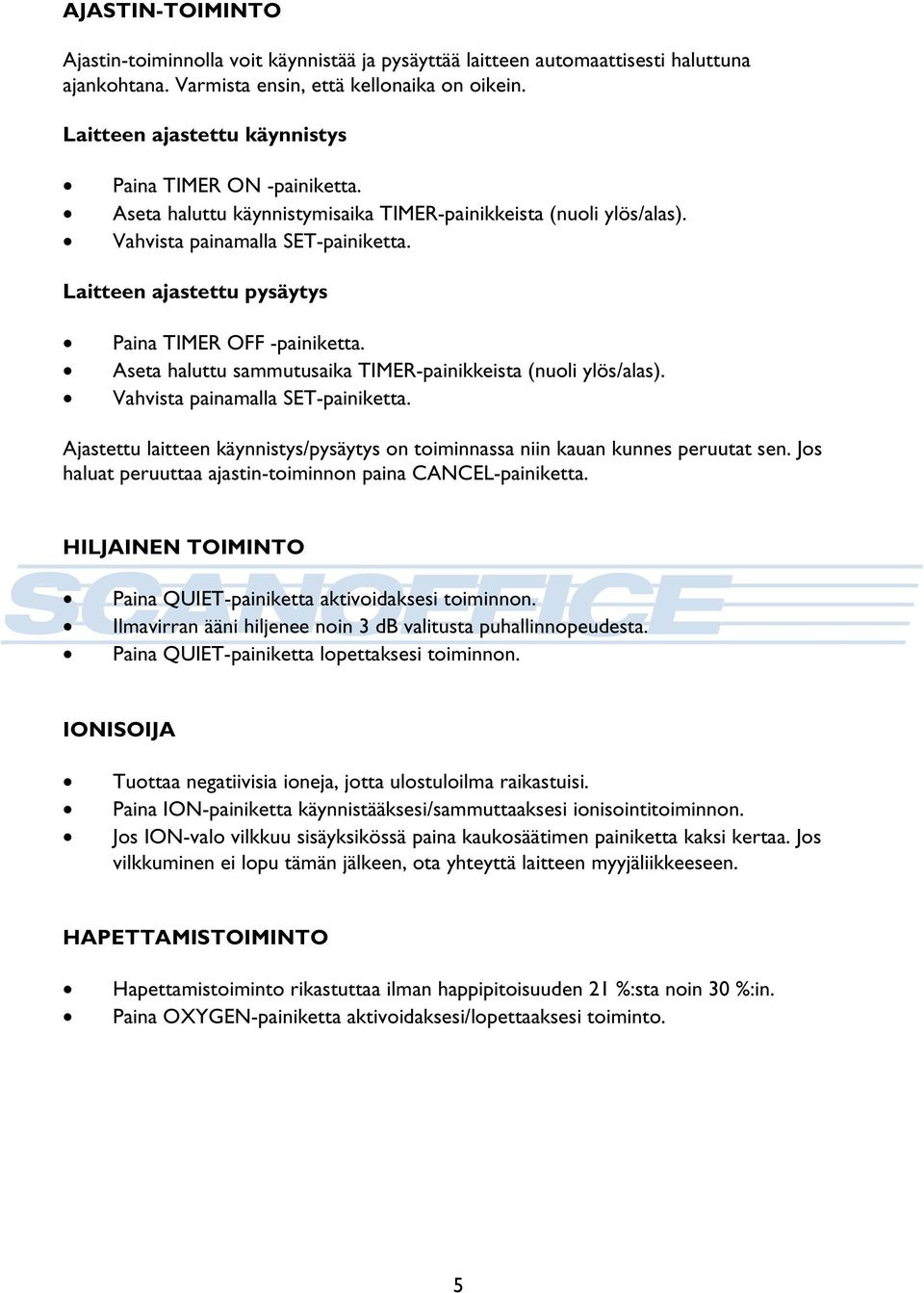

5 AJASTIN-TOIMINTO Ajastin-toiminnolla voit käynnistää ja pysäyttää laitteen automaattisesti haluttuna ajankohtana. Varmista ensin, että kellonaika on oikein. Laitteen ajastettu käynnistys Paina TIMER ON -painiketta. Aseta haluttu käynnistymisaika TIMER-painikkeista (nuoli ylös/alas). Vahvista painamalla SET-painiketta. Laitteen ajastettu pysäytys Paina TIMER OFF -painiketta. Aseta haluttu sammutusaika TIMER-painikkeista (nuoli ylös/alas). Vahvista painamalla SET-painiketta. Ajastettu laitteen käynnistys/pysäytys on toiminnassa niin kauan kunnes peruutat sen. Jos haluat peruuttaa ajastin-toiminnon paina CANCEL-painiketta. HILJAINEN TOIMINTO Paina QUIET-painiketta aktivoidaksesi toiminnon. Ilmavirran ääni hiljenee noin 3 db valitusta puhallinnopeudesta. Paina QUIET-painiketta lopettaksesi toiminnon. IONISOIJA Tuottaa negatiivisia ioneja, jotta ulostuloilma raikastuisi. Paina ION-painiketta käynnistääksesi/sammuttaaksesi ionisointitoiminnon. Jos ION-valo vilkkuu sisäyksikössä paina kaukosäätimen painiketta kaksi kertaa. Jos vilkkuminen ei lopu tämän jälkeen, ota yhteyttä laitteen myyjäliikkeeseen. HAPETTAMISTOIMINTO Hapettamistoiminto rikastuttaa ilman happipitoisuuden 21 %:sta noin 30 %:in. Paina OXYGEN-painiketta aktivoidaksesi/lopettaaksesi toiminto. 5

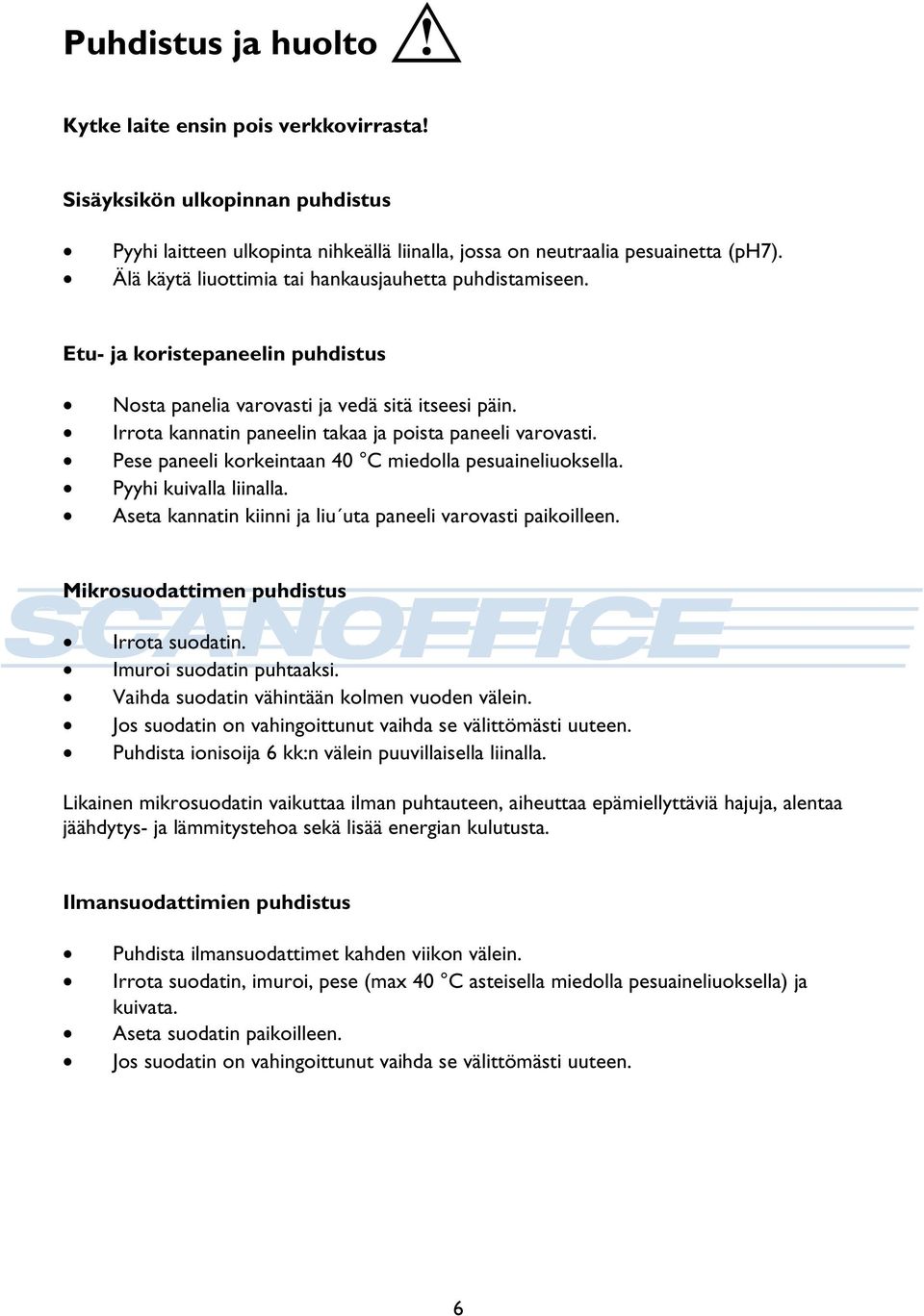

6 Puhdistus ja huolto Kytke laite ensin pois verkkovirrasta! Sisäyksikön ulkopinnan puhdistus Pyyhi laitteen ulkopinta nihkeällä liinalla, jossa on neutraalia pesuainetta (ph7). Älä käytä liuottimia tai hankausjauhetta puhdistamiseen. Etu- ja koristepaneelin puhdistus Nosta panelia varovasti ja vedä sitä itseesi päin. Irrota kannatin paneelin takaa ja poista paneeli varovasti. Pese paneeli korkeintaan 40 C miedolla pesuaineliuoksella. Pyyhi kuivalla liinalla. Aseta kannatin kiinni ja liu uta paneeli varovasti paikoilleen. Mikrosuodattimen puhdistus Irrota suodatin. Imuroi suodatin puhtaaksi. Vaihda suodatin vähintään kolmen vuoden välein. Jos suodatin on vahingoittunut vaihda se välittömästi uuteen. Puhdista ionisoija 6 kk:n välein puuvillaisella liinalla. Likainen mikrosuodatin vaikuttaa ilman puhtauteen, aiheuttaa epämiellyttäviä hajuja, alentaa jäähdytys- ja lämmitystehoa sekä lisää energian kulutusta. Ilmansuodattimien puhdistus Puhdista ilmansuodattimet kahden viikon välein. Irrota suodatin, imuroi, pese (max 40 C asteisella miedolla pesuaineliuoksella) ja kuivata. Aseta suodatin paikoilleen. Jos suodatin on vahingoittunut vaihda se välittömästi uuteen. 6

7 Hyödyllistä tietoa Kustannusten alentaminen Jäähdyttäessä yhden asteen lämpötilan nostaminen ja lämmityksessä kahden asteen vähentäminen säästää energiakustannuksia noin kymmenen prosenttia. Laitteen ollessa käynnissä sulje ovet ja ikkunat. Imuroi suodattimet säännöllisesti. Ukkonen/salamointi Laitteessa on sisäänrakennettu ylijännitesuoja. Jos salamointi on hyvin voimakasta irrota laite kuitenkin verkkovirrasta. Sähkökatkoksen sattuessa Laite käynnistyy automaattisesti 3-4 minuutin kuluttua sähkön palaamisesta. Laitteessa valittuna ollut toiminto säilyy, mutta ajastimen asetukset poistuvat. Laitteen käyttöönotto Varmista, ettei laite ole kytkettynä verkkovirtaan. Sisäyksikkö Avaa etupaneeli. Poista ilmansuodattimet. Aseta mikrosuodatin paikoilleen. Aseta ilmansuodattimet paikoilleen. Sulje etupaneeli. Kytke laite verkkovirtaan. Kaukosäädin Paristojen asetus Varmista että paristot ovat saman tyyppiset (Alkaline). Liu uta kansi irti. Varmista että paristot tulevat oikein päin +/-. Aseta kansi paikoilleen. 7

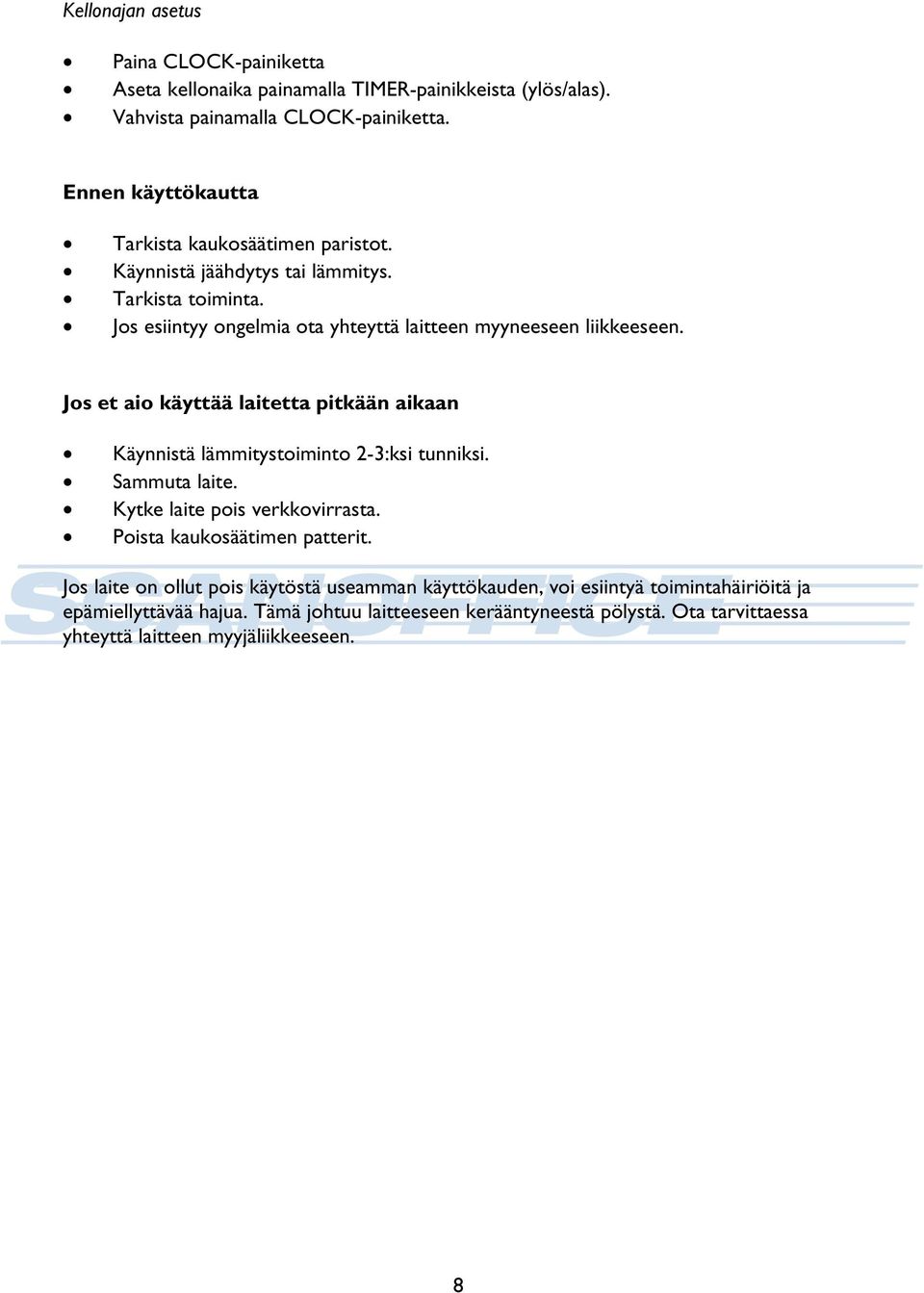

8 Kellonajan asetus Paina CLOCK-painiketta Aseta kellonaika painamalla TIMER-painikkeista (ylös/alas). Vahvista painamalla CLOCK-painiketta. Ennen käyttökautta Tarkista kaukosäätimen paristot. Käynnistä jäähdytys tai lämmitys. Tarkista toiminta. Jos esiintyy ongelmia ota yhteyttä laitteen myyneeseen liikkeeseen. Jos et aio käyttää laitetta pitkään aikaan Käynnistä lämmitystoiminto 2-3:ksi tunniksi. Sammuta laite. Kytke laite pois verkkovirrasta. Poista kaukosäätimen patterit. Jos laite on ollut pois käytöstä useamman käyttökauden, voi esiintyä toimintahäiriöitä ja epämiellyttävää hajua. Tämä johtuu laitteeseen kerääntyneestä pölystä. Ota tarvittaessa yhteyttä laitteen myyjäliikkeeseen. 8

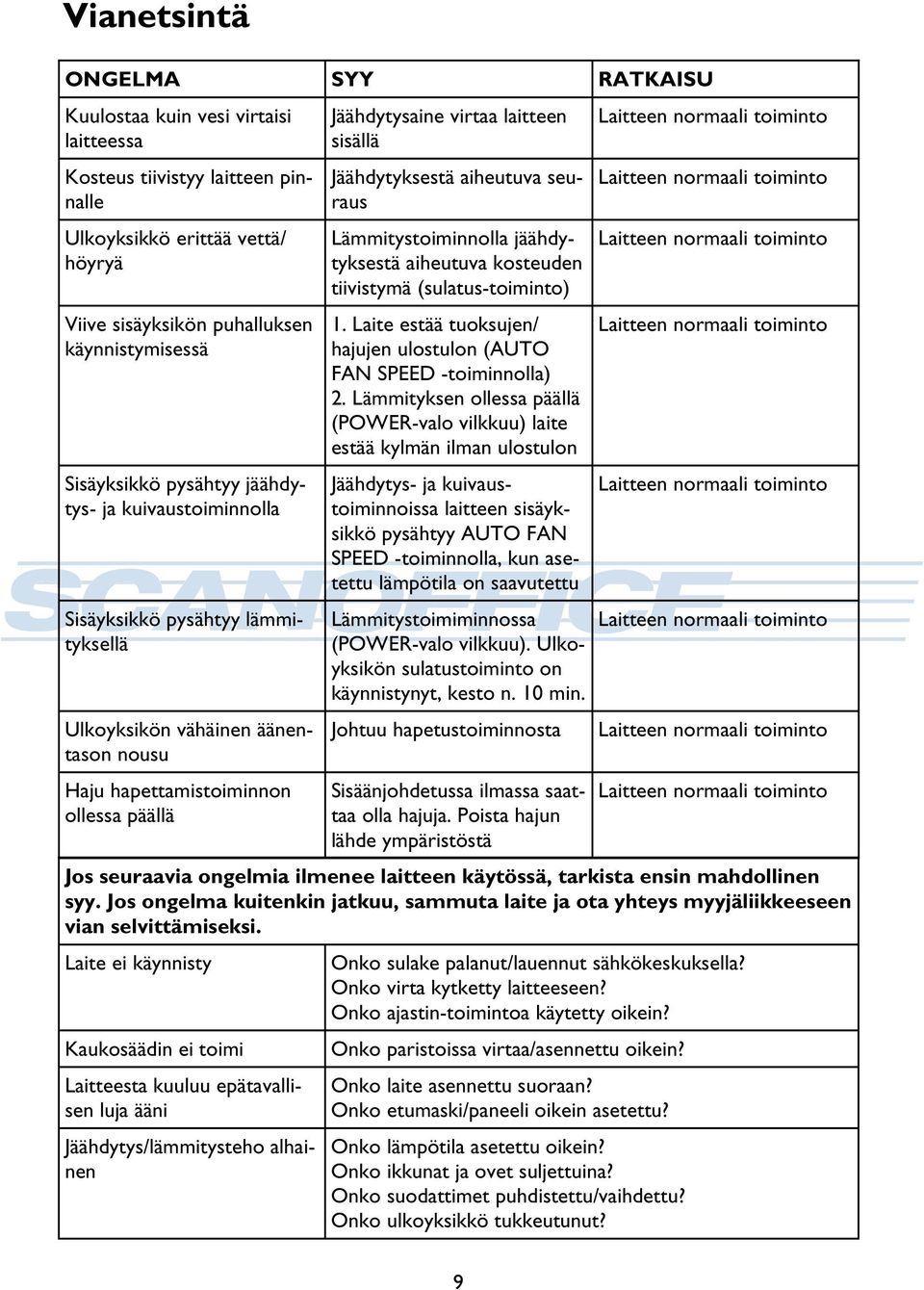

9 Vianetsintä ONGELMA SYY RATKAISU Kuulostaa kuin vesi virtaisi laitteessa Kosteus tiivistyy laitteen pinnalle Ulkoyksikkö erittää vettä/ höyryä Viive sisäyksikön puhalluksen käynnistymisessä Sisäyksikkö pysähtyy jäähdytys- ja kuivaustoiminnolla Sisäyksikkö pysähtyy lämmityksellä Ulkoyksikön vähäinen äänentason nousu Haju hapettamistoiminnon ollessa päällä Laite ei käynnisty Jäähdytysaine virtaa laitteen sisällä Jäähdytyksestä aiheutuva seuraus Lämmitystoiminnolla jäähdytyksestä aiheutuva kosteuden tiivistymä (sulatus-toiminto) 1. Laite estää tuoksujen/ hajujen ulostulon (AUTO FAN SPEED -toiminnolla) 2. Lämmityksen ollessa päällä (POWER-valo vilkkuu) laite estää kylmän ilman ulostulon Jäähdytys- ja kuivaustoiminnoissa laitteen sisäyksikkö pysähtyy AUTO FAN SPEED -toiminnolla, kun asetettu lämpötila on saavutettu Lämmitystoimiminnossa (POWER-valo vilkkuu). Ulkoyksikön sulatustoiminto on käynnistynyt, kesto n. 10 min. Johtuu hapetustoiminnosta Sisäänjohdetussa ilmassa saattaa olla hajuja. Poista hajun lähde ympäristöstä Jos seuraavia ongelmia ilmenee laitteen käytössä, tarkista ensin mahdollinen syy. Jos ongelma kuitenkin jatkuu, sammuta laite ja ota yhteys myyjäliikkeeseen vian selvittämiseksi. Kaukosäädin ei toimi Laitteesta kuuluu epätavallisen luja ääni Jäähdytys/lämmitysteho alhainen Onko sulake palanut/lauennut sähkökeskuksella? Onko virta kytketty laitteeseen? Onko ajastin-toimintoa käytetty oikein? Onko paristoissa virtaa/asennettu oikein? Onko laite asennettu suoraan? Onko etumaski/paneeli oikein asetettu? Onko lämpötila asetettu oikein? Onko ikkunat ja ovet suljettuina? Onko suodattimet puhdistettu/vaihdettu? Onko ulkoyksikkö tukkeutunut? 9

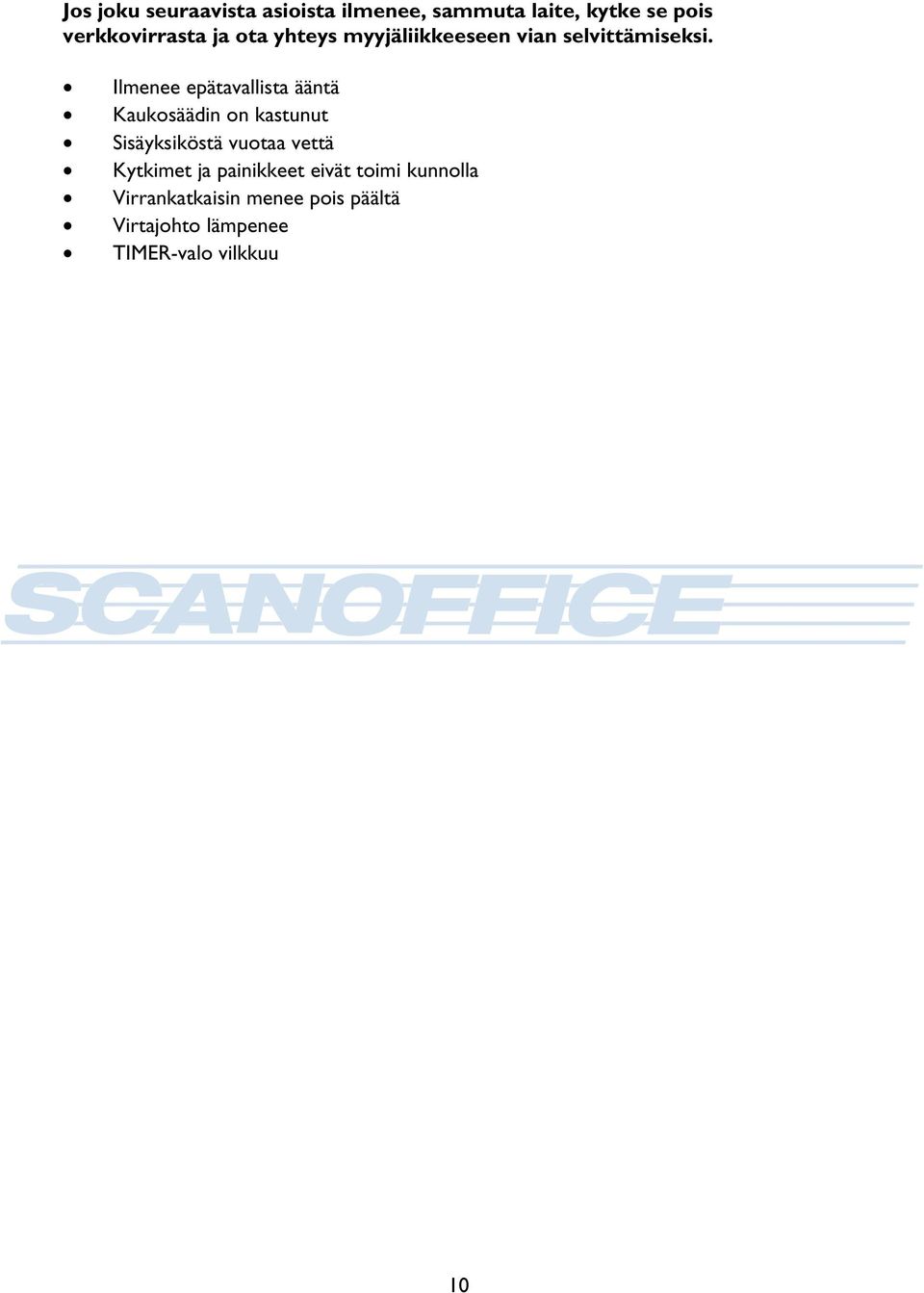

10 Jos joku seuraavista asioista ilmenee, sammuta laite, kytke se pois verkkovirrasta ja ota yhteys myyjäliikkeeseen vian selvittämiseksi. Ilmenee epätavallista ääntä Kaukosäädin on kastunut Sisäyksiköstä vuotaa vettä Kytkimet ja painikkeet eivät toimi kunnolla Virrankatkaisin menee pois päältä Virtajohto lämpenee TIMER-valo vilkkuu 10
