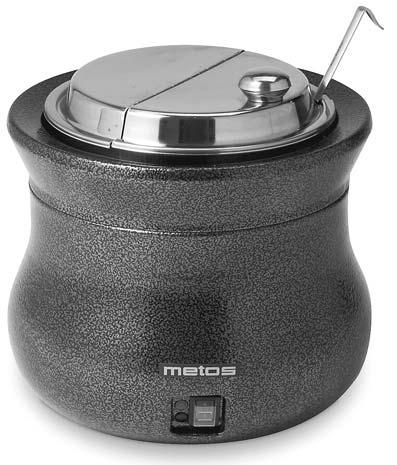

1 TARJOILUPATA ESK Asennus- ja käyttöohjeet ,

3 YLEISTÄ Tutustu huolellisesti tämän ohjeen sisältöön, koska siinä on tärkeää tietoa laitteen oikeasta ja turvallisesta asentamisesta, käytöstä ja hoidosta. Tämän laitteen asennus on suoritettava valmistajan antamien ohjeiden mukaisesti paikallisia ohjeita ja määräyksiä noudattaen. Kytke laite pois päältä, mikäli se vikaantuu tai toimii normaalista poiketen. Käytä laitteen huoltamiseen valmistajan valtuuttamaa huoltoliikettä sekä alkuperäisiä varaosia. 3

4 TEKNISET TIEDOT Malli ESK Teho 500 W Sähköliitäntä (VAC) V 50/60 Hz Virtajohto 3x1,5 mm² Mitat mm Ø 370 x 320H Pöytätason korkeus 850 mm Maksimikaltevuus 5 Luokka 1 Suojausluokka IP 21 Arvokilpi on laitteen pohjassa. 4

5 VAROITUSSYMBOLIT PE Potentiaalimaadoitus Maadoitus Jännite Palovamman vaara JATKOJOHTOA EI SAA KÄYTTÄÄ. VIRTAJOHDON SAA VAIHTAA VAIN VALTUUTETTU HUOLTO. 5

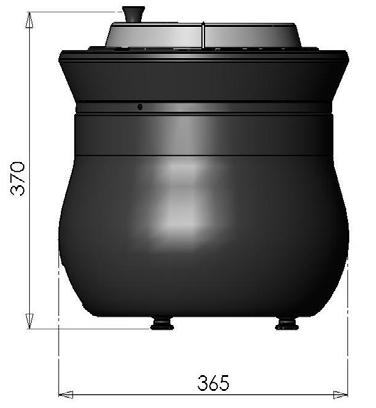

6 MITAT ASENNUSKUVA - Aseta laite tukevalle, tasaiselle pöytätasolle. - Sähköliitännän tulee olla valtuuten sähköasentajan hyväksymä. - Laite on liitettävä maadoitettuun pistorasiaan. VAROITUS! ÄLÄ KOSKAAN LIITÄ LAITETTA MAADOITTAMATTOMAAN PISTORASIAAN. 6

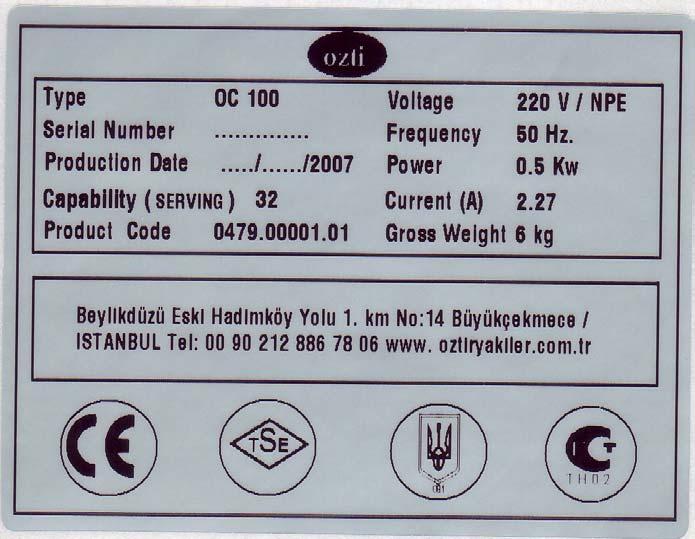

7 ARVOKILPI Laitteen asennus on suoritettava paikallisten määräysten mukaisesti. Laitetta tulee käyttää hyvin ilmastoidussa tilassa. Tutustu käyttö- ja asennusohjeeseen ennen laitteen käyttöönottoa. 7

8 VARAOSAT 8

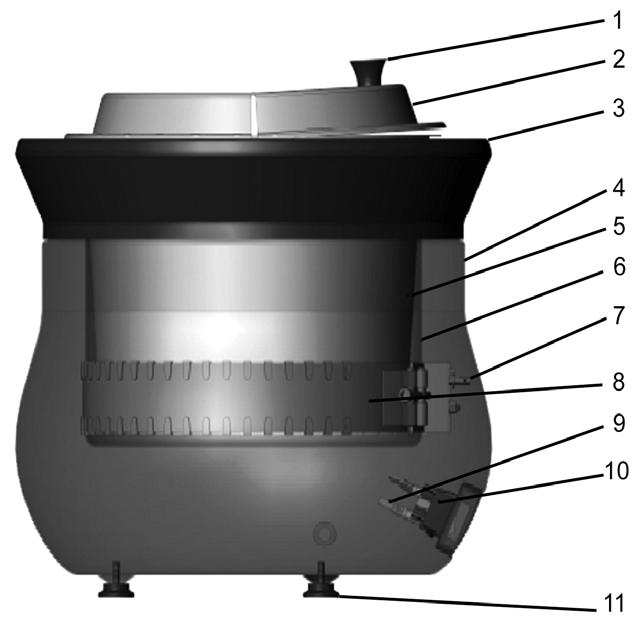

9 LAITTEEN LÄPILEIKKAUS JA OSAT 1. Nuppi 2. Kansi 3. Kaulus 4. Ulkovaippa 5. Sisäastia 6. Vesiastia 7. Termostaatti 8. Lämmitysvastus 9. Merkkilamppu 10. ON/OFF-kytkin 11. Jalka 9

10 KYTKENTÄKAAVIO R: Resistance S1: ON-OFF switch S2:Thermostat R 10

11 KÄYTTÖOHJE Tarjoilupata on tarkoitettu puurojen ja keittojen lämpösäilytykseen aamiaispöydissä tai tarjoilulinjastoissa. Ennen käyttöönottoa (ennen virran kytkemistä) laitteen ulkovaippa tulee puhdistaa huolellisesti puhtaalla liinalla ja nestemäisellä pesuaineella. HUOM. Älä käytä laitetta muuhun kuin edellä mainittuun tarkoitukseen. Laitetta saa käyttää vain henkilökunta, joka on tutustunut laitteen käyttö- ja turvaohjeisiin sekä teknisiin tietoihin. A ON/OFF-kytkin A 1. Täytä vesiastia vedellä maksimitasoon (2 cm). 2. Liitä virtajohto pistorasiaan. 3. Kaada valmis keitto tai puuro sisäastiaan ja aseta sisäastia vesiastiaan. 4. Sulje sisäastian kansi. 5. Käännä ON/OFF-kytkin ON-asentoon. 6. Pitkien käyttöjaksojen aikana sekä lämpösäilytystoiminnon alkuvaiheessa ruoka-ainesta tulee hämmentää, jotta se pysyisi tasalaatuisena eikä saostuisi. 7. Varmista, että vesiastiassa on aina riittävästi vettä. Kun veden taso laskee, lisää vettä. 8. Kytke laite pois päältä kääntämällä virtakytkin OFF-asentoon ja irrota sitten virtajohto pistorasiasta. 9. Laitteen käyttöolosuhteet: ympäristön lämpötila +5ºC...+40ºC ja suhteellinen kosteus max. 65%. 10. Pidä kantta padan päällä, jotta ruoka ei jäähtyisi. 11. Laitetta ei ole tarkoitettu ruoan kypsentämiseen, vaan ainoastaan lämpösäilytykseen. 12. Laitteen tehokkaan toiminnan varmistamiseksi vesiastia tulee täyttää vedellä maksimitasoon saakka. Sisäastia Veden max. taso (2 cm ) Ulkovaippa 11

12 PUHDISTUS JA HOITO PUHDISTUS JA HOITO Laitteen käyttäjän tulee huolehtia laitteen puhdistuksesta ja hoidosta. Irrota laite sähköverkosta käytön jälkeen. Poista sisäastia ja puhdista se käsin tai astianpesukoneessa. Tarkasta veden taso vesiastiassa. Vesiastia tulee käsitellä kalkinpoistoaineella vähintään kerran kuussa. Täytä vesiastia vedellä maksimitasoon, lisää kalkinpoistoainetta ja lämmitä. Tyhjennä sitten vesi ja pyyhi astia kostealla liinalla ja kuivaa. KÄYTTÖHÄIRIÖT JA VIANETSINTÄ Jos tarjoilupata ei lämpene, varmista että virtajohto on pistorasiassa ja virtakytkin ONasennossa. Jos laite ei toimi näiden tarkistusten jälkeen, ota yhteys valtuutettuun huoltoon. Jos laite ylikuumenee, käännä virtakytkin OFF-asentoon. Jos laite ylikuumenee edelleen, ota yhteys huoltoon. Käytettäessä laitetta ohjeiden mukaan sen käyttöikä on noin 10 vuotta. 12

TURVAOHJEET 1. Laitteen syöttöjännite on 220V-240V PE / ~50 Hz.

Älä käytä laitetta muuhun kuin sille tarkoitettuun käyttöön. 3.

Muuten vastukset voivat vahingoittua ja lämmitystoiminto häiriintyä.

13 TURVAOHJEET 1. Laitteen syöttöjännite on 220V-240V PE / ~50 Hz. Älä käytä muuta jännitettä. 2. Älä käytä laitetta muuhun kuin sille tarkoitettuun käyttöön. 3. Vesiastiassa on oltava riittävä määrä vettä. Muuten vastukset voivat vahingoittua ja lämmitystoiminto häiriintyä. 4. Laite on suositeltavaa kytkeä vikavirtasuojakytkimen (30 ma) kautta. 5. Jos virtajohto vaurioituu, se on vaihdettava valtuutetun huollon toimesta. 6. Laitteen asennuksessa on noudatettava paikallisia määräyksiä. Laitetta tulee käyttää hyvin ilmastoidussa tilassa. +5 C / +40 C 13
