Kuvan pakkaus JPEG (Joint Photographic Experts Group)
|
|
- Mauno Nurminen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Kuvan pakkaus JPEG (Joint Photographic Experts Group) Arne Broman Mikko Toivonen Syksy 2003
2 Historia luku 1930-luku Fotografinen filmi Louis J. M. Daguerre, Ranska Ensimmäinen julkinen elokuva William Henry Fox Talbot, USA Elokuva äänillä Lumière veljekset, Ranska Värielokuvat ja TV-lähetykset
3 Berliinin kesäolympialaiset 1936
4 Nipkow Disk I

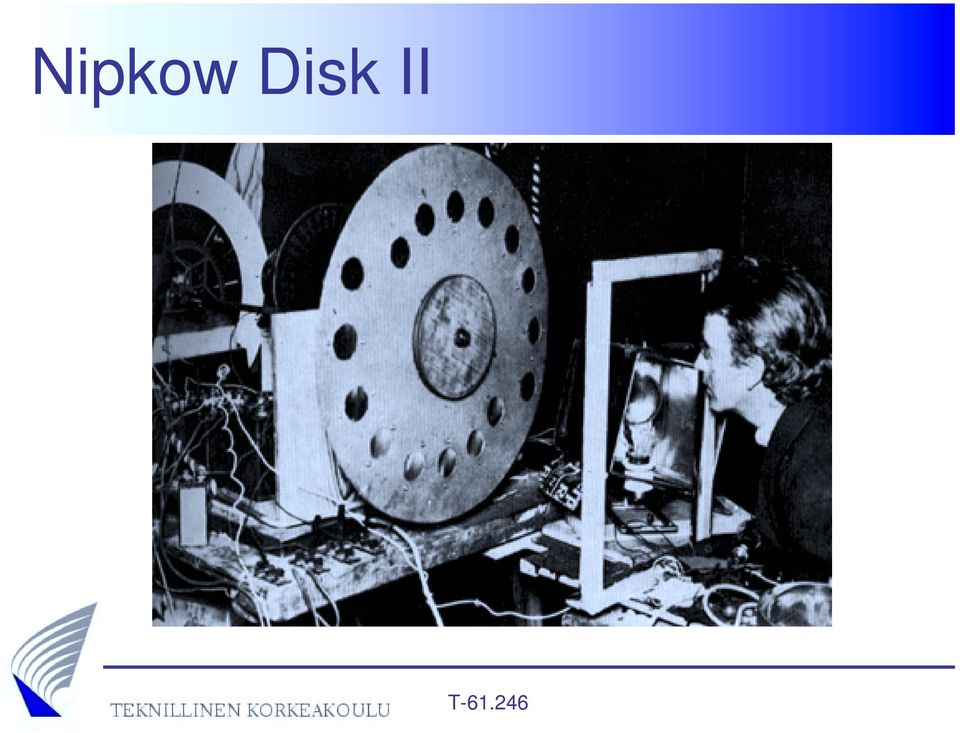

5 Nipkow Disk II
6 Kuvan siirto pyyhkäisymenetelmällä
7 Viimeaikainen kehitys WWW Streaming Digitaalinen Kuvaus JPEG DVD Digi TV MPEG Jokainen yllämainittu uusi innovaatio hyödyntää tehokasta kuvan ja videon pakkausta!
8 Käytännön esimerkki 3656x2664 (35mm) 8bit 8bit 8bit
9 2D - Digitaalinen kuva
10 Monikomponenttiset kuvat Värikuvat: Väripaino: esitetään yleensä kolmella diskreetillä arvolla per pikseli syaani, magenta, keltainen, musta Hyperspektraali satelliittikuvaus: satoja kanavia
11 Kuvien luokittelu Valokuva Teksti ja grafiikka 509K JPEG 893K
12 Kuvien luokittelu Valokuva Teksti ja grafiikka 6K JPEG 22K
13 Kuvien luokittelu Valokuva Teksti ja grafiikka Alkuperäinen Pakattu Alkuperäinen Pakattu
14 Kuinka pakkaus toimii Hyödynnetään redundanttisuutta Hyödynnetään signaalissa esiintyvät säännölliset jaksot (tilastollinen redundanttisuus) Esitetään sign. usein toistuvat tapahtumat lyhyesti Häviämätön pakkaus: täysin kaksisuuntainen Sallitaan hyväksyttävä määrä poikkeamia Hukataan informaatiota jota ihminen ei pysty aistimaan Signaalin tarkkuus rajataan sovellutuksen mukaan (tilankäyttö, aika, amplitudi) Häviöllinen pakkaus: aiheuttaa peruuntumatonta poikkeamaa alkuperäiseen signaaliin

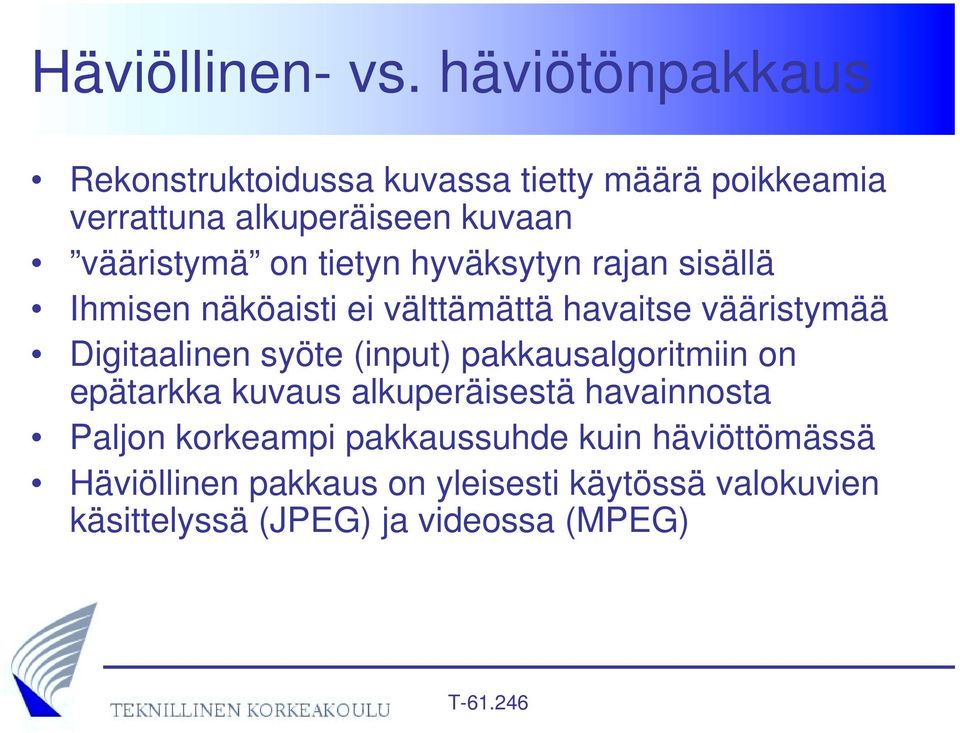

15 Häviöllinen- vs. häviötönpakkaus Rekonstruktoidussa kuvassa tietty määrä poikkeamia verrattuna alkuperäiseen kuvaan vääristymä on tietyn hyväksytyn rajan sisällä Ihmisen näköaisti ei välttämättä havaitse vääristymää Digitaalinen syöte (input) pakkausalgoritmiin on epätarkka kuvaus alkuperäisestä havainnosta Paljon korkeampi pakkaussuhde kuin häviöttömässä Häviöllinen pakkaus on yleisesti käytössä valokuvien käsittelyssä (JPEG) ja videossa (MPEG)
16 JPEG pakkausprosessi JPEG
17 Kuvan valmistelu
18 Kuvan valmistelu

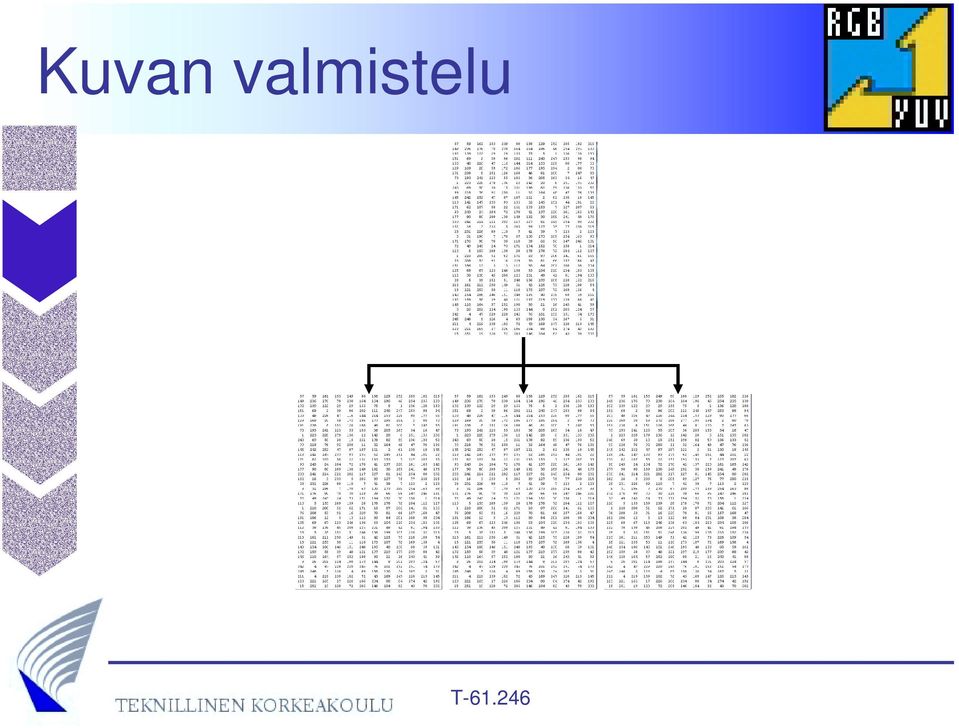

19 Kuvan valmistelu

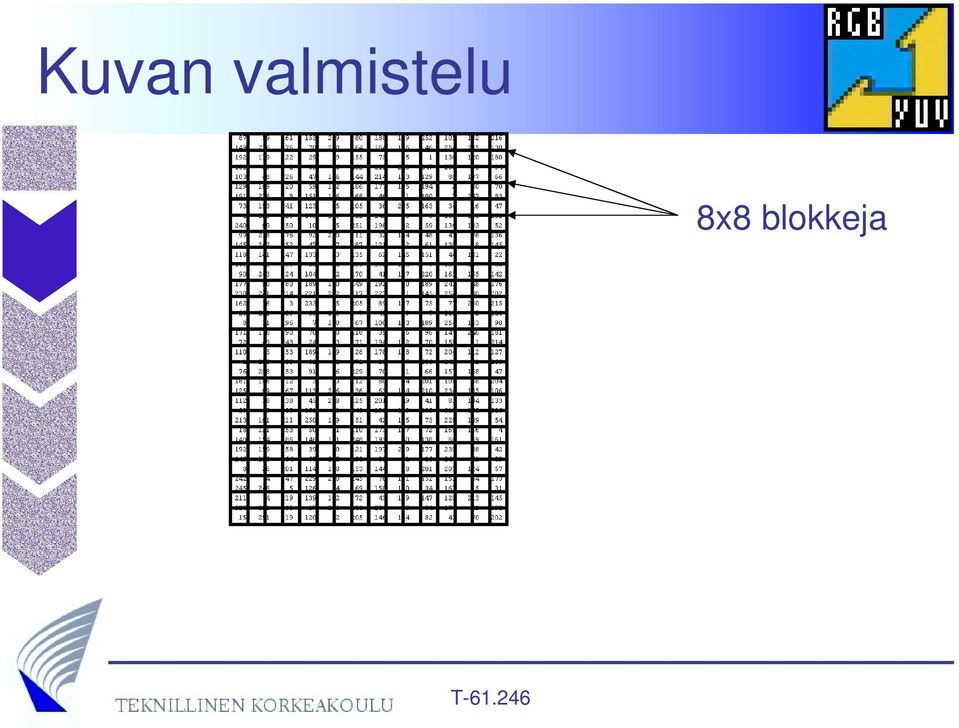

20 Kuvan valmistelu 8x8 blokkeja
21 Kuvan muunnos Diskreetti kosinimuunnos
22 Kuvan muunnos Siirtyminen aika-alueesta taajuusalueeseen DCTmuunnoksella
23 Kuvan muunnos DCT-muunnos suoritetaan jokaiselle elementille blokkikohtaisesti Esimerkkinä alla S00 laskeminen Lopputuloksena saadaan 1 DC- ja 63 AC-kerrointa
24 Kuvan kvantisointi Kvantisoinnilla jaetaan DCT:n avulla saadut tulokset tietyllä luvulla ja pyöristetään luvut likiarvoiksi alkuperäisestä tiedosta (tietoa katoaa) DCT-kertoimet Kvantisoidut kertoimet Kvantisointitaulukko
25 AC-kertoimien skannaus Zig-Zag skannaus AC-kertoimille Lopputuloksena 1x64 vektori, korkeat taajuudet lopussa
26 Entropiakoodaus (häviötön) Differentiaalinen pulssikoodimodulaatio DC-kertoimille (DPCM) Run Lenght koodaus AC-kertoimille (RLE) Lopuksi Huffmann-koodaus AC- ja DC-kertoimille (VLE) RLE-esimerkki: Pakkaamaton data: ABCCCCCCCCDEFGGG Pakattu data: AB C!8DEFGGG
27 Entropiakoodaus (häviötön) Huffmann-koodaus AC-kertoimille
28 JPEG vuokaavio JPEG-pakkauksen vaiheet Demot
29 JPEG 2000 More efficient & More flexible Encode choice stiling lossy/ lossless + old paradigm choices bit-stream JPEG 2000 Bitrate Equivalent JPEG Bitrate % larger for 112% 56% 23% 13% Decode choices image resolution image fidelity quantization region- of -interest fixed- size fixed- rate components
30 JPEG 2000 Discrete Cosine Transformation Wavelet Transformation
31 JPEG 2000 Wavelet Transformations
32 Kuvan pakkaus JPEG (Joint Photographic Experts Group) Lähteet:
