1 Kojemeteorologia Sami Haapanala syksy 2013 Fysiikan laitos, Ilmakehätieteiden osasto

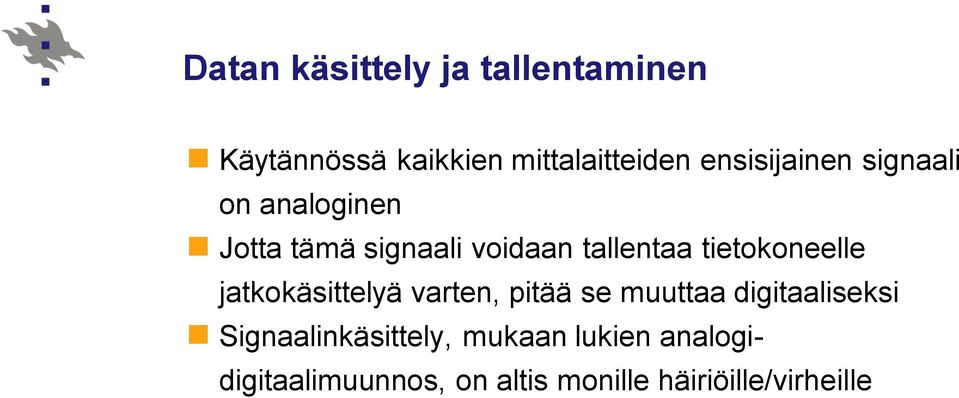

2 Datan käsittely ja tallentaminen Käytännössä kaikkien mittalaitteiden ensisijainen signaali on analoginen Jotta tämä signaali voidaan tallentaa tietokoneelle jatkokäsittelyä varten, pitää se muuttaa digitaaliseksi Signaalinkäsittely, mukaan lukien analogidigitaalimuunnos, on altis monille häiriöille/virheille

3 Aikaresoluutio Ensimmäinen mittausten aikaresoluutioon vaikuttava tekijä on anturin hitaus, jonka vaikutuksesta mitattavaa suuretta keskiarvoistetaan Toinen tekijä on näytteenottotaajuus, joka rajoittaa havaittavien ilmiöiden aikaskaalaa

4 Näytteenottotaajuus

5 Näytteenottotaajuus Signaalin taajuus ja muoto saadaan hyvin kuvattua näytteenottotaajuuden ollessa signaalin taajuuteen nähden korkea Ylin yksikäsitteisesti tietyllä näytteenottotaajuudella f n kuvattavissa oleva taajuus on ns. Nyquist-taajuus, f N =f n /2 Nyquist-taajuutta ylemmät taajuudet näyttävät matalammilta taajuuksilta Ilmiötä kutsutaan laskostumiseksi (aliasing)

6 Laskostuminen Vain Nyquist-taajuutta alemmat taajuudet havaitaan oikein Jos laskostumisen välttäminen on tärkeää (kuten musiikin tallentamisessa) suodatetaan analoginen signaali ennen näytteenottoa alipäästösuodattimella

7 Analogi-digitaali -muunnos Jokainen jatkuvasta analogidatasta otettu näyte muunnetaan digitaaliseksi AD-muunnos vastaa mittaustulosten paperille kirjoittamista (pyöristys ja diskreetti-aikaisuus) Data muunnetaan binäärimuotoon ja muunnoksen bittien lukumäärä yhdessä mittausalan kanssa määrittävät muunnoksen resoluution

8 Binääriluvut ja bitit binääri desimaali Lukujärjestelmässä, jossa on k toisistaan eroavaa merkkiä, voidaan n:llä merkillä kuvata N=k n eri numeroarvoa Kymmenjärjestelmässä k=10 eli esimerkiksi kolmenumeroisella luvulla (n=3) voidaan kuvata N=10 3 =1000 numeroarvoa Binäärijärjestelmässä k=2 eli esimerkiksi kolmella bitillä (n=3) voidaan kuvata N=2 3 =8 numeroarvoa

9 Analogi-digitaali -muunnos Oheisessa kuvassa AD-muunnoksen syötteen ala on 1 yksikkö ja muunnin on 3 bittinen Ulostulosignaali pyöristyy siis 8 eri tasoon digitaalisignaali analogiasignaali

10 Analogi-digitaali muunnos ja signaalin käsittely Anturin signaalin ja ADmuuntimen syötteen alan on vastattava toisiaan Esimerkiksi 12-bittisen muuntimen, jonka syötealue on 0-5V, resoluutio on 5 V / 4096 = 1,22 mv. Jos mittalaitteen ulostulosignaalin vaihteluväli on 0-10 mv, kvantittuu signaali pahasti.

11 Analogi-digitaali muunnos ja signaalin käsittely Anturin ja AD-muuntimen signaalialueet voidaan sovittaa vastaamaan toisiaan käyttämällä sopivaa vahvistinta tai vaimenninta Alkuperäinen tilanne 2-kertainen analoginen esivahvistus AD - + G AD

12 Analogi-digitaali muunnos ja signaalin käsittely Kuvissa punainen viiva on analogiasignaali ja sininen digitaalinen signaali. 5-bittisen AD-muuntimen mittausala on 0-1.

13 Datan tallennus Dataloggeri on AD-muuntimella, omalla muistilla ja muilla tarpeellisilla komponenteilla varusteltu laite, joka huolehtii mittausten suorittamisesta itsenäisesti Tietokone voi tallentaa datan kovalevylleen erillisen mittauskortin välityksellä

14 Dataloggeri Analogiaulostulo EX DA sarjaportti Esim. tietokone - Analogiasignaalit MUX + G AD prosessori kello Pulssisignaali laskuri muisti

15 Esimerkki yksinkertaisesta mittausjärjestelystä V 1 EX1 R R V 2 EX2 R T R R T R MUX Laskuri

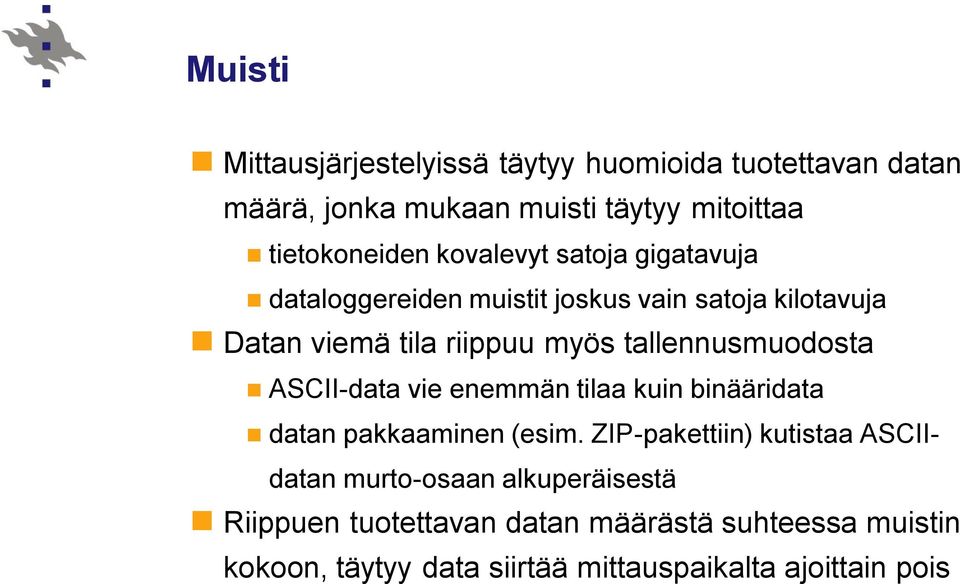

16 Muisti Mittausjärjestelyissä täytyy huomioida tuotettavan datan määrä, jonka mukaan muisti täytyy mitoittaa tietokoneiden kovalevyt satoja gigatavuja dataloggereiden muistit joskus vain satoja kilotavuja Datan viemä tila riippuu myös tallennusmuodosta ASCII-data vie enemmän tilaa kuin binääridata datan pakkaaminen (esim. ZIP-pakettiin) kutistaa ASCIIdatan murto-osaan alkuperäisestä Riippuen tuotettavan datan määrästä suhteessa muistin kokoon, täytyy data siirtää mittauspaikalta ajoittain pois

17 Datan siirto Datan siirto mittauspaikalta jatkokäsittelyyn voidaan toteuttaa monella tavalla nettiyhteys (langallinen tai langaton) puhelinmodeemi fyysisesti esim. CD/DVD-levyillä tai USB-tikulla Siirtotapa riippuu mittauspaikan infrastruktuurista ja siirrettävän datan määrästä Osa datasta voidaan myös siirtää reaaliaikaisesti mittausten toiminnan valvomiseksi, vaikka pääosa datasta siirrettäisiinkin esimerkiksi CD/DVD-levyillä

18 Muita mittaussysteemin suunnitteluun vaikuttavia seikkoja Virrankulutus syrjäisillä paikoilla verkkosähkön saaminen vaikeaa, käytettävä akkuja, aurinkopaneeleita, tuuligeneraattoria jne passiivisten mittalaitteiden ja ilman kovalevyä toimivien dataloggereiden virrankulutus voi olla hyvinkin pieni aktiiviset mittalaitteen nostavat virrankulutuksen helposti moninkertaiseksi jos mittauksiin käytetään tietokonetta, tarvitaan paikalle käytännössä verkkosähkö Hinta

19 Mittausjärjestelmän dokumentointi Mittausjärjestelmän jokaisen kohdan tulisi olla dokumentoitu Anturit - tyyppi - sijoittelu - kalibrointiparametrit Analoginen signaalin muokkaus ja AD-muunnos - vahvistus - syötealue Digitaalinen signaalin muokkaus - kalibrointi - keskiarvoistus

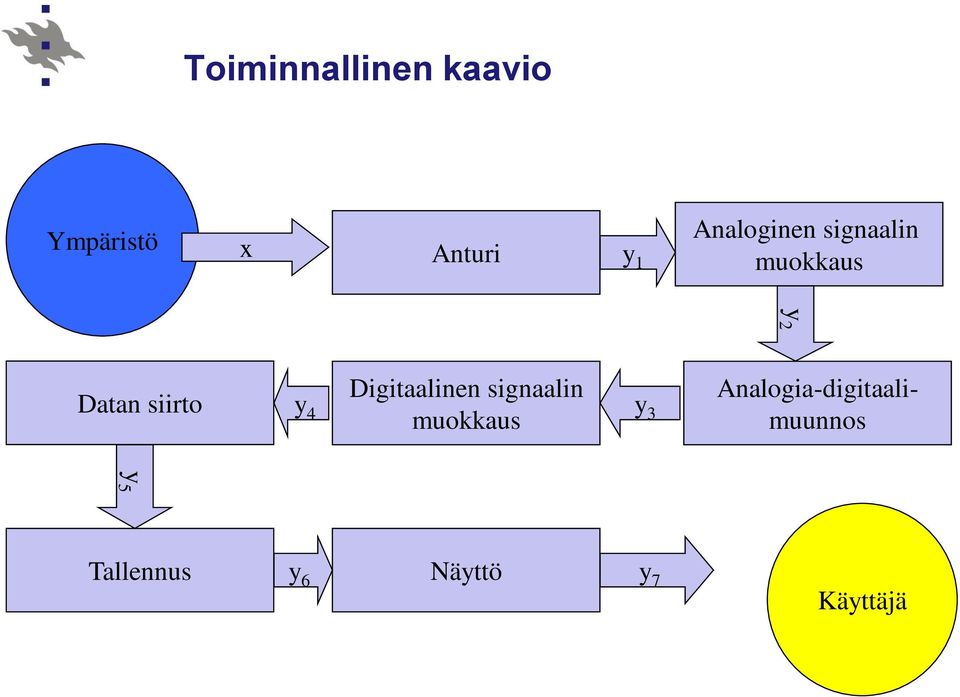

20 Toiminnallinen kaavio Ympäristö x Anturi y 1 Analoginen signaalin muokkaus y 2 Datan siirto y 4 Digitaalinen signaalin muokkaus y 3 Analogia-digitaalimuunnos y 5 Tallennus y 6 Näyttö y 7 Käyttäjä

21 Ympäristö Eri komponenttien toimintaan vaikuttavia parametreja x i Anturi y 1 y 2 y 3 y 4 x o Analoginen signaalin muokkaus Analogia-digitaalimuunnos Digitaalinen signaalin käsittely Näyttö Siirtofunktio, aikavakio Vahvistus, suodatus Syötealue, muuntimen bittiluku, näytteenottotaajuus Kalibrointiyhtälö, keskiarvoistus yms. Käyttäjä

22 Ympäristö x i Anturi x i y 1 y 2 y 3 x o = C y 4 y 1 y 2 y 3 y 4 x o Analoginen signaalin muokkaus Analogia-digitaalimuunnos Digitaalinen signaalin käsittely Näyttö Käyttäjä
