1 Visualisoinnin ja vuorovaikutuksen voimavarat Päivi Tiihonen HYVINKÄÄN KAUPUNKI Täältä löytyy vaikka mitä, tänne kannattaa tulla!

2 Hyvinkään kaupungin 3D-kehitys Kokeilevaa -> uudet teknologiat! Selainpohjaista Soveltavaa Käyttäjälähtöistä Vuorovaikutteista Täältä löytyy vaikka mitä, tänne kannattaa tulla!

3 Hangonsillan hanke 2014 Julkaistiin ydintaajaman LOD2-lähtötietomalli internetissä Mapgets-alustalla (FCG City Portal Oy) Tuotiin mallin pinnalle ortoilmakuva, kaavatiedot, kiinteistörajat jne. Hyvinkään WMS/WFS-rajapinnasta Kehitettiin käyttäjähallinta (kaupungin sisäinen/ulkopuoliset toimijat/julkinen) Hankkeessa yhdistettiin ensimmäistä kertaa 3D-kaupunkimalli ja useiden eri rakennusyhtiöiden tuottamat rakennuksen tietomallit (BIM) samaan selainpohjaiseen tiedonhallintajärjestelmään (Sova3D Oy).

4 Hangonsillan hanke Kokemuksia + 3D-kaupunki on kaikkien ulottuvilla pelkän selaimen avulla (CHROME) ilman ohjelmistoasennuksia. + Globaali ulottuvuus (WGS84 koordinaatisto) + Tarkasteltavan alueen visualisointi suhteessa ympäristöönsä helppoa. + WMS/WFS-rajapintojen kautta tarvittavat tiedot 3D-palveluun (vaati lennosta tehtävän koordinaatistomuunnoksen). Huom. 2D-tietoja voi esittää maanpinnalle kuvattuna, kaiken ei tarvitse olla 3D. + Liikkuminen mallissa ketterää, käyttäjä voi laskeutua kulkemaan katutasossa. + Alueelle suunniteltujen rakennusten BIM-mallien tuonti kaupunkimalliin -> Alueen visualisointi internetin kautta ennen kuin rakentamista on edes aloitettu - Massamalli riittää uuden alueen suunnitelman havainnollistamiseen, mutta ei riittävän laadukas uuden alueen markkinointiin.

5 Hangonsillan hanke Finpeda Virtual Space 3D-kokoushuone, jonne voidaan tuoda hankkeessa tarvittavia tietoja ja joka sisältää virtuaalikokousvälineet. Hangonsillan Big Room

6 3D-palvelu Lupapiste.fi-palvelussa BIM-mallin ja kaupunkimallin yhdistämisen jälkeen päätettiin hyödyntää kehitettyä BIM-mallien tuonti-toiminnallisuutta osana Lupapiste.fipalvelua. Sova3D:n selainpohjainen 3D-palvelu on nyt integroitu valtakunnalliseen Lupapiste.fi-palveluun..

7 3D-palvelu Lupapiste.fi-palvelussa Kokemuksia 3D-mallissa voidaan: Tarkastella rakennusta oikeassa sijainnissaan Tarkastella ko. sijaintiin liittyviä muita tietoja, jotka tuodaan palveluun WMS/WFS-rajapintojen kautta Tehdä kaupunkikuvallista arviointia Analysoida varjostuksia eri kellonaikoina Visualisoida ikkuna- tai parvekenäkymiä Tarkastella rakennuksia kerroksittain Suunnitella ja visualisoida sisätiloja, kalustuksia yms. (Jatkoa edellisille 2017 Kiradigi-hanke: Asuinkerrostalon tietomallipohjainen lupaprosessi (Järvenpään, Hyvinkään ja Vantaan rakennusvalvonnat, Evolta, Sova3D ja Solibri)

8 Hotel Sveitsin suunnittelu Finesco Capital Oy yhdessä Sova3D:n ja Hyvinkään kaupungin kanssa Uuden hotellialueen suunnittelu ja analysointi 3D:nä.

9 Hotel Sveitsin suunnittelu Kokemuksia Finesco Capital Oy yhdessä Sova3D:n ja Hyvinkään kaupungin kanssa Koko hotellialueen visualisointi eri suunnista ja etäisyyksiltä Alue suhteessa ympäristöönsä - ympäristön tiedot WMS/WFS-rajapinnoista Suunniteltujen ratkaisujen visualisointi ja toimivuuden analysointi Varjostukset eri kellonaikoina Uudenlainen kehityshankkeen rahoitusratkaisu (yksityinen rahoitusyhtiö yhdessä kaupungin kanssa)

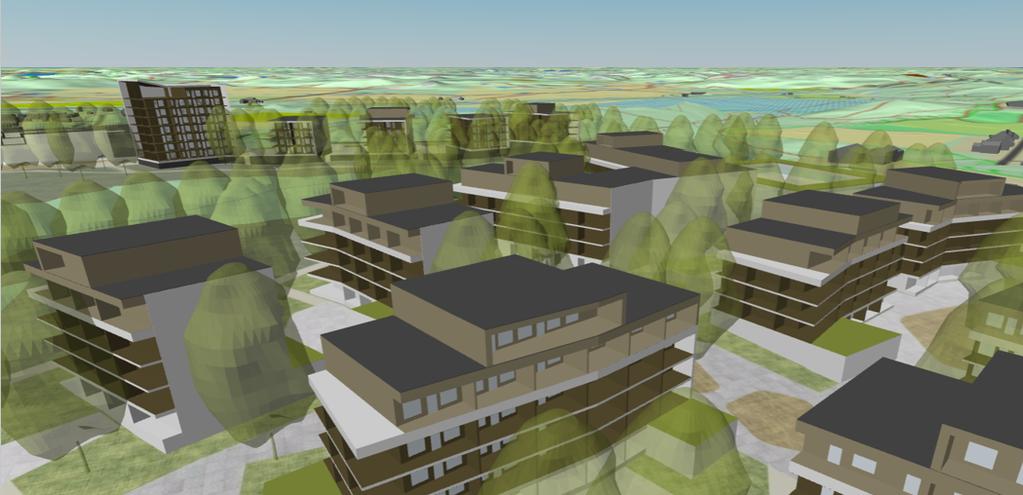

10 Hyvinkään Sveitsin asuinalueen 3D-arkkitehtikilpailu 2017 Eri suunnitteluohjelmilla (Sketchup, Revit, ArchiCad) tehtyjen 3D-arkkitehtisuunnitelmien tuonti selainpohjaiseen 3D-palveluun Mallien voimakas optimointi Toiminnallisuuden ohjelmointi ja helppokäyttöisen käyttöliittymän toteutus Ympäristöön liittyvien tietojen tuonti WMS/WFS- rajapinnasta Kysely, kommentointi ja chat

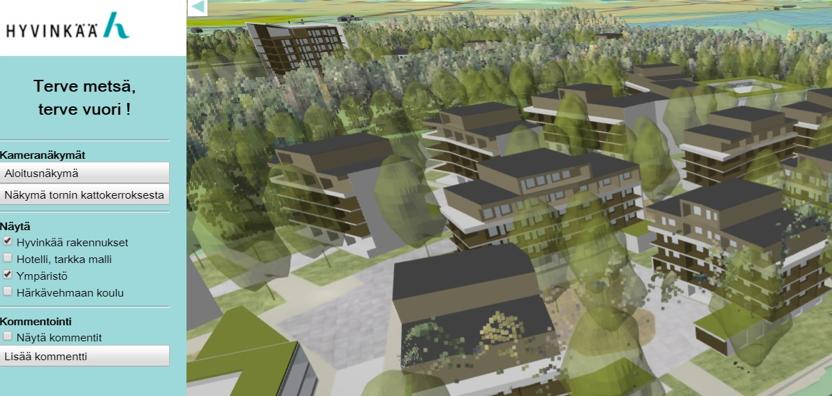

11 Hyvinkään Sveitsin asuinalueen 3D-arkkitehtikilpailu 2017 Helppokäyttöisen käyttöliittymän toteutus rasti ruutuun-toiminnot

12 Hyvinkään Sveitsin asuinalueen 3D-arkkitehtikilpailu 2017 Mielipidekyselyn julkaiseminen internetissä.

13 Hyvinkään Sveitsin asuinalueen 3D-arkkitehtikilpailu 2017 Nasta juttu -toiminto, jolla pääsee helposti antamaan kommentteja haluttuun kohtaan 3D-malleja.

14 Hyvinkään Sveitsin asuinalueen 3D-arkkitehtikilpailu 2017 Kokemuksia Eri ohjelmilla tehdyt arkkitehtisuunnitelmat saatiin viikossa selainpohjaiseen 3D-palveluun. Vaati mallien voimakasta optimointia. Kun käyttäjinä on koko kansa, tulee palvelun olla toimintavarma ja käyttöliittymän helppokäyttöinen. 3D-palvelussa navigointi on ketterää ja helppoa. Käyttäjä pääsee kulkemaan myös katutasossa. Palvelu toimii eri selaimilla. Kun esitettävä alue ja tietomäärä ovat suuria, kompromisseja on tehtävä visualisointitarkkuudessa. WMS/WFS-rajapintojen kautta tietoja saa helposti 3D-palveluun tarpeen mukaan. Chat oli jo valmiina, mutta se päätettiin jättää pois, jotta kilpailua ei voi sen kautta manipuloida.

15 Hyvinkään keskustan kehittäminen Keskustan kehittäminen on yksi Hyvinkään kaupungin strategisista kärkihankkeista. Hankkeessa on tarkoitus hyödyntää selainpohjaista 3D-palvelua. 3D-palvelulla visualisoidaan ja arvioidaan keskustan fyysistä ympäristöä, toiminnallisuutta ja elinvoimaisuutta sekä eri kehitysvaihtoehtojen vaikuttavuutta vuorovaikutuksessa kaupunkilaisten ja yritysten kanssa.

16 Hyvinkään keskustan kehittäminen syksyllä on käynnistynyt 3D-pilotti, jossa on tarkoitus toteuttaa pelkän selaimen kautta toimiva, visuaalisesti laadukas ja todenmukainen 3D-kaupunki keskustan alueelta sekä mobiilitoiminnallinen vuorovaikutusympäristö, jonka kautta kaupunkilainen ja yritykset voivat osallistua kaupungin kehittämiseen. Onko mahdollista rakentaa korkeampia rakennuksia?

17 Hyvinkään kaupungin 3D-kehitys Kokeilevaa -> uudet teknologiat! Selainpohjaista Soveltavaa Käyttäjälähtöistä Vuorovaikutteista Mobiilitoiminnallista KIITOS!
