1 FLIC ja PTA yhteinen työpaja rakennusten sijaintitietojen ylläpitomenettelyistä Rakennusten sijaintitietojen käsittelystä kuntien prosesseissa

2 Uudisrakennuksen prosessi Esimerkkinä Espoon kaupunki 2

3 Ennen rakentamista Rakentamisen aikana valmistuttua Rakennusluvan haku maastoon merkintä lisäosien mittaus Luvalle pistesijainti Rakennusluvan päätös sokkelin mittaus - sijaintikatselmus Valmistava katselmus - rakennus valmistuu ja siirtyy valmiiksi rakennukseksi kattomuotojen määritys 3

4 Rakennusluvan hakeminen Lupa haetaan sähköisellä rakennuslupien hakupalvelulla Trimble eservices Rakennusvalvonta Luvan hakija syöttää rakennuksen tiedot hakupalveluun 4

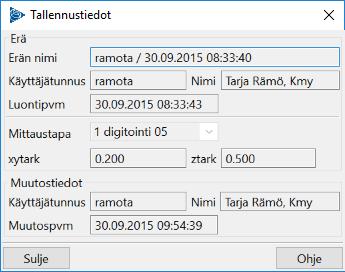

5 Lupahakemus Trimble Locukseen Lupa siirtyy Trimble Locus rakennuslupien käsittelyjärjestelmään Locuksessa rakennukselle määritellään sijaintipiste osoittamalla kartalta sekä osoite tarkennetaan olemassa olevaan kiinteistöön ja rakennuskantaan sopivaksi Sijaintipisteen perusteella haetaan tarvittavat aluetiedot Kaikille geometriakohteille tallentuu automaattisesti luonti ja viimeinen muutostieto 5

6 Rakennusluvan käsittely Haetaan pysyvä rakennustunnus VRKn palvelusta kun edellytykset täytetty Määritellään tarvittavat rakennusaikaiset katselmukset rakennukselle Tehdään lopulta lupapäätös => näkyviin myös julkiseen karttapalveluun luvan sijainnin kanssa 6

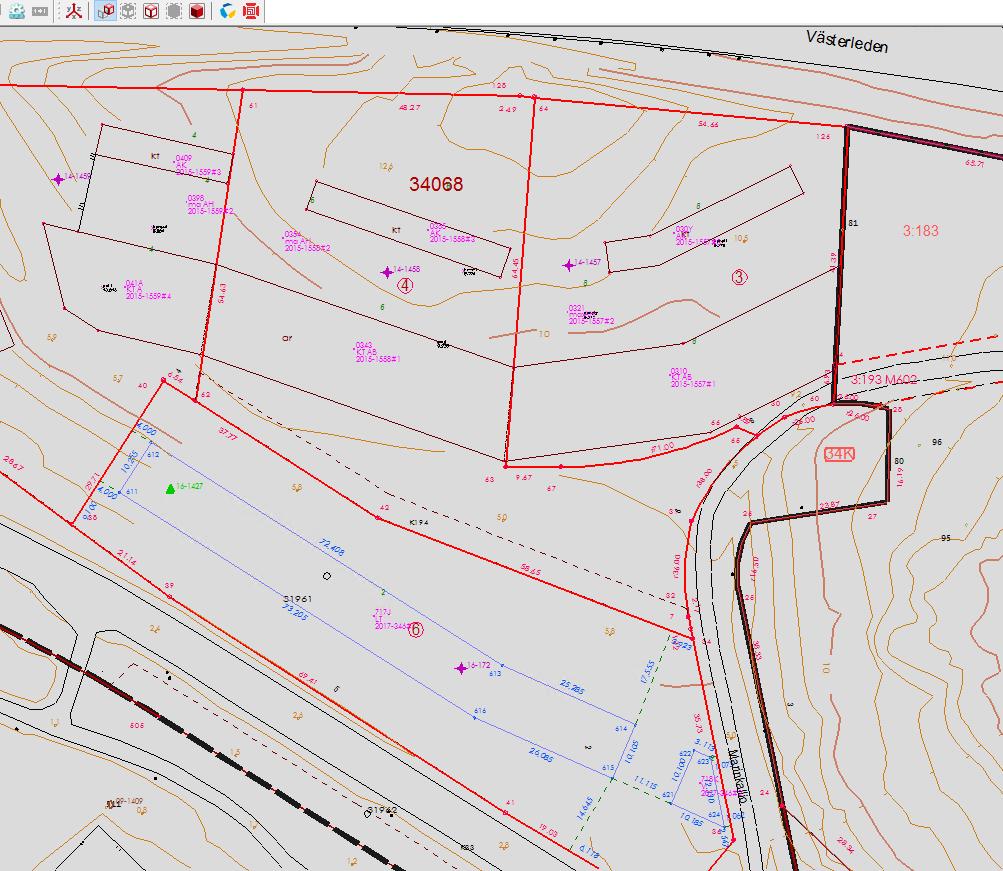

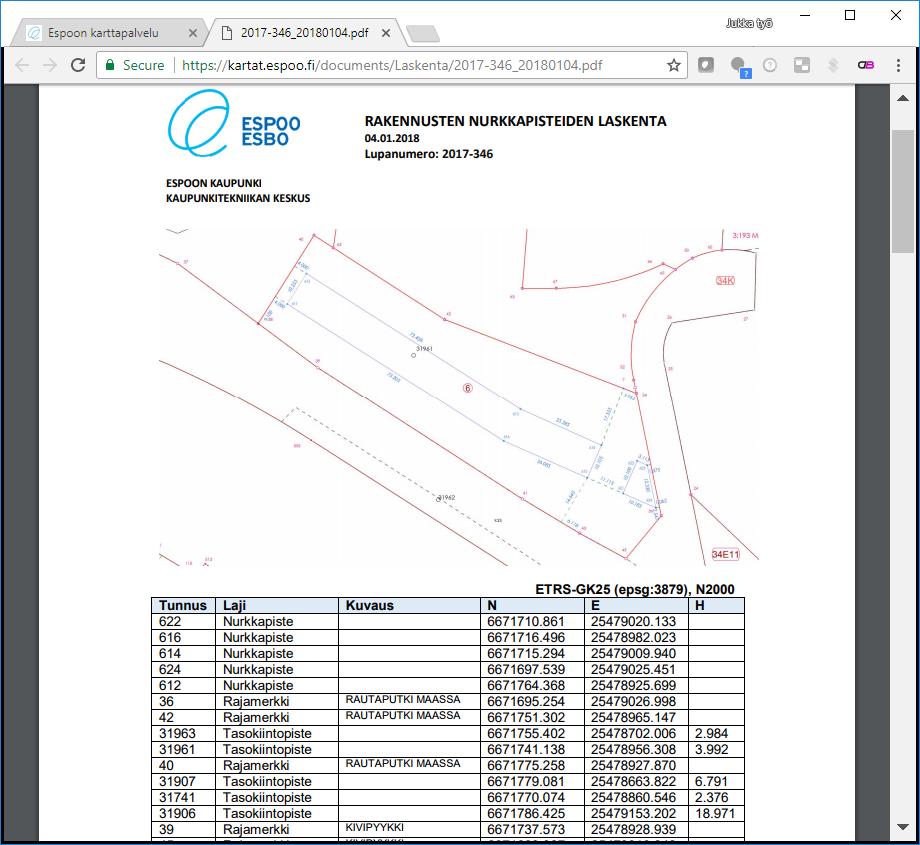

7 maastoon merkintä Määritetään maastoon merkittävät sijainnit Locuksessa Julkaistaan myös julkisessa karttapalvelussa 7

8 Rakentamisen aikainen toiminta Kun perustus on olemassa, tarkastetaan ja mitataan kivijalan sijainti hieman tarkemmin (ei vielä lopullinen muoto) Sijainti on alkuvaiheessa sijaintikatselmuksen aluesijainti sekä aputunnuksen sijainti Myös muut karttatuotteet päivittyvät samassa yhteydessä 8

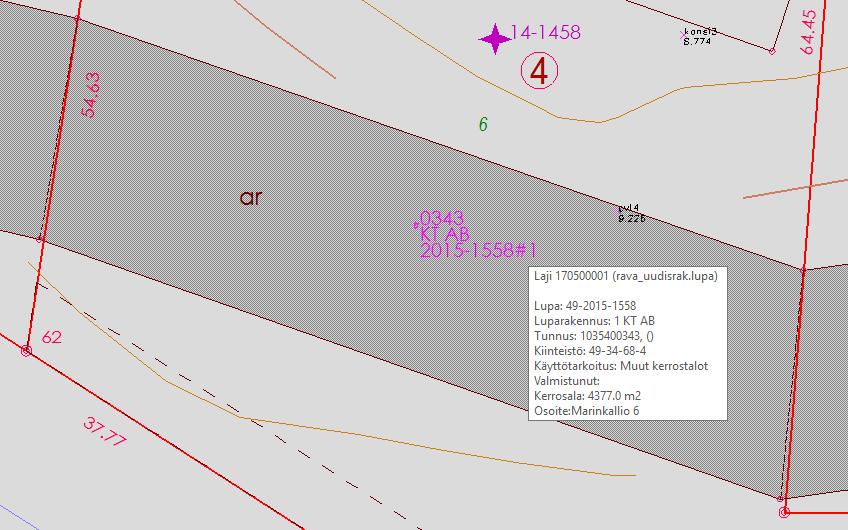

9 osoitenumeron sijainti Sijaintikatsel muksen korkeus Asuinrakennuksen seinäviiva Rakennusluvan sijainti 9 Mitatun rakennuksen piste

10 Rakennus WFS rajapintapalvelussa sijaintikatselmuksen jälkeen Rakennus löytyy jo WFS rajapintapalvelusta (KuntaGML Kantakartta + yksinkertaistettu) 10

11 Rakennus valmistuu Loppukatselmus tai muu käyttöönottokatselmus Tehdään normaalisti sähköisessä palvelussa rakennuskohteella aluesijainti sekä tunnuspiste muuttuvat luparakennuksesta valmiiksi rakennukseksi Rakennus siirtyy lupa tilasta valmis rakennus tilaan ja Rakennus- ja huoneistorekisteri osioon Myös valmis siirtoon VRK lle 11

12 Valmis rakennus nähtävissä Valmis rakennus nähtävissä heti myös julkisessa karttapalvelussa valmistumispäivämäärineen Rakennus julkaistuna myös WFS palveluna KuntaGML Valmis rakennus skeemassa kun valmistunut tai väestö saa muuttaa rakennukseen (katselmus) 12

13 Ulokkeiden osalta tarkennusta Ulokkeet ja katokset tarkentuvat rakennuksen lopullisesti valmistuttua Tarkennus stereossa kun alue täydennetään 13

14 mallinnus kattomuotojen määritys Stereomittauksena Keilausdata lentokone tai drone aineistosta Kattomuotojen mittauksen jälkeen tai yhteydessä rakennuksesta muodostetaan 3D malli saavutetaan LOD 2 ja 3 tasot LOD 0-1 taso on saavutettu jo kivijalan mittauksen yhteydessä perustusten rakentamisen jälkeen Rakennusten seinä ja kattotekstuurit saadaan drone aineistosta tulevaisuudessa 14

15 Ennen rakentamista Rakentamisen aikana valmistuttua Rakennusluvan haku maastoon merkintä lisäosien mittaus Luvalle pistesijainti sokkelin mittaus - sijaintikatselmus kattomuotojen määritys 15 Rakennusluvan päätös WFS julkaisu KuntaGML Kantakartta, Valmis rakennus ja yksinkertaistettu Valmistava katselmus - rakennus valmistuu ja siirtyy valmiiksi rakennukseksi WFS julkaisu KuntaGML Kantakartta ja yksinkertaistettu
