1 Espoon kaupunkimalli rakentumassa Tapani Honkanen Espoon tietomalliselvitys 3D mallien eri osa-alueet ja prosessit, miten kaupunkimallia tuotetaan ja miten muut voivat hyödyntää Kaupungin Locus-nykytilamalli + teknologia + 3D aineistot (pistepilvet, UAV aineistot eli viistokuvat ja mesh-mallit, 2017 keilaus ja kuvaus) Inframallinnus, pilotit Rakennusten tietomalli rakennuslupaprosessissa, pilotti Haukilahden päiväkoti ja kirjasto Kaupunkisuunnittelun mallit yms. laajemmat mallit, pilotit Laitteiden speksaus etenkin näytönohjaimet, mallintamisen ohjeistus ja koulutukset Mukana KMTK hankkeessa, citygml testausta tehty. Tulollaan aikanaan projekteina on prosessi kunnista KMTK:hon, jossa tuotetaan myös laatuvahti-työkalu aineiston tarkastusta varten. Espoon ohjeistus 3D mallien toimittamisesta valmistumassa 1

2 Kaupunkitekniikan keskus Kaupunkitekniikan keskuksella on tavoitteena muuttaa suunnittelukäytännöt mallipohjaiseksi ja saada suunnittelun aikainen kommunikaatio mallinnusympäristöön. Haussa on tietomallipohjaista työskentelyä tukevaa ohjelmisto ja infrahankkeiden projektipankki. Järjestetään koulutusta, tietoiskuja ja sisäisen prosessin kehittämistä. Useita kadunrakentamisen pilottikohteita. Lähtötiedot Locuksesta ja toteumamalli ja rekisterikohteet Locukseen. IFC sähköisen luvan liitteeksi Toimiiko YTV 1012 osa 14, ja miten saatu malli arkistoidaan ja lisätään kaupunkimalliin? Tilakeskus ja rakennusvalvonta pilotoivat tietomallin käyttöä Haukilahden päiväkodin ja kirjaston kanssa suunnittelussa. IFC mallit voi tallentaa rakennusluvan liitteenä ProjectWiseen, katselu esim. Locuksen ikkunassa. Asemoitu IFC näkyy suoraan oikeassa paikassa Locuksessa. Testattu myös simplebim-ohjelmaa ja ifc-citygml muunnosta. 4 2

3 Kivenlahden metrokeskus Kaupunkisuunnittelun pilotissa Kivenlahdessa selvitellään mallinnusten tilaus- ja sopimuskäytäntöjä, tiedonsiirtoa ja koordinaatistoasioita. Käytetty mm. Sketchup malli, pistepilvet ja meshit 5 Tarpeita eri malleille HSY-melulaskenta 3Dmalli PKS-seudulta 5v. välein korkeuskäyrät muuttuneilta alueilta tai pistepilvi teiden ja katujen reunaviivat 3D-murtoviivoina (katujen taiteviivoissa korkeuspisteet noin 20 m välein) leikkaukset ja jyrkät maastokohdat taiteviivoina sillat 3D-viivoina tai alueina vesialueiden rajat rakennukset, jotka mallinnetaan tasakattoisina ja joiden korkeustietona on kattopintojen keskimääräinen korkeus. Rakennusten tietoihin on lisätty talokohtainen tunnus, käyttötarkoitus ja asukaslukumäärä meluvallit harja- ja taiteviivoina tai korkeuskäyrinä muut meluesteet harjaviivoina Konsultti tekee yleensä kaavoista melulaskentaa. Myös omana työnä tehty melulaskentaa (SoundPlan) maastomalli keilauspisteistä ja suunnitellut talot. 6 3

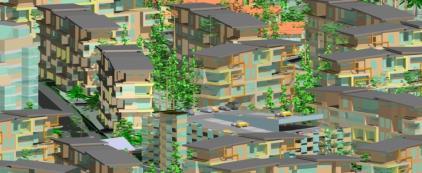

4 Tarpeita eri malleille Kaupunkimalli vuorovaikutuksen ja kommunikaation välineenä CityPlanner Online on selaimella (WebGL)käytettävä 3D-visualisointipalvelu ja vuorovaikutustyökalu. Leppävaarasta on tehty pilottina CityPlanner-malli, jonne voi lisätä uusia suunnitelmia ja kuntalaiset voivat jättää kommentteja. Malliin liittyy Facebook-sivusto, jossa kuntalaiset voivat jatkaa keskustelua. Espoon Karakallion täydennysrakentamisen asukasillassa 2016 pilotoitiin some-seinää, joka perustuu 3Dkaupunkimallin ja sosiaalisen median kuuntelun yhdistämiseen. Sen toteuttivat Elisa ja Sito. Suunnittelualueeseen liittyviä viestejä haetaan keskustelufoorumeilta, Facebookista, Instagramista ja Twitteristä. Haluttiin antaa mahdollisuus osallistua myös heille, jotka eivät ehdi asukastilaisuuksiin tai halua antaa palautettaan tilaisuudessa. 7 Tarpeita eri malleille Locus malli muiden mallien pohjatietona Espoon keskus 3D tulostus jatkuu Suurpelto III varjostustarkastelu Yleiskaavoituksen tunnelmakuvia Kaavojen havainnekuvia Hankkeita URBSData integration and knowledge co-creation for smart urban development, AKAI, metroalueen malli Kiradigi aihoita esim. kaava-alueen maaperäsidonnaisten kustannusten arviointi 4

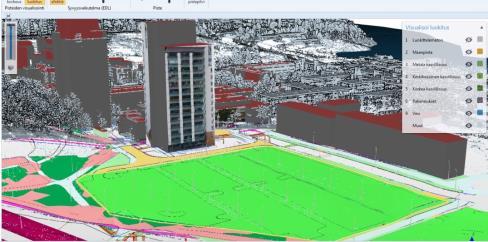

5 Kaupunkimalli syntyy osana kantakartan ylläpitoa Locuksessa Kaupunkimalli LOD2 koostuu; rakennukset sokkeli + katot, varsinainen rakennusmalli talteen rakennusvalvontaprosessista tekstuurit viistokuvaus UAV + käsin muokatut tarvittaessa Pintamallit esim. maastomalli eri tarkkuuksilla, kalliopinta osa-aluekohteet kuten katualueet ja kiinteistöt aidat, puut yms. maanalaiset johdot maanalaiset tilat jne Kaupunkimallin ja suunnittelumallien yhteiskäyttö Locus 3D näkymässä IFC, IM3, SKP, DWG, DXF mallit ja pistepilviaineistot 9 Aineistot 3D näkymässä 10 5

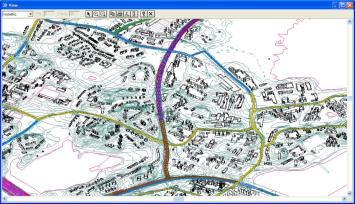

6 Rakennusmallinnuksen kokemukset ja toimintatavat Rakennusmalli LOD2 muodostetaan kattorakenteista, jotka saadaan stereokartoituksesta, laserkeilauksesta tai UAV-kuvauksesta, lisäksi XYZ aineistoa Aineistomuokkausta tarvitaan Kaikki rakennukset tarkastettava Kattorakenteita editoitava ja täydennettävä mallinnuksen vaatimuksien mukaiseksi Tarkastettava työskentelytapoja Mitä CityGML edellyttää jatkossa? Kantakarttaa tuotettu stereokartoituksella 80-luvulta alkaen Stereokartoitusta n ha/v Kattorakenteet kytketty rakennukseen Katto-aineisto kattava Rakentuvat kohteet näkyvät jo aikaisin mallissa massana 11 Aluekohteet sekä Maanalaiset johtoverkot ja tilat Kattava yhdistelmäjohtokartta lähteenä Aineisto ei ole topologisesti eheä Parempi johtokohdetuki NIS Water ominaisuudet Z puuttuu osalta kohteista Mallinnusparametreillä dz arvot nollakohteille ja kohde dimensiot Visualisointimalli Maanalaisia tiloja mm. metrolinjan pistepilvi, tulossa maalämpökaivot Katualueet yms. saadaan jatkossa malliin 12 6

7 Pintamallit, pistepilvet, UAV Useita maanpintamalleja tuotettu pistepilviaineistoista Tarkka 2 m ruutumalli 10 m ruutumalli Kalliopintamalli Kattavat pistepilvet eri vuosilta, 2017 tulossa 3D-ikkunaan tullut pistepilville luokitustuki ja aineistorajaus/ns. poikkileikkaus tuki UAV GeoDrone X4L Toiminnasta vastaa maastomittaus Viistokuvat, pistepilvet, meshmallit 13 Teemamalleja esim. rakennuksen käyttötarkoitus ja käyttötarkoitusalueet rakennusten valmistumisvuosi maaperä, kalliopinta kiinteistörajat ja johdot Rakennusmaavaranto Rakennuslupapisteet malliin mukaan 14 7

8 2017 3D-aluetuki,.skp export Suora 3D Object DWG export Maalämpökaivot 3D-ikkunassa Rakennusmallinnuskattavuus paranee Selvitetään UAV-datan hyödyntämistä ylläpidossa Teksturointipilotointia Tietomallipohjaiseen suunnittelun lähtöaineistotuki arkipäiväistyy (DWG,SKP, UAV-data (.tiff,laz(rgb)) Rakennukset Johdot Alueet pinnat Työskentely tietomallien kanssa yleistyy Uusia kehitystarpeita ilmenee 15 Jatkossa Mallin ylläpito tulee tärkeämmäksi Sopimuskeinoin on velvoitettava rakentajat toimittamaan as-built -mallit (rakennus, infra) tietomallipankkiin ja kaupunkimallin ylläpitäjille 2018 Teksturoitu ja ylläpidetty LOD2 kaupunkimalli aluekeskuksista 3D integraatiot ja palvelut syntyvät (ehkä..) Suunnittelualustat Karttapalvelut D on arkipäivää Kansallisia integraatioita synnytellään 16 8
