1 VIRTUAALI - SEINÄJOKI

3 SEINÄJOKI

4 SEINÄJOESTA TIETOA Seinäjoki sijaitsee Etelä-Pohjanmaalla. Tampereelle matkaa n.175 km, Vaasaan n. 80km, Jyväskylään n. 200km. V.2013 ylittyi asukkaan raja. Seinäjoen seudulla asuu n asukasta. Etelä- Pohjanmaalla n Seinäjoen kasvu asukasta vuodessa. Seinäjoen pituus 90 km.

Seinäjoen seudulla asuu n.140 000 asukasta. Etelä- Pohjanmaalla n.190 000.

5 RAKENTAMINEN SEINÄJOELLA Seinäjoella rakennetaan väestöpohjaan nähden paljon Vuosi Saapuneet rakennuslupahakemukset Lupapäätökset Asunnoille myönnetyt luvat Valmistuneet rakennukset Valmistuneet asunnot (uudet) Valmistuneet asunnot (muutos- ja laaj.)

745 Asunnoille myönnetyt luvat 721 669 510 Valmistuneet rakennukset 575 571 546

6 VIRTUAALIMALLIN DATALÄHTEET (PERIAATE) TeklaGIS MapInfo -kiinteistörekisteri, vektoripohjakartat ym. -YKR-aineisto, analyysit, Excel-data ym. StellaMap -Cad-suunnitelmat -MML-aineistot TeklaGIS MapInfo StellaMap StellaMap/MAP Kaupunkimalli

7 VIRTUAALI-MALLINTEIDEN TEKEMINEN SEINÄJOELLA Virtuaalimallinteiden tekemisen kolme menetelmää: 1.yksilöllisten mallinteiden tekeminen. -tarkka malli, työläs tehdä, helppo jakaa suunnittelijoille -yksilöllisesti mallinnettu Seinäjoen ydinkeskustan rakennukset 2.laserkeilauksen kautta vektorointi -nopea mallintamistapa, kevyt malli, mallintarkkuus lähtöaineistosta riippuvainen 3.värilaserkeilaus (vasta tutkitaan mahdollisuuksia) -esim. mallia Terrasolid Oy

-tarkka malli, työläs tehdä, helppo jakaa suunnittelijoille -yksilöllisesti mallinnettu Seinäjoen ydinkeskustan

8 1.YKSILÖLLISTEN MALLINTEIDEN TEKEMINEN Virtuaalikaupungin määrätietoinen rakentaminen aloitettu Seinäjoella v Seinäjoen ammattikorkeakoulun (SEAMK) ja kaupungin kanssa yhteistyö virtuaalimallien rakentamisesta. SEAMK on rakentanut mallinteet kaupungin toiveiden mukaisesti rakennuslupa-arkiston kuvien perusteella. Tekstuurit rakennuksiin on saatu valokuvaamalla rakennus kauttaaltaan. Rakennuslupaaineisto on skannattu siten, että siitä on hyötyä jatkossa kaupungin aktiiviarkistokäytössä. Valmiit mallinteet on olleet vuodesta 2011 ladattavissa Trimble warehouse mallinnevarastosta suunnitteluohjelmiin. SEAMK perusti virtuaalilaboratorion vuonna Virtuaalilaboratoriossa on virtuaalitila Cave eli luola, jota on voitu käyttää myös kaupungin hankkeiden esittelyssä suunnittelijoille ja päättäjille.

SEAMK on rakentanut mallinteet kaupungin toiveiden mukaisesti rakennuslupa-arkiston kuvien perusteella. Tekstuurit rakennuksiin on saatu valokuvaamalla rakennus kauttaaltaan.

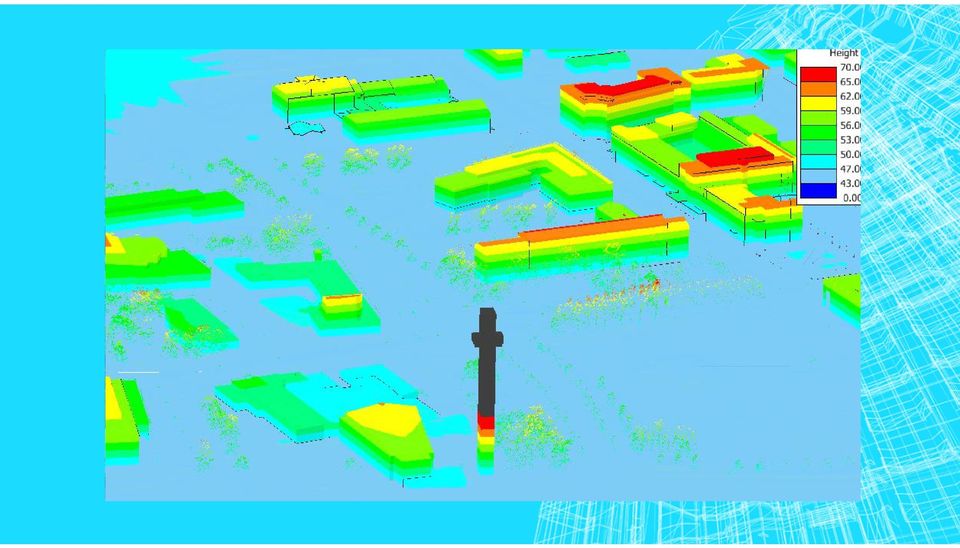

9 2.LASERKEILAUKSEN KAUTTA VEKTOROINTI Rakennuksia mallinnettu n rakennusta. Vektorointinopeus peruskoneella n rakennusta/4h. Vektoroinnissa käytetty TerraScan sovellusta. Laserkeilausaineiston tarkkuus oli n. 40 pistettä /m2. Mallin etu on, että pistepilvien vektorointi eli mallinteen tekeminen nopeaa. Vektoroitu aineisto on helppo ja kevyt käsitellä isojakin alueita tutkittaessa. Tekstuuri on liitettävä erikseen. Vektoroiduissa rakennuksissa voi olla virheellisiä tulkintoja, jos lähtöaineisto on epätarkkaa tai esim. puu lähellä rakennusta. Mallit on syytä tarkistaa vektoroinnin jälkeen.

Mallin etu on, että pistepilvien vektorointi eli mallinteen tekeminen nopeaa.

10 3.VÄRILASERKEILAUS Onko seuraavat Seinäjoen mallit värilaserkeilauksen kautta tuotettuja? Tuoko värilaserpistekeilaus helpotusta virtuaalimalleihin? Keilaus ei välttämättä tarvitse jatkokäsittelyä. Mallin käyttömahdollisuudet ja hallittavuus? Kuvat Terrasolid Oy:n sivuilta

Tuoko värilaserpistekeilaus helpotusta virtuaalimalleihin?

11 VIRTUAALI-KAUPUNGISTA JA CAVESTA APU SUUNNITTELUHANKKEISIIN Keskustan rakennemalli Maaseutuviraston kaavahanke Seinäjoen maakuntakirjaston suunnittelu Pääkirjasto Apila avattiin Kirjaston on suunnitellut helsinkiläinen arkkitehtitoimisto JKMM arkkitehdit,

maakuntakirjaston suunnittelu Pääkirjasto Apila avattiin 20.8.2012.

12 VIRTUAALITILA HYVÄ TYÖKALU ERIKOISPROJEKTEIHINKIN Cave on ollut tärkeä työväline myös erikoisprojekteissa. Sairaalasuunnittelu, robottityöskentely, automatiikka ja pelit jne. -Virtuaali-Seinäjoestako peli? Tyyliä Farming Simulator tai Parkour. Virtuaalilaboratorion pelimoottoriksi on valittu Unity.

Sairaalasuunnittelu, robottityöskentely, automatiikka ja pelit jne.

13 MAANMITTAUSPÄIVÄT SEINÄJOELLA MAHDOLLISUUS TUTUSTUA SEINÄJOEN AMMATTIKORKEAKOULUN VIRTUAALILABORATORIOON! Virtuaalilaboratorio ja 3D-Cave - studio - astu luolaan! Seinäjoen ammattikorkeakoulun, SeAMK, CAVE-virtuaalitilassa voit uppoutua grafiikkatietokoneilla luotuun keinotodellisuuteen astumalla sisään tilanäyttöön, sisäänsä uppouttavaan näyttölaitteeseen, jossa koet olevasi tyystin eri tilassa. CAVE-studio on ainutlaatuinen kokemus, jollaiseen et pääse muualla tutustumaan. Katsojan tarkan paikannuksen ja stereoskooppisen grafiikan avulla 3D-mallit heräävät eloon ja pääset navigoimaan tietokoneella ja 3D-suunnitteluohjelmistolla luodun 3D-mallin sisällä toisin kuin millään muulla tavalla. CAVElla pyritään saamaan reaaliaikaisen 3D-visualisoinnin keinoin mahdollisimman realistinen läsnäolon tunnelma. Maanmittauspäivien aikana järjestetään non-stoppina noin puoli tuntia kestäviä vierailuja 3D-Cave-studioon. Info-pisteessä voi ilmoittautua mukaan. Cave-studioon mahtuu 10 vierailijaa kerrallaan.

jossa koet olevasi tyystin eri tilassa. CAVE-studio on ainutlaatuinen kokemus, jollaiseen et pääse muualla tutustumaan.

14 VIRTUAALIMALLIN HYÖDYNTÄMINEN TÄNÄÄN Alue-, kaavahanke-, ja rakennussuunnittelu. Virtuaalimallia hyödynnetään suunnitelmien taustalla, niin kaupungin omassa suunnittelussa, kuin konsulttisuunnittelussakin. Yleensä mallinteet on lähetetty suunnittelutoimistoille ja virtuaalimallista on tehty konsultille aluejulkisivuja, leikkausnäkymiä ja 3d-pdf-tulosteita. Mallinteet ladattavissa internetistä Trimble warehouse- mallinnevarastosta. 3d_pdf_keskustorin_rakennukset.pdf Asuntomarkkinointi (virtuaalinen rakennuksen esittely). Ensimmäinen kokeilu virtuaalimarkkinoinnista aloitettu jokin aikasitten. Mallinteet on katsottavissa Google Earth-sovelluksella. Omat suunnitelmat voi myös tallentaa Google Earthiin virtuaali-kaupungin rakennusten kanssa. Mallinteiden 3d-tulostus Kamera-ajot mallissa

Yleensä mallinteet on lähetetty suunnittelutoimistoille ja virtuaalimallista on tehty konsultille aluejulkisivuja, leikkausnäkymiä ja 3d-pdf-tulosteita.

15 VIRTUAALIKAUPUNGIN HYÖDYNTÄMINEN TÄNÄÄN JATKOA 3d- analyysit -Virtuaalikaupunkimallinteita voi hyödyntää myös 3danalyyseissä -Malleihin on mahdollista sisällyttää tietokantadataa. Maanalaiset tilat -Pysäköintilaitossuunnittelu Katutilojen suunnittelu

3danalyyseissä -Malleihin on mahdollista sisällyttää

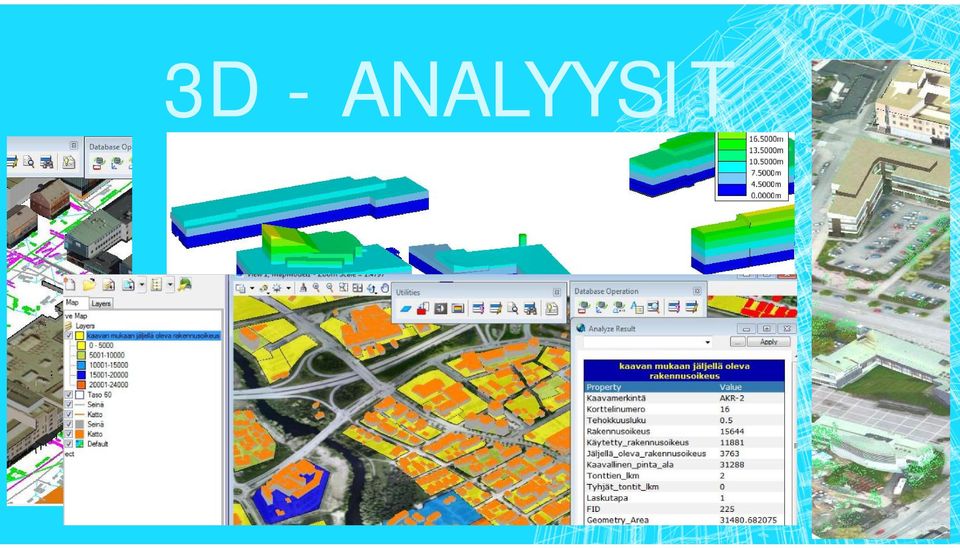

16 3D - ANALYYSIT

17 ANALYYSIEN TARKASTELUTASOT Rakennuskohtainen tarkastelu Tonttikohtainen tarkastelu Kaava-aluekohtainen tarkastelu Korttelialuekohtainen tarkastelu

18 Rakennuskohtainen tarkastelu

19 Rakennuskohtainen tarkastelu

20 YKR-aineistotarkastelu

24 Kaupunkirakennemalli keskustasta

25 Virtuaalikaupungin elementit

29 ERITYYPPISIÄ ANALYYSEJÄ KAUPUNKIMALLIN KANSSA JA ILMAN

33 NAPPULALIIGAA VAI LIIKAA NAPPULAA? Nappula-analyysi

34 LOPUKSI JOITAKIN TAVOITTEITA 1. Tavoitteena on, että itse kaupunki kasvaisi hallitusti ja virtuaalimallin hyödyt saataisiin suunnittelutilanteissa maksimaalisesti hyödynnettyä. 2. Pitkällä aikavälillä voisi olla hyvä kerätä eri aikakausien tilannetallennuksia kaupungin kasvun vaiheista. 3. Virtuaalimalliaineiston (grafiikan ja datatiedon) julkaiseminen internet, intranet ja extranet -tasoilla tulee aikanaan Seinäjoellakin ajankohtaiseksi. Tällä hetkellä on menossa vasta aineistojen tarkistaminen. Iso kysymysmerkki tulee olemaan, että mitä aineistoa virtuaalimallissa pidämme. Yksi mahdollisuus on, että lataamme tapauskohtaisesti aineistoa virtuaalimalliin perusaineiston lisäksi. Tällä hetkellä näyttää siltä, että MapInfolla kootaan eri aineistot malliin. Tutkinnan alla olevat julkaisusovellukset: -Bentleyn Geo Web Publisher (CityGIS). -MapInfo pohjainen Stratus sovellus. Aineistot julkaistaan MapInfon kautta. -Esim. Bionova Oyn julkaisumalli. -Avoimen lähdekoodin sovellukset ja muut selvityksen aikana esille tulevat vaihtoehdot.

35 KIITOS!
