1 3D kaupunkimallit Internetissä Sova3D Oy Petri Kokko, CEO, Founder

2 SOVA3D IHMISET Petri Kokko - CEO, Partner 60% - M.Sc.Arch., SAFA - Yli 20 vuoden kokemus suunnittelu- ja mallinnusohjelmistoista ja sovelluksista - tietomallit, pelimoottoriteknologiat Antti Vähätalo, M.Sc.Eng - Partner 30 % Matti Hakkarainen, MBA - Partner 10 % Henkilöstö: William Linna, Software Developer, front-end Mateusz Prager, Software Developer back-end Osa yritysten verkostoa, jossa mukana useita suomalaisia start-up yrityksia ja alalla jo vakiintuneita konkareita.

3 SOVA3D Internet of Spaces! Ratkaisukokonaisuus kootaan asiakkaan tarpeen mukaan - 3D-VIRTUAALIMALLIT - Tuotetaan ohjelmallisesti eri lähteistä - 3D-SISÄLLÖT - Pelinomaiset virtuaalitilat, pelit - Peliteknologian soveltaminen 2006 lähtien - KEHITETTÄVÄT ASIAKASSOVELLUKSET - Tietomallipohjainen rakennusvalvonta Sova3D - (Integrointi Lupapiste.fi- palveluun) - Tietomallipohjainen kiinteistöportaali Kippo - Älykäs tila Sisso - VERKOSTON TUOTTEET JA PALVELUT - Evolta Oy - Rakennusvalvonta (Lupapiste.fi- palvelu) Terrasolid Oy 3D kaupunkimallin tuottaminen pistepilviaineistosta - Unitc rakennusten laserkeilaus & 360 videot - NVF.IO AI rakennustyömaaseuranta videon ja lisätyn todellisuuden avulla - SimpleBIM IFC mallien analysointi - Solibri Oy IFC mallien tarkistaminen

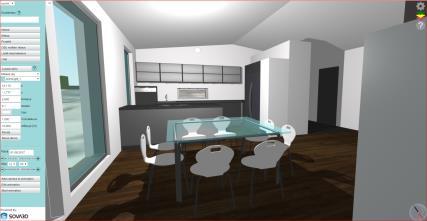

4 Sova3D Virtuaalinen Rakennusvalvonta

5 BIMistä (IFC) kaupunkimalliin (CityGML) Yksityiset BIM formaatit ArchiCAD Revit N.N. Avoin rakennuksen ISO- standardi IFC Avoin OGC standardi CityGML LOD 1 LOD 2 LOD 3 LOD 4 Rakennusvalvontaprosessi, IFC muotoinen arkistointi

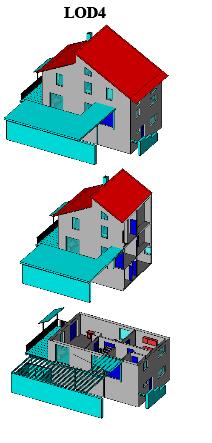

6 Kaupungin tietomallin ominaisuus: LOD s LOD 0 (terrain Model) CityGML määrityksen mukaan: LOD 0-4.

7 Tarkkuustasot, LOD s, BIM (IFC): LOD 5, 6-> 9 9 Rakennuslupaa haetaan arkkitehtimallin, LOD 5, tarkkuudella

8 Kaupunkimallin käyttö Arkkitehtuurikilpailujen Yhteydessä.

9 14 KIRAdigi projekti Hyvinkään kaupunki (Kaavoitus & paikkatieto) Sova3D Oy (S3D-Maps alusta) Pilotticase: Hyvinkään Sveitsin asuinalueen kutsukilpailu

10 3D-RAKENNUS- JA TILAMALLIT

11 RAKENNUKSEN TAI TILAN 3D-MALLIT Rakennuksesta ja sen tiloista muodostetaan eri tarkkuustason 3D-malleja 3D-MALLIT Menetelmä Tarkkuus Käyttötarkoitus Tilamalli (YTV/Taso 1) Pintamalli Rakennusosamalli (YTV/Taso 2) Mittatietomalli (YTV/Taso 3) 2D-piirustuksista, voidaan täydentää laseretäisyysmittauksilla. (YTV/Taso 1) Laserkeilaamalla. Voidaan täydentää 2D-piirustuksista. Pintageometria, ei rakenteita. 2D-pääpiirustuksista ja tilojen tarkistusmittaukset laserkeilaamalla ja/tai takymetrillä määritellyistä pisteistä. Rakenteet piirustuksista. (YTV/Taso 2) Yksityiskohtaiset 2Dpiirustukset, mitat laserkeilaamalla, rakenteet piirustuksista ja tutkimalla. (YTV/Taso 3) Manuaalinen mittaus, ei mittatarkka +/- 50 mm +/- 50 mm - Nurkat +/- 10 mm, - Seinät ja lattiat +/- 25 mm Luonnossuunnittelu, tilanhallinta, visualisointi. Piirustusten ja mittojen oikeellisuuden tarkistaminen. Voidaan täydentää Rakennusosamalliksi rakennussuunnittelun alkaessa. Luonnossuunnittelu, tilanhallinta, visualisointi. Piirustusten ja mittojen oikeellisuuden tarkistaminen. Voidaan täydentää Rakennusosamalliksi rakennussuunnittelun alkaessa. Ehdotussuunnitelmatasoiset hankesuunnitelmat. Inventointimallin lähtötiedot yksinkertaisissa kohteissa. Arkkitehti- ja rakennesuunnittelu. Inventointimallin lähtötiedot monimuotoisissa kohteissa sekä vanhemmissa rakennuksissa. 17

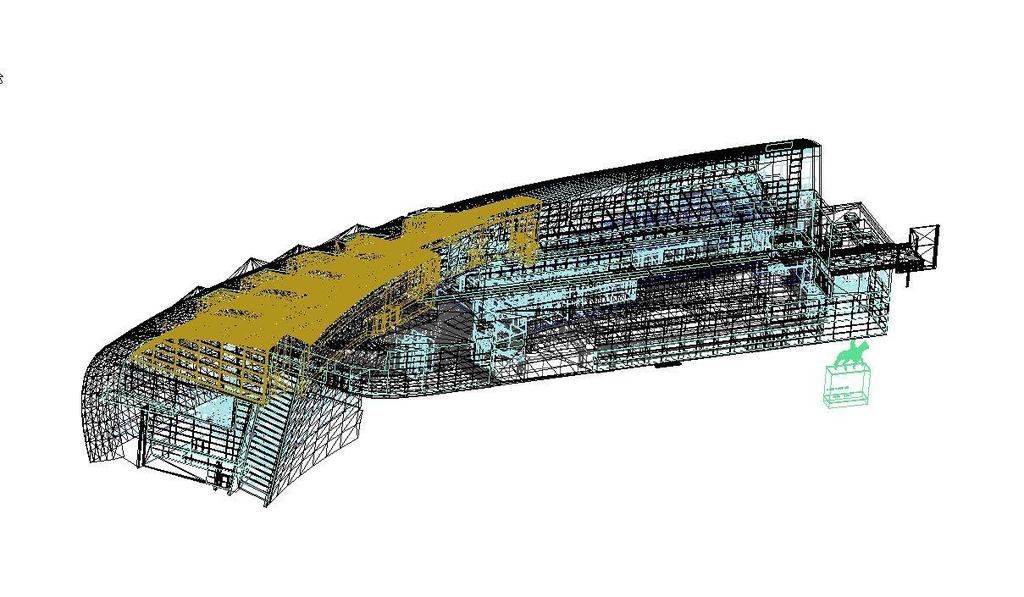

12 ESIMERKKI: Kiasman viidennen kerroksen tuottaminen Tilat laserkeilattiin ja siitä muodostettiin pintamalli. Aikaisemmin keilattu osuus liitettiin malliin ja tästä tuotettiin 3D pintamalli. Keilauksessa syntynyttä pistepilveä voitiin hyödyntää myös tilan visualisointiin ja havainnollistamiseen. 18

13 21 Talo Kokko Hyvinkää 360 kuvat

14 3Dkaupunkimalli CityGML 3DcityDB

15 Sova3D-kaupunkimalli Sova3D Oy tarjoaa kaupunkimallin ylläpitopalveluna - Palvelimen asentaminen; jossa asiakaskohtaisesti: - Linux-palvelin - Postgre-Postgis tietokantapalvelin - 3DcityDB- tietokanta - Sova3D käyttäjähallinta Internet selaimella - IFC2OBJ käännös (LOD 5) - IFC2CityGML käännös (LOD2, 3) - Tukipalvelu virka-aikana - Sähköposti - Puhelin - Etäkäyttö

16 Kaupunkimallin snapshot tuotanto - Laserkeilaus (ja viistokuvaus) helikopterista - Pistepilviaineiston käsittely ja luokittelu - 3DcityDB tietomallin luominen pistepilviaineistosta Laserskannaus + viistoilmakuvaus Tuotannossa on muistettava säilyttää tarkat valokuvien orientaatiot ja kuvauslinjat, ne helpottavat aineistojen tarkkaa kohdistamista. Pelkän geometrian tuottamisen lisäksi, rakennuksiin lisätään semantiikka, joka tallennetaan avoimeen kaupungin tietomalliformaattiin 3DcityDB:hen, jonne tietoa voidaan lisätä ja sitä voidaan lukea CityGML tiedonsiirtoformaatissa. Sova3D Oy:n tuottaa kaupunkimallia yhteistyökumppaneiden kanssa. Luokitellut Pisteet Rakenusten geometria LOD2 rakennusten teksturointi 3DcityDB Viistoilmakuvat Kuvien tunnistus Semantiikan lisääminen

17 Sova3D - Lupapiste.fi-palvelun 3D laajennus Kaupunkimallin täydentäminen ja ylläpito LÄHTÖTIEDOT PAIKALLEMITTAUS / TÄYDENNYSKEILAUKSET KAAVA- SUUNNITTELU RAKENNUS- SUUNNITTELU RAKENNUS- VALVONTA RAKENNUS- LUPA Lupapiste.fi RAKENNUSLUPA LÄHTÖTIEDOT 3D-VIRTUAALIKIINTEISTÖ (LoD3-6) RAKENTAMINEN 3D-VIRTUAALIKAUPUNKI (LoD2) (Avoin) (Pääsynhallinta) RAJAPINNAT (WMS, WFS, LAS, LAZ ) KARTTA- AINEISTOT, POI LIIKENNE- TIEDOT MAASTO- MALLIT KAAVOITUS ja VÄYLÄ- TIEDOT KAUPUNKI- MALLI 3DcityDB KIINTEISTÖ -TIEDOT Esim. Locus ARK/TATE BIM/IFC LoD2/CityGML LoD3-6/ IFC GEOMETRIAMALLI Semantiikka LASERKEILAUS Käsittely ja luokittelu
