1 H E L S I N K I 3D+ Kaupungin digitaalinen kivijalka

2 Projektipäällikkö / DI Kari Kaisla Koordinaattori / TkK Enni Airaksinen Projektipäällikkö / Arkkitehti/DI Jarmo Suomisto Helsinki 3D+ Kaupunginkanslia / ICT-kehityshanke

3 Kaupunkimalli?

4

5 Polygon Geometry

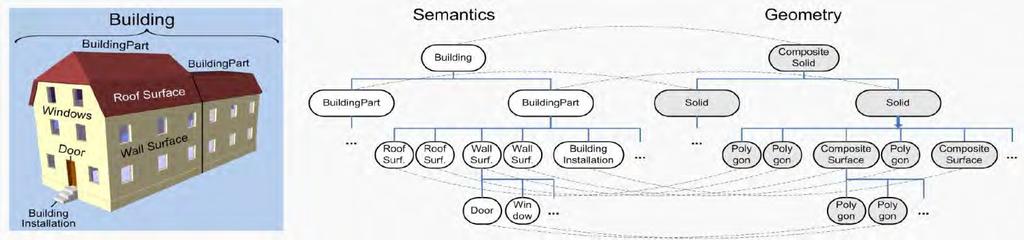

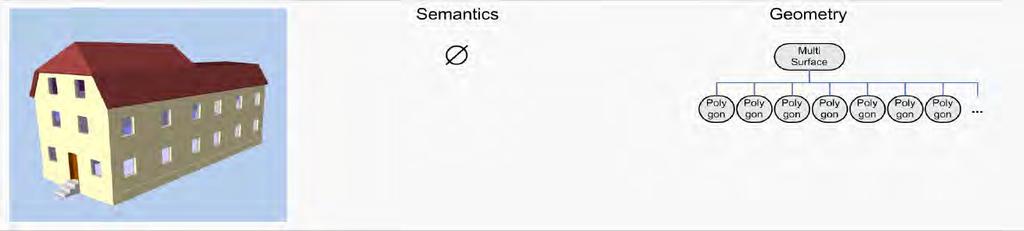

6 Semanttisen mallin rakenne

7 3D-tietomallin elementit Semantiikka Geometria Metadata / Ominaisuustiedot Topologia Ulkoasu

8

9

10 Kaupunkien kolmiulotteiset mallinnusmenetelmät Diplomityö Enni Airaksinen 2017

11 3D Information Modeling in EU Digital Agenda Socio Economical Ecosystem Open Innovation Together Processes and Consepts Virtual Worlds and Modeling Physical Environment as Data Storage

12

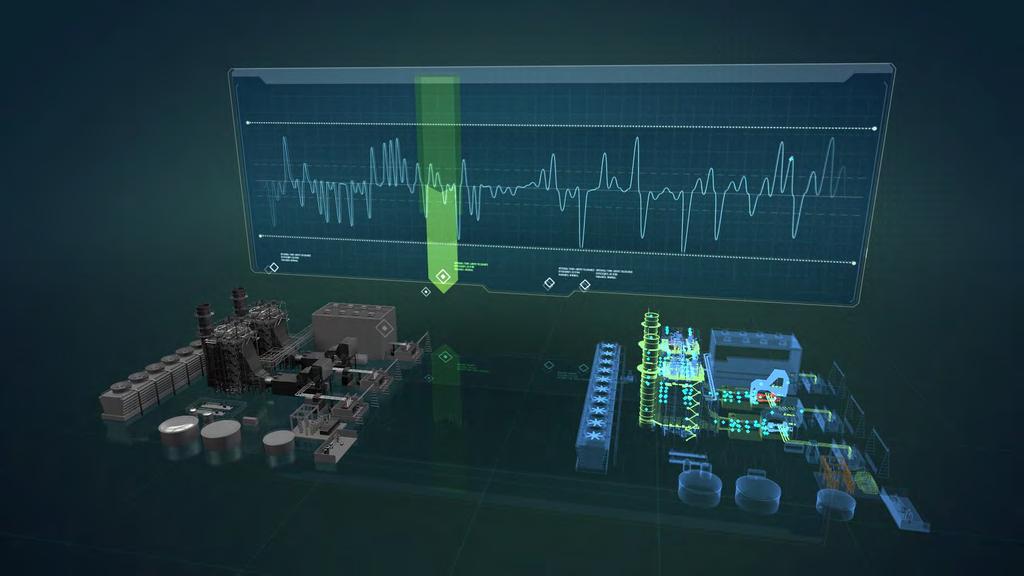

13 Digital Twins

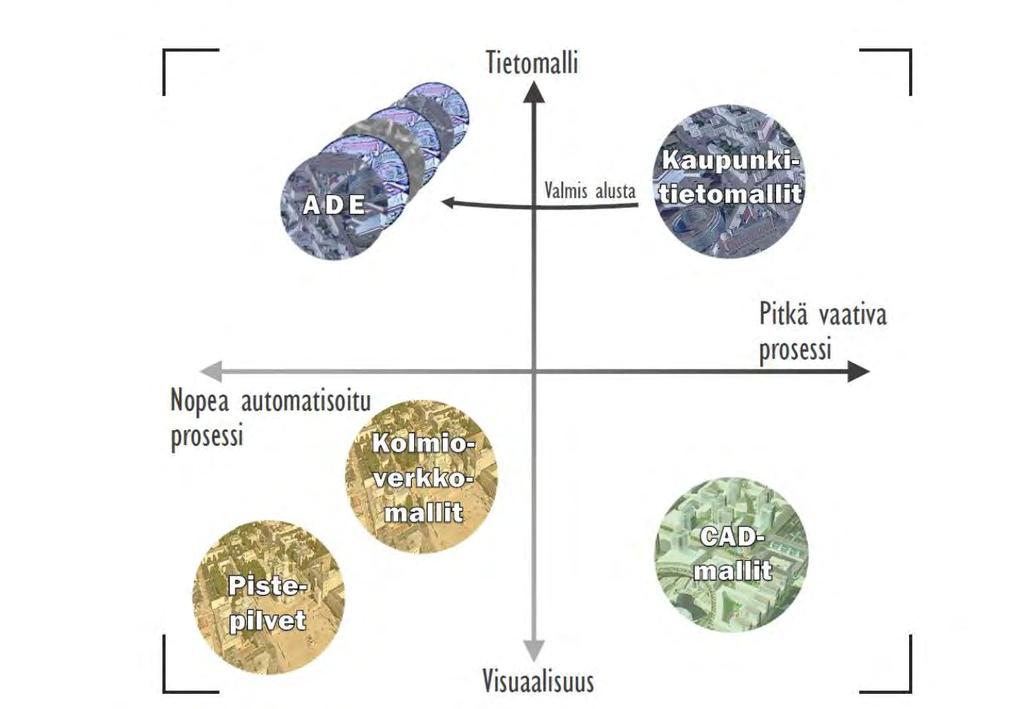

14 Geometriamalli CityGML 3D-tietomalli Geometria Ulkoasu /tekstuuri / materiaali CityGML avoin tietomalli OGC globaali standardi Metatiedot Semantiikka Level of Detail tarkkustasot 0-5 Application Domain Extensions/ADE Oppiva malli / rikastuva tieto

15 Standards and parachutes work best when they are open!

16 CityGML World Map

17

18 Tavoitteet Enemmän kuin WOW! Ajantasainen 3D-alusta integroituna kaupungin sisäisiin prosesseihin Yhtenäinen kaupunkimalli konsulteille kehityshankkeisiin Lisätä yhteistä näkemystä ja vuorovaikutusta Tuottaa analysoitua faktatietoa päätöksenteon tueksi Työkaluja kaupungin ympäristötavoitteiden saavuttamiseen Avoin 3D-data kansalaisille, yrityksille, kehittäjille, yliopistoille

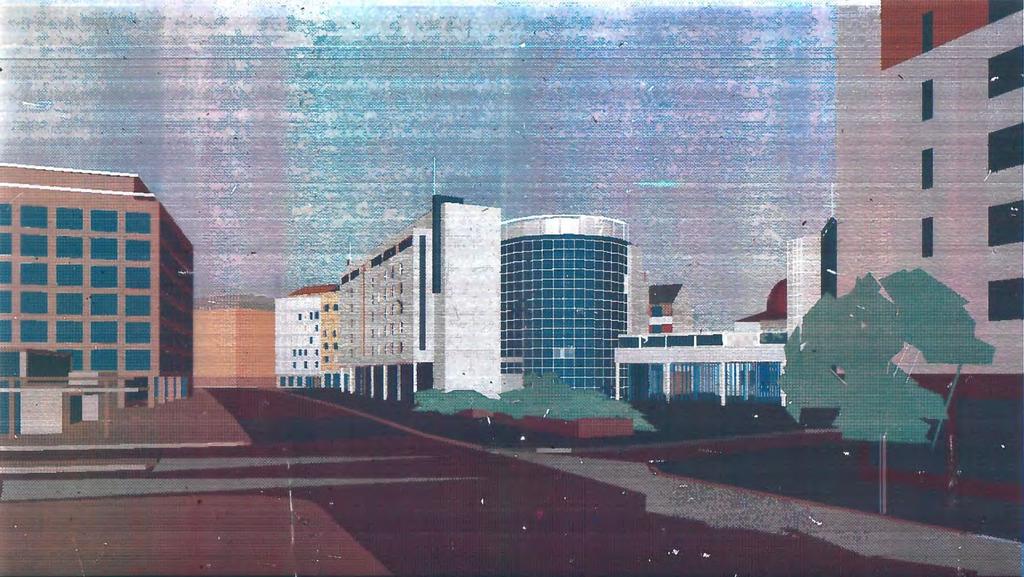

19 3D-dataa Helsingistä 1985

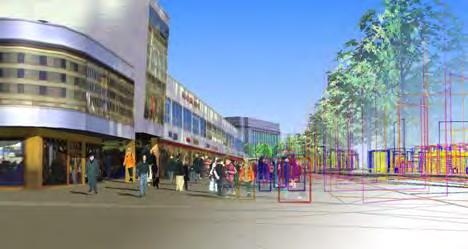

20 1999 3D-simulaattori LOD 2 + new developments 3D-model + game engine [RealiMation] Real-time simulator in exhibitions

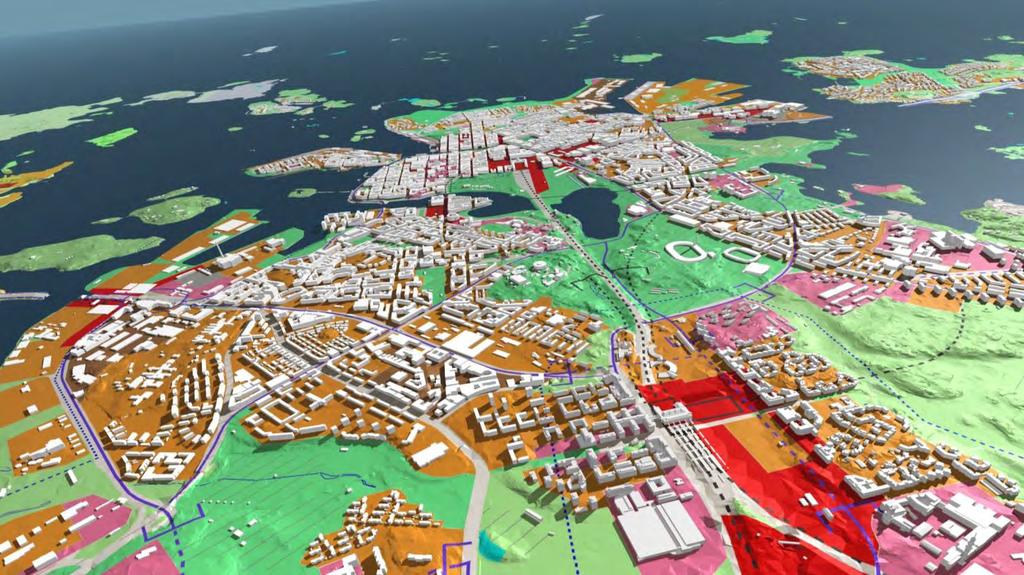

21 Yleiskaava 2002

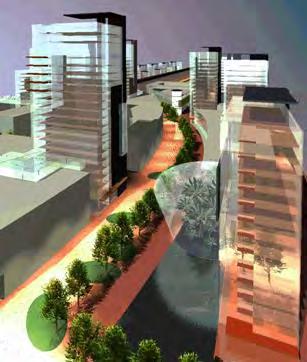

22 2003 Pasila 3D model Design alternatives Real-time-simulator

23 Kansalaiset / Viranomaiset / Yritykset / Innovaattorit Pilottiportfolio Avoin 3D-aineisto Kehitys DATAN HYÖDYNTÄMINEN 3D-datan verkkopalvelu Ratkaisut Analyysit Uudet toimintatavat Palvelu- ja tuoteinnovaatiot 3D-PAIKKATIEDON INFRASTRUKTUURI 3D-KOLMIOVERKKOMALLI 3D-TIETOMALLI DATA MAPPING LAYER / Import / Export / Update GIS DATA abc def ghi.. Pistepilvet Ilmavalokuvat Paikkatieto Rekisterit IFC / InfraModel Sensoridata Helsingin kaupunki / 3D-kaupunkitietomallihanke

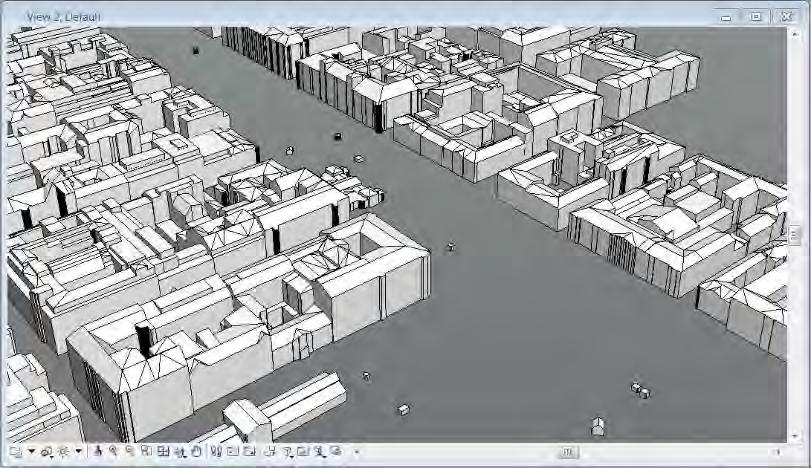

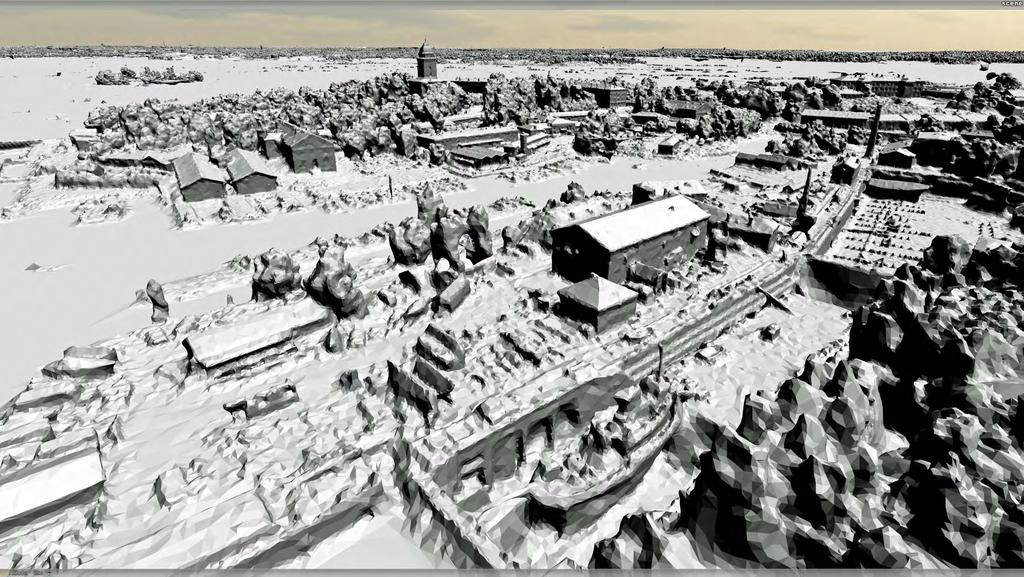

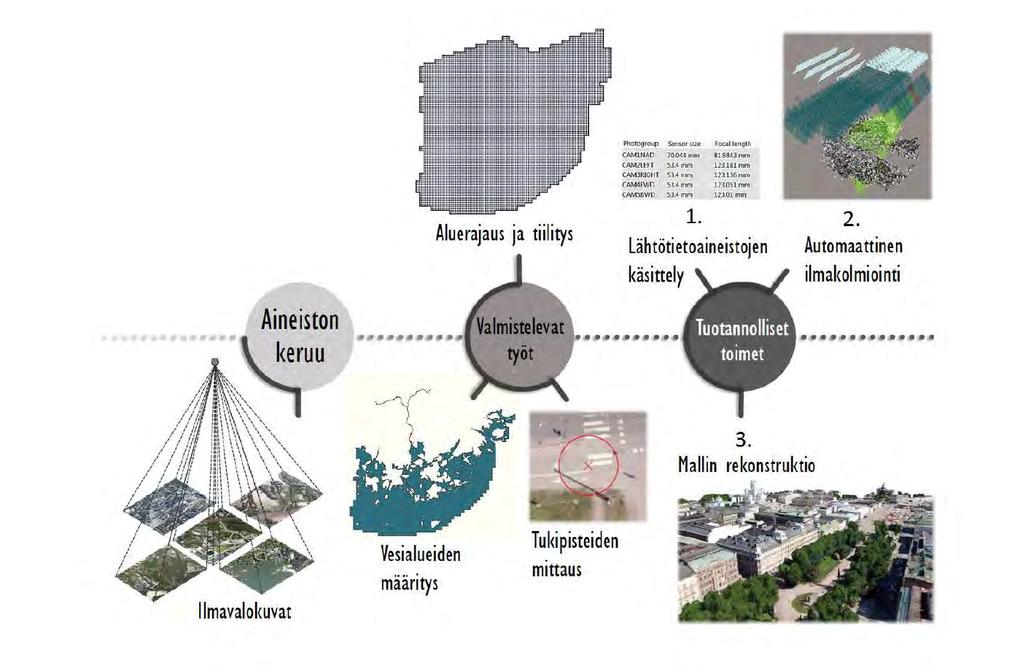

24 Kolmioverkkomallin tuotanto

25

26

27

28

29

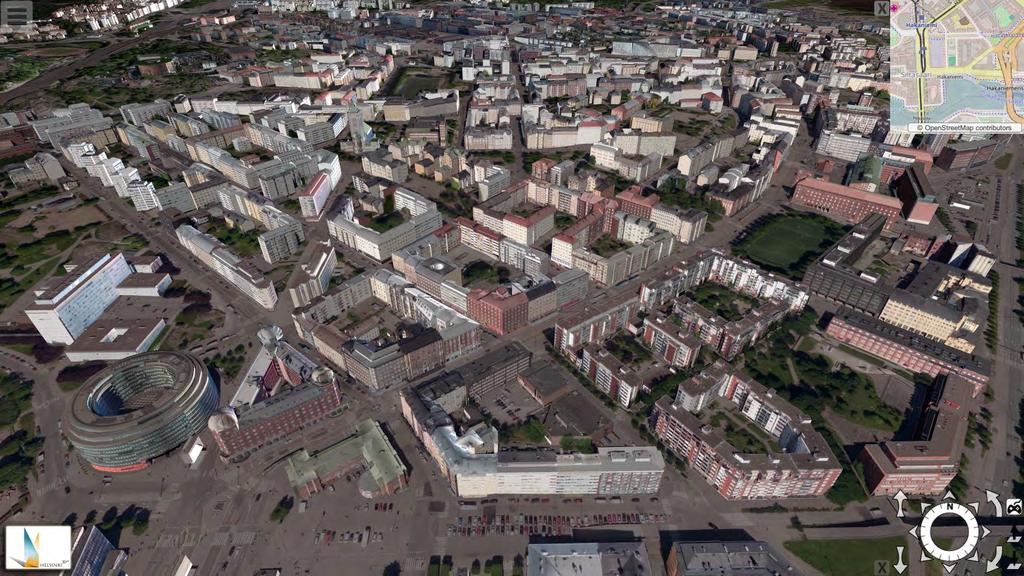

30 CityGML kaupunkitietomallin tuotanto

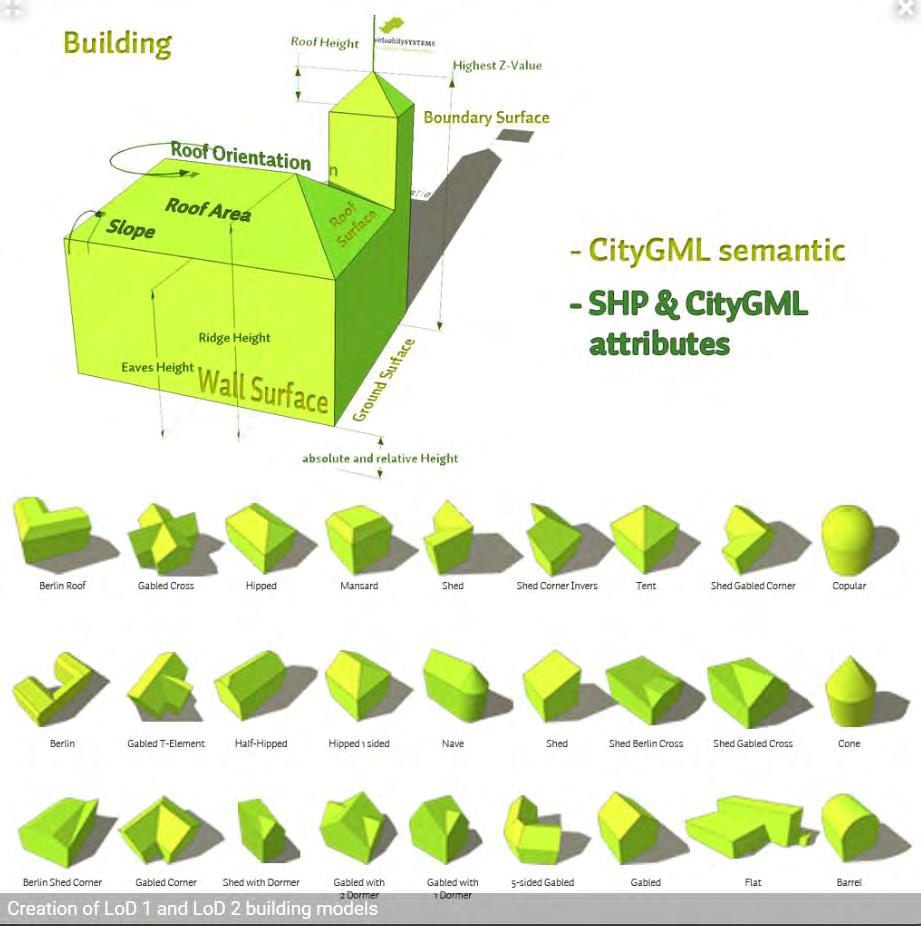

31 CityGML Levels of Detail 70%

32

33

34

35 entä hyödyt? Technology is the answer but what was the question? Cedric Price 1966

36 YLEISKAAVA KAAVAIDEAT ASEMAKAAVAT KIINTEISTÖNMUODOSTUS RAKENNUSSUUNNITTELU RAKENNUSLUPA RAKENTAMINEN YHDYSKUNTARAKENTAMISEN ARVOKETJU HALLINTA JA YLLÄPITO

37 YLEISKAAVA 2D KAAVAIDEAT 2D/3D ASEMAKAAVAT 2D KIINTEISTÖNMUODOSTUS 2D RAKENNUSSUUNNITTELU 3D RAKENNUSLUPA 2D RAKENTAMINEN 3D YHDYSKUNTARAKENTAMISEN ARVOKETJU HALLINTA JA YLLÄPITO 2D

38 YLEISKAAVA 3D KAAVAIDEAT 3D ASEMAKAAVAT 3D KIINTEISTÖNMUODOSTUS 3D RAKENNUSSUUNNITTELU 3D RAKENNUSLUPA 3D RAKENTAMINEN 3D YHDYSKUNTARAKENTAMISEN ARVOKETJU HALLINTA JA YLLÄPITO 3D

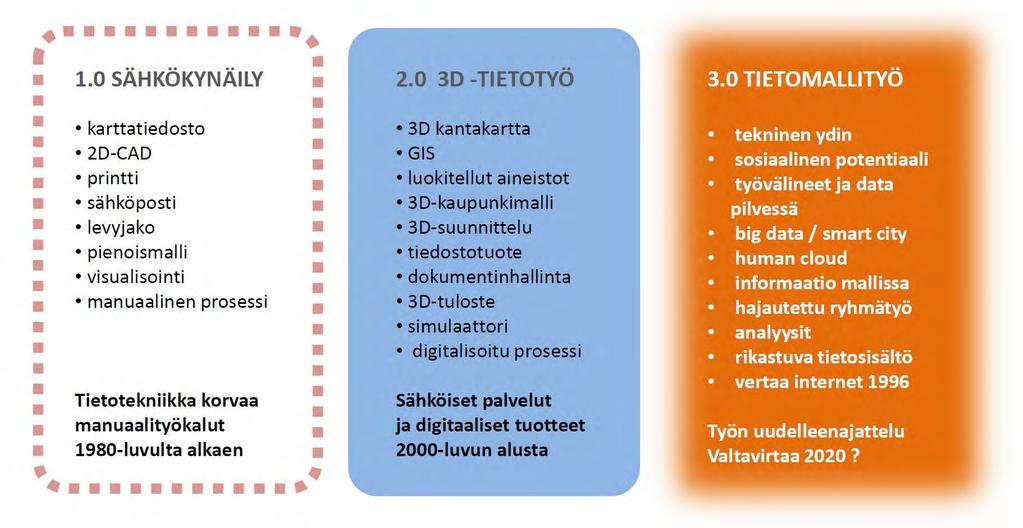

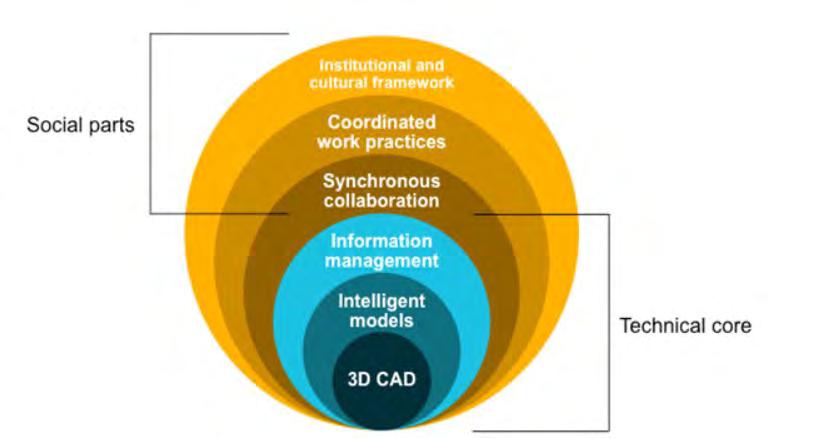

39 Suunnittelutyön evoluutio

40

41 MATURITY GIS Helsinki BIM / FIN 3D CityGML HKI KUILU! ADOPTATION

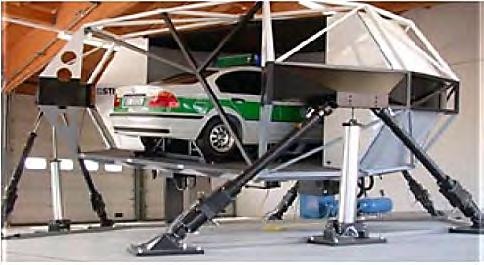

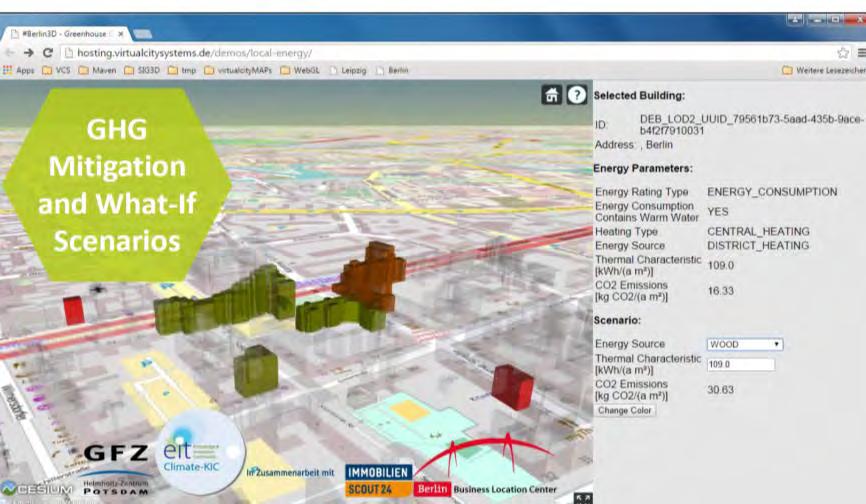

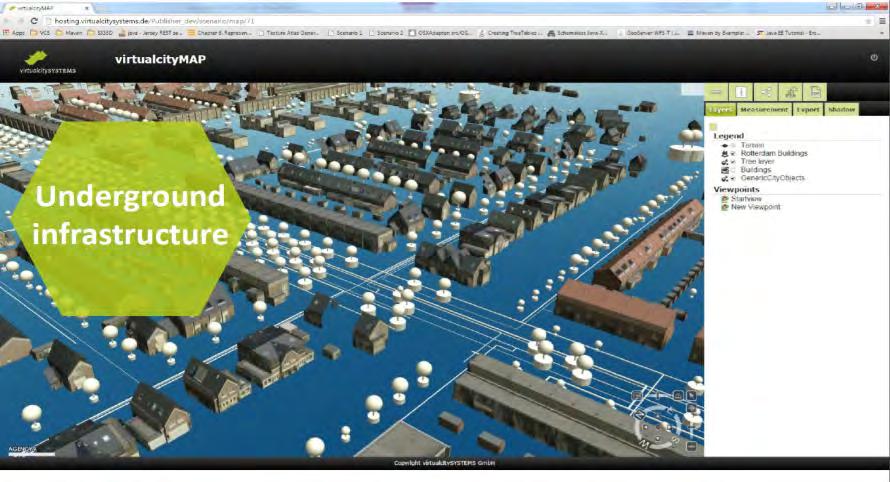

42 IKG, Universität Bonn T-Mobile IGG, Universität Bonn ( Serious ) gaming Sony Corporation Rheinmetall Defence Electronics

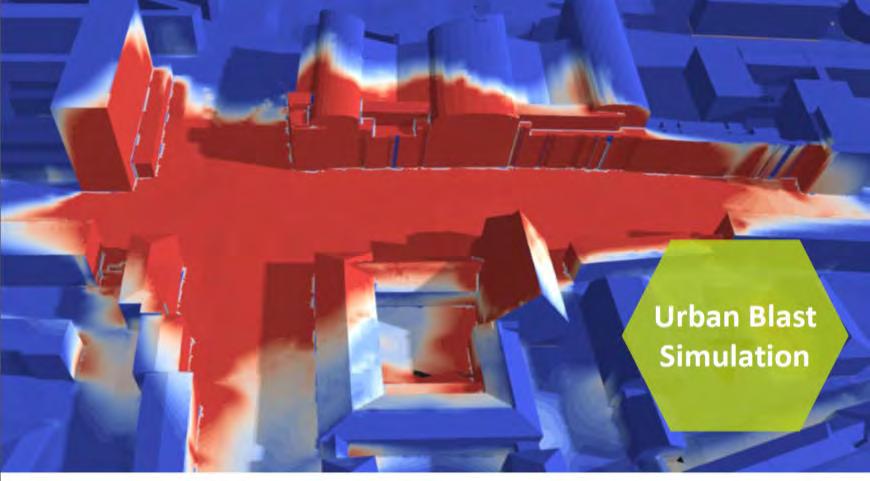

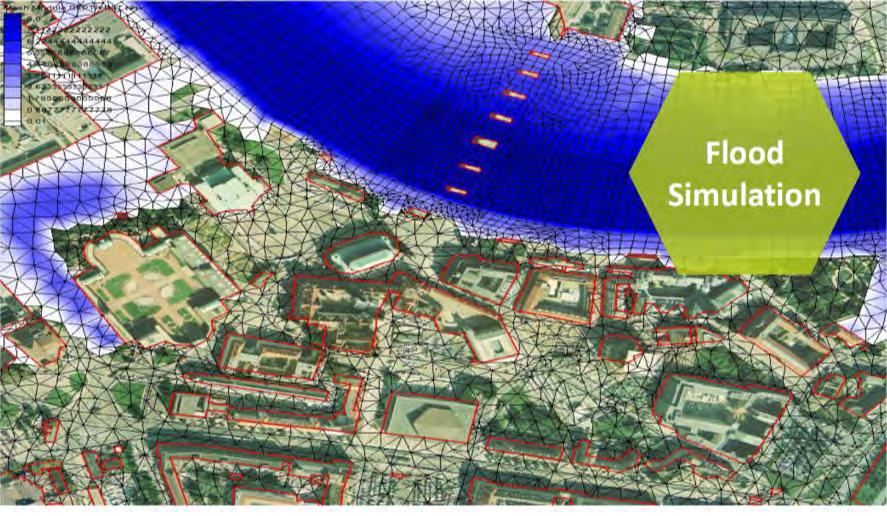

43 KAUPUNKIMALLIEN KÄYTTÖTAVAT HYÖTYKÄYTTÖKOHDE SOVELLUS Kaupunkitietomalli Kolmioverkko- [mesh]malli Suunnittelu Analyysit Simulaatiot Virtuaalitodellisuus Lisätty todellisuus Ilmiön havainnollistaminen Tietojen yhteiskäyttö Rekisteritiedot Tilastot Sensoritieto Big Data Asiakasvirrat Verkkopalvelut Yhteistyöalustat Vuorovaikutusfoorumit Palaute ja aloitteet Energiankulutus ja päästöt Vaihtoehtoenergia Avoin data Esineiden internet [Hyöty]pelit Navigaatio Saavutettavuus Pysäköintipaikat Näkyvyys Varjostus Melu Ilmavirtaukset Tulvat Mittaus ja paikannus Hiilineutraali Kaupunki Älykaupunki Innovointi ja tuotekehitys Palvelukehitys ja toimintatavat Verkkopalvelut Elinkeinoelämä Opetus ja tutkimus Kaupunkimarkkinointi Matkailu ja opastus Kaupunkitapahtumat Vuorovaikutus ja viestintä Kaupunkisuunnittelu [Äly]liikenne ja erikoiskuljetukset Rakennus- ja infrasuunnittelu Hankesuunnittelu Pienilmasto Lupakäsittely Päätöksenteko Projektihallinta Rakentaminen Omaisuudenhallinta Ylläpitotoimi [Tele]verkostot ja valaistus Poikkeustilanteet Pelastustoimi ja turvallisuus Näyttelyt

44 mallikaupunki.fi/oulunkyla

45

46 Datan eheys ja ajantasaisuus Standardisointi 3D-infrastruktuuri Integraatio prosesseihin Pilotit uusista toimintatavoista Tietotaito Avoin data Luovuus

47
