Äänitorven kaukoaktivointi. Kuvaus. Äänitorven aktivoinnin kauko-ohjaustoiminnolla käytetään äänitorvea ohjaamon ulkopuolelta.
|
|
- Tapio Laine
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Kuvaus Kuvaus Äänitorven aktivoinnin kauko-ohjaustoiminnolla käytetään äänitorvea ohjaamon ulkopuolelta. Seuraavien ehtojen on täytyttävä, jotta toiminto voidaan aktivoida: virta-avain ajoasennossa Ohjaamon EXT-kytkin aktivoitu. Jos kaikki yllä mainitut edellytykset täyttyvät, toiminto voidaan aktivoida maadoittamalla päällirakennekonsolin liittimen napa 1. Tähän käytettävän kytkimen tulisi olla sulkeva ja jousikuormitteinen. Vaihtoehtoisesti aktivointi voidaan toteuttaa CAN-liitännän kautta; katso tämän luvun kohta Päällirakenteen CAN-liitäntä. 11:60-07/0 Painos 1 fi-fi 1 (7)
2 Alustan ehdot Alustan ehdot Ajoneuvon valmistusaika Tehtaalla asennetut varustelupaketit Valmistuspaikka Alustan sarjanumero Varustus Vaihtoehto Versiokoodi Helmikuu Päällirakenteiden ohjausyksikkö BWS Kanssa 3319A Scania Södertälje Päällirakenteen johdinsarja ohjaamosta runkoon napainen 11F Scania Zwolle Runkoon asennettu päällirakenteen johdinsarja m 303A Scania Angers m 303D 1 m 303C Ajoneuvon valmistusaika Tehtaalla asennetut varustelupaketit Valmistuspaikka Alustan sarjanumero Varustus Vaihtoehto Versiokoodi - Tammikuu Päällirakennesarjat Sähköasennusten esivalmius 306A 005 Scania Södertälje Perälautanostimen esivalmius 306B Scania Zwolle Voimanoton esivalmius 306C Scania Angers Runkoon asennettu päällirakenteen johdinsarja m 303A 8 m 303B 1 m 303C 11:60-07/0 Painos 1 fi-fi (7)
3 Vaihtoehto 1: Aktivointi maadoittamalla Signaalin tyyppi / toiminnon aktivointi Signaalin tyyppi Maattoliitäntä liittimeen -1 Huomautuksia Aktivoi äänitorven. Ohjaamon EXT-kytkin aktivoitu Parametrit, joita voidaan säätää SDP3:n avulla Parametri Mahdollinen arvo Tehtaalta Tälle liitännälle Järjestelmä Äänitorvi Riippuvainen Riippuvainen Riippuvainen BWS Äänitorven aktivointisignaali Aktiivinen matala Aktiivinen matala Aktiivinen matala BWS Ulkoinen CAN - - Lisätietoja parametreista on kohdassa Säädettävät parametrit. 11:60-07/0 Painos 1 fi-fi 3 (7)

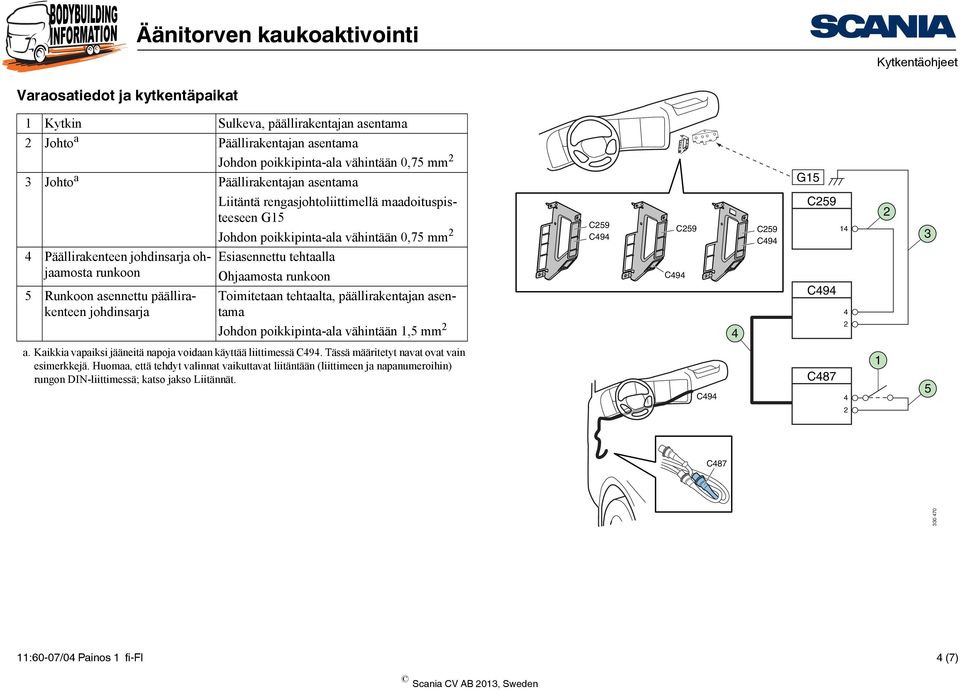

4 Varaosatiedot ja kytkentäpaikat 1 Kytkin Sulkeva, päällirakentajan asentama Johto a Päällirakentajan asentama Johdon poikkipinta-ala vähintään 0,75 mm 3 Johto a Päällirakentajan asentama Liitäntä rengasjohtoliittimellä maadoituspisteeseen G15 Johdon poikkipinta-ala vähintään 0,75 mm Päällirakenteen johdinsarja ohjaamosta Esiasennettu tehtaalla runkoon Ohjaamosta runkoon 5 Runkoon asennettu päällirakenteen johdinsarja Toimitetaan tehtaalta, päällirakentajan asentama Johdon poikkipinta-ala vähintään 1,5 mm G a. Kaikkia vapaiksi jääneitä napoja voidaan käyttää liittimessä. Tässä määritetyt navat ovat vain esimerkkejä. Huomaa, että tehdyt valinnat vaikuttavat liitäntään (liittimeen ja napanumeroihin) rungon DIN-liittimessä; katso jakso Liitännät. C C :60-07/0 Painos 1 fi-fi (7)
5 Vaihtoehto : Aktivointi CAN-liitännän kautta Aktivointia CAN-liitännän kautta voidaan käyttää ainoastaan ajoneuvoissa, joissa on seuraavat alustan sarjanumerot: Valmistuspaikka Alustan sarjanumero 11/005 - Scania Södertälje Scania Zwolle Scania Angers Signaalin tyyppi / toiminnon aktivointi CAN-liitäntä kuvaillaan tarkemmin jaksossa Päällirakenteen CAN-liitäntä. Signaalin tyyppi CAN Huomautuksia Seuraava CAN-signaali aktivoi äänitorven: ScaniaBodyworkControlMessage.HornActivation (HornRequested) 11:60-07/0 Painos 1 fi-fi 5 (7)

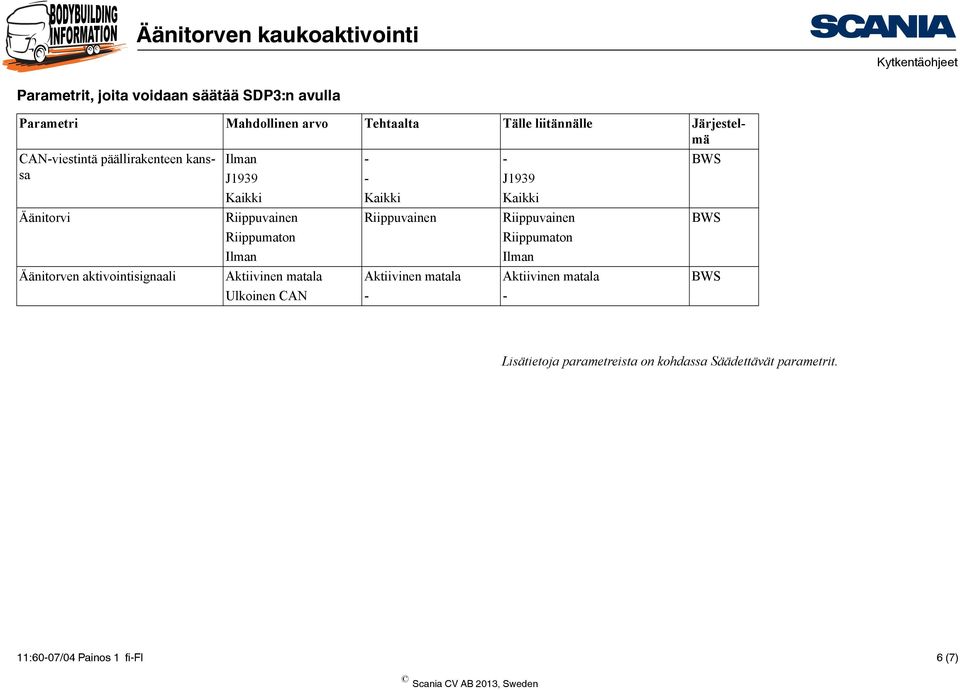

6 Parametrit, joita voidaan säätää SDP3:n avulla Parametri Mahdollinen arvo Tehtaalta Tälle liitännälle Järjestelmä CAN-viestintä päällirakenteen kanssa - - BWS J J1939 Kaikki Kaikki Kaikki Äänitorvi Riippuvainen Riippuvainen Riippuvainen BWS Äänitorven aktivointisignaali Aktiivinen matala Aktiivinen matala Aktiivinen matala BWS Ulkoinen CAN - - Lisätietoja parametreista on kohdassa Säädettävät parametrit. 11:60-07/0 Painos 1 fi-fi 6 (7)
7 Varaosatiedot ja kytkentäpaikat 1 CAN-verkko Päällirakenteen ulkoinen CAN-verkko, päällirakentajan asentama C87-7 CAN low, C87-6 CAN high 3 Johto Esiasennettu tehtaalla EXT Päällirakenteen johdinsarja ohjaamosta runkoon Kierretyt parijohtimet, johdon poikkipintaala 0,75 mm Esiasennettu tehtaalla Ohjaamosta runkoon Runkoon asennettu päällirakenteen johdinsarja Toimitetaan tehtaalta, päällirakentajan asentama Johdon poikkipinta-ala vähintään 1,5 mm 7 Huom! Jos ulkoinen päällirakenteen CAN-verkko on kytketty ohjaamon sisäpuolelle, CAN low on kytkettävä liitäntään -0 ja CAN high liitäntään -1. Jos liittimen C87 CAN-liitäntä ei ole ulkoisen CAN-verkon muiden solmujen käytössä, tehdasasenteinen CAN-signaalien silloitus liittimestä liittimeen tulisi poistaa. Katso lisätietoja kohdasta Päällirakenteen CAN-liitäntä. 3 C C :60-07/0 Painos 1 fi-fi 7 (7)
