Päällirakennetiedot mittaristossa. Toiminta
|
|
- Iivari Nurminen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Mittaristossa on valmius kytkennöille ja parametrisäädöille erilaisia toimintoilmaisimia varten, joiden avulla kuljettajan ympäristö voidaan mukauttaa käyttötarkoitukseensa. Toimintoilmaisimet voidaan jakaa seuraavasti: Valosanomat, jotka näytetään kuljettajalle merkkivaloina. Käytettävissä olevat päällirakennetoimintojen näytöt riippuvat ajoneuvon varustelusta. Äänisanomat (äänimerkit). Näyttösanomat (symboleita ja tekstiä näytössä) /min x L H N N km 18:07 18 C km/h 8,5 8,5 bar bar 120 Valosanomia ja näyttösanomia voidaan yhdistää tai käyttää erikseen. Toimintoilmaisimet aktivoidaan C234:n kautta +24 V:llä tai maatolla, työkalulla BIC (Bodywork Interface Configuration) tai ulkoisella CAN-väylällä. BIC ja ulkoinen CAN sisältyvät valinnaiseen BCI-toimintoon. Jokaisen valopaikan takana on 1 tai 2 valodiodia. Tehdasasetukset 1 on sovitettu yleisimmille päällirakennetoiminnoille, mistä syystä parametreja ei yleensä tarvitse säätää. Joidenkin toimintojen symbolit, esim. perälautanostin, ovat jo symbolilevyssä. Esimerkkejä merkkivalojen tehdasasetuksista on annettu kohdassa Signaalityyppi ja toiminnon aktivointi Ääni-ilmaisuja tai näyttösanomia ei aseteta valmiiksi tehtaalla. 22: Painos 3.1 fi-fi 1 (33)
2 Käyttäminen Toimintoilmaisimien käyttäminen oikein on tärkeää seuraavista syistä: Jotta tietyn toimintoilmaisimen merkitystä ei aliarvioida Jotta säilytetään yhdenmukaisuus ajoneuvon normaalien toimintoilmaisimien kanssa Erilaisten toimintoilmaisimien käytön ja tulkinnan helpottamiseksi valo-, ääni- ja näyttösanomille voidaan määrittää erilaisia tiloja. Tila Merkitys Esimerkkejä Kuljettajan toimenpide Esitys Hälytys Vakavan loukkaantumisen tai kuoleman vaara Turvavyövaroitus, seisontajarru on kytketty, kaasuvuoto Toimi välittömästi Punainen valo tai sanoma punaisella taustalla Suuri riski ajoneuvon tai muun omaisuuden vaurioista Vakava moottorivika, vika latauspiirissä Varoitus Ajoneuvo saattaa vaurioitua Viallinen ajopiirturi, rengaspaineet liian matalat tai liian korkeat Tilapäisesti aktivoitunut toiminto tai toiminto ESP aktiivinen, työkaluluukku auki tilassa, joka vaatii erityistä huomiota kuljettajalta Tiedot Normaalisti toimivan toiminnon tila tai arvo Alhainen pesunestetaso, matalat rengaspaineet Aktiivinen toiminto Kaukovalot päällä, hidastin aktivoitunut Hälytystä ja varoitusta voidaan täydentää ja vahvistaa erilaisilla äänimerkeillä. Äänimerkkejä käytetään ennen kaikkea varmistamaan, että kuljettaja huomaa sanoman heti. Kaikki tavalliset toimintoilmaisimet on kuvattu ajoneuvon Kuljettajan käsikirjassa. Korjaa vika mahdollisimman pian Pane merkille, että toiminto on aktivoitunut Keltainen valo tai sanoma keltaisella taustalla - Tavallisesti valkoinen valo, vihreä valo tai sanoma valkoisella taustalla, mutta muitakin värejä voidaan käyttää 22: Painos 3.1 fi-fi 2 (33)
3 Äänimerkit mittaristossa Seuraavassa taulukossa on lueteltu käytettävissä olevat äänimerkit. Osassa "Signaalityyppi ja toiminnon aktivointi" on kuvattu, miten kukin äänimerkki aktivoidaan. Äänimerkkien tärkeysjärjestys Koska vain yksi äänimerkki voi olla aktiivinen kerrallaan, niillä on tietty tärkeysjärjestys. Tärkein äänimerkki huomioidaan aina ensin. Toistuva äänimerkki soi yhä uudestaan, kunnes sen laukaissut ongelma on korjattu. Yksinkertaiset äänimerkit soivat vain ennalta määrätyn ajan ja lakkaavat sitten. Tärkeys Tila Signaali 1 Varoitus 1 Yksinkertainen 2 Jatkuva hälytys Toistuva 3 Varoitus 2 Yksinkertainen 4 Varoitus 2 jatkuva Toistuva 5 Varoitus 1 jatkuva Toistuva 22: Painos 3.1 fi-fi 3 (33)
4 Suuntavilkut Merkkivalojen paikat Valoilla on 10 paikkaa. Kullekin valopaikalle voidaan määrittää yksi tai kaksi eri tilaa. Taulukossa ja kuvassa näkyvät merkkivalojen paikat mittaristossa sekä tilat, jotka niille voidaan määrittää. 1. Varoitus tai tieto (keltainen tai vihreä) 2. Varoitus tai tieto (keltainen tai vihreä) 3. Varoitus tai tieto (keltainen tai sininen) 4. Hälytys tai tieto (punainen tai vihreä) 5. Hälytys tai tieto (punainen tai vihreä) 6. Hälytys (punainen) 7. Varoitus tai hälytys (keltainen tai punainen) 8. Varoitus tai hälytys (keltainen tai punainen) 9. Varoitus tai hälytys (keltainen tai punainen) 10. Varoitus tai hälytys (keltainen tai punainen) : Painos 3.1 fi-fi 4 (33)
5 Valosanomien tärkeysjärjestys Jos kaksi valosanomaa aktivoituu samaan aikaan samassa merkkivalossa, vain tärkeämpi syttyy. Tärkeys Tila Väri 1 Hälytys Punainen 2 Varoitus Keltainen 3 Tiedot Vihreä 4 Tiedot Sininen 22: Painos 3.1 fi-fi 5 (33)
6 Symbolilevyt Merkkivalojen valodiodien edessä on irrotettava symbolilevy. Jotkin symbolilevyn symboleista on esipainettu tehtaalla, mutta symbolien ulkonäkö ja sijainti voivat vaihdella asiakkaan toivomusten ja ajoneuvon tyypin mukaan. Päällirakentaja voi käyttää vapaita paikkoja omille symboleilleen. Alkuperäisten paikkojen muuttamista varten on mahdollista asentaa uusi symbolilevy. Valittavana on 7 symbolilevyä. Symbolilevyjä ja -arkkeja on saatavana Scania-liikkeestä. Symbolilevyn vaihto on kuvattu otsikon Työselostukset alla. 22: Painos 3.1 fi-fi 6 (33)
7 Päällirakennetiedot mittaristossa Ajoneuvon varustelusta riippuen seuraavat symbolilevyt voidaan asentaa tehtaalla: Kuorma-autot ja vetoautot Vetoautot pneumaattisesti siirrettävällä vetopöydällä Miehistöohjaamo Kippiauto täydellinen 12 m³ Kaasuajoneuvot 22: Painos 3.1 fi-fi 7 (33)
8 Seuraavat symbolilevyt voidaan tilata vain jälkiasennusta varten: : Painos 3.1 fi-fi 8 (33)

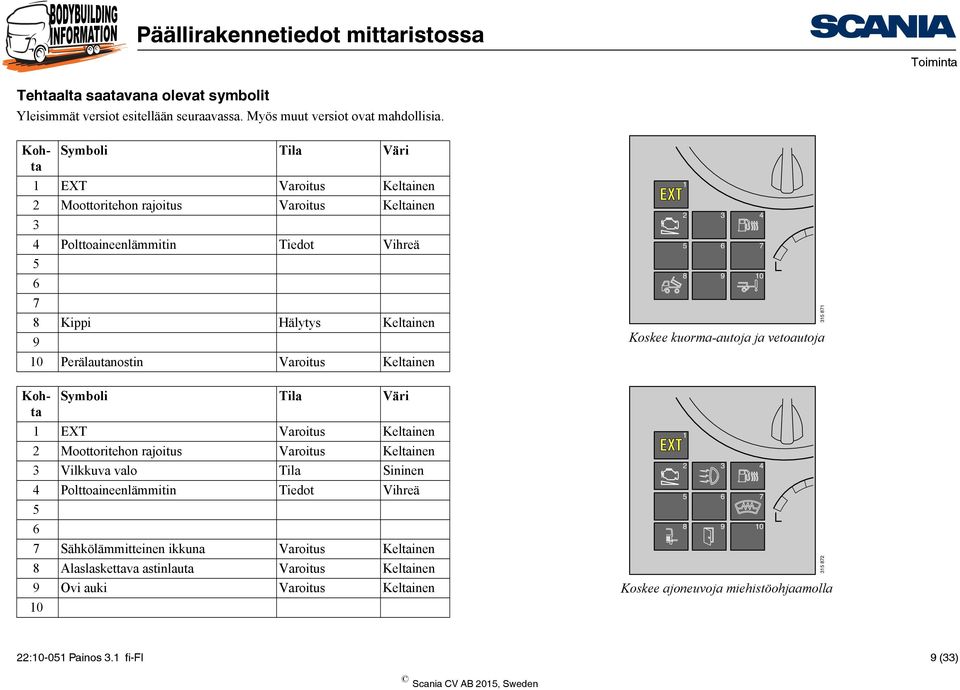

9 Tehtaalta saatavana olevat symbolit Yleisimmät versiot esitellään seuraavassa. Myös muut versiot ovat mahdollisia. Kohta Symboli Tila Väri 1 EXT Varoitus Keltainen 2 Moottoritehon rajoitus Varoitus Keltainen 3 4 Polttoaineenlämmitin Tiedot Vihreä Kippi Hälytys Keltainen 9 10 Perälautanostin Varoitus Keltainen Kohta Symboli Tila Väri 1 EXT Varoitus Keltainen 2 Moottoritehon rajoitus Varoitus Keltainen 3 Vilkkuva valo Tila Sininen 4 Polttoaineenlämmitin Tiedot Vihreä Sähkölämmitteinen ikkuna Varoitus Keltainen 8 Alaslaskettava astinlauta Varoitus Keltainen 9 Ovi auki Varoitus Keltainen Koskee kuorma-autoja ja vetoautoja Koskee ajoneuvoja miehistöohjaamolla : Painos 3.1 fi-fi 9 (33)
10 Valittavana olevat symbolit Erilaisia symboliarkkeja on 9, joista kullakin on 42 symbolia. Symbolit voidaan liimata symbolilevyn vapaille paikoille. Voimanoton symbolit 1. EK-voimanotto 2. EG-voimanotto 2 3. EG-voimanotto 2 4. EG-voimanotto 3 5. ED-voimanotto 1 6. ED-voimanotto 2 7. Voimanotto 8. Vetävän akselin katkaiseva voimanotto Valaistuksen symbolit 1. Työvalo 2. Työvalot, vasen puoli 3. Työvalot, oikea puoli 4. Lisäkaukovalo 5. Peruutusvalo 6. Pyörivä varoitusvalo 7. Vilkkuva valo : Painos 3.1 fi-fi 10 (33)
11 Yleiset symbolit 1. Päällä 2. Pois 3. Varoitus 4. Lämpötilan varoitus 5. Tason varoitus Pohjoismaiden erityissymbolit 1. Telirulla 2. Lumiketjut 3. Kiinteä aura 4. Kelluva aura 5. Hiekoituslaite aktiivinen (1) 6. Hiekanlämmitin 7. Hiekoituslaite aktiivinen (2) Lukkojen symbolit 1. Vetolaitteen lukitus avattu 2. Vetolaite lukittu 3. Lava lukittu 4. Lukitus avattu 5. Lukittu 6. Perälautanostin laskettu 7. Kuormatilan valaistus : Painos 3.1 fi-fi 11 (33)

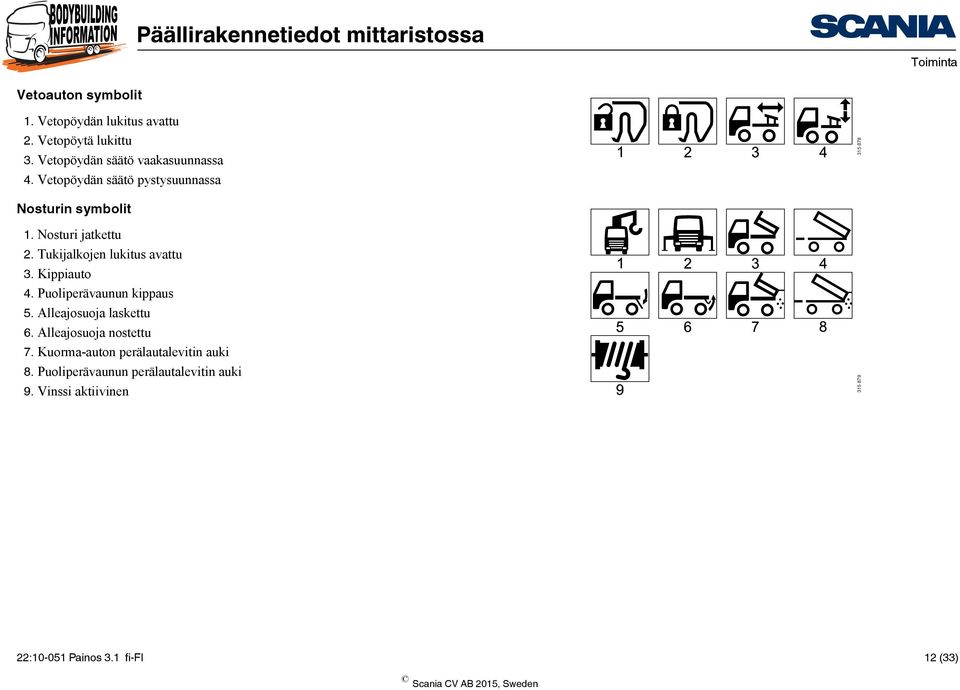

12 Vetoauton symbolit 1. Vetopöydän lukitus avattu 2. Vetopöytä lukittu 3. Vetopöydän säätö vaakasuunnassa 4. Vetopöydän säätö pystysuunnassa Nosturin symbolit 1. Nosturi jatkettu 2. Tukijalkojen lukitus avattu 3. Kippiauto 4. Puoliperävaunun kippaus 5. Alleajosuoja laskettu 6. Alleajosuoja nostettu 7. Kuorma-auton perälautalevitin auki 8. Puoliperävaunun perälautalevitin auki 9. Vinssi aktiivinen : Painos 3.1 fi-fi 12 (33)
13 Scanian vakiosymbolit 1. Polttoaineenlämmitin 2. Astinlauta laskettu alas 3. Ovi auki 4. EXT 5. Moottoritehon rajoitus 6. Nopeusrajoitus Scanian erikoistilaussymbolit 1. ZF-vaihteisto, momentinmuunnin 2. ZF-vaihteisto, öljytaso 3. Sähkölämmitteinen ikkuna : Painos 3.1 fi-fi 13 (33)
14 Näyttösanoma Näyttöön on mahdollista saada näkyviin symboli ja siihen liittyvä selitysteksti. Kuljettaja kuittaa näyttösanoman ja se voidaan hakea uudelleen näkyviin, kunnes suoritetaan tilanteen nollaava toimenpide. Näyttösanomat asetetaan SDP3:lla. 11:21 20 Plough Floating km 20 C Näyttötyypit Näyttö jakautuu eri tietokenttiin. Teksti näkyy kentässä 1 ja tekstiin liittyvä symboli kentässä 2. Näyttötyyppejä on 3 erilaista sen mukaan, miten ajoneuvo on varusteltu : Painos 3.1 fi-fi 14 (33)

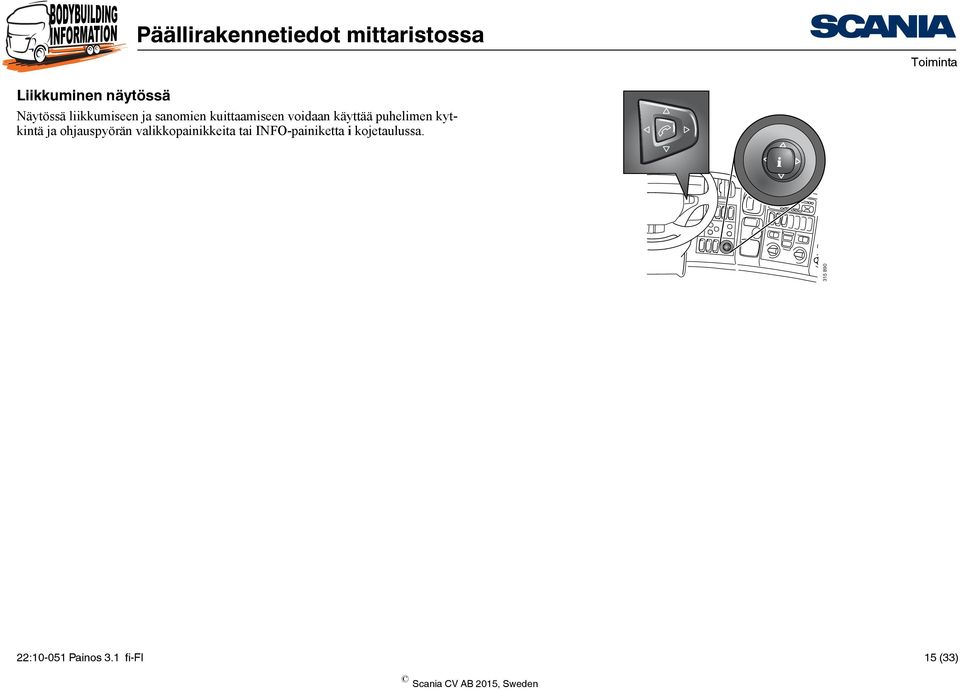

15 Liikkuminen näytössä Näytössä liikkumiseen ja sanomien kuittaamiseen voidaan käyttää puhelimen kytkintä ja ohjauspyörän valikkopainikkeita tai INFO-painiketta i kojetaulussa : Painos 3.1 fi-fi 15 (33)
16 Mahdolliset näyttösanomat Seuraavia sanomia saatetaan näyttää näytössä: Tietosanomat 1. Telirulla aktiivinen 2. Kelluva aura 3. Hiekoituslaite aktiivinen (1) 4. Hiekoituslaite aktiivinen (2) 5. Vetolaite lukittu 6. Lava lukittu 7 Päällirakenne lukittu 8 Vetopöytä lukittu 9 Vinssi aktiivinen 10 Päällirakenne täytetty 11. Sekoitin aktiivinen 12. Ulkopuolinen laitteisto sallittu 13. Työvalo aktiivinen 14. Viesti vastaanotettu Ei käytössä Tietosanomien taustaväri on valkoinen : Painos 3.1 fi-fi 16 (33)
17 Varoitussanomat 31. Päällirakenteen varoitus 32. Kuorma-auton kippilava nostettu 33. Perävaunun kippilava nostettu 34. Alleajosuoja nostettu 35. Alleajosuoja laskettu 36. Kuorma-auton perälautalevitin auki 37. Perävaunun perälautalevitin auki 38. Umpikori auki / avattu lukituksesta 39. Umpikori nostettu 40. Ylikuormitus 41. Suurin perävaunun kulma 42. Vaihtolavan lukitus avattu 43. Lavan suojapeite auki 44. Päällirakenteen lämpötila rajojen ulkopuolella 45. Ohjaava tukiakseli Perävaunu lukittu 46. Perävaunun tukiakseli nostettu Ei käytössä Hälytyssanomat 61. Vetolaitteen lukitus avattu 62. Päällirakenteen lukitus avattu 63. Vetopöydän lukitus avattu 64. Nosturi jatkettu 65. Tukijalkojen lukitus avattu 66. Perälautanostin laskettu Ei käytössä Varoitussanomien taustaväri on keltainen Hälytyssanomien taustaväri on punainen : Painos 3.1 fi-fi 17 (33)
18 Näyttösanomien tärkeysjärjestys Näyttösanomilla on erilaisia tärkeysasteita. Tärkein näyttö huomioidaan aina ensin. Tärkeys Tila Väri 1 Hälytys Punainen 2 Varoitus Keltainen 3 Tiedot Valkoinen 22: Painos 3.1 fi-fi 18 (33)
19 Muuttuvat päällirakennetiedot näytössä Jos ajoneuvo on varustettu BCI-toiminnolla, näytöllä voidaan näyttää muuttuvat päällirakennetiedot. Näytöllä voidaan näyttää esimerkiksi kylmäkuljetusautojen tavaratilan lämpötila (ks. kuva). Lisätietoja näytön muuttuvista päällirakennetiedoista saat Scania-jälleenmyyjältä (18) (18) Lämpötila voidaan näyttää umpikorin ja perävaunun kahdelle eri alueelle. Näkyvissä on nykyinen ja vertailulämpötila Jotta muuttuvat päällirakennetiedot voidaan näyttää mittaristossa, seuraava CANsanoma on lähetettävä BCI-ohjausyksikköön ulkoisen CAN-väylän kautta. Tunniste: Lähetysväli: 18FF9Bxx 100 ms Byte Bit Pituus Selitys Resolution Limits Note Auxiliary Page n Sensor Value Tiedot anturilta Auxiliary Page n Sensor Value Tiedot anturilta Auxiliary Page n Sensor Value 1 or Vertailuarvo 1 tai 2 sen mukaan, miten Reference Value State on konfiguroitu Auxiliary Page n Valittu arvo määrittää, minkä päällirakentajan näytön sivun sanoma esittää Reference Value State Määrittää vertailuarvon 1 tai 2 kohdassa Auxiliary Page n Sensor Value 1 or 2 Signaalit perustuvat SAE J1931 -standardiin. 22: Painos 3.1 fi-fi 19 (33)
20 Aktivointi Aktivointi Toimintoilmaisimet aktivoidaan C234:n kautta +24 V:llä tai maatolla, työkalulla BIC tai ulkoisella CAN-väylällä. BIC ja ulkoinen CAN sisältyvät valinnaiseen BCItoimintoon. C234:n aktivointiasetus +24 V:n ja maaton välillä tehdään käyttämällä SDP3:n parametreja. Aktivointi BIC:stä tai ulkoisesta CAN-väylästä tehdään Kuljettajatietopyynnöllä. Lisätietoja toimintoilmaisimien aktivoinnista on annettu kohdassa Signaalityyppi ja toiminnon aktivointi. Kaksoisaktivointi Koska kaikki toimintoilmaisimet voidaan aktivoida samanaikaisesti eri lähteistä, on tärkeää tarkistaa, että ne eivät ole ristiriidassa keskenään tai tehdasasetusten kanssa. Aktivointi virta-avaimen ollessa lukitusasennossa Toimintoilmaisimia voidaan aktivoida ja käyttää, vaikka virta-avain olisi lukitusasennossa. Kun +24 V yhdistetään napaan 12 liittimessä C234, herätyssignaali lähetetään mittaristoon, joka tämän jälkeen voi näyttää toimintoilmaisimet, vaikka virtaavain ei ole lukitusasennossa. 22: Painos 3.1 fi-fi 20 (33)
21 Alustan ehdot Alustan ehdot Ajoneuvon valmistusaika Esivalmiudet tehtaalta Valmistuspaikka Alustan sarjanumero Varustus Vaihtoehto Versiokoodi BCI-toiminto Kanssa 5837A Södertälje Esivalmiudet merkkivaloille ja näyttösanomille Kanssa 3888A ICL:ssä Zwolle Angers Tarvittaessa Päällirakenteen johdinsarja ohjaamosta runkoon napainen 2411F São Bernardo do Campo Runkoon asennettu päällirakenteen johdinsarja 2 m 3023A 8 m 3023D 12 m 3023C 22: Painos 3.1 fi-fi 21 (33)
22 Parametrit, joita voidaan säätää SDP3:n avulla Parametrit, joita voidaan säätää SDP3:n avulla Jos SDP3 ei ole käytettävissä, ota yhteys Scania-jälleenmyyjään. Parametrit asetetaan SDP3:n toiminnoilla. Parametrit aktivointiin C234:n kautta +24 V:n tai maattoliitännän liittämiseksi C234:n kautta näytetään, miten liittimen C234 napojen 1 10 parametrit voidaan asettaa. Ks. taulukko. Parametriryhmä Parametri Mahdollinen arvo Tehtaalta Ryhmä C234 navat 1 10 Signaalin tyyppi Aktiivinen matala a C234 napa 1, Aktiivinen matala Aktiivinen korkea b C234 navat 2 10, Aktiivinen korkea Valosanoma Katso taulukko Valosanomat kohdassa Mahdolliset C234 napa 1 = 10 Varoitus arvot. C234 napa 2 = 3 Tila C234 napa 3 = 4 Tiedot C234 napa 4 = 5 Hälytys C234 napa 5 = 5 Tiedot C234 napa 6 = 6 Hälytys Kuljettajatiedot C234 napa 7 = 7 Varoitus C234 napa 8 = 8 Varoitus C234 napa 9 = 8 Hälytys C234 napa 10 = 9 Varoitus Äänimerkki Katso taulukko Äänimerkit kohdassa Mahdolliset Ilman arvot. Näyttösanoma Katso taulukko Näyttösanoma kohdassa Mahdolliset Ilman arvot. a. Aktivointi maaton avulla 22: Painos 3.1 fi-fi 22 (33)
23 Parametrit, joita voidaan säätää SDP3:n avulla b. Aktivointi +24 V:n kautta 22: Painos 3.1 fi-fi 23 (33)
24 Parametrit, joita voidaan säätää SDP3:n avulla Parametrit aktivointiin BIC:n ja ulkoisen CAN-väylän kautta. BIC:n tai ulkoisen CAN-väylän avulla liittämiseksi näytetään, miten Driver Information Request napojen 1 10 parametrit voidaan asettaa. Ks. taulukko. Parametriryhmä Parametri Mahdollinen arvo Tehtaalta Ryhmä Driver Information Request 1-10 Merkkivalo Katso taulukko Valosanomat kohdassa Mahdolliset arvot. Driver Information Request 1 = 10 Varoitus Driver Information Request 2 = 3 Tila Driver Information Request 3 = 4 Tiedot Driver Information Request 4 = 5 Hälytys Driver Information Request 5 = 5 Tiedot Driver Information Request 6 = 6 Hälytys Driver Information Request 7 = 7 Varoitus Driver Information Request 8 = 8 Varoitus Driver Information Request 9 = 8 Hälytys Driver Information Request 10 = 9 Varoitus Kuljettajatiedot Äänimerkki Katso taulukko Äänimerkit kohdassa Ilman Mahdolliset arvot. Näyttösanoma Katso taulukko Näyttösanoma kohdassa Mahdolliset arvot. Ilman 22: Painos 3.1 fi-fi 24 (33)
25 Parametrit, joita voidaan säätää SDP3:n avulla Mahdolliset arvot Merkkivalo Äänimerkki Näyttösanoma Ilman Ilman Ilman 35 Alleajosuoja laskettu 1 Varoitus/tiedot Jatkuva hälytys 1 Telirulla aktiivinen 36 Kuorma-auton perälautalevitin auki 2 Varoitus/tiedot Varoitus 1 2 Kelluva aura 37 Perävaunun perälautalevitin auki 3 Varoitus/tila Varoitus 1 jatkuva 3 Hiekoituslaite aktiivinen 38 Umpikori auki / avattu lukituksesta 4 Hälytys/tiedot Varoitus 2 4 Hiekoituslaite aktiivinen 39 Umpikori nostettu 5 Hälytys/tiedot Varoitus 2 jatkuva 5 Vetolaite lukittu 40 Ylikuormitus 6 Hälytys Varoitus 2 6 Lava lukittu 41 Suurin perävaunun kulma 7 Hälytys/varoitus Varoitus 2 jatkuva 7 Päällirakenne lukittu 42 Vaihtolavan lukitus avattu 8 Hälytys/varoitus 8 Vetopöytä lukittu 43 Lavan suojapeite auki 9 Hälytys/varoitus 9 Vinssi aktiivinen 44 Päällirakenteen lämpötila rajojen ulkopuolella 10 Hälytys/varoitus 10 Päällirakenne täytetty 45 Ohjaava tukiakseli Perävaunu lukittu 11 Sekoitin aktiivinen 46 Perävaunun tukiakseli nostettu 12 Ulkopuolinen laitteisto sallittu 61 Vetolaitteen lukitus avattu 13 Työvalo aktiivinen 62 Päällirakenteen lukitus avattu 14 Viesti vastaanotettu 63 Vetopöydän lukitus avattu 31 Päällirakenteen varoitus 64 Nosturi jatkettu 32 Kuorma-auton kippilava nostettu 65 Tukijalkojen lukitus avattu 33 Perävaunun kippilava nostettu 66 Perälautanostin laskettu 34 Alleajosuoja nostettu 22: Painos 3.1 fi-fi 25 (33)
26 Signaalin tyyppi ja toiminnon aktivointi Signaalin tyyppi ja toiminnon aktivointi Esimerkki toiminnon aktivoinnista Aktivoinnin tyyppi Liittimen C234 kautta BIC (Bodywork Interface Configuration) Ulkoinen CAN Aktivointitapa +24 V tai maatto Liittimen C259 navan tai BIC:n toisen signaalin kautta. BodyworkDriverInformation2:DriverInformationRequest : Painos 3.1 fi-fi 26 (33)
27 0 1/min x 100 L H N N km 18:07 8,5 18 C km/h 7 bar Päällirakennetiedot mittaristossa Signaalin tyyppi ja toiminnon aktivointi Esimerkki kytkennästä +24 V:llä tai maatolla liittimen C234 kautta Liittimessä C234 on 10 napaa, joihin lähetetään toimintoilmaisimia aktivoivia signaaleja. Jokainen napa voi aktivoida kaikki toimintoilmaisimet. 1 C Johdinsarjat Asennettu tehtaalla 2 Päällirakennetoiminnot Päällirakentaja liittää ,5 bar C : Painos 3.1 fi-fi 27 (33)
28 Signaalin tyyppi ja toiminnon aktivointi Esimerkki kytkennästä +24 V:llä tai maatolla BIC:n kautta V 2 Tämä kuvaus esittää liitännän ohjaamossa. Tiedot liitännän tekemisestä alustan jatkojohdinsarjalla on annettu asiakirjassa Ohjaamon ja rungon johdinsarja (22:10-080). 3 1 Toimi näin: Liitä aktivointikaapeli liittimen C259 mihin tahansa napaan. BICT:tä (Bodywork Interface Configuration Tool) käyttämällä toiminto allokoidaan CAN-signaalille, Driver information request C259 C Toiminto on valmis aktivoitavaksi. Varaosatiedot ja kytkentäpaikat Aktivointi +24 V:llä BIC:n kautta Esimerkiksi katkaisin Kytketty +24 V:llä tai maatolla liittimen C259 johonkin napaan 2 Sulake 5 A Päällirakentajan asentama 3 Johdin Johdon poikkipinta-alan on oltava vähintään 0,75 mm² Päällirakentajan asentama 1 23 Osat voidaan hankkia Scanian jälleenmyyjältä. C259 C Aktivointi maatolla BIC:n kautta 22: Painos 3.1 fi-fi 28 (33)
29 Signaalin tyyppi ja toiminnon aktivointi Signaalin tyyppi Napa (BWE) Aktivointitapa +24 V liittimen C259 valittuun napaan BCI master C-pin (1 10), High or low Driver information request tai Liittimen C259 valitun navan maadoitus BICT:ssä 1. Toiminnon aktivointiin valittu napa 2. : Driver information request : Painos 3.1 fi-fi 29 (33)
30 0 1/min x 100 L H N N km 18:07 8,5 18 C km/h 7 bar Päällirakennetiedot mittaristossa Signaalin tyyppi ja toiminnon aktivointi Esimerkki kytkennästä ulkoisen CAN-yhteyden kautta Tämä kuvaus esittää liitännän ohjaamossa. Tiedot liitännän tekemisestä alustan jatkojohdinsarjalla on annettu asiakirjassa Ohjaamon ja rungon johdinsarja (22:10-080). 1 C Ulkoista CAN-yhteyttä varten tarvitaan seuraavaa: Ajoneuvo on varustettu BCI-toiminnolla, versiokoodi 5837A C493 Ulkoisen CAN-yhteyden parametri on aktivoitu 1 2 8,5 bar 0 1 Liitäntä tehdään suoraan liittimeen C493 (External CAN-low napaan 3 ja External CAN-high napaan 4) Signaalin tyyppi CAN Viesti BodyworkDriverInformation2:DriverInformationRequest1 10 Lisätietoja CAN-yhteydestä on annettu kohdan Sähköjärjestelmät CAN-asiakirjoissa. 22: Painos 3.1 fi-fi 30 (33)
31 Signaalin tyyppi ja toiminnon aktivointi Esimerkki tehdasasetuksesta Esimerkki tehdasasetuksista: Valopaikka Aktivointitapa Symbolilevyn symboli Huomautuksia 1 Ajoneuvon sisäinen CAN-aktivointi Varoitus EXT Ulkoisen laitteen sallimisen ilmaisin (EXT) 2 Voimanoton 4 merkkivalo Varoitus 3 C234-2 AH ja CAN 2 Tila Vilkkuva valo a 4 C234-3 AH ja CAN 3 Tiedot Polttoainelämmitin a 5 C234-4 AH ja CAN 4 Hälytys Momentinmuunnin b C234-5 AH ja CAN 5 Tiedot 6 C234-6 AH ja CAN 6 Hälytys Öljytaso b 7 C234-7 AH ja CAN 7 Varoitus Sähkölämmitteinen ikkuna a 8 Voimanoton 1 merkkivalo Varoitus 9 Voimanoton 2 merkkivalo Varoitus 10 Voimanoton 3 merkkivalo Varoitus a. Koskee miehistöohjaamoa b. Koskee erikoistilauksia Käsitteiden selitykset: CAN (1 10) Driver Information Request 1-10 C234-(1 10) Liittimen C234 navat 1 10 AH Aktiivinen korkea, +24 V AL Aktiivinen matala, maattokytkentä 22: Painos 3.1 fi-fi 31 (33)
32 Työnkuvaus symbolilevyihin pääsemiseksi Työnkuvaus symbolilevyihin pääsemiseksi Symbolilevyn irrotus, vasemmalta ohjattavat ajoneuvot 1. Irrota paneeli suuttimen ympäriltä vetämällä varovasti kohdasta, joka on merkitty kuvaan nuolella. Jätä paneeli roikkumaan kytkimien sähköjohdoista. 2. Irrota symbolilevy : Painos 3.1 fi-fi 32 (33)
33 Työnkuvaus symbolilevyihin pääsemiseksi Symbolilevyn irrotus, oikealta ohjattavat ajoneuvot 1. Irrota paneeli suuttimen ympäriltä vetämällä varovasti kohdasta, joka on merkitty kuvaan nuolella. Jätä paneeli roikkumaan kytkimien sähköjohdoista. 2. Irrota symbolilevy : Painos 3.1 fi-fi 33 (33)
