Ilmajousituksen ylimääräinen käyttöyksikkö. Kuvaus PGRT
|
|
- Maija-Leena Juusonen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Kuvaus Kuvaus Ilmajousituksen normaali käyttöyksikkö sijaitsee kuljettajan istuimen sivulla. Ajoneuvon tasoa voidaan säätää käyttöyksiköllä. Kuormankäsittelyn aikana voi olla hyötyä kuorma-auton takaosaan asennetusta ylimääräisestä käyttöyksiköstä (ilmajousitetut kuorma-autot). 6 6 Käyttöyksikkö on pöly- ja vesitiivis, mutta se ei kestä painepesua. Sijoita käyttöyksikkö ohjaamoon tai alustarungon säilytyslaatikkoon ajon ajaksi. Käyttöyksikön kierrekaapeli voidaan vetää metrin maksimipituuteen. Käyttöyksikkö on saatavana kolmena versiona, ks. oikealla oleva kuva:. Ajoneuvon takaosan käyttämistä varten osanumero Ajoneuvon etu- ja takaosan käyttämistä varten osanumero Ajoneuvon etu- ja takaosan ja perävaunun käyttämistä varten osanumero Perävaunun tukiakselia käytetään ohjaamon kojetaulun katkaisimella. Käyttöyksiköissä on muistipainiketta: M, M, M ja M. Painikkeilla M ja M on samat toiminnot kuin kojetaulun painikkeilla M ja M. Tee liitäntä päällirakennekonsolin liittimeen. Silloita signaalit liittimen kautta rungon DIN-liittimille ja sitten rungon päällirakenteen johdinsarjan kautta kuorma-auton takaosaan, johon käyttöyksikkö voidaan kytkeä. 6 6 ELC: Ilmajousituksen ohjausyksikön toimintoparametreja täytyy säätää, jotta ylimääräinen käyttöyksikkö voidaan kytkeä järjestelmään. ELC: SOPS-tiedosto (Scania On-board Product Specification) on päivitettävä. Tämä on tehtävä Scania-korjaamossa. Lisätietoja parametriasetuksista on myöhemmin tässä asiakirjassa. :60-0/0 Painos 5. fi-fi (6) Scania CV AB 05, Sweden
2 Alustaerittely Alustaerittely Esivalmiudet tehtaalta Varustus Vaihtoehto Versiokoodi Ilmajousitus Lehtijousitus edessä, ilmajousitus takana 88A Scania Södertälje Ilmajousitus edessä, ilmajousitus takana 88B Scania Zwolle Päällirakenteen johdinsarja ohjaamosta 7-napainen B Scania Angers napainen E napainen F Runkoon asennettu päällirakenteen johdinsarja m 0A 8 m 0D m 0C :60-0/0 Painos 5. fi-fi (6) Scania CV AB 05, Sweden
3 Alustaerittely Esivalmiudet tehtaalta Varustus Vaihtoehto Versiokoodi Ilmajousitus Lehtijousitus edessä, ilmajousitus takana 88A Scania Södertälje Ilmajousitus edessä, ilmajousitus takana 88B Scania Zwolle Päällirakenteen johdinsarja ohjaamosta -napainen A Scania Angers napainen B +7-napainen C +7+7-napainen D 7+7-napainen E Runkoon asennettu päällirakenteen johdinsarja m 0A 7 m 0B m 0C :60-0/0 Painos 5. fi-fi (6) Scania CV AB 05, Sweden
4 ELC:n ja ELC:n kytkentäohjeet ELC:n ja ELC:n kytkentäohjeet Parametri säädetty SDP:lla (koskee ELC:a) Parametri Mahdollinen arvo Tehtaalta Tälle liitännälle Järjestelmä Käyttöyksikkö Kanssa - Kanssa SMS Ilman Ilman - SMS :60-0/0 Painos 5. fi-fi (6) Scania CV AB 05, Sweden

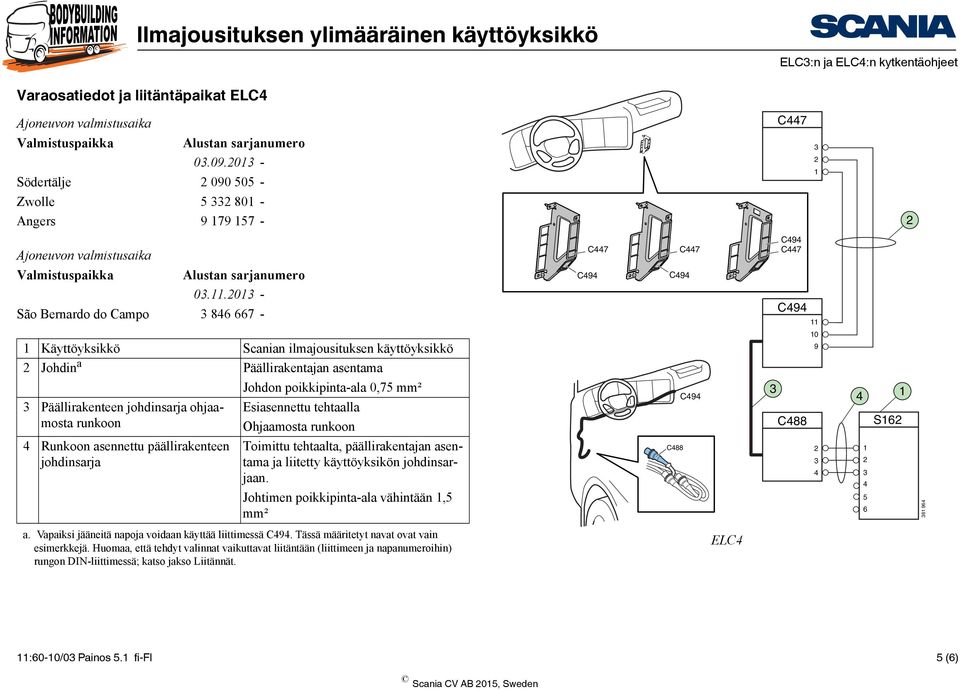

5 ELC:n ja ELC:n kytkentäohjeet Varaosatiedot ja liitäntäpaikat ELC Södertälje Zwolle Angers São Bernardo do Campo Käyttöyksikkö Scanian ilmajousituksen käyttöyksikkö Johdin a Päällirakentajan asentama Johdon poikkipinta-ala 0,75 mm² Päällirakenteen johdinsarja ohjaamosta Esiasennettu tehtaalla Ohjaamosta Runkoon asennettu päällirakenteen johdinsarja Toimittu tehtaalta, päällirakentajan asentama ja liitetty käyttöyksikön johdinsarjaan. Johtimen poikkipinta-ala vähintään,5 mm² C88 C S a. Vapaiksi jääneitä napoja voidaan käyttää liittimessä. Tässä määritetyt navat ovat vain esimerkkejä. Huomaa, että tehdyt valinnat vaikuttavat liitäntään (liittimeen ja napanumeroihin) rungon DIN-liittimessä; katso jakso Liitännät. ELC :60-0/0 Painos 5. fi-fi 5 (6) Scania CV AB 05, Sweden
6 ELC:n ja ELC:n kytkentäohjeet Varaosatiedot ja liitäntäpaikat ELC Södertälje Zwolle Angers São Bernardo do Campo Käyttöyksikkö Scanian ilmajousituksen käyttöyksikkö Johdin a Päällirakentajan asentama Johdon poikkipinta-ala 0,75 mm² Päällirakenteen johdinsarja ohjaamosta Esiasennettu tehtaalla Ohjaamosta Runkoon asennettu päällirakenteen johdinsarja Toimittu tehtaalta, päällirakentajan asentama ja liitetty käyttöyksikön johdinsarjaan. Johtimen poikkipinta-ala vähintään,5 mm² a. Vapaiksi jääneitä napoja voidaan käyttää liittimessä. Tässä määritetyt navat ovat vain esimerkkejä. Huomaa, että tehdyt valinnat vaikuttavat liitäntään (liittimeen ja napanumeroihin) rungon DIN-liittimessä; katso jakso Liitännät. C88 ELC C S :60-0/0 Painos 5. fi-fi 6 (6) Scania CV AB 05, Sweden
