2 Kaupunkimallinnus kuntien työkaluna Hyödyt ja ensiaskeleet Teknisen johdon päivät , Tampere Samuli Hyttinen Tekniikan kandidaatti Ohjelmistokehittäjä / GIS-tietopalvelut FCG Suunnittelu ja tekniikka Oy

3 Sisältö Mikä ihmeen kaupunkimallinnus? Millaista aineistoa käytetään? Tiedon järjestäminen ja koneluettavuus Oman organisaation käytännöt ja tarpeet? Kaupunkimallinnus Suomessa? Miten pääsen alkuun?

4 Mikä ihmeen kaupunkimallinnus?

5 Mallinnus Kuvat: kartat.tampere.fi

6 Kaupunkimallinnus (Kaupunki)ympäristön tietosisältöjen järjestynyttä keräämistä, hallinnointia ja hyödyntämistä Luonnonympäristöä koskeva tieto maanpinnan muoto, maaperä, vesiolosuhteet jne. Geometriaa ja laadullisia ominaisuuksia koskeva tieto yhdyskunnan rakennukset, rakenteet ja infrastruktuuri Sopimuspohjaisia kysymyksiä koskeva tieto kiinteistöt, rakennusoikeudet, kaavat jne. Rakennetun ympäristön prosesseja koskeva tieto lupamenettely, kaavoitus ja ylläpito

7 Kaupunkimallinnuksen osa-alueet GIS Kaupunkimallinnus BIM InfraBIM BIM = Building Information Model GIS = paikkatieto

8 Kaupunkimallit maailmalla: käyttötarkoituksia Kaupunkisuunnittelu IKG, Universität Bonn Mobiiliverkkojen suunnittelu Koulutussimulaatiot T-Mobile T-Mobile 3D-navigaatio Rheinmetall DefenceElectronics Sony Corporation Page 8

9 3D-malli Graafinen Kohteen geometria ja ulkonäkö Visuaalinen näyttävyys Demonstrointi ja havainnointi Semanttinen Kohteen tarkoitus ja tehtävä Temaattiset ja näkymättömät ominaisuudet Rakenteet ja kohteiden väliset suhteet Analysointi, raportointi, suunnittelu, simulointi

10 Visualisointimalli Ei dataa tai semantiikkaa Ei välttämättä edes mittakaavaa tai sijaintia (video: FCG) Semanttinen malli Ensisijaisesti tietoaineisto, joka visualisoidaan ymmärrettävyyden lisäämiseksi Tiedot haetaan tietokannasta (video: Solibri Model Checker)

11 Millaista aineistoa käytetään?

12 Tiedonsiirtoformaatit Rakennusten liittymäpisteet Perustusrakenteiden ulkomitat 3D Verkostojen 3D-geometria verkostojen ja liikenneväylien liittymäpisteet ja kapasiteetit (sähkö, lämpö, vesi, kadut, tietoliikenne) 3D-ulkovaippa ja julkisivutekstuurit Kunnallistekniikan ja katujen edellyttämät 2D-tilavaraukset Asemakaavan rakennusalat (2D) ja mahdolliset rakennuskorkeutta ohjaavat määräykset (3D) Muut korttelialueita ja rakennusaloja koskevat asemakaavamääräykset ominaisuustietona Asemakaavarasitteiden 2D-tilavaraukset, tontit ja korttelialueet Korttelialojen pääkäyttötarkoitukset ja 2D-rajaukset Infra Asemakaavan seurantalomaketiedot Katujen ja verkostojen suunnitelma- ja toteumatieto Rakennuksen sijainti keskipisteenä x,y,z tai 2D-pohja-alana Rakennuksen attribuuttitiedot (RHR): kerrosala, energiankulutus ym as built, as observed, as designed Alueidenkäytön ja rakentamisen seurantatieto: kerrosala käyttötarkoituksittain, rakennukset ym Kaupunki Olevan ympäristön paikka- ja kiinteistötieto as agreed, as observed Maankäytön suunnitelmatieto as planned Yleiskaavan kaavamääräykset ja aluevaraukset Tilastokeskuksen ja maanmittauslaitoksen Talo GIS-materiaalit Seudullinen selvitys- ja inventointitieto Ympäristötieto Maisemarakenne Taitorakenteiden suunnitelma- ja toteumatieto as built, Maakuntakaavan kaavamääräykset ja aluevaraukset Tilastokeskuksen ja as maanmittauslaitoksen designed GIS-materiaalit (maastotietokanta, laserkeilaus, tilastoaineistot, RHR ym) Seudullinen selvitys- ja inventointitieto Seudullinen ympäristöhallinnon ympäristötieto, maisemarakenne, maaperätieto ym (Oiva, YKR) Kaavio: PRE BIMCity / Savisalo 2013

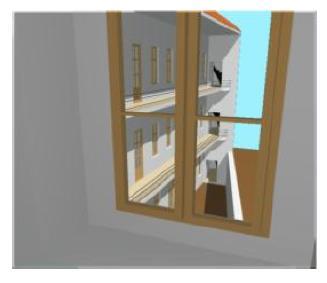

13 Kaupunkitila Sisätila Rakennus LOD = Level of Detail eli tarkkuustaso Page 13

14 Kaupunkimalli / maastomalli LOD = Level of Detail eli tarkkuustaso

15 Insert Firstname Lastname via > Home > FCG > Header/Footer > Footer Lähtötilanne Perinteisesti suunnittelun pohja-aineisto tuotettu kunnassa Mittausosastolla Kaupunkimalleja ovat tuottaneet pääosin konsultit projektiluonteisesti Mallipohjaisesti suunnittelevat ja rakentavat organisaatiot ovat pitäneet mallit itsellään Voimassaoleva lainsäädäntö on tehty 2D paperimaailmaan Lähde: Kimmo Soukki

16 Insert Firstname Lastname via > Home > FCG > Header/Footer > Footer Muutos Kunnan osattava ottaa kerääjän ja jakelijan rooli oman tuotannon ohella Mallin ylläpito on otettava viranomaisen haltuun (ei edellytä itse tekemistä) Sopimuskeinoin on velvoitettava rakentajat toimittamaan as-built - mallit kaupunkimallin ylläpitäjille Lainsäädäntöä tai sen tulkintaa on muokattava sähköistä prosessia tukevaksi Lähde: Kimmo Soukki

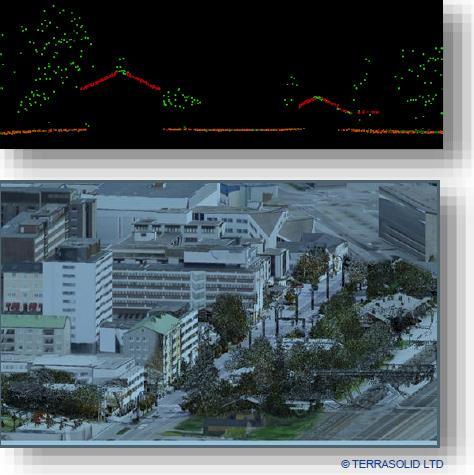

17 Tiedon keruun menetelmät kehittyvät voimakkaasti Haasteena tiedon määrä Kertyvän tiedon määrä on valtava Syntyy helposti organisaation omia tietovarastoja ja hyödyt jäävät ulkopuolella saamatta Aineiston keruu, ylläpito ja jakelu edellyttävät laajaa osaamista Tarvitaan kokonaan uudenlaisia ammattilaisia Lähde: Kimmo Soukki

18 Toimintaympäristö Lähde: Kimmo Soukki

19 Tiedon järjestäminen ja koneluettavuus Page 19

20 Ennen / Nyt? Hallintokunta 2 Hallintokunta 1 Hallintokunta 3 Konsultti Kunnan karttapalvelu

21 hetki sitten Hallintokunta 1 Kunnan tietokantaratkaisu Hallintokunta 2 IFC Kunnan kaupunkimalli Hallintokunta 3 Konsultti Avoimet tiedonsiirtoformaatit Vuorovaikutus, avoin data Yleisö, osalliset, palveluntarjoajat

22 jatkossa? Hallintokunta 1 Työryhmä Standardit rajapinnat wms, wfs Sovellus Kunnan rajapinnat Sovellus Kunnan visuaalinen kaupunkimalli Sovellus Standardit rajapinnat wms, wfs Sovellus Hallintokunta 2 Hallintokunta 3 Konsultti Standardit rajapinnat wms, wfs Sovellus Standardit rajapinnat wms, wfs Yleisö, osalliset, palveluntarjoajat

23

24 Käyttäjäryhmä 1 Käyttäjäryhmä 2 Käyttäjäryhmä 3 Käyttäjäryhmä 4 App 5 App 6 App 1 App 2 App 3 App 4 Rajapinnat Data 1 Data 2 Data 3 Data 4 Data 5 Data 6

25 Esimerkki: MAPGETS -sovelluskehitysympäristö

26 Oman organisaation käytännöt ja tarpeet?

27 Omat tarpeet vs. muiden tarpeet Voiko esim. turismin tarpeita palvella samalla mallilla kuin infran suunnittelua ja rakentamista? Tarkkuustasoajattelu tukee kohteiden monen geometrian mallia Sama ajatus on karttamaailmassa mittakaavojen kautta, mutta käytännön toteutus on ollut haastavaa Voisiko onnistua kaupunkimallissa? Lähde: Kimmo Soukki

28 Monet tarpeet Lähde: Kimmo Soukki

29 Miten ympäristön parhaiten esittää sähköisesti? Lähde: Kimmo Soukki

30 Kaupunkimallinnus Suomessa?

31 Kaupunkimallinnus Suomessa Kuntaliiton kysely 6/ vastaajaa n. 40 kaupungista ja kunnasta 21 maankäytön tai kaavoituksen asiantuntijaa 19 paikkatietoasiantuntijaa Yli 80 kaupunkimallia käytössä tai hankittu, miksi?

32 Mihin malleja käytetään?

33 Odotuksia Mallinnus tulisi voida kytkeä kunnan perusaineistoihin ja rekistereihin ilman kaksin- tai kolminkertaista ylläpitoa. Kaupunkimalli on tulevaisuuden kanta-/pohjakartta. Myös kansalaiset ovat kiinnostuneita 3D-malleista ja omatoimisesta kaupunkiympäristön tarkasteluista ja vertailuista, josta seuraa tarve jakaa data avoimena datana. Osana arkipäivää, suunnittelua, vuorovaikutusta, palvelua kuntalaisille 3d-internetin osana. Nyt olisi hyvä määrittää suuntaviivat siten, että kaupunkimallien käyttö nyt luoduilla malleilla on mahdollisimman laajaa myös tulevaisuudessa. Ettei rajoitettaisi tulevaisuuden käyttötarkoituksia. Tulevaisuuden työväline!

34 Haasteita Mallinnuksen tarpeet ovat hyvin erilaiset ja yleispätevän toimintatavan löytäminen voi olla haastavaa. Mallin tuottamisen ja ylläpidon kustannukset on saatava kohtuullisiksi. Kuntien kaupunkisuunnittelun pitäisi saada valmiita tuotteita käytettäväksi ilman valtavaa säätämistä ja epävarmuutta. Myös osaavaa henkilöstöä tarvitaan. Suurin pullonkaula on tiedonkeruun rahoitus.

35 Miten pääsen alkuun?

36 Miten pääsen alkuun? Avaa rajapinnat Tunnista prosessit Kouluta henkilöstö Ota käyttöön sovelluksia

37 Miten pääsen alkuun? Kaupunkimallinnuskoulutus Kaupunkimallinnuksen ajokortti A esimiehelle ja päätöksentekijälle - Tuntee kaupunkimallinnuksen periaatteet, toimintaympäristön ja käyttötarkoitukset - Valmiudet kaupunkimalliaineistojen tilaamiseen - Perusvalmiudet mallipohjaisten prosessien luomiseen ja johtamiseen Kaupunkimallinnuksen ajokortti B vastuulliselle viranhaltijalle - On suorittanut ajokortin A - Valmiudet kaupunkimallien tilaamiseen - Valmiudet kaupunkimallituotteiden ja palveluiden laadunvarmistukseen Kaupunkimallinnuksen ajokortti C aineistojen käsittelijälle ja tuottajalle - On suorittanut ajokortin B - Valmiudet kaupunkimallien käsittelyyn ja jakamiseen - Perusvalmiudet CityGMLaineistojen soveltavaan tuottamiseen (perusstandardi, GenericObject, ADElaajennukset)

38 Kiitos! AR-Pasila, FCG 2014
