6Aika/3D kaupunkimallinnus Webinaari

Transkriptio

1 6Aika/3D kaupunkimallinnus Webinaari Timo Mukari/BusinessOulu/proj. koordinaattori, Jere Klami/Asemakaavoitus/Kaavoitusarkkitehti, Taneli Hiltunen/Kaupunkimittaus/Paikkatietoins.

2 Webinaarin sisältö 1. Kaupunkisuunnittelu 3D -virtuaalimallinnuksen avulla 6Aika kaupunginosakehittäjien työkalupakissa julkaistava kalvosetti/t.mukari 2. Esimerkkitapaukset: Hiukkavaaran 3D-malli/J. Klami Vanhan Hiukkavaaran suunnittelupeli/j. Klami Mapgets/SmartOulu/T.Mukari Kalevan toimistorakennus/t.hiltunen Mannerheiminpuisto/T.Hiltunen Puistovahti AR/T.Hiltunen Esimerkkejä muista kaupungeista: Helsingin avoin 3D kaupunkimalli Espoon tehtävä Leppävaarassa Vantaan Minecraft mali 3. Keskustelua 2

3

4 Avaa esitys diaesitystilassa ja klikkaa hiirellä kategorioita Käyttötarkoitus Keskeiset toimijat Tuotos Kaupunkisuunnittelu 3D virtuaalimallinnuksen avulla Resurssit Käytännön kokemukset

5 Käyttötarkoitus Keskeiset toimijat Tuotos Resurssit Käytännön kokemukset KÄYTTÖTARKOITUS Kaupunkisuunnittelu 3D virtuaalimallinnuksen avulla Idea Tavoite Käyttää 3D malleja ja työkaluja kaupunkisuunnittelun ja toteutuksen/elinkaaren seurannan apuna Luoda avoin malli yksityisen/julkisen/kolmannen sektorin palveluinnovoinnille Visualisointi/havainnollistaminen osallisille Paremmin asiakkaita/osallisia tyydyttävää kaupunkisuunnittelua Vähemmän valituksia ja viiveitä toteutukseen Ajan ja kustannusten säästö arkkitehti/ suunnittelutoimistojen kanssa toimimiselle Mallin avaamisella luoda uusia palveluja/uutta liiketoimintaa

6 Käyttötarkoitus Keskeiset toimijat Tuotos Resurssit Käytännön kokemukset KESKEISET Kaupunkisuunnittelu 3D virtuaalimallinnuksen avulla TOIMIJAT Toimijoiden roolit ja tehtävät Kaupunki/kartoitus nykytilan mallinnus Kaupunkisuunnittelu/kaavoitus suunnittelu/koordinointi Kaupunki/rakennusvalvonta/sähkö/vesilaitos jne. suunnitelmien toteutus ja seuranta Asukkaat ja muut osalliset, palaute, osallistuminen Suunnittelu/arkkitehtitoimistot suunnitelmien laatiminen Alustan ylläpitäjä (esim. Mapgets/FCG, Suunnittelupeli/Playsign)

7 Käyttötarkoitus Keskeiset toimijat Tuotos Resurssit Käytännön kokemukset TUOTOS Kaupunkisuunnittelu 3D virtuaalimallinnuksen avulla Tuotos Avoin 3D kaupunkimalli nykytilasta Malliin upotetut kehitysideat/ehdotukset/suunnitelmat/palaute Havainnollistavat kuvat/videot/ Cave esitykset yms. Mahdolliset muut uudet mallia/alustaa hyödyntävät palvelut

8 Käyttötarkoitus Keskeiset toimijat Tuotos Resurssit Käytännön kokemukset RESURSSIT Kaupunkisuunnittelu 3D virtuaalimallinnuksen avulla Tiedot ja taidot Välineet Arvio kokonaiskustannuksista julkiselle toimijalle: Alustan lisenssimaksut luokkaa á 10-30k (Mapgets/CityInfo, Playsign) Ulkopuoliset suunnittelukustannukset (sisältävät yleensä nykyisin jo jonkinlaisen 3D mallin) 3D osaajat eri organisaatioihin Mahdolliset laitteisto/ohjelmistokustannukset CAVE 20 50k 3D lasit (Oculus jne.) á n. 1k Tehotyöasema á 2-4 k Ohjelmistot (esim. SketchUp, Twinmotion jne) á n 1-2 k.

9 Käyttötarkoitus Keskeiset toimijat Tuotos Resurssit Käytännön kokemukset KÄYTÄNNÖN KOKEMUKSET Kaupunkisuunnittelu 3D virtuaalimallinnuksen avulla Käytännön kokemukset Plussat ja miinukset Oulu Hiukkavaara: 3D Malli uuden keskuksen suunnitelmasta CAVE esitykset, ja palautteet Vanhan Hiukkavaaran kaavoituksessa suunnittelupelin käyttö Onko sovellettu muissa 6Aika-kaupungeissa? Nykytilan mallinnus olemassa/käynnissä kaikissa 6Aika kaupungeissa, joskin osin hieman eri työkaluin Osallistavaa suunnittelua kokeiltu muuallakin (esim. Aalto yliopisto/urbanmill, Espoo tehtävä Leppävaarassa, Vantaa Minecraft -pelimalli) + Mallien havainnollisuus + Osalliset aktiivisemmin mukana + Suunnittelutoimistoille tarkka nykytila malli valmiina Standardien puute mallinnuksessa Liian yksityiskohtainen mallinnus voi olla aikaavievää ja johtaa huomion helposti vääriin yksityiskohtiin learning curve Uuden vastustus/muutosvastarinta eri organisaatioissa

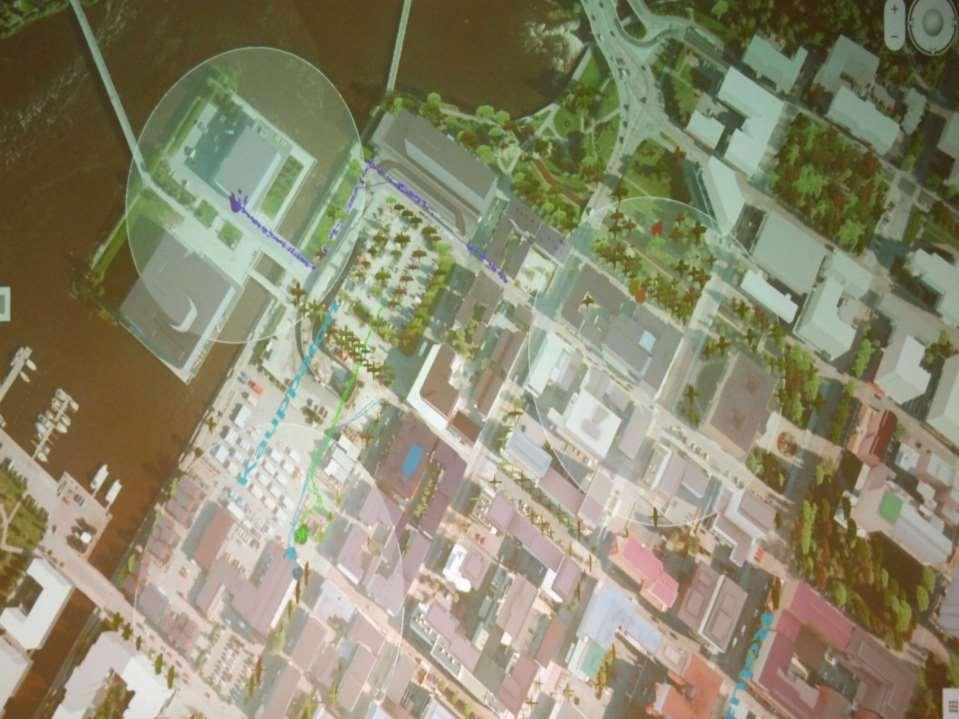

10 6Aika/3D kaupunkimallinnus toteutus/oulu

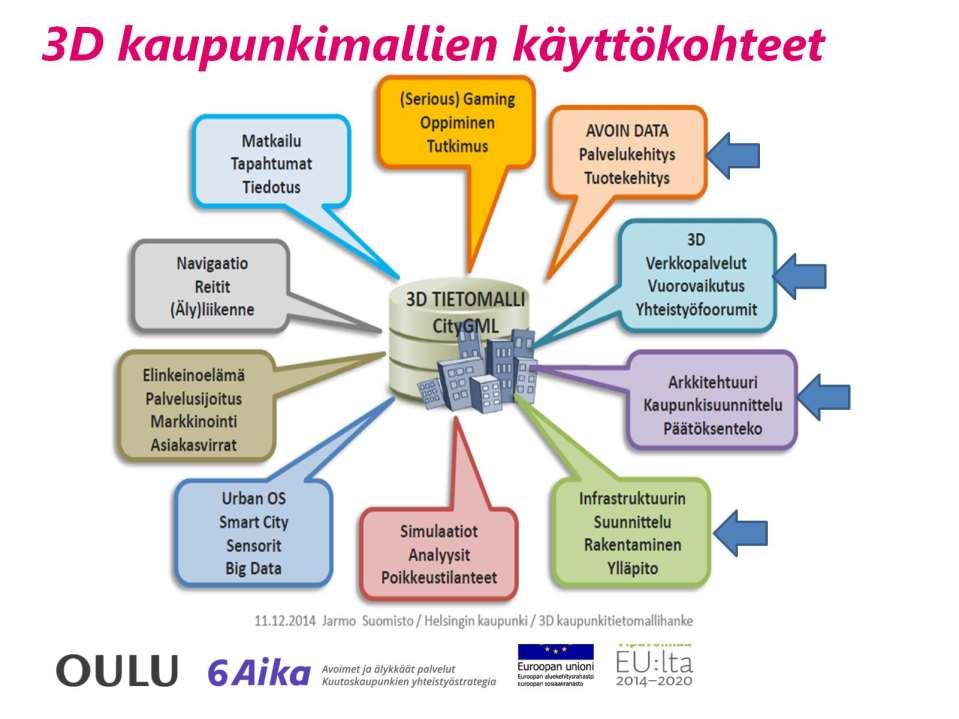

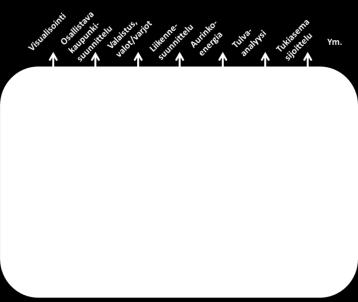

11 3D -kaupunkimallinnus tavoitetila 1. 3D:n mahdollisuudet kaupunkisuunnittelussa ja kehittämisessä. Päähyödyntäjänä Oulun kaupunki 3D- malli (LOD 1-2) Paikkatietodatat (Locus, NIS, CIVIL) Suunnittelutoimisto 1 Jalostaminen /parantaminen Perus- 3D-mallin generointi paikkatiedosta Mallin ja tietojen ylläpito Suunnittelutoimisto 2 3D-malli (LOD3-4) Suunnittelutoimisto n 3.KÄYTTÖKOHDE: Kaupunkisuunnitteluun ja sen toteutuksen seurantaan 1. KÄYTTÖKOHDE Suunnittelun pohjaksi suunnittelutoimistoille 3D mallin Julkaisu 2. KÄYTTÖKOHDE Soveltuvin osin avoimeen innovointiin - kunnossapito - reaaliaikainen liikennetieto D:n mahdollisuudet uusien palveluiden kehittämisessä. Päähyödyntäjänä yksityinen sektori/ teollisuus Uudet palvelut, esim. oman rakennuksen elinkaaren hallintaan, osallistava kaupunkisuunnittelu, E-turismi, taide ja kulttuuri, tapahtumat, kansalaiset, yhdistykset kaupalliset palvelut, GIS, koulutus Käyttö liittymä Käyttö liittymä Käyttö liittymä Rakentaminen, kaavoitus, ympäristösuunnittelu, KVP, RV avoimen datan lähteet

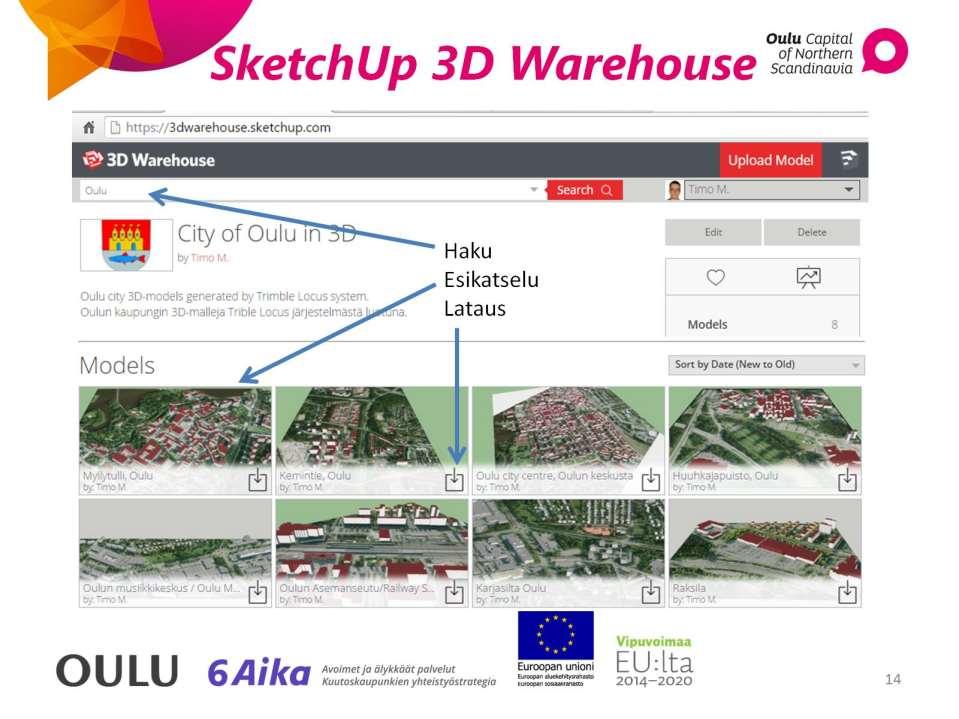

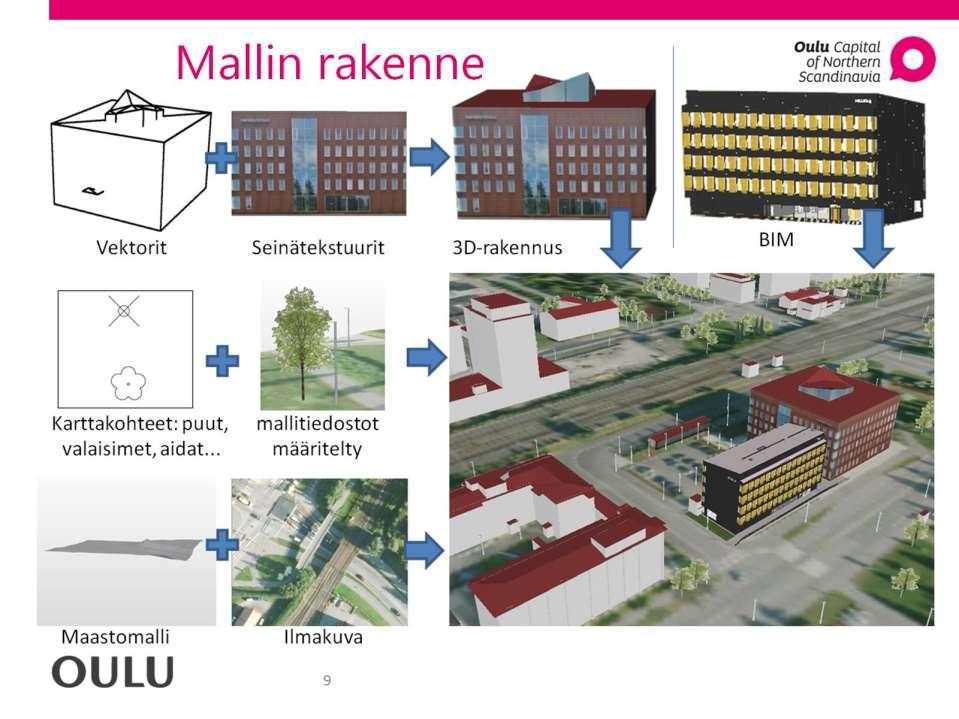

12 Perinteinen mittaus 3D kaupunkimallinnus -toteutus Valmis BIM malli Sovellukset Unity5 Pelit Laserkeilaus Luokittelu Vektorointi Kolmiointi Paikkatieto LOCUS 3D -malli SketchUp Jakelu SketchUp Warehouse Lataus Ilmavalokuvaus Fotogrammetria Pistepilvi Tietokanta Pinta/kuorimalli AvoinData Web julkaisu Mapgets Visualisointi TwinMotion Web sivut Kuvat Videot MITTAUS KÄSITTELY TALLENNUS 3D MALLI JULKAISU

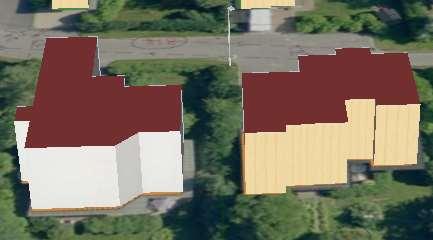

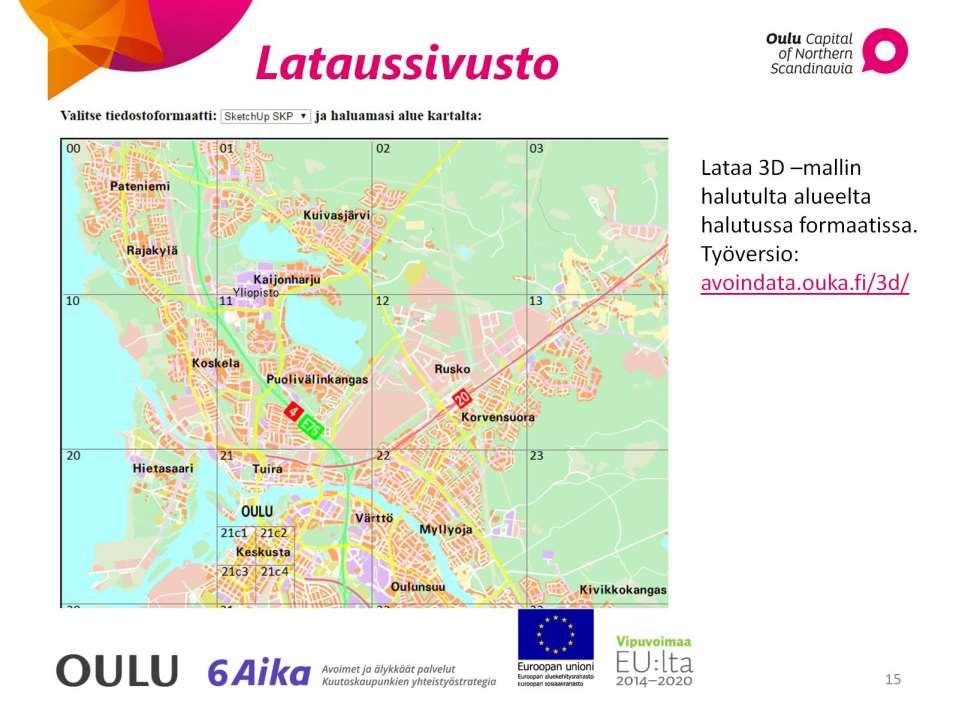

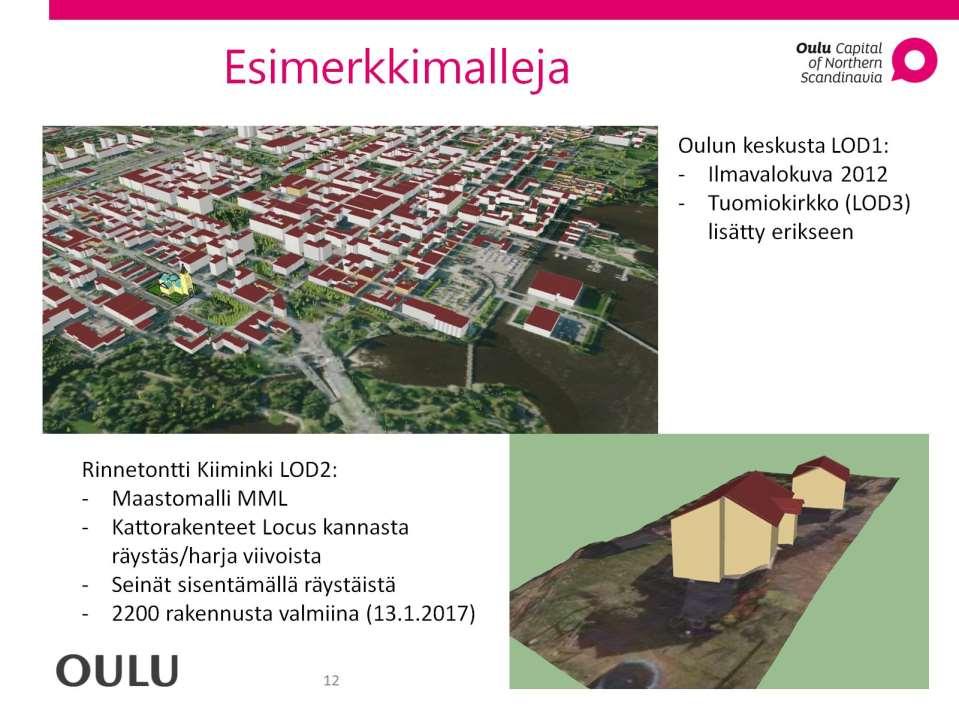

13 Saatavilla olevat tuotokset LOD1 taso LOD2 taso LOD3/4 taso Koko kaupungin alueelta automaattisesti (ilman lisätyötä) Ydinkeskustasta osin valmis (Radanvarsi) Valituista kohteista: (Kaleva, Marssirummuntie, Mannerheiminpuisto valmis) Seinätekstuurit valokuvista (LOD3) Sisätilat BIM -mallista (LOD4)

14

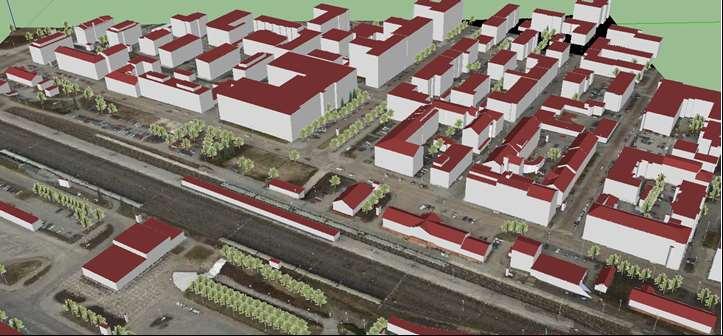

15 Ydinkeskusta LOD2 (Radanvarsi valmis)

16

17

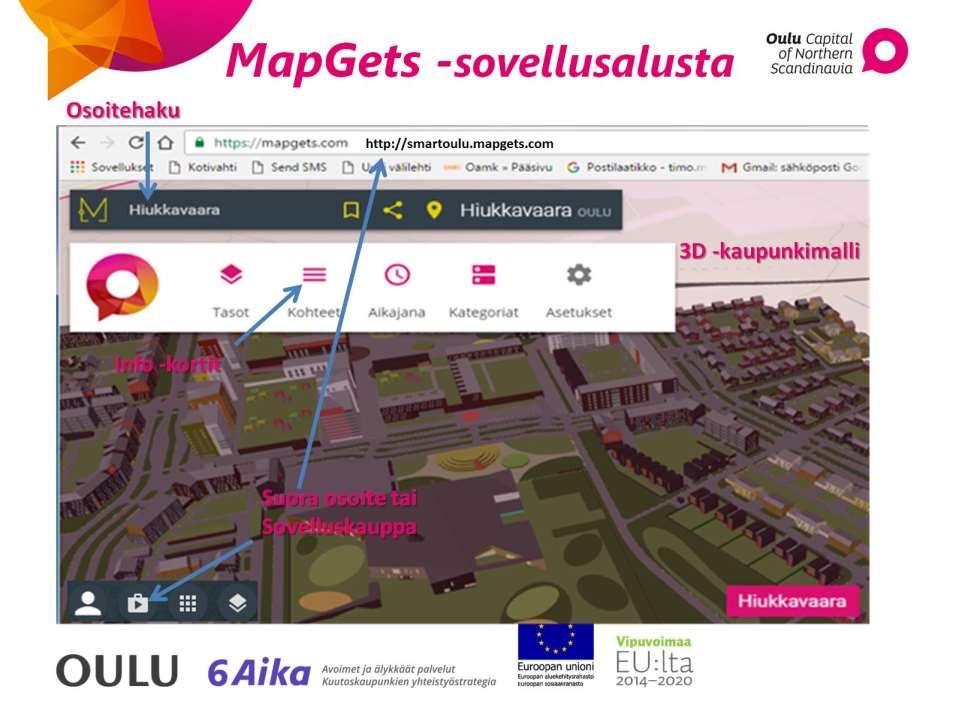

18 Esimerkkitapaukset Hiukkavaaran 3D-malli/J. Klami Vanhan Hiukkavaaran suunnittelupeli/j. Klami Mapgets/SmartOulu/T.Mukari Kalevan toimistorakennus/t.hiltunen Mannerheiminpuisto/T.Hiltunen Puistovahti AR/T.Hiltunen Muut kaupungit Helsinki 3D Vantaa Minecraft peli Espoo Tehtävä leppävaarassa Turku Sova 3D

19

20 AR/VR/MR -todellisuus Todellisuus Real World mallintamaton Lisätty todellisuus AugmentedReality (AR) Reaalimaailmaan tuotu virtuaaliosia Virtuaalitodellisuus VirtualReality (VR) täysin mallinnettu Lisätty virtuaalisuus AugmentedVirtuality Virtuaalimaailmaan tuotu reaaliosia Todellisuus Sekoitettu todellisuus MixedReality (MR) Virtuaalitod.

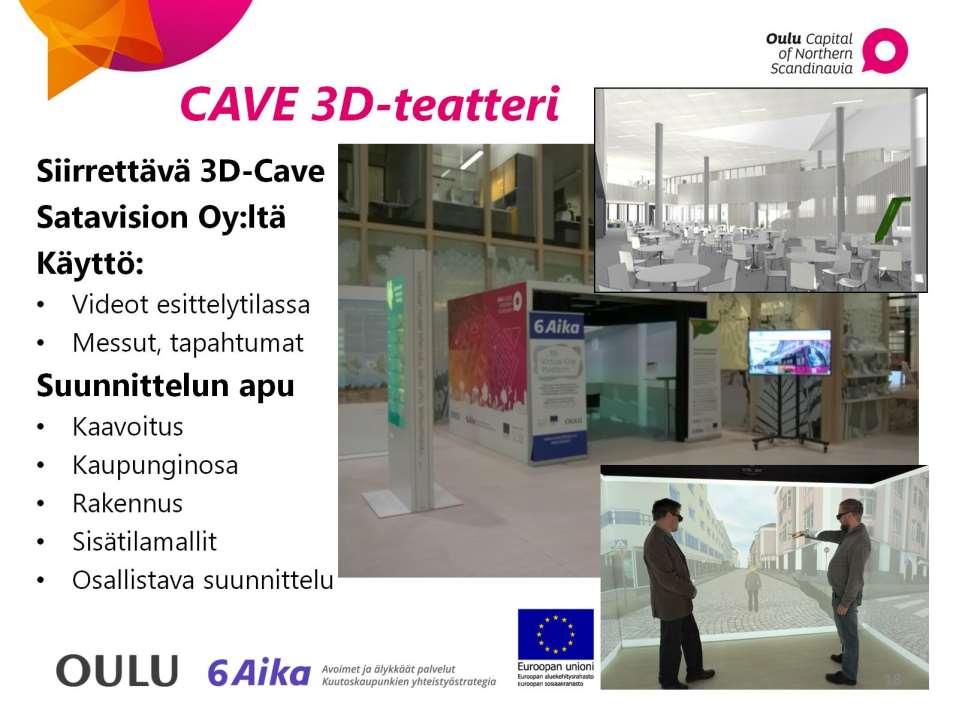

21 3D katselulaitteet CAVE 3D Teamwork Ryhmätyö Hololens 2D PAD 3D PC Immersiivisyys Läsnäolon tunne 3D Monitor Personal Henkilökohtainen Oculus, HTC Vive

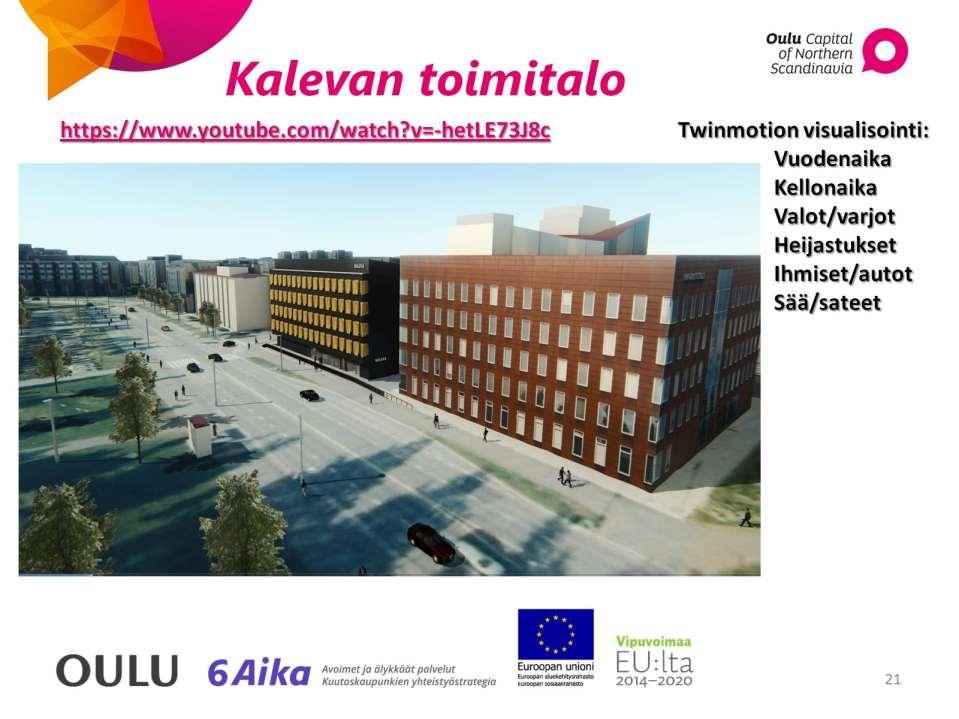

22

23

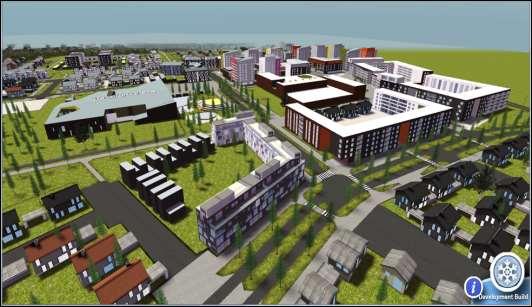

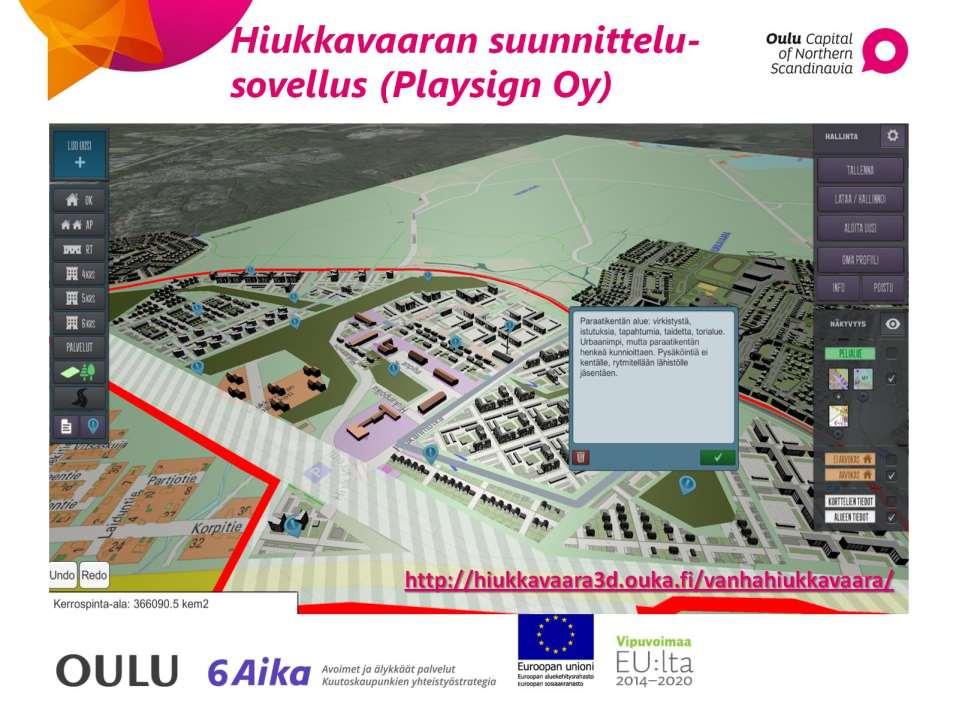

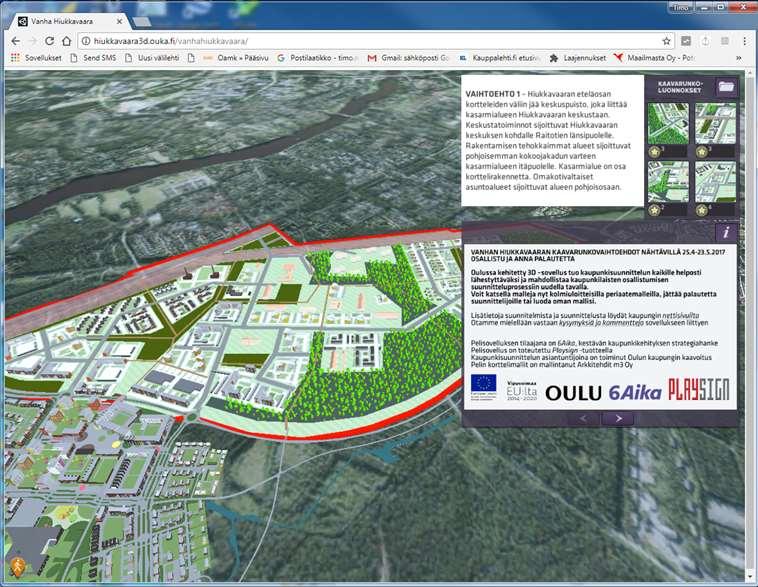

24 Kaavarunkovaihtoehtojen esitys Playsign/Unity -pelialustalla

25

26

27

28

29

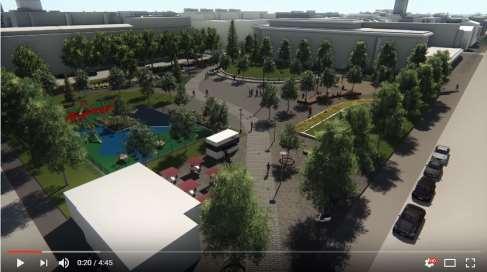

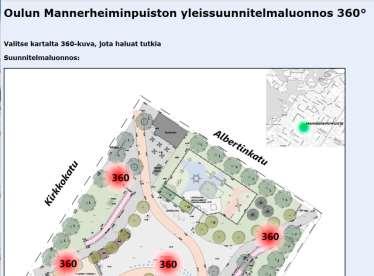

30 Mannerheimin puisto Esittelyvideo: youtube.com/ watch?v=6znhjxikzfg&t=16s 360 esittelysivu:

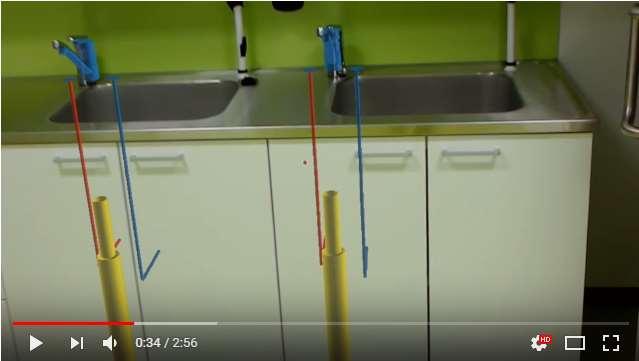

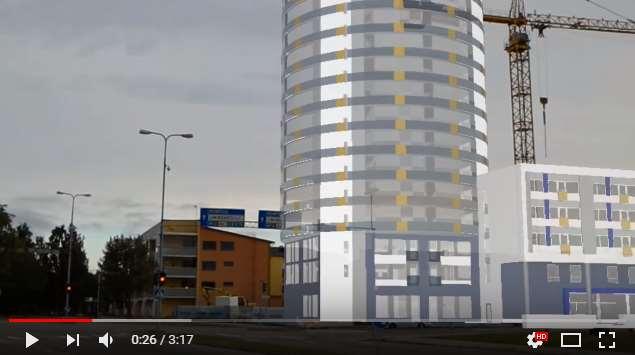

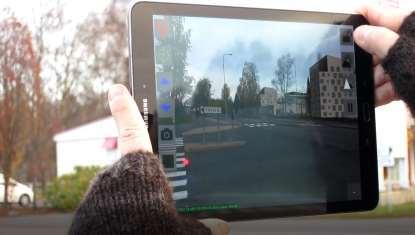

31 Hololens AR lasien kokeiluja Tuleva Puistovahti nähtynä paikoillaan Heinäpäässä Vesijohtojen paikannus Huikkavaaran monitoimitalossa

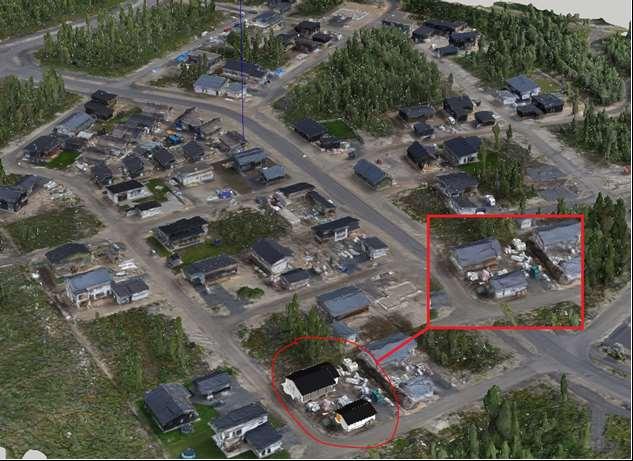

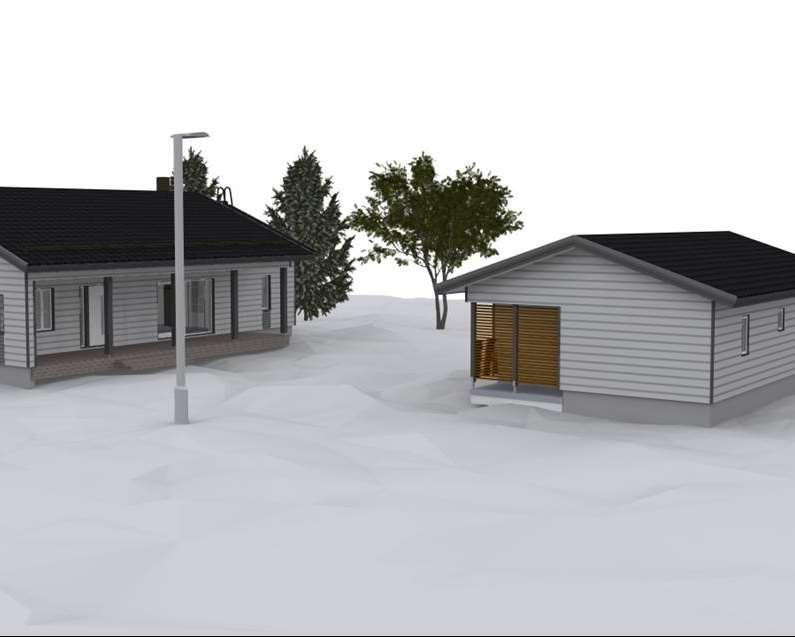

32 Marssirummuntie Kastellitalo
