1 FIN Käyttöohjeet + INSTRUCTIONS FOR PRODUCT DELIVERY... Page 3 Nr E.0 JUMBO 6000 Profiline (Type 548 : ) JUMBO 6600 Profiline (Type 549 : ) JUMBO 7200 Profiline (Type 550 : ) JUMBO 8000 Profiline (Type 551 : ) Noukinvaunu Ihre / Your / Votre Masch.Nr. Fgst.Ident.Nr.

2 Arvoisa viljelijä: Olette tehnyt hyvän valinnan, kun olette ostanut Pöttinger-koneen. Tarjoamme Teille laatua ja tehoa sekä luotettavan huollon. Jotta voisimme arvioida maatalouskoneidemme käyttöedellytyksiä ja ottaa tarpeet entistä paremmin huomioon uusien laitteiden suunnittelussa, pyydämme teiltä muutamia tietoja. Silloin voimme myös pitää Teidät ajan tasalla uutuukista. Tuotevastuu, tiedottamisvelvollisuus Valmistajan ja kauppiaan on annettava asiakkaalle laitten käyttöoheet ja perehdytettävä hänet käyttö-, turvallisuus- ja huoltomääräyksiin. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, tulee lomake A palauttaa allekirjoitettuna maahantuojalle. B-osa jää kauppiaalle ja C asiakkaalle. Tuotevastuulain puitteissa jokainen viljelijä on yrittäjä. Tuotevastuulain mukainen tuotevahinko on koneen aiheuttama vahinko, mutta ei kuiteenkaan siinä syntyvä. Im Sinne des Produkthaftungsgesetzes ist jeder Landwirt Unternehmer. Ein Sachschaden im Sinne des Produkthaftungsgesetzes ist ein Schaden, der durch eine Maschine entsteht, nicht aber an dieser entsteht; für die Haftung ist ein Selbstbehalt vorgesehen (Euro 500,-). Unternehmerische Sachschäden im Sinne des Produkthaftungsgesetzes sind von der Haftung ausgeschlossen. HUOMIO! Jos kone myöhemmin vaihtaa omistajaa, on käyttöohjeet toimitettava koneen mukana ja uuden käyttäjän tulee perehtyä mainittuihin määräyksiin. ALLG. / SEITE 2 /

3 TAVARAN VASTAANOTTAMI SEN OHJEET Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Pyydämme Teitä, tuotevastuulain mukaisesti tarkistamaan seuraavat kohdat. Merkitse rastilla läpikäydyt kohdat. X Kone todettu lähetyslistan mukaiseksi. Kaikki mukaan pakatut osat on poistettu koneesta. Kaikki turvallisuuteen liittyvät laitteet, voimansiirtoakseli ja käyttölaitteet ovat mukana. Koneen käyttö, käyttöön otto ja huolto sekä käyttöohjeen antamat ohjeet on asiakkaan kanssa läpikäyty ja hänelle selitetty. Renkaiden oikea ilmanpaine on tarkistettu. Ohjeet annettu oikeasta voimanoton pyörimisnopeudesta. Sähkölaitteiden toiminta selostettu ja kokeiltu. Hydrauliikan liitännät traktoriin suoritettu ja kokeiltu. Hydrauliset toiminnot (vetopuomi, peräportin avaaminen jne.) näytetty ja selitetty Pyörämuttereiden kireys on tarkistettu. Käsi- ja käyttöjarrun toiminta kokeiltu. Oikea voimanoton pyörimisnopeus on ilmoitettu asiakkaalle. Mekaaninen toiminta (peräportin avaaminen, silppurin päälle- ja poiskääntäminen jne) näytetty ja selostettu. Koeajo suoritettu eikä ongelmia ole havaittu. Toimintaa selostettu koeajon aikana. Sullojan automaattinen käynnistys/pysäytys kokeiltu. Silppuriterien irrotus ja asennus selitetty. Kääntö työ- ja kuljetusasentoon selitetty. Sähköinen kytkentä traktoriin suoritettu ja oikea kytkentä kokeiltu (54 g yhdistetty). Noudata käyttöohjeen ohjeita! Kone sovitettu traktoriin: vetopuomin korkeus, hallintalaitteiden asennus. Tietoa lisä- ja valinnaisvarusteista annettu Määräys käyttöohjeen lukemisesta on annettu. Voimansiirtoakselin oikea pituus todettu ja varokytkin kokeiltu. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja - C asiakkaalle Dokum D Anhänger - 3 -

4 SISÄLLYSLUETTELLO Sisällysluettello Tarrojen selitykset... 5 Työturvallisuusohjeita... 5 Yleisiä turvaohjeita vaunun käyttäjälle... 6 Ennen vaunun käyttöönottoa... 6 Tarkistukset ennen käyttöönottoa... 6 Hydrauliikan liitäntä... 7 Hydrauliikkaletkujen kytkentä... 7 Jänniteliitäntä... 8 Vaunun sähköinen liitäntä traktoriin... 8 Ohjausyksikön asentaminen... 8 Seisontatuen käyttö... 9 Vetoaisan sovitus traktorin vetolaitteeseen... 9 Letkupidikkeen säätö... 9 Noukkimen joustovaran säätö (Mitta M = 460 mm) Nivelakselin sovittaminen Vaunun pysäköiminen Zug-Kugelkupplung Silppurikoneisto Tärkeää! Teräpalkit lukitaan tapeilla Teräpalkin kääntäminen Teräpalkin säätö Terien säätö Terien ja sullojaroottorin etäisyyden tarkistaminen Sähköhydrauliikka Ohjausyksikkö D nopeuksinen pohjakuljetin (lisävar.) Ohjausyksikkö L Ohjausyksikön toiminta Teräpalkin yläpuolisten kytkimien (57) käyttö Ohjeita syöttökanavan tukkeutuessa Kuormausautomatiikka Toimintahäiriöt ja toimenpiteet sähköhäiriön sattuessa Pohjakuljettimen säätömahdollisuudet Purkukelojen irrotus Pohjakuljettimen kytkentä Paineöljykytkimen asennus Kuormauksen aloittaminen Huomioitavaa kuormauksen aikana! Peräportti Vaunun tyhjennys Kitkakytkin (NS) Kuorman purkauksen lopettaminen Maantieajo Korokelaitojen nostaminen Yleisiä huolto-ohjeita Sivusuojusten avaaminen Ole varovainen kuormatilaan noustessa Hydrauliikka Vaunun puhdistaminen Jarrujen säätö Paineakku Huolto Tärkeää! Vaihteiston kiinnityksen tarkistus Ilmapalkeen puhdistus Rajakytkimen säätömitat Sähköpiirien suojaus Kaapimen irrotus Purkukelojen käyttöketjut Suodattimen vaihto Kulmavaihde Pyörät ja renkaat Yleistä Rengaspaineet Jarruletkujen liittäminen Paineilmajarrujärjestelmän huolto ja kunnossapito Jarruventtiilin vapaa-asento Vaunun pysäköinti Paineilman sulkuventtiili1) Tekniset tiedot JUMBO Tekniset tiedot JUMBO Tekniset tiedot JUMBO Tekniset tiedot JUMBO Asianmukainen käyttö Vaunun nosto: VOIMANSIIRTOAKSELI Lubrication chart B.0 INHALT - 4 -

5 VAROITUSTARRAT CE -merkintä Valmistaja toimesta koneeseen kiinnitetty CE -merkki ilmoittaa koneen EU -kone- ja muiden direktiivien vaatimuksenmukaisuusvakuutuksesta. EU -vaatimuksenmukaisuusvakuutus (kts. liite). EU -vaatimuksenmukaisuusvakuutuksen allekirjoittamisen myötä valmistaja todistaa, että kone täyttää kaikki turvallisuus - ja työturvallisuusvaatimukset.. Tarrojen selitykset Huolto- ja korjaustöiden ajaksi on moottori pysäytettävä ja avain irrotettava. Työturvallisuusohjeita Tässä käyttöohjeessa on kaikki kohdat merkitty tällä merkillä, joissa on noudatettava erityistä varovaisuutta Älä koske liikkuvia koneen osia. Odota, että osat ovat täysin pysähtyneet. Älä koskaan mene pyörivän noukkimen lähelle, jos voimanotto on kytketty. Varo pyöriviä koneen osia. Älä koskaan kosketa silppurikoneiston osia niin kauan, kun ne liikkuvat Älä nouse lavalle jos voimanotto ei ole kytketty irti tai traktorin moottori käy Älä oleskele vaunun takana peräportin läheisyydessä moottorin käydessä. Sulje peräportin salpa ennen huolto- tai korjaustöitä Varo - vaunun molemmin puolin olevat pultit on asennettava samalla tavalla muuten peräportti ja kääntöosat voivat vaurioitua; tästä syystä: - on pultit tarkistettava ennen peräportin hydrauliikan käyttöä AZB (544) - 5 -

6 VAUNUN KÄYTTÖÖNOTTO Yleisiä turvaohjeita vaunun käyttäjälle Ohjeita vaunun kuljettamiseksi Hinattava laite vaikuttaa edessä olevan koneen ajo-omi naisuuksiin. Hinattavat työkoneet voiva aiheuttaa kaatumisvaaran. Ajotapa on sovitettava maastoja tieolosuhteiden mukaan. Traktori on varustettava riittävällä lisäpainomäärällä ohjaus- ja jarrutusominai suuksien säilyttämiseksi (väh. 20% tyhjäpainosta etu akselilla). Kg 20% Henkilöiden kuljettaminen vaunulla ei ole sallittua. Ohjeita vaunun kytkemiseksi ja irrottamiseksi Kytkettäessä vaunua traktoriin on olemassa vaara jäädä puristuksiin! Älä seiso traktorin ja vaunun välissä kun traktori pe ruuttaa. Kukaan ei saa oleskella traktorin ja vaunun välissä ellei vaunun käsijarru ole kytketty tai jarrukiilat asetettu pyö rien eteen ja taakse. Voimansiirtoakselin saa kytkeä aino astaan moottori pysäytettynä. Vaunun pysäköinti Vaunua pysäköitäessä on V-akseli asetettava ohjeiden mukaan eli se on ripustettava ketjun varaan. Pyörimisen estoketjua (H) ei saa käyttää akselin ripusta miseen. Käytä vaunua ainoastaan tarkoituksen mukaiseen käyt töön! Tarkoituksenmukainen käyttö: kts. kohtaa Tekniset tiedot. Vaunun enimmäiskuormitusta (sallittua akselipainoa, kokonaispainoa) ei saa ylittää. Sallitut arvot on merkitty vaunun oikealle puolelle. Noudata myös traktorin sallittuja enimmäiskuormituk sia. Ajo yleisellä tiellä Noudata tieliikennelainsäädäntöä. Peräportti on aina lukittava ennen ajoa yleisellä tiellä. Valoja heijastinlaitteiden on oltava suorassa kulmassa tien pintaan nähden. Ennen vaunun käyttöönottoa a. Ennen vaunun käyttöönottoa on kuljettajan tutustutta va kaikkiin hallintalaitteisiin ja niiden käyttöön. Konetta käytettäessä on oppiminen liian myöhäistä. b. Tarkista aina ennen vaunun käyttöä, että se on liikenneja käyttöturvallinen. c. Ennen hydrauliikan käyttöä ja voimanoton kytkemistä on kaikki sivulliset ohjattava pois koneen lähettyviltä. Noukkimen, silppurin ja peräportin lähellä on olemassa puristus- ja leikkuuvaara. d. Ennen koneen käynnistämistä on kuljettajan varmis tuttava siitä, ettei kukaan jää koneen alle eikä edessä ole muita esteitä. Jos kuljettaja ei näe vaunun taakse on toisen henkilön annettava merkkejä peruutettaessa. e. Noudata vaunuun kiinnitetyissä tarroissa olevia ohjei ta. Tämän käyttöohjeen sivulla 4 on varoitustarrojen selitykset. f. Noudata myös käyttöohjeessa olevia käyttöturvalli suusohjeita. Tarkistukset ennen käyttöönottoa Alla olevat toimenpiteet on suoritettava ennen vaunun käyttöönottoa. Tarkemmat selostukset toimenpiteistä on tämän ohjekirjan seuraavissa kappaleissa. 1. Tarkista, että työturvallisuuteen liittyvät laitteet (suo jukset, peitteet ym.) ovat kunnossa. ja oikeassa asen nossa. 2. Voitele vaunu voitelukaavion mukaisesti. tarkista kul mavaihteiden öljymäärä ja tiiviys. 3. Tarkista, että renkaiden ilmanpaine on oikea. 4. Tarkista pyörämuttereiden kireys. 5. Valitse oikea voimanoton pyörintänopeus. 6. Kytke vaunun pistoke traktorin pistorasiaan ja kokeile toiminta. Noudata käyttöohjeen ohjeita.! 7. Sovita vaunu traktoriin: Vetoaisan korkeus Jarrunarun sijoitus Käsijarrukahvan asentaminen traktorin ohjaamoon 8. Kytke vaunu ainoastaan olemassa olevaan vetolait teeseen. 9. Varmista voimansiirtoakselin oikea pituus ja kokeile varokytkimen toiminta (kts. liite). 10. Kokeile sähkölaitteiden toiminta. 11. Kytke öljyletkut traktorin pikaliittimiin. Tarkista, ettei hydrauliletkuissa ole murtumia tai vauri oita. Varmista, että letkut on oikein kytketty. 12. Kaikki kääntyvät osat (takaportti, säätövipu) on lukit tava paikoilleen niin, etteivät ne itsestään pääse liikku maan. 13. Tarkista käsi- ja käyttöjarrun toiminta INBETRIEBNAHME (511) - 6 -

7 KYTKEMINEN TRAKTORIIN Hydrauliikan liitäntä Yksitoiminen venttiili Jos traktorissa on ainoastaan yksitoiminen venttiili on traktoriin ehdottomasti asennettava paluuliitin (T). Huomioi traktorit suljetulla hydrauliikkapiirillä JOHN-DEERE, CASE - MAXXUM, CASE - MAGNUM, FORD SERIE 40 SLE Ennen kytkemistä on hydrauliikkalohkossa oleva ruuvi (7) kierrettävä kokonaan sisään (7b). - Paineletku (1) asennetaan 1- toimisen venttiilin liittimeen 7 LS P T Suurempiläpimittainen paluuletku (2) kytketään traktorin paluuliittimeen. 7a 7b 7a Vakioasento avoimella hydrauliikkajärjestelmällä b Huomioi traktoreilla, joissa onsuljettu hydrauliikkajärjestelmä Kaksitoiminen venttiili - Sekä paineletku (1) että suurempiläpimittainen paluuletku (2) kytketään traktoriin. Ohje Jos öljy kuumenee käytön aikana on letkut liitettävä yksitoimiseen liittimeen sekä paluuliittimeen. Avoimen hydrauliikkajärjestelmän vakioasento Ruuvi (7) on tehtaalla käännetty tähän asentoon (7a). Huom! Ellei yllä mainittuja ohjeita noudateta on traktorin ylipaineventtiili jatkuvasti auki ja aiheuttaa öljyn kuumenemisen! LS = Kuormituksen aistiva Hydrauliikkaletkujen kytkentä - Ennen letkujen kytkemistä on voimanotto kytkettävä pois päältä - Ohjausventtiilin vipu (ST) asetetaan kellunta asentoon (vapaa-asentoon) ST - Puhdista liittimet huolellisesti ennen kytkemistä ERSTANBAU (548) - 7 -

8 KYTKEMINEN TRAKTORIIN Jänniteliitäntä Traktorin varusteet - Vaunun mukana seuraava 3-napainen pistorasia asennetaan traktorin takaosaan - Virran syöttö tapahtuu releen (9) kautta - Relettä ohjataan virtalukon (10) avulla - Johtimien poikkipinta-alan on oltava vähintään 4 mm2 - Virtapiirissä käytetään 16 A:n sulaketta (11) Katso kytkentäkaavio varaosaluettelon yhteydessä * Yllä mainitut toimenpiteet annetaan valtuutetun korjaamon tehtäväksi * Liitosta ei saa tehdä suoraan virtalukkoon (tulipalon vaara tai sähkölaitteiston vaurioitumisen vaara * Käytä ainoastaan alkuperäisiä sulakkeita. Liian voimakkaiden sulakkeiden käyttö voi rikkoa sähkölaitteiston! a POL "15/30" "31" + 12V= TD 52/97/12 Vaunun sähköinen liitäntä traktoriin - Kun yllä mainitut toimenpiteet on tehty liitetään 3-napainen pistoke traktorin pistorasiaan - Tarkista valolaitteiden toiminta Ohjausyksikön asentaminen - Asenna vaunun mukana seuraava kiinnike (13) sopivasti kuljettajan ulottuville traktorin ohjaamoon. - Asenna ohjausyksikkö (14) kiinnikkeeseen. ERSTANBAU (548) - 8 -

9 KYTKEMINEN TRAKTORIIN Vetoaisan sovitus traktorin vetolaitteeseen A - Maatalousvetolaitteen (A) korkeus säädetään niin, ettei vaunun vetoaisa A pääse koskettamaan voimansiirtoakselia. Huomioi erityisesti korkeussuunnassa säädettävä vetoaisa. Letkupidikkeen säätö - Letkupidike säädetään niin, että hydrauliikkaletkujen ja vetoaisan väli jää riittävän suureksi (A2). Seisontatuen käyttö - Kytke vaunu traktoriin - Käytä vaunun hydraulista vetoaisaa niin, että seisontatuki nousee maasta. Katso kohtaa Ohjausyksikön käyttö. - Irrota lukitustappi (1) ja käännä seisontatuki ylös ja lukitse se tähän asentoon. - Lukitse tappi (1) huolellisesti sokalla! ERSTANBAU (548) - 9 -

10 VETOAISA Mitta (M) = 460 mm Jotta noukin toimisi mahdollisimman hyvin, on mitan (M) oltava oikea vaunun ollessa kytkettynä traktoriin (noukkimen joustovara). Nivelakselin sovittaminen Nivelakselin lyhentäminen - katso liite B! Ohje: Jos pelto on kovin epätasainen on mittaa vähennettävä 1 cm (M= 470 mm). Noukkimen joustovaran säätö (Mitta M = 480 mm) - Kytke vaunu traktoriin - vetoaisan molempien sylinterien pitää olla lyhyimmässä asennossa. Säätö tehdään saman suuruisena molemmissa sylintereissä. - Löysää lukkomutteri (K) - Kiertämällä sylinterin m ä n n ä n v a r t t a ( 5 0 ) l y h e n n e t ä ä n t a i pidennetään vartta, k u n n e s m i t t a ( M ) saavutetaan - L u k k o m u t t e r i ( K ) kiristetään uudelleen. Käyttöönotto Ennen käyttöön ottoa on vaunun liikenneturvallisuus tarkistettava (valot, jarrujärjestelmä, suojukset...) Vaunun pysäköiminen Huom! Ainoastaan tyhjä vaunu saadaan jättää seisontatuen varaan. Varmista, ettei vaunu pääse liikkumaan! * Pysäköi vaunu tasaiselle ja tukevalle alustalle. Jos maa on pehmeää, on seisontatuen alle asetettava lauta tai levy vajoamisen estämiseksi. - Nosta vaunun etuosaa h i e m a n v e t o a i s a n hydrauliikan avulla. - Irrota lukitustappi (1). Käännä seisontatuki alas ja lukitse se uudelleen. - Varmista lukituspultti (1) sokalla! - Laske vaunun etuosa alas vetoaisahydrauliikan avulla. - Irrota hydrauliikkaletkut ja virtajohdot. Irrota tämän jälkeen vaunu DEICHSELEINSTELLUNG_

11 EINSTELLUNG DER ZUGDEICHSEL Zug-Kugelkupplung Hinweis Die Zug-Kugelkupplung darf nur mit Kupplungskugeln 80 der Fa. Scharmüller GmbH oder anderen genehmigten Kupplungskugeln (Kugeldurchmesser 80 mm) gekuppelt werden, die zu einer sicheren Aufnahme und Verriegelung geeignet sind. Wartung der Zug-Kugelkupplung Zu den allgemeinen Fahrzeugwartungen die Kontaktflächen im Kuppelpunkt schmieren die Befestigungsschrauben der Zug-Kugelkupplung auf festen Sitz überprüfen - lockere Schrauben und Muttern (Anzieh-Drehmoment kleiner als 120 Nm) durch neue ersetzen beschädigte, verformte oder verschlissene Zug-Kugelkupplungen erneuern. - Austausch nur durch Fachpersonal durchführen lassen! Reparaturen an der Zug-Kugelkupplung sind nicht zulässig Einsatzgrenzen der Zug-Kugelkupplung zulässige Höchstgeschwindigkeit zulässige Achslast zulässige Stützlast bis 25 km/h 26,5 t 2,0 t bis 40 km/h 22,0 t 2,0 t über 40 km/h ZUG-KUGELKUPPLUNG (548)

12 SILPPURIKONEISTO, TERÄPALKIT Silppurikoneisto Tärkeitä teräpalkin tarkistuksia ennen jokaista käyttökertaa - Lukitse tapit vasemmalla ja oikealla puolella (E2) - Terien kuluneisuus - Terien laukaisulaitteiden likaisuus - Riittävä maavara teräpalkin alla (A) Kun teräpalkki (A) on käännetty kokonaan alas ei vaunua saa siirtää. Tärkeää! Teräpalkit lukitaan tapeilla Asento E2 - koneen molemmin puolin - molemmat tapit lukitaan sokilla (V). V E2 V Muita ohjeita Teräpalkin huolto- ja korjaustöitä varten se voidaan kääntää ulos vasemmalle puolelle E2 Tällöin kaikkiin teriin pääsee käsiksi: - terien teroittamiseksi - terien irrottamiseksi ja asentamiseksi - puhdistamiseksi SCHNEIDWERK (548)

13 SILPPURIKONEISTO, TERÄPALKIT Teräpalkin kääntäminen 1. Teräpalkki käännetään ulos (A1) Teräpalkin ulos kääntäminen koneen vasemmalle puolelle 2. Tapin lukitus (E1) avataan koneen vasemmalla puolella. - Irrota sokka (V) ja avaa tapin lukitus E1 V Tapit lukitaan uudelleen sokilla (V). 3. Tapin lukitus (E1) avataan koneen oikealla puolella. 4. Teräpalkki käännetään niin pitkälle ulos, kunnes lukitus (3) kytkeytyy Näin teräpalkki lukkiutuu ulos käännettyyn asentoon vaunun vasemmalle puolelle. Teräpalkin sisään kääntö 1. Lukitus (3) vapautetaan 2. Teräpalkki käännetään kokonaan sisään 3. Lukitus koneen oikealla puolella - Tapit käännetään asentoon E2 - Molemmat tapit lukitaan sokilla (V). 4. Lukitus koneen oikealla puolella (E2) - Molemmat tapit lukitaan sokilla (V). V E SCHNEIDWERK (548)

14 SILPPURIKONEISTO, TERÄPALKIT Teräpalkin säätö Säätö tehdään niin, että runkoputki helposti asettuu noukinrungossa olevaan vastaavaan uraan (1), kun teräpalkki käännetään sisään. Säätö tehdään ruuvin (SK-4) avulla teräpalkin kääntöakselilla. Terien säätö Terät säädetään niin, että ne asettuvat keskelle (M) sullojaroottorin sormien väliin. K SK M K SK-2 Säätö 1. Lukkomutteri (K) avataan. 2. Ruuvia (SK-4) kierretään vastaavasti. Säätö tehdään niin, että teräpalkkia sisään käännettäessä sen runkoputki työnnetään liukupalaa pitkin. - runkoputki pitää olla n. 3 mm uran korkeimman kohdan alapuolella (katso piirros). 3. Ruuvi (SK-4) lukitaan lukkomutterilla (K) Terien keskitys (M) sullojaroottorin sormien väliin 1. Lukkomutteri (K) avataan. - koneen molemmin puolin 2. Ruuvi (SK-1, SK-2) kierretään hieman auki koneen toisella puolella. Kun teräpalkkia on siirrettävä vasemmalle: - ensin kierretään ruuvi (SK-1) ulos koneen vasemmalla puolella - sen jälkeen kierretään ruuvi (SK-2) ulos koneen oikealla puolella. Kiertämällä näitä ruuveja voidaan teräpalkkia siirtää niin, että terät asettuvat keskelle sullojasormien väliin. Kun teräpalkkia on siirrettävä oikealle: - ensin kierretään ruuvi (SK-2) ulos koneen oikealla puolella - sen jälkeen kierretään ruuvi (SK-1) ulos koneen oikealla puolella. 3. Molemmat ruuvit (SK-1 ja SK-2) kierretään kiinni rajoittimeen saakka. - Ruuveja ei kierretä tiukalle. 4. Molemmat ruuvit (SK-1 ja SK-2) lukitaan lukkomutterilla (K) mm SCHNEIDWERK (548)

15 SILPPURIKONEISTO, TERÄPALKIT Terien ja sullojaroottorin etäisyyden tarkistaminen Terien ja sullojaroottorin välinen etäisyys pitää olla vähintään 20 mm. - Rajoitinruuvia (SK-3) säädetään vastaavasti. Tarkistus 1. Teräpalkit käännetään sisään (työskentelyasento). 2. Tee silmämääräinen tarkistus Terien ja sullojaroottorin välinen etäisyys pitää olla vähintään 20 mm. min. 20 mm SK-3 K Etäisyyden säätö 1. Lukkomutteri (K) avataan. - teräpalkin molemmin puolin 2. Ruuvia (SK-3) kierretään, kunnes oikea etäisyys (20-30 mm) saavutetaan. - Molempia rajoitinruuveja säädetään niin, etteivät teräpalkit työskentelyasentoon käännettäessä kosketa muihin koneen osiin. 3. Rajoitinruuvit lukitaan lukkimuttereilla (K) SCHNEIDWERK (548)

16 SÄHKÖHYDRAULIIKKA Sähköhydrauliikka Turvallisuusohjeita Koska useampi henkilö voi käyttää vaunun toimintoja samanaikaisesti, on erityistä varovaisuutta noudatettava. Vaunun käytöstä on etukäteen sovittava. Esimerkki: On olemassa onnettomuusvaara, jos joku oleskelee vaunun takana ja kuljettaja käyttää ohjaamossa olevaa ohjausyksikköä (esim. avaa peräportin, kytkee voimanoton jne.) Ohjausyksikkö D Tätä ohjausyksikköä käytetään vaunuissa joissa on purkauskela. Ohjausyksikkö L Tätä ohjausyksikköä käytetään vakiovarusteena vaunuissa, joissa ei ole purkauskelaa. - Kuorman tyhjentämiseksi siirretään kytkin (A) taaksepäin. Kytkin kytkeytyy ja pohjakuljetin pyörii taaksepäin (KR). - Kuormaamiseksi, esim. Ilman täyttöautomatiikan käyttöä siirretään kytkin eteenpäin (B). Pohjakuljetin pyörii taaksepäin (KR) niin kauan, kun kytkin pidetään tässä asennossa. * Vaunun kuormaamiseksi ohjausyksikkö kytketään vaunun etuosan pistorasiaan (kohta 14b). Käyttöasennossa (ON) ovat kaikki toiminnot käytettävissä. * Ohjausyksikön toimintonäppäinten sijoittelu voi jossakin määrin poiketa kuvassa esitetystä, johtuen vaunun varustelusta. Seuraavat käyttöohjeet koskevat vaunuja, joissa on kaikki vakiovarusteet. - Kytkimen ollessa ala-asennossa (B) Pohjakuljetin pyörii eteenpäin (KV). KV KR KB KV-KR nopeuksinen pohjakuljetin (lisävar.) Pohjakuljettimen nopea alue toimii ainoastaan kuormaa purettaessa, ei kuormattaessa. Kuorman purkaminen aloitetaan aina hitaalla nopeusalueella. Vaihto kahden nopeusalueen (hidas / nopea) välillä tehdään näppäimillä ( 0 - B). Kun vaunun peräportti on suljettu, kytkeytyy järjestelmä automaattisesti kuljettimen hitaalle nopeusalueelle. Kytkinasennot A - 0 A Täyttöautomatiikka on käytössä 0 Täyttöautomatiikka pois käytöstä B Vaihto kahden pohjakuljetinnopeuden välillä (hidas / nopea) ELEK.HYD. (548)

17 SÄHKÖHYDRAULIIKKA Ohjausyksikön toiminta Turvallisuusohjeita peräporttia suljettaessa: ST Peräportti sulkeutuu asentoon C saakka omalla painollaan. Tässä asennossa C kytkeytyy kaksitoiminen hydrauliikka kytkimen (56) avulla ja peräportti sulkeutuu paineen avulla asentoon (G). - Hallintaventtiilin vipu (ST) asetetaan nostoasentoon ja lukitaan tähän asentoon. Vaunussa olevaan venttiililohkoon virtaa nyt öljyä. - Painettaessa ohjausyksikön näppäimiä voidaan vastaavia hydrauliikkatoimintoja käyttää. Toimintojen kytkennän aikana on pidettävä riittävä turvaväli! Esimerkki: On olemassa loukkaantumisvaara, jos joku oleskelee vaunun takana samalla kun kuljettaja käyttää toimintoja (avaa peräporttia, kytkee voimanottoa...) ohjaamossa. Kukaan ei saa olla peräportin avaamisen ja sulkemisen aikana sen lähistöllä! Älä seiso ylös nostetun peräportin alla! Ennen maantielle ajoa on peräportti suljettava ELEK.HYD. (548)

18 SÄHKÖHYDRAULIIKKA Peräportti - Kytkin siirretään asentoon (A) Peräportti nousee ylös asentoon D. Kytkimen yläpuolella oleva merkkivalo palaa peräportin ollessa yläasennossa. - Kytkin siirretään ala-asentoon (B) Peräportti laskee ja sulkeutuu. Kytkimen yläpuolinen valo sammuu, kun peräportti on täysin sulkeutunut. Peräportin sulkemiseen liittyvä turvaohje - katso edellinen sivu. TÄYSI Kun kuormattu materiaali painaa peräporttia tai alempaa purkukelaa, pysähtyy pohjakuljetin kytkimen avulla ja (FULL) - valo syttyy ohjausyksikössä. Valo sammuu vasta, kun noukin nostetaan. Pohjakuljetin voidaan käynnistää vasta, kun - peräportti on avattu - purkauskelat on käynnistetty Purkaustelat - Siirrä kytkin yläasentoon (A). P u r k u t e l a t kytkeytyvät. - Kytkin alaasennossa (B). Purkukelat kytkeytyvät pois. STOP -kytkin Tämä kytkin toimii hätäpysäytyskytkimenä. Kytkimellä pysäytetään pohjakuljetin ja purkutelat. Pysäytyskytkimessä oleva merkkivalo syttyy. Purkukelat voidaan käynnistää vasta, kun STOP -näppäintä on painettu uudelleen, jolloin merkkivalo sammuu. Huom! Pohjakuljettimen toiminta on ainoastaan keskeytetty. Jos kytkin on asennossa A ja STOP -näppäintä painetaan uudelleen käynnistyy myös pohjakuljetin uudelleen. KV KR KB KV-KR Noukkimen nosto ja lasku - Kytkimen ollessa alaasennossa (B) noukin laskee alas ja jää kellunta-asentoon. - Kytkimen ollessa yläasennossa (A) noukin nousee. Kun sullojan lukitusvipu on avatussa asennossa, käynnistyvät noukin ja sulloja automaattisesti (ainoastaan purkukelalla varustetut vaunut). Vetoaisa - Kytkimen ollessa yläasennossa (A) on vetoaisa ala-asennossa. - Kytkimen ollessa alaasennossa (B) nousee vetoaisa ylös. Ajettaessa maantiellä on vetoaisan sylinterin oltava lyhyimmässä asennossa. Kuormaus ilman kuormausautomatiikkaa - Vaunun kuormaamiseksi esim. Ilman kuormausautomatiikan käyttöä siirretään kytkin taaksepäin (A). Pohjakuljetin pyörii taaksepäin (KR) niin kauan kun kytkin on tässä asennossa. Vaunut purkuteloilla - Vaunun tyhjentämiseksi siirretään kytkin yläasentoon (A). Kytkin jää tähän asentoon ja pohjakuljetin pyörii taaksepäin (KR). - Siirrä kytkin etuasentoon (B) Pohjakuljetin pyörii eteenpäin (KV). Purkuteloihin vaikuttava paine alenee. - Pohjakuljettimen nopeuden säätö tehdään öljyn virtauksen säädöllä ELEK.HYD. (548)

19 SÄHKÖHYDRAULIIKKA Teräpalkin sisään- ja uloskääntö Sisäänkääntö - Siirrä kytkin vasemmalle (B) - terät kääntyvät sisään. Kytkimen yläpuolella oleva merkkivalo sammuu, kun terät ovat täysin syöttökanavassa. Kuormausautomatiikka Katso osaa Kuormausautomatiikka Teräpalkin uloskääntö nivelakselin varokytkimen toimiessa - Ohjausyksikön kytkin pidetään asennossa A ja samalla kytketään voimanotto uudelleen päälle. Teräpalkin sylinterin hydrauliikkapiiri jää paineettomaksi (kellunta) kytkimen asennossa A. Sullottavan materiaalin paineesta terät kääntyvät ulos. Kytkimen yläpuolella oleva valo palaa teräpalkin ollessa ulos käännettynä. OFF - ON Teräpalkin yläpuolisten kytkimien (57) käyttö Terien huollon aikana ne voidaan kääntää sisään ja ulos kytkimillä (57). * Kun traktorin moottori on pysäytetty - Kytkin siirretään asentoon OFF. Tällä tavalla estetään akun purkautuminen esim. yön aikana. Kytkimiä saa käyttää ainoastaan syöttökanavan ollessa tyhjä ja voimanoton ollessa irtikytkettynä! Huom! Ennen terien sisäänkääntöä on varmistettava, että ne ovat hyvässä kunnossa (vaurioituneet tai taipuneet terät). Ohjeita syöttökanavan tukkeutuessa Huom! Jos syöttökanava tukkeutuu ei oikeanpuoleista kytkintä saa käyttää sillä terät ovat kääntyneet ulos hydraulipainetta vasten. Ohje - Ohjausyksikön kytkin pidetään asennossa A ja samalla kytketään voimanotto. Teräpalkin sylinterin hydrauliikkapiiri jää paineettomaksi (kellunta) kytkimen asennossa A. Sullottavan materiaalin paineesta terät kääntyvät ulos. - Kun tukos on poistettu, käännetään terät uudelleen sisään (kytkinasento B) ELEK.HYD. (548)

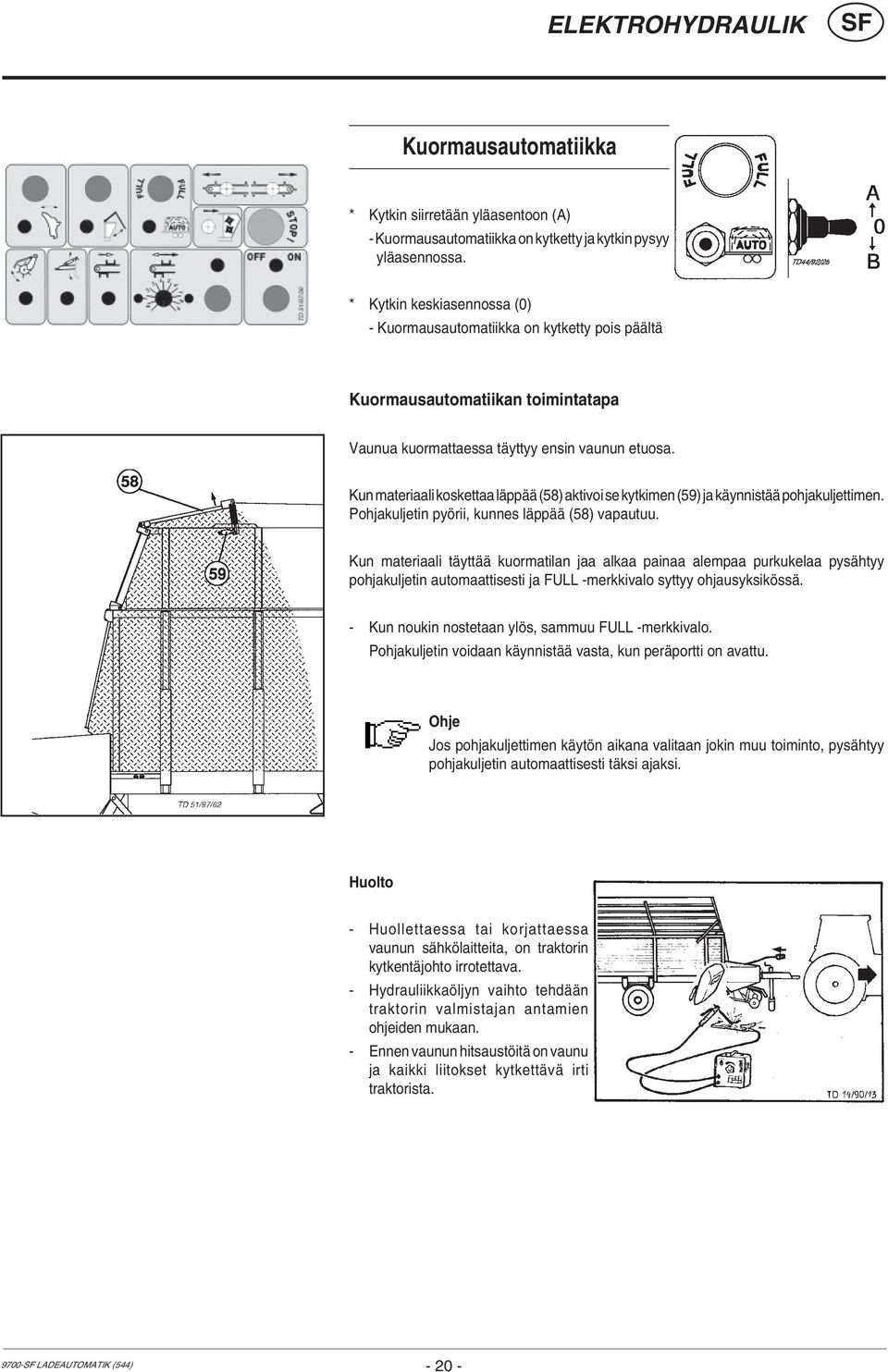

20 ELEKTROHYDRAULIK Kuormausautomatiikka * Kytkin siirretään yläasentoon (A) - Kuormausautomatiikka on kytketty ja kytkin pysyy yläasennossa. * Kytkin keskiasennossa (0) - Kuormausautomatiikka on kytketty pois päältä Kuormausautomatiikan toimintatapa Vaunua kuormattaessa täyttyy ensin vaunun etuosa. Kun materiaali koskettaa läppää (58) aktivoi se kytkimen (59) ja käynnistää pohjakuljettimen. Pohjakuljetin pyörii, kunnes läppää (58) vapautuu. Kun materiaali täyttää kuormatilan jaa alkaa painaa alempaa purkukelaa pysähtyy pohjakuljetin automaattisesti ja FULL -merkkivalo syttyy ohjausyksikössä. - Kun noukin nostetaan ylös, sammuu FULL -merkkivalo. Pohjakuljetin voidaan käynnistää vasta, kun peräportti on avattu. Ohje Jos pohjakuljettimen käytön aikana valitaan jokin muu toiminto, pysähtyy pohjakuljetin automaattisesti täksi ajaksi. Huolto - Huollettaessa tai korjattaessa vaunun sähkölaitteita, on traktorin kytkentäjohto irrotettava. - Hydrauliikkaöljyn vaihto tehdään traktorin valmistajan antamien ohjeiden mukaan. - Ennen vaunun hitsaustöitä on vaunu ja kaikki liitokset kytkettävä irti traktorista LADEAUTOMATIK (544)

21 ELEKTROHYDRAULIK Toimintahäiriöt ja toimenpiteet sähköhäiriön sattuessa * Jos sähköjärjestelmään tulee toimintahäiriö voidaan haluttua toimintoa käyttää käsikäytöllä. Hydrauliikkalohkot sijaitsevat vasemman etusuojuksen alla. Venttiilien painonappeja käytetään alla olevien kaaviokuvien mukaan. Käytettäessä venttiilejä käsikäytöllä, on turvaetäisyydet muistettava. KV KR KB KV-KR 1. Noukkimen nosto * Y5 ja Y6 - Noukin nousee Noukkimen lasku * Y6 - Noukin laskee 2. Purkukelat * Y4 ja Y7 - Purkukelat käynnistyvät Purkukelojen pysäyttäminen: - Y7 3. Vetoaisan nostaminen * Y5, Y8 ja Y9 - Vetoaisa nousee Vetoaisan laskeminen * Y4, Y8 ja Y9 - Vetoaisa laskee Teräpalkin sisäänkääntö * Y4, Y12 ja Y13 - Teräpalkki kääntyy sisään Teräpalkin uloskääntö * Y5, Y12 ja Y13 - Teräpalkki kääntyy ulos 7. Peräportin avaaminen * Y5, Y14 ja Y15 - Peräportti nousee asentoon D Peräportin sulkeminen * Paina nappeja (Y4, Y14 ja Y15) samanaikaisesti - Peräportti nousee sulkeutuu 8. Pohjakuljettimen käyttö * Y1 - Pohjakuljetin pyörii eteenpäin (KV). 9. Pohjakuljetin * Y2 - Pohjakuljetin pyörii taaksepäin 5. - Magneettivent Illi-Nappi Toimintakaavio Funktionsschaubild Y14 Y12 Y8 Y6 Y5 Y1 LS P T Y15 Y13 Y9 Y7 Y4 Y2 Noukin Purkutelat Vetoaisa Poik.kulj. oik. Poik.kulj. vas. Teräpalkki Peräportti Pohjakuljetin nosto lasku päälle pois nosto lasku päälle pois päälle pois sisään ulos auki kiinni siirto Pohjakuljetin kuormaus tyhjennys Kuormausautom. päälle pois MAGNETVENTILE Y1 FUNKTIONEN-PULT heben Pick-up senken ein Dosierer aus heben Knickdeichsel senken ein Querförderb.re aus ein Querförderb.li Schneidwerk Rückwand Kratzboden Kratzboden Ladeautomatik aus ein aus auf zu Vorlauf laden entladen ein aus Y2 Y4 Y5 Y6 Y7 Y8 Y9 Y10 Y11 Y12 Y13 Y14 Y15 TD 51/97/45 ( ) ELEKT. STÖRUNGEN (548)

22 POHJAKULJETTIMEN SÄÄTÖMAHDOLLISUUDET Pohjakuljettimen säätömahdollisuudet Säätö ohjausyksiköllä Tehdassäädöllä (0,6-1,7 A) pohjakuljettimen nopeus on useimpiin töihin sopiva. Tekniset tiedot: Säätövara Normaalisäätö 0-2,4 A 0,6-1,7 A Ongelmat: Kaikkia haluttuja pohjakuljettimen nopeuksia ei ohjausyksikön säätimellä (I) voi säätää - esim. nopeinta ja hitainta nopeutta. Johtuen traktorien hydrauliikan erilaisista tehoista voidaan näitä nopeuksia joutua säätämään. Toimenpide: ST Seuraavat toimenpiteet saa tehdä ainoastaan ammattitaitoinen asentaja! Varo! Pyöriviä koneen osia, pidä riittävä turvaetäisyys! 1. Valmistelut Avaa ohjausyksikön (14) kansi - Säädöt on tehtävä ohjausyksikön sisäosissa Kytke hydrauliikkaletkut ja sähköliitännät traktoriin. Käynnistä traktori - Säädä moottorin kierrosluvuksi 2000 r/min Siirrä hydrauliikan hallintavipu (ST) nostoasentoon ja lukitse se siihen. Näin vaunussa oleva ohjauslohko saa öljyä. Odota, kunnes öljy saavuttaa käyttölämpötilansa. 2. Pohjakuljettimen enimmäisnopeuden säätö Käännä virransäädin (I) täysin oikealle rajoitinta vasten = Pohjakuljettimen enimmäisnopeus Trimmerin (II) ruuvia kierretään ruuvitaltalla, kunnes suurin pohjakuljettimen nopeus on saavutettu - Älä käännä trimmeriä enempää, sillä se rajoittaa muuten säätimen (I) säätöaluetta 3. Pohjakuljettimen vähimmäisnopeuden säätö Käännä virransäädin (I) täysin vasemmalle rajoitinta vasten = Pohjakuljettimen vähimmäisnopeus Trimmerin (III) ruuvia kierretään ruuvitaltalla, kunnes pohjakuljetin pysähtyy 4. Asenna ohjausyksikön (14) kansi KR-EINSTELLUNG (546)

23 POWER CONTROL - OHJAUS FIN Ohjausyksikkö Näppäimet Näyttö: - WORK (käyttö) toiminto - DATA (tieto) toiminto - SET (asetus) toiminto - DIAG (vianetsintä) toiminto Kuormauksen näppäimet: - Automaattikuormaus - Pohjakuljettimen käyttö / Tyhjennys - Terien sisään kääntö - Terien ulos kääntö - Vetopuomin lasku - vaunun etuosa alas - Vetopuomin nosto - vaunun etuosa ylös - Noukkimen nosto - Noukkimen lasku Kuorman tyhjennyksen näppäimet: - Automaattinen tyhjennys - Pohjakuljettimen käyttö / lisävar. 2- nopeusmoott. hidas - nopea - STOP - Purkukelat päälle - pois - Poikittaiskuljettimen esivalinta / kuljettimen pysäytys - Poikittaiskuljetin vasemmalle / pohjakuljettimen nopeuden hidastaminen - Pohjakuljetin eteenpäin - Ohjaava akseli päälle pois - Poikittaiskuljetin oikealle / pohjakuljettimen nopeuden lisääminen - Takalaidan avaaminen - Takalaidan sulkeminen - Päälle - pois / valikon vaihto Turvallisuusohjeita Koska useampi henkilö voi käyttää vaunun toimintoja samanaikaisesti, on erityistä varovaisuutta noudatettava. Vaunun käytöstä on etukäteen sovittava. Esimerkki: On olemassa onnettomuusvaara, jos joku oleskelee vaunun takana ja kuljettaja käyttää ohjaamossa olevaa ohjausyksikköä (esim. avaa peräportin, kytkee voimanoton jne.) Ohjelmistoversio Näytöllä prosessorin ohjelmistoversio näkyy - tietovalikon oikeassa yläreunassa - kerran, TIETO näytön käynnistyksen jälkeen Näytöllä näkyy ohjausyksikön ohjelmistoversio - kun jännite on kytketty ja - kun ohjausyksikkö kytketään päälle 0400_FIN-Power-Control_

24 POWER CONTROL - OHJAUS FIN Power Control käyttöönotto Toimintojen käyttöön otto - painamalla lyhyesti näppäintä I/O Toiminnot käynnistyvät - KÄYTTÖ -näytöllä KÄYTTÖ -valikko kuormaustoiminnot 1. Kuormausautomatiikka Paina näppäintä - Kuormausautomatiikka kytketään päälle ja pois - Käytössä oleva kuormausautomatiikka näkyy näytössä Kuormausautomatiikan päälle- ja poiskytkentä on mahdollinen vain kun takalaita on suljettu! Ohje! Seuraavat käyttöohjeet koskevat vaunua, jossa on kaikki lisävarusteet. Painamalla lyhyesti näppäintä I/O - DATA näyttö näkyviin ja palaa 4 sek kuluttua - TYÖ näytölle tulee Kuormausautomatiikan etuja: - hyvin tiiviit kuormat - syöttökanavan tukoksen vaara vähenee - koko voimansiirron ylikuormituksen vaara vähenee - rehun hellävarainen käsittely - helpottaa kuljettajan työtä - parantaa kuormaustehoa Painamalla useamman kerran näppäintä I/O - näytöllä, tulee - ASETUS näyttö näkyviin Edelleen siirtyminen ASETUS -toiminnolle voidaan tehdä painamalla I/O. ASETUS -valikosta palataan KÄYTTÖ -valikkoon - painamalla I/O näppäintä 1,5 sekuntia. TIETO Kuormausautomatiikan ohjaus - alhaalla olevan tunnistinlevyn avulla - ylhäällä olevan tunnistuslevyn avulla Pohjakuljetin - kytkeytyy automaattisesti päälle - kuormattua materiaalia siirretään hieman taaksepäin - siirto toistuu, kunnes kuormatila on täynnä Vaunu on täynnä, kun - rehu - osuu alempaan purkukelaan tai - osuu takalaitaan (vaunut ilman purkukeloja) Kun vaunu on täyttynyt - näkyy näytöllä Full (täysi) -näyttö - kuormien laskurin lukema kasvaa yhdellä Toiminnot ja prosessori kytketään pois päältä - painamalla I/O näppäintä 3 sekuntia. VIANETSINTÄ (hälytykset) - hyväksytään painamalla näppäintä I/O Huom.! Kuormausautomatiikan päälle kytkentä tehdään vain kerran. - Kun vaunu on täyttynyt - Kuormausautomatiikka kytkeytyy automaattisesti pois päältä - Kuorman tyhjennyksen jälkeen - Kuormausautomatiikka kytkeytyy uudelleen automaattisesti päälle Säädöt säilyvät muistissa myös päälle- ja pois- kytkennän jälkeen. 0400_FIN-Power-Control_

25 POWER CONTROL - OHJAUS FIN 2. Pohjakuljettimen käyttö 5. Vetopuomin lasku Niin kauan kuin näppäintä painetaan - Noukinvaunun etuosa nousee Niin kauan kuin näppäintä painetaan - liikkuu pohjakuljetin enimmäisnopeudella vaunun takaosaa kohti. Pohjakuljetin pysähtyy (STOP -näyttö) - kun materiaali painaa purkukeloja vasten (kelojen painetunnistin toimii väh. 2 sekuntia) - öljynpainekytkin toimii (vaunu täynnä, Täysi -merkki näkyy) (käytettävissä myös tyhjennyksen aikana lyhytaikaisesti enimmäisnopeuteen vaihdettaessa.) Ohje! Pohjakuljetin pysähtyy kuitenkin kun kelan painetunnistin toimii. Pysäytystä ei näytetä näytöllä!) 6. Vetopuomin nosto Niin kauan kuin näppäintä painetaan - Noukinvaunun etuosa laskee 7. Noukkimen nosto Niin kauan kuin näppäintä painetaan - noukin nousee 8. Noukkimen lasku Paina näppäintä lyhyesti - noukin laskee ja jää kellunta-asentoon - näyttö on näkyvissä 3. Terien sisään kääntö Niin kauan kuin näppäintä painetaan - kääntyvät terät syöttökanavaan Elleivät terät ole kokonaan sisään käännetty - on näyttö näkyvissä 4. Terien ulos kääntö Niin kauan kuin näppäintä painetaan - kääntyvät terät paineettomina ulos syöttökanavasta; ellei paineeton ulos kääntö ole mahdollinen, on käytettävä ulkopuolisia terien hallintakytkimiä. Elleivät terät ole kokonaan käännetty ulos - näyttö on näkyvissä 0400_FIN-Power-Control_

26 POWER CONTROL - OHJAUS FIN KÄYTTÖ -valikko purkutoiminnot 1. Tyhjennysautomatiikka 2. Tyhjennys pohjakuljettimella / 2-nopeuksinen moottori Paina näppäintä lyhyesti - Kuormausautomatiikka kytketään päälle tai pois - käytössä oleva tyhjennysautomatiikka näkyy näytössä Automaattityhjennyksen etuja - Nopea, tehokas ja tasainen tyhjennys - Syöttökanavan tukoksen vaara vähenee - Rehun hellävarainen käsittely tyhjennyksen aikana Paina näppäintä lyhyesti - pohjakuljetin kytketään päälle ja pois - näyttö on näkyvissä - hidas tai nopea nopeus Hitaalla nopeudella (kilpikonna) - Nopeuden säätö painamalla pitemmän aikaa "+" tai "-" näppäimiä. Nopealla nopeudella (jänis) - pohjakuljetin toimii enimmäisnopeudella - pyörimisnopeuden näyttöarvo jää käyttöön Tyhjennysautomatiikan toiminnot 1. Takalaidan avaaminen 1) Huom! Takalaita kääntyy täysin ylös. 2. Poikittaiskuljettimen käynnistäminen 2) 3. Pohjakuljetin pyörii lyhyen aikaa eteenpäin 3) - rehun paine purkukeloja vasten vähenee 4. Purkutelat käynnistyvät 3) 5. Pohjakuljetin lukitaan tyhjennysasentoon Jos tyhjennyksen aikana lyhytaikaisesti painetaan näppäintä Takalaidan sulkeminen : - merkki vilkkuu näytössä - avoinna oleva takalaita sulkeutuu hitaasti. Kuorman purkua ei tässä vaiheessa vielä keskeytetä! - Jos takalaita saavuttaa alemman asentonsa (rako n. 10 cm) - Seuraavat toiminnot pysäytetään: - pohjakuljetin - purkukelat - poikittaiskuljetin - takalaidan sulkuhydrauliikan paine vapautuu. - vasta kun näytöllä oleva merkki sammuu, on takalaita kiinni. Pohjakuljettimen pysäyttäminen "Stop", tai "pohjakuljettimen Eteenpäin" pyörityksen näppäimillä. Pohjakuljettimen taaksepäin pyörityksen lyhytaikainen pysäyttäminen - noukinta nostamalla - avaamalla takalaita - kääntämällä terät sisään - laitojen korotusosia nostamalla tai laskemalla - kytkemällä purkukelat päälle - lukitsemalla ohjaava teliakselisto - kytkemällä poikittaiskuljetin mekaanisesti Pohjakuljetin käynnistyy ainoastaan, kun muut hydrauliikkatoiminnot eivät ole käytössä. Ohje! Jos rehun paine purkukeloja vasten on liian suuri, ei pohjakuljetin käynnisty (purkukelan painetunnistin). Tämä ei näy näytöllä. Pohjakuljetin voidaan käynnistää vaunun tyhjentämiseksi ainoastaan kun takalaita on auki. 3. Pohjakuljetin eteenpäin Huom! Tyhjennysautomatiikan käynnistys -toiminto on käytössä vasta 0,8 sekunnin viiveen jälkeen (maatiekuljetuksen turvatoiminto). Niin kauan kuin näppäintä painetaan - pohjakuljetin pyörii enimmäisnopeudella eteenpäin, noukinta kohti - näytöllä näkyy pyörimissuunta 1) vain vaunuissa ilman poikittaiskuljetinta tai jos kuljetin ei ole käytössä 2) vain poikittaiskuljettimella varustetuissa vaunuissa 3) vain purkukeloilla varustetuissa vaunuissa 0400_FIN-Power-Control_

27 POWER CONTROL - OHJAUS FIN 4. Purkukelat 6. Ohjaava teliakseli Paina näppäintä lyhyesti - Purkukelat kytketään päälle ja pois - Käytössä olevien purkukelojen merkki näkyy näytöllä Paina näppäintä - teliakseliston ohjaus kytketään päälle ja pois. - tila (vapautettu) tai (lukittu), näkyy näytöllä Ohje! Purkukelat voidaan käynnistää ainoastaan kun takalaita on auki. Huomio! Kun ohjaava akseli on hydraulisesti lukittu tai vapautettu. Näppäimistön muut toiminnot ovat hetkellisesti estettyjä. 5. Poikittaiskuljetin Turvallisuusohje! Ennen maantiellä ajoa on automaattisen teliakseliston ohjaustoiminto tarkistettava (lyhyt peruutus, jolloin ohjaavan akselin pitää lukkiutua). Huom! Ajettaessa rinteissä, laakasiilossa ja suurella ajonopeudella maantiellä, on ohjaava akseli aina lukittava! Paina näppäintä lyhyesti - paina sen jälkeen 5 sekunnin kuluessa suuntanäppäintä oikealle" tai vasemmalle". - näyttö on näkyvissä Näppäimen uudelleen painaminen - pysäyttää poikittaiskuljettimen Automaattisia tyhjennystoimintoja voidaan käyttää yhdessä poikittaiskuljettimen kanssa seuraavasti: - tyhjennysautomatiikan käynnistys näppäimellä - tilan arviointi - jos poikittaiskuljetin toimii, ohitetaan takalaidan avaustoiminto - jos poikittaiskuljetin ei toimi, avautuu ensin takalaita. Näppäilyjärjestys - poikittaiskuljettimen näppäin - "vasen" tai oikea näppäin - Tyhjennysautomatiikan" näppäin Poikittaiskuljetin voidaan käynnistää ainoastaan, kun takalaita on auki. 7. Takalaidan avaaminen Niin kauan kuin näppäintä painetaan - avautuu takalaita - lukitsematon takalaita näkyy näytöllä Huom! Takalaidan avaus -toiminto alkaa vasta 0,8 sekunnin viiveen jälkeen (maatiekuljetuksen turvatoiminto). 0400_FIN-Power-Control_

28 POWER CONTROL - OHJAUS FIN 8. Takalaidan sulkeminen SET (asetus) toiminto Erillisten asetustoimintojen edelleen kytkentä tehdään näppäimellä I/O. Takalaidan sulkeminen - avoinna oleva takalaita sulkeutuu hitaasti. - takalaita sulkeutuu ala-asentoon (aukko noin 10 cm) - hydrauliikan toiminta kytkeytyy - takalaita sulkeutuu hydrauliikan paineen avulla - Sitä ennen purkukelat, poikittais- ja pohjakuljetin pysähtyy. Huomio! Automaattinen sulkutoiminto. Takalaidan sulkemisen aikana vilkkuu takalaidan sulkemisen merkki näytöllä. Takalaidan sulkuautomatiikka keskeytetään näppäimillä,, tai 1. Kuormatilan valaistus Valintanuoli on kuormatilan valaistuksen merkin kohdalla - Käyttö aloitetaan "+" näppäimellä - Käyttö lopetetaan "-" näppäimellä Kuormatilan valaistus on esivalittava toiminto - voidaan kytkeä ainoastaan, kun takalaita on auki 2. Säilöntäaineen levitys Valintanuoli on säilöntäaineen lisäysmerkin kohdalla - Käyttö aloitetaan "+" näppäimellä - Käyttö lopetetaan "-" näppäimellä 9. Stop Lyhyt näppäinpainallus - Kaikki toimintojen käytöt pysähtyvät. - Kytkee nyt käytössä olevat automatiikkatoiminnot pois päältä. 10. Siirto vasemmalle / vähennys Käytetään esivalitun toiminnon suorittamiseksi - arvo alenee - siirto vasemmalle Säilöntäaineen levitys on esivalittava toiminto - voidaan käyttää ainoastaan kun noukin on toiminnassa 3. Korotuslaitojen käyttö Valintanuoli on korotuslaitojen käytön merkin kohdalla - laitojen nosto "+" näppäimellä - laitojen lasku "-" näppäimellä 11. Siirto oikealle / lisäys Käytetään esivalitun toiminnon suorittamiseksi - arvo suurenee - siirto oikealle Järjestelmään kuuluvaa venttiiliä käytetään 3 sekunnin ajan. Tarvittaessa on toiminto toistettava. Huomio! Kun korotuslaitoja käytetään hydrauliikan avulla, on näppäimistön käyttö muihin toimintoihin lyhytaikaisesti estetty. 0400_FIN-Power-Control_

29 POWER CONTROL - OHJAUS FIN 4. Käyttötietojen päivälaskurin nollaaminen Valintanuoli on käyttötietojen merkin kohdalla - Käyttö aloitetaan "+" näppäimellä - Käyttö lopetetaan "-" näppäimellä Porrastuksen 1 tai 19 säätö SET (asetus) näppäimellä Portaan 1 valinta - Pohjakuljettimen nopeutta - vähennetään "-" näppäimellä - pohjakuljettimen pitää vielä liikkua vähimmäisnopeudella. - vastaa porrasta 1 Merkit Asetus -toiminnon lopettamisen yhteydessä "0 L" ja "0 h" = päivälaskuri on nollattu "L XX" ja "h I.X" = päivälaskuria ei ole nollattu Portaan 19 valinta - Pohjakuljettimen nopeutta - lisätään "+" näppäimellä 5. Pohjakuljettimen käyttöajan säätö Valintanuoli on pohjakuljettimen käyttöajan merkin kohdalla - pohjakuljettimen pitää liikkua hieman enimmäisnopeutta hitaammalla nopeudella - vastaa porrasta 19-0,1 sekunnin lisäys "+" näppäimellä - 0,1 sekunnin vähennys "-" näppäimellä Näytöllä näkyy prosenttiarvo, jolla pohjakuljettimen venttiiliä säädetään. - purkukelojen kuormituksen poistaminen tyhjennysautomatiikalla - säätövara 0,1-1 sekunti 6. Pohjakuljettimen nopeuden sovittaminen Pohjakuljettimen nopeusporrastuksen sovittaminen traktorihydrauliikan mukaan. Huom! Varmista, ennen sovitusta, että pohjakuljetin pääsee vapaasti liikkumaan. Uuden säädetyn arvon käyttöönotto - näppäimellä Keskeytys ilman uuden arvon käyttöön ottoa - näppäimellä Sovituksen aikana hydraulimoottori pyörii suljetusta takalaidasta ja täydestä kuormasta huolimatta. Paina näppäintä kahdeksan sekuntia - pohjakuljettimen porrastuksen merkit 1 ja 19 korostuvat 0400_FIN-Power-Control_

30 POWER CONTROL - OHJAUS FIN Vianetsintätoiminnot Prosessori valvoo seuraavia kytkentöjä - käyttöjännitettä - jännitteen syöttöä tunnistimille - oikosulkuja maadoitukseen tai 12 V - kaapelivaurioita ja - ylikuormitusta Kun vika havaitaan - näkyy näytöllä vikailmoitus - kuuluu hälytysääni - vastaava merkki korostetaan Vianetsintätoiminto voidaan kytkeä pois päältä jokaisen erillisen toiminnon kohdalla. Prosessorin uudelleen käynnistys on tarpeen, kun - toiminnon kytkentäjännitteen rele on kytketty pois päältä yli 2 sekuntia, esim. käyttöjännitteen ollessa liian alhainen. Releitä ei turvallisuussyistä itsenäisesti aktivoida. Vikamerkit (vasemmalta oikealle) - Noukkimen venttiili - Purkukelojen venttiili - Vetopuomin venttiili - Poikittaiskuljettimen venttiili (venttiili 1 mekaanisella poikittaiskuljettimella) Proportionaaliventtiili hydr. poikittaiskuljettimella) - Silppurin venttiili - Takalaidan venttiili - Pohjakuljettimen 2. portaan venttiili - Ohjaavan teliakselin venttiili - Laitojen korotusosien venttiili - Kuormatilan valaistus - Säilöntäaineen levityksen ulostulo - Jakoventtiili (Y3 tai Y4) - Poikittaiskuljettimen venttiili (Venttiili 2) - Proportionaaliventtiili (pohjakuljettimen käyttö) - Tunnistimen syöttöjännite - Käyttöjännite Vika kuitataan näppäimellä I/O. Kuitattua vikaa ei näytetä uudelleen seuraavaan prosessorin käynnistämiseen saakka. Toiminnon vianetsinnän kytkeminen pois päältä Vialliseksi havaitun ja kuljettajan toimesta kuitatun toiminnon vianetsintä voidaan kytkeä pois päältä. Kuittauksen jälkeen Paina näppäintä - näkyy ASETUS -näytöllä 12 sekunnin ajan Aikaisemmin käytöstä poistetun toiminnon esto tallennetaan pysyvästi ja se ilmaistaan lyhyellä äänimerkillä. Pitkäaikaiseen toiminnon estoon ei ole venttiiliä (vaunun lisävarusteet) Ohje! Jännitteen syötön ja tunnistimien jännitteen syötön hälytystä ei voi kytkeä pois päältä. (Jos jännitteen syötön hälytys kuuluu jokaisen käynnistyskerran yhteydessä, irrota 3-napainen pistoke ja kytke kaapeli suoraan traktorin akkuun. Katso kohta Vaunun kytkentä traktoriin. 0400_FIN-Power-Control_

31 PURKUKELAT Purkukelojen irrotus 1. Avaa vaunun peräportti 2. Ketjun kiristin (58) löysätään ja käyttöketju (1) irrotetaan Irrota sivupelti (2) molemmin puolin. Huom! Jousen esikiristyksen (X) säätöä ei saa muuttaa. 4. Ylemmän purkukelan irrotus Seuraavat ruuvit irrotetaan molemmin puolin: - kolme ruuvia (SK-3) laakerilaipasta - kaksi ruuvia (SK-2) suojalevystä Alemman purkukelan irrottaminen - kaksi ruuvia (SK-2) irrotetaan suojalevystä molemmin puolin 6. Irrota purkukelat taaksepäin. 7. Asenna sivupellit (2) molemmin puolin uudelleen. 8. Säädä kytkin - katso seuraava sivu X 2 SK-2 SK (548) DOSIERER

32 PURKUKELAT Pohjakuljettimen kytkentä Yleistä Kun purkukela on paikallaan, on ruuvi (SK-5) kytkimen takana eikä sillä ole toimintaa. Kytkimen varsi (90) pysyy purkukelan osan avulla asennossa A. Pohjakuljetin voidaan ainoastaan käynnistää kytkimen ollessa tässä asennossa. - kuormausautomatiikan avulla tai - käyttämällä pohjakuljettimen kytkintä ohjausyksikössä SK Kun purkukela ei ole käytössä on kytkimen varsi (90) asennossa B. Tässä asennossa pohjakuljetin on jatkuvasti poissa käytöstä. Tämä ei kuitenkaan ole mahdollista kuormattaessa ja kuormaa purettaessa. Tässä tapauksessa, jolloin purkukela ei ole käytössä, on kytkin lukittava pysyvästi asentoon A. Lukitus tehdään mukana seuraavan ruuvin (SK-5) avulla. Säätö kun purkukela on irrotettu 1. Kytkin (90) siirretään asentoon A. 2. Ruuvi (SK-5) asennetaan soikeaan reikään niin, että kytkin (90) asetetaan pysyvästi asentoon A. A B SK Paineöljykytkimen asennus Kun vaunua käytetään ilman purkukeloja, suosittelemme paineöljykytkimen (3) asentamista. Kun materiaali alkaa kuormauksen loppuvaiheessa painaa peräporttia, pysähtyy pohjakuljetin automaattisesti painekytkimen ansiosta. Kun purkukelat ovat käytössä ei painekytkintä tarvita. - Katso sähköliitäntä varaosaluettelosta, kytkentäkaavio Säätö välillä bar tehdään säätönupilla bar (548) DOSIERER

33 VAUNUN KUORMAUS Turvallisuusohjeita: * Säätötoimenpiteiden aikana on traktorin moottori pysäytettävä ja voimanotto kytkettävä irti. * Ennen noukkimen toimintahäiriöiden korjaamista on traktorin moottori pysäytettävä. Noukkimen säätö 1. Nosta noukinta hieman ylös ja aseta säätövarret (51) molemmin puolin samaan asentoon. 2. Lukitse varret sokalla. Korkea asento: Tätä asentoa käytetään jos pelto on kovin epätasainen. Matala asento: Käytetään kun materiaali on lyhyttä ja pelto tasainen. Kuormauksen aloittaminen 1. Voimanotto kytketään päälle. 2. Noukin lasketaan alas. Varo! Tällöin kytkeytyy noukkimen ja sullojan käyttö automaattisesti. 3. Ohjaamossa oleva hydrauliikan hallintavipu (ST) asetetaan nostoasentoon ja lukitaan siihen. Öljy aloittaa kierron vaunun ST hydrauliikkapiirissä. 4. Tarkista oikea voimanoton kierrosluku * Käytä voimanoton kierroslukua Syötön tehostimen (52) säätö - Syötön tehostin säädetään alas materiaalin ollessa lyhyttä ja karhojen ollessa pieniä (asento T). - Kun karhot ovat suuria, säädetään syötön tehostin ylös (asento H). Huomioitavaa kuormauksen aikana! * Kytke noukin ainoastaan syöttökanavan ollessa tyhjä. * Alenna moottorin kierroslukua käännöksissä. Kuormauksesta yleensä Tärkeitä ohjeita: * Vetoaisaan on kiinnitetty tarra, jossa on merkintä voimanoton kierrosluvusta, jolla vaunua 540 Upm 1000 Upm käytetään (540/1000 r/min). * Nivelakselissa on myös käytettävä oikein säädettyä varokytkintä (katso varaosaluettelo) niin, että ylikuormituksesta aiheutuvat vaunun vauriot voidaan välttää r/min: Nivelakselissa käytetään varokytkintä, jonka laukaisumomentti on 2200 Nm (220 kpm). * Ajonopeus on aina sovitettava olosuhteiden mukaan. * Ajettaessa jyrkkiä mäkiä ylös tai alas on vältettävä jyrkkiä käännöksiä suurella nopeudella (kaatumisvaara). * Silppu lyhenee käytettäessä alempaa kierroslukua, suurempaa ajonopeutta ja suurempia karhoja. Tuorerehun kuormaus - Tuorerehu kuormataan yleensä karholta. - Niittokarho ajetaan yleensä latva edellä noukkimelle - Syötön tehostin (52) säädetään mahdollisimman alas (asento T). Kuivan rehun kuormaus - Kuiva rehu kuormataan karholta. - Syötön tehostin pidetään ylhäällä (asento H). * Jos käännös on jyrkkä, kytketään voimanotto irti ja nostetaan noukin * Väältä epätasausta kuormitusta! Tärkeää vetoaisan kuormituksen kannalta (katso vetoaisan kilvestä sallittu kuormitus). * Kuormatilan täytön optimoimiseksi, on pohjakuljetinta käytettävä lyhytaikaisesti tai kuormausautomatiikka kytkettävä. Katso kohtaa SÄHKÖHYDRAULIIKKA * Pidä silmällä vaunun täyttymisosoitinta (FULL) * Muista sallitut akseli- ja kokonaispainorajoitukset BELADEN (548)
