1 Manuaali Zitzi Flipper Pro FI TM Zitzi Flipper Pro Kaasujousi Zitzi Flipper Pro Sähköinen Sisällysluettelo Zitzi Flipper Pro Alue nr 1 Manufaturer: :1 Korkeussäätö - Kaasujousi 6:2 Yhteenveto & Seuranta 3:1 Korkeussäätö - Sähköinen 6:3 Merkinnät 3:2 Akun lataaminen 6:4 Takuu 4:1 Tilt-toiminto 6:5 Sopivat istuin järjestelmät 5:1 Seisontajarru 7:1 Valmistusmateriaalit 5:2 Istuin järjestelmän asennus 7:2 Tekniset tiedot 6:1 Hoito-ohjeet tel fax handico@handico.fi

2 2:1 Istuinkorkeuden säätäminen kaasujousi Istuinkorkeus on helposti säädettävissä kaasujousen avulla. Kun säädät istuin korkeutta pidä toinen käsi kiinni istuimessa. Istuinkorkeuden säätäminen Kaasujousi Vapauta lukitus painamalla kahvasta Säädä istuimen korkeus haluttuun asentoon Päästä kahvasta halutussa korkeudessa Zitzi Flipper Pro Matala SIVU 2 (8)

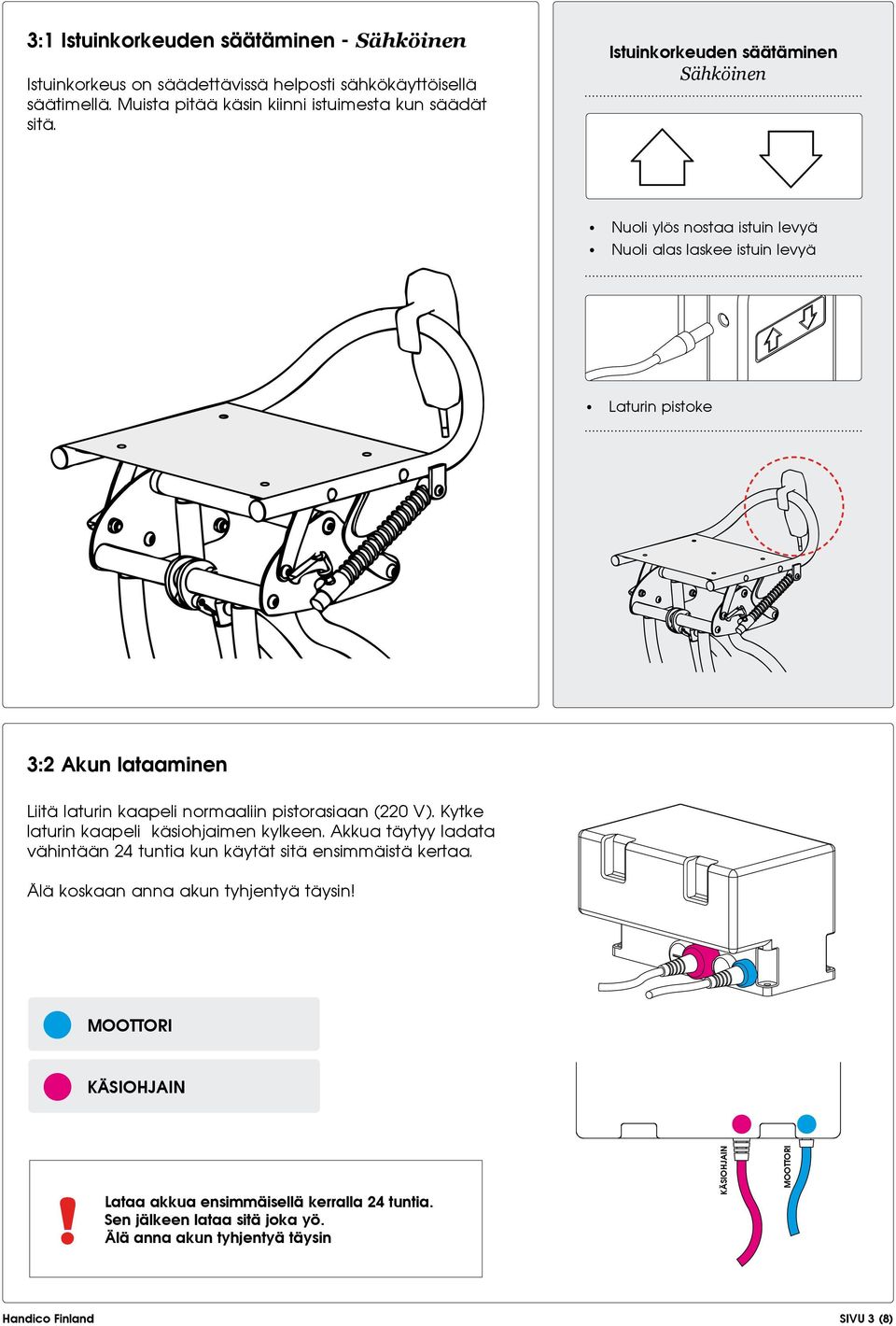

3 3:1 Istuinkorkeuden säätäminen - Sähköinen Istuinkorkeus on säädettävissä helposti sähkökäyttöisellä säätimellä. Muista pitää käsin kiinni istuimesta kun säädät sitä. Istuinkorkeuden säätäminen Sähköinen Nuoli ylös nostaa istuin levyä Nuoli alas laskee istuin levyä Laturin pistoke 3:2 Akun lataaminen Liitä laturin kaapeli normaaliin pistorasiaan (220 V). Kytke laturin kaapeli käsiohjaimen kylkeen. Akkua täytyy ladata vähintään 24 tuntia kun käytät sitä ensimmäistä kertaa. Älä koskaan anna akun tyhjentyä täysin! MOOTTORI KÄSIOHJAIN! Lataa akkua ensimmäisellä kerralla 24 tuntia. Sen jälkeen lataa sitä joka yö. Älä anna akun tyhjentyä täysin KÄSIOHJAIN MOOTTORI SIVU 3 (8)

4 4:1 Kallistus toiminto Istuinkulma on säädettävissä ja voidaan säätää löysäämällä nupit, jonka jälkeen istuin levyä työnnetään alas-ja eteenpäin. Jos haluat palauttaa istuimen kulman alkuasentoon, löysää nupit ja vedä istuin levyä ylös ja taaksepäin kahvasta. Jousi Kaksi jousta kummallakin puolella Zitzi Flipper PRO :ta auttaa saamaan istuimen takaisin alkuasentoon. Kallistus toiminto Quick step Vapauta lukko vapauttamalla nupit molemmilta puolilta Säädä istuimen kulma haluttuun asentoon Lukitse molemmat nupit kun haluttu asento on saavutettu Valvonta Tarkista aina, että tilt-toiminto on täysin lukittuna, kun saavutetaan haluttu kulma. Varo käsiä ja sormia! Lukitus Nupit täytyy lukita kunnolla kun muutokset on tehty, jottei hammastus mene pilalle. Zitzi Flipper Pro Kallistus toiminto SIVU 4 (8)

5 5:1 Seisontajarru Seisontajarru Pyörät lukitaan tiettyyn asentoon, painamalla takana olevaa poljinta. Vapauttaaksesi asennon, paina vastakkaisen puolen poljinta. Sekä suunta-ja pyörimis-toiminto poistetaan käytöstä aktivoimalla lukitus. Lukittu Quick step Lukitse pyörät painamalla takana olevaa poljinta Vapauta asento painamalla vastakkaista poljinta Auki 5:2 Istuinjärjestelmän asennus Istuinjärjestelmät voidaan asentaa Zitzi Flipper PRO alustaan. Asennus on suoritettava huolellisesti ammattitaitoisen henkilökunnan toimesta. Reikä malli Veto suunta Vedä alaspäin Nuppi SIVU 5 (8)

6 6:1 Hoito-ohjeet Rungon puhdistus Puhdista runko säännöllisesti auto shampoolla tai vastaavalla puhdistusaineella. Kun runko on erittäin likainen, rasvanpoistoainetta voidaan käyttää. Ajattele ympäristöä! Käytä biohajoavaa ainetta. Akku Akkua on ladattava vähintään 24 tuntia ensimmäisen kerran kun käytät sitä. Sen jälkeen suosittelemme, että akku ladataan joka yö. Varmista, että et koskaan anna akun tyhjentyä täysin, jos niin käy, akku saattaa tuhoutua.! Lataa akkua 24 tuntia ensimmäisen kerran Sen jälkeen, lataa sitä joka yö Älä koskaan anna akun tyhjentyä täysin 6:2 Seuranta Valvonta Tarkista aina kaikki liikkuvat osat mahdollinen kuluminen vuoksi. Vaihda tarvittaessa. Meihin saat yhteyden soittamalla ja sähköpostilla 6:3 Merkintä Muista kertoa yhteydenotossasi tuotteen sarjanumero, tieto on välttämätön tuotteen yksilöimiseksi. SARJANUMERO 6:4 Takuu Takuu Runko kuukauden takuu valmistusvirheiden osalta Takuu Maali kuukauden takuu valmistusvirheiden osalta Takuu Pyörät kuukauden takuu valmistusvirheiden osalta 6:5 Sopivat istuin järjestelmät Tuote sopii erilaisille istuinjärjestelmille oikeiden sovittimien kanssa, huolellisesti paikalleen asennettuna. SIVU 6 (8)

7 7:1 Valmistusmateriaalit Muovi Pyörät, nupit, lukitus pyörät Metalli Runko, kaasu mäntä, jouset, ruuvit ja tuki Tulenarkaa Tyyny 7:2 Tekniset tiedot Alhaalla näet tuotteen tekniset tiedot. Kun käyttäjän paino on yli 40 kg,tulisi käyttää moottorilla varustettua Flipper Pro:ta. Suurin sallittu kuorma on 75 kg. Zitzi Flipper Pro Kaasujousi Sähköinen Pyörät 125 mm 125 mm Kokonais leveys 55 cm 70 cm Kokonaispituus 55 cm 55 cm Korkein istuin korkeus 61 cm 61 cm Matalin istuinkorkeus 23 cm 23 cm Kallistus eteen - ja taaksepäin 0-30 o 0-30 o Kokonais paino kg kg tel fax handico@handico.fi SIVU 7 (8)

8 TM Yhteystiedot Älä epäröi ottaa yhteyttä meihin, jos on jotain kysyttävää. Tuotteessa olevasta tarrasta löydät maahantuojan yhteystiedot. Tel Handico Toimisto Fax Satakunnankatu 22G Tampere Web handico@handico.fi Huomautuksia Tel +46 (0) Fax +46 (0) info@anatomicsitt.com Web Box 6137 SE Norrköping
