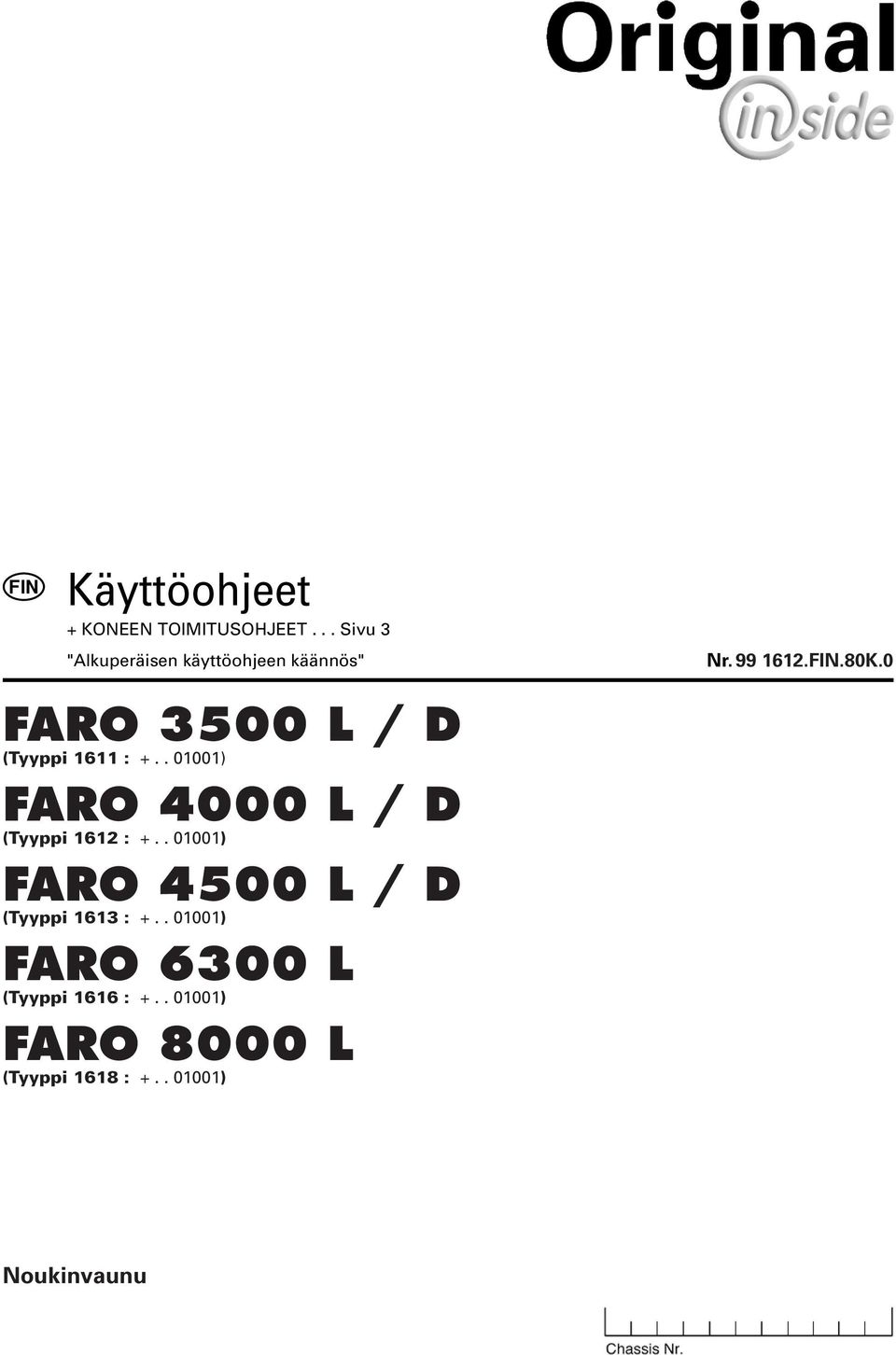

1 Käyttöohjeet + KONEEN TOIMITUSOHJEET... Sivu 3 "Alkuperäisen käyttöohjeen käännös" Nr K.0 FARO 3500 L / D (Tyyppi 1611 : ) FARO 4000 L / D (Tyyppi 1612 : ) FARO 4500 L / D (Tyyppi 1613 : ) FARO 6300 L (Tyyppi 1616 : ) FARO 8000 L (Tyyppi 1618 : ) Noukinvaunu

2 Arvoisa viljelijä! Olet tehnyt hyvän valinnan, kun olet ostanut Pöttinger-koneen. Tarjoamme Sinulle laatua ja tehoa sekä luotettavan huollon. Jotta voisimme arvioida maatalouskoneidemme käyttöolosuhteita ja ottaa niiden asettamat vaatimukset entistä paremmin huomioon uusien koneiden suunnittelussa, pyydämme Sinulta muutamia tietoja. Silloin voimme myös pitää Sinut ajan tasalla uutuuksista. Tuotevastuu, tiedottamisvelvollisuus Tuotevastuulaki velvoittaa valmistajaa ja kauppiasta antamaan asiakkaalle koneen oston yhteydessä sen käyttöohjeet ja perehdyttämään hänet koneeseen sekä käyttö-, turvallisuus- ja huolto-ohjeisiin. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja C asiakkaalle. Tuotevastuulain puitteissa jokainen viljelijä on yrittäjä. Tuotevastuulain mukainen tuotevahinko on koneen aiheuttama, mutta ei konetta itseään koskeva vahinko. Vastuuvelvollisuuteen kuuluu omavastuuosuus (500 ). Urakointikäytössä aiheutuneet tuotevastuulain mukaiset vahingot eivät kuulu vastuuvelvollisuuden piiriin. HUOMIO! Jos kone myöhemmin vaihtaa omistajaa, käyttöohjeet on toimitettava koneen mukana ja uuden käyttäjän tulee perehtyä näihin ohjeisiin. Pöttinger-Newsletter Alan ajankohtaiset tiedot, hyödylliset linkit ja viihde ALLG./BA SEITE 2 / 0000-SF

3 TAVARAN VASTAANOTTAMI SEN OHJEET Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Pyydämme tarkastamaan seuraavat kohdat tuotevastuulain mukaisesti. Merkitse rastilla läpikäydyt kohdat. X Kone todettu lähetyslistan mukaiseksi. Kaikki mukaan pakatut osat on poistettu koneesta. Kaikki turvallisuuteen liittyvät laitteet, voimansiirtoakseli ja käyttölaitteet ovat mukana. Koneen käyttö, käyttöön otto ja huolto sekä käyttöohjeen antamat ohjeet on asiakkaan kanssa läpikäyty ja hänelle selitetty. Renkaiden oikea ilmanpaine on tarkistettu. Pyörämuttereiden kireys on tarkistettu. Oikea voimanoton pyörimisnopeus on ilmoitettu asiakkaalle. Mekaaninen toiminta (peräportin avaaminen, silppurin päälle- ja poiskääntäminen jne) näytetty ja selostettu. Silppuriterien irrotus ja asennus selitetty. Sähköinen kytkentä traktoriin suoritettu ja oikea kytkentä kokeiltu (54 g yhdistetty). Noudata käyttöohjeen ohjeita! Kone sovitettu traktoriin: vetopuomin korkeus, hallintalaitteiden asennus. Voimansiirtoakselin oikea pituus todettu ja varokytkin kokeiltu. Ohjeet annettu oikeasta voimanoton pyörimisnopeudesta. Sähkölaitteiden toiminta selostettu ja kokeiltu. Hydrauliikan liitännät traktoriin suoritettu ja kokeiltu. Hydrauliset toiminnot (vetopuomi, peräportin avaaminen jne.) näytetty ja selitetty Käsi- ja käyttöjarrun toiminta kokeiltu. Koeajo suoritettu eikä ongelmia ole havaittu. Toimintaa selostettu koeajon aikana. Sullojan automaattinen käynnistys/pysäytys kokeiltu. Kääntö työ- ja kuljetusasentoon selitetty. Tietoa lisä- ja valinnaisvarusteista annettu Määräys käyttöohjeen lukemisesta on annettu. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle tai Internetin kautta ( - B-osa jää kauppiaalle ja - C asiakkaalle Dokum D Anhänger - 3 -

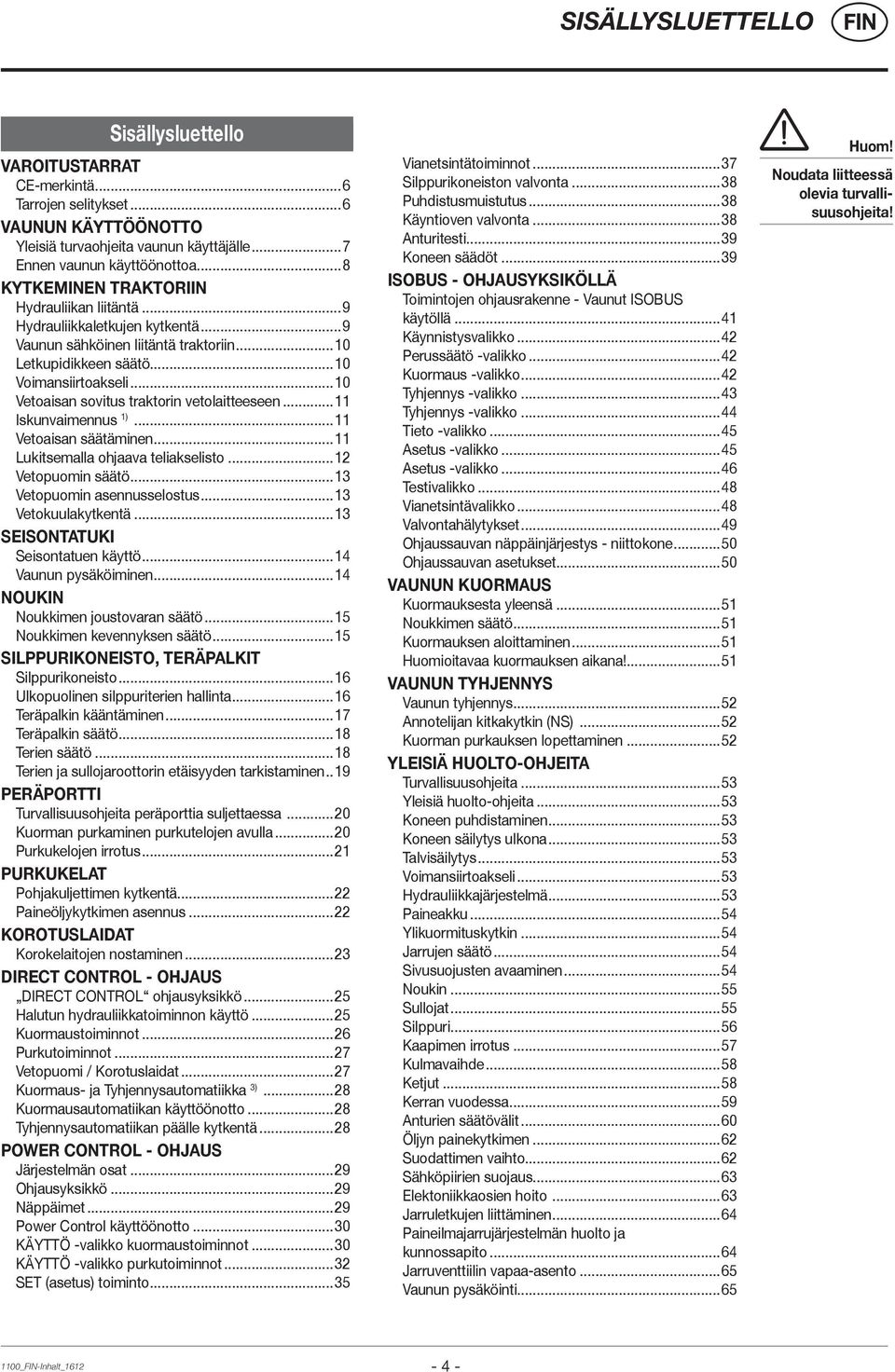

4 SISÄLLYSLUETTELLO Sisällysluettello VAROITUSTARRAT CE-merkintä...6 Tarrojen selitykset...6 VAUNUN KÄYTTÖÖNOTTO Yleisiä turvaohjeita vaunun käyttäjälle...7 Ennen vaunun käyttöönottoa...8 KYTKEMINEN TRAKTORIIN Hydrauliikan liitäntä...9 Hydrauliikkaletkujen kytkentä...9 Vaunun sähköinen liitäntä traktoriin...10 Letkupidikkeen säätö...10 Voimansiirtoakseli...10 Vetoaisan sovitus traktorin vetolaitteeseen...11 Iskunvaimennus 1)...11 Vetoaisan säätäminen...11 Lukitsemalla ohjaava teliakselisto...12 Vetopuomin säätö...13 Vetopuomin asennusselostus...13 Vetokuulakytkentä...13 SEISONTATUKI Seisontatuen käyttö...14 Vaunun pysäköiminen...14 NOUKIN Noukkimen joustovaran säätö...15 Noukkimen kevennyksen säätö...15 SILPPURIKONEISTO, TERÄPALKIT Silppurikoneisto...16 Ulkopuolinen silppuriterien hallinta...16 Teräpalkin kääntäminen...17 Teräpalkin säätö...18 Terien säätö...18 Terien ja sullojaroottorin etäisyyden tarkistaminen..19 PERÄPORTTI Turvallisuusohjeita peräporttia suljettaessa...20 Kuorman purkaminen purkutelojen avulla...20 Purkukelojen irrotus...21 PURKUKELAT Pohjakuljettimen kytkentä...22 Paineöljykytkimen asennus...22 KOROTUSLAIDAT Korokelaitojen nostaminen...23 DIRECT CONTROL - OHJAUS DIRECT CONTROL ohjausyksikkö...25 Halutun hydrauliikkatoiminnon käyttö...25 Kuormaustoiminnot...26 Purkutoiminnot...27 Vetopuomi / Korotuslaidat...27 Kuormaus- ja Tyhjennysautomatiikka 3)...28 Kuormausautomatiikan käyttöönotto...28 Tyhjennysautomatiikan päälle kytkentä...28 POWER CONTROL - OHJAUS Järjestelmän osat...29 Ohjausyksikkö...29 Näppäimet...29 Power Control käyttöönotto...30 KÄYTTÖ -valikko kuormaustoiminnot...30 KÄYTTÖ -valikko purkutoiminnot...32 SET (asetus) toiminto...35 Vianetsintätoiminnot...37 Silppurikoneiston valvonta...38 Puhdistusmuistutus...38 Käyntioven valvonta...38 Anturitesti...39 Koneen säädöt...39 ISOBUS - OHJAUSYKSIKÖLLÄ Toimintojen ohjausrakenne - Vaunut ISOBUS käytöllä...41 Käynnistysvalikko...42 Perussäätö -valikko...42 Kuormaus -valikko...42 Tyhjennys -valikko...43 Tyhjennys -valikko...44 Tieto -valikko...45 Asetus -valikko...45 Asetus -valikko...46 Testivalikko...48 Vianetsintävalikko...48 Valvontahälytykset...49 Ohjaussauvan näppäinjärjestys - niittokone...50 Ohjaussauvan asetukset...50 VAUNUN KUORMAUS Kuormauksesta yleensä...51 Noukkimen säätö...51 Kuormauksen aloittaminen...51 Huomioitavaa kuormauksen aikana!...51 VAUNUN TYHJENNYS Vaunun tyhjennys...52 Annotelijan kitkakytkin (NS)...52 Kuorman purkauksen lopettaminen...52 YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita...53 Yleisiä huolto-ohjeita...53 Koneen puhdistaminen...53 Koneen säilytys ulkona...53 Talvisäilytys...53 Voimansiirtoakseli...53 Hydrauliikkajärjestelmä...53 Paineakku...54 Ylikuormituskytkin...54 Jarrujen säätö...54 Sivusuojusten avaaminen...54 Noukin...55 Sullojat...55 Silppuri...56 Kaapimen irrotus...57 Kulmavaihde...58 Ketjut...58 Kerran vuodessa...59 Anturien säätövälit...60 Öljyn painekytkimen...62 Suodattimen vaihto...62 Sähköpiirien suojaus...63 Elektoniikkaosien hoito...63 Jarruletkujen liittäminen...64 Paineilmajarrujärjestelmän huolto ja kunnossapito...64 Jarruventtiilin vapaa-asento...65 Vaunun pysäköinti...65 Huom! Noudata liitteessä olevia turvallisuusohjeita! 1100_-Inhalt_

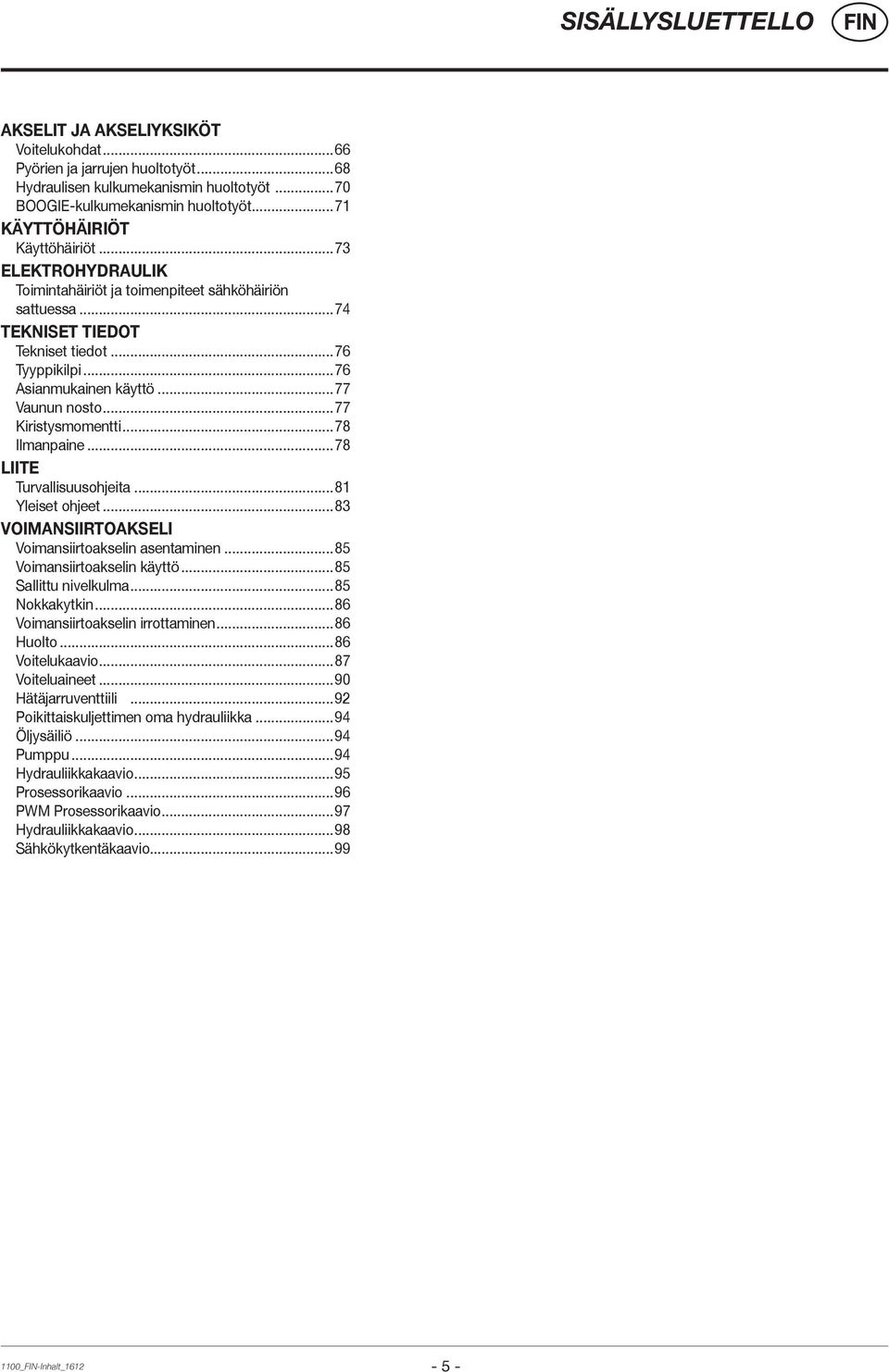

5 SISÄLLYSLUETTELLO AKSELIT JA AKSELIYKSIKÖT Voitelukohdat...66 Pyörien ja jarrujen huoltotyöt...68 Hydraulisen kulkumekanismin huoltotyöt...70 BOOGIE-kulkumekanismin huoltotyöt...71 KÄYTTÖHÄIRIÖT Käyttöhäiriöt...73 ELEKTROHYDRAULIK Toimintahäiriöt ja toimenpiteet sähköhäiriön sattuessa...74 TEKNISET TIEDOT Tekniset tiedot...76 Tyyppikilpi...76 Asianmukainen käyttö...77 Vaunun nosto...77 Kiristysmomentti...78 Ilmanpaine...78 LIITE Turvallisuusohjeita...81 Yleiset ohjeet...83 VOIMANSIIRTOAKSELI Voimansiirtoakselin asentaminen...85 Voimansiirtoakselin käyttö...85 Sallittu nivelkulma...85 Nokkakytkin...86 Voimansiirtoakselin irrottaminen...86 Huolto...86 Voitelukaavio...87 Voiteluaineet...90 Hätäjarruventtiili...92 Poikittaiskuljettimen oma hydrauliikka...94 Öljysäiliö...94 Pumppu...94 Hydrauliikkakaavio...95 Prosessorikaavio...96 PWM Prosessorikaavio...97 Hydrauliikkakaavio...98 Sähkökytkentäkaavio _-Inhalt_

6 VAROITUSTARRAT CE-merkintä Valmistaja toimesta koneeseen kiinnitetty CE -merkki ilmoittaa koneen EU -kone- ja muiden direktiivien vaatimuksenmukaisuusvakuutuksesta. EU -vaatimuksenmukaisuusvakuutus (kts. liite). EU -vaatimuksenmukaisuusvakuutuksen allekirjoittamisen myötä valmistaja todistaa, että kone täyttää kaikki turvallisuus - ja työturvallisuusvaatimukset. Työturvallisuuden merkki! Tässä käyttöohjeessa on kaikki kohdat merkitty tällä merkillä, joissa on noudatettava erityistä varovaisuutta. Tarrojen selitykset Huolto- ja korjaustöiden ajaksi on moottori pysäytettävä ja avain irrotettava. Älä nouse lavalle jos voimanotto ei ole kytketty irti tai traktorin moottori käy Älä oleskele vaunun takana takaportin äheisyydessä moottorin käydessä. Sulje takaportin salpa ennen huoltotai korjaustöitä Älä koske liikkuviin koneen osiin. Odota, että osat ovat täysin pysähtyneet. Älä koskaan kosketa silppurikoneiston osia niin kauan, kun ne liikkuvat Varo - vaunun molemmin puolin olevat pultit on asennettava samalla tavalla muuten peräportti ja kääntöosat voivat vaurioitua; tästä syystä: - on pultit tarkistettava ennen peräportin hydrauliikan käyttöä Älä koskaan mene pyörivän noukkimen lähelle, jos voimanotto on kytketty. Varo pyöriviä koneen osia. Käytön aikana p e r ä l ä p ä n kääntöalueella ei saa oleskella. 1000_-Warnbilder_

7 VAUNUN KÄYTTÖÖNOTTO Yleisiä turvaohjeita vaunun käyttäjälle Ohjeita vaunun kytkemiseksi ja irrottamiseksi Kytkettäessä vaunua traktoriin on olemassa vaara jäädä puristuksiin! Älä seiso traktorin ja vaunun välissä kun traktori pe ruuttaa. Kukaan ei saa oleskella traktorin ja vaunun välissä ellei vaunun käsijarru ole kytketty tai jarrukiilat asetettu pyö rien eteen ja taakse. Voimansiirtoakselin saa kytkeä aino astaan moottori pysäytettynä. Voimansiirtoakselin on liitettäessä lukituttava kunnolla paikalleen. Vaunun pysäköinti Vaunua pysäköitäessä on V-akseli asetettava ohjeiden mukaan eli se on ripustettava ketjun varaan. Pyörimisen estoketjua (H) ei saa käyttää akselin ripusta miseen. Ohjeita vaunun kuljettamiseksi Hinattava laite vaikuttaa edessä olevan koneen ajo-omi naisuuksiin. Hinattavat työkoneet voiva aiheuttaa kaatumisvaaran. Ajotapa on sovitettava maasto- ja tieolosuhteiden mukaan. Noudata enimmäisnopeuksia (riippuen perävaunun varustetasosta). Traktori on varustettava riittävällä lisäpainomäärällä ohjaus- ja jarrutusominai suuksien säilyttämiseksi (väh. 20% tyhjäpainosta etu akselilla). Kg 20% Huomio! Noudata myös käyttöohjeessa olevia käyttöturvalli suusohjeita. Ota huomioon perävaunun korkeus (erityisesti ajettaessa matalien alikulkujen, siltojen, sähköjohtojen jne. alla...) Perävaunun kuorma vaikuttaa traktorin ajoominaisuuksiin. Käytä vaunua ainoastaan tarkoituksen mukaiseen käyt töön! Tarkoituksenmukainen käyttö: kts. kohtaa Tekniset tiedot. Vaunun enimmäiskuormitusta (sallittua akselipainoa, kokonaispainoa) ei saa ylittää. Sallitut arvot on merkitty vaunun oikealle puolelle. Noudata myös traktorin sallittuja enimmäiskuormituk sia. Älä käytä perävaunua henkilöiden, eläimien tai tavaroiden kuljettamiseen. Ajo yleisellä tiellä Noudata tieliikennelainsäädäntöä. Ajo julkisilla teillä edellyttää, että takaseinä on suljettu, tikkaat on käännetty ylös ja silpputerät on käännetty sivuttain sisään. Valaisulaitteiden on oltava kiinnitetty kohtisuoraan ajoradan kanssa. 1100_-INBETRIEBNAHME_

8 VAUNUN KÄYTTÖÖNOTTO Ennen vaunun käyttöönottoa Ohje! a. Ennen vaunun käyttöönottoa on kuljettajan tutustutta va kaikkiin hallintalaitteisiin ja niiden käyttöön. Konetta käytettäessä on oppiminen liian myöhäistä. b. Tarkista aina ennen vaunun käyttöä, että se on liikenneja käyttöturvallinen. c. Ennen hydrauliikan käyttöä ja voimanoton kytkemistä on kaikki sivulliset ohjattava pois koneen lähettyviltä. Noukkimen, silppurin ja peräportin lähellä on olemassa puristus- ja leikkuuvaara. d. Ennen koneen käynnistämistä on kuljettajan varmis tuttava siitä, ettei kukaan jää koneen alle eikä edessä ole muita esteitä. Jos kuljettaja ei näe vaunun taakse on toisen henkilön annettava merkkejä peruutettaessa. e. Noudata vaunuun kiinnitetyissä tarroissa olevia ohjei ta. Tämän käyttöohjeen sivulla 5 on varoitustarrojen selitykset. f. Noudata myös käyttöohjeessa olevia käyttöturvalli suusohjeita. Tarkistukset ennen käyttöönottoa 1. Tarkista, että työturvallisuuteen liittyvät laitteet (suo jukset, peitteet ym.) ovat kunnossa. ja oikeassa asen nossa. 2. Voitele vaunu voitelukaavion mukaisesti. tarkista kul mavaihteiden öljymäärä ja tiiviys. 3. Tarkista, että renkaiden ilmanpaine on oikea. 4. Tarkista pyörämuttereiden kireys. 5. Valitse oikea voimanoton pyörintänopeus. 6. Kytke vaunun pistoke traktorin pistorasiaan ja kokeile toiminta. Noudata käyttöohjeen ohjeita.! 7. Sovita vaunu traktoriin: Vetoaisan korkeus Jarrunarun sijoitus *) Käsijarrukahvan asentaminen traktorin ohjaamoon *) 8. Kytke vaunu ainoastaan olemassa olevaan vetolait teeseen. 9. Varmista voimansiirtoakselin oikea pituus ja kokeile varokytkimen toiminta (kts. liite). 10. Kokeile sähkölaitteiden toiminta. 11. Kytke öljyletkut traktorin pikaliittimiin. Tarkista, ettei hydrauliletkuissa ole murtumia tai vauri oita. Varmista, että letkut on oikein kytketty. 12. Kaikki kääntyvät osat (takaportti, säätövipu) on lukit tava paikoilleen niin, etteivät ne itsestään pääse liikku maan. 13. Tarkista käsi- ja käyttöjarrun toiminta. Alla olevat toimenpiteet on suoritettava ennen vaunun käyttöönottoa. Tarkemmat selostukset toimenpiteistä on tämän ohjekirjan seuraavissa kappaleissa. *) mikäli olemassa 1100_-INBETRIEBNAHME_

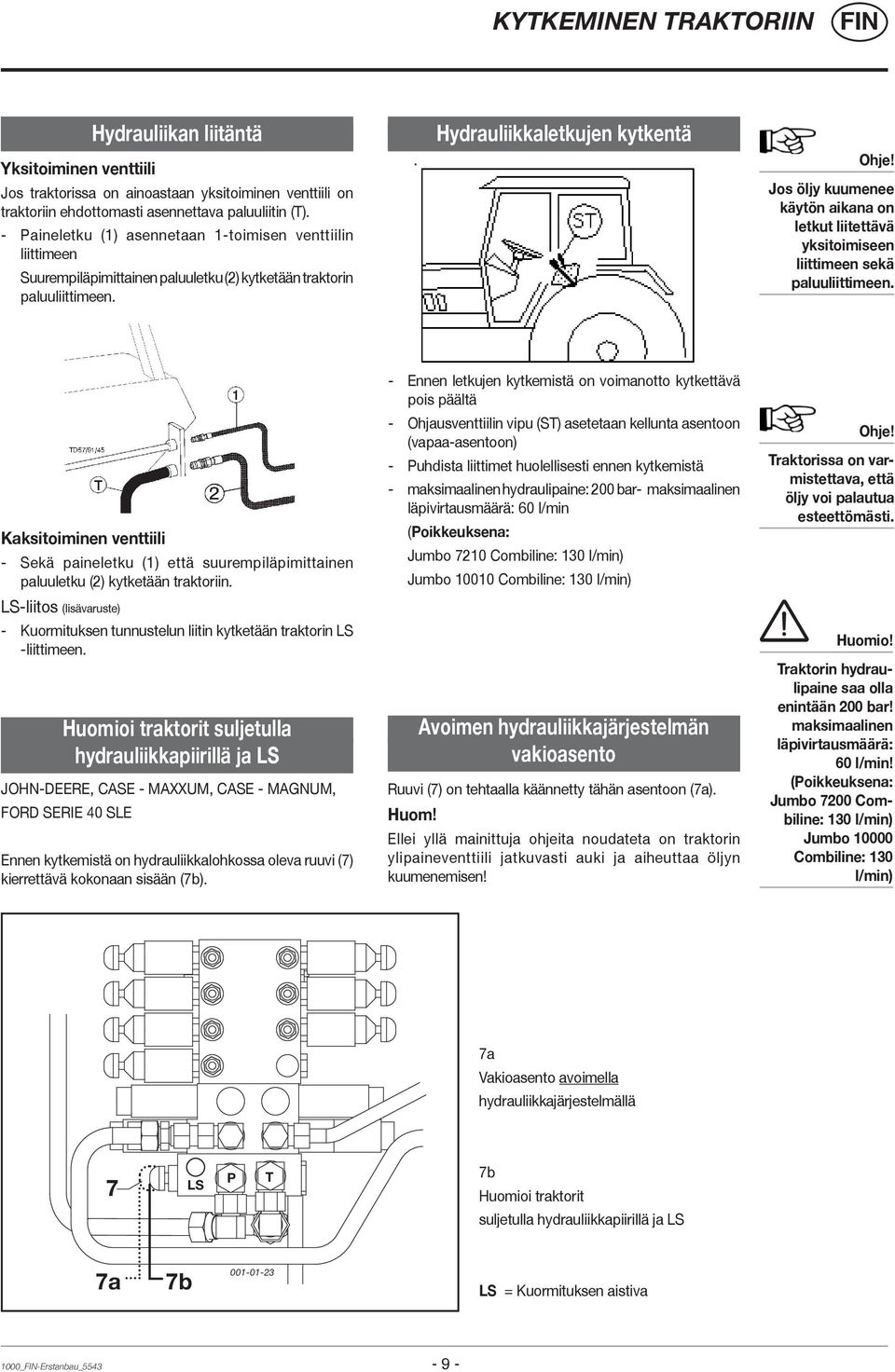

9 KYTKEMINEN TRAKTORIIN Yksitoiminen venttiili Hydrauliikan liitäntä Jos traktorissa on ainoastaan yksitoiminen venttiili on traktoriin ehdottomasti asennettava paluuliitin (T). - Paineletku (1) asennetaan 1-toimisen venttiilin liittimeen Suurempiläpimittainen paluuletku (2) kytketään traktorin paluuliittimeen. Hydrauliikkaletkujen kytkentä Ohje! Jos öljy kuumenee käytön aikana on letkut liitettävä yksi toimiseen liittimeen sekä paluuliittimeen. Kaksitoiminen venttiili - Sekä paineletku (1) että suurempiläpimittainen paluuletku (2) kytketään traktoriin. LS-liitos (lisävaruste) - Kuormituksen tunnustelun liitin kytketään traktorin LS -liittimeen. Huomioi traktorit suljetulla hydrauliikkapiirillä ja LS JOHN-DEERE, CASE - MAXXUM, CASE - MAGNUM, FORD SERIE 40 SLE Ennen kytkemistä on hydrauliikkalohkossa oleva ruuvi (7) kierrettävä kokonaan sisään (7b). - Ennen letkujen kytkemistä on voimanotto kytkettävä pois päältä - Ohjausventtiilin vipu (ST) asetetaan kellunta asentoon (vapaa-asentoon) - Puhdista liittimet huolellisesti ennen kytkemistä - maksimaalinen hydraulipaine: 200 bar- maksimaalinen läpivirtausmäärä: 60 l/min (Poikkeuksena: Jumbo 7210 Combiline: 130 l/min) Jumbo Combiline: 130 l/min) Avoimen hydrauliikkajärjestelmän vakioasento Ruuvi (7) on tehtaalla käännetty tähän asentoon (7a). Huom! Ellei yllä mainittuja ohjeita noudateta on traktorin ylipaineventtiili jatkuvasti auki ja aiheuttaa öljyn kuumenemisen! Ohje! Traktorissa on varmistettava, että öljy voi palautua esteettömästi. Huomio! Traktorin hydraulipaine saa olla enintään 200 bar! maksimaalinen läpivirtausmäärä: 60 l/min! (Poikkeuksena: Jumbo 7200 Combiline: 130 l/min) Jumbo Combiline: 130 l/min) 7a Vakioasento avoimella hydrauliikkajärjestelmällä 7 LS P T 7b Huomioi traktorit suljetulla hydrauliikkapiirillä ja LS 7a 7b LS = Kuormituksen aistiva 1000_-Erstanbau_

10 KYTKEMINEN TRAKTORIIN Vaunun sähköinen liitäntä traktoriin Käyttö: - 2-napainen pistoke kytketään traktorin DIN 9680 pistorasiaan. Letkupidikkeen säätö - Letkupidike säädetään niin, että hydrauliikkaletkujen ja vetoaisan väli jää riittävän suureksi (A2). Tärkeää! Ennen käyttöön ottoa on vaunun liikenneturvallisuus tarkistettava (valot, jarrujärjestelmä, suojukset...) Valot: - 7-napainen pistoke kytketään traktorin perävaunupistorasiaan - Tarkista vaunun valojen toiminta. Traktorit ISO-bus ohjauksella - 9-napainen ISO -liitin kytketään traktorin ISO-bus pistorasiaan. Voimansiirtoakseli Voimansiirtoakselin oikea sovitus, asennus ja huolto ovat pitkän käyttöiän ehtoina. Lisätietoja löytyy luvusta Voimansiirtoakseli. Huomioi tiedot ehdottomasti. Tärkeää! Ennen ensimmäistä käyttöönottoa voimansiirtoakseli on sovitettava traktoriin Voimansiirtoakseli-luvun ohjeiden perusteella. 1000_-Erstanbau_

11 KYTKEMINEN TRAKTORIIN Vetoaisan sovitus traktorin vetolaitteeseen Maatalousvetolaitteen (A) korkeus säädetään niin, ettei vaunun vetoaisa pääse koskettamaan voimansiirtoakselia. Huomioi erityisesti korkeussuunnassa säädettävä vetoaisa. Vetoaisan säätäminen Jotta noukin toimisi mahdollisimman hyvin, on mitan (M) oltava oikea vaunun ollessa kytkettynä traktoriin (noukkimen joustovara). - Mitta (M) katso luvusta Noukin A A1 Lähtötilanne: - Kytke vaunu traktoriin - vetoaisan molempien sylinterien pitää olla lyhyimmässä asennossa Iskunvaimennus 1) Tärkeää! Iskunvaimmenuksen oikean toimivuuden kannalta on otettava huomioon: - Maantieajossa sylinteri (K) ei saa olla kokonaan vedetty sisälle - vedä sylinteriä (K) n. 1 3 cm ulos 1-3 cm Säätötoimenpiteet: - Löysää lukkomutteri (K) - Kiertämällä sylinterin männänvartta (50) lyhennetään tai pidennetään vartta, kunnes mitta (M) saavutetaan - Älä ylitä suurinta säätövaraa (L max alla olevassa taulukossa) - Säätö tehdään saman suuruisena molemmissa sylintereissä. - Molemmat hydraulisylinterit on säädettävä yhtä pitkiksi. - Lukkomutteri (K) kiristetään uudelleen. Ohje! Jos kierretappia kierretään liikaa ulospäin, voi se rikkoontua. Noudata taulukon mukaista enimmäismittaa! G K Paineakun (G) kaasun paine: Tyyppi PRIMO, FARO EUROPROFI TORRO JUMBO (2 to-ripustus) Täyttöpaine 50 bar 70 bar 80 bar 100 bar Tyyppi Osanumero L max PRIMO, FARO EUROPROFI, TORRO, JUMBO (2 to-ripustus) mm JUMBO (3, 4 to-ripustus) Paineen muuttaminen ks. luku HUOLTO 1) Vakiovarustus malleissa JUMBO, TORRO, lisävarusteena malleissa EUROPROFI, FARO, PRIMO 1000_-Erstanbau_ bar JUMBO 3, 4t (3, 4 to-ripustus) mm

12 KYTKEMINEN TRAKTORIIN Lukitsemalla ohjaava teliakselisto Ohjaavaa akselia käytetään eri tavalla, riippuen traktorin ja vaunun varustuksesta Huom! Ohjaavan akselin on oltava aina lukittuna ajettaessa vauhdilla kaduilla vaunun ollessa kuormitettuna! Versio 1 Versio Traktorit ilman kuormituksen tunnistusta (Load Sensing): - hydrauliikkaletku liitetään traktoriin - ohjaavan akselin lukitus kytketään ja avataan hallintaventtiilillä (ST) Traktorit kuormituksen tunnistuksella (Load Sensing): (LISÄVARUSTE) - hydrauliikkaletku kytketään vaunun hydrauliikkalohkoon - käyttö tapahtuu POWER CONTROL tai ISOBUS -ohjausyksiköllä (katso erilliset ohjausyksikköjen käyttöohjeet) Huomio! Ohjaava akseli on lukittava: - ajettaessa yli 30 km tuntivauhdilla suoraan eteenpäin - päällystämättömillä teillä - rinneajossa - käytettäessä vetopuomia etuakselin kuormituksen keventämiseksi - ajettaessa ajosiilon yli - kun ohjaamattoman akselin sivuohjaus ei enää riitä 0700_-Lenkachssperre_

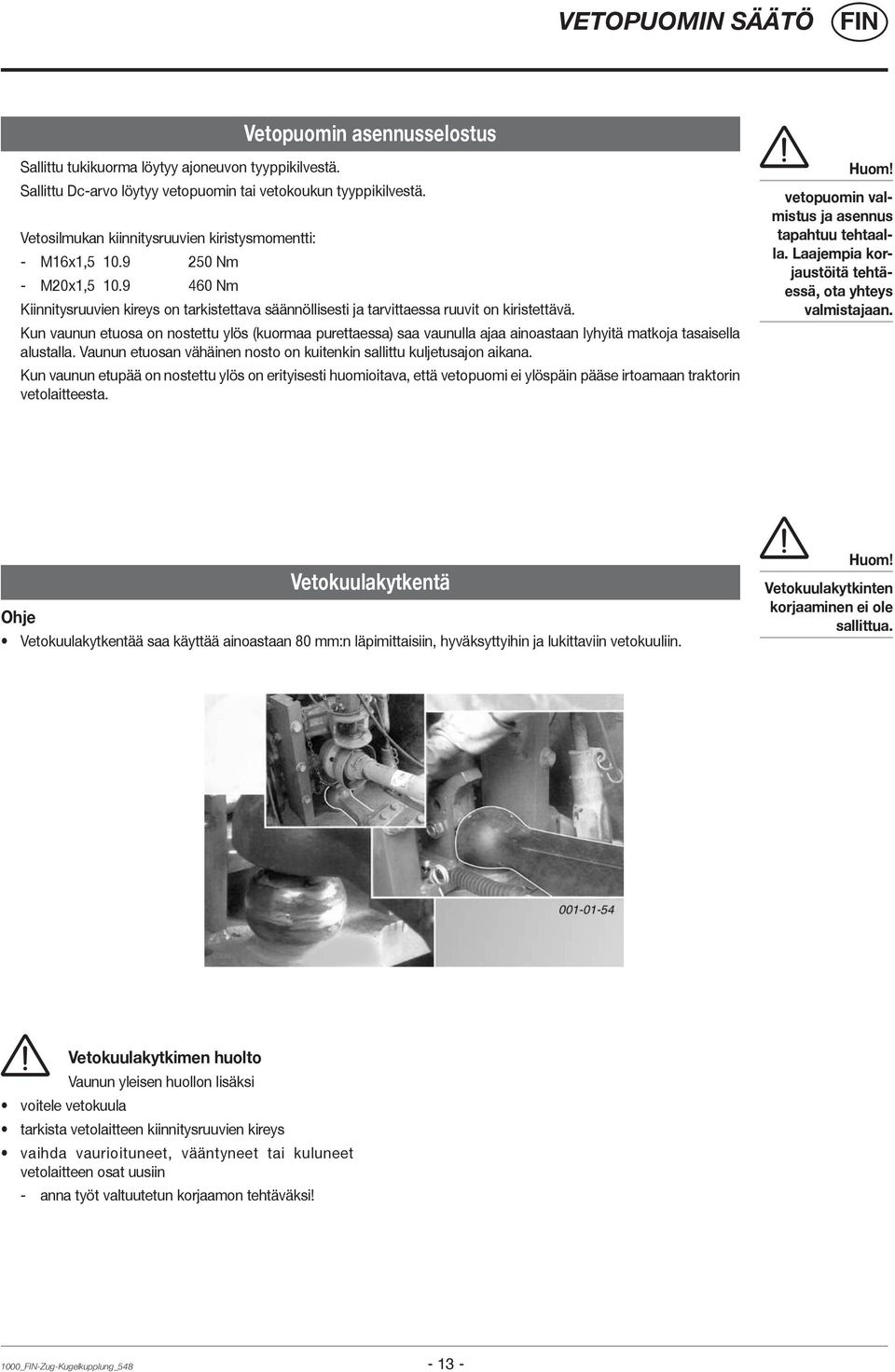

13 VETOPUOMIN SÄÄTÖ Vetopuomin säätö Vetopuomin asennusselostus Sallittu tukikuorma löytyy ajoneuvon tyyppikilvestä. Sallittu Dc-arvo löytyy vetopuomin tai vetokoukun tyyppikilvestä. Vetosilmukan kiinnitysruuvien kiristysmomentti: - M16x1, Nm - M20x1, Nm Kiinnitysruuvien kireys on tarkistettava säännöllisesti ja tarvittaessa ruuvit on kiristettävä. Kun vaunun etuosa on nostettu ylös (kuormaa purettaessa) saa vaunulla ajaa ainoastaan lyhyitä matkoja tasaisella alustalla. Vaunun etuosan vähäinen nosto on kuitenkin sallittu kuljetusajon aikana. Kun vaunun etupää on nostettu ylös on erityisesti huomioitava, että vetopuomi ei ylöspäin pääse irtoamaan traktorin vetolaitteesta. Huom! vetopuomin valmistus ja asennus tapahtuu tehtaalla. Laajempia korjaustöitä tehtäessä, ota yhteys valmistajaan. Ohje Vetokuulakytkentä Vetokuulakytkentää saa käyttää ainoastaan 80 mm:n läpimittaisiin, hyväksyttyihin ja lukittaviin vetokuuliin. Huom! Vetokuulakytkinten korjaaminen ei ole sallittua. Vetokuulakytkimen huolto Vaunun yleisen huollon lisäksi voitele vetokuula tarkista vetolaitteen kiinnitysruuvien kireys vaihda vaurioituneet, vääntyneet tai kuluneet vetolaitteen osat uusiin - anna työt valtuutetun korjaamon tehtäväksi! 1000_-Zug-Kugelkupplung_

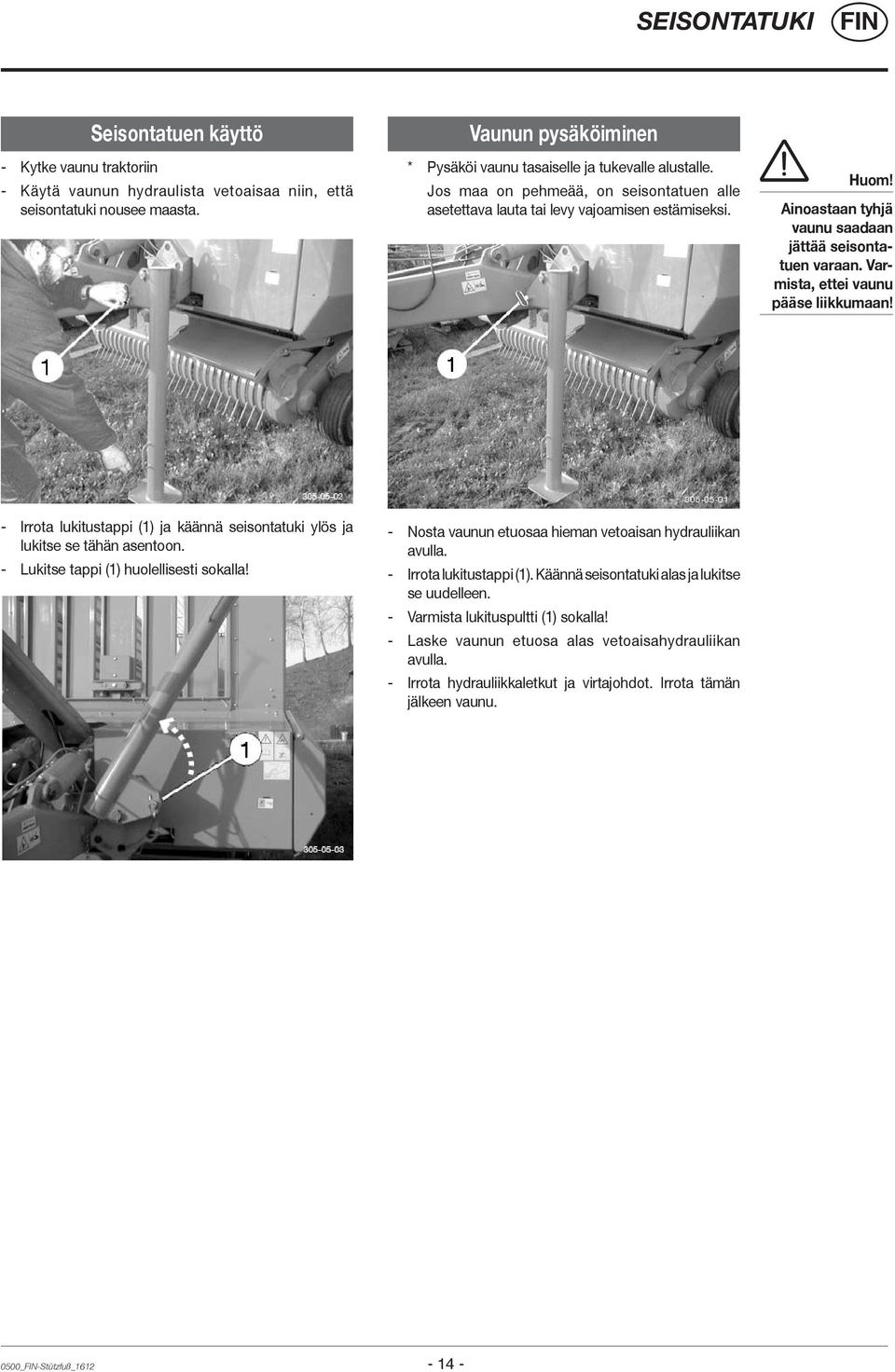

14 SEISONTATUKI Seisontatuen käyttö - Kytke vaunu traktoriin - Käytä vaunun hydraulista vetoaisaa niin, että seisontatuki nousee maasta. Vaunun pysäköiminen * Pysäköi vaunu tasaiselle ja tukevalle alustalle. Jos maa on pehmeää, on seisontatuen alle asetettava lauta tai levy vajoamisen estämiseksi. Huom! Ainoastaan tyhjä vaunu saadaan jättää seisontatuen varaan. Varmista, ettei vaunu pääse liikkumaan! - Irrota lukitustappi (1) ja käännä seisontatuki ylös ja lukitse se tähän asentoon. - Lukitse tappi (1) huolellisesti sokalla! - Nosta vaunun etuosaa hieman vetoaisan hydrauliikan avulla. - Irrota lukitustappi (1). Käännä seisontatuki alas ja lukitse se uudelleen. - Varmista lukituspultti (1) sokalla! - Laske vaunun etuosa alas vetoaisahydrauliikan avulla. - Irrota hydrauliikkaletkut ja virtajohdot. Irrota tämän jälkeen vaunu. 0500_-Stützfuß_

15 NOUKIN Noukkimen joustovaran säätö Jotta noukin toimisi mahdollisimman hyvin, on mitan (M) oltava oikea vaunun ollessa kytkettynä traktoriin (noukkimen joustovara). Asetus 5-riviselle noukkimelle (vuosimalliin 2006 saakka) Mitta M = 430 mm Säätäminen katso luvusta Kytkeminen traktoriin Asetus 6-riviselle noukkimelle (alkaen vuosimallista 2006) Mitta M = 480 mm Huomio! Vältä ruhjoutumisvaara noukkimen liikkuessa ylös ja alas. Huomio! Suojalevy (P) toimii myös tapaturmaestona, sitä ei saa poistaa käytön aikana. Ohje: Jos pelto on kovin epätasainen on mittaa vähennettävä 1 cm (M= 420 mm). Ohje: Jos pelto on kovin epätasainen on mittaa vähennettävä 2 cm (M= 470 mm). Noukkimen kevennyksen säätö Jotta noukkimen pyörien pintapaine olisi optimaalinen, voidaan jousikevennystä muuttaa. Noukkimen kevennys on liian voimakas (pomppii) - mittaa (X) pienennettävä Noukkimen kevennys on liian heikko (pomppii) - mittaa (X) suurennettava 0701_-Pick-up_

16 SILPPURIKONEISTO, TERÄPALKIT Silppurikoneisto Tärkeitä teräpalkin tarkistuksia ennen jokaista käyttökertaa - Lukitse tapit vasemmalla ja oikealla puolella (E2) - Terien kuluneisuus - Terien laukaisulaitteiden likaisuus - Riittävä maavara teräpalkin alla (A) Tärkeää! Teräpalkit lukitaan tapeilla Asento E2 - koneen molemmin puolin - molemmat tapit lukitaan sokilla (V). Ulkopuolinen silppuriterien hallinta Silppuriterien huoltamiseksi terät voidaan kääntää ulos ja sisään näppäimillä (57). Kytkimiä saa käyttää ainoastaan syöttökanavan ollessa tyhjä ja voimanoton ollessa irtikytkettynä! Huom! Ennen terien sisäänkääntöä on varmistettava, että ne ovat hyvässä kunnossa (vaurioituneet tai taipuneet terät). Huom! Ennen vaunun käyttöön ottoa on tarkistettava, että molemmin puolin olevat tapit on lukittu! Huom! Kun teräpalkkiin tehdään toimenpiteitä on olemassa loukkaantumisvaara. Tämä pätee erityisesti, kun teräpalkki käännetään sivulta sisään ja kun teräpalkki käännetään ylös. Ohjeita syöttökanavan tukkeutuessa Huom! Kun syöttökanavaan muodostuu tukos EI näppäimiä (oikeanpuoleista) saa käyttää terien ulos kääntämiseksi sillä se tapahtuu hydrauliikkapaineen avulla. Ohje Muita ohjeita Teräpalkin huolto- ja korjaustöitä varten se voidaan kääntää ulos vasemmalle puolelle. Tällöin kaikkiin teriin pääsee käsiksi: - terien teroittamiseksi - terien irrottamiseksi ja asentamiseksi - puhdistamiseksi - Ohjausyksikön näppäin pidetään painettuna ja samanaikaisesti kytketään voimanotto päälle. Silppuriterät siirtyvät materiaalin paineesta ulos kun voimanotto on kytketty. - Kun tukos on poistettu, käännetään terät uudelleen sisään. 0700_-Schneidwerk_

17 SILPPURIKONEISTO, TERÄPALKIT Teräpalkin kääntäminen Teräpalkin ulos kääntäminen koneen vasemmalle puolelle 3. Männän varret irrotetaan kiinnityksistään (molemmin puolin) Huom! Kun teräpalkki (A) on käännetty kokonaan alas ei vaunua saa siirtää. 1. Teräpalkin ulos kääntäminen (A1) 4. Käännä vasen mäntä eteen ja kiinnitä se pidikkeeseen (H). 5. Teräpalkki käännetään ulos. 2. Lukituksen (E1) avaaminen - Sokka (V) poistetaan ja molemmat lukitustapit avataan. - molemmat tapit lukitaan sokilla (V). 6. Teräpalkki lukitaan sokalla (V) ulos kännettyyn asentoon. Teräpalkin sisään kääntö Sisään kääntö tapahtuu päinvastaisessa järjestyksessä. 0700_-Schneidwerk_

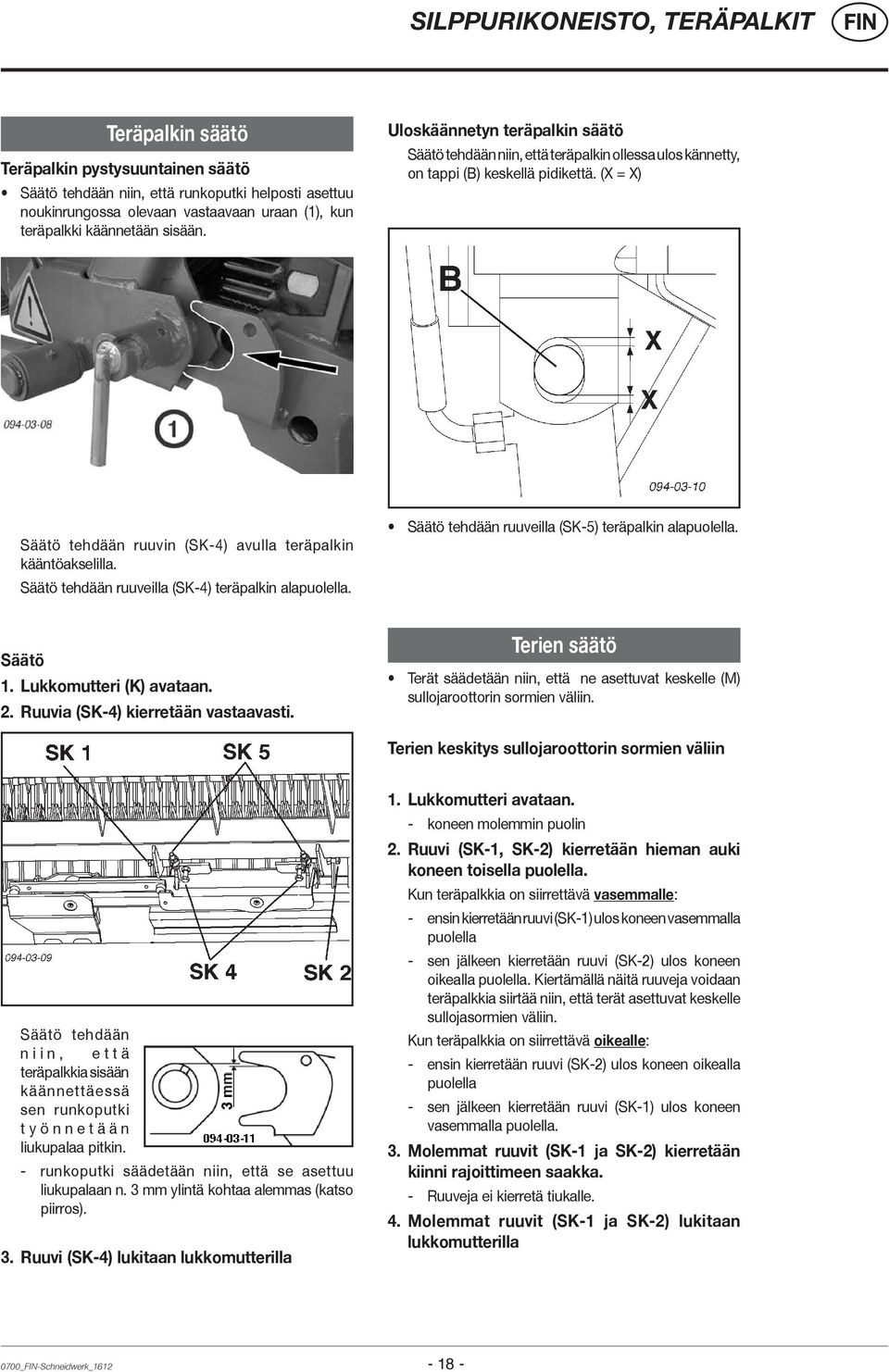

18 SILPPURIKONEISTO, TERÄPALKIT Teräpalkin säätö Teräpalkin pystysuuntainen säätö Säätö tehdään niin, että runkoputki helposti asettuu noukinrungossa olevaan vastaavaan uraan (1), kun teräpalkki käännetään sisään. Uloskäännetyn teräpalkin säätö Säätö tehdään niin, että teräpalkin ollessa ulos kännetty, on tappi (B) keskellä pidikettä. (X = X) Säätö tehdään ruuvin (SK-4) avulla teräpalkin kääntöakselilla. Säätö tehdään ruuveilla (SK-4) teräpalkin alapuolella. Säätö tehdään ruuveilla (SK-5) teräpalkin alapuolella. Säätö 1. Lukkomutteri (K) avataan. 2. Ruuvia (SK-4) kierretään vastaavasti. Terien säätö Terät säädetään niin, että ne asettuvat keskelle (M) sullojaroottorin sormien väliin. Terien keskitys sullojaroottorin sormien väliin Säätö tehdään niin, että teräpalkkia sisään käännettäessä sen runkoputki työnnetään liukupalaa pitkin. - runkoputki säädetään niin, että se asettuu liukupalaan n. 3 mm ylintä kohtaa alemmas (katso piirros). 3. Ruuvi (SK-4) lukitaan lukkomutterilla 1. Lukkomutteri avataan. - koneen molemmin puolin 2. Ruuvi (SK-1, SK-2) kierretään hieman auki koneen toisella puolella. Kun teräpalkkia on siirrettävä vasemmalle: - ensin kierretään ruuvi (SK-1) ulos koneen vasemmalla puolella - sen jälkeen kierretään ruuvi (SK-2) ulos koneen oikealla puolella. Kiertämällä näitä ruuveja voidaan teräpalkkia siirtää niin, että terät asettuvat keskelle sullojasormien väliin. Kun teräpalkkia on siirrettävä oikealle: - ensin kierretään ruuvi (SK-2) ulos koneen oikealla puolella - sen jälkeen kierretään ruuvi (SK-1) ulos koneen vasemmalla puolella. 3. Molemmat ruuvit (SK-1 ja SK-2) kierretään kiinni rajoittimeen saakka. - Ruuveja ei kierretä tiukalle. 4. Molemmat ruuvit (SK-1 ja SK-2) lukitaan lukkomutterilla 0700_-Schneidwerk_

19 SILPPURIKONEISTO, TERÄPALKIT Terien ja sullojaroottorin etäisyyden tarkistaminen Terien ja sullojaroottorin välinen etäisyys pitää olla vähintään 20 mm. - Rajoitinruuvia (SK-3) säädetään vastaavasti. min. 20 mm SK3 K Tarkistus 1. Teräpalkin sisään kääntäminen (työskentelyasento). 2. Tee silmämääräinen tarkistus Terien ja sullojaroottorin välinen etäisyys pitää olla vähintään 20 mm. Etäisyyden säätö 1. Lukkomutteri (K) avataan. - teräpalkin molemmin puolin 2. Ruuvia (SK-3) kierretään, kunnes oikea etäisyys (20-30 mm) saavutetaan. - Molempia rajoitinruuveja säädetään niin, etteivät teräpalkit työskentelyasentoon käännettäessä kosketa muihin koneen osiin. 3. Rajoitinruuvit lukitaan lukkimuttereilla (K). 0700_-Schneidwerk_

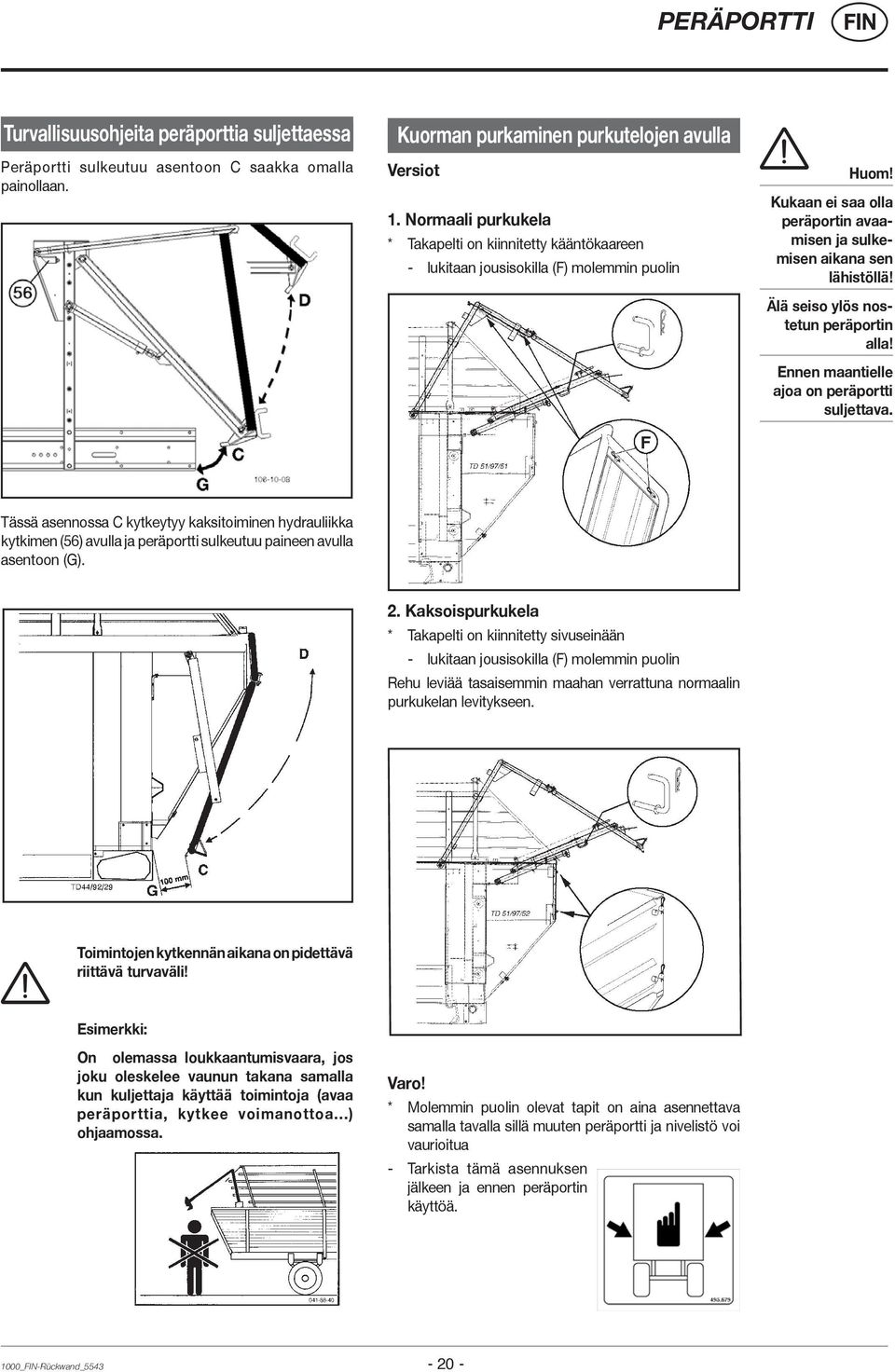

20 PERÄPORTTI Turvallisuusohjeita peräporttia suljettaessa Peräportti sulkeutuu asentoon C saakka omalla painollaan. Kuorman purkaminen purkutelojen avulla Versiot 1. Normaali purkukela * Takapelti on kiinnitetty kääntökaareen - lukitaan jousisokilla (F) molemmin puolin Huom! Kukaan ei saa olla peräportin avaamisen ja sulkemisen aikana sen lähistöllä! Älä seiso ylös nostetun peräportin alla! Ennen maantielle ajoa on peräportti suljettava. Tässä asennossa C kytkeytyy kaksitoiminen hydrauliikka kytkimen (56) avulla ja peräportti sulkeutuu paineen avulla asentoon (G). 2. Kaksoispurkukela * Takapelti on kiinnitetty sivuseinään - lukitaan jousisokilla (F) molemmin puolin Rehu leviää tasaisemmin maahan verrattuna normaalin purkukelan levitykseen. Toimintojen kytkennän aikana on pidettävä riittävä turvaväli! Esimerkki: On olemassa loukkaantumisvaara, jos joku oleskelee vaunun takana samalla kun kuljettaja käyttää toimintoja (avaa peräporttia, kytkee voimanottoa...) ohjaamossa. Varo! * Molemmin puolin olevat tapit on aina asennettava samalla tavalla sillä muuten peräportti ja nivelistö voi vaurioitua - Tarkista tämä asennuksen jälkeen ja ennen peräportin käyttöä. 1000_-Rückwand_

21 PURKUKELAT Purkukelojen irrotus 1. Avaa vaunun peräportti 2. Ketjun kiristin (58) löysätään ja käyttöketju (1) irrotetaan. Huomio! Älä tartu purkukelojen alueelle niin kauan kuin moottori käy. 3. Irrota sivupelti (2) molemmin puolin. Huom! Jousen esikiristyksen (X) säätöä ei saa muuttaa. 4. Ylemmän purkukelan irrotus Seuraavat ruuvit irrotetaan molemmin puolin: - kolme ruuvia (SK-3) laakerilaipasta - kaksi ruuvia (SK-2) suojalevystä 5. Alemman purkukelan irrottaminen - kaksi ruuvia (SK-2) irrotetaan suojalevystä molemmin puolin 6. Irrota purkukelat taaksepäin. 7. Asenna sivupellit (2) molemmin puolin uudelleen. 8. Säädä kytkin - katso seuraava sivu 1000_-DOSIERER_

22 PURKUKELAT Pohjakuljettimen kytkentä Yleistä Annostelutelojen ollessa asennettuna ruuvi (SK-5) sijaitsee anturin takana ja sillä ei ole tehtävää. Pohjakuljetin kytkeytyy anturin (90) kautta päälle ja pois annostelutelan jonkin osan toimesta. Pohjakuljetinmoottori voidaan kytkeä päälle ainoastaan - kuormausautomatiikan kautta tai - laukaisemalla ohjauspöydän pohjakuljetinkytkimen Huomio! Työskennellessä avattujen suojapeltien takana on olemassa lisääntynyt loukkaantumisvaara. Annostelutelojen ollessa purettuna anturi (90) ja näin ollen myös pohjakuljetin ovat aina pois päältä. Tätä ei kuitenkaan haluta kuormaamisen ja purkamisen aikana. Siksi annostelutelojen ollessa purettuna anturi (90) on kytkettävä päälle ruuvin (SK-5) avulla. Kytkemisetäisyys (A) on mm. Etäisyys on säädettävissä pitkittäisreiän kohdalla bar Paineöljykytkimen asennus Kun vaunua käytetään ilman purkukeloja, suosittelemme paineöljykytkimen (3) asentamista. Kun materiaali alkaa kuormauksen loppuvaiheessa painaa peräporttia, pysähtyy pohjakuljetin automaattisesti painekytkimen ansiosta. Kun purkukelat ovat käytössä ei painekytkintä tarvita. - Katso sähköliitäntä varaosaluettelosta, kytkentäkaavio kts. liite. - Säätäminen katso luvusta HUOLTO 1000_-DOSIERER_

23 1000 Upm KOROTUSLAIDAT Korokelaitojen nostaminen Kokoaminen tapahtuu käänteisessä järjestyksessä. Huom! * Laitojen nostamiseen tarvitaan kaksi henkilöä ja se tehdään vaunun ollessa vaakasuorassa asennossa. * Loukkaantumisvaara Vaihe Yksityiskohta Huomautus 1 Kiinnitä kulmat etuseinän asentamista varten osakuva 1 mukaisesti. Huomioi kulmien asento! 2 Aseta etuseinä paikalleen ja kiinnitä se kulmiin ruuvien avulla. Kiinnitä kulmat takakaaren asentamista varten osakuva 3 mukaisesti. 3 Huomioi kulmien asento! Kiinnitä kaari kulmaan. Huom! Älä ylitä 4 m päällerakenteiden korkeuden osalta! Kiinnitä keskimmäiset kaaret. 4 Huomioi asennusosien järjestys! (katso detaljipiirros) Kaarien korkeusasento voidaan siirtää sivuseinän kiskoa pitkin. Ruuvaa nämä kiinni vasta sen jälkeen, kun vaihe 5 on saatu valmiiksi. 1001_-Aufbauoberteil_

24 KOROTUSLAIDAT 5 Käännä sivuseinät auki ja ruuvaa ne kaarien kanssa yhteen. 6 Ladeautomatik Ladeautomatik-Klappe auf der Frontwand einhängen und mit Vorstecker sichern. 7 Ripusta lastausautomatiikan luukku etuseinän kaariin ja kiinnitä ne sokkien avulla. 8 X Kiinnitä anturi (ja kaapeli) sekä ylemmän lastausautomatiikan kytkentäkaari. Säädä haluamasi kytkentäkohta kytkentäkaaren pitkittäisreiän ruuvin avulla. Ylempi pitkittäisreikä: suurin kuormitus Alempi pitkittäisreikä: pienin kuormitus Kytkentäetäisyys (X): mm 9 Ripusta pressu takakaaren ja takaseinän väliin ja kiinnitä se sokkien avulla. 10 Kiinnitä köydet. Vinkki: upota köydet ennen kiinnittämistä ensin veteen, silloin ne venyvät paremmin. LISÄVARUSTE: kattoprofiilit Lastausautomatiikan toimivuuden kannalta on tärkeää, että kattoprofiilin ja lastausautomatiikan luukun väliset ruuviliitokset eivät ole liian kireitä! 1001_-Aufbauoberteil_

25 DIRECT CONTROL - OHJAUS DIRECT CONTROL ohjausyksikkö Ohje: Ohjausyksikön näppäimet 1 Vetopuomin nosto Käyttö on jaettu Kuormaus- ja Purkutoimintoihin Korokelaitojen nosto 2 Vetopuomin lasku Korokelaitojen lasku 3 Silppuriterien sisään kääntö Pohjakuljettimen nopeuden alentaminen 4 Silppuriterien ulos kääntö Pohjakuljetin eteenpäin 5 Noukkimen nosto Kuormaustoiminnot osoitetaan punaisella merkillä ja punaisella LEDvalolla. Purkutoiminnot osoitetaan vihreällä merkillä ja vihreällä LED-valolla. 4 8 Takalaidan avaaminen (purkukelat käytössä) 6 Noukkimen lasku Takalaidan avaaminen (purkukelat pois käytöstä) 7 Pohjakuljettimen takaisinpyöritys (= tilapäistoiminto) Pohjakuljettimen nopeuden lisääminen 8 Virtakytkin Mustalla merkityt toiminnot ovat käytössä molemmilla toiminnoilla (vihreä/punainen valo). - Vaihto toiselle käyttötoiminnolle (punainen/vihreä) - STOP -näppäin Halutun hydrauliikkatoiminnon käyttö Toimintojen käyttöön I/O -näppäintä painetaan sekunnin ajan - näppäimen punainen merkkivalo (LED) syttyy. Vaihto toiselle käyttötoiminnolle Paina I/O-näppäintä lyhyesti - LED valon väri vaihtuu vihreäksi Kuormaustoiminnot (= punainen merkki) - Kuormaustoiminto on käytössä kun laite kytketään päälle - I/O-näppäimen LED valo palaa punaisena - Vain punaisella merkityt toiminnot ovat käytössä - Haluttua hydrauliikkatoimintoa voidaan käyttää painamalla ko. näppäintä. - valitun näppäimen LED valo palaa punaisena Purkutoiminnot (= vihreä merkki) - I/O-näppäimen LED valo palaa vihreänä - Vain vihreällä merkityt toiminnot ovat käytössä - Haluttua hydrauliikkatoimintoa voidaan käyttää painamalla ko. näppäintä. - valitun näppäimen LED valo palaa vihreänä Vetopuomia (merkitty mustalla) voidaan käyttää molemmilla toimintoryhmillä. Jos korokelaitoja halutaan säätää, on ohjausyksikköä säädettävä. (katso kohdan Vetopuomi / Korokelaidat näppäintoimintoja) LED-merkkivalot Kun LED-valo palaa on valittu toiminto käytössä. Kuvassa oleva esimerkki tarkoittaa - LED-valo palaa ylävasemmassa näppäimessä - Toiminto Vetopuomin nosto on käytössä DIRECT-CONTROL_

26 DIRECT CONTROL - OHJAUS Kuormaustoiminnot - Kuormaustoiminto on käytössä kun laite kytketään päälle - I/O-näppäimen LED valo palaa punaisena - Vain punaisella merkityt toiminnot ovat käytössä - Valitse haluttu hydrauliikkatoiminto - Valitun näppäimen LED valo palaa punaisena Pohjakuljettimen takaisinpyöritys Näppäin pidetään painettuna (=tilapäistoiminto) - pohjakuljetin toimii enimmäisnopeudella peräportin suuntaan - merkkivalo palaa - kun näppäin vapautetaan, pohjakuljetin pysähtyy Ohje! Näppäintä käytetään myös KUORMAUSAUTOMATIIKAN 1) esivalintaan. Turvallisuusohjeet! Katso ko. kappale käyttöohjeessa! Noukkimen nosto Näppäin pidetään painettuna (=tilapäistoiminto) - Noukin nousee - merkkivalo palaa Ohje! Näppäintä käytetään myös TYHJENNYSAUTOMATIIKAN esivalintaan. Säätötoimenpiteet: - Lähtökohtana on, että ohjausyksikkö ei ole kytketty päälle - Pidä näppäintä painettuna ja paina lopuksi näppäintä lyhyesti (2 sekuntia) - LED-valo vilkkuu ja äänimerkki kuuluu toiminnon muutoksen merkiksi. Toiminto osoitetaan aina kun se on käytössä. - LED-valo vilkkuu lyhyesti = käytössä - LED-valo ei vilku = pois käytöstä Noukkimen lasku Paina näppäintä (= jatkuva toiminto) - Noukin laskee - Noukin jää kellunta-asentoon - merkkivalo palaa Toiminto voidaan peruuttaa vain noukkimen nosto näppäimellä. Ohje! Säätötoimenpiteet: - Lähtökohtana on, että ohjausyksikkö ei ole kytketty päälle - Pidä näppäintä painettuna ja paina lopuksi näppäintä lyhyesti (2 sekuntia) - LED-valo vilkkuu ja äänimerkki kuuluu toiminnon muutoksen merkiksi. Toiminto osoitetaan aina kun se on käytössä. - LED-valo vilkkuu lyhyesti = käytössä - LED-valo ei vilku = pois käytöstä Silppuriterien sisään kääntö Näppäin pidetään painettuna (=tilapäistoiminto) - Silppuriterät kääntyvät paineen avulla sisään Silppuriterien ulos kääntö Näppäin pidetään painettuna (=tilapäistoiminto) - Silppuriterät kääntyvät ulos Jos silppuriterien anturi (lisävar.) on käytössä, näyttää LED-valo (jatkuva) uloskäännettyjen terien tilan. - Äänimerkki kuuluu kun noukin lasketaan alas Ohje! Kuormaus- ja tyhjennysautomatiikka, katso myös kappale Automaattinen kuormaus ja purkaus Muuta toimintoa käytettäessä, noukintoiminto lukitaan siksi aikaa. 1) Vain jos kuormausanturit on asennettu DIRECT-CONTROL_

27 DIRECT CONTROL - OHJAUS Purkutoiminnot - Paina näppäintä lyhyesti - Toiminto muuttuu - I/O-näppäimen LED valo palaa vihreänä - Vain vihreällä merkityt toiminnot ovat käytössä - Valitse haluttu hydrauliikkatoiminto - Valitun näppäimen LED valo palaa vihreänä Takalaidan avaaminen Paina näppäintä (= jatkuva toiminto) - takalaita nousee - purkauskelat käynnistyvät (jos asennettu) - merkkivalo palaa Takalaidan sulkeminen Paina näppäintä (= jatkuva toiminto) Pohjakuljettimen nopeuden vähentäminen Paina näppäintä lyhyesti (= tilapäistoiminto) - Pohjakuljettimen nopeus taaksepäin hidastuu - merkkivalo palaa - jokainen näppäimen painallus hidastaa nopeutta Pohjakuljetin eteenpäin Näppäin pidetään painettuna (=tilapäistoiminto) - pohjakuljetin liikkuu noukinta kohti - merkkivalo palaa Ohje! Näppäintä käytetään myös pohjakuljettimen peruutuksen pysäyttämiseen. Vetopuomi / Korotuslaidat Nämä toiminnot voidaan tehdä sekä punaisen että vihreän LED-valon palaessa. - Perussäädöllä on Vetopuomi -toiminto käytössä. Turvallisuusohjeet! Katso ko. kappale käyttöohjeessa! - takalaita laskee - pohjakuljetin pysähtyy - purkauskelat pysähtyvät (jos asennettu) - merkkivalo palaa Ohje! Jos takalaita-automatiikan toiminta keskeytyy toisen toiminnon takia (esim. vetopuomin käyttö), jää taka-laita paikoilleen, kunnes toinen toiminto on päättynyt. Tyhjennys pohjakuljettimella ja kuljettimen nopeuden lisääminen Paina näppäintä (= jatkuva toiminto) - pohjakuljetin pyörii taaksepäin (kun takalaita on avattu) - merkkivalo palaa - Painamalla näppäintä lisää, voidaan kuljettimen nopeutta lisätä Ohje! 5 sekunnin kuluttua käytössä oleva arvo tallennetaan ja se on aloitusarvona seuraavaa kuormaa purettaessa (vain tyhjennysautomatiikalla). Vetopuomin nosto / Korokelaitojen nosto Näppäin pidetään painettuna (=tilapäistoiminto) - Vaunun etuosa nousee tai - korokelaidat nousevat (tai laskevat) Vetopuomin lasku / Korokelaitojen lasku Näppäin pidetään painettuna (=tilapäistoiminto) - Vaunun etuosa laskee tai - korokelaidat laskevat (tai nousevat) - Jos on tarve käyttää Korokelaitojen nosto toimintoa, on vielä yksi toiminto muutettava. Säätötoimenpiteet: - Ohjausyksikkö kytketään pois päältä - Pidä näppäintä gpainettuna ja paina lopuksi näppäintä lyhyesti (2 sekuntia) - Molemmat LED-valot Korokelaitojen nosto ja Korokelaitojen lasku vilkkuvat vuorotellen. Aina kun ohjusyksikkö kytketään pois päältä, siirtyy toiminto takaisin vetopuomin säätöön DIRECT-CONTROL_

28 DIRECT CONTROL - OHJAUS Kuormaus- ja Tyhjennysautomatiikka 3) Toiminnon tarkistaminen Huom! 1. Toiminto lopetetaan näppäimellä 8. (LED-valo 8 ei pala) 2. Toiminto käynnistetään näppäimellä 8. - LED-valo 7 palaa lyhyen aikaa: Kuormausautomatiikka on aktivoitu Kuormaus- ja tyhjennysautomatiikan päälle kytkentä tehdään vain kerran. - LED-valo 7 ei pala: Kuormausautomatiikka on kytketty pois päältä LED-valo 5 palaa lyhyen aikaa: Tyhjennysautomatiikka on aktivoitu LED-valo 5 ei pala: Tyhjennysautomatiikka on kytketty pois päältä Toiminto osoitetaan aina kun se on käytössä. Kuormausautomatiikan käyttöönotto Säätötoimenpiteet: Lähtökohtana on, että ohjausyksikkö ei ole kytketty päälle - Pidä näppäintä (7) painettuna ja päätteeksi - paina näppäintä 8 lyhyesti (2 sekuntia), kunnes LED-valo 7 palaa lyhyen aikaa ja äänimerkki kuuluu. Kuormausautomatiikan etuja - hyvin tiiviit kuormat - syöttökanavan tukoksen vaara vähenee - koko voimansiirron ylikuormituksen vaara vähenee - rehun hellävarainen käsittely - helpottaa kuljettajan työtä - parantaa kuormaustehoa Automaattinen pohjakuljettimen ohjaus (riippuen vaunumallista, L / D): - alhaalla olevan tunnistinlevyn avulla 3) - alhaalla olevan tunnistinlevyn avulla 3) - Öljyn painekytkimen avulla 3) Toimintojakso - Täyttötunnistin antaa signaalin - Pohjakuljetin käynnistyy automaattisesti - Materiaali siirtyy taaksepäin - siirto toistuu, kunnes kuormatila on täynnä VAUNU TÄYNNÄ - ilmoitus kun öljypainekytkin ilmoittaa ylipainetta - kuuluu ohjausyksiköstä kaksoishälytysääni Tyhjennysautomatiikan päälle kytkentä Säätötoimenpiteet: Lähtökohtana on, että ohjausyksikkö ei ole kytketty päälle - Pidä näppäintä (5) painettuna ja päätteeksi - paina näppäintä 8 lyhyesti (2 sekuntia), kunnes LED-valo 5 palaa lyhyen aikaa ja äänimerkki kuuluu. Tyhjennysautomatiikan etuja - Nopea, tehokas ja tasainen tyhjennys - Rehun hellävarainen käsittely tyhjennyksen aikana - Takaseinän avaaminen ja purkauksen käynnistys yhdellä napin painalluksella Toimintojakso - Takalaidan avaaminen - Pohjakuljetin käynnistyy esiasetetulla nopeudella Huomaa! Tavoitevarusteena on olemassa käyntioven valvonta: sen kanssa kun käyntiovi avataan, sammuu pohjakuljetin. 3) Vain jos kuormausanturit on asennettu DIRECT-CONTROL_

29 POWER CONTROL - OHJAUS Järjestelmän osat Jotta ohjausyksikkö saadaan toimimaan oikealla tavalla, on seuraavat liitokset tarkistettava: V:n jännitteen syöttö traktorista 2. Ohjausyksikön liitos traktorikaapeliin (ISO) 3. Traktorikaapelin liitos koneen prosessoriin Ohjausyksikkö Näppäimet Näyttö: - WORK (käyttö) toiminto - DATA (tieto) toiminto - SET (asetus) toiminto - DIAG (vianetsintä) toiminto - TEST - CONFIG Turvallisuusohjeita Koska useampi henkilö voi käyttää vaunun toimintoja samanaikaisesti, on erityistä varovaisuutta noudatettava. Vaunun käytöstä on etukäteen sovittava. Esimerkki: On olemassa onnettomuusvaara, jos joku oleskelee vaunun takana ja kuljettaja käyttää ohjaamossa olevaa ohjausyksikköä (esim. avaa peräportin, kytkee voimanoton jne.) Kuormauksen näppäimet: 1 - Automaattikuormaus 2 - Pohjakuljettimen käyttö / Tyhjennys 3 - Silppuriterien sisään kääntö 4 - Silppuriterien ulos kääntö 5 - Vetopuomin lasku - vaunun etuosa alas 6 - Vetopuomin nosto - vaunun etuosa ylös 7 - Noukkimen nosto 8 - Noukkimen lasku Ohjausyksikön ohjelmistoversio (V x.xx) näkyy näytöllä sen jälkeen kun jännitteen syöttö on liitetty ja laite kytketty päälle. Kuorman tyhjennyksen näppäimet: 9 - Automaattinen tyhjennys 10 - Pohjakuljettimen käyttö / lisävar. 2-nopeusmoott. hidas - nopea 11 - STOP 12 - Purkukelat päälle - pois 13 - Poikittaiskuljettimen esivalinta / kuljettimen pysäytys 14 - Poikittaiskuljetin vasemmalle / pohjakuljettimen nopeuden hidastaminen 15 - Pohjakuljetin eteenpäin 16 - Ohjaava akseli päälle pois 17 - Poikittaiskuljetin oikealle / pohjakuljettimen nopeuden lisääminen 18 - Takalaidan avaaminen 19 - Takalaidan sulkeminen 20 - Päälle - pois / valikon vaihto 1000_-Power-Control_
