Side decor -sarja, Running board

Koko: px
Aloita esitys sivulta:

Download "Side decor -sarja, Running board"

Transkriptio

1 Installation instructions, accessories Ohje nro Versio Osa nro , , , , , , , , , , , , Side decor -sarja, Running board IMG Volvo Car Corporation Side decor -sarja, Running board V1.10 Sivu 1 / 73

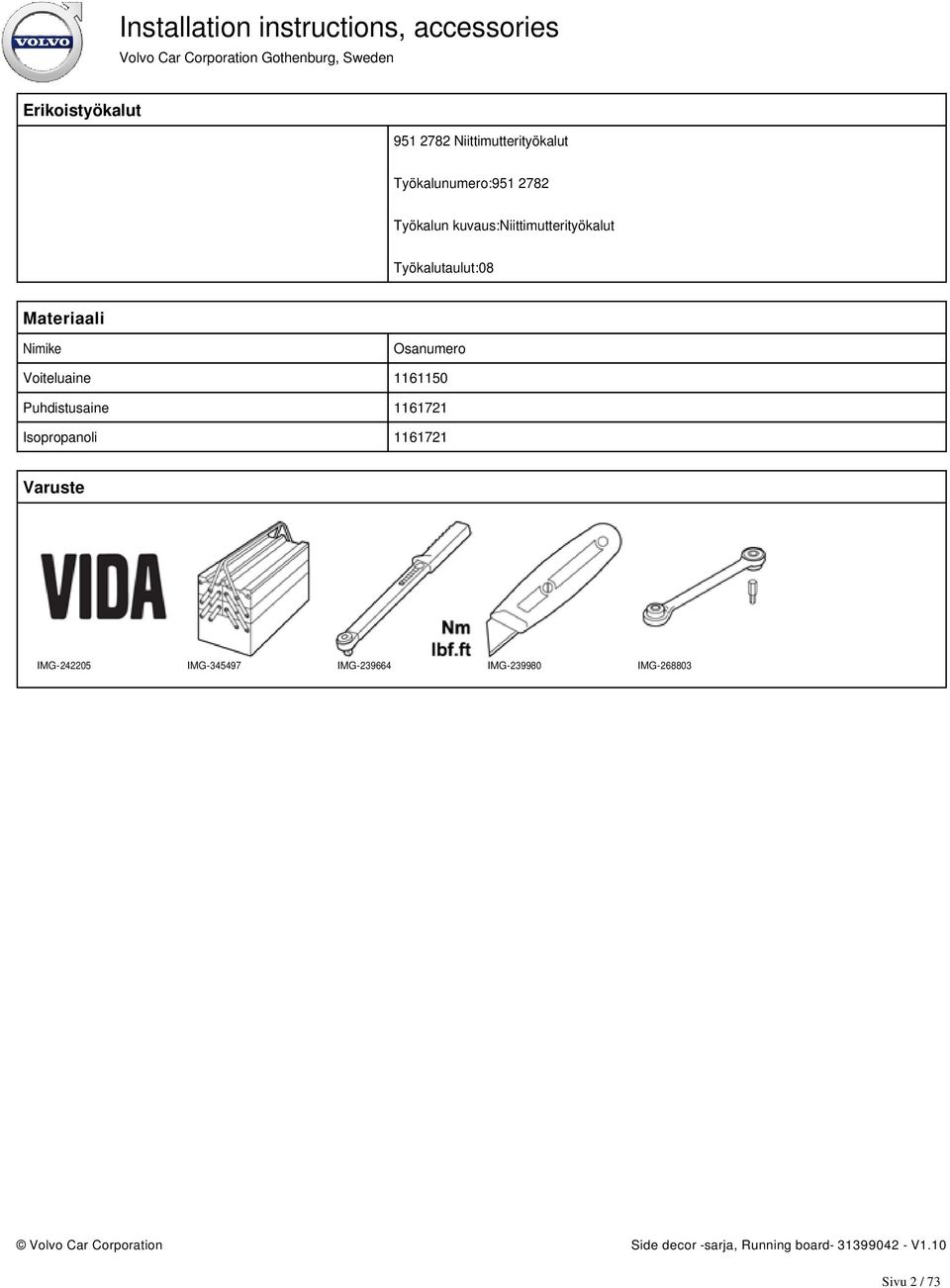

2 Erikoistyökalut Niittimutterityökalut Työkalunumero: Työkalun kuvaus:niittimutterityökalut Työkalutaulut:08 Materiaali Nimike Osanumero Voiteluaine Puhdistusaine Isopropanoli Varuste IMG IMG IMG IMG IMG Sivu 2 / 73

3 IMG Sivu 3 / 73

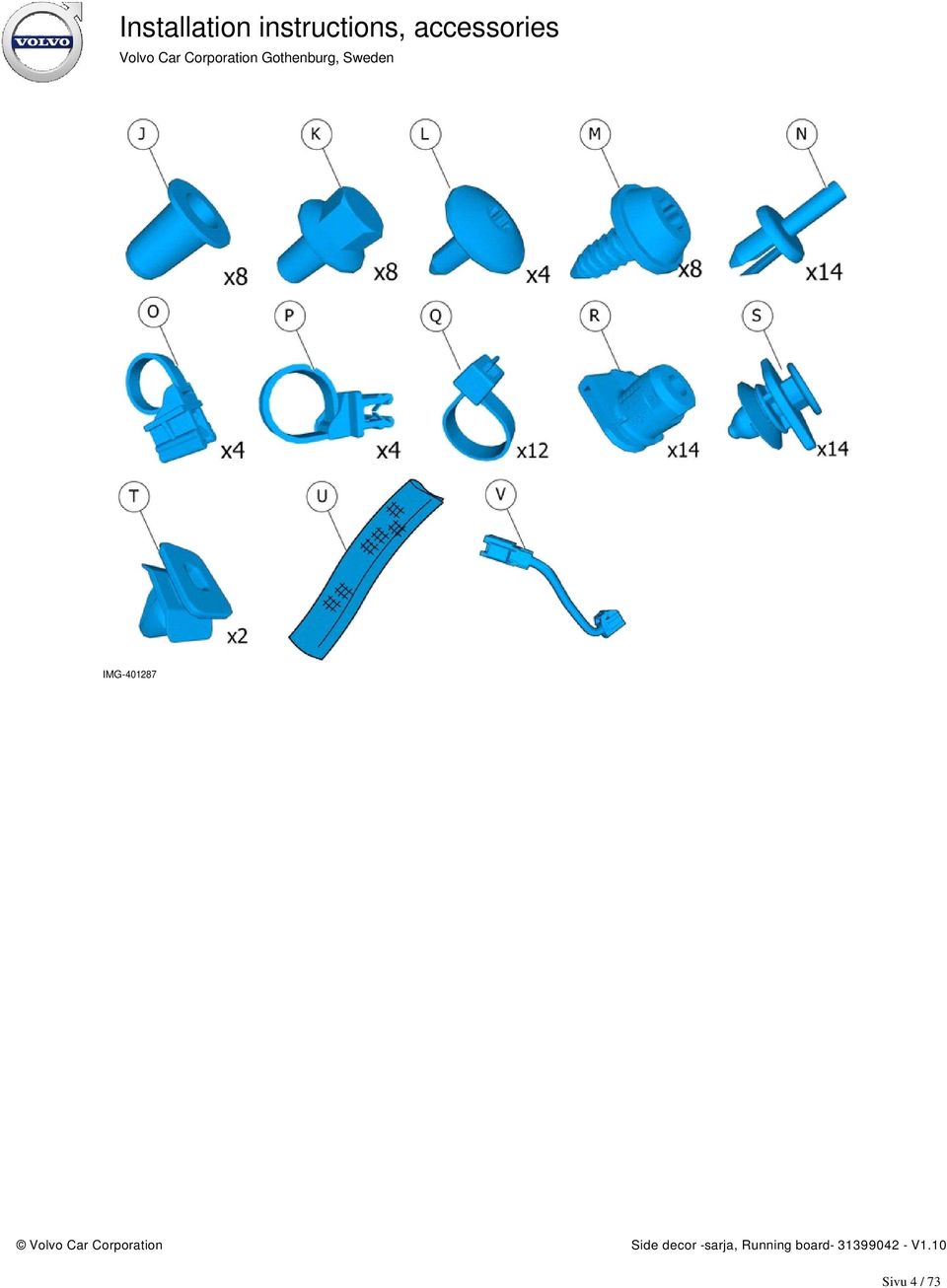

4 IMG Sivu 4 / 73

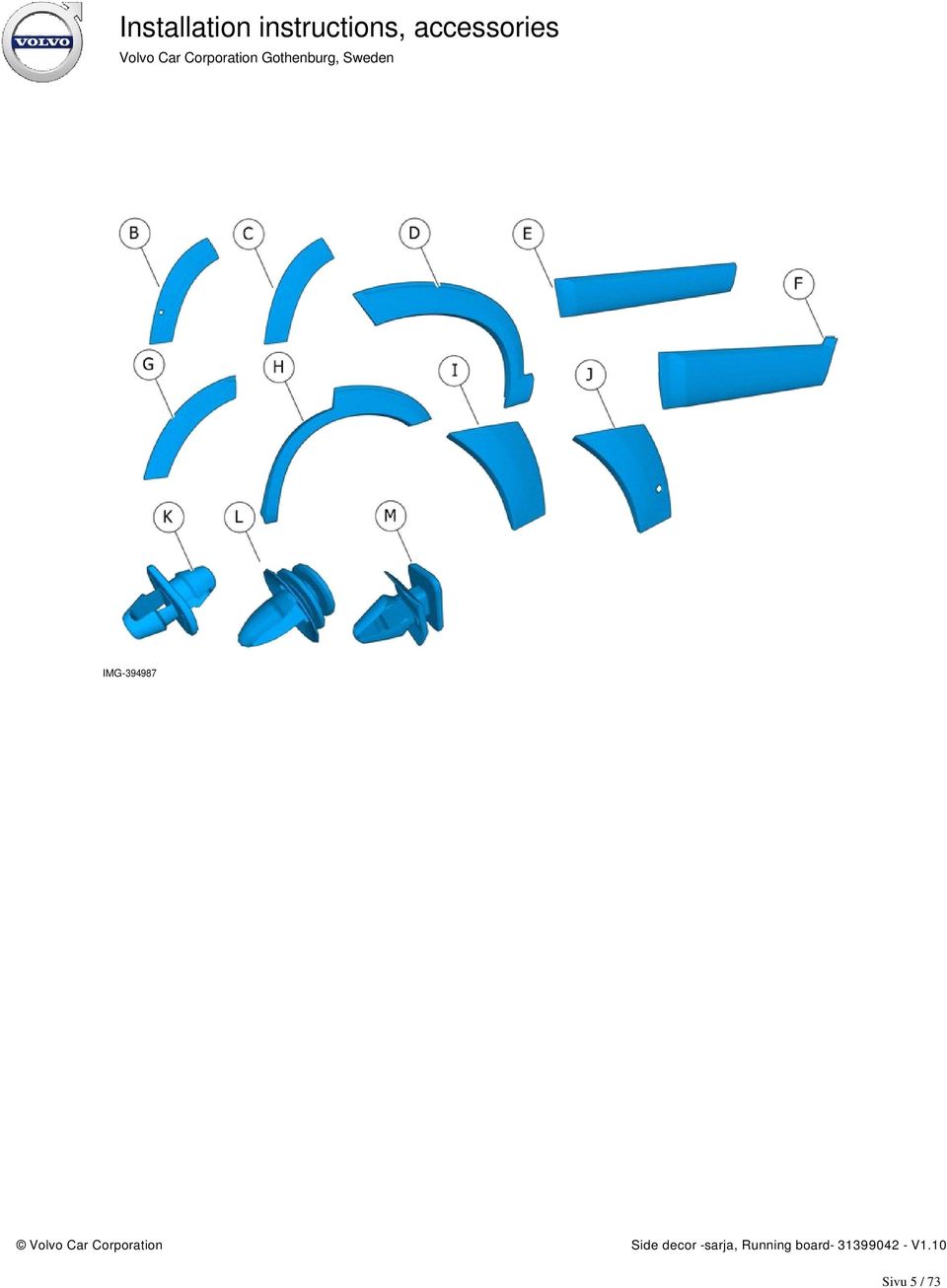

5 IMG Sivu 5 / 73

6 Tiedot 1 Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Muut tiedot 2 Huom! Jos autoon asennetaan lisävaruste, joka edellyttää puskurin irrotusta ja asennusta, on tämä asennus on suoritettava ensin. Varustesarjassa voi olla osia, joita ei käytetä tässä asennuksessa. Asennuksen aikana auton lämpötila on pidettävä 20 asteessa C. Asennuksen jälkeen autoa ei saa pestä 48 tuntiin IMG Varustesarjassa voi olla osia, joita ei käytetä tässä asennuksessa. Värien merkitys Sivu 6 / 73

7 4 Huom! Tästä väritarkasta ilmenee (värituloste sekä sähköinen versio) menetelmävaiheiden kuvissa käytettävien eri värien merkitys. 1. Käytetään painotetuissa osissa eli osissa, joille tulee tehdä jotain. 2. Käytetään lisäväreinä, kun on tarpeen näyttää tai korostaa muita osia. 3. Käytetään kiinnitysosille, jotka pitää irrottaa/asentaa. Voivat olla ruuveja, pidikkeitä, pistokkeita jne. 4. Käytetään kun osaa ei irroteta kokonaan autosta vaan ripustetaan sivuun. IMG Käytetään vakiotyökaluille tai erikoistyökaluille. 6. Käytetään taustavärinä auton osissa. Autot joissa on pysäköintiapu, tutka 5 Tulosta mallit Service Product Journal'ista (SPJ) IMG Sivu 7 / 73

8 6 1. Kiinnitä malli teipillä. 2. Piirrä/merkitse 3. Poista teippi. Tee samoin toisella puolella. IMG Kiinnitä malli teipillä. 2. Piirrä/merkitse 3. Poista teippi. Tee samoin toisella puolella. IMG Kaikki autot Akun irtikytkentä Sivu 8 / 73

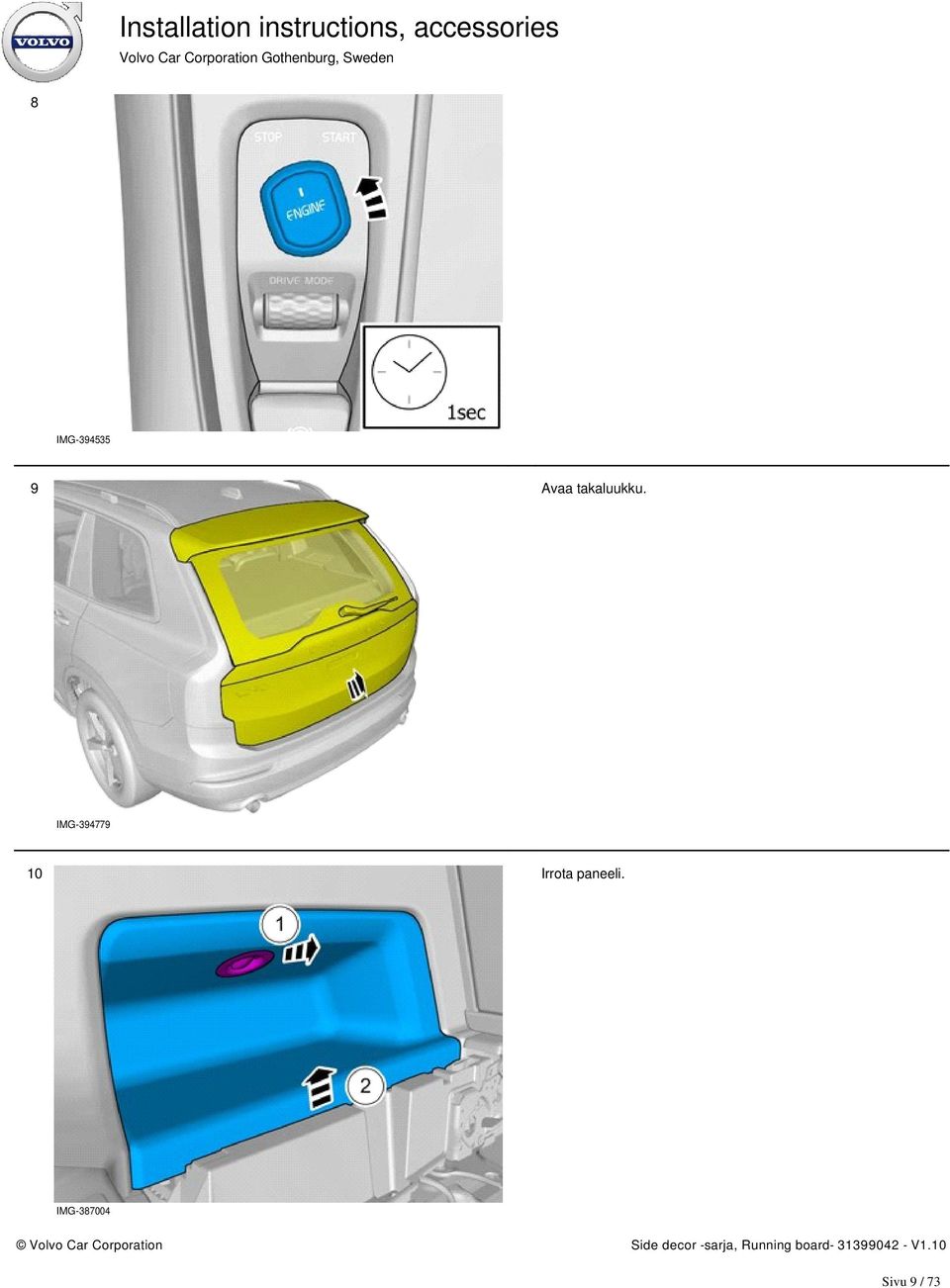

9 8 IMG Avaa takaluukku. IMG Irrota paneeli. IMG Sivu 9 / 73

10 11 Irrota akun miinusjohdin. IMG Irrotus 12 Huom! Ruuvit käytetään uudelleen. Irrota ruuvit. IMG Sivu 10 / 73

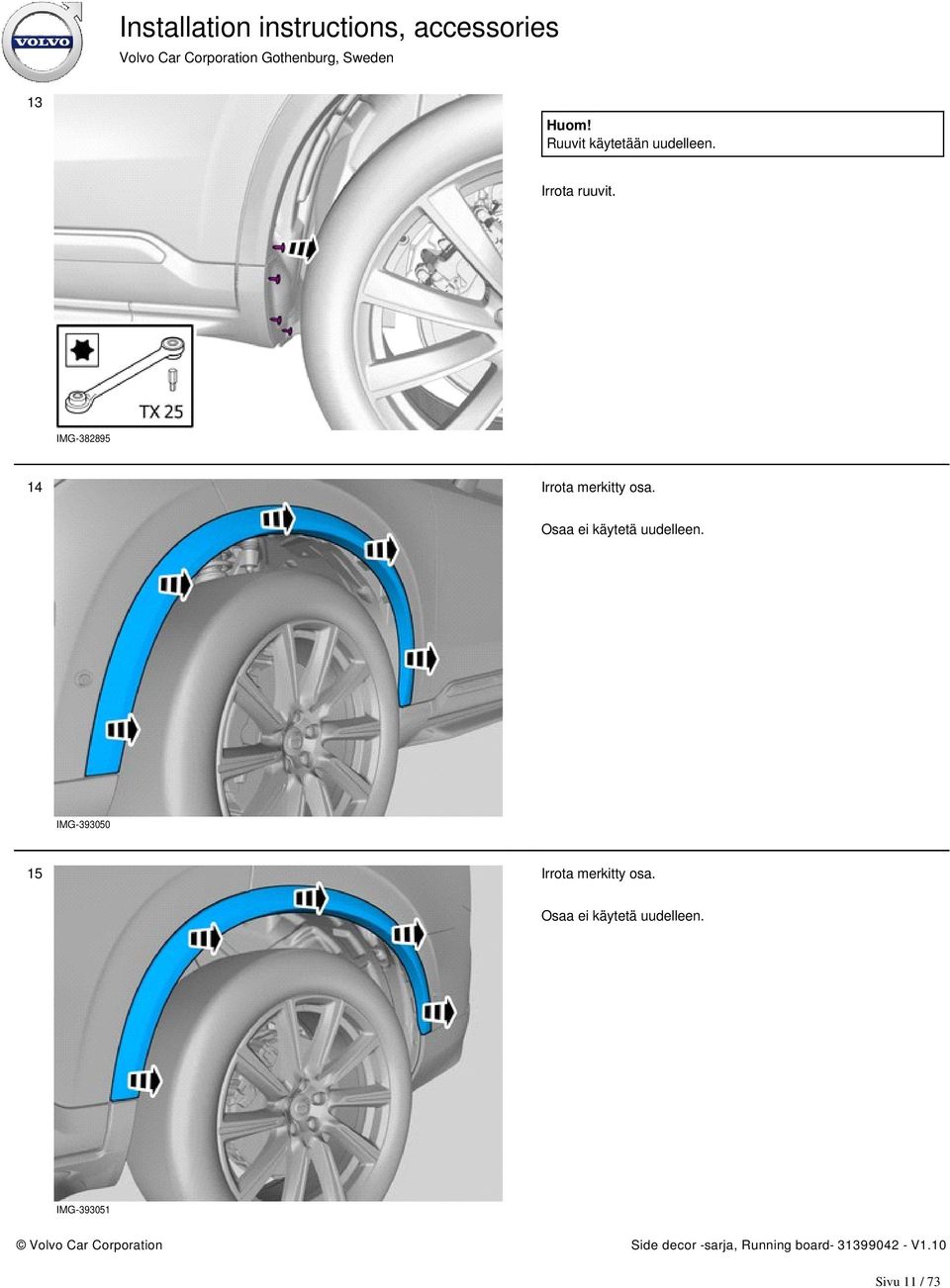

11 13 Huom! Ruuvit käytetään uudelleen. Irrota ruuvit. IMG Irrota merkitty osa. Osaa ei käytetä uudelleen. IMG Irrota merkitty osa. Osaa ei käytetä uudelleen. IMG Sivu 11 / 73

12 16 Irrota merkitty osa. Osaa ei käytetä uudelleen. IMG Irrota merkitty osa. Osaa ei käytetä uudelleen. IMG IMG Sivu 12 / 73

13 19 Irrota merkitty osa. Osaa ei käytetä uudelleen. IMG Osaa ei käytetä uudelleen. IMG Sivu 13 / 73

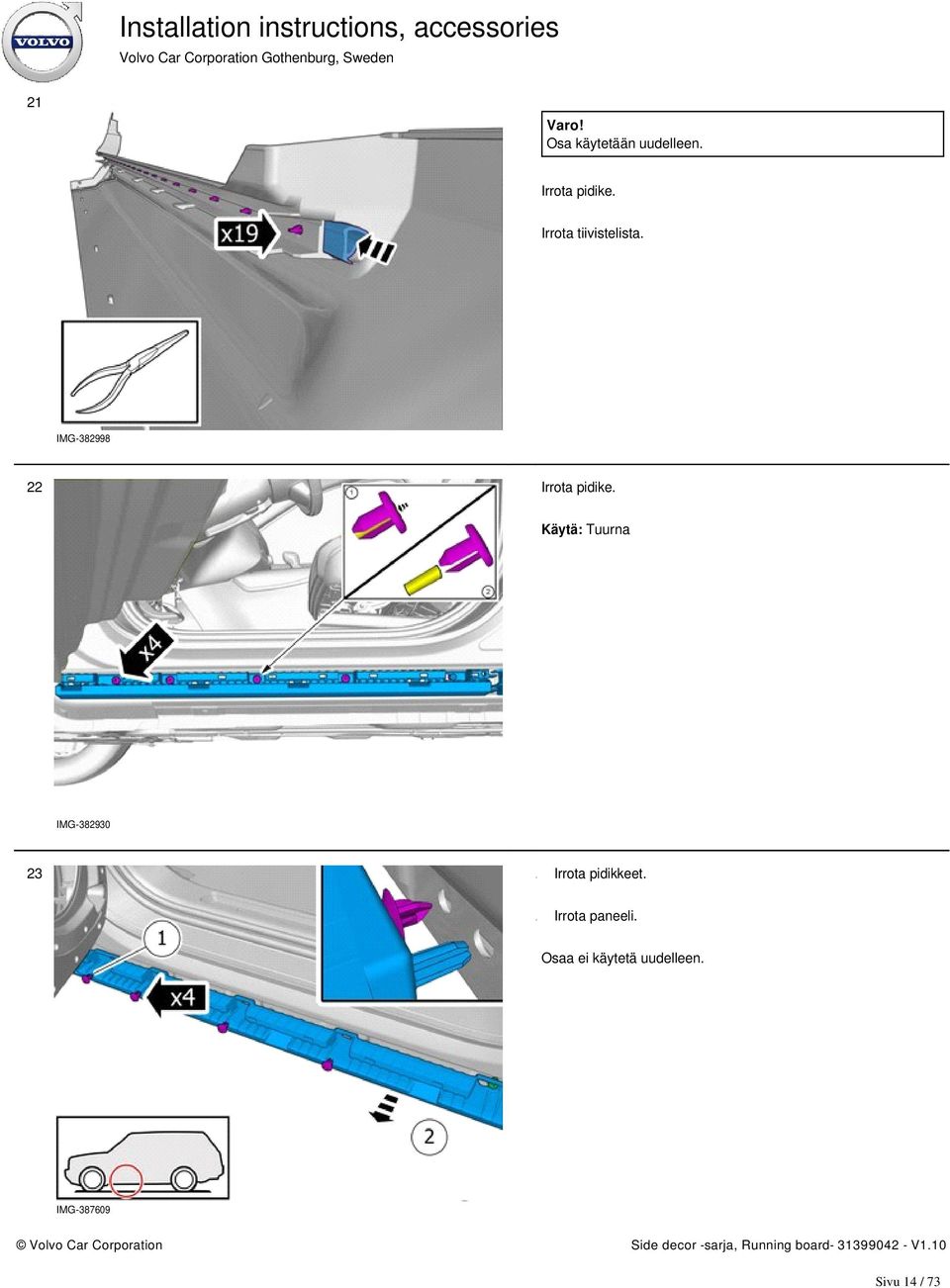

14 21 Varo! Osa käytetään uudelleen. Irrota pidike. Irrota tiivistelista. IMG Irrota pidike. Käytä: Tuurna IMG Irrota pidikkeet. 2. Irrota paneeli. Osaa ei käytetä uudelleen. IMG Sivu 14 / 73

15 24 Huom! Tarkista, että kosketuspinnat ovat puhtaat, eikä niissä ole vieraita materiaaleja. IMG Irrota pidike. Käytä: Tuurna IMG Irrota pidikkeet. 2. Irrota paneeli. Osaa ei käytetä uudelleen. IMG Sivu 15 / 73

16 27 Huom! Tarkista, että kosketuspinnat ovat puhtaat, eikä niissä ole vieraita materiaaleja. IMG Huom! Tarkista, että kosketuspinnat ovat puhtaat, eikä niissä ole vieraita materiaaleja. Huom! Pidikkeet ovat kaksiosaisia. Irrota pidikkeet. IMG Lisävarusteen asennus Sivu 16 / 73

17 29 Käytä erikoistyökalua: T , Niittimutterityökalut IMG Käytä erikoistyökalua: T , Niittimutterityökalut IMG Nollaa työkalu. IMG Sivu 17 / 73

18 32 IMG IMG IMG Sivu 18 / 73

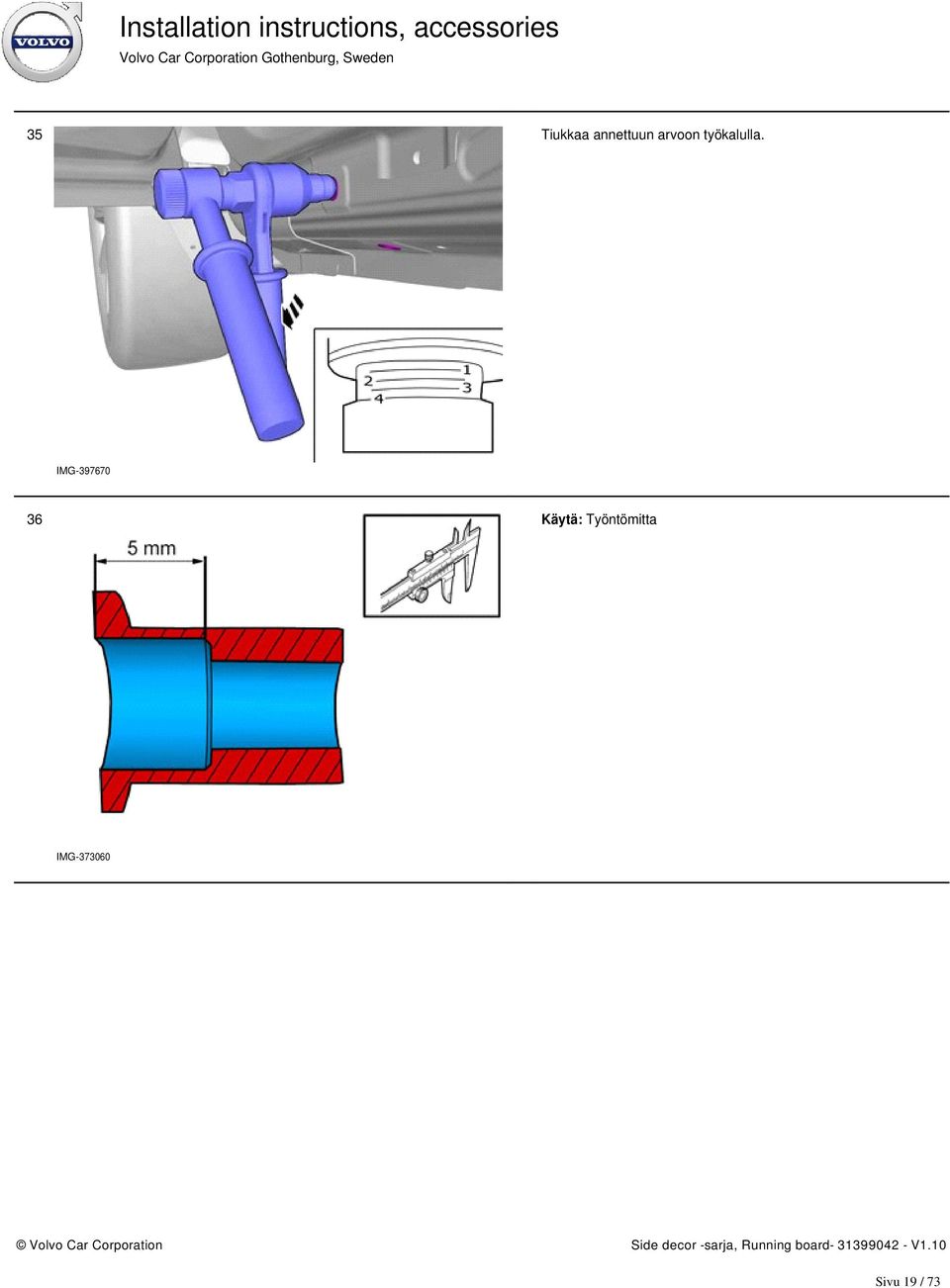

19 35 Tiukkaa annettuun arvoon työkalulla. IMG Käytä: Työntömitta IMG Sivu 19 / 73

20 37 Asenna ruuvit. Kiristysmomentti: M10, 50 Nm IMG Asenna ruuvit. Kiristysmomentti: M10, 50 Nm IMG Asenna osa varaosasarjasta. IMG Sivu 20 / 73

21 40 Huom! Huomioi sijainti. IMG Huom! Huomioi sijainti. IMG Asenna osa varaosasarjasta. Asenna ruuvit. Kiristysmomentti: M8, 24 Nm IMG Sivu 21 / 73

22 43 Asenna osa varaosasarjasta. Kytke johdinsarja. IMG Asenna osa varaosasarjasta. Kytke johdinsarja. IMG Sivu 22 / 73

23 45 Asenna osa varaosasarjasta. Asenna pidike/pitimet. IMG Asenna osa varaosasarjasta. Asenna pidike/pitimet. IMG Asenna osa varaosasarjasta. Asenna pidike/pitimet. IMG Sivu 23 / 73

24 48 Huom! Tässä työvaiheessa on hyvä olla kaksi henkilöä. Asenna osa varaosasarjasta. Käytä käsivoimaa. Varmista, että kaikki pidikkeet ovat kiinnittyneet. IMG Asenna pidike/pitimet. IMG Huom! Huomioi sijainti. IMG Sivu 24 / 73

25 51 Asenna osa varaosasarjasta. IMG Asenna ruuvit. IMG Sivu 25 / 73

26 53 Laita tiivistelista takaisin. IMG Huom! Huomioi sijainti. IMG Asennus Sivu 26 / 73

27 55 Asenna ruuvit. IMG Asenna ruuvit. IMG Toista menettelyvaiheet irrotuksessa vastakkaiselta puolelta Toista menettelyvaiheet lisävarusteen asennuksessa vastakkaiselle puolelle Lisävarusteen asennus Sivu 27 / 73

28 58 Sijoita/vedä johdinkimppu kuvan mukaan. Kiinnitä pidikkeet kuvan mukaan. Kiristä nippusiteet. IMG Sijoita/vedä johdinkimppu kuvan mukaan. Asenna pidike/pitimet. Kiristä nippuside. IMG Varo! Varmista, että johtimen sijainti on sellainen, että se ei vaurioidu lämmön tai hankauksen vaikutuksesta. Asenna osa varaosasarjasta. Kiristä nippusiteet. IMG Sivu 28 / 73

29 61 Sijoita/vedä johdinkimppu kuvan mukaan. Kiinnitä pidikkeet kuvan mukaan. Kiristä nippusiteet. IMG Sijoita/vedä johdinkimppu kuvan mukaan. Asenna pidike/pitimet. Kiristä nippuside. IMG Asenna pidike/pitimet. Kiristä nippuside. IMG Sivu 29 / 73

30 Irrotus 64 Irrota pidike. IMG Käännä merkitty yksityiskohta sivuun. IMG Sivu 30 / 73

31 66 Irrota mutteri. Käännä eriste sivuun. IMG Irrota merkitty osa. Osaa ei käytetä uudelleen. IMG Leikkaa eristykseen viilto. IMG Sivu 31 / 73

32 69 Irrota paneeli. Irrota liitin, jos sellainen on. IMG Irrota paneeli. IMG Irrota liitin, jos sellainen on. IMG Sivu 32 / 73

33 72 Irrota paneeli. IMG Käännä matto sivuun. IMG Sivu 33 / 73

34 74 Käännä eriste sivuun. IMG Lisävarusteen asennus 75 IMG Sivu 34 / 73

35 76 Vedä johdin läpi. Käytä: , Voiteluaine IMG Pujota johdinkimppu matkustamoon. IMG Varo! Tarkasta, että läpivientikumi on tiiviisti korirunkoa vasten. Vedä johdin matkustamoon, sovita johtimen pituus moottoritilassa sopivaksi ja paina läpivientikumi kiinni. IMG Sivu 35 / 73

36 Asennus 79 Taita eristys takaisin paikalleen. Asenna mutteri. IMG Aseta irrotettu osa takaisin. IMG Lisävarusteen asennus Sivu 36 / 73

37 81 Huom! Tarkennettu kuva Huomioi sijainti. Kytke johdinsarja. IMG Paina toisiolukitus kiinni. IMG Huom! Tämä toimenpide täytyy tehdä vain, jos kuvassa oleva osa sisältyy lisävarustesarjaan. Kytke liitin. IMG Sivu 37 / 73

38 Kaikki autot Leikkaa eristykseen viilto. 2. Taita eristys takaisin paikalleen. IMG Autot esivedetyllä johdinkimpulla 85 Paikallista olemassa oleva liitin auton johdinsarjasta. IMG Sivu 38 / 73

39 86 Kytke liitin. IMG Autot ilman esivedettyä johdinkimppua 87 Huom! Tarkennettu kuva IMG Irrotus Sivu 39 / 73

40 88 Irrota paneeli. IMG Irrota paneeli. IMG Irrota paneeli. IMG Sivu 40 / 73

41 91 Irrota liitin, jos sellainen on. IMG Irrota ruuvit. Irrota paneeli. IMG Irrota liitin. Irrota paneeli. IMG Sivu 41 / 73

42 94 IMG Irrota ruuvit. IMG Sivu 42 / 73

43 96 Huom! Kuva näyttää osan takasivun ennen irrotusta. IMG Irrota merkitty osa. IMG Irrota pidike. Käännä merkitty yksityiskohta sivuun. IMG Sivu 43 / 73

44 99 1. Paina lukitsin sisään. 2. Vapauta liittimen salpa. 3. Irrota liitin. IMG Vapauta kiinnikkeet. Irrota merkitty osa. IMG Vapauta liittimen toisiolukitus. Nosta noin 2 mm. IMG Sivu 44 / 73

45 Lisävarusteen asennus 102 Liitä esivedetty johdinkimppu. Kytke johdinsarjan päätteet liittimeen seuraavasti. IMG Huom! Huomioi sijainti. IMG Sivu 45 / 73

46 104 Paina toisiolukitus kiinni. IMG Aseta irrotettu osa takaisin. IMG Kytke liitin. IMG Sivu 46 / 73

47 107 Irrota merkitty osa. IMG Käännä matto sivuun. IMG Vapauta kiinnikkeet. Irrota merkitty osa. IMG Sivu 47 / 73

48 110 Maattoliitäntä 1. Irrota mutteri. 2. Kytke johdin. IMG Asenna mutteri. Kiristysmomentti: M6, 10 Nm IMG Sivu 48 / 73

49 112 Aseta irrotettu osa takaisin. IMG Käännä matto sivuun. IMG Sijoita/vedä johdinkimppu kuvan mukaan. Vedä johdin olemassa olevan johdinsarjan vieressä. IMG Sivu 49 / 73

50 115 Kiinnitä johdinkimppu. Käytä nippusidettä IMG Sijoita/vedä johdinkimppu kuvan mukaan. Vedä johdin olemassa olevan johdinsarjan vieressä. IMG Kytke liittimet. IMG Sivu 50 / 73

51 118 Kiinnitä johdinkimppu. Käytä nippusidettä Kiinnitä mahdollinen ylimääräinen pituus johdinkimppuun. IMG Asennus 119 Aseta irrotetut osat takaisin käänteisessä järjestyksessä. Autot joissa on pysäköintiapu, tutka Irrotus 120 Irrota ruuvit. IMG Sivu 51 / 73

52 121 Käännä sisälokasuoja sivuun. Irrota liitin. Irrota osa varovasti Osa käytetään uudelleen. IMG Irrota merkitty osa. IMG Irrota merkitty osa. Käytä: Paineilmatoiminen pistosaha IMG Sivu 52 / 73

53 124 Irrota ruuvit. IMG Vapauta kiinnikkeet. Irrota osa varovasti IMG IMG Sivu 53 / 73

54 127 Irrota liitin. Irrota merkitty osa. IMG Irrota merkitty osa. IMG Sivu 54 / 73

55 129 Irrota merkitty osa. Käytä: Paineilmatoiminen pistosaha IMG Asennus 130 Paikallista liitin. Vedä johdin läpi. IMG Sivu 55 / 73

56 131 IMG Aseta ruuvit takaisin. IMG Kaikki autot Lisävarusteen asennus Sivu 56 / 73

57 133 Huom! Huomioi sijainti. Asenna osa varaosasarjasta. Kiinnitä pidikkeet kuvan mukaan. IMG Puhdista pinnat. Käytä: , Puhdistusaine IMG Puhdista pinnat. Käytä: , Puhdistusaine IMG Sivu 57 / 73

58 136 Puhdista pinta. Käytä: , Isopropanoli IMG Asenna osa varaosasarjasta. 1. Irrota suojakalvo. 2. Käännä suojakalvo esiin IMG IMG Sivu 58 / 73

59 139 Asenna osa varaosasarjasta. Asenna pidike/pitimet. 1. Irrota suojakalvo. 2. Käännä suojakalvo esiin IMG Varmista, että kaikki pidikkeet ovat kiinnittyneet. IMG Sivu 59 / 73

60 141 Huom! Säädä osat siten, että välit ovat tasaiset. IMG Huom! Käytä N/cm2 painetta 2-3 sekuntia. Tämä vastaa 3,5-5 kg:n kuormitusta peukalolla - testaa ensin vaa'alla. Käytettäessä kämmentä tai rullateloja täytyy huomioida, että suurempi pintaala vaatii suuremman voiman. Varmista, että kaikki pidikkeet ovat kiinnittyneet. Irrota suojakalvo. Vihje Paina ja pidä painettuna osaa teipin päällä vähintään 20 sekuntia. IMG Huom! Käytä N/cm2 painetta 2-3 sekuntia. Tämä vastaa 3,5-5 kg:n kuormitusta peukalolla - testaa ensin vaa'alla. Käytettäessä kämmentä tai rullateloja täytyy huomioida, että suurempi pintaala vaatii suuremman voiman. Irrota suojakalvo. Vihje Paina ja pidä painettuna osaa teipin päällä vähintään 20 sekuntia. IMG Sivu 60 / 73

61 Autot joissa on pysäköintiapu, tutka Asennus 144 Paikallista esivedetty liitin. Aseta irrotettu osa takaisin. Kytke liitin. IMG Aseta ruuvit takaisin. IMG Kaikki autot Lisävarusteen asennus Sivu 61 / 73

62 146 Asenna osa varaosasarjasta. Asenna pidike/pitimet. 1. Irrota suojakalvo. 2. Käännä suojakalvo esiin IMG Varmista, että kaikki pidikkeet ovat kiinnittyneet. IMG Asenna osa varaosasarjasta. Asenna pidike/pitimet. 1. Irrota suojakalvo. 2. Käännä suojakalvo esiin IMG Sivu 62 / 73

63 149 Varmista, että kaikki pidikkeet ovat kiinnittyneet. IMG Huom! Säädä osat siten, että välit ovat tasaiset. Säädä osa vaaka-asentoon. IMG Sivu 63 / 73

64 151 Huom! Käytä N/cm2 painetta 2-3 sekuntia. Tämä vastaa 3,5-5 kg:n kuormitusta peukalolla - testaa ensin vaa'alla. Käytettäessä kämmentä tai rullateloja täytyy huomioida, että suurempi pintaala vaatii suuremman voiman. Irrota suojakalvo. Vihje Paina ja pidä painettuna osaa teipin päällä vähintään 20 sekuntia. IMG Vihje Nosta komponenttia hieman lastan avulla suojakalvon poistamisen helpottamiseksi. 152 Huom! Käytä N/cm2 painetta 2-3 sekuntia. Tämä vastaa 3,5-5 kg:n kuormitusta peukalolla - testaa ensin vaa'alla. Käytettäessä kämmentä tai rullateloja täytyy huomioida, että suurempi pintaala vaatii suuremman voiman. Irrota suojakalvo. Vihje Paina ja pidä painettuna osaa teipin päällä vähintään 20 sekuntia. IMG Vihje Nosta komponenttia hieman lastan avulla suojakalvon poistamisen helpottamiseksi. Sivu 64 / 73

65 153 Huom! Huomioi sijainti. Asenna osa varaosasarjasta. Kiinnitä pidikkeet kuvan mukaan. IMG Autot joissa on pysäköintiapu, tutka 154 Aseta irrotettu osa takaisin. IMG Sivu 65 / 73

66 155 Kytke liitin. IMG Kaikki autot 156 Asenna osa varaosasarjasta. 1. Irrota suojakalvo. 2. Käännä suojakalvo esiin IMG Sivu 66 / 73

67 157 Asenna osa varaosasarjasta. IMG IMG Asenna osa varaosasarjasta. Asenna pidike/pitimet. 1. Irrota suojakalvo. 2. Käännä suojakalvo esiin IMG Sivu 67 / 73

68 160 Varmista, että kaikki pidikkeet ovat kiinnittyneet. IMG IMG Asenna osa varaosasarjasta. Käännä suojakalvo esiin IMG Sivu 68 / 73

69 163 Huom! Säädä osat siten, että välit ovat tasaiset. IMG Huom! Säädä osat siten, että välit ovat tasaiset. IMG Sivu 69 / 73

70 165 Huom! Käytä N/cm2 painetta 2-3 sekuntia. Tämä vastaa 3,5-5 kg:n kuormitusta peukalolla - testaa ensin vaa'alla. Käytettäessä kämmentä tai rullateloja täytyy huomioida, että suurempi pintaala vaatii suuremman voiman. Irrota suojakalvo. Vihje Paina ja pidä painettuna osaa teipin päällä vähintään 20 sekuntia. IMG Huom! Käytä N/cm2 painetta 2-3 sekuntia. Tämä vastaa 3,5-5 kg:n kuormitusta peukalolla - testaa ensin vaa'alla. Käytettäessä kämmentä tai rullateloja täytyy huomioida, että suurempi pintaala vaatii suuremman voiman. Irrota suojakalvo. Vihje Paina ja pidä painettuna osaa teipin päällä vähintään 20 sekuntia. IMG Vihje Nosta komponenttia hieman lastan avulla suojakalvon poistamisen helpottamiseksi. Sivu 70 / 73

71 167 Huom! Käytä N/cm2 painetta 2-3 sekuntia. Tämä vastaa 3,5-5 kg:n kuormitusta peukalolla - testaa ensin vaa'alla. Käytettäessä kämmentä tai rullateloja täytyy huomioida, että suurempi pintaala vaatii suuremman voiman. Irrota suojakalvo. Vihje Paina ja pidä painettuna osaa teipin päällä vähintään 20 sekuntia. IMG Vihje Nosta komponenttia hieman lastan avulla suojakalvon poistamisen helpottamiseksi. 168 Toista kaikki työvaiheet toisella puolella. Akun liitäntä 169 Kytke takaisin akun miinusjohdin. Kiristysmomentti: Akkukaapeli akkuun, 6 Nm IMG Sivu 71 / 73

72 170 Varoitus! Kun auto aktivoidaan ensimmäisen kerran akun irtikytkennän jälkeen, se tulee tehdä takaistuimelta, vältä turvatyynyjen toiminta-aluetta. IMG Asennus 171 Aseta irrotetut osat takaisin käänteisessä järjestyksessä. 172 Huom! Varmista, että komponentti on puhdas, eikä siinä ole vieraita aineita. IMG Sivu 72 / 73

73 173 Lataa lisävarustetoiminnon ohjelmisto (sovellus) noudattamalla VIDA:ssa olevia huoltotietoja. Tilaa ja lataa ohjelmisto, katso: IMG Sivu 73 / 73
