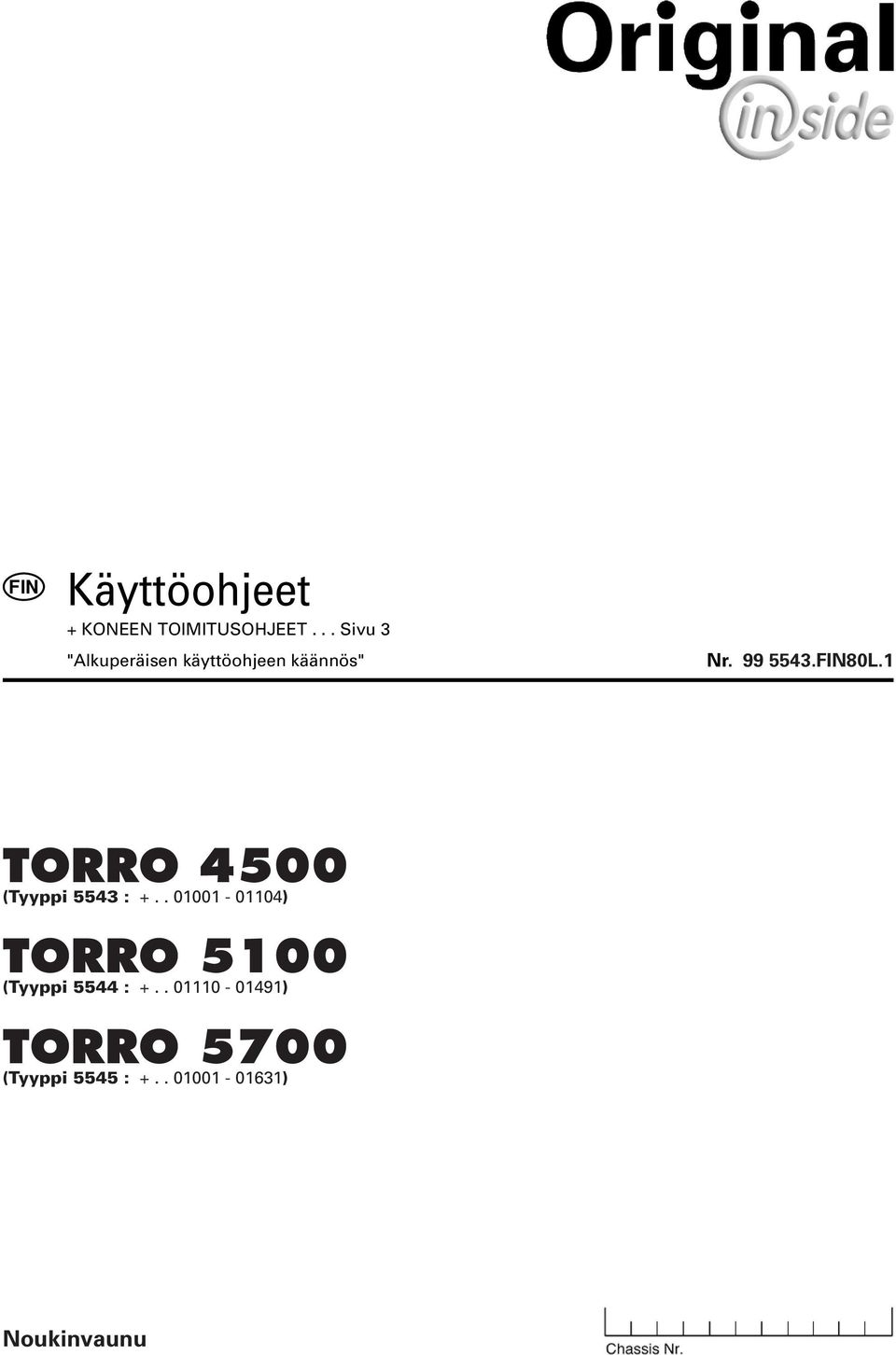

1 Käyttöohjeet + KONEEN TOIMITUSOHJEET... Sivu 3 "Alkuperäisen käyttöohjeen käännös" Nr L.1 TORRO 4500 (Tyyppi 5543 : ) TORRO 5100 (Tyyppi 5544 : ) TORRO 5700 (Tyyppi 5545 : ) Noukinvaunu

2 Arvoisa viljelijä! Olet tehnyt hyvän valinnan, kun olet ostanut Pöttinger-koneen. Tarjoamme Sinulle laatua ja tehoa sekä luotettavan huollon. Jotta voisimme arvioida maatalouskoneidemme käyttöolosuhteita ja ottaa niiden asettamat vaatimukset entistä paremmin huomioon uusien koneiden suunnittelussa, pyydämme Sinulta muutamia tietoja. Silloin voimme myös pitää Sinut ajan tasalla uutuuksista. Tuotevastuu, tiedottamisvelvollisuus Tuotevastuulaki velvoittaa valmistajaa ja kauppiasta antamaan asiakkaalle koneen oston yhteydessä sen käyttöohjeet ja perehdyttämään hänet koneeseen sekä käyttö-, turvallisuus- ja huolto-ohjeisiin. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle. - B-osa jää kauppiaalle ja C asiakkaalle. Tuotevastuulain puitteissa jokainen viljelijä on yrittäjä. Tuotevastuulain mukainen tuotevahinko on koneen aiheuttama, mutta ei konetta itseään koskeva vahinko. Vastuuvelvollisuuteen kuuluu omavastuuosuus (500 ). Urakointikäytössä aiheutuneet tuotevastuulain mukaiset vahingot eivät kuulu vastuuvelvollisuuden piiriin. HUOMIO! Jos kone myöhemmin vaihtaa omistajaa, käyttöohjeet on toimitettava koneen mukana ja uuden käyttäjän tulee perehtyä näihin ohjeisiin. Pöttinger-Newsletter Alan ajankohtaiset tiedot, hyödylliset linkit ja viihde ALLG./BA SEITE 2 / 0000-SF

3 TAVARAN VASTAANOTTAMI SEN OHJEET Dokument D ALOIS PÖTTINGER Maschinenfabrik GmbH A-4710 Grieskirchen Tel. (07248) Telefax (07248) GEBR. PÖTTINGER GMBH D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 112 Telefax ( ) GEBR. PÖTTINGER GMBH Servicezentrum D Landsberg/Lech, Spöttinger-Straße 24 Telefon ( ) / 231 Telefax ( ) Pyydämme tarkastamaan seuraavat kohdat tuotevastuulain mukaisesti. Merkitse rastilla läpikäydyt kohdat. X Kone todettu lähetyslistan mukaiseksi. Kaikki mukaan pakatut osat on poistettu koneesta. Kaikki turvallisuuteen liittyvät laitteet, voimansiirtoakseli ja käyttölaitteet ovat mukana. Koneen käyttö, käyttöön otto ja huolto sekä käyttöohjeen antamat ohjeet on asiakkaan kanssa läpikäyty ja hänelle selitetty. Renkaiden oikea ilmanpaine on tarkistettu. Pyörämuttereiden kireys on tarkistettu. Oikea voimanoton pyörimisnopeus on ilmoitettu asiakkaalle. Mekaaninen toiminta (peräportin avaaminen, silppurin päälle- ja poiskääntäminen jne) näytetty ja selostettu. Silppuriterien irrotus ja asennus selitetty. Sähköinen kytkentä traktoriin suoritettu ja oikea kytkentä kokeiltu (54 g yhdistetty). Noudata käyttöohjeen ohjeita! Kone sovitettu traktoriin: vetopuomin korkeus, hallintalaitteiden asennus. Voimansiirtoakselin oikea pituus todettu ja varokytkin kokeiltu. Ohjeet annettu oikeasta voimanoton pyörimisnopeudesta. Sähkölaitteiden toiminta selostettu ja kokeiltu. Hydrauliikan liitännät traktoriin suoritettu ja kokeiltu. Hydrauliset toiminnot (vetopuomi, peräportin avaaminen jne.) näytetty ja selitetty Käsi- ja käyttöjarrun toiminta kokeiltu. Koeajo suoritettu eikä ongelmia ole havaittu. Toimintaa selostettu koeajon aikana. Sullojan automaattinen käynnistys/pysäytys kokeiltu. Kääntö työ- ja kuljetusasentoon selitetty. Tietoa lisä- ja valinnaisvarusteista annettu Määräys käyttöohjeen lukemisesta on annettu. Todisteeksi siitä, että kone ja käyttöohjeet on luovutettu asianmukaisesti, - tulee lomake A palauttaa allekirjoitettuna maahantuojalle tai Internetin kautta ( - B-osa jää kauppiaalle ja - C asiakkaalle Dokum D Anhänger - 3 -

4 SISÄLLYSLUETTELLO Sisällysluettello VAROITUSTARRAT CE-merkintä...6 Tarrojen selitykset...6 VAUNUN KÄYTTÖÖNOTTO Yleisiä turvaohjeita vaunun käyttäjälle...7 Ennen vaunun käyttöönottoa...8 KYTKEMINEN TRAKTORIIN Hydrauliikan liitäntä...9 Hydrauliikkaletkujen kytkentä...9 Vaunun sähköinen liitäntä traktoriin...10 Letkupidikkeen säätö...10 Voimansiirtoakseli...10 Vetoaisan sovitus traktorin vetolaitteeseen...11 Iskunvaimennus 1)...11 Vetoaisan säätäminen...11 Lukitsemalla ohjaava teliakselisto...12 Vetopuomin säätö...13 Vetopuomin asennusselostus...13 Vetokuulakytkentä...13 SEISONTATUKI Seisontatuen käyttö...14 Vaunun pysäköiminen...14 NOUKIN Noukkimen joustovaran säätö...15 Noukkimen kevennyksen säätö...15 SILPPURIKONEISTO Turvallisuus ja yleistä...16 Silppurikoneiston käyttö...17 Ohje puristinkanavan tukoksen osalta...17 Teräpalkin kääntäminen ulos...18 Terien vaihtaminen...19 Terien välisen etäisyyden tarkastaminen...19 Terien laukaisuvoiman säätäminen...19 Teräpalkin kääntäminen sisään...20 Teräpalkin säätö...21 Terien säätö...21 PERÄPORTTI Turvallisuusohjeita peräporttia suljettaessa...22 Kuorman purkaminen purkutelojen avulla...22 Purkukelojen irrotus...23 PURKUKELAT Pohjakuljettimen kytkentä...24 Paineöljykytkimen asennus...24 KOROTUSLAIDAT Korokelaitojen nostaminen...25 POWER CONTROL - OHJAUS Järjestelmän osat...27 Ohjausyksikkö...27 Näppäimet...27 Power Control käyttöönotto...28 KÄYTTÖ -valikko kuormaustoiminnot...28 KÄYTTÖ -valikko purkutoiminnot...30 SET (asetus) toiminto...33 Vianetsintätoiminnot...35 Silppurikoneiston valvonta...36 Puhdistusmuistutus...36 Käyntioven valvonta...36 Anturitesti...37 Koneen säädöt...37 ISOBUS - OHJAUSYKSIKÖLLÄ Toimintojen ohjausrakenne - Vaunut ISOBUS käytöllä...39 Käynnistysvalikko...40 Perussäätö -valikko...40 Kuormaus -valikko...40 Tyhjennys -valikko...41 Tyhjennys -valikko...42 Tieto -valikko...43 Asetus -valikko...43 Asetus -valikko...44 Testivalikko...46 Vianetsintävalikko...46 Valvontahälytykset...47 Ohjaussauvan näppäinjärjestys - niittokone...48 Ohjaussauvan asetukset...48 VAUNUN KUORMAUS Kuormauksesta yleensä...49 Noukkimen säätö...49 Kuormauksen aloittaminen...49 Huomioitavaa kuormauksen aikana!...49 VAUNUN TYHJENNYS Vaunun tyhjennys...50 Annotelijan kitkakytkin (NS)...50 Kuorman purkauksen lopettaminen...50 YLEISIÄ HUOLTO-OHJEITA Turvallisuusohjeita...51 Yleisiä huolto-ohjeita...51 Koneen puhdistaminen...51 Koneen säilytys ulkona...51 Talvisäilytys...51 Voimansiirtoakseli...51 Hydrauliikkajärjestelmä...51 Paineakku...52 Ylikuormituskytkin...52 Jarrujen säätö...52 Sivusuojusten avaaminen...52 Noukin...53 Sullojat...53 Silppuri...54 Kaapimen irrotus...55 Kulmavaihde...56 Ketjut...56 Tärkeää! Vaihteiston kiinnityksen tarkistus...57 Kerran vuodessa...57 Anturien säätövälit...58 Öljyn painekytkimen...60 Suodattimen vaihto...60 Sähköpiirien suojaus...61 Elektoniikkaosien hoito...61 Jarruletkujen liittäminen...62 Paineilmajarrujärjestelmän huolto ja kunnossapito...62 Jarruventtiilin vapaa-asento...63 Vaunun pysäköinti...63 AKSELIT JA AKSELIYKSIKÖT Voitelukohdat...64 Pyörien ja jarrujen huoltotyöt...66 Hydraulisen kulkumekanismin huoltotyöt...68 BOOGIE-kulkumekanismin huoltotyöt...69 Huom! Noudata liitteessä olevia turvallisuusohjeita! 0701_-Inhalt_

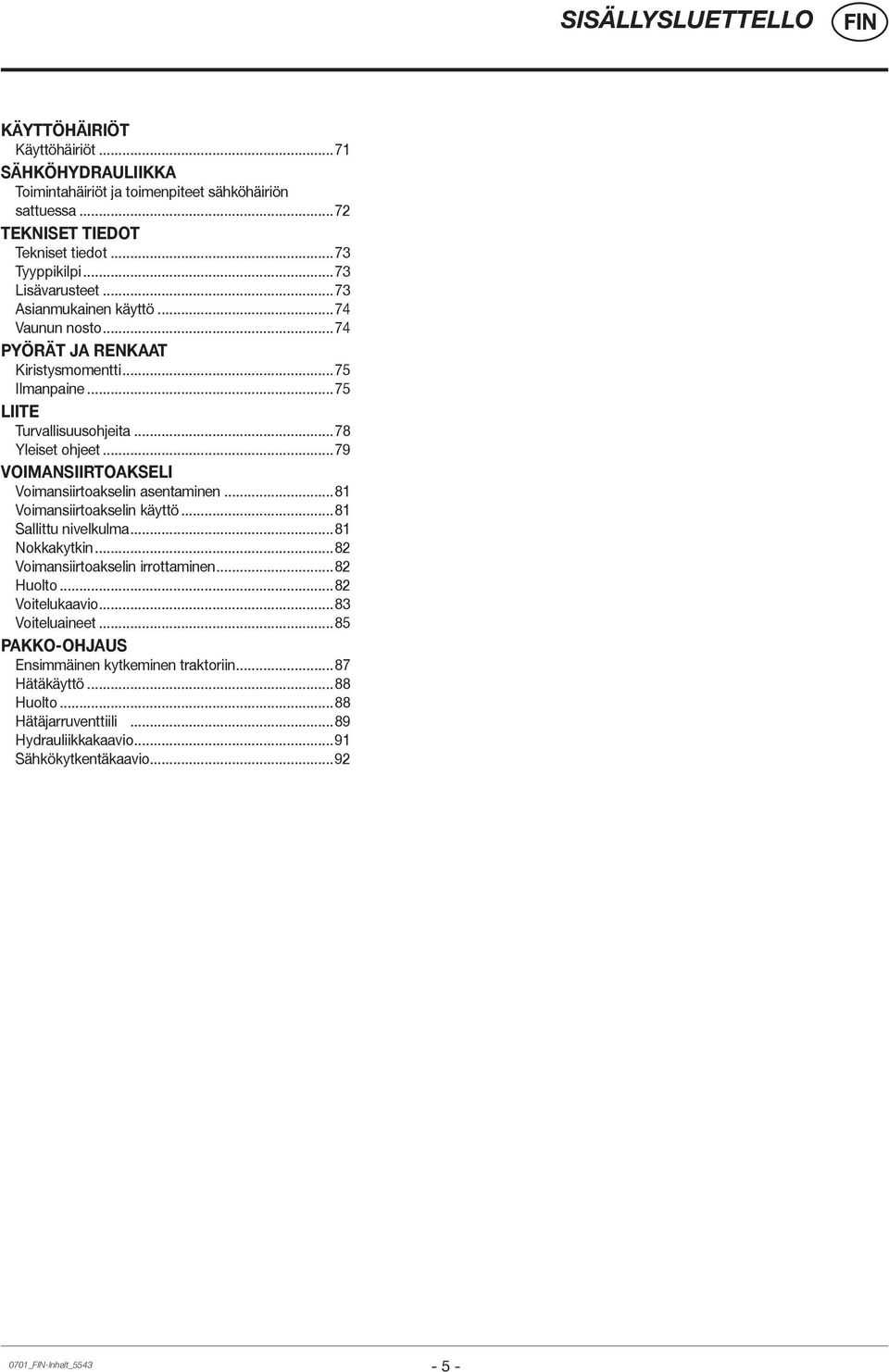

5 SISÄLLYSLUETTELLO KÄYTTÖHÄIRIÖT Käyttöhäiriöt...71 SÄHKÖHYDRAULIIKKA Toimintahäiriöt ja toimenpiteet sähköhäiriön sattuessa...72 TEKNISET TIEDOT Tekniset tiedot...73 Tyyppikilpi...73 Lisävarusteet...73 Asianmukainen käyttö...74 Vaunun nosto...74 PYÖRÄT JA RENKAAT Kiristysmomentti...75 Ilmanpaine...75 LIITE Turvallisuusohjeita...78 Yleiset ohjeet...79 VOIMANSIIRTOAKSELI Voimansiirtoakselin asentaminen...81 Voimansiirtoakselin käyttö...81 Sallittu nivelkulma...81 Nokkakytkin...82 Voimansiirtoakselin irrottaminen...82 Huolto...82 Voitelukaavio...83 Voiteluaineet...85 PAKKO-OHJAUS Ensimmäinen kytkeminen traktoriin...87 Hätäkäyttö...88 Huolto...88 Hätäjarruventtiili...89 Hydrauliikkakaavio...91 Sähkökytkentäkaavio _-Inhalt_

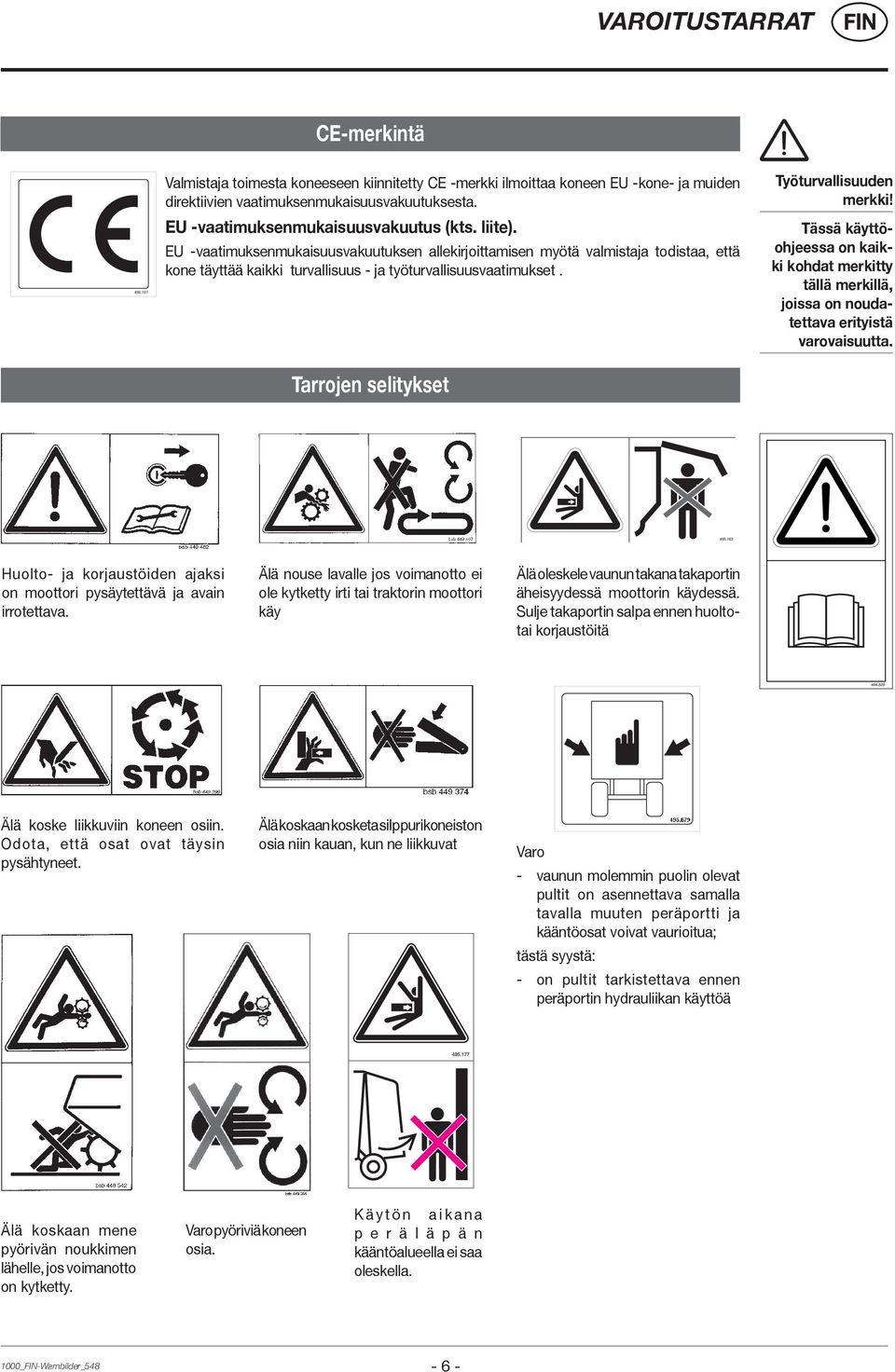

6 VAROITUSTARRAT CE-merkintä Valmistaja toimesta koneeseen kiinnitetty CE -merkki ilmoittaa koneen EU -kone- ja muiden direktiivien vaatimuksenmukaisuusvakuutuksesta. EU -vaatimuksenmukaisuusvakuutus (kts. liite). EU -vaatimuksenmukaisuusvakuutuksen allekirjoittamisen myötä valmistaja todistaa, että kone täyttää kaikki turvallisuus - ja työturvallisuusvaatimukset. Työturvallisuuden merkki! Tässä käyttöohjeessa on kaikki kohdat merkitty tällä merkillä, joissa on noudatettava erityistä varovaisuutta. Tarrojen selitykset Huolto- ja korjaustöiden ajaksi on moottori pysäytettävä ja avain irrotettava. Älä nouse lavalle jos voimanotto ei ole kytketty irti tai traktorin moottori käy Älä oleskele vaunun takana takaportin äheisyydessä moottorin käydessä. Sulje takaportin salpa ennen huoltotai korjaustöitä Älä koske liikkuviin koneen osiin. Odota, että osat ovat täysin pysähtyneet. Älä koskaan kosketa silppurikoneiston osia niin kauan, kun ne liikkuvat Varo - vaunun molemmin puolin olevat pultit on asennettava samalla tavalla muuten peräportti ja kääntöosat voivat vaurioitua; tästä syystä: - on pultit tarkistettava ennen peräportin hydrauliikan käyttöä Älä koskaan mene pyörivän noukkimen lähelle, jos voimanotto on kytketty. Varo pyöriviä koneen osia. Käytön aikana p e r ä l ä p ä n kääntöalueella ei saa oleskella. 1000_-Warnbilder_

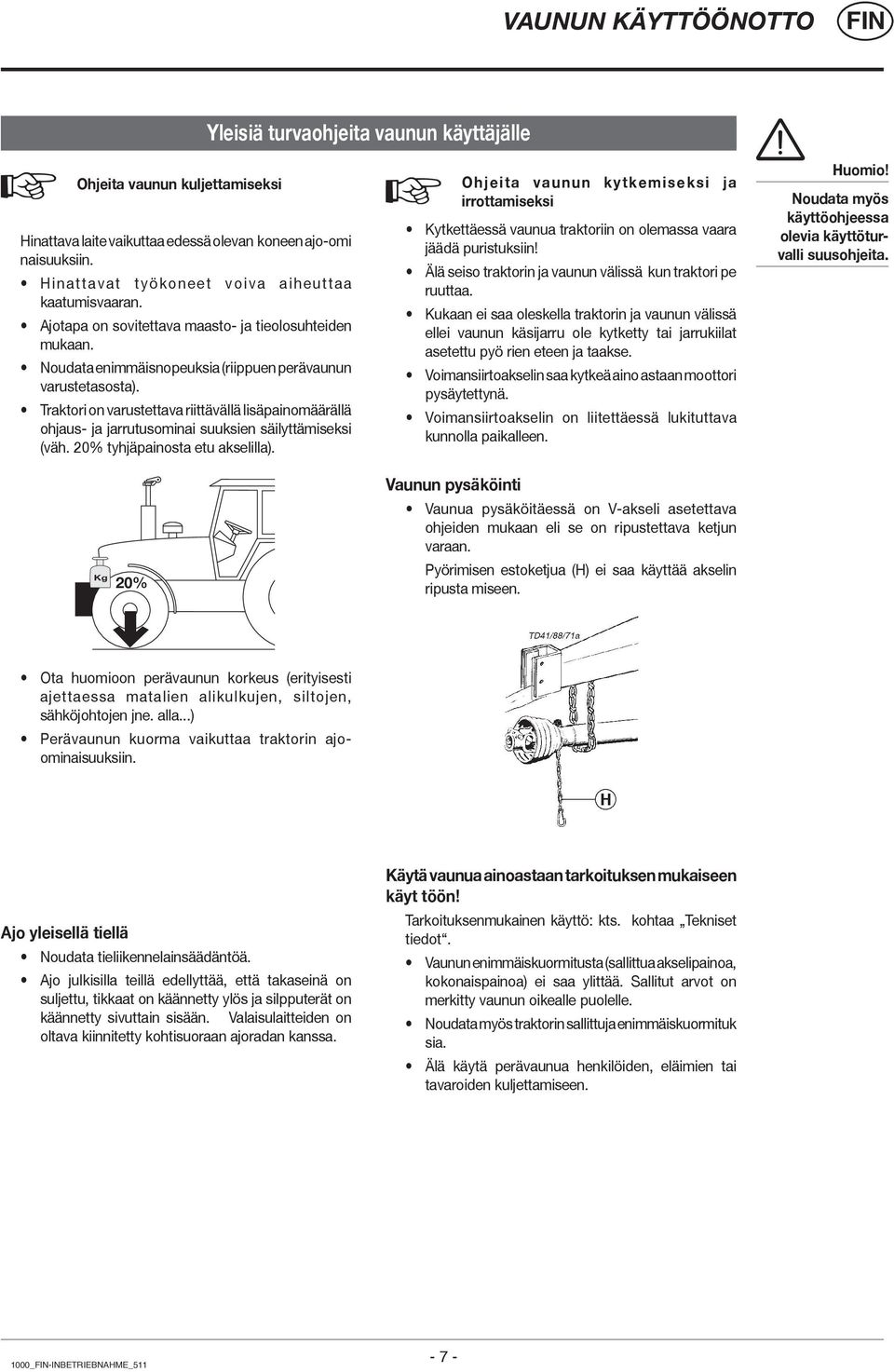

7 VAUNUN KÄYTTÖÖNOTTO Yleisiä turvaohjeita vaunun käyttäjälle Ohjeita vaunun kuljettamiseksi Hinattava laite vaikuttaa edessä olevan koneen ajo-omi naisuuksiin. Hinattavat työkoneet voiva aiheuttaa kaatumisvaaran. Ajotapa on sovitettava maasto- ja tieolosuhteiden mukaan. Noudata enimmäisnopeuksia (riippuen perävaunun varustetasosta). Traktori on varustettava riittävällä lisäpainomäärällä ohjaus- ja jarrutusominai suuksien säilyttämiseksi (väh. 20% tyhjäpainosta etu akselilla). Ohjeita vaunun kytkemiseksi ja irrottamiseksi Kytkettäessä vaunua traktoriin on olemassa vaara jäädä puristuksiin! Älä seiso traktorin ja vaunun välissä kun traktori pe ruuttaa. Kukaan ei saa oleskella traktorin ja vaunun välissä ellei vaunun käsijarru ole kytketty tai jarrukiilat asetettu pyö rien eteen ja taakse. Voimansiirtoakselin saa kytkeä aino astaan moottori pysäytettynä. Voimansiirtoakselin on liitettäessä lukituttava kunnolla paikalleen. Huomio! Noudata myös käyttöohjeessa olevia käyttöturvalli suusohjeita. Kg 20% Vaunun pysäköinti Vaunua pysäköitäessä on V-akseli asetettava ohjeiden mukaan eli se on ripustettava ketjun varaan. Pyörimisen estoketjua (H) ei saa käyttää akselin ripusta miseen. Ota huomioon perävaunun korkeus (erityisesti ajettaessa matalien alikulkujen, siltojen, sähköjohtojen jne. alla...) Perävaunun kuorma vaikuttaa traktorin ajoominaisuuksiin. Ajo yleisellä tiellä Noudata tieliikennelainsäädäntöä. Ajo julkisilla teillä edellyttää, että takaseinä on suljettu, tikkaat on käännetty ylös ja silpputerät on käännetty sivuttain sisään. Valaisulaitteiden on oltava kiinnitetty kohtisuoraan ajoradan kanssa. Käytä vaunua ainoastaan tarkoituksen mukaiseen käyt töön! Tarkoituksenmukainen käyttö: kts. kohtaa Tekniset tiedot. Vaunun enimmäiskuormitusta (sallittua akselipainoa, kokonaispainoa) ei saa ylittää. Sallitut arvot on merkitty vaunun oikealle puolelle. Noudata myös traktorin sallittuja enimmäiskuormituk sia. Älä käytä perävaunua henkilöiden, eläimien tai tavaroiden kuljettamiseen. 1000_-INBETRIEBNAHME_

8 VAUNUN KÄYTTÖÖNOTTO Ennen vaunun käyttöönottoa Ohje! a. Ennen vaunun käyttöönottoa on kuljettajan tutustutta va kaikkiin hallintalaitteisiin ja niiden käyttöön. Konetta käytettäessä on oppiminen liian myöhäistä. b. Tarkista aina ennen vaunun käyttöä, että se on liikenneja käyttöturvallinen. c. Ennen hydrauliikan käyttöä ja voimanoton kytkemistä on kaikki sivulliset ohjattava pois koneen lähettyviltä. Noukkimen, silppurin ja peräportin lähellä on olemassa puristus- ja leikkuuvaara. d. Ennen koneen käynnistämistä on kuljettajan varmis tuttava siitä, ettei kukaan jää koneen alle eikä edessä ole muita esteitä. Jos kuljettaja ei näe vaunun taakse on toisen henkilön annettava merkkejä peruutettaessa. e. Noudata vaunuun kiinnitetyissä tarroissa olevia ohjei ta. Tämän käyttöohjeen sivulla 5 on varoitustarrojen selitykset. f. Noudata myös käyttöohjeessa olevia käyttöturvalli suusohjeita. Tarkistukset ennen käyttöönottoa 1. Tarkista, että työturvallisuuteen liittyvät laitteet (suo jukset, peitteet ym.) ovat kunnossa. ja oikeassa asen nossa. 2. Voitele vaunu voitelukaavion mukaisesti. tarkista kul mavaihteiden öljymäärä ja tiiviys. 3. Tarkista, että renkaiden ilmanpaine on oikea. 4. Tarkista pyörämuttereiden kireys. 5. Valitse oikea voimanoton pyörintänopeus. 6. Kytke vaunun pistoke traktorin pistorasiaan ja kokeile toiminta. Noudata käyttöohjeen ohjeita.! 7. Sovita vaunu traktoriin: Vetoaisan korkeus Jarrunarun sijoitus *) Käsijarrukahvan asentaminen traktorin ohjaamoon *) 8. Kytke vaunu ainoastaan olemassa olevaan vetolait teeseen. 9. Varmista voimansiirtoakselin oikea pituus ja kokeile varokytkimen toiminta (kts. liite). 10. Kokeile sähkölaitteiden toiminta. 11. Kytke öljyletkut traktorin pikaliittimiin. Tarkista, ettei hydrauliletkuissa ole murtumia tai vauri oita. Varmista, että letkut on oikein kytketty. 12. Kaikki kääntyvät osat (takaportti, säätövipu) on lukit tava paikoilleen niin, etteivät ne itsestään pääse liikku maan. 13. Tarkista käsi- ja käyttöjarrun toiminta. Alla olevat toimenpiteet on suoritettava ennen vaunun käyttöönottoa. Tarkemmat selostukset toimenpiteistä on tämän ohjekirjan seuraavissa kappaleissa. *) mikäli olemassa 1000_-INBETRIEBNAHME_

9 KYTKEMINEN TRAKTORIIN Yksitoiminen venttiili Hydrauliikan liitäntä Jos traktorissa on ainoastaan yksitoiminen venttiili on traktoriin ehdottomasti asennettava paluuliitin (T). - Paineletku (1) asennetaan 1-toimisen venttiilin liittimeen Suurempiläpimittainen paluuletku (2) kytketään traktorin paluuliittimeen. Hydrauliikkaletkujen kytkentä Ohje! Jos öljy kuumenee käytön aikana on letkut liitettävä yksi toimiseen liittimeen sekä paluuliittimeen. Kaksitoiminen venttiili - Sekä paineletku (1) että suurempiläpimittainen paluuletku (2) kytketään traktoriin. LS-liitos (lisävaruste) - Kuormituksen tunnustelun liitin kytketään traktorin LS -liittimeen. Huomioi traktorit suljetulla hydrauliikkapiirillä ja LS JOHN-DEERE, CASE - MAXXUM, CASE - MAGNUM, FORD SERIE 40 SLE Ennen kytkemistä on hydrauliikkalohkossa oleva ruuvi (7) kierrettävä kokonaan sisään (7b). - Ennen letkujen kytkemistä on voimanotto kytkettävä pois päältä - Ohjausventtiilin vipu (ST) asetetaan kellunta asentoon (vapaa-asentoon) - Puhdista liittimet huolellisesti ennen kytkemistä - maksimaalinen hydraulipaine: 200 bar- maksimaalinen läpivirtausmäärä: 60 l/min (Poikkeuksena: Jumbo 7200 Combiline: 130 l/min) Jumbo Combiline: 130 l/min) Avoimen hydrauliikkajärjestelmän vakioasento Ruuvi (7) on tehtaalla käännetty tähän asentoon (7a). Huom! Ellei yllä mainittuja ohjeita noudateta on traktorin ylipaineventtiili jatkuvasti auki ja aiheuttaa öljyn kuumenemisen! Ohje! Traktorissa on varmistettava, että öljy voi palautua esteettömästi. Huomio! Traktorin hydraulipaine saa olla enintään 200 bar! maksimaalinen läpivirtausmäärä: 60 l/min! (Poikkeuksena: Jumbo 7200 Combiline: 130 l/min) Jumbo Combiline: 130 l/min) 7a Vakioasento avoimella hydrauliikkajärjestelmällä 7 LS P T 7b Huomioi traktorit suljetulla hydrauliikkapiirillä ja LS 7a 7b LS = Kuormituksen aistiva 1000_-Erstanbau_

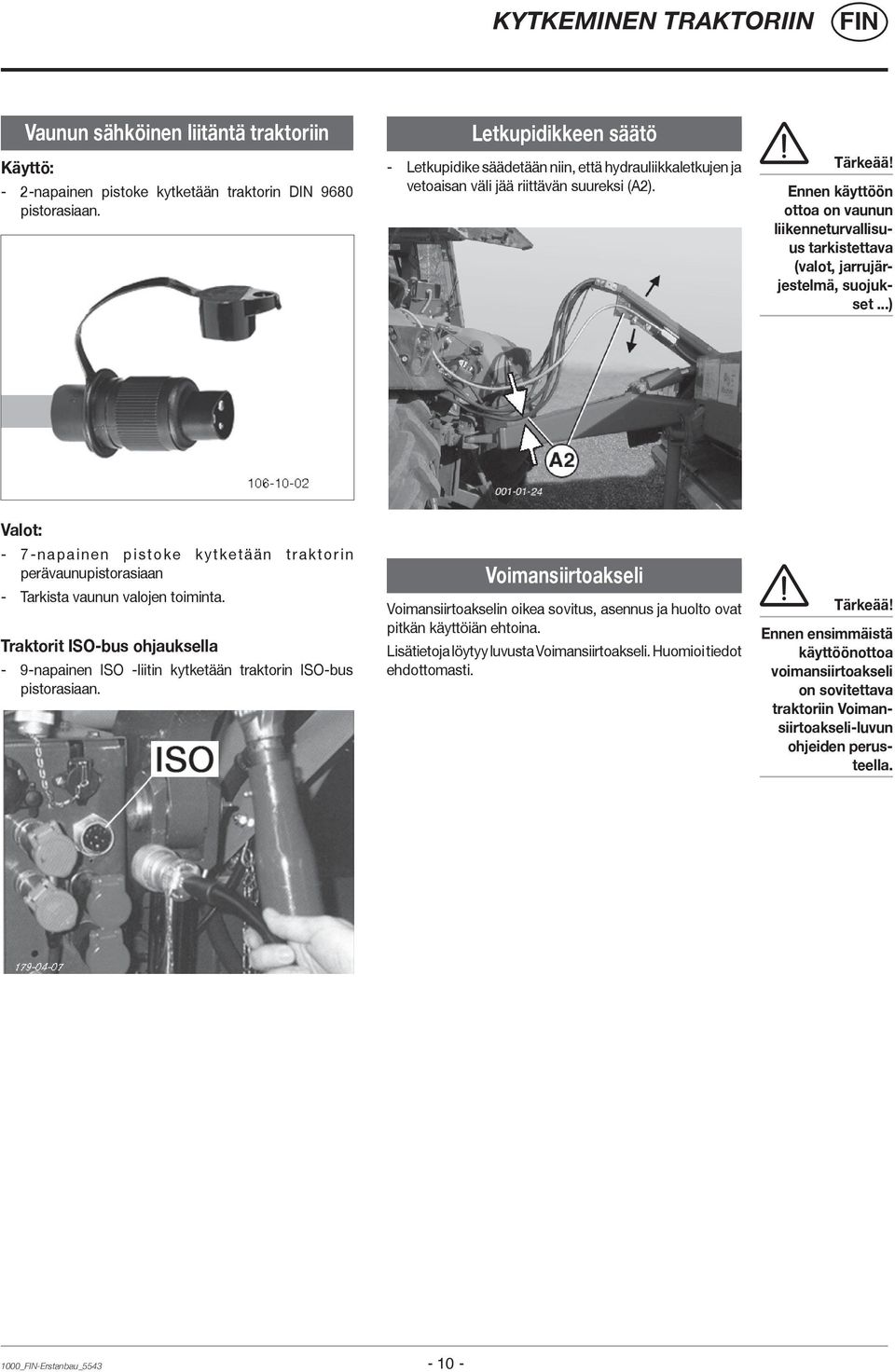

10 KYTKEMINEN TRAKTORIIN Vaunun sähköinen liitäntä traktoriin Käyttö: - 2-napainen pistoke kytketään traktorin DIN 9680 pistorasiaan. Letkupidikkeen säätö - Letkupidike säädetään niin, että hydrauliikkaletkujen ja vetoaisan väli jää riittävän suureksi (A2). Tärkeää! Ennen käyttöön ottoa on vaunun liikenneturvallisuus tarkistettava (valot, jarrujärjestelmä, suojukset...) Valot: - 7-napainen pistoke kytketään traktorin perävaunupistorasiaan - Tarkista vaunun valojen toiminta. Traktorit ISO-bus ohjauksella - 9-napainen ISO -liitin kytketään traktorin ISO-bus pistorasiaan. Voimansiirtoakseli Voimansiirtoakselin oikea sovitus, asennus ja huolto ovat pitkän käyttöiän ehtoina. Lisätietoja löytyy luvusta Voimansiirtoakseli. Huomioi tiedot ehdottomasti. Tärkeää! Ennen ensimmäistä käyttöönottoa voimansiirtoakseli on sovitettava traktoriin Voimansiirtoakseli-luvun ohjeiden perusteella. 1000_-Erstanbau_

11 KYTKEMINEN TRAKTORIIN Vetoaisan sovitus traktorin vetolaitteeseen Maatalousvetolaitteen (A) korkeus säädetään niin, ettei vaunun vetoaisa pääse koskettamaan voimansiirtoakselia. Huomioi erityisesti korkeussuunnassa säädettävä vetoaisa. Vetoaisan säätäminen Jotta noukin toimisi mahdollisimman hyvin, on mitan (M) oltava oikea vaunun ollessa kytkettynä traktoriin (noukkimen joustovara). - Mitta (M) katso luvusta Noukin A A1 Lähtötilanne: - Kytke vaunu traktoriin - vetoaisan molempien sylinterien pitää olla lyhyimmässä asennossa Iskunvaimennus 1) Tärkeää! Iskunvaimmenuksen oikean toimivuuden kannalta on otettava huomioon: - Maantieajossa sylinteri (K) ei saa olla kokonaan vedetty sisälle - vedä sylinteriä (K) n. 1 3 cm ulos 1-3 cm Säätötoimenpiteet: - Löysää lukkomutteri (K) - Kiertämällä sylinterin männänvartta (50) lyhennetään tai pidennetään vartta, kunnes mitta (M) saavutetaan - Älä ylitä suurinta säätövaraa (L max alla olevassa taulukossa) - Säätö tehdään saman suuruisena molemmissa sylintereissä. - Molemmat hydraulisylinterit on säädettävä yhtä pitkiksi. - Lukkomutteri (K) kiristetään uudelleen. Ohje! Jos kierretappia kierretään liikaa ulospäin, voi se rikkoontua. Noudata taulukon mukaista enimmäismittaa! G K Paineakun (G) kaasun paine: Tyyppi PRIMO, FARO EUROPROFI TORRO JUMBO (2 to-ripustus) Täyttöpaine 50 bar 70 bar 80 bar 100 bar Tyyppi Osanumero L max PRIMO, FARO EUROPROFI, TORRO, JUMBO (2 to-ripustus) mm JUMBO (3, 4 to-ripustus) Paineen muuttaminen ks. luku HUOLTO 1) Vakiovarustus malleissa JUMBO, TORRO, lisävarusteena malleissa EUROPROFI, FARO, PRIMO 1000_-Erstanbau_ bar JUMBO 3, 4t (3, 4 to-ripustus) mm

12 KYTKEMINEN TRAKTORIIN Lukitsemalla ohjaava teliakselisto Ohjaavaa akselia käytetään eri tavalla, riippuen traktorin ja vaunun varustuksesta Huom! Ohjaavan akselin on oltava aina lukittuna ajettaessa vauhdilla kaduilla vaunun ollessa kuormitettuna! Versio 1 Versio Traktorit ilman kuormituksen tunnistusta (Load Sensing): - hydrauliikkaletku liitetään traktoriin - ohjaavan akselin lukitus kytketään ja avataan hallintaventtiilillä (ST) Traktorit kuormituksen tunnistuksella (Load Sensing): (LISÄVARUSTE) - hydrauliikkaletku kytketään vaunun hydrauliikkalohkoon - käyttö tapahtuu POWER CONTROL tai ISOBUS -ohjausyksiköllä (katso erilliset ohjausyksikköjen käyttöohjeet) Huomio! Ohjaava akseli on lukittava: - ajettaessa yli 30 km tuntivauhdilla suoraan eteenpäin - päällystämättömillä teillä - rinneajossa - käytettäessä vetopuomia etuakselin kuormituksen keventämiseksi - ajettaessa ajosiilon yli - kun ohjaamattoman akselin sivuohjaus ei enää riitä 0700_-Lenkachssperre_

13 VETOPUOMIN SÄÄTÖ Vetopuomin säätö Vetopuomin asennusselostus Sallittu tukikuorma löytyy ajoneuvon tyyppikilvestä. Sallittu Dc-arvo löytyy vetopuomin tai vetokoukun tyyppikilvestä. Vetosilmukan kiinnitysruuvien kiristysmomentti: - M16x1, Nm - M20x1, Nm Kiinnitysruuvien kireys on tarkistettava säännöllisesti ja tarvittaessa ruuvit on kiristettävä. Kun vaunun etuosa on nostettu ylös (kuormaa purettaessa) saa vaunulla ajaa ainoastaan lyhyitä matkoja tasaisella alustalla. Vaunun etuosan vähäinen nosto on kuitenkin sallittu kuljetusajon aikana. Kun vaunun etupää on nostettu ylös on erityisesti huomioitava, että vetopuomi ei ylöspäin pääse irtoamaan traktorin vetolaitteesta. Huom! vetopuomin valmistus ja asennus tapahtuu tehtaalla. Laajempia korjaustöitä tehtäessä, ota yhteys valmistajaan. Ohje Vetokuulakytkentä Vetokuulakytkentää saa käyttää ainoastaan 80 mm:n läpimittaisiin, hyväksyttyihin ja lukittaviin vetokuuliin. Huom! Vetokuulakytkinten korjaaminen ei ole sallittua. Vetokuulakytkimen huolto Vaunun yleisen huollon lisäksi voitele vetokuula tarkista vetolaitteen kiinnitysruuvien kireys vaihda vaurioituneet, vääntyneet tai kuluneet vetolaitteen osat uusiin - anna työt valtuutetun korjaamon tehtäväksi! 1000_-Zug-Kugelkupplung_

14 SEISONTATUKI Seisontatuen käyttö - Kytke vaunu traktoriin - Käytä vaunun hydraulista vetoaisaa niin, että seisontatuki nousee maasta. Katso kohtaa Ohjausyksikön käyttö. - Irrota lukitustappi (1) ja käännä seisontatuki ylös ja lukitse se tähän asentoon. - Lukitse tappi (1) huolellisesti sokalla! Vaunun pysäköiminen * Pysäköi vaunu tasaiselle ja tukevalle alustalle. Jos maa on pehmeää, on seisontatuen alle asetettava lauta tai levy vajoamisen estämiseksi. - Nosta vaunun etuosaa hieman vetoaisan hydrauliikan avulla. - Irrota lukitustappi (1). Käännä seisontatuki alas ja lukitse se uudelleen. - Varmista lukituspultti (1) sokalla! - Laske vaunun etuosa alas vetoaisahydrauliikan avulla. - Irrota hydrauliikkaletkut ja virtajohdot. Irrota tämän jälkeen vaunu. Huom! Ainoastaan tyhjä vaunu saadaan jättää seisontatuen varaan. Varmista, ettei vaunu pääse liikkumaan! _-Stützfuß_

15 NOUKIN Noukkimen joustovaran säätö Jotta noukin toimisi mahdollisimman hyvin, on mitan (M) oltava oikea vaunun ollessa kytkettynä traktoriin (noukkimen joustovara). Mitta M = 520 mm Huomio! Vältä ruhjoutumisvaara noukkimen liikkuessa ylös ja alas. Ohje: Jos pelto on kovin epätasainen on mittaa vähennettävä 1 cm (M= 510 mm). Säätäminen katso luvusta Kytkeminen traktoriin Suojalevy (P) toimii myös tapaturmaestona, sitä ei saa poistaa käytön aikana. Noukkimen kevennyksen säätö Vaihtoehto mekaaninen kevennys Jotta noukkimen pyörien pintapaine olisi optimaalinen, voidaan jousikevennystä muuttaa. Noukkimen kevennys on liian voimakas (pomppii) - mittaa (X) pienennettävä Noukkimen kevennys on liian heikko (pomppii) - mittaa (X) suurennettava Vaihtoehto hydraulinen kevennys Säätäminen: - avaa sulkuhana (H) (asento E) - Nosta noukin pois - sulje sulkuhana (H) (asento A) - laske noukin alas - säädä haluttu hydraulipaine (n. 27 baria) manometrin (M) avulla avaamalla sulkuhana (H) lyhyesti Mitä suurempi paine, sitä suurempi on kevennys Pos E M G Pos A H Paineakun (G) kaasun paine: - 10 bar typpikaasua (N) 1000_-Pick-up_

16 SILPPURIKONEISTO Turvallisuus ja yleistä Huom! Ennen silppurikoneiston tarkastus- huoltoja säätötöitä on varmistettava, ettei traktorin voimanottoakselia ja hydrauliikkaa voida käynnistää tahattomasti. Varmista, että lastausvaunu ei voi siirtyä paikaltaan, koska sen alla on suoritettava joitakin töitä! - riittävä maavara (A) Huom! Ennen vaunun käyttöön ottoa on tarkistettava, että molemmin puolin olevat tapit on lukittu! Tärkeät tarkastukset teräpalkin kohdalla ennen jokaista käyttöönottoa: - lukitse tapit vasemmalla ja oikealla (E2) - Terien lukitus on oikeassa asennossa (käyttöasento (A), huoltoasento (B)) Huom! Kaikissa teräpalkin parissa tehtävissä töissä on olemassa loukkaantumisvaara. Erityisesti käännettäessä teräpalkkia sivuittain ja ylöspäin. A B Vaihda kuluneet tai vääntyneet terät - Puhdista liat terien ylikuormauslaukaisimesta S 81 Neuvo! Silppurikoneiston huoltotöitä varten teräpalkki voidaan kääntää vaunun vasemmalle puolelle. Silloin kaikkiin teriin on vapaa pääsy: - terien hiontaan - terien vaihtoon - terien puhdistukseen 1000_-Schneidwerk_

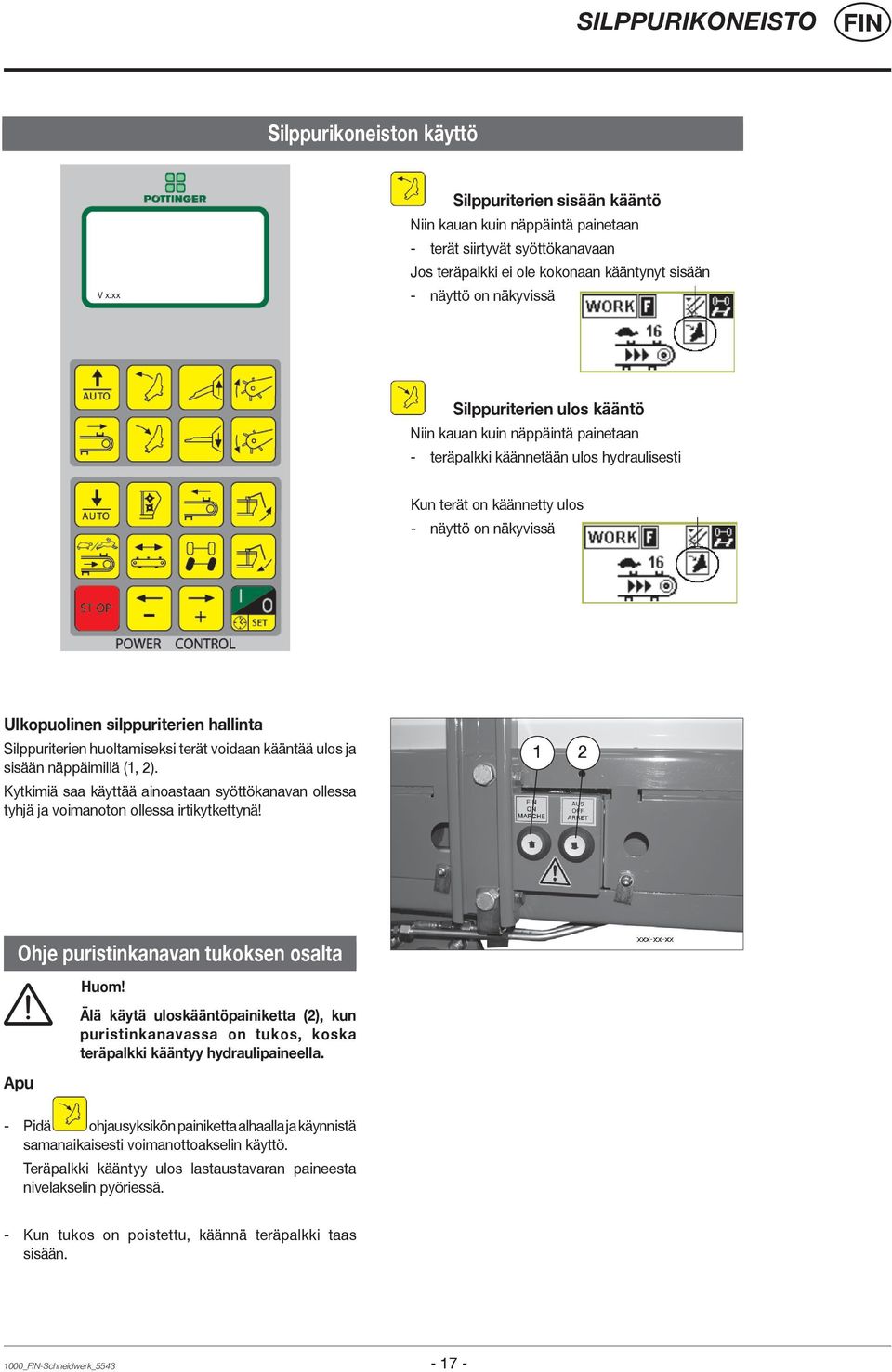

17 SILPPURIKONEISTO Silppurikoneiston käyttö V x.xx Silppuriterien sisään kääntö Niin kauan kuin näppäintä painetaan - terät siirtyvät syöttökanavaan Jos teräpalkki ei ole kokonaan kääntynyt sisään - näyttö on näkyvissä Silppuriterien ulos kääntö Niin kauan kuin näppäintä painetaan - teräpalkki käännetään ulos hydraulisesti Kun terät on käännetty ulos - näyttö on näkyvissä Ulkopuolinen silppuriterien hallinta Silppuriterien huoltamiseksi terät voidaan kääntää ulos ja sisään näppäimillä (1, 2). Kytkimiä saa käyttää ainoastaan syöttökanavan ollessa tyhjä ja voimanoton ollessa irtikytkettynä! 1 2 Ohje puristinkanavan tukoksen osalta Apu Huom! Älä käytä uloskääntöpainiketta (2), kun puristinkanavassa on tukos, koska teräpalkki kääntyy hydraulipaineella. - Pidä ohjausyksikön painiketta alhaalla ja käynnistä samanaikaisesti voimanottoakselin käyttö. Teräpalkki kääntyy ulos lastaustavaran paineesta nivelakselin pyöriessä. - Kun tukos on poistettu, käännä teräpalkki taas sisään. 1000_-Schneidwerk_

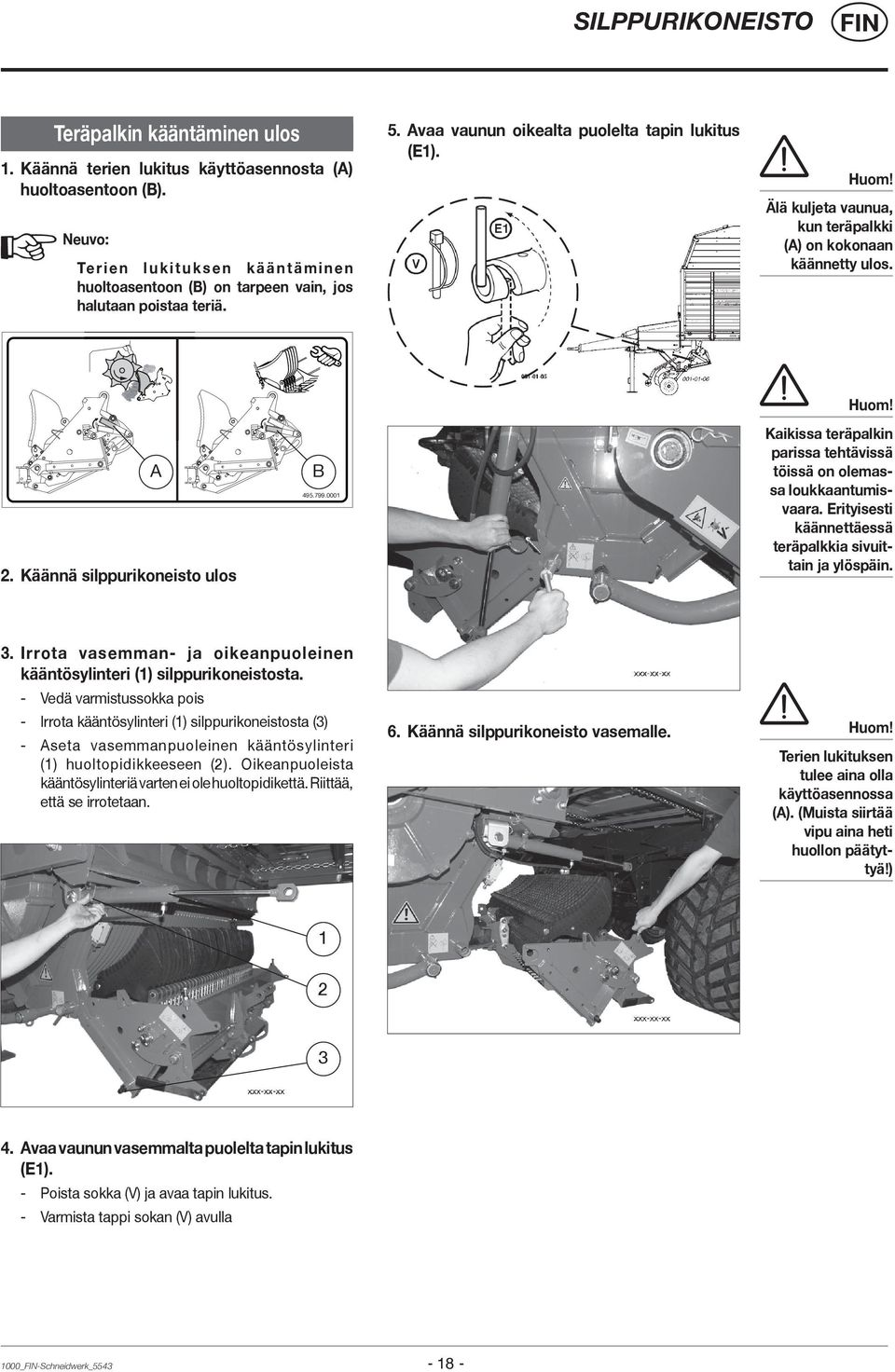

18 SILPPURIKONEISTO Teräpalkin kääntäminen ulos 1. Käännä terien lukitus käyttöasennosta (A) huoltoasentoon (B). Neuvo: Terien lukituksen kääntäminen huoltoasentoon (B) on tarpeen vain, jos halutaan poistaa teriä. 5. Avaa vaunun oikealta puolelta tapin lukitus (E1). Huom! Älä kuljeta vaunua, kun teräpalkki (A) on kokonaan käännetty ulos. Huom! 2. Käännä silppurikoneisto ulos A B Kaikissa teräpalkin parissa tehtävissä töissä on olemassa loukkaantumisvaara. Erityisesti käännettäessä teräpalkkia sivuittain ja ylöspäin. 3. Irrota vasemman- ja oikeanpuoleinen kääntösylinteri (1) silppurikoneistosta. - Vedä varmistussokka pois - Irrota kääntösylinteri (1) silppurikoneistosta (3) - Aseta vasemmanpuoleinen kääntösylinteri (1) huoltopidikkeeseen (2). Oikeanpuoleista kääntösylinteriä varten ei ole huoltopidikettä. Riittää, että se irrotetaan. 6. Käännä silppurikoneisto vasemalle. Huom! Terien lukituksen tulee aina olla käyttöasennossa (A). (Muista siirtää vipu aina heti huollon päätyttyä!) Avaa vaunun vasemmalta puolelta tapin lukitus (E1). - Poista sokka (V) ja avaa tapin lukitus. - Varmista tappi sokan (V) avulla 1000_-Schneidwerk_

19 81 SILPPURIKONEISTO Terien vaihtaminen Huom! Älä tartu teriin leikkuupinnasta! Käytä suojahanskoja! Terien irrottaminen - Työnnä terää eteenpäin, kunnes lukitusvipu (R) kääntyy terän urasta. - Vedä terä taaksepäin ulos Terien välisen etäisyyden tarkastaminen Terien ja sullojaroottorin välinen etäisyys pitää olla vähintään 20 mm. - Rajoitinruuvia (SK-3) säädetään vastaavasti. Tarkistus 1. Teräpalkin sisään kääntäminen (työskentelyasento). 2. Tee silmämääräinen tarkistus Terien ja sullojaroottorin välinen etäisyys pitää olla vähintään 20 mm. Neuvo! Jotta terän lukitus toimisi moitteettomasti, on se puhdistettava usein. K Neuvo! Poista säännöllisesti lukitusvivun ja teräpalkin väliin kerääntynyt lika, jotta lukitus toimisi taas moitteettomasti. Etäisyyden säätö 1. Lukkomutteri (K) avataan. - teräpalkin molemmin puolin 2. Ruuvia (SK-3) kierretään, kunnes oikea etäisyys (20-30 mm) saavutetaan. - Molempia rajoitinruuveja säädetään niin, etteivät teräpalkit työskentelyasentoon käännettäessä kosketa muihin koneen osiin. 3. Rajoitinruuvit lukitaan lukkimuttereilla (K). Terän asentaminen - Ripusta terä ensin edessä - Työnnä terää alaspäin ja taakse, kunnes lukitusvipu (R) lukittuu terän uraan Terien laukaisuvoiman säätäminen - Terien laukaisuvoima säädetään ruuvin (S) avulla. Säätömitta = 81 mm R S 1000_-Schneidwerk_

20 SILPPURIKONEISTO Teräpalkin kääntäminen sisään 1. Käännä silppurikoneisto keskelle ja työnnä ne ohjaimiin. 2. Lukitse tappi vaunun oikealta puolelta (E1). 3. Avaa vaunun vasemmalta puolelta tapin lukitus (E1). 6. Teräpalkin kääntäminen sisään - käyttämällä ulkoisten silppuripainikkeiden painiketta (1) 1 2 Huom! Kaikissa teräpalkin parissa tehtävissä töissä on olemassa loukkaantumisvaara. Erityisesti käännettäessä teräpalkkia sivuittain ja ylöspäin. 4. Ripusta vasemman- ja oikeanpuoleinen kääntösylinteri (1) silppurikoneistoon. - Ripusta kääntösylinteri (1) vasemmalla ja oikealla silppurikoneiston tappiin (3) - Aseta jokaiseen kääntösylinteriin (1) varmistussokka. Huom! Tarkista ennen silppurikoneiston kääntämistä sisään, että kaikki osat ovat kunnossa (ei rikkinäisiä teriä, vääntyneitä osia jne.). 1 2 Huom! Terien lukituksen tulee aina olla käyttöasennossa (A). (Muista siirtää vipu aina heti huollon päätyttyä!) 3 5. Käännä terien lukitus huoltoasennosta (B) käyttöasentoon (A). A B _-Schneidwerk_

21 SILPPURIKONEISTO Teräpalkin säätö Teräpalkin pystysuuntainen säätö Säätö tehdään niin, että runkoputki helposti asettuu noukinrungossa olevaan vastaavaan uraan (1), kun teräpalkki käännetään sisään. Uloskäännetyn teräpalkin säätö Säätö tehdään niin, että teräpalkin ollessa ulos kännetty, on tappi (B) keskellä pidikettä. (X = X) Säätö tehdään ruuvin (SK-4) avulla teräpalkin kääntöakselilla. Säätö tehdään ruuveilla (SK-4) teräpalkin alapuolella. Säätö tehdään ruuveilla (SK-5) teräpalkin alapuolella. Säätö 1. Lukkomutteri (K) avataan. 2. Ruuvia (SK-4) kierretään vastaavasti. Terien säätö Terät säädetään niin, että ne asettuvat keskelle (M) sullojaroottorin sormien väliin. Terien keskitys sullojaroottorin sormien väliin Säätö tehdään niin, että teräpalkkia sisään käännettäessä sen runkoputki työnnetään liukupalaa pitkin. - runkoputki säädetään niin, että se asettuu liukupalaan n. 3 mm ylintä kohtaa alemmas (katso piirros). 3. Ruuvi (SK-4) lukitaan lukkomutterilla 1. Lukkomutteri avataan. - koneen molemmin puolin 2. Ruuvi (SK-1, SK-2) kierretään hieman auki koneen toisella puolella. Kun teräpalkkia on siirrettävä oikealle: - ensin kierretään ruuvi (SK-1) ulos koneen oikealla puolella - sen jälkeen kierretään ruuvi (SK-2) ulos koneen vasemmalla puolella. Kiertämällä näitä ruuveja voidaan teräpalkkia siirtää niin, että terät asettuvat keskelle sullojasormien väliin. Kun teräpalkkia on siirrettävä vasemmalle: - ensin kierretään ruuvi (SK-2) ulos koneen vasemmalla puolella - sen jälkeen kierretään ruuvi (SK-1) ulos koneen oikealla puolella. 3. Molemmat ruuvit (SK-1 ja SK-2) kierretään kiinni rajoittimeen saakka. - Ruuveja ei kierretä tiukalle. 4. Molemmat ruuvit (SK-1 ja SK-2) lukitaan lukkomutterilla 1000_-Schneidwerk_

22 PERÄPORTTI Turvallisuusohjeita peräporttia suljettaessa Peräportti sulkeutuu asentoon C saakka omalla painollaan. Kuorman purkaminen purkutelojen avulla Versiot 1. Normaali purkukela * Takapelti on kiinnitetty kääntökaareen - lukitaan jousisokilla (F) molemmin puolin Huom! Kukaan ei saa olla peräportin avaamisen ja sulkemisen aikana sen lähistöllä! Älä seiso ylös nostetun peräportin alla! Ennen maantielle ajoa on peräportti suljettava. Tässä asennossa C kytkeytyy kaksitoiminen hydrauliikka kytkimen (56) avulla ja peräportti sulkeutuu paineen avulla asentoon (G). 2. Kaksoispurkukela * Takapelti on kiinnitetty sivuseinään - lukitaan jousisokilla (F) molemmin puolin Rehu leviää tasaisemmin maahan verrattuna normaalin purkukelan levitykseen. Toimintojen kytkennän aikana on pidettävä riittävä turvaväli! Esimerkki: On olemassa loukkaantumisvaara, jos joku oleskelee vaunun takana samalla kun kuljettaja käyttää toimintoja (avaa peräporttia, kytkee voimanottoa...) ohjaamossa. Varo! * Molemmin puolin olevat tapit on aina asennettava samalla tavalla sillä muuten peräportti ja nivelistö voi vaurioitua - Tarkista tämä asennuksen jälkeen ja ennen peräportin käyttöä. 1000_-Rückwand_

23 PURKUKELAT Purkukelojen irrotus 1. Avaa vaunun peräportti 2. Ketjun kiristin (58) löysätään ja käyttöketju (1) irrotetaan. Huomio! Älä tartu purkukelojen alueelle niin kauan kuin moottori käy. 3. Irrota sivupelti (2) molemmin puolin. Huom! Jousen esikiristyksen (X) säätöä ei saa muuttaa. 4. Ylemmän purkukelan irrotus Seuraavat ruuvit irrotetaan molemmin puolin: - kolme ruuvia (SK-3) laakerilaipasta - kaksi ruuvia (SK-2) suojalevystä 5. Alemman purkukelan irrottaminen - kaksi ruuvia (SK-2) irrotetaan suojalevystä molemmin puolin 6. Irrota purkukelat taaksepäin. 7. Asenna sivupellit (2) molemmin puolin uudelleen. 8. Säädä kytkin - katso seuraava sivu 1000_-DOSIERER_

24 PURKUKELAT Pohjakuljettimen kytkentä Yleistä Annostelutelojen ollessa asennettuna ruuvi (SK-5) sijaitsee anturin takana ja sillä ei ole tehtävää. Pohjakuljetin kytkeytyy anturin (90) kautta päälle ja pois annostelutelan jonkin osan toimesta. Pohjakuljetinmoottori voidaan kytkeä päälle ainoastaan - kuormausautomatiikan kautta tai - laukaisemalla ohjauspöydän pohjakuljetinkytkimen Huomio! Työskennellessä avattujen suojapeltien takana on olemassa lisääntynyt loukkaantumisvaara. Annostelutelojen ollessa purettuna anturi (90) ja näin ollen myös pohjakuljetin ovat aina pois päältä. Tätä ei kuitenkaan haluta kuormaamisen ja purkamisen aikana. Siksi annostelutelojen ollessa purettuna anturi (90) on kytkettävä päälle ruuvin (SK-5) avulla. Kytkemisetäisyys (A) on mm. Etäisyys on säädettävissä pitkittäisreiän kohdalla bar Paineöljykytkimen asennus Kun vaunua käytetään ilman purkukeloja, suosittelemme paineöljykytkimen (3) asentamista. Kun materiaali alkaa kuormauksen loppuvaiheessa painaa peräporttia, pysähtyy pohjakuljetin automaattisesti painekytkimen ansiosta. Kun purkukelat ovat käytössä ei painekytkintä tarvita. - Katso sähköliitäntä varaosaluettelosta, kytkentäkaavio kts. liite. - Säätäminen katso luvusta HUOLTO 1000_-DOSIERER_

25 1000 Upm KOROTUSLAIDAT Korokelaitojen nostaminen Kokoaminen tapahtuu käänteisessä järjestyksessä. Huom! * Laitojen nostamiseen tarvitaan kaksi henkilöä ja se tehdään vaunun ollessa vaakasuorassa asennossa. * Loukkaantumisvaara Vaihe Yksityiskohta Huomautus 1 Kiinnitä kulmat etuseinän asentamista varten osakuva 1 mukaisesti. Huomioi kulmien asento! 2 Aseta etuseinä paikalleen ja kiinnitä se kulmiin ruuvien avulla. Kiinnitä kulmat takakaaren asentamista varten osakuva 3 mukaisesti. 3 Huomioi kulmien asento! Kiinnitä kaari kulmaan. Huom! Älä ylitä 4 m päällerakenteiden korkeuden osalta! Kiinnitä keskimmäiset kaaret. 4 Huomioi asennusosien järjestys! (katso detaljipiirros) Kaarien korkeusasento voidaan siirtää sivuseinän kiskoa pitkin. Ruuvaa nämä kiinni vasta sen jälkeen, kun vaihe 5 on saatu valmiiksi. 1001_-Aufbauoberteil_

26 KOROTUSLAIDAT 5 Käännä sivuseinät auki ja ruuvaa ne kaarien kanssa yhteen. 6 Ladeautomatik Ladeautomatik-Klappe auf der Frontwand einhängen und mit Vorstecker sichern. 7 Ripusta lastausautomatiikan luukku etuseinän kaariin ja kiinnitä ne sokkien avulla. 8 X Kiinnitä anturi (ja kaapeli) sekä ylemmän lastausautomatiikan kytkentäkaari. Säädä haluamasi kytkentäkohta kytkentäkaaren pitkittäisreiän ruuvin avulla. Ylempi pitkittäisreikä: suurin kuormitus Alempi pitkittäisreikä: pienin kuormitus Kytkentäetäisyys (X): mm 9 Ripusta pressu takakaaren ja takaseinän väliin ja kiinnitä se sokkien avulla. 10 Kiinnitä köydet. Vinkki: upota köydet ennen kiinnittämistä ensin veteen, silloin ne venyvät paremmin. LISÄVARUSTE: kattoprofiilit Lastausautomatiikan toimivuuden kannalta on tärkeää, että kattoprofiilin ja lastausautomatiikan luukun väliset ruuviliitokset eivät ole liian kireitä! 1001_-Aufbauoberteil_

27 POWER CONTROL - OHJAUS Järjestelmän osat Jotta ohjausyksikkö saadaan toimimaan oikealla tavalla, on seuraavat liitokset tarkistettava: V:n jännitteen syöttö traktorista 2. Ohjausyksikön liitos traktorikaapeliin (ISO) 3. Traktorikaapelin liitos koneen prosessoriin Ohjausyksikkö Näppäimet Näyttö: - WORK (käyttö) toiminto - DATA (tieto) toiminto - SET (asetus) toiminto - DIAG (vianetsintä) toiminto - TEST - CONFIG Turvallisuusohjeita Koska useampi henkilö voi käyttää vaunun toimintoja samanaikaisesti, on erityistä varovaisuutta noudatettava. Vaunun käytöstä on etukäteen sovittava. Esimerkki: On olemassa onnettomuusvaara, jos joku oleskelee vaunun takana ja kuljettaja käyttää ohjaamossa olevaa ohjausyksikköä (esim. avaa peräportin, kytkee voimanoton jne.) Kuormauksen näppäimet: 1 - Automaattikuormaus 2 - Pohjakuljettimen käyttö / Tyhjennys 3 - Silppuriterien sisään kääntö 4 - Silppuriterien ulos kääntö 5 - Vetopuomin lasku - vaunun etuosa alas 6 - Vetopuomin nosto - vaunun etuosa ylös 7 - Noukkimen nosto 8 - Noukkimen lasku Ohjausyksikön ohjelmistoversio (V x.xx) näkyy näytöllä sen jälkeen kun jännitteen syöttö on liitetty ja laite kytketty päälle. Kuorman tyhjennyksen näppäimet: 9 - Automaattinen tyhjennys 10 - Pohjakuljettimen käyttö / lisävar. 2-nopeusmoott. hidas - nopea 11 - STOP 12 - Purkukelat päälle - pois 13 - Poikittaiskuljettimen esivalinta / kuljettimen pysäytys 14 - Poikittaiskuljetin vasemmalle / pohjakuljettimen nopeuden hidastaminen 15 - Pohjakuljetin eteenpäin 16 - Ohjaava akseli päälle pois 17 - Poikittaiskuljetin oikealle / pohjakuljettimen nopeuden lisääminen 18 - Takalaidan avaaminen 19 - Takalaidan sulkeminen 20 - Päälle - pois / valikon vaihto 1000_-Power-Control_

28 POWER CONTROL - OHJAUS Power Control käyttöönotto Toimintojen käyttöön otto - painamalla lyhyesti näppäintä I/O Toiminnot käynnistyvät KÄYTTÖ -näytöllä KÄYTTÖ -valikko kuormaustoiminnot 1. Kuormausautomatiikka Paina näppäintä - Kuormausautomatiikka kytketään päälle ja pois - Käytössä oleva kuormausautomatiikka näkyy näytössä Kuormausautomatiikan päälle- ja poiskytkentä on mahdollinen vain kun takalaita on suljettu! Ohje! Seuraavat käyttöohjeet koskevat vaunua, jossa on kaikki lisävarusteet. ilmestyy TIETO- Painamalla lyhyesti näppäintä I/O näyttö näkyviin. Näyttökentät: - Prosessorin ohjelmistoversio (V x.xx) - Kuormat (L) - Käyttötunnit (h) DATA näyttö näkyviin ja palaa 4 sek kuluttua TYÖ näytölle Painamalla näppäintä I/O vielä kerran ilmestyy TIETO-näytön jälkeen ASETUS-näyttö näkyviin. ASETUS näyttö näkyviin Edelleen siirtyminen ASETUS -toiminnolle voidaan tehdä painamalla I/O. ASETUS -valikosta palataan KÄYTTÖ -valikkoon - painamalla I/O näppäintä 1,5 sekuntia Toiminnot ja prosessori kytketään pois päältä - painamalla I/O näppäintä 3 sekuntia. Kuormausautomatiikan etuja: - hyvin tiiviit kuormat - syöttökanavan tukoksen vaara vähenee - koko voimansiirron ylikuormituksen vaara vähenee - rehun hellävarainen käsittely - helpottaa kuljettajan työtä - parantaa kuormaustehoa Kuormausautomatiikan ohjaus - alhaalla olevan tunnistinlevyn avulla - ylhäällä olevan tunnistuslevyn avulla - pohjakuljetin kytkeytyy automaattisesti päälle - kuormattua materiaalia siirretään hieman taaksepäin - siirto toistuu, kunnes kuormatila on täynnä Vaunu on täynnä, kun rehu painaa - alempaa annostelutelaa - tai takaseinää vasten (vaunut ilman purkukeloja) Kun vaunu on täyttynyt - näkyy näytöllä Full (täysi) -näyttö - kuormien laskurin lukema kasvaa yhdellä Huom.! Kuormausautomatiikan päälle kytkentä tehdään vain kerran. - Kun vaunu on täyttynyt - Kuormausautomatiikka kytkeytyy automaattisesti pois päältä - Kuorman tyhjennyksen jälkeen - Kuormausautomatiikka kytkeytyy uudelleen automaattisesti päälle Ohje! Koneissa, joissa on alaskäännettävät laidat ei voida käyttää automaattikuormausta. Huomaa! Kuorman laskeminen tapahtuu joko ilmoituksella (FULL) tai tilailmoitussarjalla Rückwand zu --> Rückwand auf --> Kratzboden- Rücklauf 10 Sekunden " VIANETSINTÄ (hälytykset) Säädöt säilyvät muistissa myös päälle- ja pois- kytkennän jälkeen. - hyväksytään painamalla näppäintä I/O 1000_-Power-Control_

29 POWER CONTROL - OHJAUS 2. Pohjakuljettimen käyttö 5. Vetopuomin lasku Niin kauan kuin näppäintä painetaan - Noukinvaunun etuosa nousee 6. Vetopuomin nosto Niin kauan kuin näppäintä painetaan - liikkuu pohjakuljetin enimmäisnopeudella vaunun takaosaa kohti. Pohjakuljetin pysähtyy (STOP -näyttö) - kun materiaali painaa purkukeloja vasten (kelojen painetunnistin toimii väh. 2 sekuntia) - öljynpainekytkin toimii (vaunu täynnä, Täysi -merkki näkyy) (käytettävissä myös tyhjennyksen aikana lyhytaikaisesti enimmäisnopeuteen vaihdettaessa.) Ohje! Pohjakuljetin pysähtyy kuitenkin kun kelan painetunnistin toimii. Pysäytystä ei näytetä näytöllä!) Niin kauan kuin näppäintä painetaan - Noukinvaunun etuosa laskee 7. Noukkimen nosto Niin kauan kuin näppäintä painetaan - noukin nousee 8. Noukkimen lasku Paina näppäintä lyhyesti - noukin laskee ja jää kellunta-asentoon - näyttö on näkyvissä 3. Silppuriterien sisään kääntö Niin kauan kuin näppäintä painetaan - terät siirtyvät syöttökanavaan Elleivät terät ole kokonaan sisään käännetty - on näyttö näkyvissä 4. Silppuriterien ulos kääntö Niin kauan kuin näppäintä painetaan - terät siirtyvät paineettomina pois syöttökanavasta. Ellei paineeton ulos kääntö ole mahdollinen, on käytettävä ulkopuolisia terien hallintanäppäimiä. Elleivät terät ole kokonaan ulos käännetty - näyttö on näkyvissä 1000_-Power-Control_

30 POWER CONTROL - OHJAUS KÄYTTÖ -valikko purkutoiminnot 1. Tyhjennysautomatiikka 2. Tyhjennys pohjakuljettimella / 2-nopeuksinen moottori Paina näppäintä lyhyesti - Kuormausautomatiikka kytketään päälle tai pois - käytössä oleva tyhjennysautomatiikka näkyy näytössä Automaattityhjennyksen etuja - Nopea, tehokas ja tasainen tyhjennys - Syöttökanavan tukoksen vaara vähenee - Rehun hellävarainen käsittely tyhjennyksen aikana Tyhjennysautomatiikan toiminnot 1. Takalaidan avaaminen 1) Huom! Takalaita kääntyy täysin ylös. 2. Poikittaiskuljettimen käynnistäminen 2) 3. Pohjakuljetin pyörii lyhyen aikaa eteenpäin 3) - rehun paine purkukeloja vasten vähenee 4. Purkutelat käynnistyvät 3) 5. Pohjakuljetin lukitaan tyhjennysasentoon Jos tyhjennyksen aikana lyhytaikaisesti painetaan näppäintä Takalaidan sulkeminen : - merkki vilkkuu näytössä - avoinna oleva takalaita sulkeutuu hitaasti. Kuorman purkua ei tässä vaiheessa vielä keskeytetä! - Jos takalaita saavuttaa alemman asentonsa (rako n. 10 cm) - Seuraavat toiminnot pysäytetään: - pohjakuljetin - purkukelat - poikittaiskuljetin - takalaidan sulkuhydrauliikan paine vapautuu. - vasta kun näytöllä oleva merkki sammuu, on takalaita kiinni. Huom! Tyhjennysautomatiikan käynnistys -toiminto on käytössä vasta 0,8 sekunnin viiveen jälkeen (maatiekuljetuksen turvatoiminto). Paina näppäintä lyhyesti - pohjakuljetin kytketään päälle ja pois - näyttö on näkyvissä - hidas tai nopea nopeus Hitaalla nopeudella (kilpikonna) - Nopeuden säätö painamalla pitemmän aikaa "+" tai "-" näppäimiä. Nopealla nopeudella (jänis) - pohjakuljetin toimii enimmäisnopeudella - pyörimisnopeuden näyttöarvo jää käyttöön Pohjakuljettimen pysäyttäminen "Stop" tai "pohjakuljettimen Eteenpäin" Pohjakuljettimen taaksepäin pyörityksen lyhytaikainen pysäyttäminen - noukinta nostamalla - avaamalla takalaita - kääntämällä terät sisään - laitojen korotusosia nostamalla tai laskemalla - kytkemällä purkukelat päälle - lukitsemalla ohjaava teliakselisto - kytkemällä poikittaiskuljetin mekaanisesti Pohjakuljetin käynnistyy ainoastaan, kun muut hydrauliikkatoiminnot eivät ole käytössä. Ohje! Jos rehun paine purkukeloja vasten on liian suuri, ei pohjakuljetin käynnisty (purkukelan painetunnistin). Tämä ei näy näytöllä. Pohjakuljetin voidaan käynnistää vaunun tyhjentämiseksi ainoastaan kun takalaita on auki. 3. Pohjakuljetin eteenpäin Huomaa! 3) Jos tyhjennysautomatiikka käynnistyy voimanoton ollessa kytkettynä pois päältä, näkyy varoitus PTO! ja kuuluu 2 sekuntia kestävä varoitusääni. Tyhjennysautomatiikka odottaa enintään 10 sekuntia voimanoton käynnistämistä, ennen kuin toimenpide jatkuu tai keskeytyy. Niin kauan kuin näppäintä painetaan - pohjakuljetin pyörii enimmäisnopeudella eteenpäin, noukinta kohti - näytöllä näkyy pyörimissuunta 1) vain vaunuissa ilman poikittaiskuljetinta tai jos kuljetin ei ole käytössä 2) vain poikittaiskuljettimella varustetuissa vaunuissa 3) vain purkukeloilla varustetuissa vaunuissa 1000_-Power-Control_

31 POWER CONTROL - OHJAUS 4. Purkukelat 6. Ohjaava teliakseli Paina näppäintä lyhyesti - Purkukelat kytketään päälle ja pois - Käytössä olevien purkukelojen merkki näkyy näytöllä Ohje! Purkukelat voidaan käynnistää ainoastaan kun takalaita on auki. Suunnanvaihdos pysyy tallennettuna seuraavaan suunnanvaihtoon saakka ja sen yli voi hypätä, jos ajosuunta pysyy samana. 5. Poikittaiskuljetin Paina näppäintä - teliakseliston ohjaus kytketään päälle ja pois. - tila (vapautettu) tai (lukittu), näkyy näytöllä Huomio! Kun ohjaava akseli on hydraulisesti lukittu tai vapautettu. Näppäimistön muut toiminnot ovat hetkellisesti estettyjä. Turvallisuusohje! Ennen maantiellä ajoa on automaattisen teliakseliston ohjaustoiminto tarkistettava (lyhyt peruutus, jolloin ohjaavan akselin pitää lukkiutua). Paina näppäintä lyhyesti - paina sen jälkeen 5 sekunnin kuluessa suuntanäppäintä oikealle" tai vasemmalle". - näyttö on näkyvissä Näppäimen uudelleen painaminen - pysäyttää poikittaiskuljettimen Automaattisia tyhjennystoimintoja voidaan käyttää yhdessä poikittaiskuljettimen kanssa seuraavasti: - tyhjennysautomatiikan käynnistys näppäimellä - tilan arviointi - jos poikittaiskuljetin toimii, ohitetaan takalaidan avaustoiminto - jos poikittaiskuljetin ei toimi, avautuu ensin takalaita. Huom! Ohjaava akseli on lukittava: - ajettaessa yli 30 km tuntivauhdilla suoraan eteenpäin - päällystämättömillä teillä - rinneajossa - käytettäessä nivelaisaa etuakselin kuormituksen keventämiseksi - ajettaessa ajosiilon yli - kun ohjaamattoman akselin sivuohjaus ei enää riitä Näppäilyjärjestys - poikittaiskuljettimen näppäin - "vasen" tai oikea näppäin - Tyhjennysautomatiikan" Poikittaiskuljetin voidaan käynnistää ainoastaan, kun takalaita on auki. 1000_-Power-Control_

32 POWER CONTROL - OHJAUS 7. Takalaidan avaaminen 9. Stop Lyhyt näppäinpainallus - Kaikki toimintojen käytöt pysähtyvät. - Kytkee nyt käytössä olevat automatiikkatoiminnot pois päältä. Niin kauan kuin näppäintä painetaan - avautuu takalaita - lukitsematon takalaita näkyy näytöllä Huom! Takalaidan avaus -toiminto alkaa vasta 0,8 sekunnin viiveen jälkeen (maatiekuljetuksen turvatoiminto). 10. Siirto vasemmalle / vähennys Käytetään esivalitun toiminnon suorittamiseksi - arvo alenee - siirto vasemmalle 11. Siirto oikealle / lisäys Käytetään esivalitun toiminnon suorittamiseksi 8. Takalaidan sulkeminen - arvo suurenee - siirto oikealle Paina näppäintä lyhyesti - avoinna oleva takalaita sulkeutuu hitaasti. - takalaita sulkeutuu ala-asentoon (aukko noin 10 cm) - hydrauliikan toiminta kytkeytyy - takalaita sulkeutuu hydrauliikan paineen avulla - Sitä ennen purkukelat, poikittais- ja pohjakuljetin pysähtyy. Huomio! Automaattinen sulkutoiminto. Takalaidan sulkemisen aikana vilkkuu takalaidan sulkemisen merkki näytöllä. Takalaidan sulkuautomatiikka keskeytetään näppäimillä,, tai 1000_-Power-Control_

33 POWER CONTROL - OHJAUS SET (asetus) toiminto Erillisten asetustoimintojen edelleen kytkentä tehdään näppäimellä I/O. 1. Kuormatilan valaistus Valintanuoli on kuormatilan valaistuksen merkin kohdalla - Käyttö aloitetaan "+" näppäimellä - Käyttö lopetetaan "-" näppäimellä 4. Käyttötietojen päivälaskurin nollaaminen Valintanuoli on käyttötietojen merkin kohdalla - Käyttö aloitetaan "+" näppäimellä - Käyttö lopetetaan "-" näppäimellä Merkit Asetus -toiminnon lopettamisen yhteydessä "0 L" ja "0 h" = päivälaskuri on nollattu "L XX" ja "h I.X" = päivälaskuria ei ole nollattu Huomaa! Näytössä näkyvät ainoastaan CONFIG-valikossa aktivoidut toiminnot Kuormatilan valaistus on esivalittava toiminto - voidaan kytkeä ainoastaan, kun takalaita on auki 2. Säilöntäaineen levitys Valintanuoli on säilöntäaineen lisäysmerkin kohdalla - Käyttö aloitetaan "+" näppäimellä - Käyttö lopetetaan "-" näppäimellä 5. Pohjakuljettimen käyttöajan säätö Valintanuoli on pohjakuljettimen käyttöajan merkin kohdalla - 0,1 sekunnin lisäys "+" näppäimellä - 0,1 sekunnin vähennys "-" näppäimellä Säilöntäaineen levitys on esivalittava toiminto - voidaan käyttää ainoastaan kun noukin on toiminnassa 3. Korotuslaitojen käyttö Valintanuoli on korotuslaitojen käytön merkin kohdalla - laitojen nosto "+" näppäimellä - laitojen lasku "-" näppäimellä - purkukelojen kuormituksen poistaminen tyhjennysautomatiikalla - säätövara 0,1-3 sekunti 6. Takaseinän aukeamisajan säätäminen tyhjennysautomatiikalla Valintanuoli osoittaa takaseinän aukeamisajan symbolia (aika on säädettävissä vain vaunuissa, joissa on annostelutela) Järjestelmään kuuluvaa venttiiliä käytetään 3 sekunnin ajan. Tarvittaessa on toiminto toistettava. Huomio! Kun korotuslaitoja käytetään hydrauliikan avulla, on näppäimistön käyttö muihin toimintoihin lyhytaikaisesti estetty. 1000_-Power-Control_
