1 Kombikauhat Leveys 790 mm A32684 Leveys 900 mm A32484 Leveys 1050 mm A32448

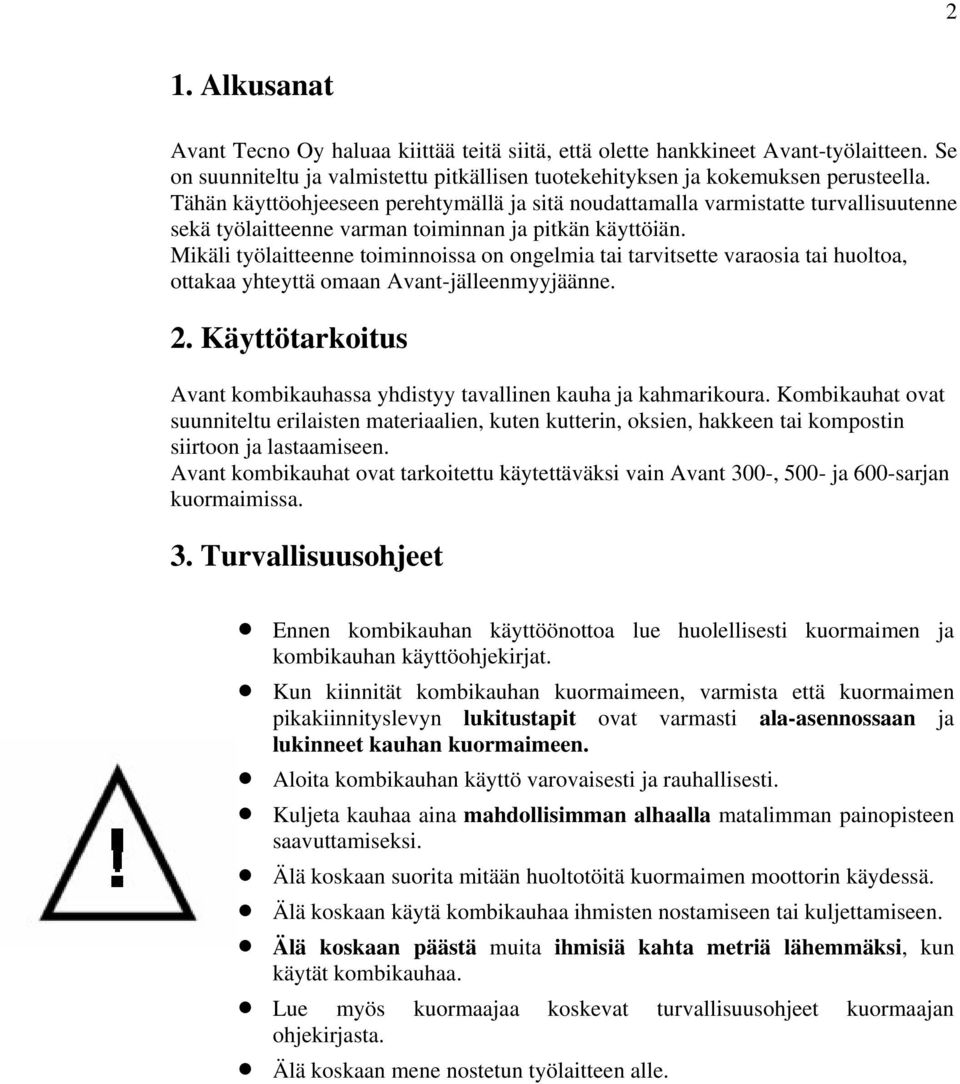

2 2 1. Alkusanat Avant Tecno Oy haluaa kiittää teitä siitä, että olette hankkineet Avant-työlaitteen. Se on suunniteltu ja valmistettu pitkällisen tuotekehityksen ja kokemuksen perusteella. Tähän käyttöohjeeseen perehtymällä ja sitä noudattamalla varmistatte turvallisuutenne sekä työlaitteenne varman toiminnan ja pitkän käyttöiän. Mikäli työlaitteenne toiminnoissa on ongelmia tai tarvitsette varaosia tai huoltoa, ottakaa yhteyttä omaan Avant-jälleenmyyjäänne. 2. Käyttötarkoitus Avant kombikauhassa yhdistyy tavallinen kauha ja kahmarikoura. Kombikauhat ovat suunniteltu erilaisten materiaalien, kuten kutterin, oksien, hakkeen tai kompostin siirtoon ja lastaamiseen. Avant kombikauhat ovat tarkoitettu käytettäväksi vain Avant 300-, 500- ja 600-sarjan kuormaimissa. 3. Turvallisuusohjeet Ennen kombikauhan käyttöönottoa lue huolellisesti kuormaimen ja kombikauhan käyttöohjekirjat. Kun kiinnität kombikauhan kuormaimeen, varmista että kuormaimen pikakiinnityslevyn lukitustapit ovat varmasti ala-asennossaan ja lukinneet kauhan kuormaimeen. Aloita kombikauhan käyttö varovaisesti ja rauhallisesti. Kuljeta kauhaa aina mahdollisimman alhaalla matalimman painopisteen saavuttamiseksi. Älä koskaan suorita mitään huoltotöitä kuormaimen moottorin käydessä. Älä koskaan käytä kombikauhaa ihmisten nostamiseen tai kuljettamiseen. Älä koskaan päästä muita ihmisiä kahta metriä lähemmäksi, kun käytät kombikauhaa. Lue myös kuormaajaa koskevat turvallisuusohjeet kuormaajan ohjekirjasta. Älä koskaan mene nostetun työlaitteen alle.

3 3 4. Tekniset tiedot: Tekninen erittely Avant tuotekoodi Leveys (mm) Pituus (mm) Korkeus(mm) Paino (Kg) A A A Kaikki kombikauhat ovat varustettu hydraulitoimisella yläkouran puristuksella 5. Kombikauhan kiinnittäminen kuormaimeen 5.1 Mekaaninen kiinnitys kuormaimeen Kombikauha kiinnitetään kuormaimeen kuormaimen pikakiinnityslevyn ja kauhan vastakappaleen avulla. Työlaitteen kinnittäminen kuormaajaan on syytä tehdä huolella. Jos työlaite ei ole lukkiutunut kuormaajaan saattaa työlaite irrota kuormaajasta ja aiheuttaa vaaratilanteita. Pahimmassa tapauksessa työlaite saattaa liukua ylösnostettua puomia pitkin kuljettajan päälle. Siksi onkin tärkeää, että lukittumatonta työlaitetta ei nosteta missään tapauksessa yli metrin korkeuteen. Vaaratilanteiden välttämiseksi noudata aina seuraavilla sivuilla kuvattuja työlaitteiden kiinnitysohjeita.

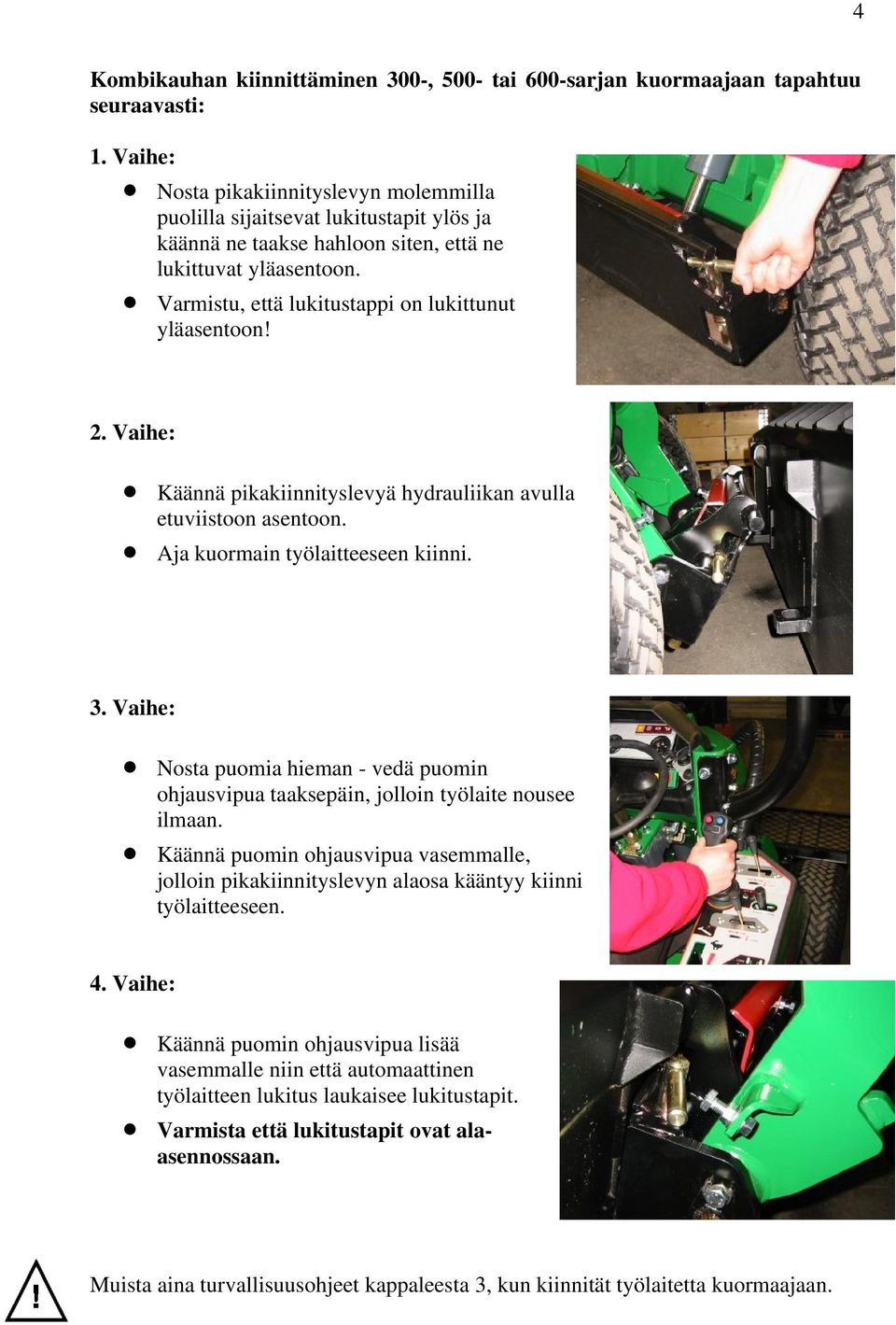

4 4 Kombikauhan kiinnittäminen 300-, 500- tai 600-sarjan kuormaajaan tapahtuu seuraavasti: 1. Vaihe: Nosta pikakiinnityslevyn molemmilla puolilla sijaitsevat lukitustapit ylös ja käännä ne taakse hahloon siten, että ne lukittuvat yläasentoon. Varmistu, että lukitustappi on lukittunut yläasentoon! 2. Vaihe: Käännä pikakiinnityslevyä hydrauliikan avulla etuviistoon asentoon. Aja kuormain työlaitteeseen kiinni. 3. Vaihe: Nosta puomia hieman - vedä puomin ohjausvipua taaksepäin, jolloin työlaite nousee ilmaan. Käännä puomin ohjausvipua vasemmalle, jolloin pikakiinnityslevyn alaosa kääntyy kiinni työlaitteeseen. 4. Vaihe: Käännä puomin ohjausvipua lisää vasemmalle niin että automaattinen työlaitteen lukitus laukaisee lukitustapit. Varmista että lukitustapit ovat alaasennossaan. Muista aina turvallisuusohjeet kappaleesta 3, kun kiinnität työlaitetta kuormaajaan.

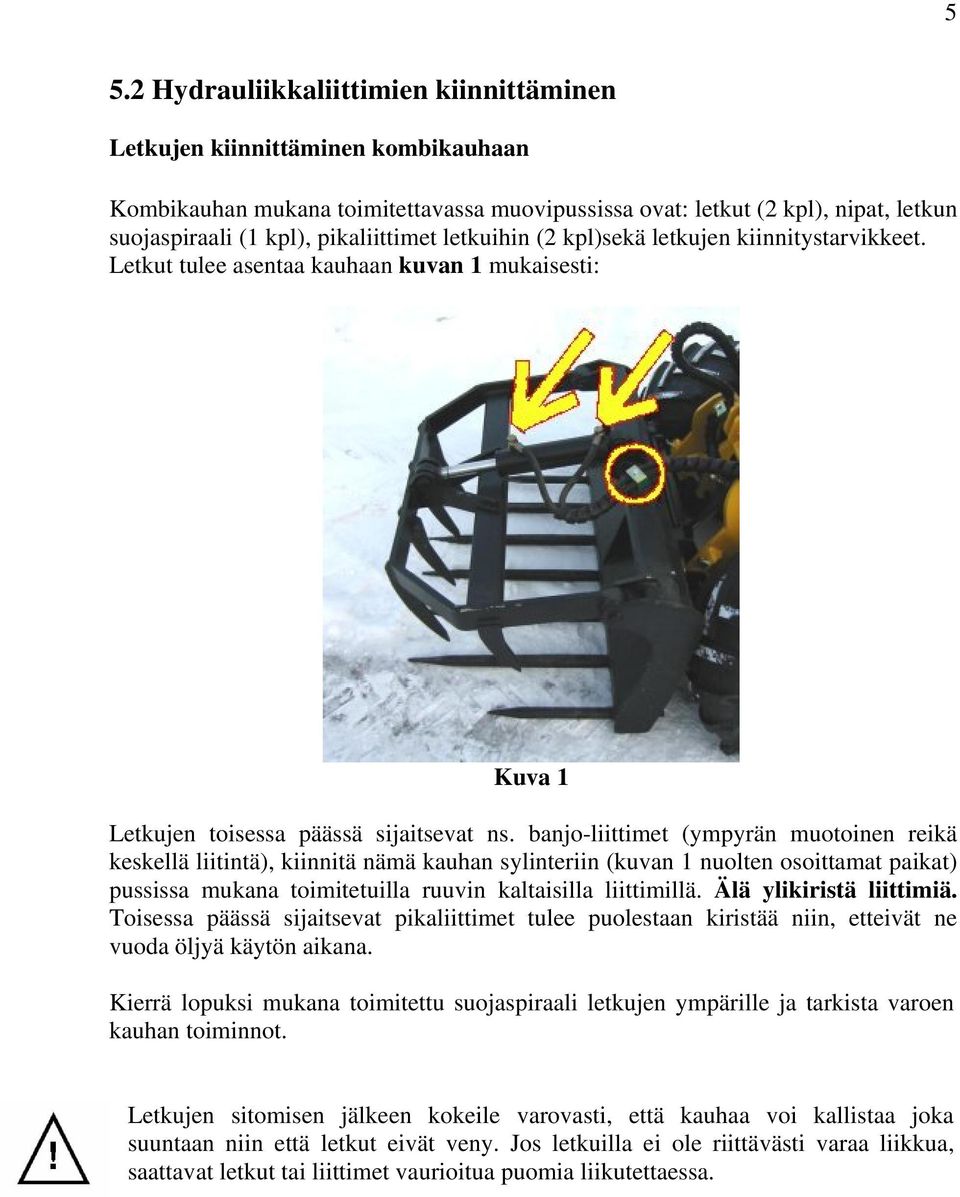

5 5 5.2 Hydrauliikkaliittimien kiinnittäminen Letkujen kiinnittäminen kombikauhaan Kombikauhan mukana toimitettavassa muovipussissa ovat: letkut (2 kpl), nipat, letkun suojaspiraali (1 kpl), pikaliittimet letkuihin (2 kpl)sekä letkujen kiinnitystarvikkeet. Letkut tulee asentaa kauhaan kuvan 1 mukaisesti: Kuva 1 Letkujen toisessa päässä sijaitsevat ns. banjo-liittimet (ympyrän muotoinen reikä keskellä liitintä), kiinnitä nämä kauhan sylinteriin (kuvan 1 nuolten osoittamat paikat) pussissa mukana toimitetuilla ruuvin kaltaisilla liittimillä. Älä ylikiristä liittimiä. Toisessa päässä sijaitsevat pikaliittimet tulee puolestaan kiristää niin, etteivät ne vuoda öljyä käytön aikana. Kierrä lopuksi mukana toimitettu suojaspiraali letkujen ympärille ja tarkista varoen kauhan toiminnot. Letkujen sitomisen jälkeen kokeile varovasti, että kauhaa voi kallistaa joka suuntaan niin että letkut eivät veny. Jos letkuilla ei ole riittävästi varaa liikkua, saattavat letkut tai liittimet vaurioitua puomia liikutettaessa.

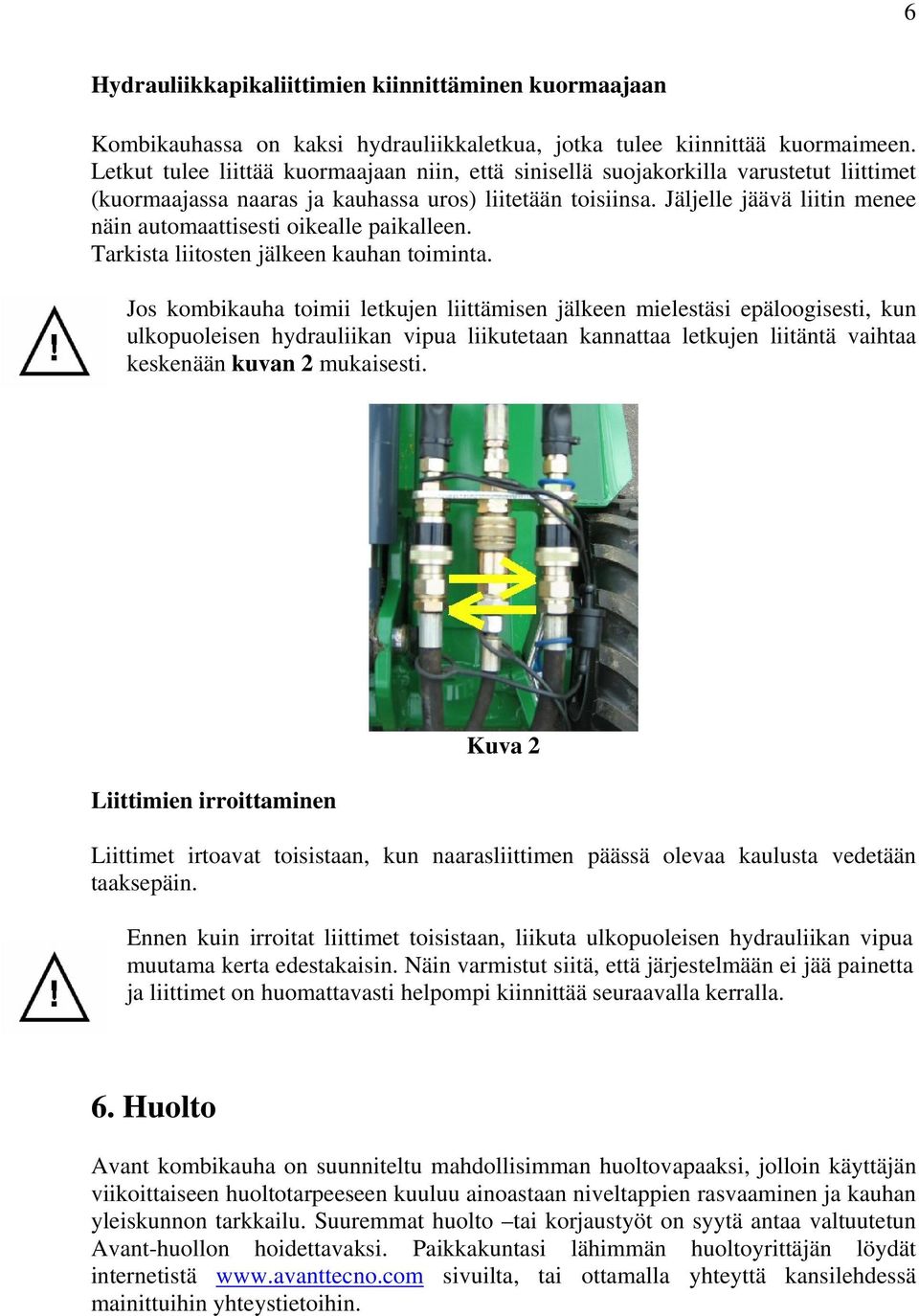

6 6 Hydrauliikkapikaliittimien kiinnittäminen kuormaajaan Kombikauhassa on kaksi hydrauliikkaletkua, jotka tulee kiinnittää kuormaimeen. Letkut tulee liittää kuormaajaan niin, että sinisellä suojakorkilla varustetut liittimet (kuormaajassa naaras ja kauhassa uros) liitetään toisiinsa. Jäljelle jäävä liitin menee näin automaattisesti oikealle paikalleen. Tarkista liitosten jälkeen kauhan toiminta. Jos kombikauha toimii letkujen liittämisen jälkeen mielestäsi epäloogisesti, kun ulkopuoleisen hydrauliikan vipua liikutetaan kannattaa letkujen liitäntä vaihtaa keskenään kuvan 2 mukaisesti. Liittimien irroittaminen Kuva 2 Liittimet irtoavat toisistaan, kun naarasliittimen päässä olevaa kaulusta vedetään taaksepäin. Ennen kuin irroitat liittimet toisistaan, liikuta ulkopuoleisen hydrauliikan vipua muutama kerta edestakaisin. Näin varmistut siitä, että järjestelmään ei jää painetta ja liittimet on huomattavasti helpompi kiinnittää seuraavalla kerralla. 6. Huolto Avant kombikauha on suunniteltu mahdollisimman huoltovapaaksi, jolloin käyttäjän viikoittaiseen huoltotarpeeseen kuuluu ainoastaan niveltappien rasvaaminen ja kauhan yleiskunnon tarkkailu. Suuremmat huolto tai korjaustyöt on syytä antaa valtuutetun Avant-huollon hoidettavaksi. Paikkakuntasi lähimmän huoltoyrittäjän löydät internetistä sivuilta, tai ottamalla yhteyttä kansilehdessä mainittuihin yhteystietoihin.

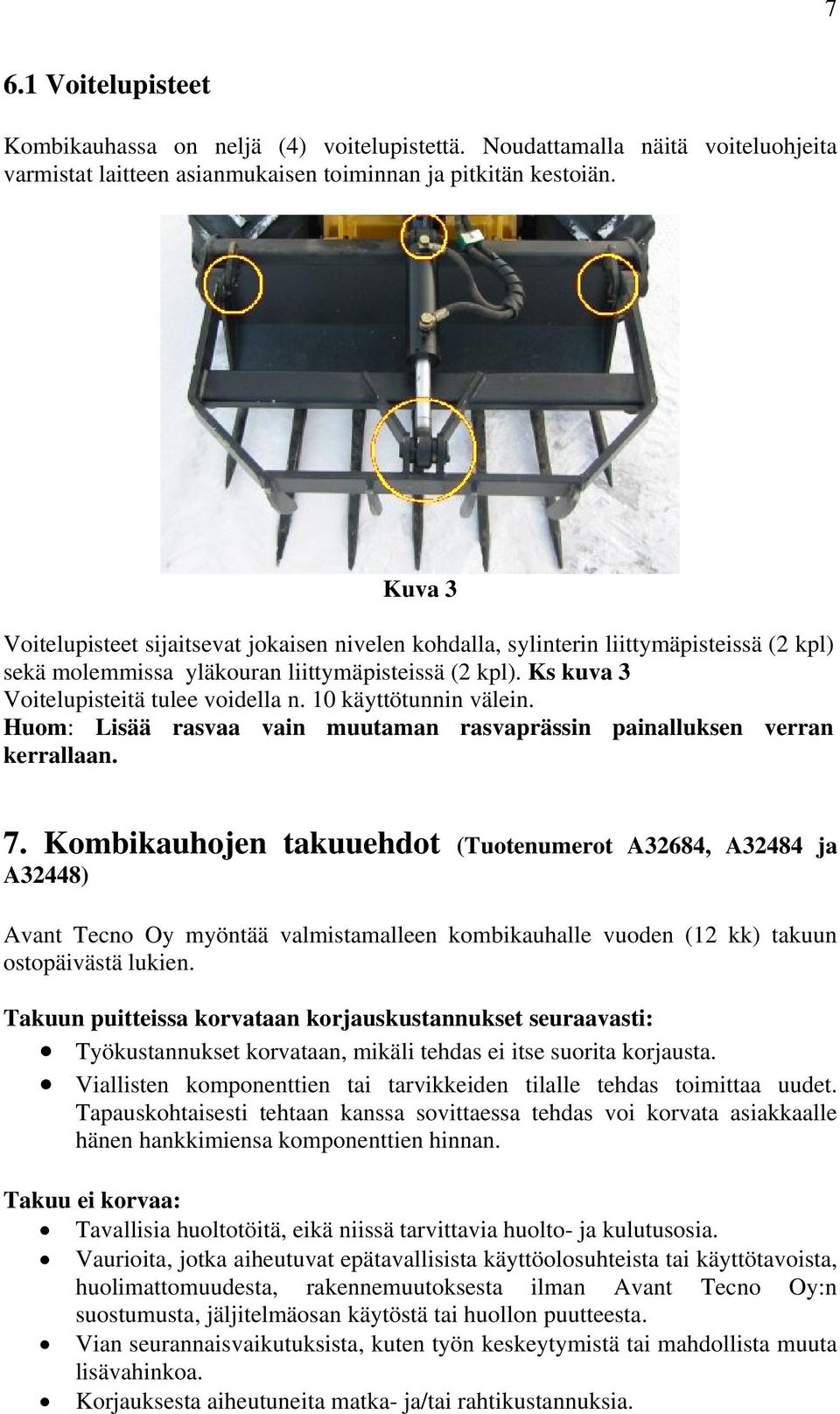

7 7 6.1 Voitelupisteet Kombikauhassa on neljä (4) voitelupistettä. Noudattamalla näitä voiteluohjeita varmistat laitteen asianmukaisen toiminnan ja pitkitän kestoiän. Kuva 3 Voitelupisteet sijaitsevat jokaisen nivelen kohdalla, sylinterin liittymäpisteissä (2 kpl) sekä molemmissa yläkouran liittymäpisteissä (2 kpl). Ks kuva 3 Voitelupisteitä tulee voidella n. 10 käyttötunnin välein. Huom: Lisää rasvaa vain muutaman rasvaprässin painalluksen verran kerrallaan. 7. Kombikauhojen takuuehdot (Tuotenumerot A32684, A32484 ja A32448) Avant Tecno Oy myöntää valmistamalleen kombikauhalle vuoden (12 kk) takuun ostopäivästä lukien. Takuun puitteissa korvataan korjauskustannukset seuraavasti: Työkustannukset korvataan, mikäli tehdas ei itse suorita korjausta. Viallisten komponenttien tai tarvikkeiden tilalle tehdas toimittaa uudet. Tapauskohtaisesti tehtaan kanssa sovittaessa tehdas voi korvata asiakkaalle hänen hankkimiensa komponenttien hinnan. Takuu ei korvaa: Tavallisia huoltotöitä, eikä niissä tarvittavia huolto- ja kulutusosia. Vaurioita, jotka aiheutuvat epätavallisista käyttöolosuhteista tai käyttötavoista, huolimattomuudesta, rakennemuutoksesta ilman Avant Tecno Oy:n suostumusta, jäljitelmäosan käytöstä tai huollon puutteesta. Vian seurannaisvaikutuksista, kuten työn keskeytymistä tai mahdollista muuta lisävahinkoa. Korjauksesta aiheutuneita matka- ja/tai rahtikustannuksia.
