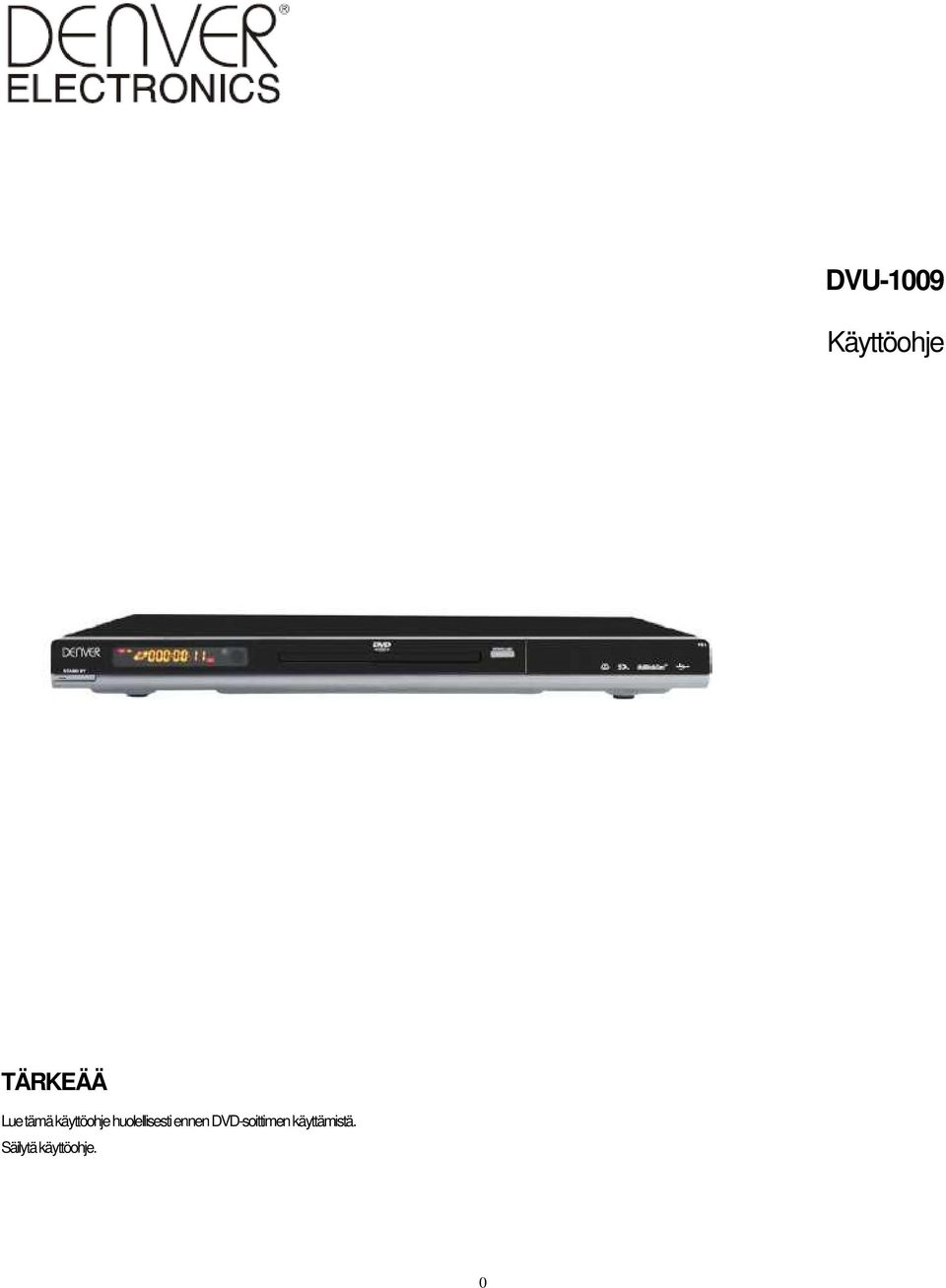

1 DVU-1009 Käyttöohje TÄRKEÄÄ Lue tämä käyttöohje huolellisesti ennen DVD-soittimen käyttämistä. Säilytä käyttöohje. 0

2 SISÄLTÖ Turvallisuusohjeet 2-3 Huomioitavaa levyistä 4-5 Valmistelut 6 Hallintanäppäimet 7 Kaukosäädin 8 LIITÄNNÄT 9-11 Levyn toisto 11 Eri toistoasetukset 12 Tietyn nimikkeen, luvun tai raidan haku Uudelleentoisto 14 Tietyn kohdan etsiminen 14 Kuvan zoomaus 15 3D-tehoste 15 Kuvakulman valinta 15 Kielen valinta 15 Äänikanavan valinta 16 Toisto halutussa järjestyksessä 16 Toisto satunnaisessa järjestyksessä 16 Tekstityksen valinta 16 Näyttövalikon käyttö 17 Kortinlukija & USB-toiminto 17 MPEG4, WMA JA KODAK KUVA-CD TOIMINTO 18 USB- tai korttitoiminnon koodaus 18 Asetukset Vianetsintä 24 Tekniset tiedot 25 Termien selityksiä

3 TURVALLISUUSOHJEET VAROITUS SÄHKÖISKUVAARA ÄLÄ AVAA Symboli, jossa on salama kolmion sisällä, varoittaa käyttäjää suojaamattomasta, vaarallisesta sähköjännitteestä laitteen sisällä. Tämä sähköjännite on tarpeeksi suuri aiheuttamaan sähköiskuvaaran. Symbolilla, jossa on huutomerkki kolmion sisällä, kiinnitetään käyttäjän huomio tärkeisiin käyttö- ja huolto-ohjeisiin laitteen mukana tulevissa dokumenteissa. VAROITUS: ÄLÄ ALTISTA LAITETTA SATEELLE TAI KOSTEUDELLE TULIPALO- TAI SÄHKÖISKUVAARAN VÄLTTÄMISEKSI. ÄLÄ AVAA LAITTEEN KOTELOA, SISÄLLÄ ON SÄHKÖJÄNNITE. LAITTEEN SAA AVATA VAIN VALTUUTETTU HUOLTOHENKILÖ. HUOMIO: Tämä DVD-soitin käyttää laserlukulaitetta. Kotelon avaaminen voi johtaa altistumiseen lasersäteille. Lasersäteet ovat näkyvillä, kun kotelo on auki ja sisällä olevat lukot on avattu. Muiden kuin tässä käyttöohjeessa kuvattujen säätöjen tai toimintojen suorittaminen voi johtaa vaaralliseen altistumiseen lasersäteille. ÄLÄ KATSO SUORAAN SÄTEESEEN. Lue tämä käyttöohje huolellisesti ennen laitteen käyttöä ja säilytä se. Jos laite vaatii huoltoa, ota yhteys valtuutettuun huoltoliikkeeseen. Vain pätevä huoltohenkilö saa avata kotelon. HUOMIO: Muiden kuin tässä käyttöohjeessa kuvattujen säätöjen tai toimintojen suorittaminen voi johtaa vaaralliseen altistumiseen lasersäteille. 1. Lue ohjeet - Kaikki turvallisuus- ja käyttöohjeet tulee lukea ennen laitteen käyttöönottoa. 2. Seuraa ohjeita - Kaikkia käyttöohjeita tulee noudattaa. 3. Säilytä ohjeet - Kaikki turvallisuus- ja käyttöohjeet tulee säilyttää. 4. Noudata varoituksia - Kaikkia turvallisuus- ja käyttöohjeiden varoituksia tulee noudattaa. 5. Puhdistus - Irrota laite verkkovirrasta ennen puhdistusta. Älä käytä nestemäisiä tai suihkutettavia puhdistusaineita. Käytä puhdistamiseen kuivaa liinaa. 6. Lisälaitteet - Käytä vain valmistajan hyväksymiä lisälaitteita vaaratilanteiden välttämiseksi. 2

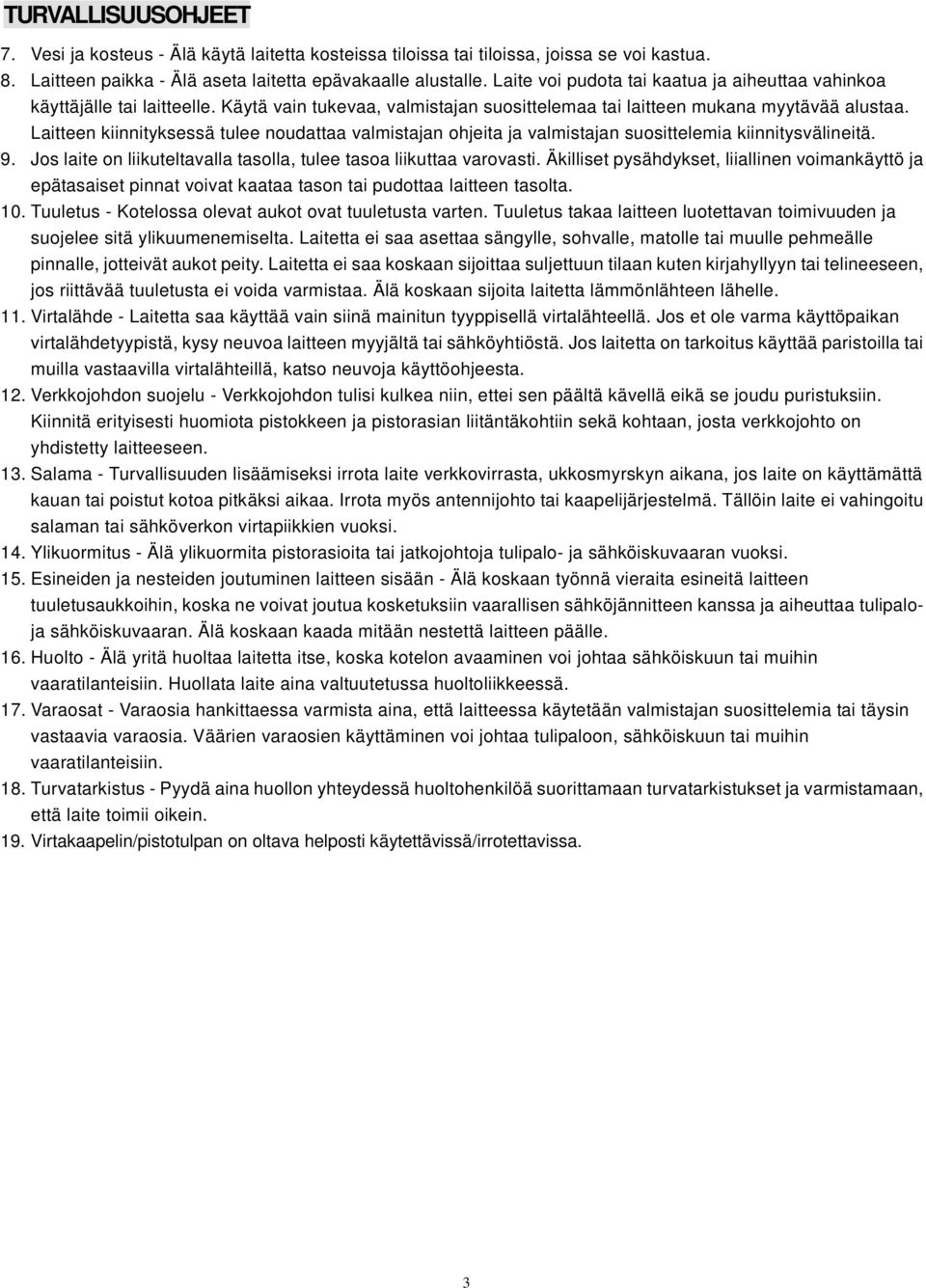

4 TURVALLISUUSOHJEET 7. Vesi ja kosteus - Älä käytä laitetta kosteissa tiloissa tai tiloissa, joissa se voi kastua. 8. Laitteen paikka - Älä aseta laitetta epävakaalle alustalle. Laite voi pudota tai kaatua ja aiheuttaa vahinkoa käyttäjälle tai laitteelle. Käytä vain tukevaa, valmistajan suosittelemaa tai laitteen mukana myytävää alustaa. Laitteen kiinnityksessä tulee noudattaa valmistajan ohjeita ja valmistajan suosittelemia kiinnitysvälineitä. 9. Jos laite on liikuteltavalla tasolla, tulee tasoa liikuttaa varovasti. Äkilliset pysähdykset, liiallinen voimankäyttö ja epätasaiset pinnat voivat kaataa tason tai pudottaa laitteen tasolta. 10. Tuuletus - Kotelossa olevat aukot ovat tuuletusta varten. Tuuletus takaa laitteen luotettavan toimivuuden ja suojelee sitä ylikuumenemiselta. Laitetta ei saa asettaa sängylle, sohvalle, matolle tai muulle pehmeälle pinnalle, jotteivät aukot peity. Laitetta ei saa koskaan sijoittaa suljettuun tilaan kuten kirjahyllyyn tai telineeseen, jos riittävää tuuletusta ei voida varmistaa. Älä koskaan sijoita laitetta lämmönlähteen lähelle. 11. Virtalähde - Laitetta saa käyttää vain siinä mainitun tyyppisellä virtalähteellä. Jos et ole varma käyttöpaikan virtalähdetyypistä, kysy neuvoa laitteen myyjältä tai sähköyhtiöstä. Jos laitetta on tarkoitus käyttää paristoilla tai muilla vastaavilla virtalähteillä, katso neuvoja käyttöohjeesta. 12. Verkkojohdon suojelu - Verkkojohdon tulisi kulkea niin, ettei sen päältä kävellä eikä se joudu puristuksiin. Kiinnitä erityisesti huomiota pistokkeen ja pistorasian liitäntäkohtiin sekä kohtaan, josta verkkojohto on yhdistetty laitteeseen. 13. Salama - Turvallisuuden lisäämiseksi irrota laite verkkovirrasta, ukkosmyrskyn aikana, jos laite on käyttämättä kauan tai poistut kotoa pitkäksi aikaa. Irrota myös antennijohto tai kaapelijärjestelmä. Tällöin laite ei vahingoitu salaman tai sähköverkon virtapiikkien vuoksi. 14. Ylikuormitus - Älä ylikuormita pistorasioita tai jatkojohtoja tulipalo- ja sähköiskuvaaran vuoksi. 15. Esineiden ja nesteiden joutuminen laitteen sisään - Älä koskaan työnnä vieraita esineitä laitteen tuuletusaukkoihin, koska ne voivat joutua kosketuksiin vaarallisen sähköjännitteen kanssa ja aiheuttaa tulipaloja sähköiskuvaaran. Älä koskaan kaada mitään nestettä laitteen päälle. 16. Huolto - Älä yritä huoltaa laitetta itse, koska kotelon avaaminen voi johtaa sähköiskuun tai muihin vaaratilanteisiin. Huollata laite aina valtuutetussa huoltoliikkeessä. 17. Varaosat - Varaosia hankittaessa varmista aina, että laitteessa käytetään valmistajan suosittelemia tai täysin vastaavia varaosia. Väärien varaosien käyttäminen voi johtaa tulipaloon, sähköiskuun tai muihin vaaratilanteisiin. 18. Turvatarkistus - Pyydä aina huollon yhteydessä huoltohenkilöä suorittamaan turvatarkistukset ja varmistamaan, että laite toimii oikein. 19. Virtakaapelin/pistotulpan on oltava helposti käytettävissä/irrotettavissa. 3

5 HUOMIOITAVAA LEVYISTÄ TÄMÄ DVD-SOITIN TOISTAA SEURAAVIA LEVYJÄ DVD 5 (yksipuolinen, yksikerroksinen) DVD 9 (yksipuolinen, kaksikerroksinen) VCD1.0 / 1.1 / 2.0 KODAK PICTURE CD CVD CD-DA CD-R CD-RW CD MPEG4 LEVYJEN TIEDOT TYYPPI DVD VCD SVCD CVD CD TALLENNUSTYYPPI MPEG II MPEG I MPEG II DIGIT KOKO Yksipuolinen Yksikerroksinen 4,7 Gb = 2 h Yksipuolinen Kaksikerroksinen 8,5 Gb = 4 h Kaksipuolinen Yksikerroksinen 9,4 Gb = 4,5 h Kaksipuolinen Kaksikerroksinen 17 Gb = 9h 650 MB 74 min 650 MB 45 min 650 MB 74 min LEVYN KOKO 12 CM / 8 CM 12 CM / 8 CM 12 cm 12 CM / 8 CM HORISONTAALINEN RESOLUUTIO 500 JUOVAA 240 JUOVAA 350 JUOVAA - TEKSTITYS JOPA 32 KIELTÄ ÄÄNIRAIDAN KIELI JOPA 8 KIELTÄ SYMBOLI DVD-LEVYJEN ALUEKOODI DVD-levyt on jaettu aluekoodeihin. KOODI ALUE 1 USA, Kanada 2 Euroopan maat, Japani, Lähi-itä, Etelä-Afrikka 3 Länsi-Aasia (mukaan lukien Etelä-Korea, Hongkong ja Taiwan) sekä Kaakkois-Aasia 4 Australia, Karibianmeri, Meksiko, Uusi-Seelanti 5 Afrikka, Venäjä, Intia, Pohjois-Korea, Pakistan, Turkmenistan 6 Manner-Kiina 4

6 LEVYT DVD-LEVYJEN OMINAISUUDET Eri DVD-levyillä on erilaisia ominaisuuksia riippuen eri valmistajista ja tallennusmuodoista. Seuraavat symbolit kuvaavat eri DVD-levyjen toimintoja. Aluekoodi ja värijärjestelmä Dolby Digital surround -ääni Ääniraita Tekstitys Kuvasuhde 5.1-kanavainen äänen ulostulo Closed Caption -tekstitys Kaksikanavainen stereo Rajoitus Lapsilukko Kuvakulma LEVYJEN KÄSITTELY, PUHDISTUS JA SÄILYTYS LEVYJEN KÄSITTELY Älä koske levyn toistopuoleen. Älä kiinnitä levyihin paperia tai teippiä. LEVYJEN PUHDISTUS Levyn pinnalla olevat sormenjäljet ja pöly aiheuttavat kuvan ja äänen laadun huonontumista. Pyyhi levy pehmeällä liinalla keskeltä reunoille suuntautuvalla liikkeellä. Pidä levyt aina puhtaina. Jos pöly ei irtoa kuivalla liinalla, käytä kevyesti kostutettua liinaa. Kuivaa levy lopuksi liinalla. Älä käytä liuottimia kuten tinneriä tai bensiiniä, kaupoissa myytäviä pesuaineita tai vinyylilevyille tarkoitettuja antistaattisia suihkeita. Nämä aineet voivat vahingoittaa levyä. LEVYJEN SÄILYTYS Levyjä ei saa säilyttää suorassa auringonvalossa tai lähellä lämmönlähteitä. Levyjä ei saa säilyttää kosteissa tai pölyisissä tiloissa kuten kylpyhuoneessa tai ilmankostuttimen lähellä. Säilytä levyt kotelossaan vaakasuorassa asennossa. Levyt voivat vääntyä, jos ne pinotaan päällekkäin tai niiden päälle pannaan esineitä silloin, kun ne eivät ole kotelossaan. 5

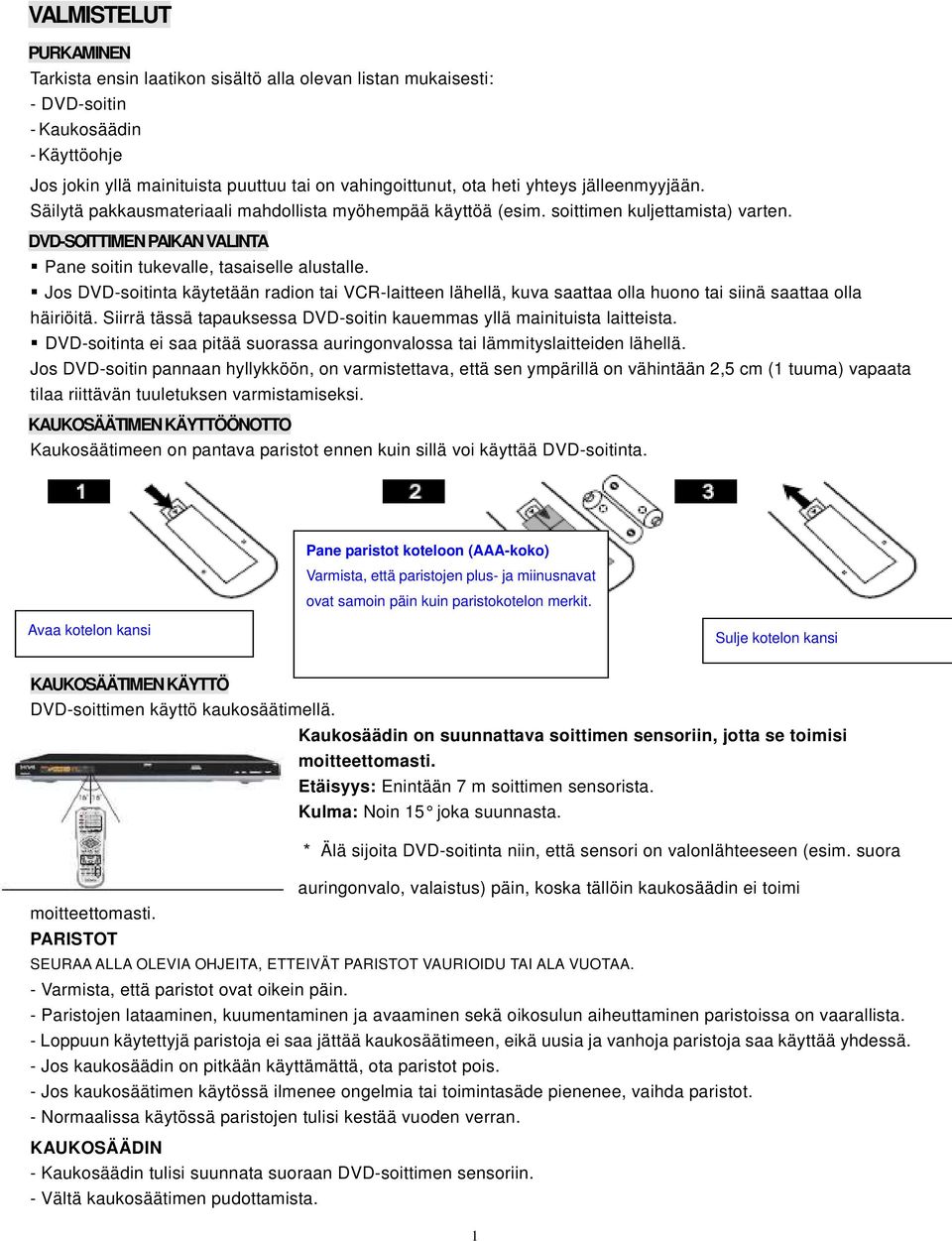

7 VALMISTELUT PURKAMINEN Tarkista ensin laatikon sisältö alla olevan listan mukaisesti: - DVD-soitin - Kaukosäädin - Käyttöohje Jos jokin yllä mainituista puuttuu tai on vahingoittunut, ota heti yhteys jälleenmyyjään. Säilytä pakkausmateriaali mahdollista myöhempää käyttöä (esim. soittimen kuljettamista) varten. DVD-SOITTIMEN PAIKAN VALINTA Pane soitin tukevalle, tasaiselle alustalle. Jos DVD-soitinta käytetään radion tai VCR-laitteen lähellä, kuva saattaa olla huono tai siinä saattaa olla häiriöitä. Siirrä tässä tapauksessa DVD-soitin kauemmas yllä mainituista laitteista. DVD-soitinta ei saa pitää suorassa auringonvalossa tai lämmityslaitteiden lähellä. Jos DVD-soitin pannaan hyllykköön, on varmistettava, että sen ympärillä on vähintään 2,5 cm (1 tuuma) vapaata tilaa riittävän tuuletuksen varmistamiseksi. KAUKOSÄÄTIMEN KÄYTTÖÖNOTTO Kaukosäätimeen on pantava paristot ennen kuin sillä voi käyttää DVD-soitinta. Pane paristot koteloon (AAA-koko) Varmista, että paristojen plus- ja miinusnavat ovat samoin päin kuin paristokotelon merkit. Avaa kotelon kansi Sulje kotelon kansi KAUKOSÄÄTIMEN KÄYTTÖ DVD-soittimen käyttö kaukosäätimellä. Kaukosäädin on suunnattava soittimen sensoriin, jotta se toimisi moitteettomasti. Etäisyys: Enintään 7 m soittimen sensorista. Kulma: Noin 15 joka suunnasta. * Älä sijoita DVD-soitinta niin, että sensori on valonlähteeseen (esim. suora auringonvalo, valaistus) päin, koska tällöin kaukosäädin ei toimi moitteettomasti. PARISTOT SEURAA ALLA OLEVIA OHJEITA, ETTEIVÄT PARISTOT VAURIOIDU TAI ALA VUOTAA. - Varmista, että paristot ovat oikein päin. - Paristojen lataaminen, kuumentaminen ja avaaminen sekä oikosulun aiheuttaminen paristoissa on vaarallista. - Loppuun käytettyjä paristoja ei saa jättää kaukosäätimeen, eikä uusia ja vanhoja paristoja saa käyttää yhdessä. - Jos kaukosäädin on pitkään käyttämättä, ota paristot pois. - Jos kaukosäätimen käytössä ilmenee ongelmia tai toimintasäde pienenee, vaihda paristot. - Normaalissa käytössä paristojen tulisi kestää vuoden verran. KAUKOSÄÄDIN - Kaukosäädin tulisi suunnata suoraan DVD-soittimen sensoriin. - Vältä kaukosäätimen pudottamista. 1

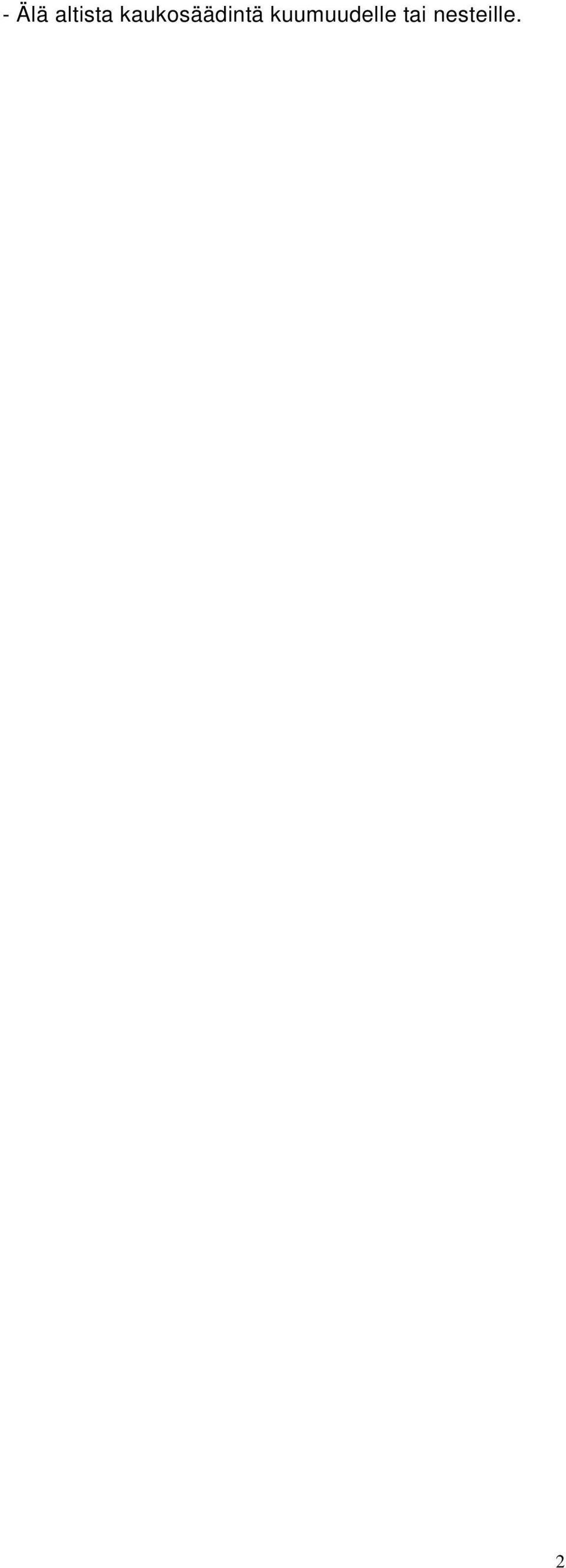

8 - Älä altista kaukosäädintä kuumuudelle tai nesteille. 2

9 HALLINTANÄPPÄIMET ETUPANEELI 1. VALMIUSTILA 2. LED-NÄYTTÖ 3. SENSORI 4. LEVYKELKKA 5. AVAA/SULJE 6. TOISTO/KESKEYTYS 7. PYSÄYTYS 8. 3 IN 1 MMC 9. USB-liitäntä TAKAPANEELI 1. ETUOSAN VASEN ÄÄNEN ULOSTULO 2. KESKIMMÄINEN ÄÄNEN ULOSTULO 3. SURROUND-ÄÄNEN VASEN ULOSTULO 4. MASTER-ÄÄNEN VASEN ULOSTULO 5. Y.Pb/Cb.Pr/Cr VIDEOULOSTULO 6. ETUOSAN OIKEA ÄÄNEN ULOSTULO 7. SUBWOOFER-ÄÄNEN ULOSTULO 9. MASTER-ÄÄNEN OIKEA ULOSTULO 10. ÄÄNEN KOAKSIAALINEN DIGITAALIULOSTULO 11. VIDEOULOSTULO 12. S-VIDEO-ULOSTULO 13. ÄÄNEN OPTINEN DIGITAALIULOSTULO 14. SCART-ULOSTULO 15. VIRTA PÄÄLLÄ/POIS 8. SURROUND-ÄÄNEN OIKEA ULOSTULO SOITTIMEN NÄYTTÖ 1. LEVYTYYPPI (DVD) 2. LEVYTYYPPI (VCD) 3. TOISTO 4. TOISTON OSOITIN 5. NIMIKE JA LUKU 6. AIKA (TUNNIT) 7. AIKA (MINUUTIT) 8. AIKA (SEKUNNIT) 9. UUDELLEENTOISTO 10. LEVYTYYPPI (MP3) 11. TAUKO 12. PBC 13. DOLBY AC-3 -DEKOODERI 3

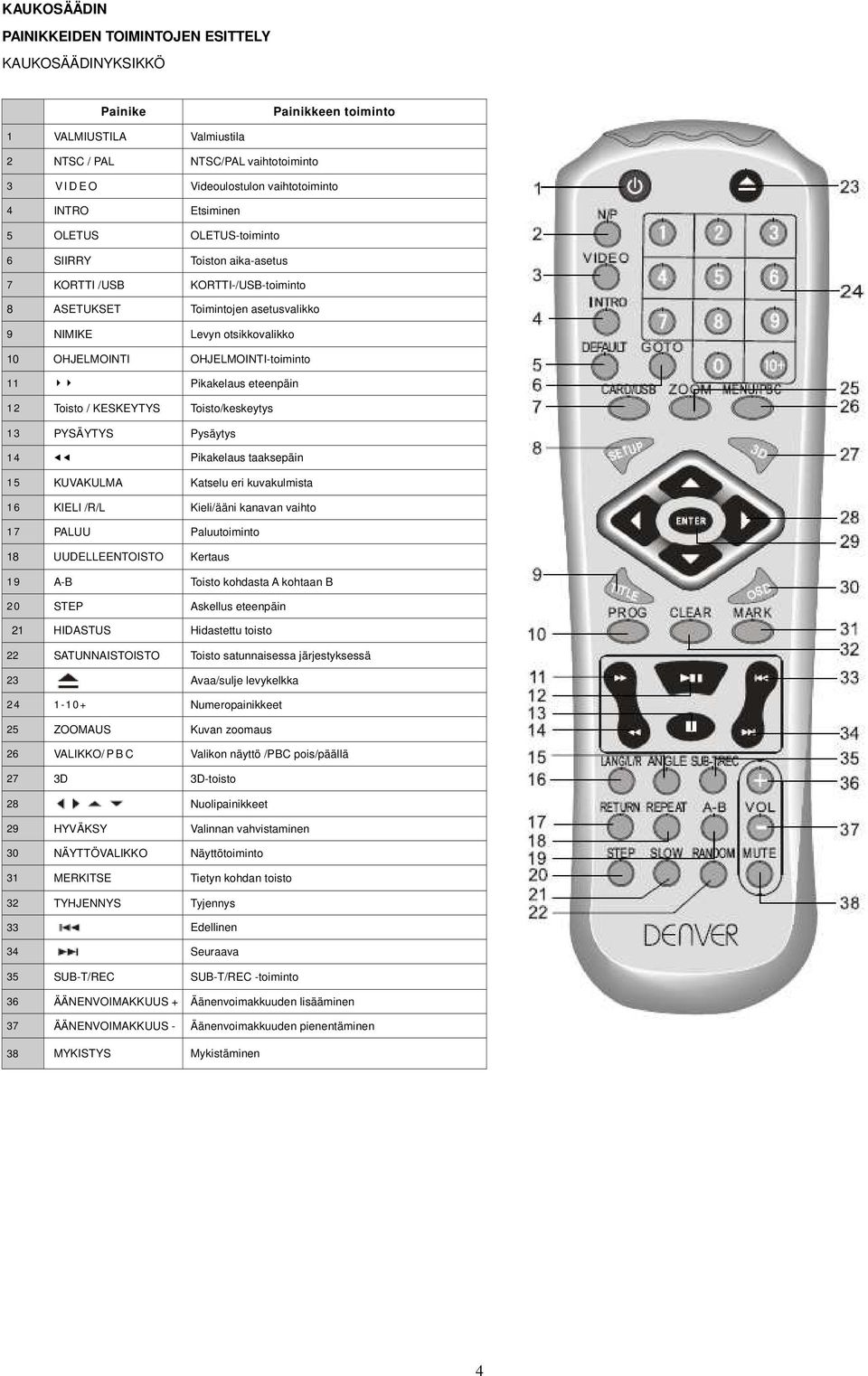

10 KAUKOSÄÄDIN PAINIKKEIDEN TOIMINTOJEN ESITTELY KAUKOSÄÄDINYKSIKKÖ Painike Painikkeen toiminto 1 VALMIUSTILA Valmiustila 2 NTSC / PAL NTSC/PAL vaihtotoiminto 3 V I D E O Videoulostulon vaihtotoiminto 4 INTRO Etsiminen 5 OLETUS OLETUS-toiminto 6 SIIRRY Toiston aika-asetus 7 KORTTI /USB KORTTI-/USB-toiminto 8 ASETUKSET Toimintojen asetusvalikko 9 NIMIKE Levyn otsikkovalikko 10 OHJELMOINTI OHJELMOINTI-toiminto 11 Pikakelaus eteenpäin 12 Toisto / KESKEYTYS Toisto/keskeytys 13 PYSÄYTYS Pysäytys 14 Pikakelaus taaksepäin 15 KUVAKULMA Katselu eri kuvakulmista 16 KIELI /R/L Kieli/ääni kanavan vaihto 17 PALUU Paluutoiminto 18 UUDELLEENTOISTO Kertaus 19 A-B Toisto kohdasta A kohtaan B 20 STEP Askellus eteenpäin 21 HIDASTUS Hidastettu toisto 22 SATUNNAISTOISTO Toisto satunnaisessa järjestyksessä Avaa/sulje levykelkka Numeropainikkeet 25 ZOOMAUS Kuvan zoomaus 26 VALIKKO/ P B C Valikon näyttö /PBC pois/päällä 27 3D 3D-toisto 28 Nuolipainikkeet 29 HYVÄKSY Valinnan vahvistaminen 30 NÄYTTÖVALIKKO Näyttötoiminto 31 MERKITSE Tietyn kohdan toisto 32 TYHJENNYS Tyjennys 33 Edellinen 34 Seuraava 35 SUB-T/REC SUB-T/REC -toiminto 36 ÄÄNENVOIMAKKUUS + Äänenvoimakkuuden lisääminen 37 ÄÄNENVOIMAKKUUS - Äänenvoimakkuuden pienentäminen 38 MYKISTYS Mykistäminen 4

11 LIITÄNNÄT Sammuta molempien laitteiden virta ennen liitäntöjen tekoa. Ota huomioon, että voimakkaat äänet voivat vahingoittaa sekä kaiuttimia että kuuloasi. Huom: DIGITAALISEN ÄÄNEN ULOSTULON oletusasetus tässä DVD-soittimessa on SPDIF / OFF. VIDEON ULOSTULON oletusasetus on S-VIDEO. ÄÄNEN ULOSTULON oletusasetus on 2CH. Lisätietoja on yhdistettävän televisiovastaanottimen ja vahvistimen käyttöohjeissa. LIITTÄMINEN TELEVISIOON AV-KAAPELILLA Äänen ulostulon liittäminen DVD-soittimen liittäminen televisioon Videon ulostulon liittäminen Liitä audiokaapeli DVD-soittimesta television AUDIO IN -liittimeen. LIITTÄMINEN VIDEOKAAPELILLA English White Red Yellow TV Video Input TV Audio input Translation Valkoinen Punainen Keltainen TV, videon sisääntulo TV, äänen sisääntulo Yhdistä SCART-johto laitteen ulostulosta television sisääntuloliittimeen SCART-liitäntä 5

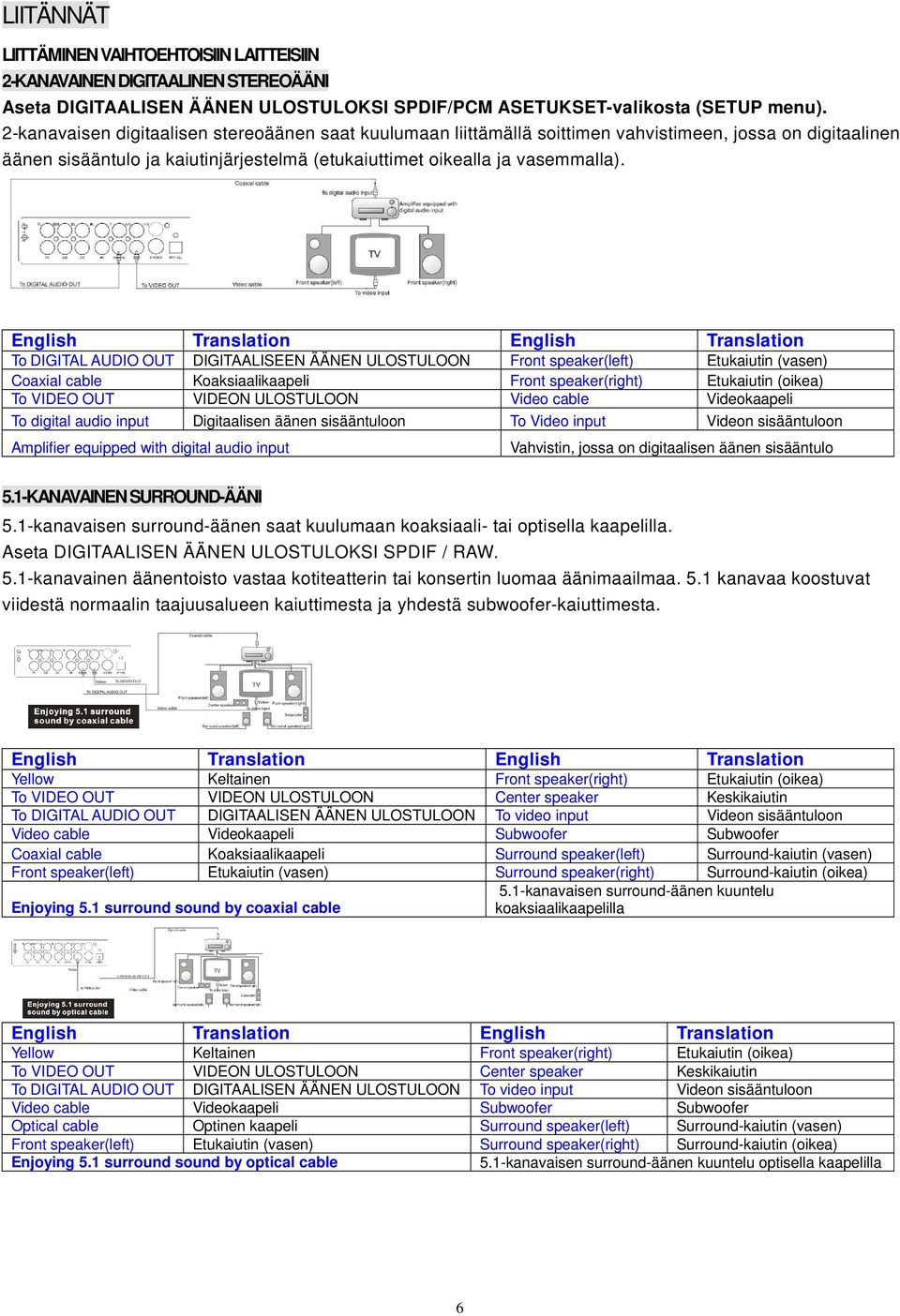

12 LIITÄNNÄT LIITTÄMINEN VAIHTOEHTOISIIN LAITTEISIIN 2-KANAVAINEN DIGITAALINEN STEREOÄÄNI Aseta DIGITAALISEN ÄÄNEN ULOSTULOKSI SPDIF/PCM ASETUKSET-valikosta (SETUP menu). 2-kanavaisen digitaalisen stereoäänen saat kuulumaan liittämällä soittimen vahvistimeen, jossa on digitaalinen äänen sisääntulo ja kaiutinjärjestelmä (etukaiuttimet oikealla ja vasemmalla). English Translation English Translation To DIGITAL AUDIO OUT DIGITAALISEEN ÄÄNEN ULOSTULOON Front speaker(left) Etukaiutin (vasen) Coaxial cable Koaksiaalikaapeli Front speaker(right) Etukaiutin (oikea) To VIDEO OUT VIDEON ULOSTULOON Video cable Videokaapeli To digital audio input Digitaalisen äänen sisääntuloon To Video input Videon sisääntuloon Amplifier equipped with digital audio input Vahvistin, jossa on digitaalisen äänen sisääntulo 5.1-KANAVAINEN SURROUND-ÄÄNI 5.1-kanavaisen surround-äänen saat kuulumaan koaksiaali- tai optisella kaapelilla. Aseta DIGITAALISEN ÄÄNEN ULOSTULOKSI SPDIF / RAW. 5.1-kanavainen äänentoisto vastaa kotiteatterin tai konsertin luomaa äänimaailmaa. 5.1 kanavaa koostuvat viidestä normaalin taajuusalueen kaiuttimesta ja yhdestä subwoofer-kaiuttimesta. English Translation English Translation Yellow Keltainen Front speaker(right) Etukaiutin (oikea) To VIDEO OUT VIDEON ULOSTULOON Center speaker Keskikaiutin To DIGITAL AUDIO OUT DIGITAALISEN ÄÄNEN ULOSTULOON To video input Videon sisääntuloon Video cable Videokaapeli Subwoofer Subwoofer Coaxial cable Koaksiaalikaapeli Surround speaker(left) Surround-kaiutin (vasen) Front speaker(left) Etukaiutin (vasen) Surround speaker(right) Surround-kaiutin (oikea) 5.1-kanavaisen surround-äänen kuuntelu Enjoying 5.1 surround sound by coaxial cable koaksiaalikaapelilla English Translation English Translation Yellow Keltainen Front speaker(right) Etukaiutin (oikea) To VIDEO OUT VIDEON ULOSTULOON Center speaker Keskikaiutin To DIGITAL AUDIO OUT DIGITAALISEN ÄÄNEN ULOSTULOON To video input Videon sisääntuloon Video cable Videokaapeli Subwoofer Subwoofer Optical cable Optinen kaapeli Surround speaker(left) Surround-kaiutin (vasen) Front speaker(left) Etukaiutin (vasen) Surround speaker(right) Surround-kaiutin (oikea) Enjoying 5.1 surround sound by optical cable 5.1-kanavaisen surround-äänen kuuntelu optisella kaapelilla 6

13 LIITÄNNÄT Voit kuunnella 5.1-kanavaista surround-ääntä myös AV-kaapelilla. Aseta ANALOGISEN ÄÄNEN ASETUKSISTA DOWNMIX asetukselle OFF. English Translation English Translation Yellow Keltainen Front speaker(right) Etukaiutin (oikea) To VIDEO OUT VIDEON ULOSTULOON Center speaker Keskikaiutin To AUDIO OUT ÄÄNEN ULOSTULOON To video input Videon sisääntuloon Video cable Videokaapeli Subwoofer Subwoofer AV cable AV-kaapeli Surround speaker(left) Surround-kaiutin (vasen) Front speaker(left) Etukaiutin (vasen) Surround speaker(right) Surround-kaiutin (oikea) Enjoying 5.1 surround sound by AV cable 5.1-kanavaisen surround-äänen kuuntelu AV-kaapelilla LEVYN TOISTO PERUSTOISTO (YHDISTÄMISTIEDOT SIVUILLA 9-10) DVD-levyjen toisto Pane TV päälle ja valitse DVD-soittimeen yhdistetty kanava. Äänen kuuntelu audiojärjestelmän kautta Pane audiojärjestelmä päälle ja valitse DVD-soittimeen yhdistetty kanava. 1. Käynnistä DVD-soitin VIRTApainikkeesta. DVD-soittimen näyttö etupaneelissa menee päälle. Aseta videon kuvasuhde vastaamaan TV:n kuvasuhdetta päävalikossa (SETUP MENU). Valitse päävalikon kohdassa DIGITAALINEN ULOSTULO (DIGITAL OUTPUT) POIS PÄÄLTÄ (OFF), jos sinulla ei ole Dolby Digital / DTS -äänen kuuntelemiseen tarvittavia laitteita. 2. Paina painiketta AVAA / SULJE (OPEN/CLOSE). Avaa levykelkan. 3. Pane levy levykelkkaan. Toistopuoli alaspäin. 4. Paina PLAY-näppäintä Voit myös painaa painiketta avaa / sulje. Tällöin toisto alkaa, kun laite on lukenut levyn. Kuvaruudulle aukeaa valikko. Toisto alkaa, kun valitset kaukosäätimestä ENTER. Levy voi vahingoittua, jos sitä ei aseteta oikein levykelkan uriin. Tämä saattaa myös aiheuttaa häiriöitä DVD-soittimen toiminnassa.. Älä pane DVD-levyjä, audiolevyjä tai MP3-levyjä levykelkkaan väkisin. Älä myöskään pane kelkkaan useita levyjä samanaikaisesti. Valikko aukeaa automaattisesti. Valikko aukeaa myös näppäimellä TITLE. DVD-soittimen liikuttelu toiston aikana voi aiheuttaa vahinkoa sekä käyttäjälle että soittimelle. Voit avata ja sulkea levykelkan joko kaukosäätimen tai soittimen etupaneelin AVAA / SULJE -näppäimellä. 7

14 ERI TOISTOASETUKSET DVD-soitin toistaa levyjä eri nopeuksilla. Voit myös jatkaa toistoa kohdasta, johon viimeksi keskeytit toiston. TOISTONOPEUDEN LISÄYS: 2X, 4X, 8X, 20X NORMAALINOPEUS Levyn toistoa voi nopeuttaa seuraavilla kertoimilla normaalinopeuteen nähden: 2, 4, 8 tai 20. Paina toiston aikana näppäintä " " tai " ". Toistonopeus kaksinkertaistuu. Toistonopeus muuttuu aina painettaessa näppäintä " " tai " ". : Taaksepäin kelaus : Eteenpäin kelaus Näppäimellä PLAY toistonopeus palautuu normaaliksi. DVD-soitin ei toista ääntä tai tekstityksiä nopeutetun toiston aikana. HIDASTUS Levyä voidaan toistaa myös hidastettuna. Paina toiston aikana näppäintä SLOW. Toisto hidastuu kertoimilla 1/2,1/3,1/4,1/5,1/6,1/7 aina SLOW-näppäintä painettaessa. (Taaksepäin hidastus samalla tavalla.) Näppäimellä PLAY toistonopeus palautuu normaaliksi. Hidastuksen aikana ääntä ei kuulu. MP3-levyt eivät tue tätä toimintoa. TOISTON JATKAMINEN KOHDASTA, JOHON EDELLISELLÄ KERRALLA KESKEYTETTIIN DVD-soittimella voi keskeyttää toiston ja jatkaa myöhemmin samasta kohdasta levyllä. 1. Paina näppäintä STOP Toisto keskeytyy. DVD-soitin tallentaa kohdan, jossa toisto keskeytettiin. 2. Paina näppäintä PLAY DVD-soitin jatkaa toistoa tallennetusta kohdasta. Seuraavat toiminnot pyyhkivät keskeytyskohdan muistista: - DVD-soittimen irrottaminen verkkovirrasta toiston keskeyttämisen jälkeen. - Avaa / Sulje -näppäimen painaminen. - Lapsilukon säätäminen/vaihtaminen ja kieliasetusten muuttaminen. Toisinaan toisto ei alakaan täysin samasta kohdasta. Tämä johtuu levystä. MP3 ei tue tätä toimintoa. 8

15 TIETYN NIMIKKEEN, LUVUN TAI RAIDAN HAKU DVD-LEVYT ON YLEENSÄ JAETTU NIMIKKEISIIN. NIMIKKEET TAAS ON JAETTU LUKUIHIN. AUDIO CD:T JA MP3-LEVYT TAAS ON JAETTU RAITOIHIN. DVD-SOITTIMELLA VOIT HELPOSTI ETSIÄ TIETYN NIMIKKEEN, LUVUN TAI RAIDAN. NIMIKKEEN HAKU Voit hakea tietyn nimikkeen nimikevalikon avulla, jos DVD-levyssä sellainen on. 1. Paina näppäintä TITLE Nimikevalikko aukeaa TV:n kuvaruudulle. 2. Valitse haluamasi nimike nuolinäppäimillä Voit valita tietyn nimikkeen myös painamalla sen numeroa vastaavaa numeronäppäintä. 3. Paina näppäintä PLAY Toisto alkaa valitun nimikkeen luvusta 1. Jotkut levyt eivät ehkä tue tätä toimintoa. Jos kuvaruudun ohjeet poikkeavat tässä annetuista, noudata kuvaruudun ohjeita. Yllä on kuvattu tavanomaisin tapa valita nimike, ja tavat saattavat vaihdella DVD-levyn sisällöstä riippuen. LUVUN TAI RAIDAN HAKU Voit selata perättäisiä lukuja tai raitoja. Paina toistuvasti näppäintä "EDELLINEN " tai "SEURAAVA ", kunnes löydät haluamasi luvun tai raidan. Toisto alkaa valitusta luvusta tai raidasta. Lukujen tai raitojen haku taaksepäin: Paina näppäintä "EDELLINEN ". Toisto alkaa edellisen raidan tai luvun alusta. Lukujen tai raitojen haku eteenpäin: Paina näppäintä "SEURAAVA " Toisto alkaa seuraavan raidan tai luvun alusta. Joidenkin levyjen nimikkeet eivät näytä lukuja. YKSITTÄISTEN LUKUJEN KATSELU Jos DVD- tai VCD-levy sisältää useita lukuja, voit hakea tietyn luvun. 1. Paina näppäintä PBC. Laite toistaa jokaisen yksittäisen luvun. 2. Paina näppäintä tai. Loput edellisestä tai seuraavasta luvusta toistetaan. 3. Valitse luku numeron perusteella. Valittu luku toistetaan. *Näppäimellä PBC toisto palautuu normaaliksi. *Joillakin levyillä toiston voi keskeyttää ja painaa sen jälkeen näppäintä PBC. NIMIKKEEN HAKU Jos DVD-levyllä on useita nimikkeitä, voit hakea tietyn nimikkeen sen numeron perusteella. 1. Paina toiston aikana näppäintä GOTO. Varmista, että TITLE-tekstin vieressä oleva kohta on korostettu ja paina näppäintä ENTER. 2. Valitse haluamasi nimike ja luku numeronäppäimillä. 9

16 TIETYN NIMIKKEEN, LUVUN TAI RAIDAN HAKU 3. Paina näppäintä ENTER. Toisto alkaa valitun nimikkeen valitusta luvusta. Joillakin levyillä on ensin otettava PBC pois päältä. Voit valita haluamasi kielen päävalikosta (SETUP). UUDELLEENTOISTO VOIT TOISTAA TIETYN NIMIKKEEN, LUVUN, RAIDAN TAI SEGMENTIN YHÄ UUDELLEEN. (NIMIKKEEN UUDELLEENTOISTO, LUVUN / RAIDAN UUDELLEENTOISTO, UUDELLEENTOISTO VÄLILLÄ A - B) NIMIKKEEN, LUVUN TAI RAIDAN UUDELLEENTOISTO 1. Valitse nimike, luku tai raita, jonka haluat toistaa uudelleen. 2. Paina näppäintä REPEAT. Jokaisella REPEAT-näppäimen painalluksella uudelleentoistotila vaihtuu seuraavasti: TIETYN SEGMENTIN (A - B) UUDELLEENTOISTO 1. Paina näppäintä A - B siinä kohdassa, josta haluat uudelleentoistettavan segmentin alkavan (kohta A). 2. Paina uudelleen näppäintä A - B segmentin lopussa (kohta B). Toisto alkaa automaattisesti kohdasta A, ja valittu segmentti toistetaan uudelleen. 3. Näppäimellä A - B segmentin uudelleentoisto peruuntuu. Levyn toisto jatkuu normaalisti. Toisinaan toisto ei alakaan täysin samasta kohdasta, jonka määrittelit kohdaksi A. Tämä johtuu levystä. Jos segmentissä voi valita kuvakulman, segmentin A -B uudelleentoistoa ei voi valita. Huomaa, että kaikki levyt eivät tue tätä toimintoa. TIETYN KOHDAN ETSIMINEN Tällä DVD-soittimella voit aloittaa toistamisen mistä tahansa valitsemastasi 12 kohdasta. KOHDAN VALITSEMINEN 1. Paina MARK-painiketta toiston aikana. 2. Valitse ensimmäinen kohta, jonka haluat toistaa painamalla ENTER. 3. Paina kaukosäätimen tai painiketta ja korosta haluamasi kohta. Valitse seuraava kohta, jonka haluat toistaa painamalla ENTER. 4. Voit valita yhteensä 5 kohtaa. TIETYN KOHDAN TOISTAMINEN Paina tai painiketta ja korosta haluamasi kohta. Kun painat PLAY-painiketta, DVD-soitin palaa automaattisesti valitsemaasi kohtaan ja aloittaa toiston. Poista valittu kohta CLEAR-painiketta painamalla Palaa normaaliin toistoon painamalla uudestaan MARK-painiketta. 10

17 VIDEOKUVAN SUURENNUS Voit suurentaa videokuvaa ja vaihtaa suurennettavaa kohtaa. Paina näppäintä ZOOM normaalin tai hidastetun toiston aikana. Kuva suurennetaan keskeltä. Nuolinäppäimillä voit vaihtaa suurennettavaa kohtaa. PALUU NORMAALIIN TOISTOTILAAN: Paina näppäintä ZOOM. 3D-TEHOSTE Valitse haluamasi äänitehoste painamalla 3D-painiketta. EQ-valikossa on valittavana 8 erilaista EQ-äänitehostetta: ROCK, POP, LIVE, DANCE, TECHNO, CLASSIC, SOFT ja OFF. HUOMAUTUS: Tämä toiminto ei ole käytettävissä, kun DVD-soitin toistaa kuva-cd:tä. KUVAKULMAN VALINTA VOIT VALITA USEISTA ERI KUVAKULMISTA JA KIELISTÄ. KUVAKULMAN VAIHTAMINEN Jos levylle on tallennettu useita eri kuvakulmia, voit vaihtaa niitä katsellessasi kohtausta. Paina näppäintä ANGLE katsellessasi kohtausta, joka on tallennettu useista kuvakulmista. Voit vaihtaa kuvakulmaa vain ANGLE-symbolin vilkkuessa ruudulla. Kuvakulma vaihtuu jokaisella ANGLE-näppäimen painalluksella. Toimintoa ei voi käyttää, jos DVD-levylle ei ole tallennettu useita kuvakulmia. Voit vaihtaa kuvakulmaa myös kuvan ollessa pysäytetty. Tällöin uusi kuvakulma säilyy palatessa toistotilaan. ANGLE-symboli syttyy toistettaessa nimikettä, jossa ainakin yksi kohtaus on tallennettu useasta kuvakulmasta. KIELEN VALINTA ÄÄNIRAIDAN KIELEN VALINTA Voit valita ääniraidan kielen DVD-levylle tallennettujen kielten joukosta. 1. Paina toiston aikana näppäintä LANG. 2. Selaa kieliä painamalla uudelleen näppäintä LANG. Oletusasetukset palautuvat, kun soitin sammutetaan tai levy vaihdetaan. Jos valitset kielen, jota ei ole tallennettu levylle, toistetaan levylle ohjelmoitu ensisijainen kieli. 11

18 ÄÄNIKANAVAN VALINTA Voit valita äänikanavan VCD- tai CD-levylle tallennettujen kanavien joukosta. 1. Paina toiston aikana näppäintä L/R. 2. Selaa kanavia painamalla uudelleen näppäintä L/R. Oletusasetukset palautuvat, kun soitin sammutetaan tai levy vaihdetaan. TOISTO HALUTUSSA JÄRJESTYKSESSÄ VOIT YHDISTELLÄ SUOSIKKINIMIKKEESI, -LUKUSI TAI -RAITASI JA TOISTAA NE HALUAMASSASI JÄRJESTYKSESSÄ. NIMIKKEIDEN, LUKUJEN JA RAITOJEN JÄRJESTÄMINEN Toiston ohjelmointitoiminto toistaa nimikkeet, luvut ja raidat esiohjelmoidussa järjestyksessä. 1. Syötä levy ja paina PROG-painiketta PBC OFF-tilassa. Valikko ilmestyy ruudulle. 2. Valitse haluamasi kohdat ja järjestys numeropainikkeiden avulla. 3. Paina valikon START-painiketta. DVD-soitin aloittaa ohjelmoidun muistin toistamisen. Ohjelmoidun kohdan VAIHTAMINEN: Paina STOP-painiketta ja suorita kohdan 1 ohjeet. Ohjelmoidun kohdan PERUUTTAMINEN: Paina ensin STOP-painiketta ja sitten PLAY-painiketta. NORMAALIIN TOISTOON PALAAMINEN ohjelmoidun muistin toistosta Paina MENU/PBC-painiketta pysähdystilassa. PROGRAM-ilmaisin katoaa näytöltä. Aseta ohjelmoitu kohta uudelleen painamalla CLEAR-painiketta. Ohjelmointiyksikkö katoaa näytöltä, kun DVD-soitin käännetään pois päältä, tai kun levy otetaan pois laitteesta. Ohjelmoitu toisto ei toimi kaikilla levyillä. TOISTO SATUNNAISESSA JÄRJESTYKSESSÄ Voit toistaa nimikkeet, luvut tai raidat satunnaisessa järjestyksessä (Random Playback). NIMIKKEIDEN TOISTO SATUNNAISESSA JÄRJESTYKSESSÄ DVD-soitin valitsee nimikkeet satunnaisesti ja toistaa ne. 1. Paina näppäintä RANDOM, kun PBC on POIS PÄÄLTÄ. Nimikkeet toistetaan satunnaisessa järjestyksessä. Palaa normaaliin toistotilaan painamalla uudelleen näppäintä RANDOM. TEKSTITYKSEN VALINTA VOIT VALITA TEKSTITYKSEN LEVYLLE TALLENNETTUJEN VAIHTOEHTOJEN JOUKOSTA. TEKSTITYKSEN NÄYTTÖ Voit valita mieleisesi tekstityksen DVD-levylle tallennettujen vaihtoehtojen joukosta. Paina toiston aikana näppäintä SUB-T/REC. Tekstitys POIS PÄÄLTÄ: Paina toiston aikana näppäintä SUB-T/REC kunnes tekstitys katoaa ruudusta. Jotkut DVD-levyt on ohjelmoitu niin, ettei tekstitystä voi ottaa pois päältä. Tällöin ne näkyvät ruudulla automaattisesti. Joidenkin kohtausten aikana SUB-T/REC-näppäimen painamisesta huolimatta tekstitys ei näy kuvaruudulla heti. Jos tekstitys näkyy kuvaruudulla vielä DVD:n sammuttamisen jälkeenkin, tarkista TV:n tekstitysasetukset. 12

19 NÄYTTÖVALIKON KÄYTTÖ VOIT TARKASTELLA LEVYN TIETOJA SEKÄ TOISTON VAIHETTA KUVARUUDULLA. Tällä toiminnolla voit tarkastella seuraavia tietoja kuvaruudulla: - Toistettava nimike - Raidan numero - Levyn kokonaisaika Kortinlukija & USB-toiminto Aloita LEVYN, KORTIN tai USB:n toisto painamalla kaukosäätimen CARD/USB-painiketta. 1, DVD-soitin etsii ja toistaa automaattisesti luetteloon tallennetun MP3/WMA-tiedoston ensimmäisen raidan ("01" on korostettu), kun se on liitettynä CARD/USB-liittimeen. 2, Kun sekä MP3 että JPEG ovat liitettynä CARD/USB-liittimiin, DVD-soitin toistaa automaattisesti MP3-tiedoston ensin. Voit toistaa JPEG-tiedoston käyttämällä kaukosäätimen nuolipainikkeita ja ENTER-painiketta. Televisioruudun näyttö on alla olevan kuvan mukainen: Hakemistot (kansiot): Näyttää kaikkien hakemistojen / kansioiden nimet. Toistettava tiedosto on MP3- tai WMA-musiikkitiedosto. Tiedostotyypin vaihto: Näyttää valitun tiedostotyypin. Voit vaihtaa tiedostotyyppiä tästä painikkeesta. Toistettava tiedosto on JPEG-kuvatiedosto. Huomautus: Jos signaalia ei ole, kun KORTTI/USB on liitettynä varmista, että KORTTI/USB on liitetty kunnolla. 13

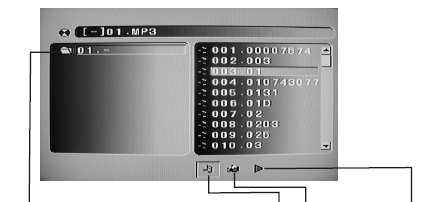

20 MPEG4, WMA JA KODAK KUVA-CD TOIMINTO 1. Television on oltava päällä toistoa varten. Syötä MPEG4 tai WMA CD. DVD-soitin aloittaa levyn lukemisen kun levykelkka suljetaan, ja MPEG4 tai WMA valikon luettelo (tiedosto) ilmestyy ruudulle. 2. Tämä DVD-soitin aloittaa toiston automaattisesti ensimmäisen tiedoston ensimmäisestä raidasta. 3. Voit liikkua Luettelo, Tiedosto ja Toiminto alueiden välillä nuolipainikkeiden avulla ja valita haluamasi raidan. Valitse raita käyttämällä kaukosäätimen numeropainikkeita. 4. Paina tai nähdäksesi edellisen tai seuraavan raidan. 5. Jos haluat palata pääluetteloon (tiedosto), paina kaukosäätimen RETURN-painiketta. 6. Tämä DVD-soitin pystyy toistamaan useimmat JPEG:t, joita käytetään yleisesti digitaalisille kameroille samoin kuin KODAK kuva-cd:t, ja voit katsella kuvia mukavasti kotonasi CD:ltä. 7. Paina kaukosäätimen toistopainiketta siirtyäksesi JPEG:n kuvien yksittäisen katselun toimintoon. Paina tai siirtyäksesi edelliseen tai seuraavaan kuvaan, tai näytä kuva numeropainikkeiden avulla. 8. Käytä ZOOM-painiketta suurentaaksesi tai pienentääksesi ruudulla näkyvän JPEG-kuvan kokoa. USB- tai korttitoiminnon koodaus 1. Tallenna kaikki kappaleet CD:ltä: Jos haluat tallentaa kaikki kappaleet CD: ltä USB:lle tai kortille, syötä CD sisään ja liitä USB tai kortti paikoilleen. Paina sitten kaukosäätimen "SUB-T/REC" painiketta. OSD:n ilmoittama "REC 0%" tarkoittaa, että kopiointi on alkanut. Kun OSD ilmoittaa "REC 100%", CD on tallentunut USB:lle tai kortille. 2. Kopioinnin ohjelmointi: Voit myös painaa kaukosäätimen "PROG"-painiketta valitaksesi kappaleet, jotka haluat kopioida. 3. Kopioinnin peruuttaminen: Jos haluat keskeyttää tallentamisen kopioinnin ollessa käynnissä, paina "SUB-T/REC"-painiketta. OSD pyytää "sulkemaan tiedoston", jonka jälkeen voit ottaa USB:n tai kortin pois. USB:tä tai korttia ei saa koskaan irrottaa suoraan, koska laite saattaa vahingoittua. HUOMAUTUS: Jos kopioidut kappaleet eivät näy USB:n tai kortin luettelossa, tallentaminen ei ole onnistunut. Suorita USB-toiminto niin, että kappaleiden tallentaminen CD-levyltä onnistuu kunnolla. 14

21 ASETUKSET PERUSTOIMINNOT Avaa asetusvalikko (Setup Menu) näppäimellä SETUP. Valitse päävalikosta määritettävä kohta nuolinäppäimillä O ja V. Valitse alivalikko nuolinäppäimillä YLÖS ja ALAS ja tuo alivalikko näkyviin VASEMMALLA nuolinäppäimellä. Korosta määritettävä kohta nuolinäppäimillä YLÖS ja ALAS ja vahvista valinta näppäimellä ENTER. 1. JÄRJESTELMÄASETUKSET Avaa valikko JÄRJESTELMÄASETUKSET (SYSTEM SETUP) päävalikon kohdasta SYSTEM SETUP. a. VÄRIJÄRJESTELMÄ c. KUVA-ASETUKSET 1. INTERLACE YUV: Valitse tämä asetus, jos käytät YUV-komposiittivideoliitäntää. 2. S-VIDEO: Valitse tämä asetus, jos käytät S-VIDEO-liitäntää. 3. P-SCAN YPBPR: Valitse tämä asetus, jos käytät YPBPR-liitäntää. RGB: Valitse tämä asetus, jos käytät RGB-liitäntää. d. KUVASUHDE 1. 16: 9 (LAAJAKUVA): Valitse tämä asetus, jos television Valitse värijärjestelmä soittimeen liitettävän televisiovastaanottimen mukaisesti. Jos televisio vastaanottaa kaikkia värijärjestelmiä, valitse kohta AUTO. Jos televisio vastaanottaa NTSC-järjestelmää, valitse NTSC. Jos televisio vastaanottaa PAL-järjestelmää, valitse PAL. Jos televisio vastaanottaa PAL 60 -järjestelmää, valitse PAL 60. b. NÄYTÖNSÄÄSTÄJÄ kuvasuhde on 16:9 laajakuvatelevisio. 2. 4: 3 LB (LETTER BOX): Valitse tämä asetus, jos television kuvasuhde on normaali 4:3. Laajakuvalähetystä katsellessa ruudun ylä- ja alareunassa on mustat palkit. 3. 4:3 PS (PAN & SCAN): Soveltuu normaalin 4:3-kuvasuhteen televisioon. Laajakuvalähetystä katseltaessa kuva täyttää ruudun, mutta vasemmasta ja oikeasta reunasta on leikattu osa pois. Oletusasetus: 4:3 PS (PAN & SCAN). e. SALASANA OLETUSASETUS: Salasana on lukittu. Tässä tilassa lapsilukon ikärajaa ei voi määrittää eikä salasanaa vaihtaa. Jos haluat määrittää lapsilukon ikärajan, anna oletussalasana 0000 Kun toisto on PYSÄYTETTY, levykelkka on AUKI tai soittimessa EI OLE LEVYÄ, tämä toiminto käynnistää näytönsäästäjän kolmen minuutin jälkeen. Näytönsäästäjä estää televisioruutua vahingoittumasta, kun kuva on pysähdyksissä pitkän aikaa. PÄÄLLÄ (ON): Näytönsäästäjä on päällä. POIS PÄÄLTÄ (OFF): Näytönsäästäjä on pois päältä. Oletusasetus: PÄÄLLÄ numeronäppäimillä ja vahvista salasana näppäimellä ENTER. Jos haluat vaihtaa salasanan, syötä ensin vanha salasana ja tämän jälkeen uusi salasana (4 numeroa). 15

22 ASETUKSET f. LAPSILUKKO b. ÄÄNIRAIDAN KIELI Valitse nuolinäppäimillä kohta AUDIO LANG ja vahvista valinta Jos levyyn on tallennettu ikärajatoiminto, voit tässä kohdassa määritellä ikärajan, jonka ylittäviä levyjä ei toisteta. (1) Ikäraja voidaan asettaa tasolle ADULT (AIKUISET) tai KID SAFE (VAIN LAPSILLE SALLITUT ELOKUVAT NÄYTETÄÄN). (2) Valinnalla VIEW ALL (NÄYTÄ KAIKKI) lapsilukkotoiminto peruuntuu. Oletusasetus: VIEW ALL HUOM: Voit asettaa lapsilukon vain salasanan ollessa aktivoituna. näppäimellä ENTER. Voit valita kahdeksasta kielestä: Italian (Italia), English (englanti), Danish (tanska), Polish (puola), Spanish (espanja), Portuguese (portugali), German (saksa) ja Swedish (ruotsi). c. TEKSTITYKSEN KIELI g. OLETUSASETUKSET Valitse nuolinäppäimillä kohta SUBTITLE LANG ja vahvista valinta näppäimellä ENTER. Voit valita kahdeksasta vaihtoehdosta: Swedish (ruotsi), English (englanti), Danish (tanska), Polish (puola), Spanish (espanja), Portuguese Valitsemalla kohdan RESTORE (PALAUTA), kaikkien asetusten oletusasetukset palautuvat. 2. KIELIASETUKSET a. NÄYTTÖVALIKON KIELI (portugali), German (saksa) ja Italian (Italia). d. HAKEMISTON KIELI Valitse nuolinäppäimillä kohta MENU LANG ja vahvista valinta Valitse nuolinäppäimillä kohta OSD LANGUAGE ja vahvista valinta näppäimellä ENTER. Voit valita neljästä kielestä: ENGLISH (ENGLANTI), GERMAN (SAKSA), DANISH (TANSKA) ja POLISH (PUOLA). näppäimellä ENTER. Voit valita kahdeksasta kielestä: Italian (Italia), English (englanti), Danish (tanska), Polish (puola), Spanish (espanja), Portuguese (portugali), German (saksa) ja Swedish (ruotsi). HUOM: Tämä toiminto on käytössä vain, jos DVD-levylle on tallennettu yllä mainitut kielet. Jos valittu kieli ei ole käytettävissä, näytetään DVD-levylle tallennettu oletuskieli. 16

23 ASETUKSET e. MP4-LEVYJEN KIELI b. ÄÄNENSÄVY Valitse nuolinäppäimillä kohta MP4 LANG ja vahvista valinta näppäimellä ENTER. Voit valita kahdesta kieliasetuksesta: CENTRAL EU (KESKI-EUROOPPA) ja WESTERN EU (LÄNSI-EUROOPPA). 3. ÄÄNIASETUKSET Säädä äänensävyä nuolinäppäimillä. 4. ÄÄNIASETUKSET a. KIRKKAUS a. ÄÄNEN ULOSTULO Valitse nuolinäppäimillä kohta AUDIO OUT ja vahvista valinta näppäimellä ENTER. Voit valita 3 vaihtoehdosta: SPDIF/OFF (POIS PÄÄLTÄ), SPDlF/RAW ja SPDIF/PCM. l. SPDIF/OFF: Signaalin ulostulo pois päältä koaksiaali- ja optiselle Säädä kuvan kirkkautta nuolinäppäimillä. b. KONTRASTI kaapelille. 2.SPDIF/RAW: Kun laite on kytketty 5.1-kanavaiseen vahvistimeen koaksiaali- tai optisella kaapelilla, valitse tämä asetus. Kun toistettava levy on DOLBY- tai MPEG-formaatissa, koaksiaalitai optinen ulostulosignaali on formaattia RAW DOLBY- ja MPEG-formaateille sovellettuna. Tällöin liitetyssä vahvistimessa tulisi olla DOLBY- ja MPEG-dekoodaus. SPDIF/PCM: Kun laite liitetään digitaaliseen stereovahvistimeen, valitse tämä asetus. Kun toistettava levy on DOLBY- tai Säädä kuvan kontrastia nuolinäppäimillä. c. SÄVY MPEG-formaatissa, koaksiaali- tai optinen ulostulosignaali on formaatissa kaksikanavainen PCM. Säädä kuvan värisävyjä nuolinäppäimillä. 17

24 ASETUKSET d. VÄRIKYLLÄISYYS b. SUBWOOFER Voit valita kahdesta vaihtoehdosta: ON (PÄÄLLÄ) / OFF (POIS PÄÄLTÄ). Valinnalla ON ääni kuuluu subwooferista ja valinnalla Säädä kuvan värikylläisyyttä nuolinäppäimillä. OFF subwoofer on mykistetty. 5. KAIUTTIMIEN ASETUKSET c. KESKIKAIUTTIMEN VIIVE a. DOWNMIX Voit säätää keskikaiuttimen viivettä. d. TAKAKAIUTTIMIEN VIIVE 1. LT/RT: Valitse tämä vaihtoehto, kun toistettava levy on tallennettu DOLBY STEREO -äänen kanssa. Laitteen sisäänrakennettu dekooderi purkaa äänisignaalin ja toistaa äänen korkeatasoisena elokuvaäänenä. 2. STEREO 5.1-kanavaisessa äänijärjestelmässä ääni jaetaan OIKEAAN ja VASEMPAAN linjaan. Kaksikanavaisessa äänijärjestelmässä kuuluu normaali stereoääni. 3. VSS: Kun toistettava levy on tallennettu 5.1-kanavaisella äänijärjestelmällä, Virtual Surround Sound -ääni kuuluu pääkaiuttimista CH: 5.1-kanavainen ääni otetaan käyttöön tällä asetuksella. Voit säätää takakaiuttimien viivettä. 18

25 ASETUKSET e. ETUKAIUTTIMET b. DYNAAMINEN ALUE Jos valitsit edellisessä kohdassa asetuksen LINE OUT, säädä tämän Tässä kohdassa voit valita kahdesta vaihtoehdosta: large (korkea) tai small (matala). Valinnalla LARGE etukaiuttimien äänenvoimakkuus on korkea. Valinnalla SMALL etukaiuttimien äänenvoimakkuus on matala. 6. DIGITAALISEN ÄÄNEN ASETUKSET a. OP-TILA asetuksen avulla tiivistyksen määrää. Erilaiset tiivistysmäärät muuttavat signaalia. Valinnalla FULL äänenvoimakkuus on pienin ja valinnalla OFF äänenvoimakkuus on maksimissa. HUOM: Tämä toiminto on käytettävissä vain, jos DOWNMIX-kohdassa on valittu asetus OFF. c. KAKSOISMONO 1. LINE OUT: Laite tiivistää ulostulevan signaalin lineaariseksi ääneksi. Tällöin äänenvoimakkuus on pienempi. Valinta soveltuu käytettäväksi illalla. 2. RF REMOD: Äänenvoimakkuus on korkeampi. Valinta soveltuu käytettäväksi päivällä. Tässä kohdassa voit määritellä oikealta ja vasemmalta kuuluvaa ääntä. Vaihtoehtoja on neljä: STEREO, MONO LEFT (MONO VASEN), MONO RIGHT (MONO OIKEA) sekä MIX MONO. Tämä asetus on tarkoitettu käytettäväksi pääasiassa AC-3 KARAOKE -toiminnon kanssa. 19

26 VIANETSINTÄ Katso seuraavat ohjeet löytääksesi mahdollisen syyn ongelmaan ennen kuin otat yhteyttä huoltopalveluun. Ongelman kuvaus Syy Korjaustoimenpide Ei virtaa Pistoke ei ole pistorasiassa Kiinnitä pistoke kunnolla pistorasiaan. Ei kuvaa DVD-soitin ei aloita toistoa Kuva on välillä vääntynyt Ei ääntä Televisiota ei ole asetettu vastaanottamaan Valitse sopiva videosisääntulotapa televisiolle, jotta DVD -ulostuloa DVD-soittimen kuva ilmestyy televisioruudulle. Videokaapelia ei ole kiinnitetty kunnolla Liitä videokaapeli liittimiin kunnolla. Levyä ei ole syötetty. Syötetty levy ei toimi. Levy on väärinpäin. Levy ei ole urien päällä Levy on likainen. Valikko näkyy TV-ruudulla. Levy on likainen. Toisto on nopeutettu tai hidastettu. Äänikaapelilla liitettyä laitetta ei ole säädetty vastaanottamaan DVD-signaalin ulostuloa. Äänikaapeleita ei ole kiinnitetty kunnolla. Äänikaapelilla liitetyn laitteen virta on käännetty pois päältä. Ulostulon äänityyppi on asetettu väärin. Syötä levy. (Tarkista, että DVD-soittimen DVD- tai CD-ilmaisin on syttynyt) Syötä toimiva levy. (Tarkista levyn tyyppi, alueellinen tyyppi ja värijärjestelmä.) Aseta levy lukupinta alaspäin. Aseta levy levykelkkaan oikein urien päälle. Puhdista levy. Sulje valikko ruudulta painamalla SETUP-painiketta. Ota levy pois soittimesta ja puhdista se. Kuva saattaa olla ajoittain hieman vääntynyt. Tämä ei ole toimintaan liittyvä ongelma. Valitse oikea sisääntulotapa äänen vastaanottimelle niin, että voit kuunnella DVD-soittimen ääntä. Kiinnitä äänikaapeli liittimeen kunnolla. Käännä äänikaapelilla liitetyn laitteen virta päälle. Korjaa ääniasetukset. Varmista, että MYKISTYS ei ole päällä ja tarkista äänivalinta. Joskus ääntä ei kuulu. Tämä ei ole toimintaan liittyvä ongelma. Toistotapa on SLOW / STEP / PAUSE / FWR / REV. Ontto ääni Soittimen äänenvoimakkuus on säädetty Pienennä soittimen äänenvoimakkuutta. liian kovalle. Mikrofonin äänenvoimakkuus on säädetty Pienennä mikrofonin äänenvoimakkuutta. liian kovalle. Vioittuneen levyn merkki Levy on viallinen. Vaihda levy. näytöllä Kuva ei näy koko ruudulla Videotila ei ole oikea. Valitse television kanssa yhteensopiva DVD-soittimen videotila. Toiston ohjelmointi ei onnistu Joitakin levyjä ei voi ohjelmoida. Tämä ei ole toimintaan liittyvä ongelma. Kaukosäädin ei toimi kunnolla Kaukosäädintä ei ole suunnattu DVD-soittimen kaukosäätimen sensoria kohti. Kaukosäädin on liian kaukana DVD-soittimesta. Kaukosäätimen ja DVD-soittimen välissä on este. Kaukosäätimen paristot ovat kuluneet loppuun. Osoita kaukosäätimellä DVD-soittimen kaukosäätimen sensoria kohti Käytä kaukosäädintä noin 7metrin säteellä. Poista este. Vaihda paristot uusiin. 20

27 TEKNISET TIEDOT Tyyppi Malli Värijärjestelmät Levytyypit MPEG4-/DVD-soitin DVU-1009 NTSC / PAL / AUTO MPEG4, DVD, VCD, CD, SVCD, CD-R, CD-RW, KODAKIN KUVA-CD. Kuvan ominaisuudet Resoluutio Kuvan signaali / kohinasuhde 500 juovaa 56 db Äänen ominaisuudet Taajuusvaste Äänen signaali / kohinasuhde Dynaaminen vaihteluväli 20 Hz - 20 khz (± 3 db) 90dB 90dB Häiriöt < 0.1% D/A muunnin 96 khz / 24 bit Ulostulot Kuvan ulostulo 1 Vp-p (75 Ω) S-Video-ulostulo Y: 1 Vp-p (75 Ω) C: 0,3 Vp-p (75 Ω) Äänen ulostulo Digitaalisen äänen ulostulo AC-3 2,0 V + 0,0 V / -1,0 V Koaksiaali- tai optinen kaapeli 5.1-kanavainen ulostulo Tekniset tiedot saattavat muuttua ilman erillistä ilmoitusta. 21

28 TERMIEN SELITYKSIÄ TITLE (NIMIKE) DVD-levyn nimikkeen alla on yleensä useita elokuvia. Nimike voi myös viitata kuvien tai raitojen jaotteluun. Levyn jokaisella nimikkeellä on oma järjestysnumero. CHAPTER (LUKU) Elokuvan kohtaukset on yleensä jaoteltu lukuihin, jotta ne löytyisivät helpommin. TRACK (RAITA) Levyn eri segmenttejä on voitu jakaa raitoihin, jotta ne löytyisivät helpommin. CODEC (KOODEKKI) Ohjelmistoajuri, jota käytetään analogisesta lähteestä digitaaliseksi muunnetun kuvan pakkaamiseen ja purkuun. COMPONENT VIDEO (KOMPONENTTIVIDEO) Komponenttivideolla saavutetaan korkein DVD-kuvan laatu. Komponenttivideo on kolmijohtoinen järjestelmä, jonka eri johdot siirtävät joko RGB- tai värierottelusignaaleja. DVD-laitteissa kuva on värieroteltu. Värierotelluissa signaaleissa käytetään värikomponentteja ilman kirkkauskomponenttia. Komponenttivideota pidetään yleensä S-Videota parempana kuvansiirtotapana, ja suurin osa DVD-laitteista käyttää sitä. Komponenttivideon etuihin kuuluu parempi värien tarkkuus sekä värivuotojen vähäisyys. COMPOSITE VIDEO (KOMPOSIITTIVIDEO) Komposiittivideolla tarkoitetaan analogista signaalia, joka yhdistää kirkkaussignaalin (musta ja valkoinen) sekä värisignaalin. Komposiittivideo on standardi kuvansiirtomuoto TV:n, VHS:n ja laserlevyn kuvissa. Kaikissa DVD-soittimissa on tämä ulostulo. S-Video-kaapelilla saadaan hyvä kuvanlaatu kun taas komponenttivideolla saadaan paras kuvanlaatu. SPDIF SPDIF tulee sanoista Sony/Philips Digital Interface. SPDIF:ää käytetään standardina digitaalisten tietojen (kuten Dolby Digital -äänen) siirtämiseen viihde-elektroniikassa. Joko 75 ohmin koaksiaalikaapelia tai TOSILINK optista kaapelia voidaan käyttää tiedonsiirtoon. SCART Televisioissa, videolaitteissa ja DVD-soittimissa käytetty AV-liitin, joka on standardi Euroopassa. DVD Digital Video Disc tai Digital Versatile Disc (digitaalinen video- / monikäyttölevy). Kuusituumainen levy, jolle voidaan tallentaa suuria määriä tietoja: jopa 4,7, 8,5, 9,4 tai 17 Gb tietoa. DVD-soittimet käyttävät MPEG2-kuvanpakkausmuotoa ja Dolby Digital -äänijärjestelmää. 22

29 TERMIEN SELITYKSIÄ VIDEO CD (VCD) Digitaalinen videoformaatti, joka käyttää MPEG1-koodausta. Yleensä DVD-soittimet tukevat tätä formaattia. VHS:n tasoisen kuvanlaadun ja vähäisen tallennuskapasiteetin vuoksi VCD-levyt eivät ole saavuttaneet suosiota. MPEG-4 MPEG-standardin kehittäjät esittelivät MPEG4-standardin vuonna 1994 tarkoituksenaan vastata tietoliikenne-, tietokone- sekä viihdealan kasvaviin tarpeisiin. MPEG4:n haluttiin standardisoivan audiovisuaalisen tiedon koodaamisessa käytetyt algoritmit ja työkalut ja saada tiedoista joustavammin esitettäviä. Näin myös pystyttiin vastaamaan tulevaisuuden multimedia-ohjelmistojen ja -laitteiden kehityksen luomiin haasteisiin. Luotu virheherkkiin ympäristöihin - Audiovisuaalinen multimedia siirretään ja sitä käytetään erilaisissa tietoverkoissa, myös kannettavissa laitteissa, jotka ovat herkkiä häiriöille. MPEG4-standardi toimii luotettavasti kaikissa tietoverkoissa. Vaikka MPEG4-standardit eivät ole riippuvaisia tietoverkoista (fyysisistä kerroksista), niiden audiovisuaalisen tiedon koodauksessa käytettyjen algoritmien ja työkalujen on sopeuduttava tietoverkkojen kummallisuuksiin. Interaktiivinen toimivuus - Tulevaisuuden multimediaohjelmistot vaativat interaktiivisia toimintoja käyttäjien tarpeiden mukaisesti. Erityisesti joustava, interaktiivinen audiovisuaalisten tietojen käsittely ja muokkaus on tärkeää. On ennustettu, että pelkän äänen ja kuvan välittämisen lisäksi käyttäjällä on tulevaisuudessa mahdollisuus käsitellä audiovisuaalisia tietoja erittäin joustavasti. Luonnollisten ja synteettisten tietojen koodaus - Seuraavan sukupolven grafiikkaprosessoreilla voi luoda multimediaa, joka esitetään paitsi pikseliperusteisena äänenä ja kuvana, myös synteettisen äänen tai puheen kanssa tallennettuna. MPEG4-standardi auttaa sekä pikseliperusteisen että synteettisen tiedon tehokkaassa ja joustavassa koodauksessa ja tallennuksessa. Pakkaustehokkuus - Audiovisuaalisten tietojen tallennuksessa ja siirrossa tehokas koodaus eli rekonstruoidun datan hyvä laatu on tärkeää. Parannettu koodaustehokkuus, erityisesti matalilla nopeuksilla (alle 64 kb/s) on jatkossakin tärkeä ominaisuus, jota MPEG4-videostandardi tukee. MPEG4-standardille tarkoitetut nopeudet ovat 5-64 kb/s kannettaville ja PSTN-videosovelluksille sekä jopa 2 Mb/s TV- ja elokuvasovelluksille. MPEG4-standardia tukevia ja sen vaatimuksiin vastaavia koodaustoimintoja on kehitetty tai on kehitteillä seitsemän. Vaatimuksissa määritellään pääkohdat sisällön interaktiivisuuden, tiedon pakkauksen ja tiedon saatavilla olon suhteen. 23

30 Ympäristönsuojeluohjeet Sähkö- ja elektroniikkalaitteet sisältävät materiaaleja, komponentteja ja aineita, jotka voivat olla vahingollisia terveydelle ja ympäristölle, jos jätemateriaalia (pois heitettävät sähkö- ja elektroniikkalaitteet) ei käsitellä asianmukaisesti. Sähkö- ja elektroniikkalaitteet on merkitty alla olevalla rastitun jäteastian symbolilla. Symboli kertoo, ettei sähkö- ja elektroniikkalaitteita saa hävittää kotitalousjätteen mukana vaan ne on hävitettävä erikseen. Kaikkiin kaupunkeihin on perustettu keräyspisteitä. Sähkö- ja elektroniikkalaitteet voi viedä itse ilmaiseksi pisteisiin tai ne voidaan kerätä suoraan kotoa. Lisätietoja saat kuntasi tekniseltä osastolta. KAIKKI OIKEUDET PIDÄTETÄÄN TEKIJÄNOIKEUS: DENVER ELECTRONICS A/S 24
