1 NICEVIEW DVD6002 AUTOSOITIN DIVX/XVID/DVD/MP3/CD/FM/USB KÄYTTÖOHJE

2 2 SISÄLLYSLUETTELO Perusominaisuudet...3 Etupaneelin irrotus laitteesta...4 Etupaneelin liittäminen laitteeseen Perustoiminnot Etupaneeli Kaukosäädin LCD-näyttö Takapaneeli DVD-soittimen toiminta Laitteen tilan valinta Käynnistä/sammuta soitin DVD-levyn menu-valikko Siirtyminen eteen/taaksepäin Soitettavan tiedoston valinta OSD Äänenvoimakkuuden säätö ja hiljennys Soittimen asetusten MENU-valikko FM/AM radion toiminta AUX IN tilassa toiminta Ongelmatilanteet Myyntipakkauksen sisältö Yhteystiedot...18

..11 2.4 Siirtyminen eteen/taaksepäin... 11 2.5 Soitettavan tiedoston valinta... 11 2.6 OSD...12 2.7 Äänenvoimakkuuden säätö ja hiljennys...12 2.8 Soittimen asetusten MENU-valikko.

3 3 Perusominaisuudet MPEG-4 dekooderi, toistaa DVD ja Divx-levyt ja niiden tekstitykset. USB-liitin etupaneelissa. Elokuvat ja musiikin voi tuoda autoon ja katsella suoraan USB-muistilta. Toistaa MP3-tiedostot myös DVD-levyiltä. AUX sisääntuloliitin etupaneelissa. Standardi One Din IN-DASH mitoitus. FM/AM radio. FM-radiossa 40 aseman muisti, AM-radiossa 30 aseman muisti. LFM (Last Memory Function): Virran katketessa yllättäen, soitin jatkaa seuraavalla kerralla siitä kohdasta jossa toisto katkesi. Anti-shock puskurointi soitettaessa CD/VCD-levyjä: 12 sekuntia, DVDlevyjä: 3~6 sekuntia, MP3-tiedostoja: 110 sekuntia. Dolby AC-3 ja DTS audio dekooderit. Kattavat liitännät näytöille, erilliselle vahvistimelle ja kaiuttimille. 4.1-kanavainen analogi audio ulostulo. Kaksitie-video ulostulo, voidaan kytkeä kahteen monitoriin samanaikaisesti. LCD-näyttö etupaneelissa. Kappaleen numeron ja ajan näyttö. 45W x 4 / 4 Ω MAX ulostulo vahvistimesta. Helppo ja nopea asentaa. Niceview DVD6002 autosoittimen kanssa suosittelemme erillisen mobiilinäytön käyttämistä. Katso viimeisimmät mallit ja hinnat www-sivulta

LFM (Last Memory Function): Virran katketessa yllättäen, soitin jatkaa seuraavalla kerralla siitä kohdasta jossa toisto katkesi.

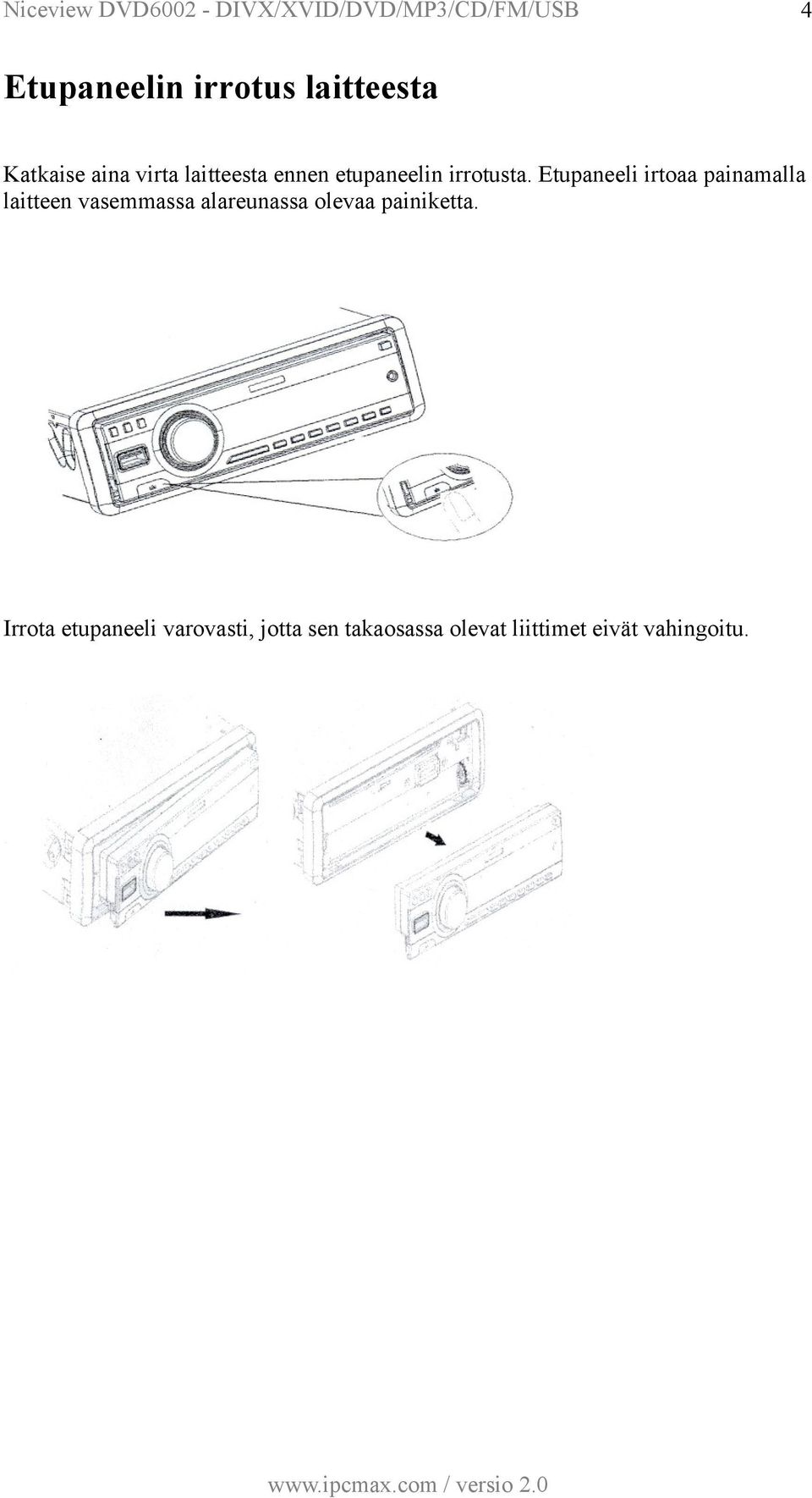

4 4 Etupaneelin irrotus laitteesta Katkaise aina virta laitteesta ennen etupaneelin irrotusta. Etupaneeli irtoaa painamalla laitteen vasemmassa alareunassa olevaa painiketta. Irrota etupaneeli varovasti, jotta sen takaosassa olevat liittimet eivät vahingoitu.

Etupaneeli irtoaa painamalla laitteen vasemmassa alareunassa

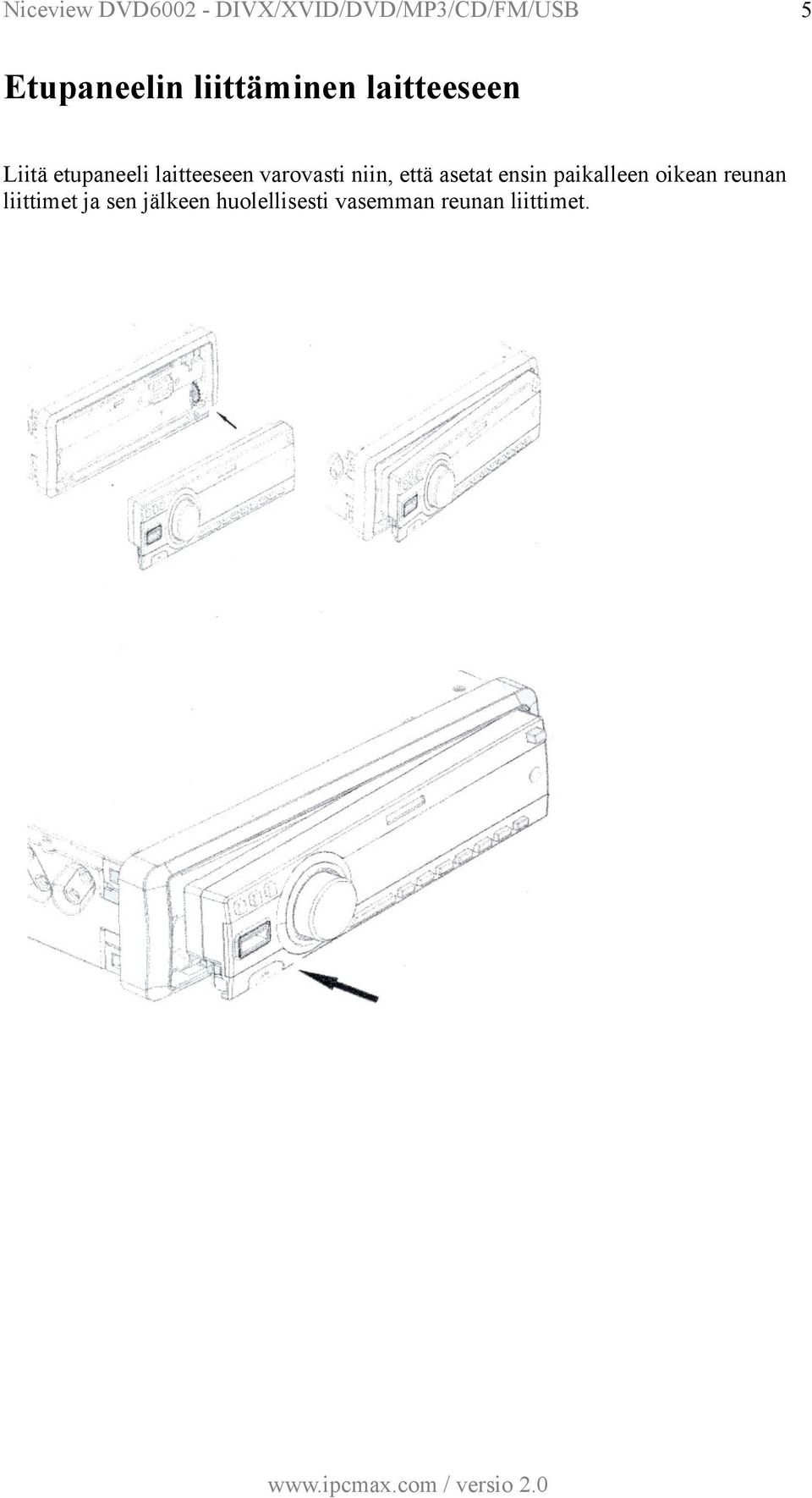

5 5 Etupaneelin liittäminen laitteeseen Liitä etupaneeli laitteeseen varovasti niin, että asetat ensin paikalleen oikean reunan liittimet ja sen jälkeen huolellisesti vasemman reunan liittimet.

6 6 Levyn syöttö laitteeseen 1. Oikean yläreunan Eject-painiketta painettaessa laitteen etupaneeli kääntyy auki. 2. Syötä levy laitteeseen alla olevan kuvan mukaisesti niin että se on osittain laitteen sisällä. 3. Laite imaisee levyn automaattisesti sisälle. Älä työnnä levyä väkisin sisälle.

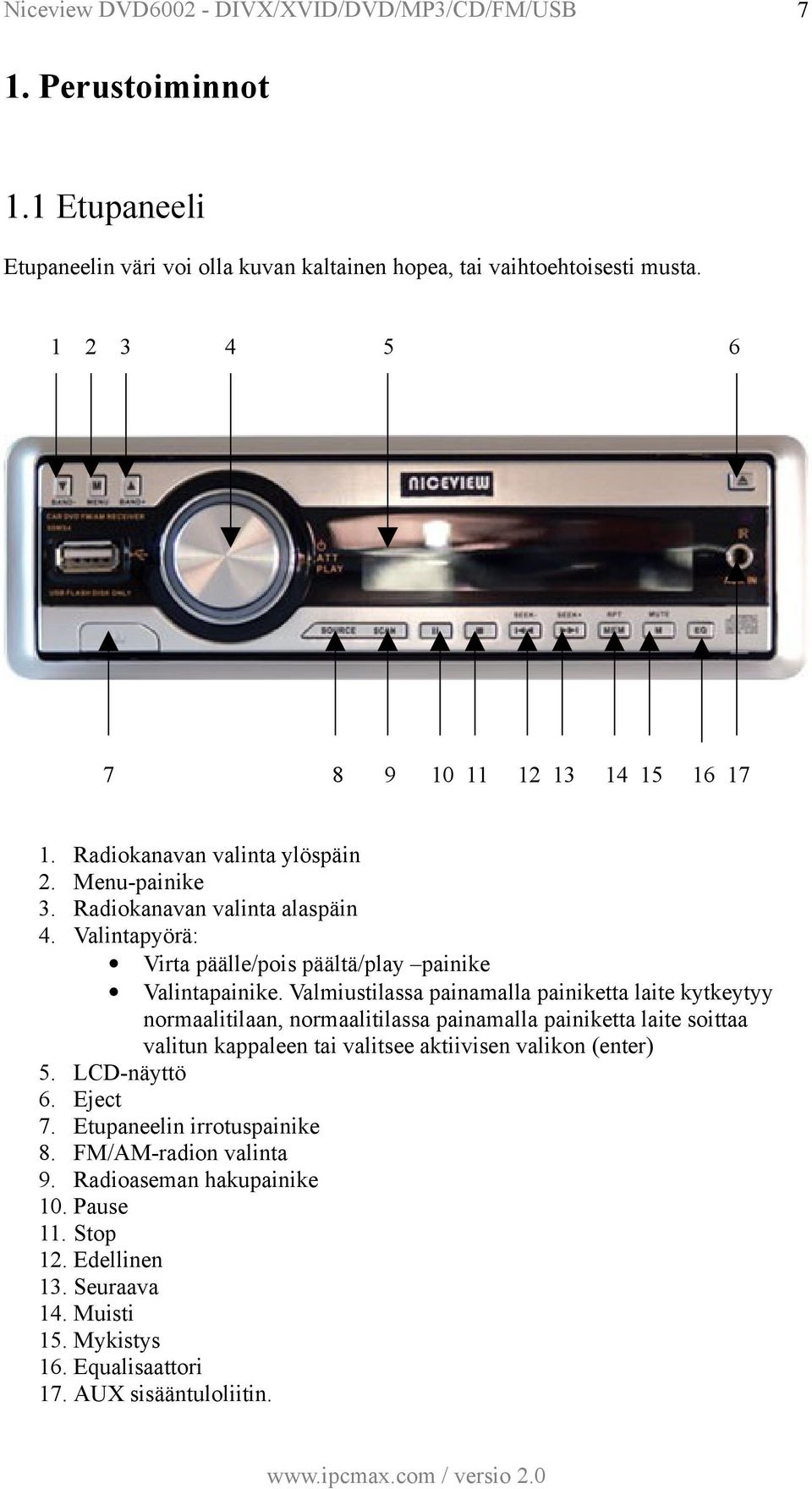

7 7 1. Perustoiminnot 1.1 Etupaneeli Etupaneelin väri voi olla kuvan kaltainen hopea, tai vaihtoehtoisesti musta Radiokanavan valinta ylöspäin 2. Menu-painike 3. Radiokanavan valinta alaspäin 4. Valintapyörä: Virta päälle/pois päältä/play painike Valintapainike. Valmiustilassa painamalla painiketta laite kytkeytyy normaalitilaan, normaalitilassa painamalla painiketta laite soittaa valitun kappaleen tai valitsee aktiivisen valikon (enter) 5. LCD-näyttö 6. Eject 7. Etupaneelin irrotuspainike 8. FM/AM-radion valinta 9. Radioaseman hakupainike 10. Pause 11. Stop 12. Edellinen 13. Seuraava 14. Muisti 15. Mykistys 16. Equalisaattori 17. AUX sisääntuloliitin.

Valmiustilassa painamalla painiketta laite kytkeytyy normaalitilaan, normaalitilassa painamalla painiketta laite soittaa valitun kappaleen tai valitsee aktiivisen valikon

8 8 1.2 Kaukosäädin Alla esiteltynä kaukosäätimen tärkeimmät toiminnot: POWER: Avaa tai sulje laite. SOURCE: Valitse tila (DVD/FM/AM ) OSD: Näytä laitteen ja toistetun tiedoston tila, esim. jäljelläoleva soittoaika. EJECT/OPEN/CLOSE: Lataa tai poista levy laitteesta. SETUP: Vaihda laitteen asetuksia. SUBTITLE: Valitse DVD:n tekstitys. MENU: Näytä DVD:n menu. LANGUAGE: Valitse DVD:n kieli. P/N: Valitse PAL, NTSC tai automaattinen. EFFECT: Valitse ääniefektit: esim. terble/bass/balance. MEMORY: Tallenna radiotaajuus.

EJECT/OPEN/CLOSE: Lataa tai poista levy laitteesta. SETUP: Vaihda laitteen asetuksia. SUBTITLE: Valitse DVD:n tekstitys.

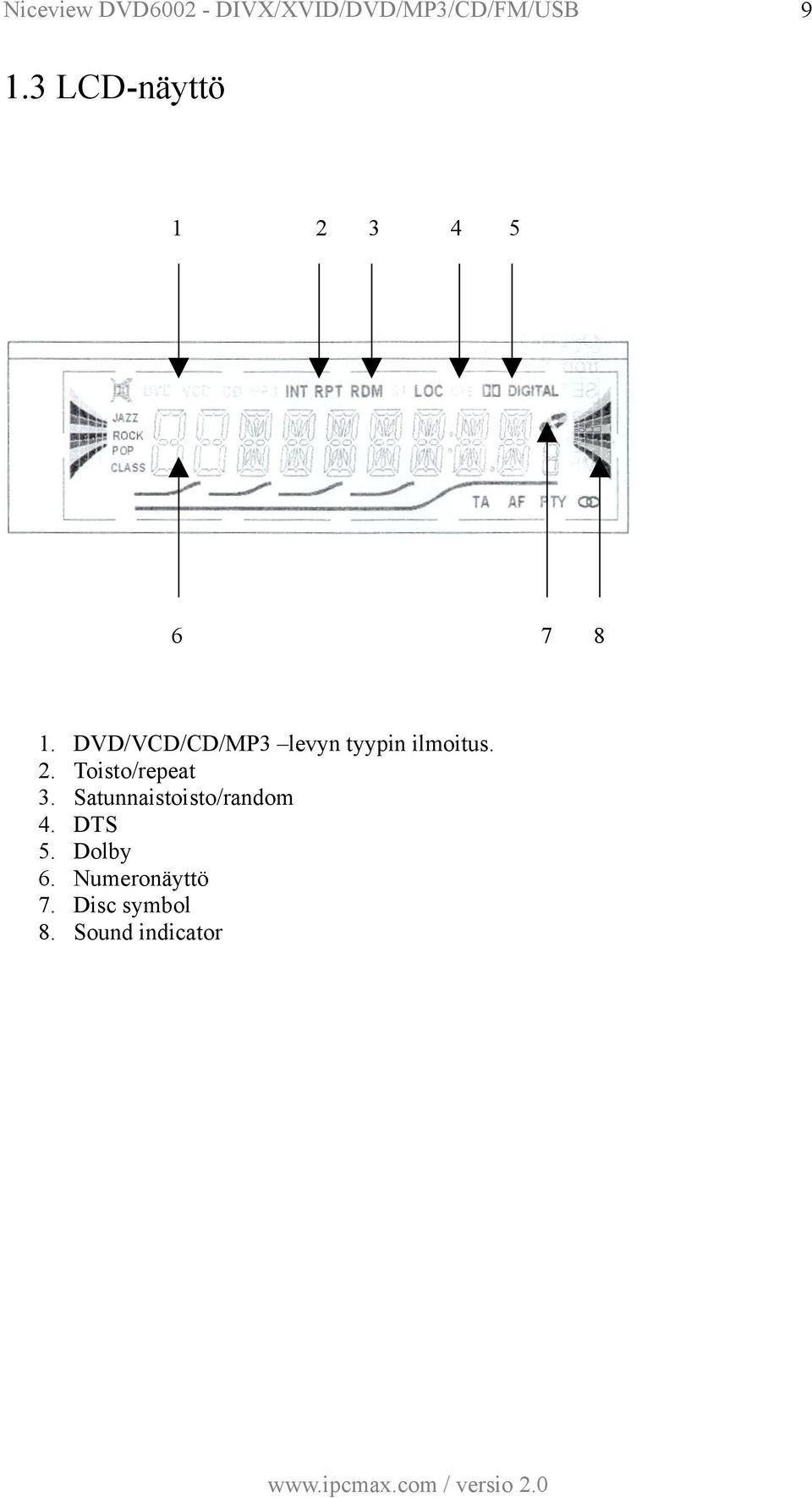

9 9 1.3 LCD-näyttö DVD/VCD/CD/MP3 levyn tyypin ilmoitus. 2. Toisto/repeat 3. Satunnaistoisto/random 4. DTS 5. Dolby 6. Numeronäyttö 7. Disc symbol 8. Sound indicator

10 Takapaneeli

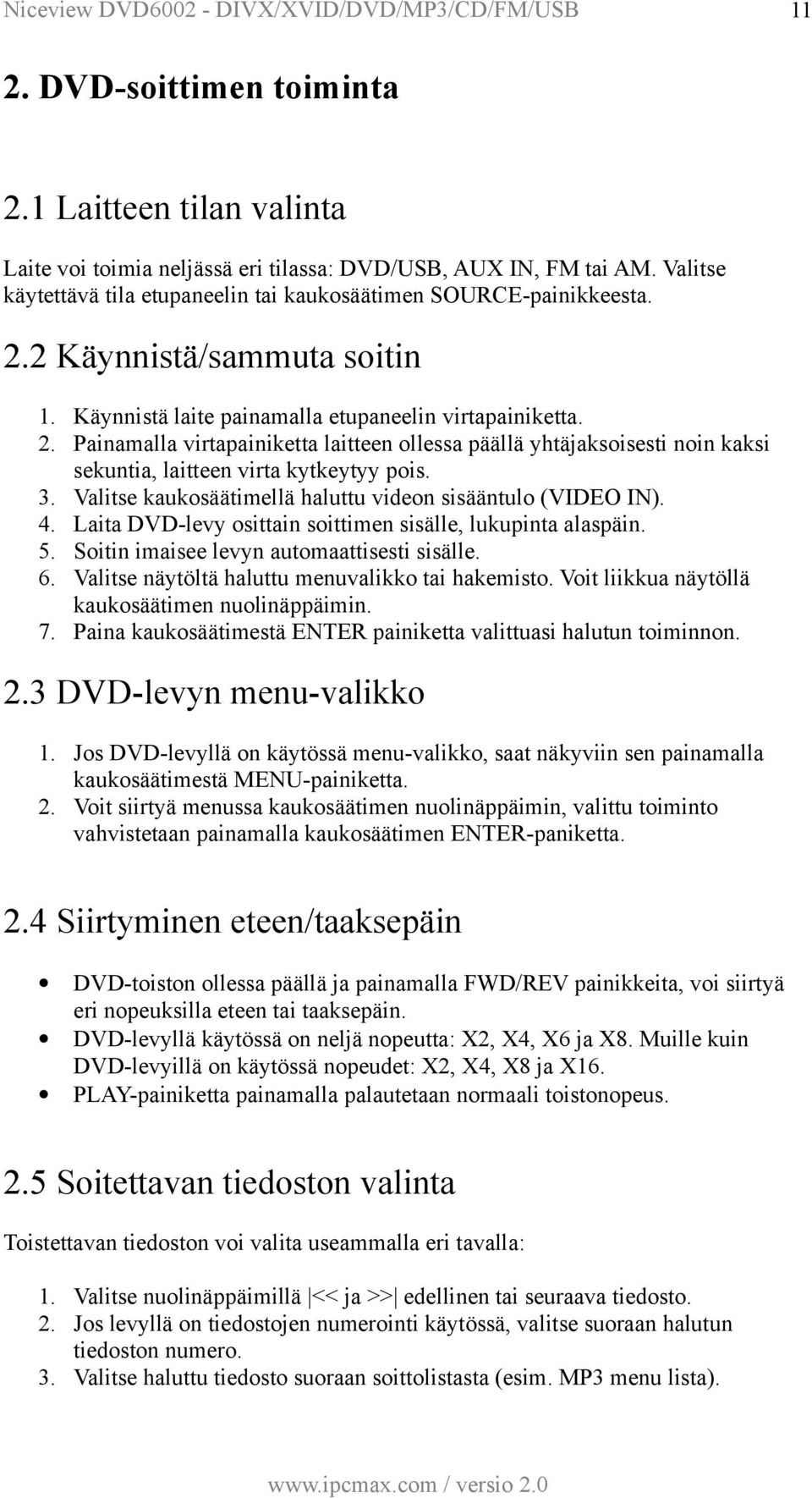

11 11 2. DVD-soittimen toiminta 2.1 Laitteen tilan valinta Laite voi toimia neljässä eri tilassa: DVD/USB, AUX IN, FM tai AM. Valitse käytettävä tila etupaneelin tai kaukosäätimen SOURCE-painikkeesta. 2.2 Käynnistä/sammuta soitin 1. Käynnistä laite painamalla etupaneelin virtapainiketta. 2. Painamalla virtapainiketta laitteen ollessa päällä yhtäjaksoisesti noin kaksi sekuntia, laitteen virta kytkeytyy pois. 3. Valitse kaukosäätimellä haluttu videon sisääntulo (VIDEO IN). 4. Laita DVD-levy osittain soittimen sisälle, lukupinta alaspäin. 5. Soitin imaisee levyn automaattisesti sisälle. 6. Valitse näytöltä haluttu menuvalikko tai hakemisto. Voit liikkua näytöllä kaukosäätimen nuolinäppäimin. 7. Paina kaukosäätimestä ENTER painiketta valittuasi halutun toiminnon. 2.3 DVD-levyn menu-valikko 1. Jos DVD-levyllä on käytössä menu-valikko, saat näkyviin sen painamalla kaukosäätimestä MENU-painiketta. 2. Voit siirtyä menussa kaukosäätimen nuolinäppäimin, valittu toiminto vahvistetaan painamalla kaukosäätimen ENTER-paniketta. 2.4 Siirtyminen eteen/taaksepäin DVD-toiston ollessa päällä ja painamalla FWD/REV painikkeita, voi siirtyä eri nopeuksilla eteen tai taaksepäin. DVD-levyllä käytössä on neljä nopeutta: X2, X4, X6 ja X8. Muille kuin DVD-levyillä on käytössä nopeudet: X2, X4, X8 ja X16. PLAY-painiketta painamalla palautetaan normaali toistonopeus. 2.5 Soitettavan tiedoston valinta Toistettavan tiedoston voi valita useammalla eri tavalla: 1. Valitse nuolinäppäimillä << ja >> edellinen tai seuraava tiedosto. 2. Jos levyllä on tiedostojen numerointi käytössä, valitse suoraan halutun tiedoston numero. 3. Valitse haluttu tiedosto suoraan soittolistasta (esim. MP3 menu lista).

Valitse kaukosäätimellä haluttu videon sisääntulo (VIDEO IN). 4. Laita DVD-levy osittain soittimen sisälle, lukupinta alaspäin. 5. Soitin imaisee levyn automaattisesti sisälle. 6.

12 OSD Painamalla OSD-painiketta, näytölle tulee senhetkinen tiedoston soittoaika ja tila. Esimerkiksi soitettu aika ja jäljellä oleva aika. Painamalla OSD-painiketta useamman kerran, soitin näyttää eri tietoja toiston tilasta. 2.7 Äänenvoimakkuuden säätö ja hiljennys Äänenvoimakkuutta voi säätää etupaneelin valintapyörästä, sekä kaukosäätimen VOL+ ja VOL- panikkeesta. Ääni hiljennetään etupaneelin tai kaukosäätimen MUTE-painikkeesta. Painettaessa MUTE-paniketta uudelleen, palautuu äänenvoimakkuus. 2.8 Soittimen asetusten MENU-valikko Painamalla kaukosäätimestä SETUP-painiketta soittimen ollessa DVD-tilassa, avautuu laitteen MENU-valikko. Valikkossa voi siirtyä ylös/ala/eteen/taakse kaukosäätimen nuolinäppäimin, valikko valitaan painamalla ENTER-painiketta.

7 Äänenvoimakkuuden säätö ja hiljennys Äänenvoimakkuutta voi säätää etupaneelin valintapyörästä, sekä kaukosäätimen VOL+ ja VOL- panikkeesta.

13 13 3. FM/AM radion toiminta SRC tai SOURCE -painiketta painamalla soittimen etupaneelista tai kaukosäätimestä valitaan tilaksi FM- tai AM-radio. FM/AM-tilassa SCAN-panikkeella etsitään haluttu radiotaajuus. Radiotaajuus tallennetaan MEMORY-panikkeella.

14 14 4. AUX IN tilassa toiminta Soittimessa voi ottaa käyttöön AUX IN tilan kiinnittämällä ulkoisen laitteen äänen ulostulo-liittimen etupaneelin AUX IN liittimeen. AUX IN tilan mahdollistavien toimien jälkeen valitse etupaneelista tai kaukosäätimestä SOURCE-panikkeella AUX IN tila. Soittimen käytön perustoiminnot ovat AUX IN tilassa samanlaiset kuin DVDtoistossakin. Katso toimintojen ohje DVD-toistoa käsittelevästä kappaleesta.

AUX IN tilan mahdollistavien toimien jälkeen valitse etupaneelista tai kaukosäätimestä SOURCE-panikkeella

15 15 5. Ongelmatilanteet Mahdollisissa ongelmatilanteissa tutustu alla olevaan taulukkoon, jonne on koottu yleisimpiä ongelmatilanteita ja niiden ratkaisuja. Ongelma VIRTALÄHDE Laite ei saa virtaa. Ratkaisu Tarkasta että laitteen virtajohto on kytketty oikein ja se on kunnolla kiinni. KUVA Kuvaa ei tule Tarkasta että videokaapeli ei ole rikki ja se on oikein kytketty. Tarkasta laitteen oikea kiinnitys monitoriin. Varmista että monitori saa virtaa ja se on päällä. Varmista että monitorissa on valittu oikea video input tila, jotta soittimen kuvaa voidaan näyttää. Kuva on vääristynyt Tarkasta että käytetty DVD-levy on puhdas ja kunnossa. Jos näytön asetuksista on valittuna Progressive Scan Mode, pientä vääristymää voi joskus havaita. Tällöin vaihda Scan Mode tilaan Interlaced Scan ÄÄNI Ääntä ei tule Tarkasta audiokaapelien kytkennät laitteesta ja vahvistimesta. Tarkasta että vahvistin saa virtaa, se on kytketty päälle ja audiokaapelit on kytketty oikeisiin liittimiin. Tarkasta että audiokaapeli ei ole vahingoittunut. Tarkasta ettei soitin ole PAUSE, SLOW tai MUTE tilassa. Valitse laitteen digitaalinen uloslähtö päälle jos se on poissa päältä. Ei stereoääntä toistettaessa Video CD:tä tai CD:tä TOIMINNOT Kaukosäädin ei toimi Tarkasta että digitaalinen äänilähtö on kytketty päälle. Varmista että STEREO-painikkeesta on valittu Stereo päälle. Varmista ettei kaukosäätimen ja soittimen välissä ei ole esteitä Osoita kaukosäätimellä soittimen etupaneelia. Varmista että kaukosäädintä käytetään oikealla etäisyydellä soittimesta, liian kaukaa käytettäessä kaukosäädin ei toimi. Varmista ettei kaukosäätimen patterit tai akut ole tyhjät.

Tarkasta laitteen oikea kiinnitys monitoriin. Varmista että monitori saa virtaa ja se on päällä. Varmista että monitorissa on valittu oikea video input tila, jotta soittimen kuvaa voidaan näyttää.

16 16 Levyä ei voi toistaa Varmista että laitteessa on levy ja että se on oikein syötetty ottamalla levy ulos ja lataamalla se uudelleen laitteeseen. Varmista että laitteen etupaneelissa näkyy levy-ikoni levyn ollessa laitteessa.

17 17 7. Myyntipakkauksen sisältö Pakkaus sisältää seuraavat osat: 1. Kaukosäädin 2. Virtaliittimet 3. Käyttöohje 4. Audio/video liittimet 5. Kiinnitysrautoja 6. Kiinnitysruuveja 7. Varasulakkeet Hankkiessasi laitteen, tarkasta aina että pakkaus sisältää kaikki yllä kuvatut osat.

Audio/video liittimet 5. Kiinnitysrautoja 6. Kiinnitysruuveja 7.

18 18 8. Yhteystiedot Niceview DVD6002 autosoitinta maahantuo ja markkinoi Serdex Solutions Oy. Lisätietoja DVD6002 -tuotteesta ja muista Niceview-tuotteista löydät Serdex Solutions Oy:n verkkokaupasta osoitteesta Yhteystiedot: Serdex Solutions Oy Tiedepuisto PORI Puhelin Fax Sähköposti info@serdexsolutions.fi

Oy:n verkkokaupasta osoitteesta www.ipcmax.
