1 DRS RS Käyttöohje TÄRKEÄÄ Lue tämä käyttöohje huolellisesti ennen DVD-soittimen käyttämistä. Säilytä käyttöohje. 0

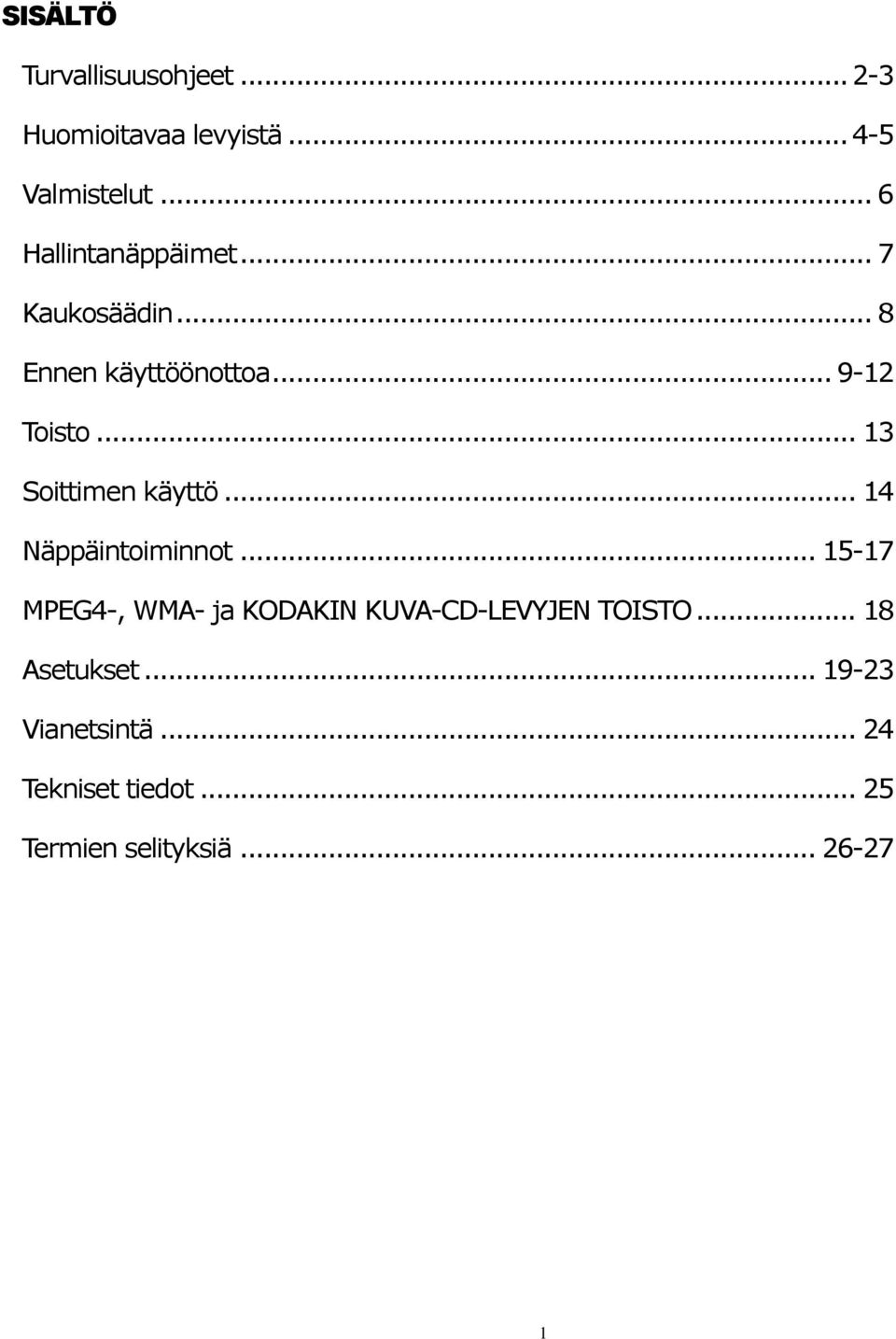

2 SISÄLTÖ Turvallisuusohjeet Huomioitavaa levyistä Valmistelut... 6 Hallintanäppäimet... 7 Kaukosäädin... 8 Ennen käyttöönottoa Toisto Soittimen käyttö Näppäintoiminnot MPEG4-, WMA- ja KODAKIN KUVA-CD-LEVYJEN TOISTO Asetukset Vianetsintä Tekniset tiedot Termien selityksiä

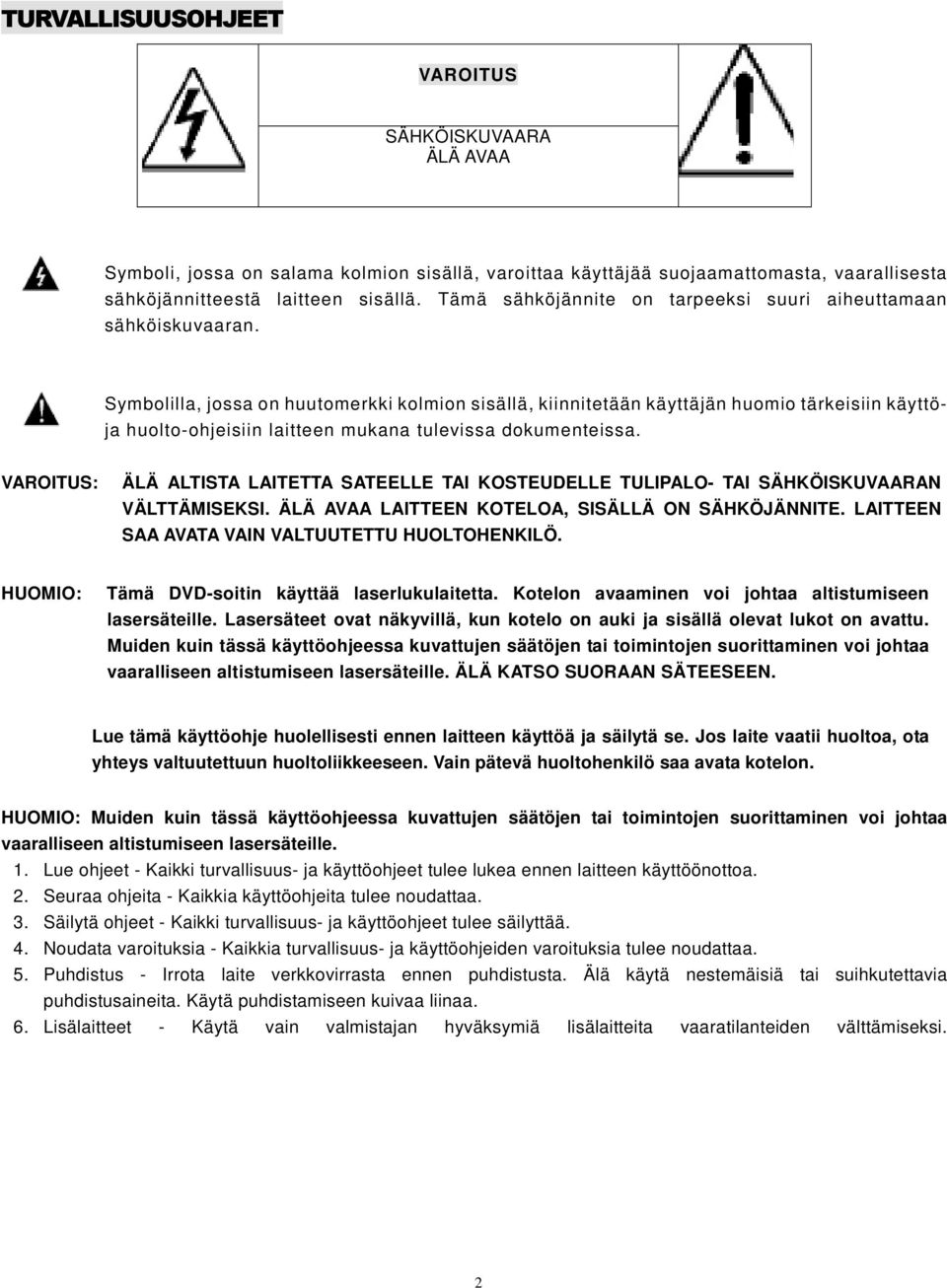

3 TURVALLISUUSOHJEET VAROITUS SÄHKÖISKUVAARA ÄLÄ AVAA Symboli, jossa on salama kolmion sisällä, varoittaa käyttäjää suojaamattomasta, vaarallisesta sähköjännitteestä laitteen sisällä. Tämä sähköjännite on tarpeeksi suuri aiheuttamaan sähköiskuvaaran. Symbolilla, jossa on huutomerkki kolmion sisällä, kiinnitetään käyttäjän huomio tärkeisiin käyttö- ja huolto-ohjeisiin laitteen mukana tulevissa dokumenteissa. VAROITUS: ÄLÄ ALTISTA LAITETTA SATEELLE TAI KOSTEUDELLE TULIPALO- TAI SÄHKÖISKUVAARAN VÄLTTÄMISEKSI. ÄLÄ AVAA LAITTEEN KOTELOA, SISÄLLÄ ON SÄHKÖJÄNNITE. LAITTEEN SAA AVATA VAIN VALTUUTETTU HUOLTOHENKILÖ. HUOMIO: Tämä DVD-soitin käyttää laserlukulaitetta. Kotelon avaaminen voi johtaa altistumiseen lasersäteille. Lasersäteet ovat näkyvillä, kun kotelo on auki ja sisällä olevat lukot on avattu. Muiden kuin tässä käyttöohjeessa kuvattujen säätöjen tai toimintojen suorittaminen voi johtaa vaaralliseen altistumiseen lasersäteille. ÄLÄ KATSO SUORAAN SÄTEESEEN. Lue tämä käyttöohje huolellisesti ennen laitteen käyttöä ja säilytä se. Jos laite vaatii huoltoa, ota yhteys valtuutettuun huoltoliikkeeseen. Vain pätevä huoltohenkilö saa avata kotelon. HUOMIO: Muiden kuin tässä käyttöohjeessa kuvattujen säätöjen tai toimintojen suorittaminen voi johtaa vaaralliseen altistumiseen lasersäteille. 1. Lue ohjeet - Kaikki turvallisuus- ja käyttöohjeet tulee lukea ennen laitteen käyttöönottoa. 2. Seuraa ohjeita - Kaikkia käyttöohjeita tulee noudattaa. 3. Säilytä ohjeet - Kaikki turvallisuus- ja käyttöohjeet tulee säilyttää. 4. Noudata varoituksia - Kaikkia turvallisuus- ja käyttöohjeiden varoituksia tulee noudattaa. 5. Puhdistus - Irrota laite verkkovirrasta ennen puhdistusta. Älä käytä nestemäisiä tai suihkutettavia puhdistusaineita. Käytä puhdistamiseen kuivaa liinaa. 6. Lisälaitteet - Käytä vain valmistajan hyväksymiä lisälaitteita vaaratilanteiden välttämiseksi. 2

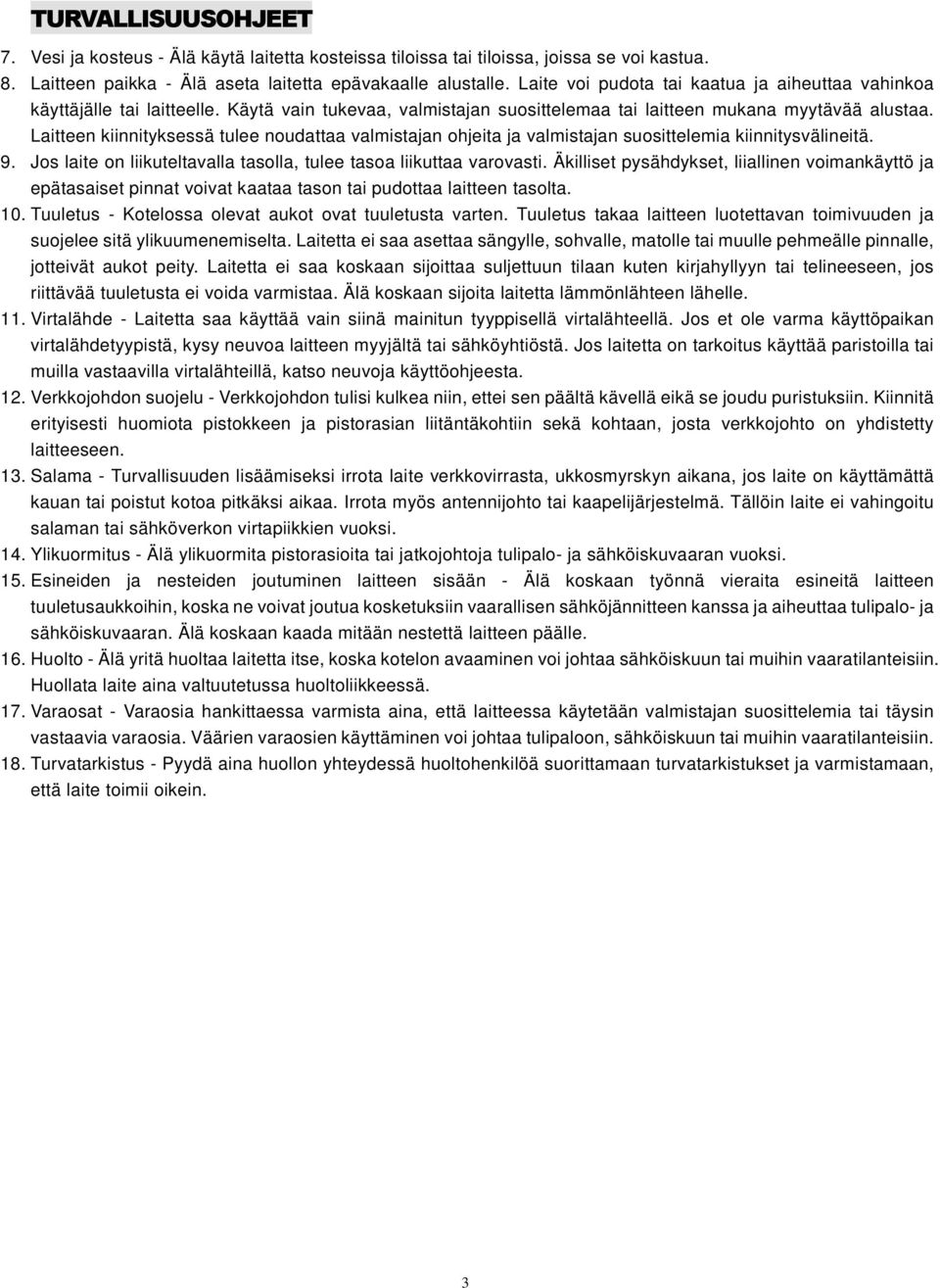

4 TURVALLISUUSOHJEET 7. Vesi ja kosteus - Älä käytä laitetta kosteissa tiloissa tai tiloissa, joissa se voi kastua. 8. Laitteen paikka - Älä aseta laitetta epävakaalle alustalle. Laite voi pudota tai kaatua ja aiheuttaa vahinkoa käyttäjälle tai laitteelle. Käytä vain tukevaa, valmistajan suosittelemaa tai laitteen mukana myytävää alustaa. Laitteen kiinnityksessä tulee noudattaa valmistajan ohjeita ja valmistajan suosittelemia kiinnitysvälineitä. 9. Jos laite on liikuteltavalla tasolla, tulee tasoa liikuttaa varovasti. Äkilliset pysähdykset, liiallinen voimankäyttö ja epätasaiset pinnat voivat kaataa tason tai pudottaa laitteen tasolta. 10. Tuuletus - Kotelossa olevat aukot ovat tuuletusta varten. Tuuletus takaa laitteen luotettavan toimivuuden ja suojelee sitä ylikuumenemiselta. Laitetta ei saa asettaa sängylle, sohvalle, matolle tai muulle pehmeälle pinnalle, jotteivät aukot peity. Laitetta ei saa koskaan sijoittaa suljettuun tilaan kuten kirjahyllyyn tai telineeseen, jos riittävää tuuletusta ei voida varmistaa. Älä koskaan sijoita laitetta lämmönlähteen lähelle. 11. Virtalähde - Laitetta saa käyttää vain siinä mainitun tyyppisellä virtalähteellä. Jos et ole varma käyttöpaikan virtalähdetyypistä, kysy neuvoa laitteen myyjältä tai sähköyhtiöstä. Jos laitetta on tarkoitus käyttää paristoilla tai muilla vastaavilla virtalähteillä, katso neuvoja käyttöohjeesta. 12. Verkkojohdon suojelu - Verkkojohdon tulisi kulkea niin, ettei sen päältä kävellä eikä se joudu puristuksiin. Kiinnitä erityisesti huomiota pistokkeen ja pistorasian liitäntäkohtiin sekä kohtaan, josta verkkojohto on yhdistetty laitteeseen. 13. Salama - Turvallisuuden lisäämiseksi irrota laite verkkovirrasta, ukkosmyrskyn aikana, jos laite on käyttämättä kauan tai poistut kotoa pitkäksi aikaa. Irrota myös antennijohto tai kaapelijärjestelmä. Tällöin laite ei vahingoitu salaman tai sähköverkon virtapiikkien vuoksi. 14. Ylikuormitus - Älä ylikuormita pistorasioita tai jatkojohtoja tulipalo- ja sähköiskuvaaran vuoksi. 15. Esineiden ja nesteiden joutuminen laitteen sisään - Älä koskaan työnnä vieraita esineitä laitteen tuuletusaukkoihin, koska ne voivat joutua kosketuksiin vaarallisen sähköjännitteen kanssa ja aiheuttaa tulipalo- ja sähköiskuvaaran. Älä koskaan kaada mitään nestettä laitteen päälle. 16. Huolto - Älä yritä huoltaa laitetta itse, koska kotelon avaaminen voi johtaa sähköiskuun tai muihin vaaratilanteisiin. Huollata laite aina valtuutetussa huoltoliikkeessä. 17. Varaosat - Varaosia hankittaessa varmista aina, että laitteessa käytetään valmistajan suosittelemia tai täysin vastaavia varaosia. Väärien varaosien käyttäminen voi johtaa tulipaloon, sähköiskuun tai muihin vaaratilanteisiin. 18. Turvatarkistus - Pyydä aina huollon yhteydessä huoltohenkilöä suorittamaan turvatarkistukset ja varmistamaan, että laite toimii oikein. 3

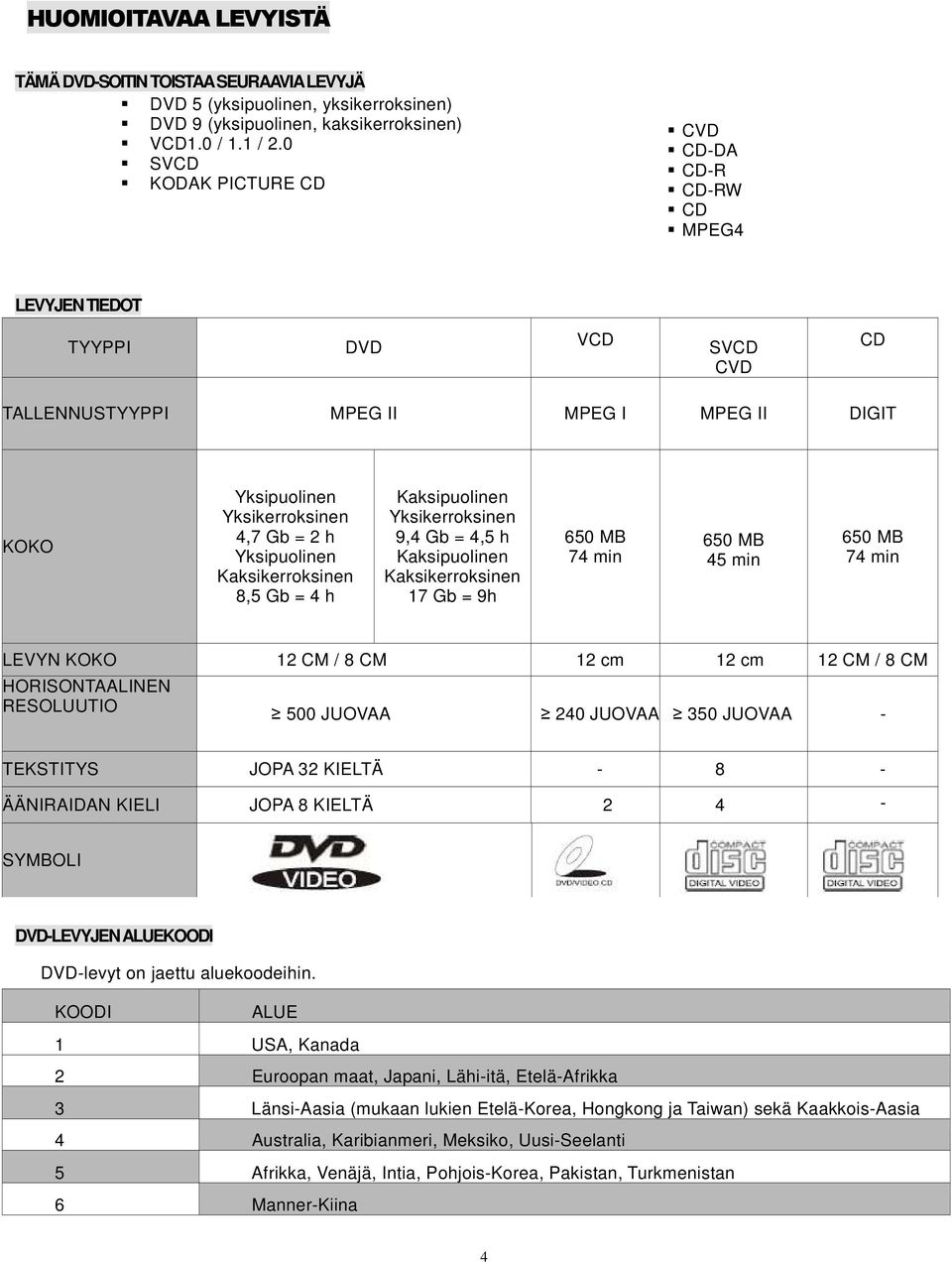

5 HUOMIOITAVAA LEVYISTÄ TÄMÄ DVD-SOITIN TOISTAA SEURAAVIA LEVYJÄ DVD 5 (yksipuolinen, yksikerroksinen) DVD 9 (yksipuolinen, kaksikerroksinen) VCD1.0 / 1.1 / 2.0 SVCD KODAK PICTURE CD CVD CD-DA CD-R CD-RW CD MPEG4 LEVYJEN TIEDOT TYYPPI DVD VCD SVCD CVD CD TALLENNUSTYYPPI MPEG II MPEG I MPEG II DIGIT KOKO Yksipuolinen Yksikerroksinen 4,7 Gb = 2 h Yksipuolinen Kaksikerroksinen 8,5 Gb = 4 h Kaksipuolinen Yksikerroksinen 9,4 Gb = 4,5 h Kaksipuolinen Kaksikerroksinen 17 Gb = 9h 650 MB 74 min 650 MB 45 min 650 MB 74 min LEVYN KOKO 12 CM / 8 CM 12 cm 12 cm 12 CM / 8 CM HORISONTAALINEN RESOLUUTIO 500 JUOVAA 240 JUOVAA 350 JUOVAA - TEKSTITYS JOPA 32 KIELTÄ ÄÄNIRAIDAN KIELI JOPA 8 KIELTÄ SYMBOLI DVD-LEVYJEN ALUEKOODI DVD-levyt on jaettu aluekoodeihin. KOODI ALUE 1 USA, Kanada 2 Euroopan maat, Japani, Lähi-itä, Etelä-Afrikka 3 Länsi-Aasia (mukaan lukien Etelä-Korea, Hongkong ja Taiwan) sekä Kaakkois-Aasia 4 Australia, Karibianmeri, Meksiko, Uusi-Seelanti 5 Afrikka, Venäjä, Intia, Pohjois-Korea, Pakistan, Turkmenistan 6 Manner-Kiina 4

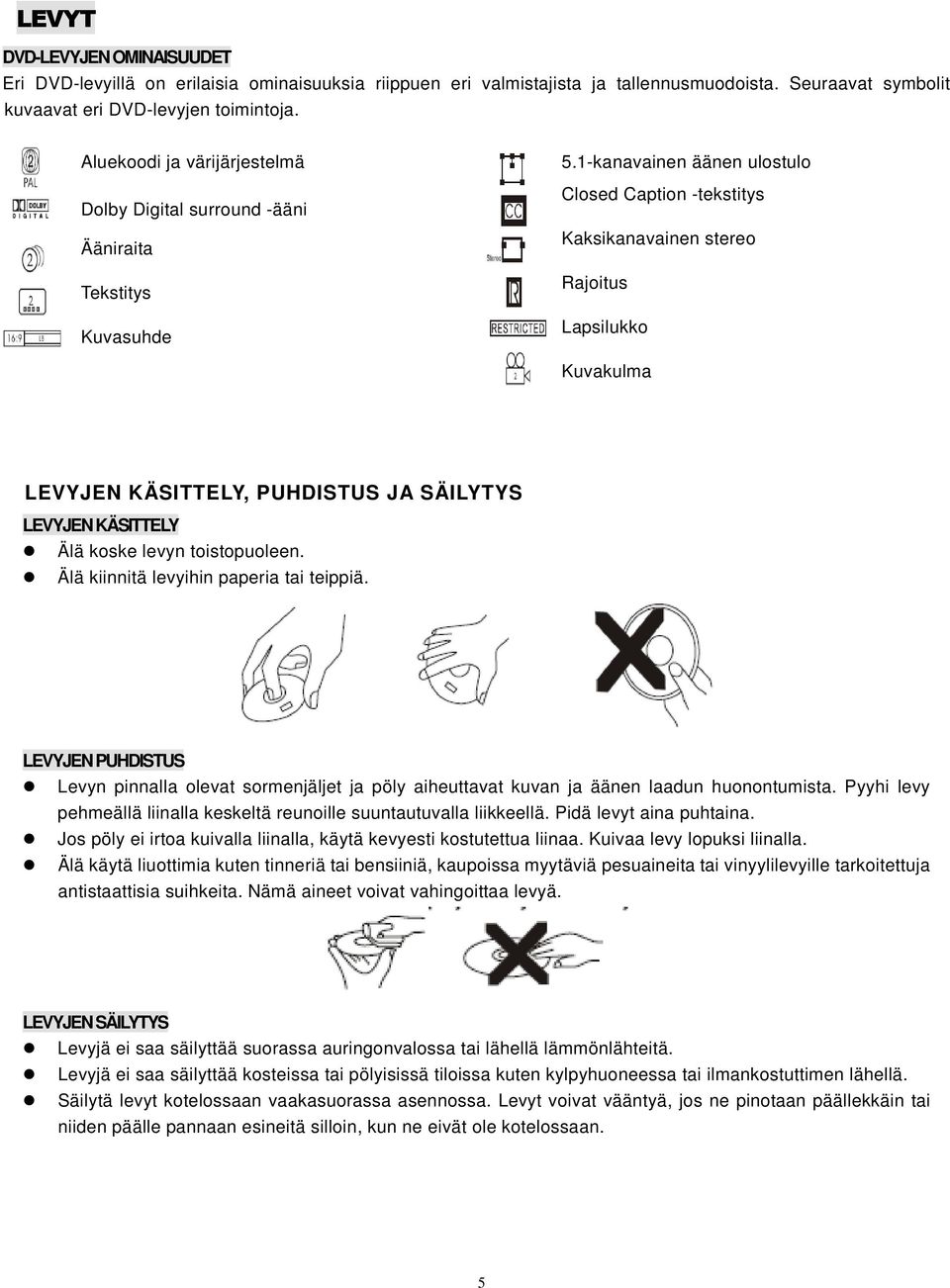

6 LEVYT DVD-LEVYJEN OMINAISUUDET Eri DVD-levyillä on erilaisia ominaisuuksia riippuen eri valmistajista ja tallennusmuodoista. Seuraavat symbolit kuvaavat eri DVD-levyjen toimintoja. Aluekoodi ja värijärjestelmä Dolby Digital surround -ääni Ääniraita Tekstitys Kuvasuhde 5.1-kanavainen äänen ulostulo Closed Caption -tekstitys Kaksikanavainen stereo Rajoitus Lapsilukko Kuvakulma LEVYJEN KÄSITTELY, PUHDISTUS JA SÄILYTYS LEVYJEN KÄSITTELY Älä koske levyn toistopuoleen. Älä kiinnitä levyihin paperia tai teippiä. LEVYJEN PUHDISTUS Levyn pinnalla olevat sormenjäljet ja pöly aiheuttavat kuvan ja äänen laadun huonontumista. Pyyhi levy pehmeällä liinalla keskeltä reunoille suuntautuvalla liikkeellä. Pidä levyt aina puhtaina. Jos pöly ei irtoa kuivalla liinalla, käytä kevyesti kostutettua liinaa. Kuivaa levy lopuksi liinalla. Älä käytä liuottimia kuten tinneriä tai bensiiniä, kaupoissa myytäviä pesuaineita tai vinyylilevyille tarkoitettuja antistaattisia suihkeita. Nämä aineet voivat vahingoittaa levyä. LEVYJEN SÄILYTYS Levyjä ei saa säilyttää suorassa auringonvalossa tai lähellä lämmönlähteitä. Levyjä ei saa säilyttää kosteissa tai pölyisissä tiloissa kuten kylpyhuoneessa tai ilmankostuttimen lähellä. Säilytä levyt kotelossaan vaakasuorassa asennossa. Levyt voivat vääntyä, jos ne pinotaan päällekkäin tai niiden päälle pannaan esineitä silloin, kun ne eivät ole kotelossaan. 5

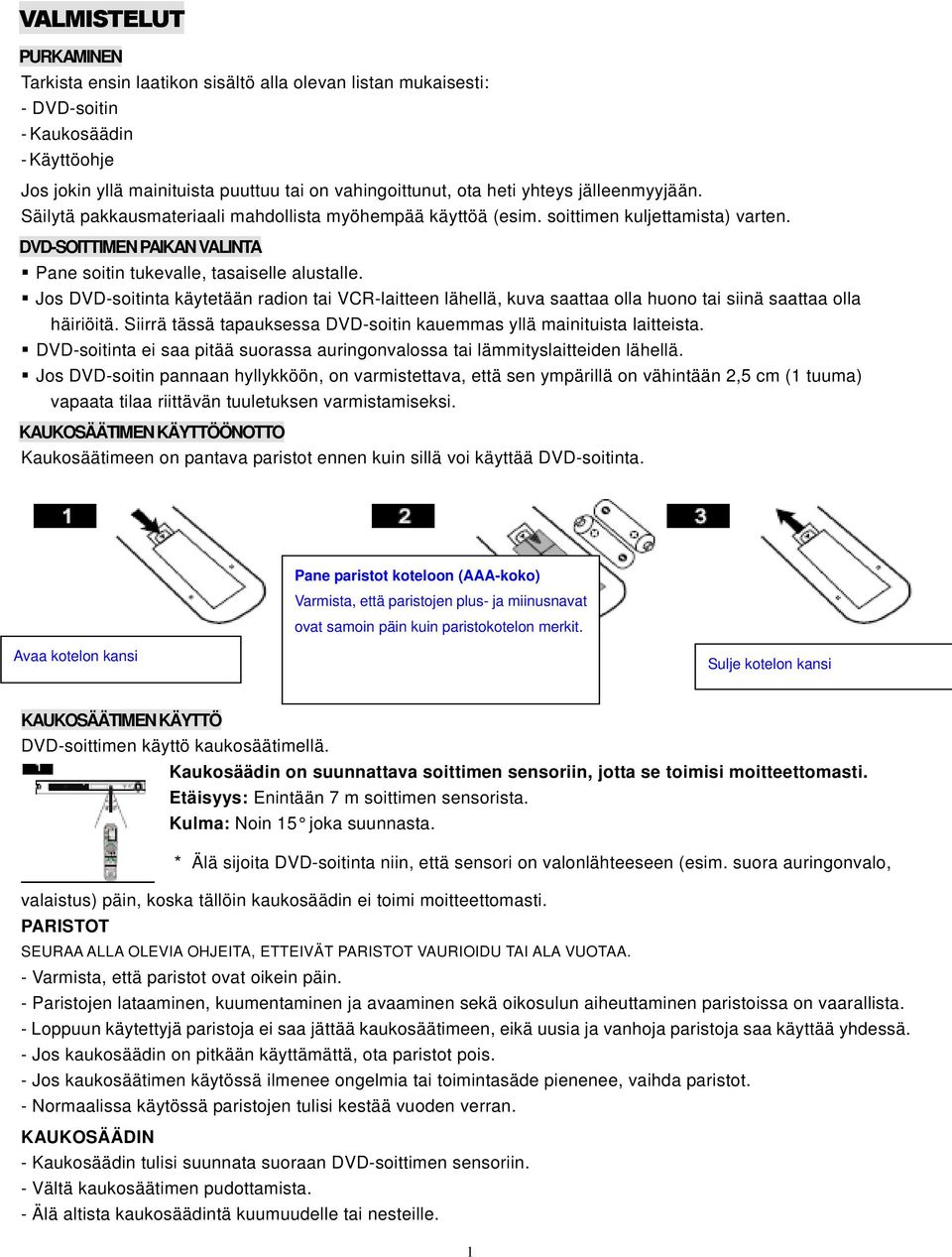

7 VALMISTELUT PURKAMINEN Tarkista ensin laatikon sisältö alla olevan listan mukaisesti: - DVD-soitin - Kaukosäädin - Käyttöohje Jos jokin yllä mainituista puuttuu tai on vahingoittunut, ota heti yhteys jälleenmyyjään. Säilytä pakkausmateriaali mahdollista myöhempää käyttöä (esim. soittimen kuljettamista) varten. DVD-SOITTIMEN PAIKAN VALINTA Pane soitin tukevalle, tasaiselle alustalle. Jos DVD-soitinta käytetään radion tai VCR-laitteen lähellä, kuva saattaa olla huono tai siinä saattaa olla häiriöitä. Siirrä tässä tapauksessa DVD-soitin kauemmas yllä mainituista laitteista. DVD-soitinta ei saa pitää suorassa auringonvalossa tai lämmityslaitteiden lähellä. Jos DVD-soitin pannaan hyllykköön, on varmistettava, että sen ympärillä on vähintään 2,5 cm (1 tuuma) vapaata tilaa riittävän tuuletuksen varmistamiseksi. KAUKOSÄÄTIMEN KÄYTTÖÖNOTTO Kaukosäätimeen on pantava paristot ennen kuin sillä voi käyttää DVD-soitinta. Pane paristot koteloon (AAA-koko) Varmista, että paristojen plus- ja miinusnavat ovat samoin päin kuin paristokotelon merkit. Avaa kotelon kansi Sulje kotelon kansi KAUKOSÄÄTIMEN KÄYTTÖ DVD-soittimen käyttö kaukosäätimellä. Kaukosäädin on suunnattava soittimen sensoriin, jotta se toimisi moitteettomasti. Etäisyys: Enintään 7 m soittimen sensorista. Kulma: Noin 15 joka suunnasta. * Älä sijoita DVD-soitinta niin, että sensori on valonlähteeseen (esim. suora auringonvalo, valaistus) päin, koska tällöin kaukosäädin ei toimi moitteettomasti. PARISTOT SEURAA ALLA OLEVIA OHJEITA, ETTEIVÄT PARISTOT VAURIOIDU TAI ALA VUOTAA. - Varmista, että paristot ovat oikein päin. - Paristojen lataaminen, kuumentaminen ja avaaminen sekä oikosulun aiheuttaminen paristoissa on vaarallista. - Loppuun käytettyjä paristoja ei saa jättää kaukosäätimeen, eikä uusia ja vanhoja paristoja saa käyttää yhdessä. - Jos kaukosäädin on pitkään käyttämättä, ota paristot pois. - Jos kaukosäätimen käytössä ilmenee ongelmia tai toimintasäde pienenee, vaihda paristot. - Normaalissa käytössä paristojen tulisi kestää vuoden verran. KAUKOSÄÄDIN - Kaukosäädin tulisi suunnata suoraan DVD-soittimen sensoriin. - Vältä kaukosäätimen pudottamista. - Älä altista kaukosäädintä kuumuudelle tai nesteille. 1

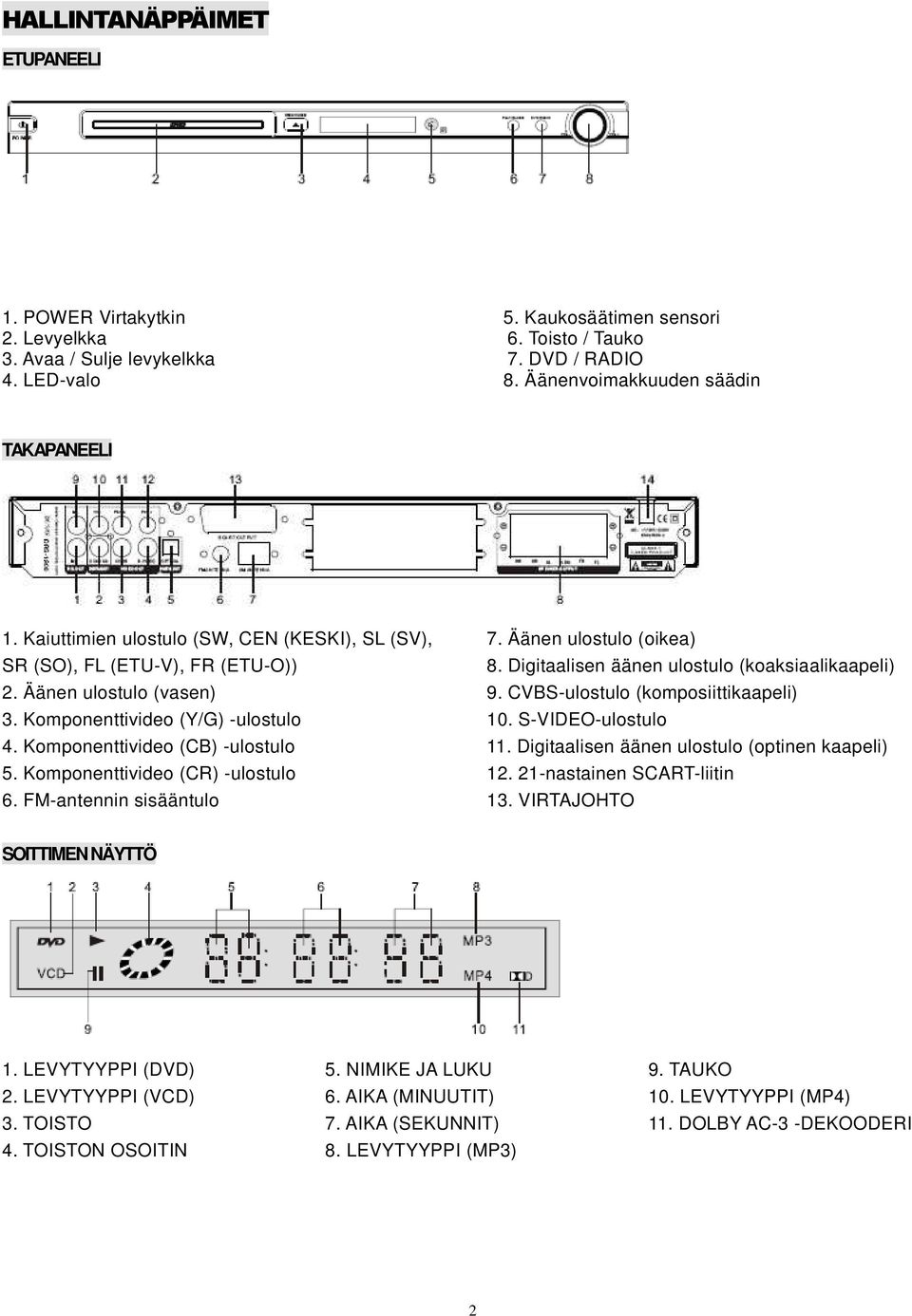

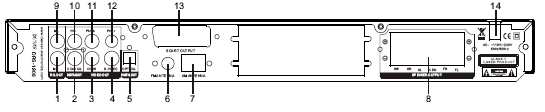

8 HALLINTANÄPPÄIMET ETUPANEELI 1. POWER Virtakytkin 2. Levyelkka 3. Avaa / Sulje levykelkka 4. LED-valo 5. Kaukosäätimen sensori 6. Toisto / Tauko 7. DVD / RADIO 8. Äänenvoimakkuuden säädin TAKAPANEELI 1. Kaiuttimien ulostulo (SW, CEN (KESKI), SL (SV), SR (SO), FL (ETU-V), FR (ETU-O)) 2. Äänen ulostulo (vasen) 3. Komponenttivideo (Y/G) -ulostulo 4. Komponenttivideo (CB) -ulostulo 5. Komponenttivideo (CR) -ulostulo 6. FM-antennin sisääntulo 7. Äänen ulostulo (oikea) 8. Digitaalisen äänen ulostulo (koaksiaalikaapeli) 9. CVBS-ulostulo (komposiittikaapeli) 10. S-VIDEO-ulostulo 11. Digitaalisen äänen ulostulo (optinen kaapeli) nastainen SCART-liitin 13. VIRTAJOHTO SOITTIMEN NÄYTTÖ 1. LEVYTYYPPI (DVD) 2. LEVYTYYPPI (VCD) 3. TOISTO 4. TOISTON OSOITIN 5. NIMIKE JA LUKU 6. AIKA (MINUUTIT) 7. AIKA (SEKUNNIT) 8. LEVYTYYPPI (MP3) 9. TAUKO 10. LEVYTYYPPI (MP4) 11. DOLBY AC-3 -DEKOODERI 2

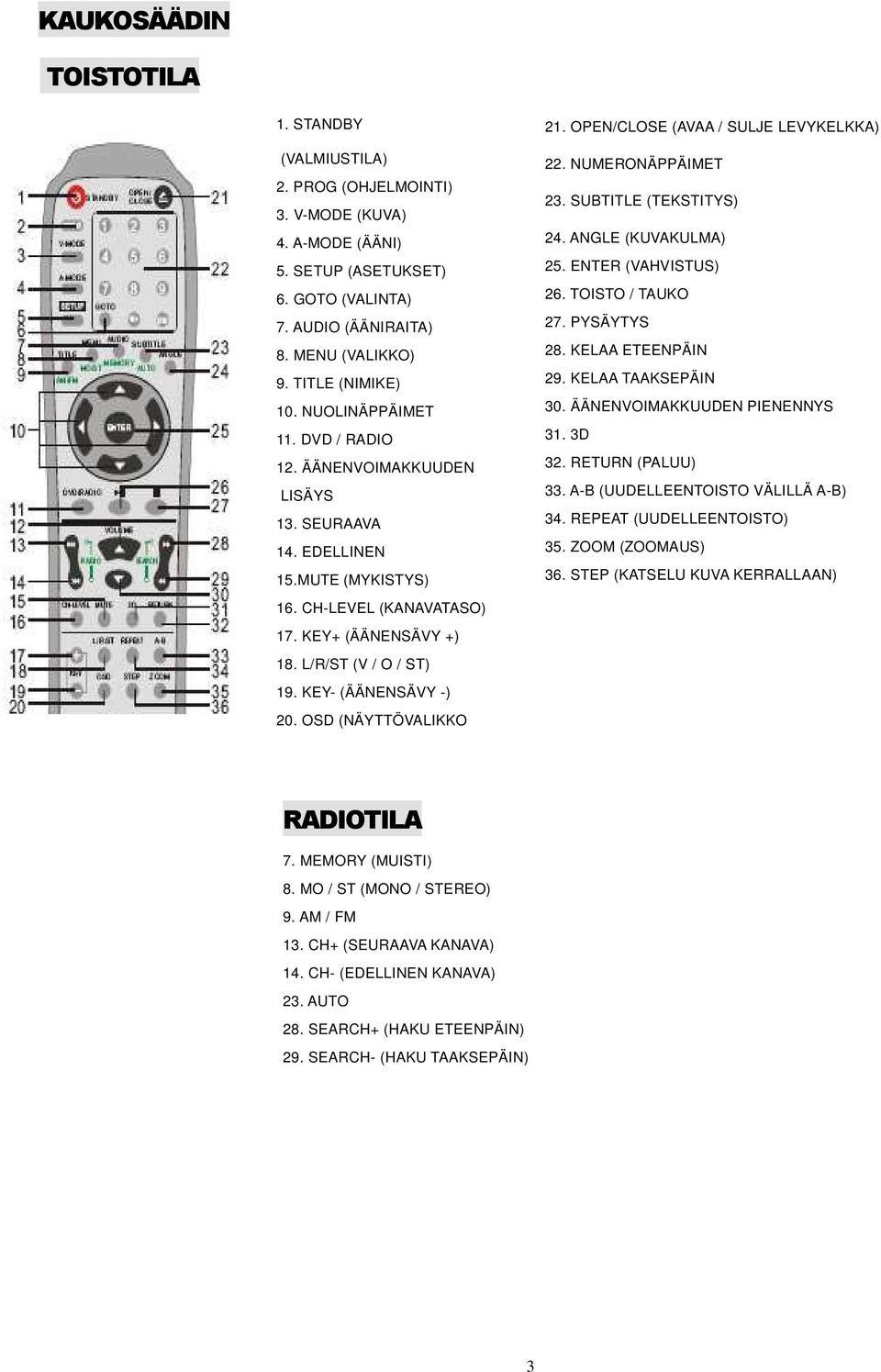

9 KAUKOSÄÄDIN TOISTOTILA 1. STANDBY (VALMIUSTILA) 2. PROG (OHJELMOINTI) 3. V-MODE (KUVA) 4. A-MODE (ÄÄNI) 5. SETUP (ASETUKSET) 6. GOTO (VALINTA) 7. AUDIO (ÄÄNIRAITA) 8. MENU (VALIKKO) 9. TITLE (NIMIKE) 10. NUOLINÄPPÄIMET 11. DVD / RADIO 12. ÄÄNENVOIMAKKUUDEN LISÄYS 13. SEURAAVA 14. EDELLINEN 15.MUTE (MYKISTYS) 16. CH-LEVEL (KANAVATASO) 17. KEY+ (ÄÄNENSÄVY +) 18. L/R/ST (V / O / ST) 19. KEY- (ÄÄNENSÄVY -) 20. OSD (NÄYTTÖVALIKKO 21. OPEN/CLOSE (AVAA / SULJE LEVYKELKKA) 22. NUMERONÄPPÄIMET 23. SUBTITLE (TEKSTITYS) 24. ANGLE (KUVAKULMA) 25. ENTER (VAHVISTUS) 26. TOISTO / TAUKO 27. PYSÄYTYS 28. KELAA ETEENPÄIN 29. KELAA TAAKSEPÄIN 30. ÄÄNENVOIMAKKUUDEN PIENENNYS 31. 3D 32. RETURN (PALUU) 33. A-B (UUDELLEENTOISTO VÄLILLÄ A-B) 34. REPEAT (UUDELLEENTOISTO) 35. ZOOM (ZOOMAUS) 36. STEP (KATSELU KUVA KERRALLAAN) RADIOTILA 7. MEMORY (MUISTI) 8. MO / ST (MONO / STEREO) 9. AM / FM 13. CH+ (SEURAAVA KANAVA) 14. CH- (EDELLINEN KANAVA) 23. AUTO 28. SEARCH+ (HAKU ETEENPÄIN) 29. SEARCH- (HAKU TAAKSEPÄIN) 3

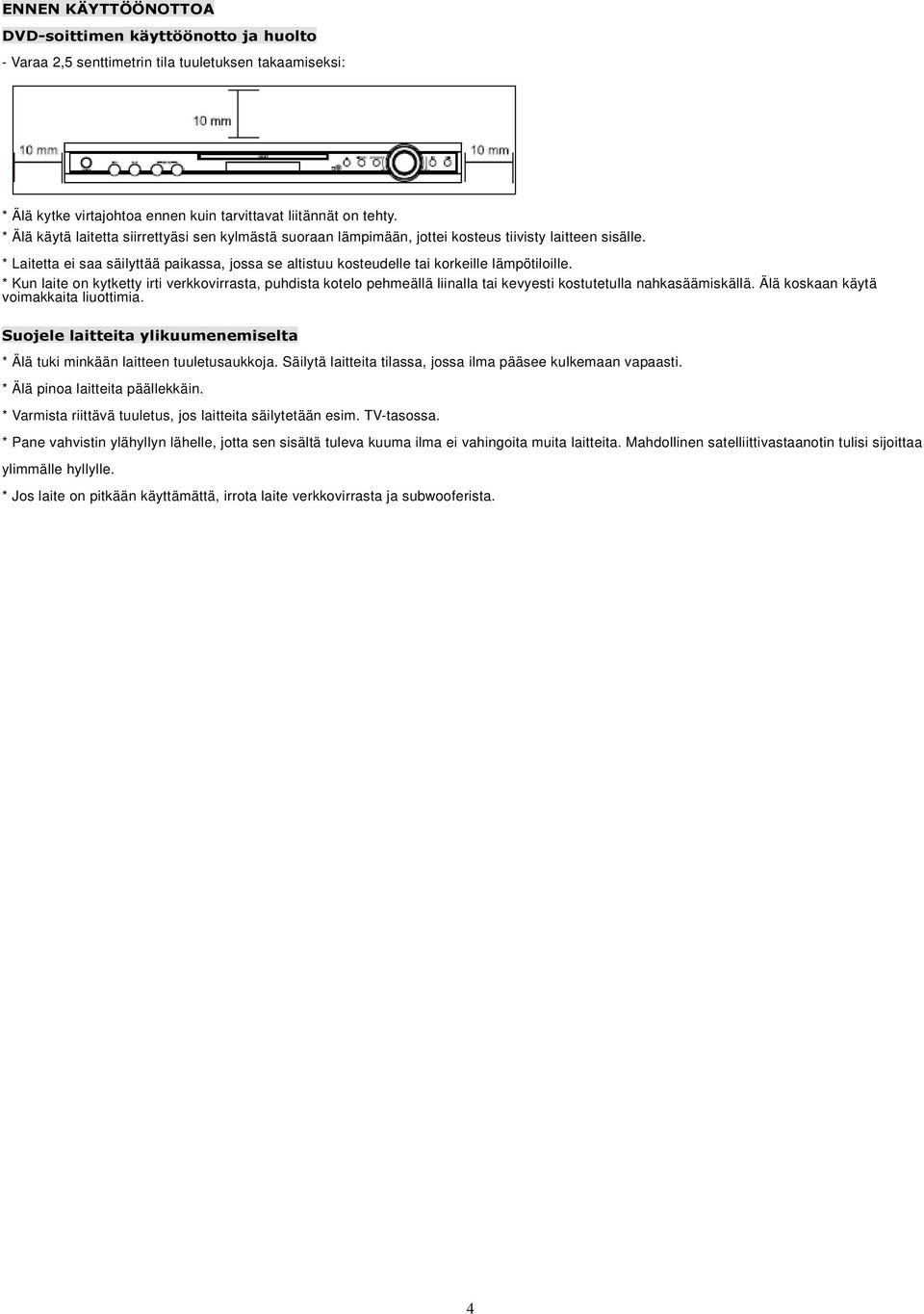

10 ENNEN KÄYTTÖÖNOTTOA DVD-soittimen käyttöönotto ja huolto - Varaa 2,5 senttimetrin tila tuuletuksen takaamiseksi: * Älä kytke virtajohtoa ennen kuin tarvittavat liitännät on tehty. * Älä käytä laitetta siirrettyäsi sen kylmästä suoraan lämpimään, jottei kosteus tiivisty laitteen sisälle. * Laitetta ei saa säilyttää paikassa, jossa se altistuu kosteudelle tai korkeille lämpötiloille. * Kun laite on kytketty irti verkkovirrasta, puhdista kotelo pehmeällä liinalla tai kevyesti kostutetulla nahkasäämiskällä. Älä koskaan käytä voimakkaita liuottimia. Suojele laitteita ylikuumenemiselta * Älä tuki minkään laitteen tuuletusaukkoja. Säilytä laitteita tilassa, jossa ilma pääsee kulkemaan vapaasti. * Älä pinoa laitteita päällekkäin. * Varmista riittävä tuuletus, jos laitteita säilytetään esim. TV-tasossa. * Pane vahvistin ylähyllyn lähelle, jotta sen sisältä tuleva kuuma ilma ei vahingoita muita laitteita. Mahdollinen satelliittivastaanotin tulisi sijoittaa ylimmälle hyllylle. * Jos laite on pitkään käyttämättä, irrota laite verkkovirrasta ja subwooferista. 4

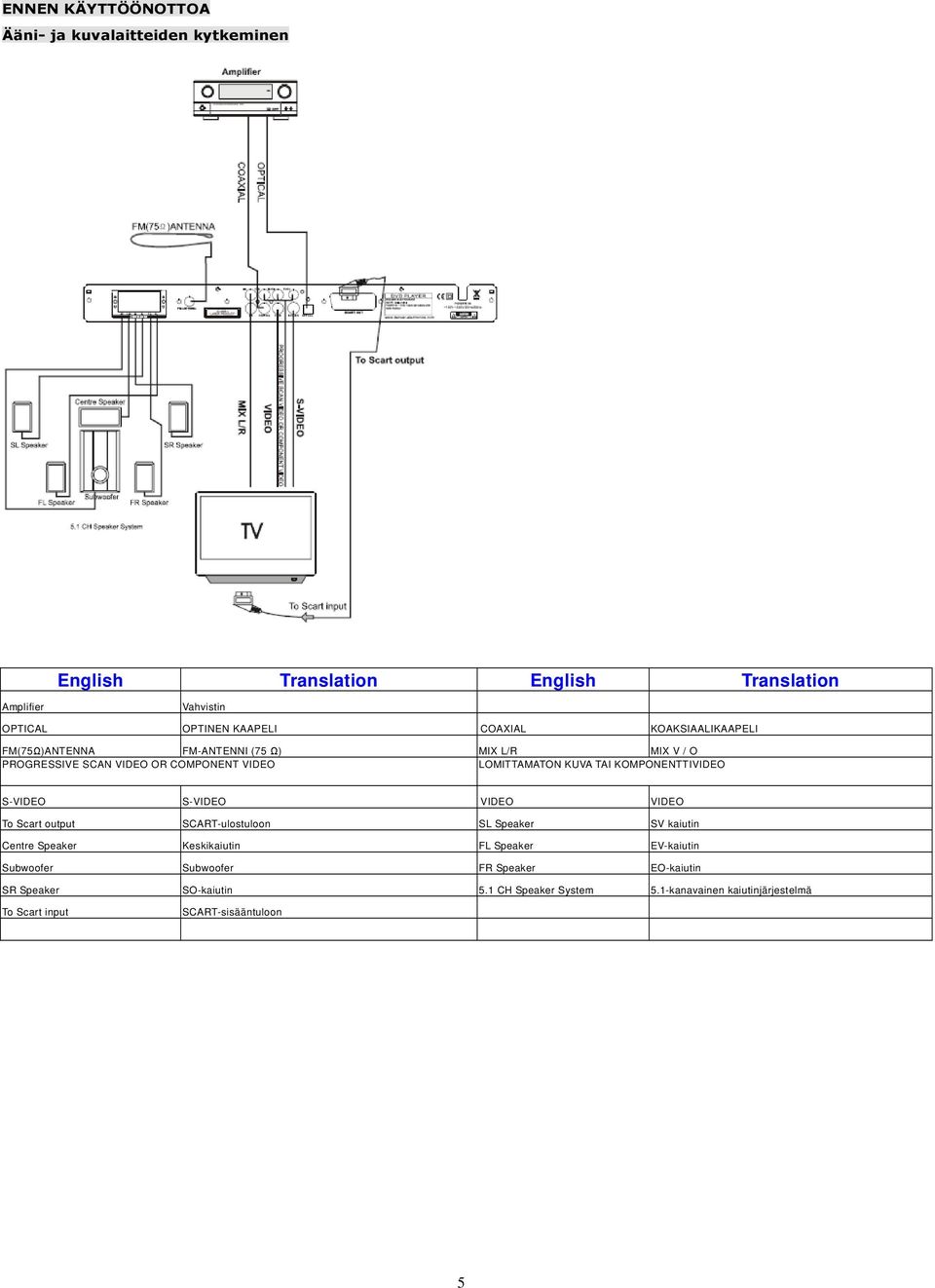

11 ENNEN KÄYTTÖÖNOTTOA Ääni- ja kuvalaitteiden kytkeminen English Translation English Translation Amplifier Vahvistin OPTICAL OPTINEN KAAPELI COAXIAL KOAKSIAALIKAAPELI FM(75Ω)ANTENNA FM-ANTENNI (75 Ω) MIX L/R MIX V / O PROGRESSIVE SCAN VIDEO OR COMPONENT VIDEO LOMITTAMATON KUVA TAI KOMPONENTTIVIDEO S-VIDEO S-VIDEO VIDEO VIDEO To Scart output SCART-ulostuloon SL Speaker SV kaiutin Centre Speaker Keskikaiutin FL Speaker EV-kaiutin Subwoofer Subwoofer FR Speaker EO-kaiutin SR Speaker SO-kaiutin 5.1 CH Speaker System 5.1-kanavainen kaiutinjärjestelmä To Scart input SCART-sisääntuloon 5

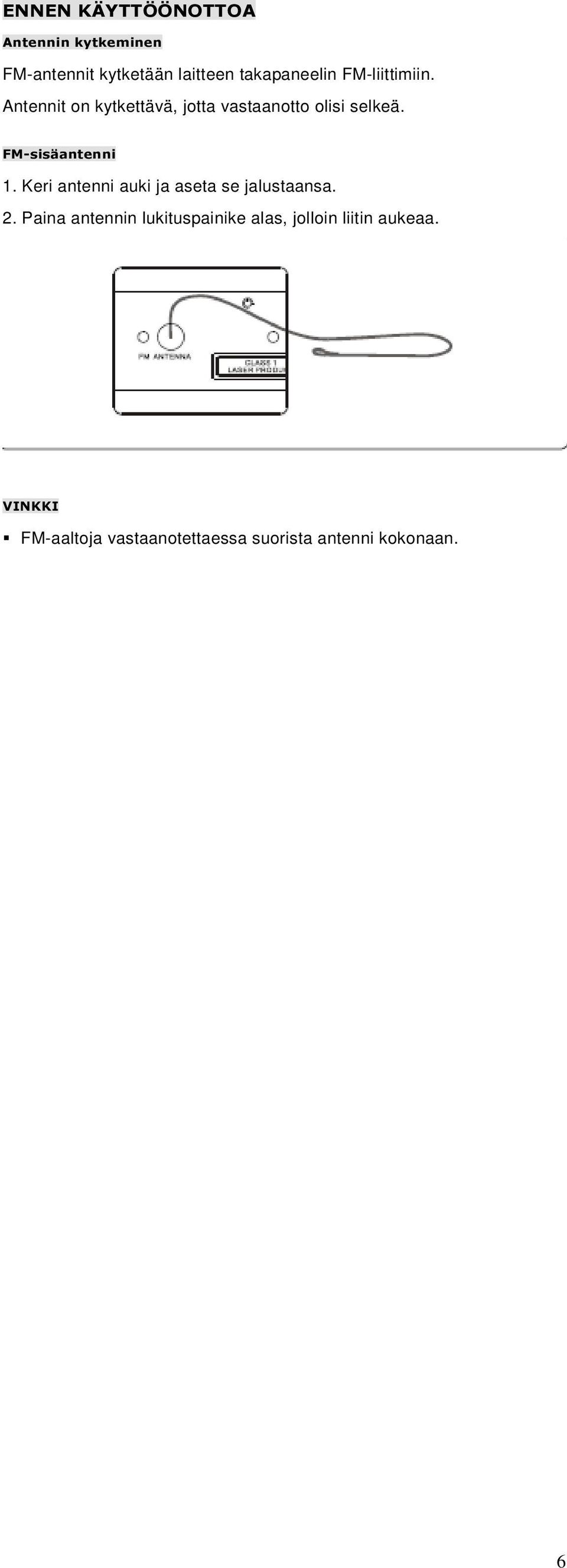

12 ENNEN KÄYTTÖÖNOTTOA Antennin kytkeminen FM-antennit kytketään laitteen takapaneelin FM-liittimiin. Antennit on kytkettävä, jotta vastaanotto olisi selkeä. FM-sisäantenni 1. Keri antenni auki ja aseta se jalustaansa. 2. Paina antennin lukituspainike alas, jolloin liitin aukeaa. VINKKI FM-aaltoja vastaanotettaessa suorista antenni kokonaan. 6

13 ENNEN KÄYTTÖÖNOTTOA Kaiuttimien kytkeminen Kaiuttimet Laitteeseen tarvitaan 6 kaiutinta (2 etukaiutinta, 1 keskikaiutin, 2 surround-kaiutinta ja 1 subwoofer) hyvien surround-efektien aikaansaamiseksi. Laitteeseen tarvitaan vähintään kaksi etukaiutinta (vasen ja oikea). Jos laitteeseen kytketään myös keskikaiutin, surround-kaiuttimet sekä subwoofer, saadaan parempi äänenlaatu. Keski- ja surround-kaiuttimien kytkeminen parantaa ääniefektejä. Subwooferin lisääminen taas parantaa matalien äänien kuuluvuutta. Jos käytetään pieniä kaiuttimia, on hyvä lisätä laitteeseen myös subwoofer, jotta matalat äänet ja kaikki tehosteet kuuluisivat moitteettomasti. Kaiuttimien johdot 1. Johto tarvitaan jokaiselle kaiuttimelle erikseen. Väännä kaiuttimen johdon kuorittua päätä noin 15 millimetrin (2/3 tuumaa) matkalta. Avaa liitin painamalla lukituspainike alas ja työnnä johdon pää paikalleen. Sulje liitin lukituspainikkeella. 2. Kaiuttimien kytkemisen helpottamiseksi liittimet on värikoodattu. * punaiseen liittimeen tulee + ja mustaan Liitä vasen ja oikea kaiutin DVD-soittimen punaiseen / mustaan liittimeen. Liitä keski- ja surround-kaiuttimet sekä subwoofer samoin. Kaiuttimien napaisuus Varmista kaiuttimia kytkiessäsi, että johtojen ja liitinten napaisuus on sama (kaiuttimen plus-johto on kytketty soittimen plus-liittimeen). Jos johdot ovat väärinpäin, äänessä on häiriöitä eikä matalia ääniä kuulu (out of phase -efekti) JOHTOJEN IRRONNEET SÄIKEET KOSKETTAVAT TOISIAAN (aiheuttaa oikosulun äänessä) JOHDOT KOSKETTAVAT TOISIAAN (aiheuttaa oikosulun äänessä) Subwooferin kytkeminen DVD-soittimessa voi käyttää useita erilaisia kaiuttimia ja subwoofereita. Lisätietoja osiossa Kaiuttimien hienosäätö 7

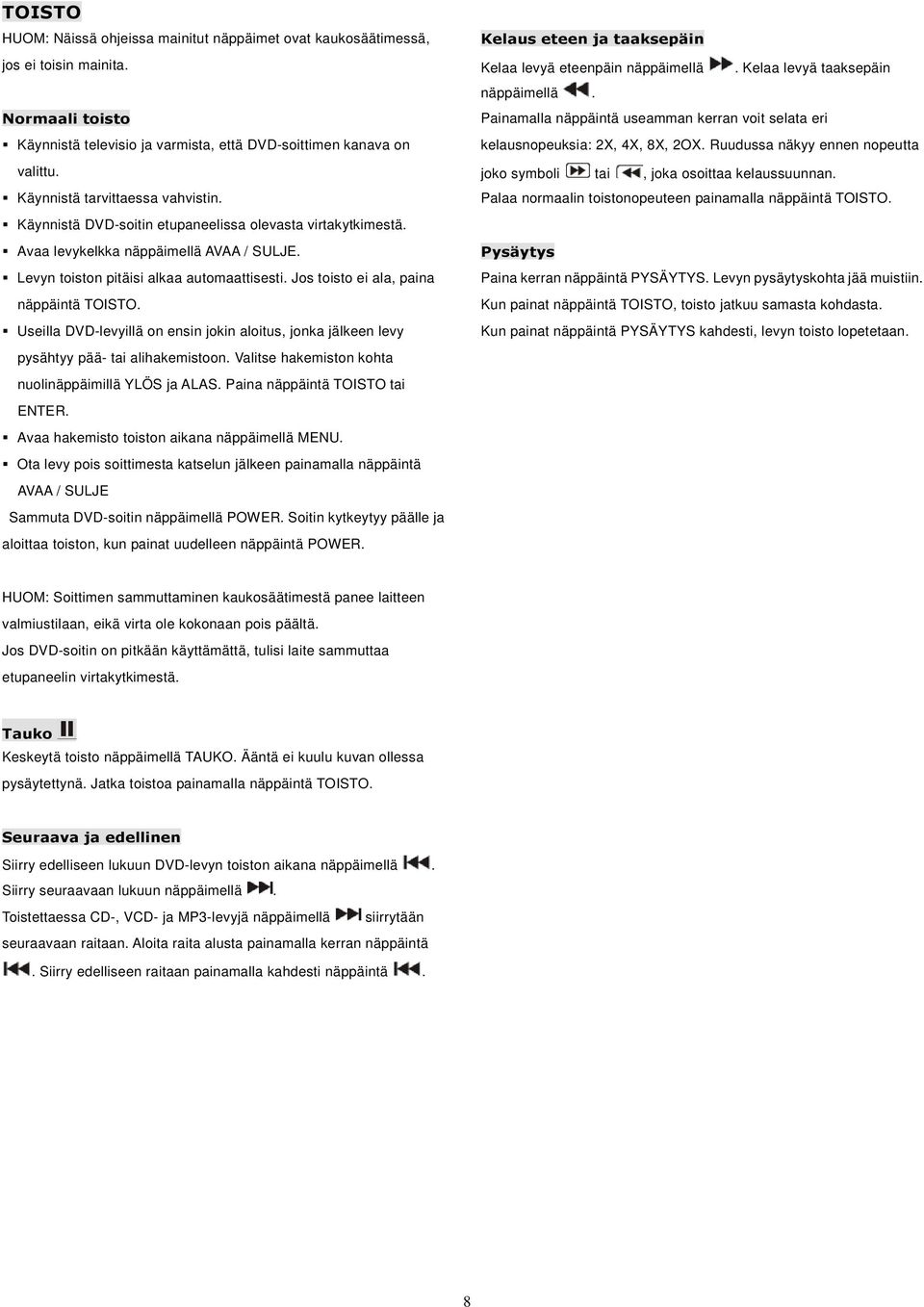

14 TOISTO HUOM: Näissä ohjeissa mainitut näppäimet ovat kaukosäätimessä, jos ei toisin mainita. Normaali toisto Käynnistä televisio ja varmista, että DVD-soittimen kanava on valittu. Käynnistä tarvittaessa vahvistin. Käynnistä DVD-soitin etupaneelissa olevasta virtakytkimestä. Avaa levykelkka näppäimellä AVAA / SULJE. Levyn toiston pitäisi alkaa automaattisesti. Jos toisto ei ala, paina näppäintä TOISTO. Useilla DVD-levyillä on ensin jokin aloitus, jonka jälkeen levy pysähtyy pää- tai alihakemistoon. Valitse hakemiston kohta nuolinäppäimillä YLÖS ja ALAS. Paina näppäintä TOISTO tai ENTER. Avaa hakemisto toiston aikana näppäimellä MENU. Ota levy pois soittimesta katselun jälkeen painamalla näppäintä AVAA / SULJE Sammuta DVD-soitin näppäimellä POWER. Soitin kytkeytyy päälle ja aloittaa toiston, kun painat uudelleen näppäintä POWER. Kelaus eteen ja taaksepäin Kelaa levyä eteenpäin näppäimellä. Kelaa levyä taaksepäin näppäimellä. Painamalla näppäintä useamman kerran voit selata eri kelausnopeuksia: 2X, 4X, 8X, 2OX. Ruudussa näkyy ennen nopeutta joko symboli tai, joka osoittaa kelaussuunnan. Palaa normaalin toistonopeuteen painamalla näppäintä TOISTO. Pysäytys Paina kerran näppäintä PYSÄYTYS. Levyn pysäytyskohta jää muistiin. Kun painat näppäintä TOISTO, toisto jatkuu samasta kohdasta. Kun painat näppäintä PYSÄYTYS kahdesti, levyn toisto lopetetaan. HUOM: Soittimen sammuttaminen kaukosäätimestä panee laitteen valmiustilaan, eikä virta ole kokonaan pois päältä. Jos DVD-soitin on pitkään käyttämättä, tulisi laite sammuttaa etupaneelin virtakytkimestä. Tauko Keskeytä toisto näppäimellä TAUKO. Ääntä ei kuulu kuvan ollessa pysäytettynä. Jatka toistoa painamalla näppäintä TOISTO. Seuraava ja edellinen Siirry edelliseen lukuun DVD-levyn toiston aikana näppäimellä. Siirry seuraavaan lukuun näppäimellä. Toistettaessa CD-, VCD- ja MP3-levyjä näppäimellä siirrytään seuraavaan raitaan. Aloita raita alusta painamalla kerran näppäintä. Siirry edelliseen raitaan painamalla kahdesti näppäintä. 8

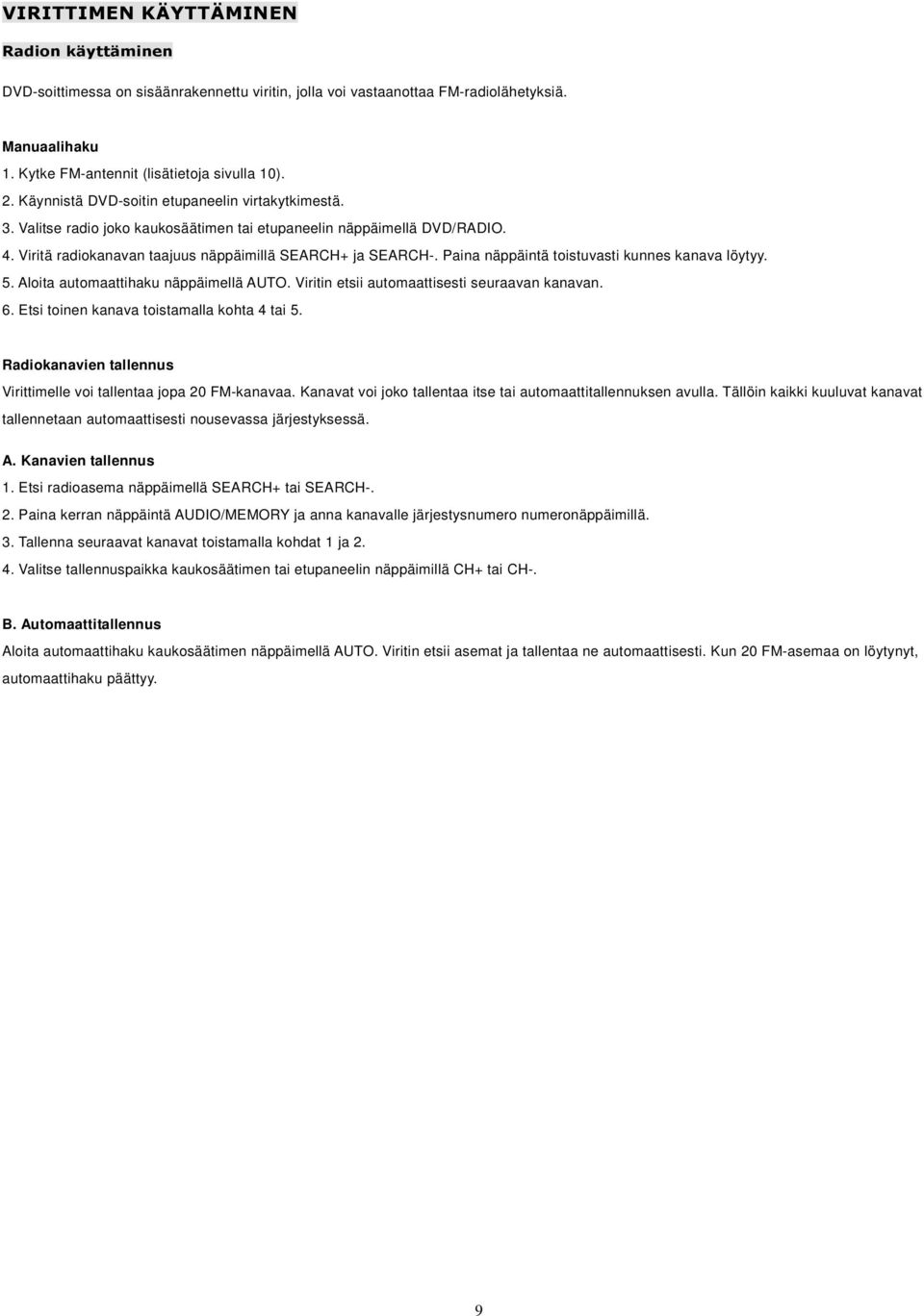

15 VIRITTIMEN KÄYTTÄMINEN Radion käyttäminen DVD-soittimessa on sisäänrakennettu viritin, jolla voi vastaanottaa FM-radiolähetyksiä. Manuaalihaku 1. Kytke FM-antennit (lisätietoja sivulla 10). 2. Käynnistä DVD-soitin etupaneelin virtakytkimestä. 3. Valitse radio joko kaukosäätimen tai etupaneelin näppäimellä DVD/RADIO. 4. Viritä radiokanavan taajuus näppäimillä SEARCH+ ja SEARCH-. Paina näppäintä toistuvasti kunnes kanava löytyy. 5. Aloita automaattihaku näppäimellä AUTO. Viritin etsii automaattisesti seuraavan kanavan. 6. Etsi toinen kanava toistamalla kohta 4 tai 5. Radiokanavien tallennus Virittimelle voi tallentaa jopa 20 FM-kanavaa. Kanavat voi joko tallentaa itse tai automaattitallennuksen avulla. Tällöin kaikki kuuluvat kanavat tallennetaan automaattisesti nousevassa järjestyksessä. A. Kanavien tallennus 1. Etsi radioasema näppäimellä SEARCH+ tai SEARCH-. 2. Paina kerran näppäintä AUDIO/MEMORY ja anna kanavalle järjestysnumero numeronäppäimillä. 3. Tallenna seuraavat kanavat toistamalla kohdat 1 ja Valitse tallennuspaikka kaukosäätimen tai etupaneelin näppäimillä CH+ tai CH-. B. Automaattitallennus Aloita automaattihaku kaukosäätimen näppäimellä AUTO. Viritin etsii asemat ja tallentaa ne automaattisesti. Kun 20 FM-asemaa on löytynyt, automaattihaku päättyy. 9

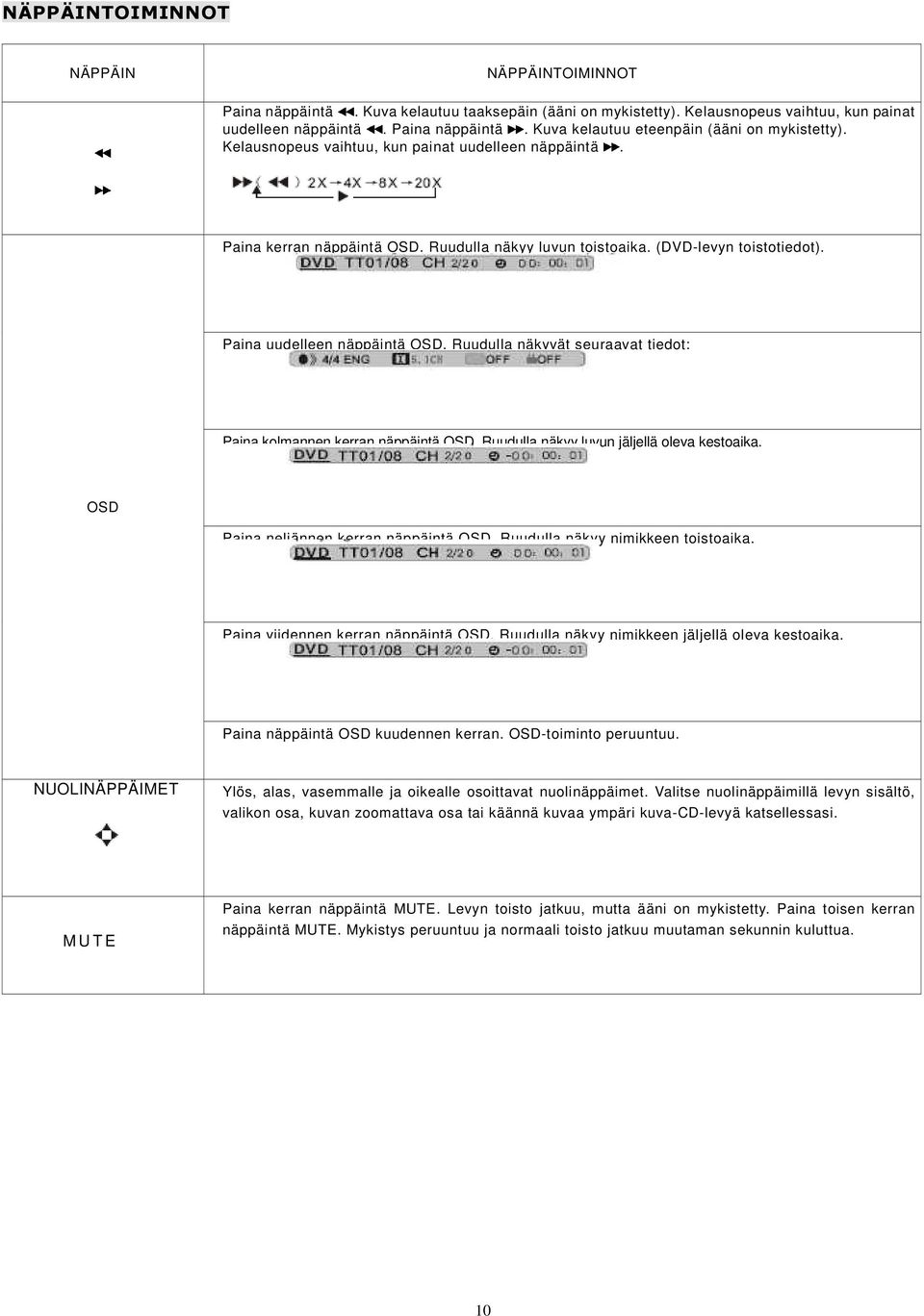

16 NÄPPÄINTOIMINNOT NÄPPÄIN NÄPPÄINTOIMINNOT Paina näppäintä. Kuva kelautuu taaksepäin (ääni on mykistetty). Kelausnopeus vaihtuu, kun painat uudelleen näppäintä. Paina näppäintä. Kuva kelautuu eteenpäin (ääni on mykistetty). Kelausnopeus vaihtuu, kun painat uudelleen näppäintä. Paina kerran näppäintä OSD. Ruudulla näkyy luvun toistoaika. (DVD-levyn toistotiedot). Paina uudelleen näppäintä OSD. Ruudulla näkyvät seuraavat tiedot: Paina kolmannen kerran näppäintä OSD. Ruudulla näkyy luvun jäljellä oleva kestoaika. OSD Paina neljännen kerran näppäintä OSD. Ruudulla näkyy nimikkeen toistoaika. Paina viidennen kerran näppäintä OSD. Ruudulla näkyy nimikkeen jäljellä oleva kestoaika. Paina näppäintä OSD kuudennen kerran. OSD-toiminto peruuntuu. NUOLINÄPPÄIMET Ylös, alas, vasemmalle ja oikealle osoittavat nuolinäppäimet. Valitse nuolinäppäimillä levyn sisältö, valikon osa, kuvan zoomattava osa tai käännä kuvaa ympäri kuva-cd-levyä katsellessasi. M U T E Paina kerran näppäintä MUTE. Levyn toisto jatkuu, mutta ääni on mykistetty. Paina toisen kerran näppäintä MUTE. Mykistys peruuntuu ja normaali toisto jatkuu muutaman sekunnin kuluttua. 10

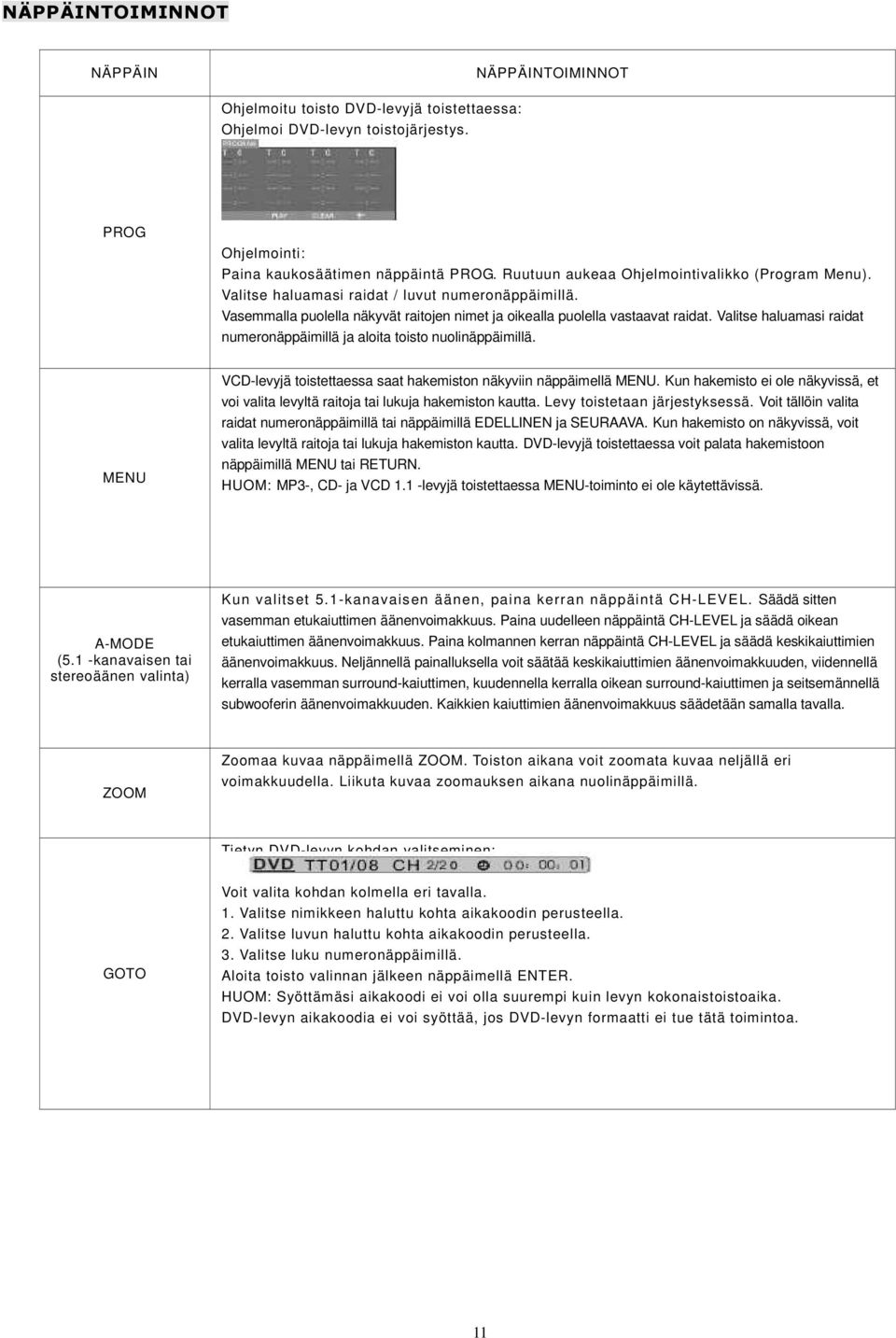

17 NÄPPÄINTOIMINNOT NÄPPÄIN NÄPPÄINTOIMINNOT Ohjelmoitu toisto DVD-levyjä toistettaessa: Ohjelmoi DVD-levyn toistojärjestys. PROG Ohjelmointi: Paina kaukosäätimen näppäintä PROG. Ruutuun aukeaa Ohjelmointivalikko (Program Menu). Valitse haluamasi raidat / luvut numeronäppäimillä. Vasemmalla puolella näkyvät raitojen nimet ja oikealla puolella vastaavat raidat. Valitse haluamasi raidat numeronäppäimillä ja aloita toisto nuolinäppäimillä. MENU VCD-levyjä toistettaessa saat hakemiston näkyviin näppäimellä MENU. Kun hakemisto ei ole näkyvissä, et voi valita levyltä raitoja tai lukuja hakemiston kautta. Levy toistetaan järjestyksessä. Voit tällöin valita raidat numeronäppäimillä tai näppäimillä EDELLINEN ja SEURAAVA. Kun hakemisto on näkyvissä, voit valita levyltä raitoja tai lukuja hakemiston kautta. DVD-levyjä toistettaessa voit palata hakemistoon näppäimillä MENU tai RETURN. HUOM: MP3-, CD- ja VCD 1.1 -levyjä toistettaessa MENU-toiminto ei ole käytettävissä. A-MODE (5.1 -kanavaisen tai stereoäänen valinta) Kun valitset 5.1-kanavaisen äänen, paina kerran näppäintä CH-LEVEL. Säädä sitten vasemman etukaiuttimen äänenvoimakkuus. Paina uudelleen näppäintä CH-LEVEL ja säädä oikean etukaiuttimen äänenvoimakkuus. Paina kolmannen kerran näppäintä CH-LEVEL ja säädä keskikaiuttimien äänenvoimakkuus. Neljännellä painalluksella voit säätää keskikaiuttimien äänenvoimakkuuden, viidennellä kerralla vasemman surround-kaiuttimen, kuudennella kerralla oikean surround-kaiuttimen ja seitsemännellä subwooferin äänenvoimakkuuden. Kaikkien kaiuttimien äänenvoimakkuus säädetään samalla tavalla. ZOOM Zoomaa kuvaa näppäimellä ZOOM. Toiston aikana voit zoomata kuvaa neljällä eri voimakkuudella. Liikuta kuvaa zoomauksen aikana nuolinäppäimillä. Tietyn DVD-levyn kohdan valitseminen: GOTO Voit valita kohdan kolmella eri tavalla. 1. Valitse nimikkeen haluttu kohta aikakoodin perusteella. 2. Valitse luvun haluttu kohta aikakoodin perusteella. 3. Valitse luku numeronäppäimillä. Aloita toisto valinnan jälkeen näppäimellä ENTER. HUOM: Syöttämäsi aikakoodi ei voi olla suurempi kuin levyn kokonaistoistoaika. DVD-levyn aikakoodia ei voi syöttää, jos DVD-levyn formaatti ei tue tätä toimintoa. 11

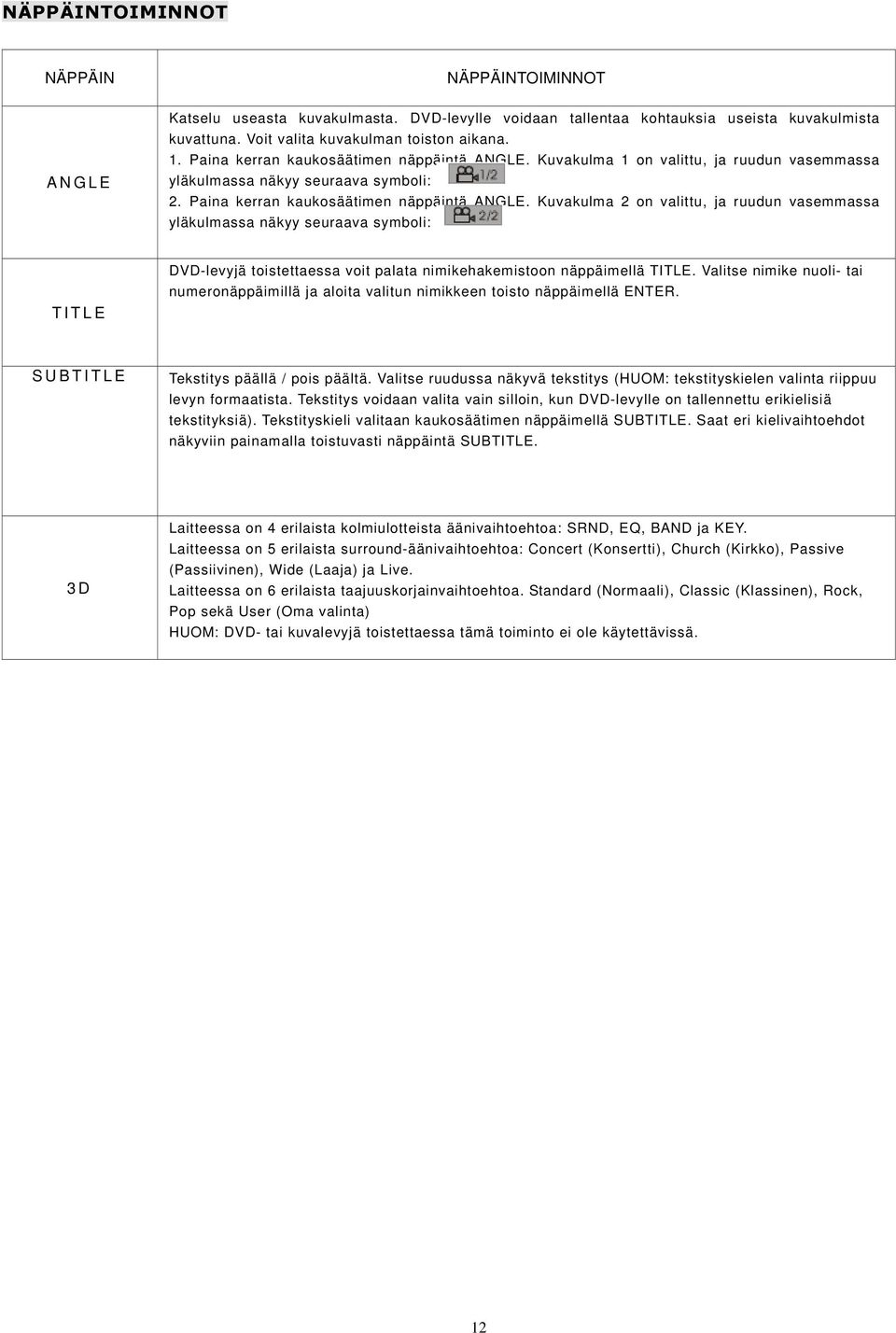

18 NÄPPÄINTOIMINNOT NÄPPÄIN A N G L E NÄPPÄINTOIMINNOT Katselu useasta kuvakulmasta. DVD-levylle voidaan tallentaa kohtauksia useista kuvakulmista kuvattuna. Voit valita kuvakulman toiston aikana. 1. Paina kerran kaukosäätimen näppäintä ANGLE. Kuvakulma 1 on valittu, ja ruudun vasemmassa yläkulmassa näkyy seuraava symboli: 2. Paina kerran kaukosäätimen näppäintä ANGLE. Kuvakulma 2 on valittu, ja ruudun vasemmassa yläkulmassa näkyy seuraava symboli: T I T L E DVD-levyjä toistettaessa voit palata nimikehakemistoon näppäimellä TITLE. Valitse nimike nuoli- tai numeronäppäimillä ja aloita valitun nimikkeen toisto näppäimellä ENTER. S U B T I T L E Tekstitys päällä / pois päältä. Valitse ruudussa näkyvä tekstitys (HUOM: tekstityskielen valinta riippuu levyn formaatista. Tekstitys voidaan valita vain silloin, kun DVD-levylle on tallennettu erikielisiä tekstityksiä). Tekstityskieli valitaan kaukosäätimen näppäimellä SUBTITLE. Saat eri kielivaihtoehdot näkyviin painamalla toistuvasti näppäintä SUBTITLE. 3 D Laitteessa on 4 erilaista kolmiulotteista äänivaihtoehtoa: SRND, EQ, BAND ja KEY. Laitteessa on 5 erilaista surround-äänivaihtoehtoa: Concert (Konsertti), Church (Kirkko), Passive (Passiivinen), Wide (Laaja) ja Live. Laitteessa on 6 erilaista taajuuskorjainvaihtoehtoa. Standard (Normaali), Classic (Klassinen), Rock, Pop sekä User (Oma valinta) HUOM: DVD- tai kuvalevyjä toistettaessa tämä toiminto ei ole käytettävissä. 12

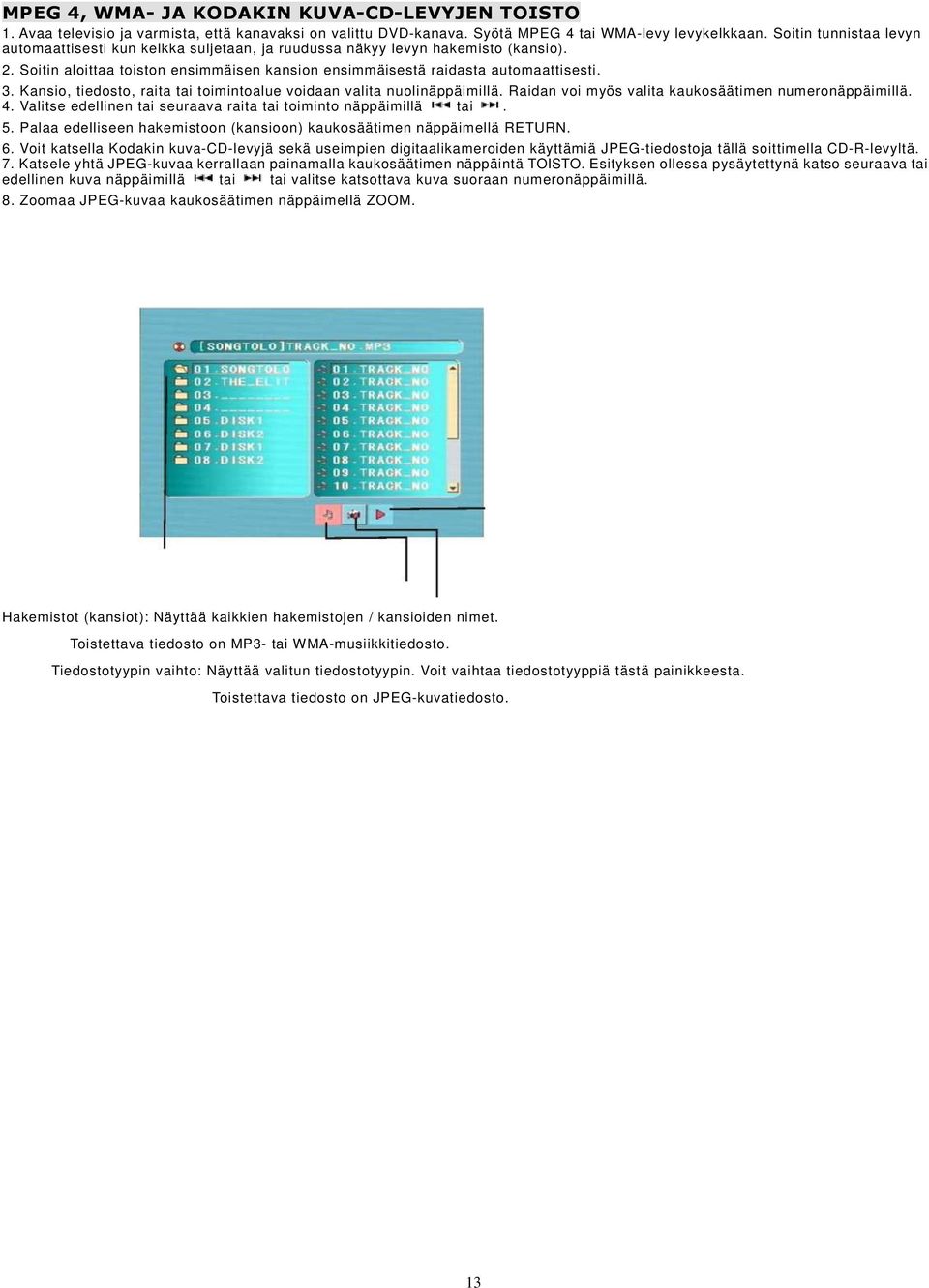

19 MPEG 4, WMA- JA KODAKIN KUVA-CD-LEVYJEN TOISTO 1. Avaa televisio ja varmista, että kanavaksi on valittu DVD-kanava. Syötä MPEG 4 tai WMA-levy levykelkkaan. Soitin tunnistaa levyn automaattisesti kun kelkka suljetaan, ja ruudussa näkyy levyn hakemisto (kansio). 2. Soitin aloittaa toiston ensimmäisen kansion ensimmäisestä raidasta automaattisesti. 3. Kansio, tiedosto, raita tai toimintoalue voidaan valita nuolinäppäimillä. Raidan voi myös valita kaukosäätimen numeronäppäimillä. 4. Valitse edellinen tai seuraava raita tai toiminto näppäimillä tai. 5. Palaa edelliseen hakemistoon (kansioon) kaukosäätimen näppäimellä RETURN. 6. Voit katsella Kodakin kuva-cd-levyjä sekä useimpien digitaalikameroiden käyttämiä JPEG-tiedostoja tällä soittimella CD-R-levyltä. 7. Katsele yhtä JPEG-kuvaa kerrallaan painamalla kaukosäätimen näppäintä TOISTO. Esityksen ollessa pysäytettynä katso seuraava tai edellinen kuva näppäimillä tai tai valitse katsottava kuva suoraan numeronäppäimillä. 8. Zoomaa JPEG-kuvaa kaukosäätimen näppäimellä ZOOM. Hakemistot (kansiot): Näyttää kaikkien hakemistojen / kansioiden nimet. Toistettava tiedosto on MP3- tai WMA-musiikkitiedosto. Tiedostotyypin vaihto: Näyttää valitun tiedostotyypin. Voit vaihtaa tiedostotyyppiä tästä painikkeesta. Toistettava tiedosto on JPEG-kuvatiedosto. 13

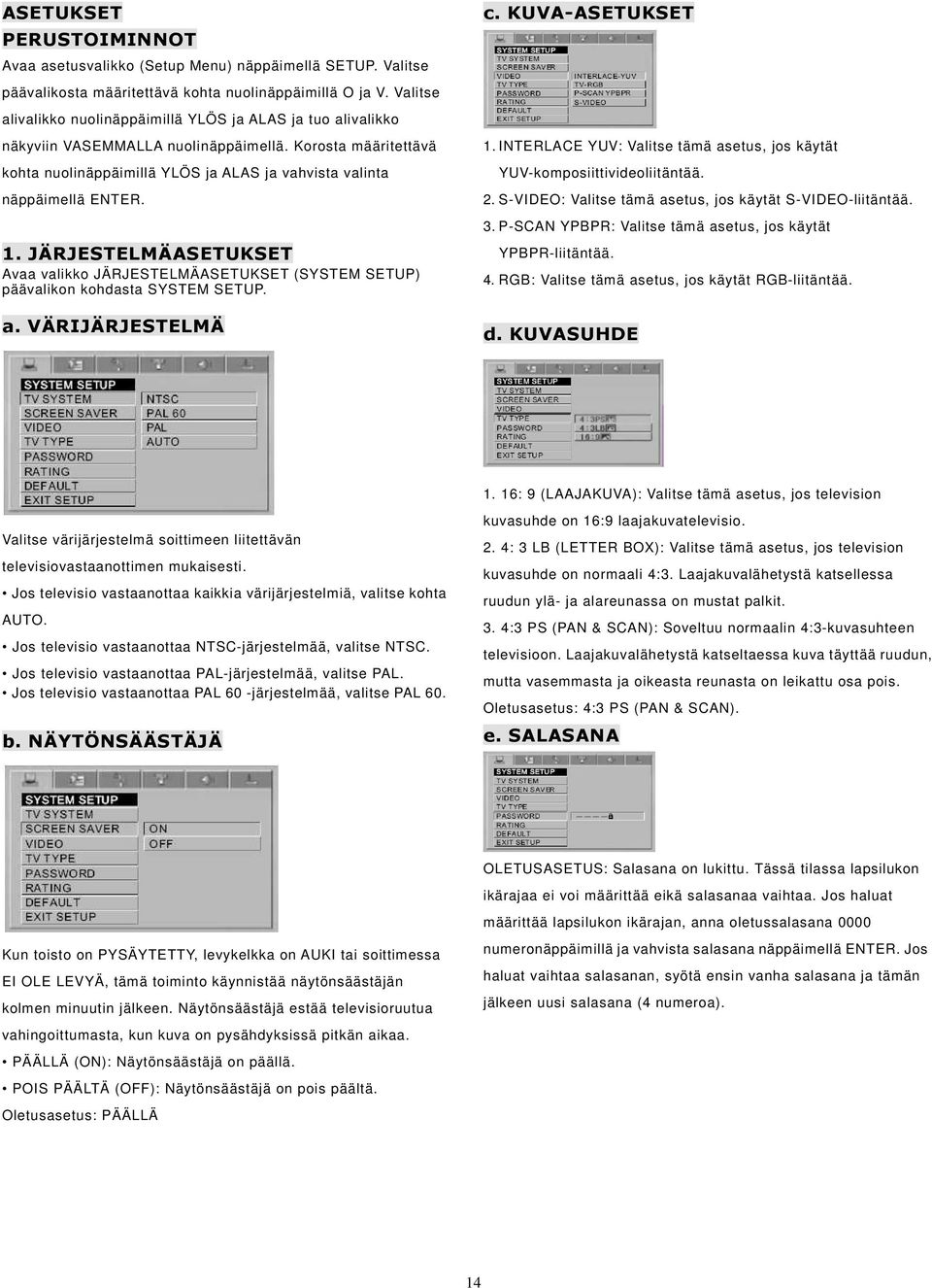

20 ASETUKSET PERUSTOIMINNOT Avaa asetusvalikko (Setup Menu) näppäimellä SETUP. Valitse päävalikosta määritettävä kohta nuolinäppäimillä O ja V. Valitse alivalikko nuolinäppäimillä YLÖS ja ALAS ja tuo alivalikko näkyviin VASEMMALLA nuolinäppäimellä. Korosta määritettävä kohta nuolinäppäimillä YLÖS ja ALAS ja vahvista valinta näppäimellä ENTER. 1. JÄRJESTELMÄASETUKSET Avaa valikko JÄRJESTELMÄASETUKSET (SYSTEM SETUP) päävalikon kohdasta SYSTEM SETUP. a. VÄRIJÄRJESTELMÄ c. KUVA-ASETUKSET 1. INTERLACE YUV: Valitse tämä asetus, jos käytät YUV-komposiittivideoliitäntää. 2. S-VIDEO: Valitse tämä asetus, jos käytät S-VIDEO-liitäntää. 3. P-SCAN YPBPR: Valitse tämä asetus, jos käytät YPBPR-liitäntää. 4. RGB: Valitse tämä asetus, jos käytät RGB-liitäntää. d. KUVASUHDE 1. 16: 9 (LAAJAKUVA): Valitse tämä asetus, jos television Valitse värijärjestelmä soittimeen liitettävän televisiovastaanottimen mukaisesti. Jos televisio vastaanottaa kaikkia värijärjestelmiä, valitse kohta AUTO. Jos televisio vastaanottaa NTSC-järjestelmää, valitse NTSC. Jos televisio vastaanottaa PAL-järjestelmää, valitse PAL. Jos televisio vastaanottaa PAL 60 -järjestelmää, valitse PAL 60. b. NÄYTÖNSÄÄSTÄJÄ kuvasuhde on 16:9 laajakuvatelevisio. 2. 4: 3 LB (LETTER BOX): Valitse tämä asetus, jos television kuvasuhde on normaali 4:3. Laajakuvalähetystä katsellessa ruudun ylä- ja alareunassa on mustat palkit. 3. 4:3 PS (PAN & SCAN): Soveltuu normaalin 4:3-kuvasuhteen televisioon. Laajakuvalähetystä katseltaessa kuva täyttää ruudun, mutta vasemmasta ja oikeasta reunasta on leikattu osa pois. Oletusasetus: 4:3 PS (PAN & SCAN). e. SALASANA OLETUSASETUS: Salasana on lukittu. Tässä tilassa lapsilukon ikärajaa ei voi määrittää eikä salasanaa vaihtaa. Jos haluat määrittää lapsilukon ikärajan, anna oletussalasana 0000 Kun toisto on PYSÄYTETTY, levykelkka on AUKI tai soittimessa EI OLE LEVYÄ, tämä toiminto käynnistää näytönsäästäjän kolmen minuutin jälkeen. Näytönsäästäjä estää televisioruutua vahingoittumasta, kun kuva on pysähdyksissä pitkän aikaa. PÄÄLLÄ (ON): Näytönsäästäjä on päällä. POIS PÄÄLTÄ (OFF): Näytönsäästäjä on pois päältä. Oletusasetus: PÄÄLLÄ numeronäppäimillä ja vahvista salasana näppäimellä ENTER. Jos haluat vaihtaa salasanan, syötä ensin vanha salasana ja tämän jälkeen uusi salasana (4 numeroa). 14

21 ASETUKSET f. LAPSILUKKO b. ÄÄNIRAIDAN KIELI Valitse nuolinäppäimillä kohta AUDIO LANG ja vahvista valinta Jos levyyn on tallennettu ikärajatoiminto, voit tässä kohdassa määritellä ikärajan, jonka ylittäviä levyjä ei toisteta. (1) Ikäraja voidaan asettaa tasolle ADULT (AIKUISET) tai KID SAFE (VAIN LAPSILLE SALLITUT ELOKUVAT NÄYTETÄÄN). (2) Valinnalla VIEW ALL (NÄYTÄ KAIKKI) lapsilukkotoiminto peruuntuu. Oletusasetus: VIEW ALL HUOM: Voit asettaa lapsilukon vain salasanan ollessa aktivoituna. näppäimellä ENTER. Voit valita kahdeksasta kielestä: Italian (Italia), English (englanti), Danish (tanska), Polish (puola), Spanish (espanja), Portuguese (portugali), German (saksa) ja Swedish (ruotsi). c. TEKSTITYKSEN KIELI g. OLETUSASETUKSET Valitse nuolinäppäimillä kohta SUBTITLE LANG ja vahvista valinta näppäimellä ENTER. Voit valita kahdeksasta vaihtoehdosta: Swedish (ruotsi), English (englanti), Danish (tanska), Polish (puola), Spanish (espanja), Portuguese Valitsemalla kohdan RESTORE (PALAUTA), kaikkien asetusten oletusasetukset palautuvat. 2. KIELIASETUKSET a. NÄYTTÖVALIKON KIELI (portugali), German (saksa) ja OFF (pois päältä). d. HAKEMISTON KIELI Valitse nuolinäppäimillä kohta MENU LANG ja vahvista valinta Valitse nuolinäppäimillä kohta OSD LANGUAGE ja vahvista valinta näppäimellä ENTER. Voit valita neljästä kielestä: Swedish (ruotsi), English (englanti), Danish (tanska), Portuguese (portugali) ja German (saksa). näppäimellä ENTER. Voit valita kahdeksasta kielestä: Italian (Italia), English (englanti), Danish (tanska), Polish (puola), Spanish (espanja), Portuguese (portugali), German (saksa) ja Swedish (ruotsi). HUOM: Tämä toiminto on käytössä vain, jos DVD-levylle on tallennettu yllä mainitut kielet. Jos valittu kieli ei ole käytettävissä, näytetään DVD-levylle tallennettu oletuskieli. 15

22 ASETUKSET e. MP4-LEVYJEN KIELI 3. ÄÄNIASETUKSET a. ÄÄNEN ULOSTULO Valitse nuolinäppäimillä kohta MP4 LANG ja vahvista valinta näppäimellä ENTER. Voit valita kahdesta kieliasetuksesta: CENTRAL EU (KESKI-EUROOPPA) ja WESTERN EU (LÄNSI-EUROOPPA). Lisähuomautus: MP4-levyjen kielivalintaa käytetään ulkoisten tekstitysten (.srt-,.sub- ja.txt-formaattien) kanssa. Valitse CENTRAL EU koodille 1250 (Itä-Eurooppa) ja WESTERN EU koodille 1252 (Länsi-Eurooppa). Tällöin kieleen kuuluvat erikoiskirjaimet näkyvät oikein. Valitse nuolinäppäimillä kohta AUDIO OUT ja vahvista valinta näppäimellä ENTER. Voit valita 3 vaihtoehdosta: SPDIF/OFF (POIS PÄÄLTÄ), SPDlF/RAW ja SPDIF/PCM. l. SPDIF/OFF: Signaalin ulostulo pois päältä koaksiaali- ja optiselle kaapelille. 2.SPDIF/RAW: Kun laite on kytketty 5.1-kanavaiseen vahvistimeen koaksiaali- tai optisella kaapelilla, valitse tämä asetus. Kun toistettava levy on DOLBY- tai MPEG-formaatissa, koaksiaalitai optinen ulostulosignaali on formaattia RAW DOLBY- ja MPEG-formaateille sovellettuna. Tällöin liitetyssä vahvistimessa tulisi olla DOLBY- ja MPEG-dekoodaus. SPDIF/PCM: Kun laite liitetään digitaaliseen stereovahvistimeen, valitse tämä asetus. Kun toistettava levy on DOLBY- tai MPEG-formaatissa, koaksiaali- tai optinen ulostulosignaali on formaatissa kaksikanavainen PCM. b. MIKROFONIN ASETUKSET Voit valita kahdesta vaihtoehdosta. Valinnalla AUTO mikrofoni on päällä ja valinnalla OFF pois päältä. Oletusasetus on OFF. 16

23 ASETUKSET 4. ÄÄNIASETUKSET a. KIRKKAUS 5. KAIUTTIMIEN ASETUKSET a. DOWNMIX Säädä kuvan kirkkautta nuolinäppäimillä. b. KONTRASTI Säädä kuvan kontrastia nuolinäppäimillä. c. SÄVY 1. LT/RT: Valitse tämä vaihtoehto, kun toistettava levy on tallennettu DOLBY STEREO -äänen kanssa. Laitteen sisäänrakennettu dekooderi purkaa äänisignaalin ja toistaa äänen korkeatasoisena elokuvaäänenä. 2. STEREO 5.1-kanavaisessa äänijärjestelmässä ääni jaetaan OIKEAAN ja VASEMPAAN linjaan. Kaksikanavaisessa äänijärjestelmässä kuuluu normaali stereoääni. 3. VSS: Kun toistettava levy on tallennettu 5.1-kanavaisella äänijärjestelmällä, Virtual Surround Sound -ääni kuuluu pääkaiuttimista CH: 5.1-kanavainen ääni otetaan käyttöön tällä asetuksella. b. SUBWOOFER Säädä kuvan värisävyjä nuolinäppäimillä. d. VÄRIKYLLÄISYYS Voit valita kahdesta vaihtoehdosta: ON (PÄÄLLÄ) / OFF (POIS PÄÄLTÄ) Valinnalla ON ääni kuuluu subwooferista ja valinnalla OFF subwoofer on mykistetty. c. KESKIKAIUTTIMEN VIIVE Säädä kuvan värikylläisyyttä nuolinäppäimillä. Voit säätää keskikaiuttimen viivettä. 17

24 ASETUKSET d. TAKAKAIUTTIMIEN VIIVE b. DYNAAMINEN ALUE Voit säätää takakaiuttimien viivettä. e. ETUKAIUTTIMET Jos valitsit edellisessä kohdassa asetuksen LINE OUT, säädä tämän asetuksen avulla tiivistyksen määrää. Erilaiset tiivistysmäärät muuttavat signaalia. Valinnalla FULL äänenvoimakkuus on pienin ja valinnalla OFF äänenvoimakkuus on maksimissa. HUOM: Tämä toiminto on käytettävissä vain, jos DOWNMIX-kohdassa on valittu asetus OFF. c. KAKSOISMONO Tässä kohdassa voit valita kahdesta vaihtoehdosta: large (korkea) tai small (matala). Valinnalla LARGE etukaiuttimien äänenvoimakkuus on korkea. Valinnalla SMALL etukaiuttimien äänenvoimakkuus on matala. 6. DIGITAALISEN ÄÄNEN ASETUKSET a. OP-TILA Tässä kohdassa voit määritellä oikealta ja vasemmalta kuuluvaa ääntä. Vaihtoehtoja on neljä: STEREO, MONO LEFT (MONO VASEN), MONO RIGHT (MONO OIKEA) sekä MIX MONO. Tämä asetus on tarkoitettu käytettäväksi pääasiassa AC-3 KARAOKE -toiminnon kanssa. 1. LINE OUT: Laite tiivistää ulostulevan signaalin lineaariseksi ääneksi. Tällöin äänenvoimakkuus on pienempi. Valinta soveltuu käytettäväksi illalla. 2. RF REMOD: Äänenvoimakkuus on korkeampi. Valinta soveltuu käytettäväksi päivällä. 18

25 VIANETSINTÄ Käy läpi alla oleva lista vian korjaamiseksi ennen laitteen viemistä huoltoon. Vika Mahdollinen syy Korjausehdotus virtajohtoa ei ole kytketty seinään. Kiinnitä virtajohto Ei virtaa Sulake on palanut. Vaihda sulake Ei kuvaa Asetukset on määritelty väärin Videokaapeli ei ole kunnolla kiinni Valitse oikeat asetukset Kiinnitä videokaapeli Ei ääntä Äänikaapeli ei ole kunnolla kiinni Äänilähde on määritelty väärin Kiinnitä äänikaapeli Valitse oikea äänilähde Ääniasetukset on määritelty väärin Valitse oikeat asetukset Kuvassa on häiriöitä Levy on likainen Puhdista levy Kuva on epävakaa tai siinä on häiriöitä Kelaus eteen tai taaksepäin on päällä Kopioinnin esto vaikuttaa kuvan laatuun Kelauksen aikana saattaa esiintyä vähäisiä häiriöitä. Tämä on normaalia. Kytke DVD-soitin suoraan televisioon. Toisto ei ala Laitteessa ei ole levyä Syötä levy laitteeseen Levy on huonolaatuinen Puhdista tai vaihda levy Levy on ylösalaisin Pane levy levykelkkaan oikein päin Levy on likainen Puhdista levy Valikko on auki Lapsilukko on päällä Poistu valikosta näppäimellä SETUP Ota lapsilukko pois päältä tai vaihda lapsilukon asetuksia. Näppäimet eivät toimi Virtapiikki tai jokin muu sähköinen häiriö. Sammuta ja kytke uudestaan päälle laitteen virta Kaukosäädin ei toimi Kaukosäädin ei ole suunnattu sensoriin Suuntaa kaukosäädin sensoriin Kaukosäädintä käytetään liian kaukana soittimesta Käytä kaukosäädintä enintään 7 metrin päässä soittimesta Paristojen varaus on heikko Vaihda paristot Viritin ei löydä kanavia Antennia ei ole kiinnitetty kunnolla Kiinnitä antenni Lähteeksi ei ole valittu viritintä Vaihda lähteeksi viritin 19

26 TEKNISET TIEDOT Tyyppi Malli Värijärjestelmät Levytyypit MPEG4-/DVD-soitin DRS-1218 NTSC / PAL 60 / PAL / AUTO MPEG4, DVD, VCD, CD, SVCD, CD-R, CD-RW, KODAKIN KUVA-CD. Kuvan ominaisuudet Resoluutio Kuvan signaali / kohinasuhde 500 juovaa 56 db Äänen ominaisuudet Taajuusvaste Äänen signaali / kohinasuhde Dynaaminen vaihteluväli 20 Hz - 20 khz (± 3 db) 45dB 45dB Häiriöt < 0.1% D/A muunnin 96 khz / 24 bit Ulostulot Kuvan ulostulo 1 Vp-p (75 Ω) S-Video-ulostulo Y: 1 Vp-p (75 Ω) C: 0,3 Vp-p (75 Ω) Äänen ulostulo Digitaalisen äänen ulostulo AC-3 2,0 V + 0,0 V / -1,0 V Koaksiaali- tai optinen kaapeli 5.1-kanavainen ulostulo Kaiuttimien antoteho 30 W + 15W x 5 FM taajuusasteikko 87.5 MHz - 108,0 MHz 20

27 TERMIEN SELITYKSIÄ TITLE (NIMIKE) DVD-levyn nimikkeen alla on yleensä useita elokuvia. Nimike voi myös viitata kuvien tai raitojen jaotteluun. Levyn jokaisella nimikkeellä on oma järjestysnumero. CHAPTER (LUKU) Elokuvan kohtaukset on yleensä jaoteltu lukuihin, jotta ne löytyisivät helpommin. TRACK (RAITA) Levyn eri segmenttejä on voitu jakaa raitoihin, jotta ne löytyisivät helpommin. CODEC (KOODEKKI) Ohjelmistoajuri, jota käytetään analogisesta lähteestä digitaaliseksi muunnetun kuvan pakkaamiseen ja purkuun. COMPONENT VIDEO (KOMPONENTTIVIDEO) Komponenttivideolla saavutetaan korkein DVD-kuvan laatu. Komponenttivideo on kolmijohtoinen järjestelmä, jonka eri johdot siirtävät joko RGB- tai värierottelusignaaleja. DVD-laitteissa kuva on värieroteltu. Värierotelluissa signaaleissa käytetään värikomponentteja ilman kirkkauskomponenttia. Komponenttivideota pidetään yleensä S-Videota parempana kuvansiirtotapana, ja suurin osa DVD-laitteista käyttää sitä. Komponenttivideon etuihin kuuluu parempi värien tarkkuus sekä värivuotojen vähäisyys. COMPOSITE VIDEO (KOMPOSIITTIVIDEO) Komposiittivideolla tarkoitetaan analogista signaalia, joka yhdistää kirkkaussignaalin (musta ja valkoinen) sekä värisignaalin. Komposiittivideo on standardi kuvansiirtomuoto TV:n, VHS:n ja laserlevyn kuvissa. Kaikissa DVD-soittimissa on tämä ulostulo. S-Video-kaapelilla saadaan hyvä kuvanlaatu kun taas komponenttivideolla saadaan paras kuvanlaatu. SPDIF SPDIF tulee sanoista Sony/Philips Digital Interface. SPDIF:ää käytetään standardina digitaalisten tietojen (kuten Dolby Digital -äänen) siirtämiseen viihde-elektroniikassa. Joko 75 ohmin koaksiaalikaapelia tai TOSILINK optista kaapelia voidaan käyttää tiedonsiirtoon. SCART Televisioissa, videolaitteissa ja DVD-soittimissa käytetty AV-liitin, joka on standardi Euroopassa. DVD Digital Video Disc tai Digital Versatile Disc (digitaalinen video- / monikäyttölevy). Kuusituumainen levy, jolle voidaan tallentaa suuria määriä tietoja: jopa 4,7, 8,5, 9,4 tai 17 Gb tietoa. DVD-soittimet käyttävät MPEG2-kuvanpakkausmuotoa ja Dolby Digital -äänijärjestelmää. 21

28 TERMIEN SELITYKSIÄ VIDEO CD (VCD) Digitaalinen videoformaatti, joka käyttää MPEG1-koodausta. Yleensä DVD-soittimet tukevat tätä formaattia. VHS:n tasoisen kuvanlaadun ja vähäisen tallennuskapasiteetin vuoksi VCD-levyt eivät ole saavuttaneet suosiota. MPEG-4 MPEG-standardin kehittäjät esittelivät MPEG4-standardin vuonna 1994 tarkoituksenaan vastata tietoliikenne-, tietokone- sekä viihdealan kasvaviin tarpeisiin. MPEG4:n haluttiin standardisoivan audiovisuaalisen tiedon koodaamisessa käytetyt algoritmit ja työkalut ja saada tiedoista joustavammin esitettäviä. Näin myös pystyttiin vastaamaan tulevaisuuden multimedia-ohjelmistojen ja -laitteiden kehityksen luomiin haasteisiin. Luotu virheherkkiin ympäristöihin - Audiovisuaalinen multimedia siirretään ja sitä käytetään erilaisissa tietoverkoissa, myös kannettavissa laitteissa, jotka ovat herkkiä häiriöille. MPEG4-standardi toimii luotettavasti kaikissa tietoverkoissa. Vaikka MPEG4-standardit eivät ole riippuvaisia tietoverkoista (fyysisistä kerroksista), niiden audiovisuaalisen tiedon koodauksessa käytettyjen algoritmien ja työkalujen on sopeuduttava tietoverkkojen kummallisuuksiin. Interaktiivinen toimivuus - Tulevaisuuden multimediaohjelmistot vaativat interaktiivisia toimintoja käyttäjien tarpeiden mukaisesti. Erityisesti joustava, interaktiivinen audiovisuaalisten tietojen käsittely ja muokkaus on tärkeää. On ennustettu, että pelkän äänen ja kuvan välittämisen lisäksi käyttäjällä on tulevaisuudessa mahdollisuus käsitellä audiovisuaalisia tietoja erittäin joustavasti. Luonnollisten ja synteettisten tietojen koodaus - Seuraavan sukupolven grafiikkaprosessoreilla voi luoda multimediaa, joka esitetään paitsi pikseliperusteisena äänenä ja kuvana, myös synteettisen äänen tai puheen kanssa tallennettuna. MPEG4-standardi auttaa sekä pikseliperusteisen että synteettisen tiedon tehokkaassa ja joustavassa koodauksessa ja tallennuksessa. Pakkaustehokkuus - Audiovisuaalisten tietojen tallennuksessa ja siirrossa tehokas koodaus eli rekonstruoidun datan hyvä laatu on tärkeää. Parannettu koodaustehokkuus, erityisesti matalilla nopeuksilla (alle 64 kb/s) on jatkossakin tärkeä ominaisuus, jota MPEG4-videostandardi tukee. MPEG4-standardille tarkoitetut nopeudet ovat 5-64 kb/s kannettaville ja PSTN-videosovelluksille sekä jopa 2 Mb/s TV- ja elokuvasovelluksille. MPEG4-standardia tukevia ja sen vaatimuksiin vastaavia koodaustoimintoja on kehitetty tai on kehitteillä seitsemän. Vaatimuksissa määritellään pääkohdat sisällön interaktiivisuuden, tiedon pakkauksen ja tiedon saatavilla olon suhteen. 22

29 Ympäristönsuojeluohjeet Älä hävitä laitetta sen elinkaaren päätyttyä kotitalousjätteiden mukana. Vie laite sähkö- ja elektroniikkalaitteiden keräyspisteeseen kierrätettäväksi. Tuotteessa oleva merkintä, käyttöohjeet tai pakkaus sisältävät lisäohjeita tuotteen hävittämistä varten. Tuotteen materiaalit ovat kierrätettäviä, kuten tämä merkintä osoittaa. Kierrättämällä materiaaleja tai käyttämällä vanhoja laitteita muutoin uudestaan suojelet merkittävästi ympäristöä. Lisätietoja keräyspisteistä saat kunnalta. KAIKKI OIKEUDET PIDÄTETÄÄN TEKIJÄNOIKEUS: DENVER ELECTRONICS A/S 23
