1 VERSIO: ASIAKIRJA: SUOMI ASENNUSOHJE MICROPROP DC2 L8 DANFOSS

2 SISÄLLYS 1. Turvallisuusmääräykset Yleistä Turvallisuuden tarkistuslista 4 2. Asennusohjeen symbolit 6 3. Toimituksen sisällön tarkistus /841502/ L L / DANFOSS 8 4. Ohjausvivun asennus Alue A Alkuperäisen vivun poisto Kuulan asennus Sovitinosan asennus Vivun asennus Johdon vedonpoisto Takaisinasennus Alue B Danfoss Danfoss /841502/ L L Alue C Tarrojen kiinnitys Rototiltin toiminnot Koneen toiminnot Useiden käyttäjäpankkien tarrat 19 SUOMI 2

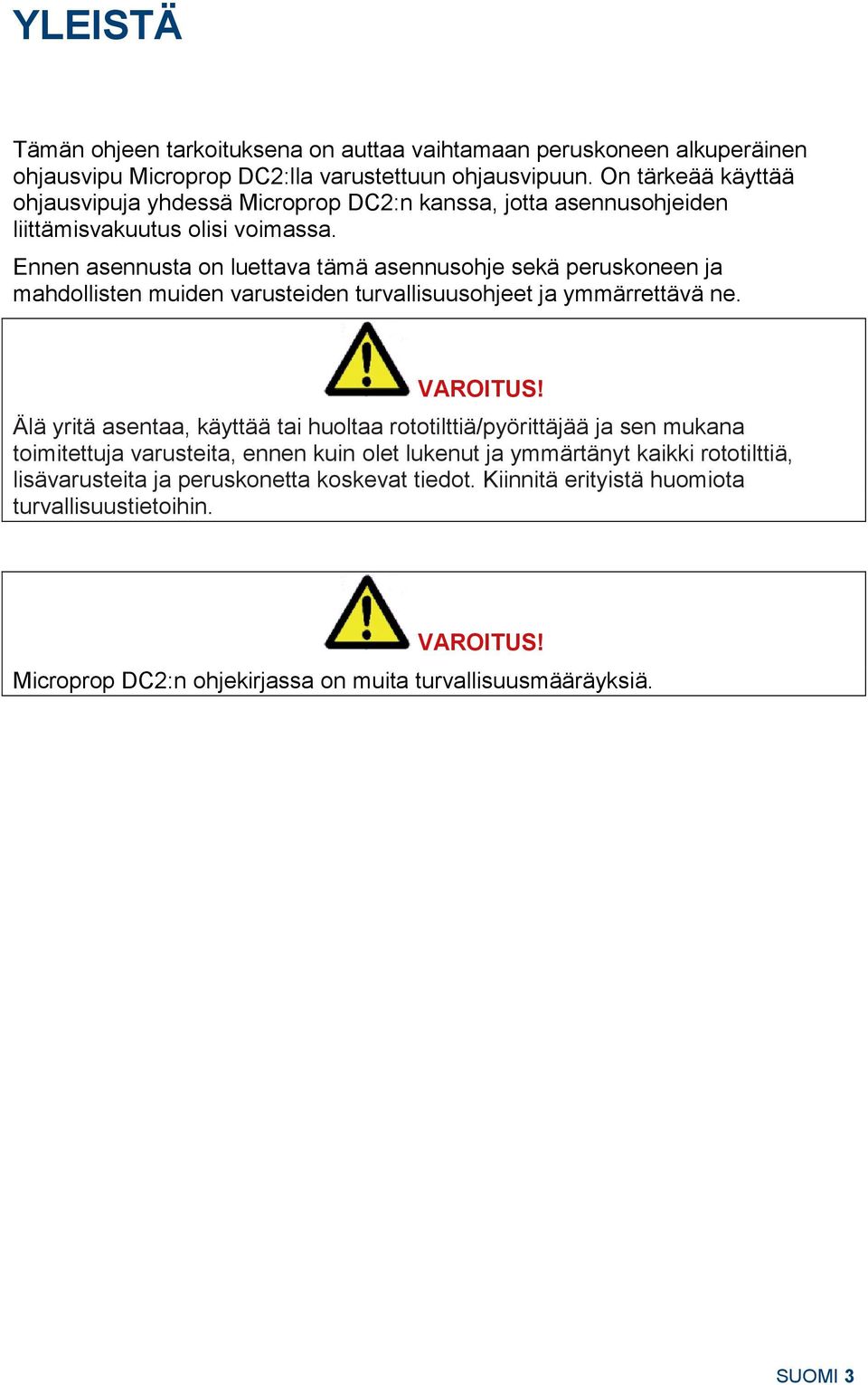

3 YLEISTÄ Tämän ohjeen tarkoituksena on auttaa vaihtamaan peruskoneen alkuperäinen ohjausvipu Microprop DC2:lla varustettuun ohjausvipuun. On tärkeää käyttää ohjausvipuja yhdessä Microprop DC2:n kanssa, jotta asennusohjeiden liittämisvakuutus olisi voimassa. Ennen asennusta on luettava tämä asennusohje sekä peruskoneen ja mahdollisten muiden varusteiden turvallisuusohjeet ja ymmärrettävä ne. VAROITUS! Älä yritä asentaa, käyttää tai huoltaa rototilttiä/pyörittäjää ja sen mukana toimitettuja varusteita, ennen kuin olet lukenut ja ymmärtänyt kaikki rototilttiä, lisävarusteita ja peruskonetta koskevat tiedot. Kiinnitä erityistä huomiota turvallisuustietoihin. VAROITUS! Microprop DC2:n ohjekirjassa on muita turvallisuusmääräyksiä. SUOMI 3

4 TURVALLISUUSMÄÄRÄYKSET 1. TURVALLISUUSMÄÄRÄYKSET 1.1. YLEISTÄ On erittäin tärkeää lukea ja ymmärtää kaikki varoitustekstit ennen Microprop DC2:n asennuksen ja käytön aloitusta. Varoitustekstit kertovat mahdollisista riskeistä ja niiden välttämisestä. Jos olet vähänkään epävarma, ota yhteyttä toimeksiantajaan tai toimittajaan. Muista, että monet tarpeettomat riskit voidaan välttää käyttämällä harkintaa ja opettelemalla tuntemaan kone hyvin. Aiotun kuljettajan on siis opeteltava käsittelemään Microprop DC2:ta varmasti ennen koneen käyttöönottoa TURVALLISUUDEN TARKISTUSLISTA VAROITUS! Vialliset tai vaurioituneet varusteet voivat vahingoittaa ihmisiä, ympäristöä tai omaisuutta. Huolehdi siis siitä, että huolto ja ylläpito suoritetaan suositusten mukaisesti. VAROITUS! Älä koskaan yritä lisätä koneen enimmäiskapasiteettia muutoksilla, joita toimittaja ei ole hyväksynyt. VAROITUS! Vaihda vahingoittuneet ja/tai lukukelvottomat tarrat ja varoituskilvet ennen koneen käyttöönottoa. Henkilövahingon vaara. VAROITUS! Sähköjärjestelmää saavat huoltaa ja korjata vain koulutetut ammattitaitoiset henkilöt. SUOMI 4

5 TURVALLISUUSMÄÄRÄYKSET VAROITUS! Puristumisvaara liikkuvien osien lähellä. Henkilövahingon vaara. VAROITUS! Jos olet vähänkään epävarma taidoista, varusteista tai työstä turvallisuuden kannalta, ota yhteyttä jälleenmyyjään tai Engconiin. VAROITUS! Varmista ennen työn aloitusta, että toimintotarra vastaa koneen toimintoja. Henkilövahingon vaara. VAROITUS! Asennustyöt saa teettää ainoastaan valmistajan hyväksymässä liikkeessä. Asennukseen ei saa tehdä muutoksia ilman valmistajan lupaa. SUOMI 5

6 ASENNUSOHJEEN 2. ASENNUSOHJEEN SYMBOLIT VAROITUS Henkilö- ja/tai omaisuusvahingon vaara Lisätietoja on toimitetussa dokumentaatiossa. Ei / virheellinen toimenpide Kyllä / oikea toimenpide SUOMI 6

7 3. TOIMITUKSEN SISÄLLÖN TARKISTUS /841502/ L8 Nro Tuote Nimitys Kappalemäärä Ohjausvivun oikeanpuoleiset L8-kaksoisrullat, Ohjausvivun oikeanpuoleiset L8 yksi rullaiset, FNR Ohjausvivun oikeanpuoleiset L8 yksi rullaiset Ohjausvivun vasemmanpuoleiset L8-kaksoisrullat Ohjausvivun vasemmanpuoleiset L8 yksi rullaiset Ohjausvivun kaapelointi, suora 16-napainen Ohjausvivun kaapelointi, D-sub L8 tarra L8 tarra Koneen toimintojen symbolitarra - läpinäkyvä L8 Nr Artikel Benämning Antal 1 Ohjausvivun oikeanpuoleiset L8-kolminrullat 1 2 Ohjausvivun vasemmanpuoleiset L8-kolminrullat Ohjausvivun kaapelointi, suora 16-napainen Ohjausvivun kaapelointi, D-sub L8 tarra L8 tarra Koneen toimintojen symbolitarra - läpinäkyvä 1 SUOMI 7

8 / DANFOSS Nro Tuote Nimitys Kappalemäärä Ohjausvivun vasemmanpuoleiset Danfoss-kaksoisrullat Ohjausvivun vasemmanpuoleiset Danfoss yksi rullaiset Ohjausvivun oikeanpuoleiset Danfoss-kaksoisrullat Ohjausvivun oikeanpuoleiset Danfoss yksi rullaiset Ohjausvivun kaapelointi, suora 16-napainen Ohjausvivun kaapelointi, D-sub Danfoss-kaksoisrullat tarra Danfoss/OTTO yksi rullaiset tarra Danfoss kaksoisrullat tarra Danfoss/OTTO yksi rullaiset tarra Koneen toimintojen symbolitarra - läpinäkyvä 1 SUOMI 8

9 4. OHJAUSVIVUN ASENNUS SUOMI 9

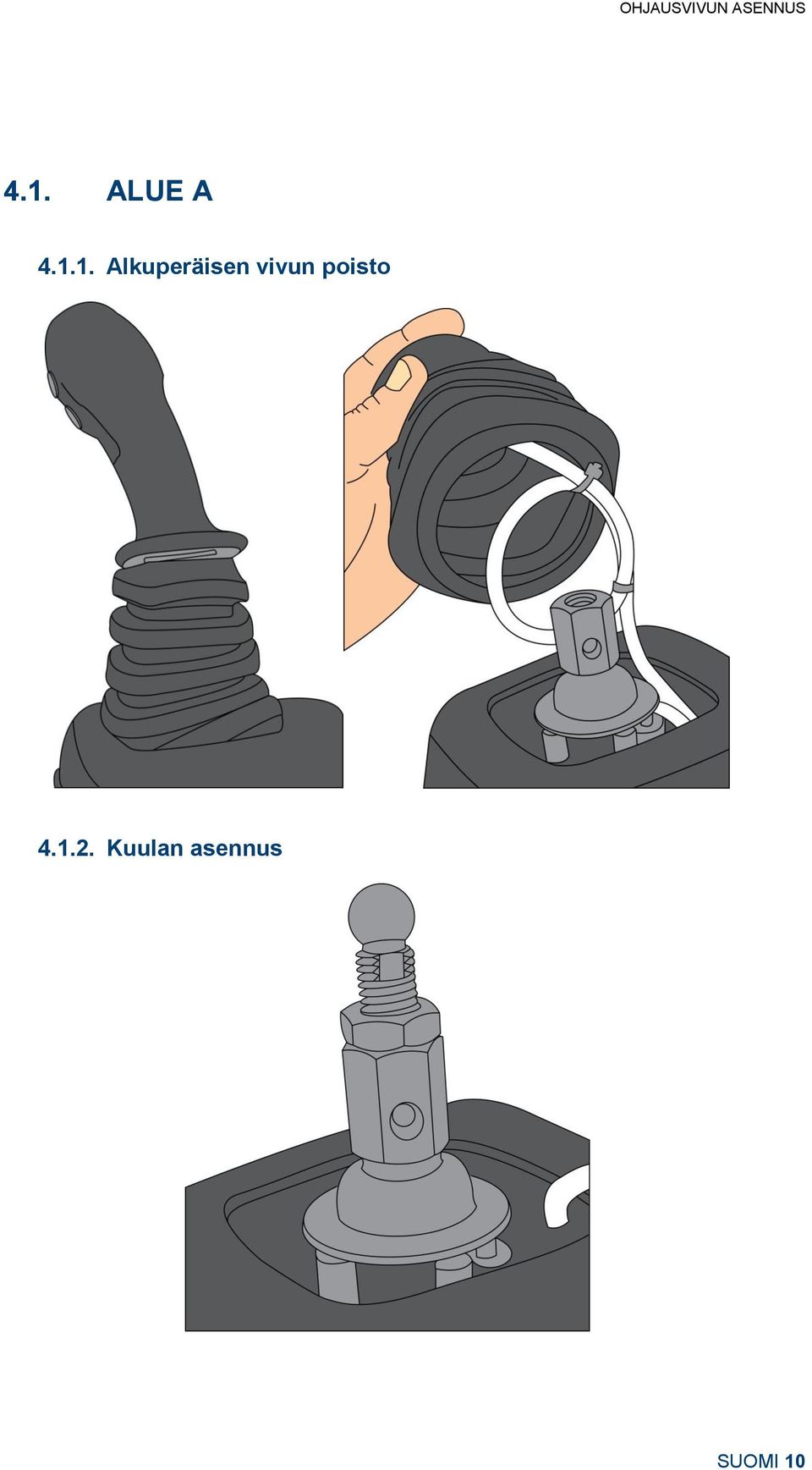

10 4.1. ALUE A Alkuperäisen vivun poisto Kuulan asennus SUOMI 10

11 Sovitinosan asennus L8 katso erillistä ohjetta Vivun asennus L8 katso erillistä ohjetta. SUOMI 11

12 Johdon vedonpoisto Takaisinasennus SUOMI 12

13 4.2. ALUE B Danfoss SUOMI 13

14 Danfoss SUOMI 14

15 /841502/ L8 SUOMI 15

16 L8 SUOMI 16

17 4.3. ALUE C Nro Tuote SUOMI 17

18 TARROJEN KIINNITYS 5. TARROJEN KIINNITYS 5.1. ROTOTILTIN TOIMINNOT Kiinnitä tarrat niin, että kuljettaja näkee ne. Kohta Nimitys 1 Ohjausvivun tarrat SUOMI 18

19 TARROJEN KIINNITYS 5.2. KONEEN TOIMINNOT Merkitse koneen toimintotarroilla (841161) ruudun tarroihin, missä toiminnot sijaitsevat vivuissa. Muista päivittää samat tiedot peruskoneen ohjekirjaan käyttämällä tuotetta USEIDEN KÄYTTÄJÄPANKKIEN TARRAT Jos käytössä on enemmän kuin yksi käyttäjäpankki, asentajan täytyy kiinnittää yksi tarra kutakin käyttäjäpankkia kohti. Tällöin on myös asennettava ohjaamomoduuli niin, että kuljettaja näkee näytön ja aktiivisena olevan käyttäjäpankin. Asentaja vastaa siitä, että kullakin käyttäjäpankilla on tarra ja että nämä tiedot on päivitetty peruskoneen ohjekirjaan. SUOMI 19

20 MICROPROP DC2 PERUSKONEEN OHJEKIRJAN LIITE. Peruskoneen alkuperäisiä säätöjä on muutettu tässä koneessa. Ohjausvivun servo-ohjatut toiminnot ovat ennallaan. Lue tarkempi kuvaus Microprop DC2:n tarroista ja ohjekirjasta Asentajan vastuulla on liittää nämä tiedot peruskoneen ohjekirjaan. Leiman paikka: Asentajan nimi: MICROPROP AB Industrivägen 8, SE Uumaja, Ruotsi
