1 Liikennetiedot Yleisradion palveluissa Liikennetelematiikan kansallinen arkkitehtuuri Esimerkki Liikennetiedot Yleisradion palveluissa Tavoite Arkkitehtuuri kuvaa, kuinka Yleisradio saa tarvitsemansa liikennetiedot liikennealan eri organisaatioilta, kuten HKL, RHK, Tiehallinto, Matkahuolto ja Ilmailulaitos. Lisäksi kuvataan miten kukin organisaatio tuottaa tarvittavat tiedot. Tavoitteena on myös kuvata, kuinka liikennetietoja käytetään median palveluissa loppukäyttäjille. Dokumentin tarkoitus Tämä dokumentti kuvaa tavoitetilanteen, kuinka Yleisradio saa tarvitsemansa liikennetiedot liikennealan eri organisaatioilta. Lisäksi dokumentti kuvaa tärkeimmät jatkotoimenpiteet tavoitetilan saavuttamiseksi. Dokumentti toimii lähtökohtana, liikennealan organisaatioiden ja Yleisradion välisen tiedonvälityksen kehittämisessä. Lisäksi dokumentti kuvaa periaatteellisella tasolla, kuinka tietoja jalostetaan Yleisradiossa ja välitetään loppukäyttäjille erilaisten päätelaitteiden kautta. Tiedon siirto-, jalostus- ja järjestelmän toteutustavasta ei kuitenkaan ole kansallisesti sovittu, joten kysymyksessä ei ole sitova arkkitehtuuriratkaisu. Dokumenttia päivitetään jatkossa, jos liikennetiedon siirto-, jalostus- ja järjestelmän toteutustavan kansallisesta arkkitehtuurista varsinaisesti sovitaan. Sisältö Käsitteellinen arkkitehtuuri liikennetietojen toimittaminen Yleisradion tiedonjärjestelmiin Rajapintakuvaukset Jatkokehityskohteet

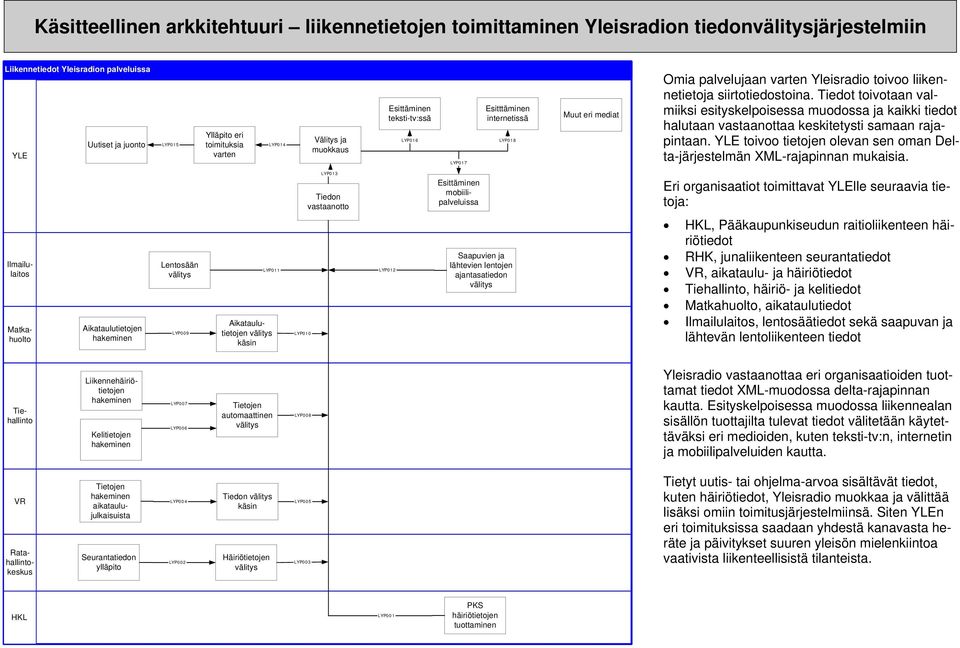

2 Käsitteellinen arkkitehtuuri liikennetietojen toimittaminen Yleisradion tiedonjärjestelmiin Liikennetiedot Yleisradion palveluissa YLE Uutiset ja juonto LYP015 Ylläpito eri toimituksia varten LYP014 Välitys ja muokkaus Esittäminen teksti-tv:ssä LYP016 LYP017 Esitttäminen internetissä LYP018 Muut eri mediat Omia palvelujaan varten Yleisradio toivoo liikennetietoja siirtotiedostoina. Tiedot toivotaan valmiiksi esityskelpoisessa muodossa ja kaikki tiedot halutaan vastaanottaa keskitetysti samaan rajapintaan. YLE toivoo tietojen olevan sen oman Delta-järjestelmän XML-rajapinnan mukaisia. LYP013 Tiedon vastaanotto Esittäminen mobiilipalveluissa Eri organisaatiot toimittavat YLElle seuraavia tie- toja: Ilmailulaitos Matkahuolto Aikataulutietojen Lentosään LYP009 LYP011 Aikataulutietojen LYP010 LYP012 Saapuvien ja lähtevien lentojen ajantasatiedon HKL, Pääkaupunkiseudun raitioliikenteen häiriötiedot RHK, junaliikenteen seurantatiedot VR, aikataulu- ja häiriötiedot Tiehallinto, häiriö- ja kelitiedot Matkahuolto, aikataulutiedot Ilmailulaitos, lentosäätiedot sekä saapuvan ja lähtevän lentoliikenteen tiedot Tiehallinto Liikennehäiriötietojen Kelitietojen LYP007 LYP006 Tietojen automaattinen LYP008 Yleisradio vastaanottaa eri organisaatioiden tuottamat tiedot XML-muodossa delta-rajapinnan kautta. Esityskelpoisessa muodossa liikennealan sisällön tuottajilta tulevat tiedot välitetään käytettäväksi eri medioiden, kuten teksti-tv:n, internetin ja mobiilipalveluiden kautta. VR Ratahallintokeskus Tietojen aikataulujulkaisuista Seurantatiedon ylläpito LYP004 LYP002 Tiedon Häiriötietojen LYP005 LYP003 Tietyt uutis- tai ohjelma-arvoa sisältävät tiedot, kuten häiriötiedot, Yleisradio muokkaa ja välittää lisäksi omiin toimitusjärjestelmiinsä. Siten YLEn eri toimituksissa saadaan yhdestä kanavasta heräte ja päivitykset suuren yleisön mielenkiintoa vaativista liikenteellisistä tilanteista. HKL LYP001 PKS häiriötietojen tuottaminen

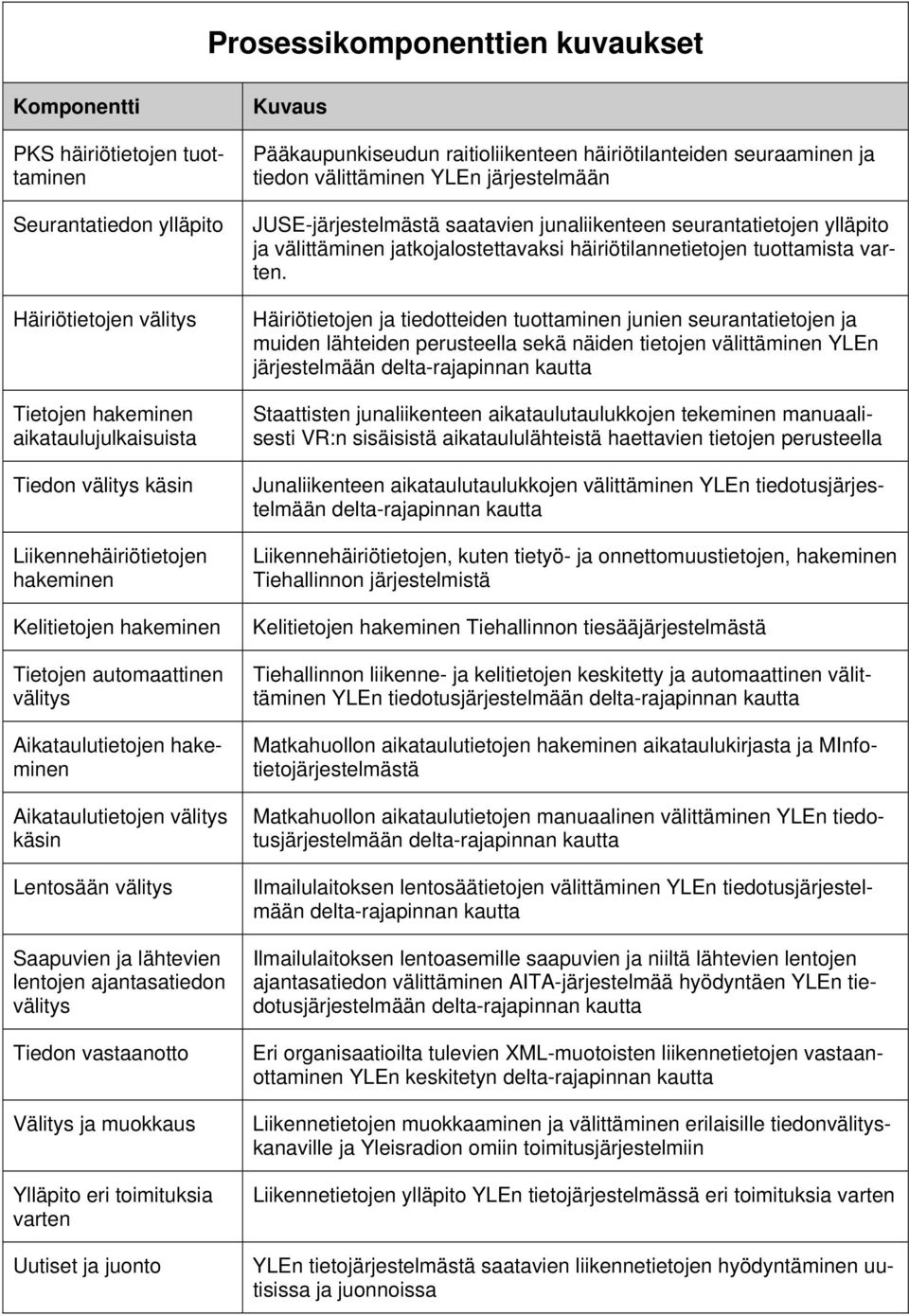

3 Prosessikomponenttien kuvaukset Komponentti PKS häiriötietojen tuottaminen Seurantatiedon ylläpito Häiriötietojen Tietojen aikataulujulkaisuista Tiedon Liikennehäiriötietojen Kelitietojen Tietojen automaattinen Aikataulutietojen Aikataulutietojen Lentosään Saapuvien ja lähtevien lentojen ajantasatiedon Tiedon vastaanotto Välitys ja muokkaus Ylläpito eri toimituksia varten Uutiset ja juonto Kuvaus Pääkaupunkiseudun raitioliikenteen häiriötilanteiden seuraaminen ja tiedon välittäminen YLEn järjestelmään JUSE-järjestelmästä saatavien junaliikenteen seurantatietojen ylläpito ja välittäminen jatkojalostettavaksi häiriötilannetietojen tuottamista varten. Häiriötietojen ja tiedotteiden tuottaminen junien seurantatietojen ja muiden lähteiden perusteella sekä näiden tietojen välittäminen YLEn järjestelmään delta-rajapinnan kautta Staattisten junaliikenteen aikataulutaulukkojen tekeminen manuaalisesti VR:n sisäisistä aikataululähteistä haettavien tietojen perusteella Junaliikenteen aikataulutaulukkojen välittäminen YLEn tiedotusjärjestelmään delta-rajapinnan kautta Liikennehäiriötietojen, kuten tietyö- ja onnettomuustietojen, Tiehallinnon järjestelmistä Kelitietojen Tiehallinnon tiesääjärjestelmästä Tiehallinnon liikenne- ja kelitietojen keskitetty ja automaattinen välittäminen YLEn tiedotusjärjestelmään delta-rajapinnan kautta Matkahuollon aikataulutietojen aikataulukirjasta ja MInfotietojärjestelmästä Matkahuollon aikataulutietojen manuaalinen välittäminen YLEn tiedotusjärjestelmään delta-rajapinnan kautta Ilmailulaitoksen lentosäätietojen välittäminen YLEn tiedotusjärjestelmään delta-rajapinnan kautta Ilmailulaitoksen lentoasemille saapuvien ja niiltä lähtevien lentojen ajantasatiedon välittäminen AITA-järjestelmää hyödyntäen YLEn tiedotusjärjestelmään delta-rajapinnan kautta Eri organisaatioilta tulevien XML-muotoisten liikennetietojen vastaanottaminen YLEn keskitetyn delta-rajapinnan kautta Liikennetietojen muokkaaminen ja välittäminen erilaisille tiedonkanaville ja Yleisradion omiin toimitusjärjestelmiin Liikennetietojen ylläpito YLEn tietojärjestelmässä eri toimituksia varten YLEn tietojärjestelmästä saatavien liikennetietojen hyödyntäminen uutisissa ja juonnoissa

4 Esittäminen tekstitv:ssä YLEn tietojärjestelmästä saatavien tietojen esittäminen teksti-tv:ssä Esittäminen internetissä YLEn tietojärjestelmästä saatavien tietojen esittäminen internetissä Esittäminen mobiilipalveluissa Muut eri mediat YLEn tietojärjestelmästä saatavien tietojen esittäminen mobiilipalveluissa YLEn tietojärjestelmästä saatavien tietojen esittäminen muiden Yleisradion medioiden välityksellä Yhteydet Tunnus LYP001 LYP002 LYP003 LYP004 LYP005 LYP006 LYP007 LYP008 LYP009 LYP010 LYP011 LYP012 LYP013 LYP014 LYP015 LYP016 Kuvaus Ajantasaiset tiedotteet (herätteet ja tilanteen päivitykset) pääkaupunkiseudun raitiovaunujen ja metrojen häiriötilanteista Ajantasaiset tiedot junaliikenteen kulusta Ajantasaiset tiedotteet (herätteet ja tilanteen päivitykset) junaliikenteen häiriötilanteista Staattiset aikataulutiedot VR:n sisäisistä aikataululähteistä Esitetttäväksi sopivat junien aikataulutaulukot Kelitiedot Tiehallinnon tiesääjärjestelmästä Liikennehäiriötiedot Tiehallinnon järjestelmistä Tiehallinnon liikenne- ja kelitiedot esitettäväksi sopivassa muodossa Staattiset aikataulutiedot Matkahuollon sisäisistä lähteistä Esitettäväksi sopivat kaukoliikenteen linja-autojen aikataulutaulutaulukot Ilmailulaitoksen lentosäätietojen välittäminen Ilmailulaitoksen lentoasemille saapuvien ja niiltä lähtevien lentojen ajantasaiset tiedot Eri organisaatioilta tulevat XML-muotoiset liikennetiedot Liikennetiedot eri toimituksia varten Valitut liikennetiedot uutisissa ja juonnossa (muokattuna helposti luettavaan ja yleisölle ymmärrettävään muotoon) Teksti-tv:ssä esitettävät liikennetiedot (muokattuna teksti-tvssä esittämistä varten)

5 LYP017 LYP018 Mobiilipalveluissa esitettävät liikennetiedot (karsittuna ja muokattuna mobiililaitteissa esittämistä varten) Internetissä esitettävät liikennetiedot Rajapintakuvaukset LYP007 Tieliikenteen häiriötiedot Yleinen tieliikenteen häiriöinfo rajapintakuvaus löytyy Liikennetietokirjastosta. Seuraava versio häiriöinforajapinnasta tehdään YLEn delta-rajapintaa varten. Samalla selvitetään tämän uuden rajapinnan yleiskäyttöisyys tai se tuleeko Tiehallinto tarjoamaan useampia eri rajapintoja häiriötietojen välitykseen. Muut rajapinnat liikennetietojen välitykseen Yleisradiossa Rajapinnat eri organisaatioilta tulevien liikennetietojen välittämiseksi YLEn deltarajapintaan Rajapintakuvaukset liitetään Liikennetietokirjastoon sitä mukaan kun niitä toteutetaan.

6 Jatkokehityskohteet

7 Liikennetiedot Yleisradion palveluissa 1 Esittäminen teksti-tv:ssä Esitttäminen internetissä Muut eri mediat YLE Uutiset ja juonto LYP015 Ylläpito eri toimituksia varten LYP014 Välitys ja muokkaus LYP016 LYP017 LYP LYP013 Tiedon vastaanotto Esittäminen mobiilipalveluissa Ilmailulaitos Lentosään LYP011 LYP Saapuvien ja lähtevien lentojen ajantasatiedon Matkahuolto Aikataulutietojen LYP009 Aikataulutietojen LYP Tiehallinto Liikennehäiriötietojen Kelitietojen LYP007 LYP006 Tietojen automaattinen LYP VR Tietojen aikataulujulkaisuista LYP004 Tiedon LYP Ratahallintokeskus Seurantatiedon ylläpito LYP002 Häiriötietojen LYP HKL LYP001 PKS häiriötietojen tuottaminen

8 Jatkokehityskohteet 1. Yleisradion roolin selvittäminen Yleisradion rooli liikennetietojen välityksessä tulisi selvittää. Liikennetiedon välitykseen pyritään muodostamaan yhtenäinen käsitys julkisen sektorin tarjoamista tiedoista ja peruspalveluista. Yleisradion rooli tässä arvoketjussa on toistaiseksi epäselvä. Mikäli Yleisradion toiminta poikkeaa merkittävästi niistä linjauksista, joita esimerkiksi Tiehallinto tai Ratahallintokeskus ovat tehneet tietojen välittämisestä ja julkisista palveluista ei koko arvoketju toimi kunnolla. Liikenneviranomaisten ja Yleiradion yhteistyö ei toimi saumattomasti yhteen ja markkinoille ei pystytä antamaan selkeää viestiä yksityisen sektorin tehtäviksi jäävistä palveluista. 2. Tiedon välittäminen internetin kautta Lähitulevaisuudessa Yleisradio kerää liikennetiedot järjestelmiinsä XML-muodossa deltarajapinnan kautta. Jatkossa (6-10 vuoden kuluttua) esimerkiksi teksti-tv:stä tulee eräs internetin päätelaite, jolloin toimintamalli muuttuu. Tätä varten tulee selvittää, miten liikennetietojen siirtotiedostomuotoisen toimittamisen sijaita voitaisiin siirtyä käytäntöön, jossa Yleisradion järjestelmistä olisi suora yhteys liikennealan palveluntuottajien järjestelmiin. 3. Aukko tietosisällössä Useimpien liikennetiedontiedon tuottajien ja Yleisradion toivoman tietosisällön välillä on aukko. Liikennetiedot ovat muodossa, joka palvelee tiedon tuottajien omia tarkoituksia, mutta ei Yleisradion toivomaa tilannetta, jossa tiedot ovat muodossa, jossa ne on sellaisenaan esitettävissä suurelle yleisölle tarkoitetuissa palveluissa. 4. XML-muotoisten aikataulutaulukkojen tuottaminen VR:ltä Yleisradio toivoo XML-muotoisia aikataulutaulukoita delta-rajapintaan. VR pystyisi tällä hetkellä tuottamaan XML-muotoisia reitti- ja aikataulutietojen siirtotiedostoja omista järjestelmistään. VR:n järjestelmät on kuitenkin kehitetty mm. reitinsuunnittelua silmällä pitäen, joten näistä tiedoista ei saada yleisölle esimerkiksi teksti-tv:ssä esitettävissä olevia aikataulutaulukoita. Yleisradio toivoo VR:n toimittavan yleisölle esitettävissä olevat aikataulutaulukot jatkossa XML-siirtotiedostona. Tätä varten VR:n tulisi kehittää kokonaan uusi toimintamalli tiedon muodostamiseen ja välittämiseen. 5. Junien häiriötietojen välittäminen Yleisradio toivoo yleisiä häiriötiedotteita. JUSE-järjestelmällä seurataan kaikkien junien kulkua ja mahdollista myöhässä olemista. Tälle tiedolle ei Yleisradion häiriötiedotuksessa ole kuitenkaan käyttöä vaan suuremmista yleisistä häiriötilanteista tarvitaan jatkojalostettua tietoa. Yleisradio toivoo XML-muotoisia häiriötiedotteita (heräte ja päivitykset), joissa kuvataan tilanne yleisesti tietyn rakenteen mukaan helposti ymmärrettävässä muodossa. Jatkossa tulisi selvittää miten tällaista tietoa saadaan tuotettua ja välitettyä Yleisradiolle. 6. YLEn tarpeet saapuvien ja lähtevien lentojen osalta Yleisradion toivoo, että Ilmailulaitos toimittaisi saapuvien ja lähtevien lentojen tiedot nykyisen käytännön sijasta jatkossa XML-muodossa delta-rajapintaan. Ylen tarpeet tulisi ottaa huomioon Ilmailulaitoksen AITA-hankkeessa. 7. Lentosäätietojen nykyaikaistaminen

9 Yleisradio toivoo, että Ilmailulaitos toimittaisi lentosäätiedot nykyisen käytännön sijasta XML-muodossa delta-rajapintaan. Ilmailulaitoksessa tulisi selvittää mahdollisuudet selvitlentosäätietojen toimittamisen nykyaikaistamiseen 8. XML-rajapinta MInfo-järjestelmästä YLElle Yliesradio toivoo, että Matkahuolto toimittaisi aikataulutaulukot nykyisen käytännön sijaan XML-siirtotiedotona delta-rajapintaan. Tavoitteena voisi olla XML-rajapinnan kehittäminen Matkahuollon MInfo-järjestelmästä YLElle staattisten aikataulutaulukkojen toimittamista varten. 9. Tiehallinnon häiriö- ja tiesäärajapintojen kehittäminen Tiehallinnon häiriö- ja tiesäätietojen välittämisessä käytettävien XML-rajapintojen kehittäminen tietojen automaattista välittämistä varten. Häiriötietojen osalta rajapinta on kehitetty. Tiehallinnon tiesäätietojen rajapinnan kehittämisen osalta tulee huomioida myös Yleisradion tarpeet. Samalla tulee selvittää voidaanko Tiehallinnon tarjoamia kansallisesti yhteisiksi sovittuja rajapintoja (kalkati.net) hyödyntää sellaisenaan tietosisällön osalta delta-rajapinnan sisällä. Eli tuottako delta-rajapinta ainoastaan lisäyksen yleisesti sovittuun muotoon omien vaatimuksiensa täyttämiseksi vai aiheuttaako delta rajapinta myös muutoksia jo sovittuun muotoon.
