1 UUDET TEHTÄVÄLUETTELOT JA KSE13 RAKENNESUUNNITTELUN TEHTÄVÄLUETTELO RAK12 Tekniskan Sali, Eerikinkatu 2 Helsinki Ismo Tawast

2 Uuden RAK 12 -tehtäväluettelon tavoitteita Erityisalojen suunnittelijoiden aikaisempi kytkeminen hankkeisiin Hankkeiden alkuvaiheessa käydään läpi pelisäännöt, lähtötietotarpeet, aikataulut ja tehtävärajaukset Selkeytetään tehtäväjakoa ja korostetaan kokonaisuuksien hallintaa => osaoptimoinnista parempaan kokonaisedullisuuteen Ostaja tietää mitä ostaa ja myyjä tietä mitä myy Huomioidaan uudet hankintatavat ja tehtäväalueet Yhdenmukaisuus muiden suunnittelualojen kanssa Hankkeiden parempi hallinta ja onnistuminen ja vähemmän riitoja Tehtäväluetteloilla pelaaminen vähenee Ohjaa käyttämään vaativissa kohteissa vain päteviä suunnittelijoita joilla on kohteisiin riittävät resurssit Vastaavan erityissuunnittelijan rooli tilaajan asiantuntijana korostuu Onnistuneet hankkeet, tyytyväinen tilaaja, suunnittelun arvostus 2

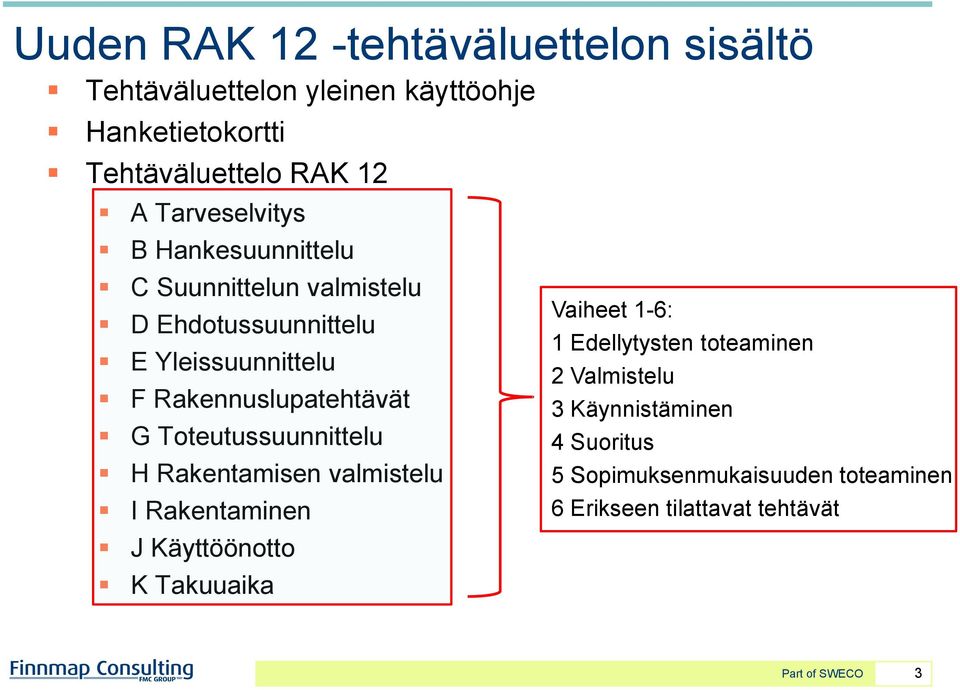

3 Uuden RAK 12 -tehtäväluettelon sisältö Tehtäväluettelon yleinen käyttöohje Hanketietokortti Tehtäväluettelo RAK 12 A Tarveselvitys B Hankesuunnittelu C Suunnittelun valmistelu D Ehdotussuunnittelu E Yleissuunnittelu F Rakennuslupatehtävät G Toteutussuunnittelu H Rakentamisen valmistelu I Rakentaminen J Käyttöönotto K Takuuaika Vaiheet 1-6: 1 Edellytysten toteaminen 2 Valmistelu 3 Käynnistäminen 4 Suoritus 5 Sopimuksenmukaisuuden toteaminen 6 Erikseen tilattavat tehtävät 3

4 Uuden RAK 12 -tehtäväluettelon sisältö Liitteet valmisosarakentamista varten G4.1 Paikalla valettavien betonirakenteiden tuoteosasuunnittelu G4.2 Betonielementtirunkorakenteiden tuoteosasuunnittelu G4.3 Betonielementtijulkisivurakenteiden tuoteosasuunnittelu G4.4 Metallirunkorakenteiden tuoteosasuunnittelu G4.5 Metallijulkisivuelementtirakenteiden tuoteosasuunnittelu G4.6 Puurunkorakenteiden tuoteosasuunnittelu G4.7 Puujulkisivuelementtirakenteiden tuoteosasuunnittelu G4.8 Muurattujen julkisivurakenteiden tuoteosasuunnittelu G4.9 Lasijulkisivu- ja kattorakenteiden tuoteosasuunnittelu 4

5 RAK12 kansilehti Tehtäväluettelon nimi Liitteet Tarkoitus ja käyttö Tehtävien sisällön ja laajuuden märittely Sisältö Suunnittelijan ja tilaajan työnjako Merkkien selitykset V, K, T, E Hankkeen tehtäväkokonaisuudet 5

6 A Tarveselvitys Rakennesuunnittelijan tehtävät ovat tarveselvitysvaiheessa tyypiltään avustavia Kaikki tehtävät ovat erikseen tilattavia tehtäviä 6

7 B Hankesuunnittelu Nykyisin etenkin vaativissa kohteissa rakennesuunnittelija on syytä kiinnittää hankkeeseen totuttua aikaisemmin Kaikki tehtävät ovat erikseen tilattavia tehtäviä 7

8 C Suunnittelun valmistelu Tarkistetaan hankkeen tavoitteet Lähtötietojen riittävyys Rakennesuunnittelijan kelpoisuus Resurssien riittävyys Tavoitteiden ja aikataulun realistisuus Muutos- ja lisäsuunnittelun vastuut ja vaikutukset Suunnittelun aloituskokous 8

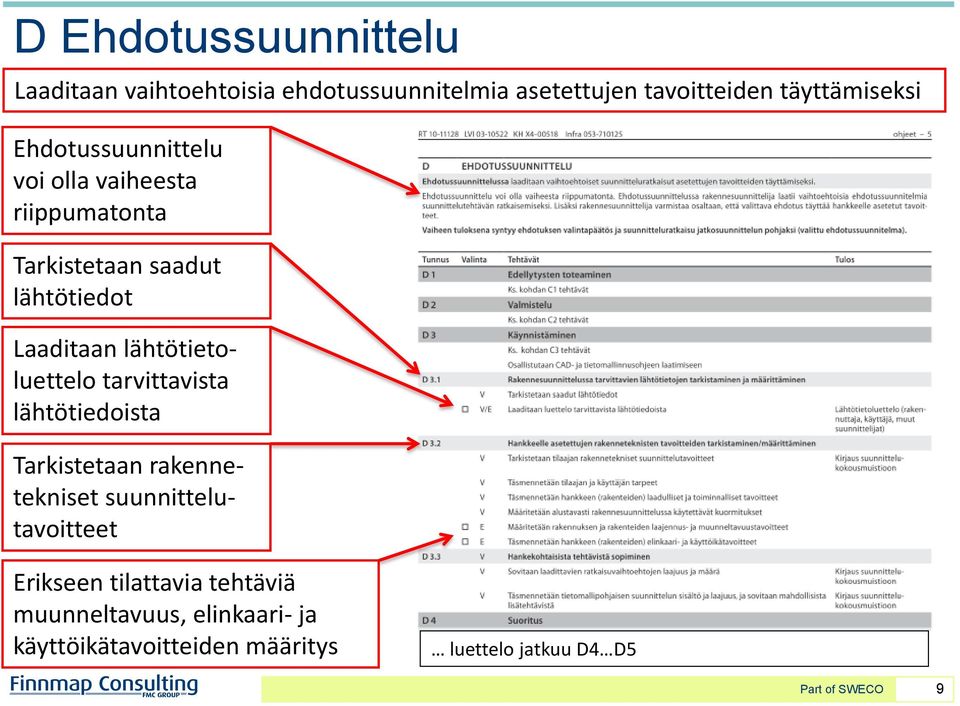

9 D Ehdotussuunnittelu Laaditaan vaihtoehtoisia ehdotussuunnitelmia asetettujen tavoitteiden täyttämiseksi Ehdotussuunnittelu voi olla vaiheesta riippumatonta Tarkistetaan saadut lähtötiedot Laaditaan lähtötietoluettelo tarvittavista lähtötiedoista Tarkistetaan rakennetekniset suunnittelutavoitteet Erikseen tilattavia tehtäviä muunneltavuus, elinkaari- ja käyttöikätavoitteiden määritys luettelo jatkuu D4 D5 9

10 E Yleissuunnittelu Yleissuunnittelussa ehdotussuunnitelma kehitetään toteutuskelpoiseksi yleissuunnitelmaksi Tuloksena yleissuunnitelma ja pääpiirustukset Talo-osat (perustukset, runkorakenteet, julkisivut ja vesikatto) Tilaosat (väliseinät, pintarakenteet) Rakennemalli ja kokonaisvakavuus-laskelmat Erillistehtäviä mm. elinkaariselvitykset, erityismenettely, korkean rakentamisen velvoitteet 10

11 F Rakennuslupatehtävät Vaiheen tuloksena syntyvät rakennuslupa-asiakirjat Ennakkoneuvottelut (V) Ennakkolausunnot (E) Rakennetyypit ja rakennejärjestelmäselostus (V) Rakenteellisen turvallisuuden alustava riskiarvio (V) Kuormitusselostus (E) Hankekohtaiset erityisvaatimukset, esim. korkean rakentamisen rakentamistapaohje (E) 11

12 G Toteutussuunnittelu Yleissuunnitelma kehitetään rakentamisen ja hankinnan edellytykset täyttäviksi suunnitelmiksi ja tuotemäärittelyiksi Hankintoja ja toteutusta palvelevat suunnitelmat sijoitettu saman otsikon alle Hankintamuodot: 1 = Hankinta työpiirustuksin 1a= Hankinta täydennetyin työpiirustuksin 2 = Hankinta ohjeellisin suunnitelmin 3 = Tuoteosakauppa = Hankinta suunnitelmavaatimuksin Hankintoja palvelevat suunnitteluvaiheet on sijoitettu luettelon ao. rakenneosia käsitteleviin kohtiin Tämä RAK12 tehtäväluettelon osa on hyvin laaja (14 sivua) 12

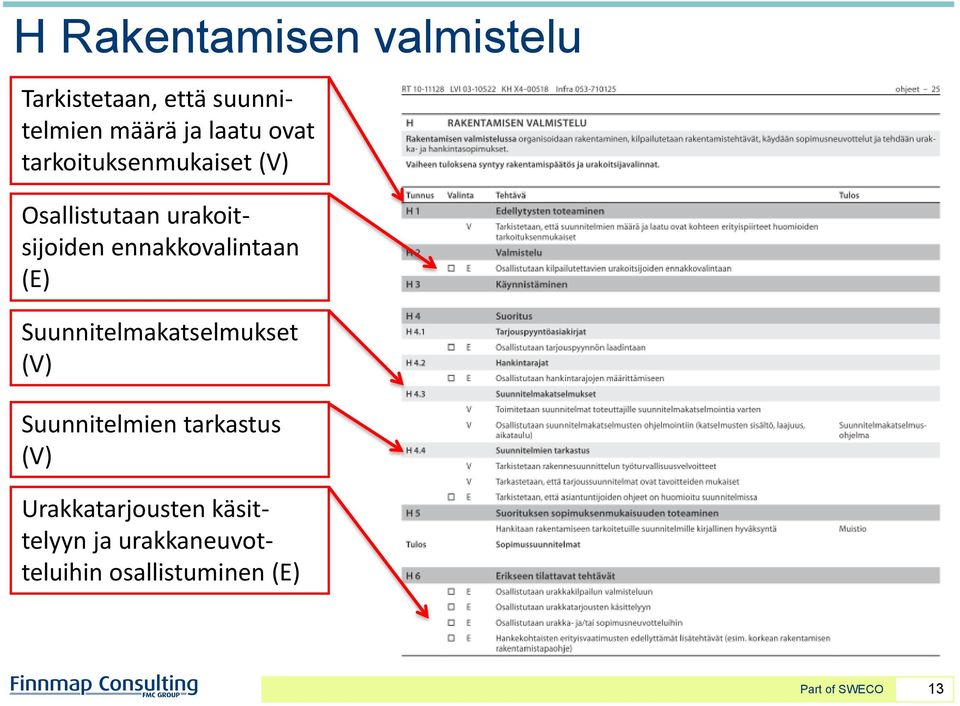

13 H Rakentamisen valmistelu Tarkistetaan, että suunnitelmien määrä ja laatu ovat tarkoituksenmukaiset (V) Osallistutaan urakoitsijoiden ennakkovalintaan (E) Suunnitelmakatselmukset (V) Suunnitelmien tarkastus (V) Urakkatarjousten käsittelyyn ja urakkaneuvotteluihin osallistuminen (E) 13

14 I Rakentaminen Viranomaisten määräämät ja tilaajan kanssa erillistehtävinä sovitut valvontatehtävät Rakentamisen aikainen asiantuntijavalvonta ja tarkastukset Raudoitustarkastukset työmaakokousten yhteydessä (V) Perustus- ja runkovaiheen työmaakokoukset (V) Raudoitustarkastukset työmaakokousten ulkopuolella (E) Erikseen tilattavia tehtäviä mm. riskianalyysi, As-built, suunnittelijan työmaavalvonta, tehdastoteutuksen tarkastus, erillistarkastukset, urakoitsijan muutos- ja lisätyölaskujen tarkastus 14

15 J Käyttöönotto Varmistetaan järjestelmien toiminta ja annetaan käytön opastus Käyttö- ja huoltoohjeen täydentäminen (V) Vastaanottotarkastus (V) Luovutusaineiston kokoaminen (V) Luovutusaineiston konvertointi tilaajalle (E) Toteumamallin toimitus tilaajalle (E) 15

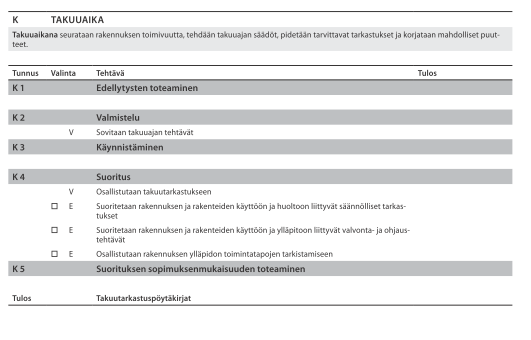

16 K Takuuaika Pidetään tarvittavat takuuajan tarkastukset 16

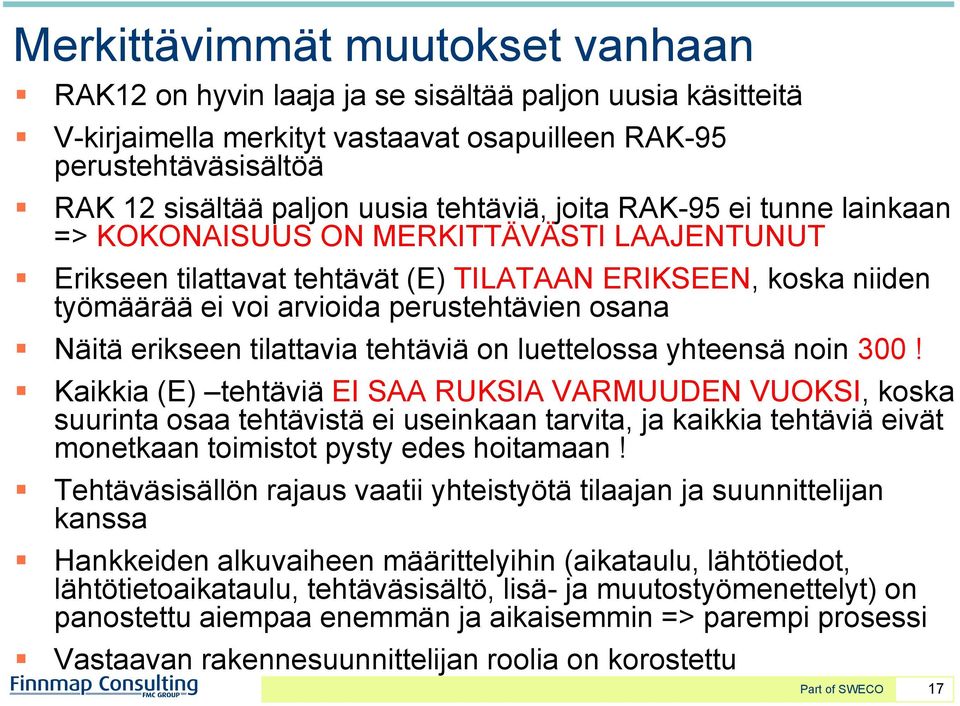

17 Merkittävimmät muutokset vanhaan RAK12 on hyvin laaja ja se sisältää paljon uusia käsitteitä V-kirjaimella merkityt vastaavat osapuilleen RAK-95 perustehtäväsisältöä RAK 12 sisältää paljon uusia tehtäviä, joita RAK-95 ei tunne lainkaan => KOKONAISUUS ON MERKITTÄVÄSTI LAAJENTUNUT Erikseen tilattavat tehtävät (E) TILATAAN ERIKSEEN, koska niiden työmäärää ei voi arvioida perustehtävien osana Näitä erikseen tilattavia tehtäviä on luettelossa yhteensä noin 300! Kaikkia (E) tehtäviä EI SAA RUKSIA VARMUUDEN VUOKSI, koska suurinta osaa tehtävistä ei useinkaan tarvita, ja kaikkia tehtäviä eivät monetkaan toimistot pysty edes hoitamaan! Tehtäväsisällön rajaus vaatii yhteistyötä tilaajan ja suunnittelijan kanssa Hankkeiden alkuvaiheen määrittelyihin (aikataulu, lähtötiedot, lähtötietoaikataulu, tehtäväsisältö, lisä- ja muutostyömenettelyt) on panostettu aiempaa enemmän ja aikaisemmin => parempi prosessi Vastaavan rakennesuunnittelijan roolia on korostettu 17

18 KIITOS TARKKAAVAISUUDESTANNE. 18
