1 Printer/Scanner Unit Type 2500 Käyttöohjeet Tulostimen käyttöohje Laitteen valmistelu Tulostinohjaimen asetukset Muita tulostustoimintoja Liite Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä ja säilytä käyttöohje tulevaa tarvetta varten. Laitteen asianmukaisen käytön takaamiseksi tutustu Tietoja laitteesta -osion turvallista käyttöä koskeviin ohjeisiin huolellisesti ennen laitteen käyttöä.

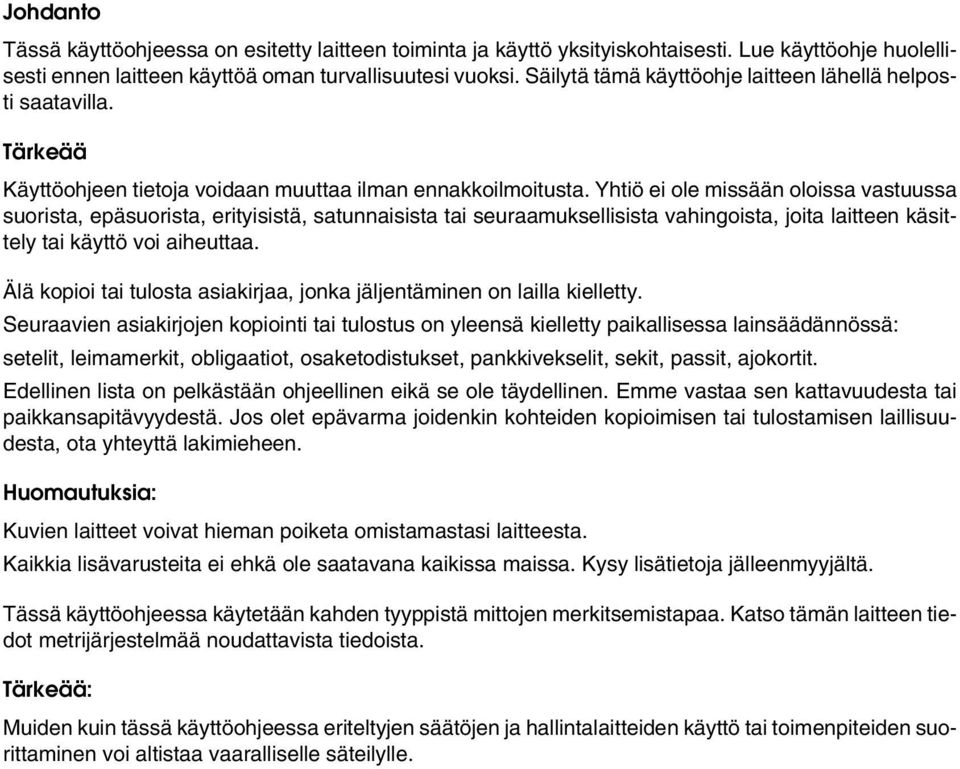

2 Johdanto Tässä käyttöohjeessa on esitetty laitteen toiminta ja käyttö yksityiskohtaisesti. Lue käyttöohje huolellisesti ennen laitteen käyttöä oman turvallisuutesi vuoksi. Säilytä tämä käyttöohje laitteen lähellä helposti saatavilla. Tärkeää Käyttöohjeen tietoja voidaan muuttaa ilman ennakkoilmoitusta. Yhtiö ei ole missään oloissa vastuussa suorista, epäsuorista, erityisistä, satunnaisista tai seuraamuksellisista vahingoista, joita laitteen käsittely tai käyttö voi aiheuttaa. Älä kopioi tai tulosta asiakirjaa, jonka jäljentäminen on lailla kielletty. Seuraavien asiakirjojen kopiointi tai tulostus on yleensä kielletty paikallisessa lainsäädännössä: setelit, leimamerkit, obligaatiot, osaketodistukset, pankkivekselit, sekit, passit, ajokortit. Edellinen lista on pelkästään ohjeellinen eikä se ole täydellinen. Emme vastaa sen kattavuudesta tai paikkansapitävyydestä. Jos olet epävarma joidenkin kohteiden kopioimisen tai tulostamisen laillisuudesta, ota yhteyttä lakimieheen. Huomautuksia: Kuvien laitteet voivat hieman poiketa omistamastasi laitteesta. Kaikkia lisävarusteita ei ehkä ole saatavana kaikissa maissa. Kysy lisätietoja jälleenmyyjältä. Tässä käyttöohjeessa käytetään kahden tyyppistä mittojen merkitsemistapaa. Katso tämän laitteen tiedot metrijärjestelmää noudattavista tiedoista. Tärkeää: Muiden kuin tässä käyttöohjeessa eriteltyjen säätöjen ja hallintalaitteiden käyttö tai toimenpiteiden suorittaminen voi altistaa vaaralliselle säteilylle.

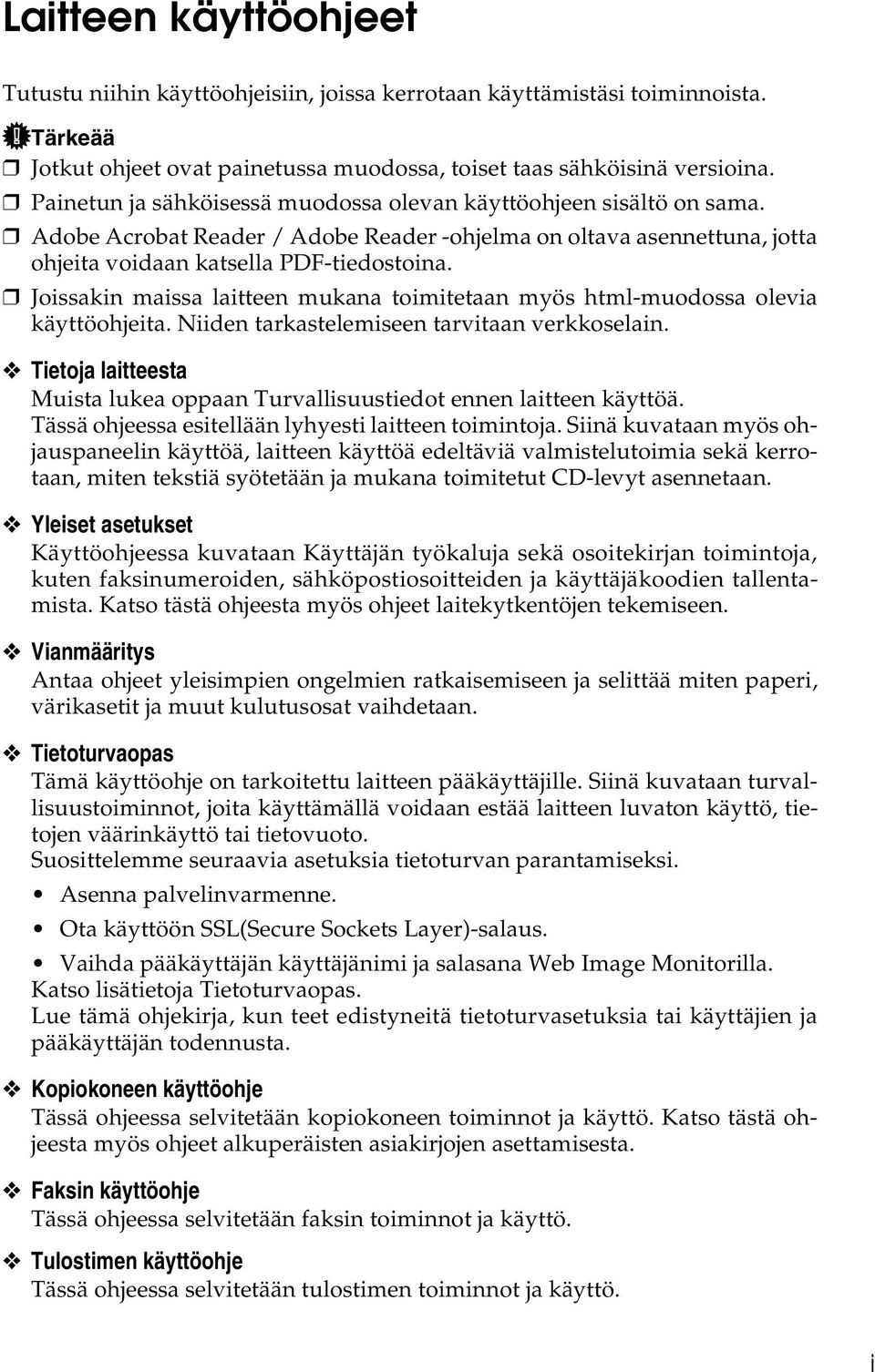

3 Laitteen käyttöohjeet Tutustu niihin käyttöohjeisiin, joissa kerrotaan käyttämistäsi toiminnoista. Tärkeää Jotkut ohjeet ovat painetussa muodossa, toiset taas sähköisinä versioina. Painetun ja sähköisessä muodossa olevan käyttöohjeen sisältö on sama. Adobe Acrobat Reader / Adobe Reader -ohjelma on oltava asennettuna, jotta ohjeita voidaan katsella PDF-tiedostoina. Joissakin maissa laitteen mukana toimitetaan myös html-muodossa olevia käyttöohjeita. Niiden tarkastelemiseen tarvitaan verkkoselain. Tietoja laitteesta Muista lukea oppaan Turvallisuustiedot ennen laitteen käyttöä. Tässä ohjeessa esitellään lyhyesti laitteen toimintoja. Siinä kuvataan myös ohjauspaneelin käyttöä, laitteen käyttöä edeltäviä valmistelutoimia sekä kerrotaan, miten tekstiä syötetään ja mukana toimitetut CD-levyt asennetaan. Yleiset asetukset Käyttöohjeessa kuvataan Käyttäjän työkaluja sekä osoitekirjan toimintoja, kuten faksinumeroiden, sähköpostiosoitteiden ja käyttäjäkoodien tallentamista. Katso tästä ohjeesta myös ohjeet laitekytkentöjen tekemiseen. Vianmääritys Antaa ohjeet yleisimpien ongelmien ratkaisemiseen ja selittää miten paperi, värikasetit ja muut kulutusosat vaihdetaan. Tietoturvaopas Tämä käyttöohje on tarkoitettu laitteen pääkäyttäjille. Siinä kuvataan turvallisuustoiminnot, joita käyttämällä voidaan estää laitteen luvaton käyttö, tietojen väärinkäyttö tai tietovuoto. Suosittelemme seuraavia asetuksia tietoturvan parantamiseksi. Asenna palvelinvarmenne. Ota käyttöön SSL(Secure Sockets Layer)-salaus. Vaihda pääkäyttäjän käyttäjänimi ja salasana Web Image Monitorilla. Katso lisätietoja Tietoturvaopas. Lue tämä ohjekirja, kun teet edistyneitä tietoturvasetuksia tai käyttäjien ja pääkäyttäjän todennusta. Kopiokoneen käyttöohje Tässä ohjeessa selvitetään kopiokoneen toiminnot ja käyttö. Katso tästä ohjeesta myös ohjeet alkuperäisten asiakirjojen asettamisesta. Faksin käyttöohje Tässä ohjeessa selvitetään faksin toiminnot ja käyttö. Tulostimen käyttöohje Tässä ohjeessa selvitetään tulostimen toiminnot ja käyttö. i

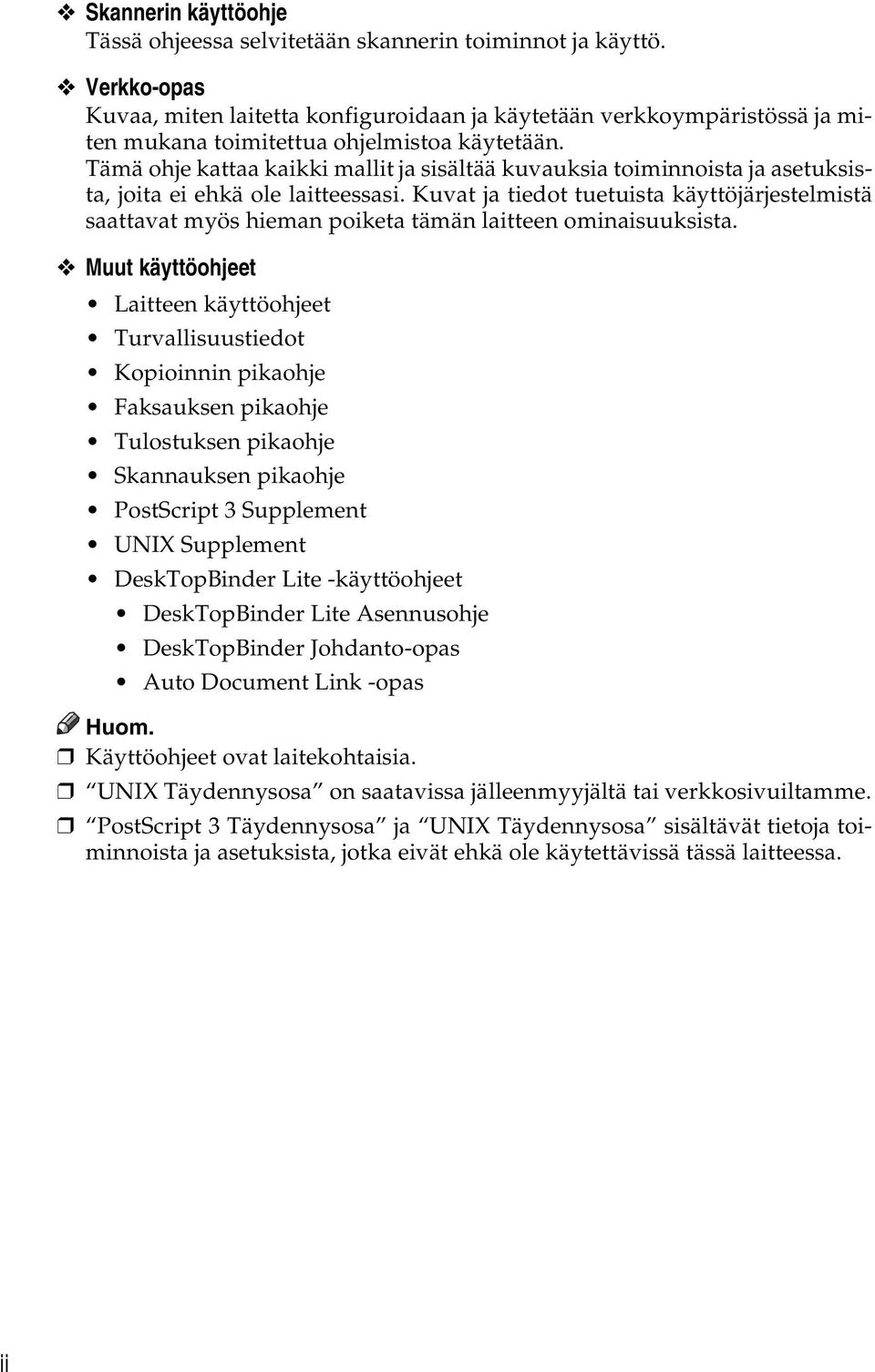

4 Skannerin käyttöohje Tässä ohjeessa selvitetään skannerin toiminnot ja käyttö. Verkko-opas Kuvaa, miten laitetta konfiguroidaan ja käytetään verkkoympäristössä ja miten mukana toimitettua ohjelmistoa käytetään. Tämä ohje kattaa kaikki mallit ja sisältää kuvauksia toiminnoista ja asetuksista, joita ei ehkä ole laitteessasi. Kuvat ja tiedot tuetuista käyttöjärjestelmistä saattavat myös hieman poiketa tämän laitteen ominaisuuksista. Muut käyttöohjeet Laitteen käyttöohjeet Turvallisuustiedot Kopioinnin pikaohje Faksauksen pikaohje Tulostuksen pikaohje Skannauksen pikaohje PostScript 3 Supplement UNIX Supplement DeskTopBinder Lite -käyttöohjeet DeskTopBinder Lite Asennusohje DeskTopBinder Johdanto-opas Auto Document Link -opas Käyttöohjeet ovat laitekohtaisia. UNIX Täydennysosa on saatavissa jälleenmyyjältä tai verkkosivuiltamme. PostScript 3 Täydennysosa ja UNIX Täydennysosa sisältävät tietoja toiminnoista ja asetuksista, jotka eivät ehkä ole käytettävissä tässä laitteessa. ii

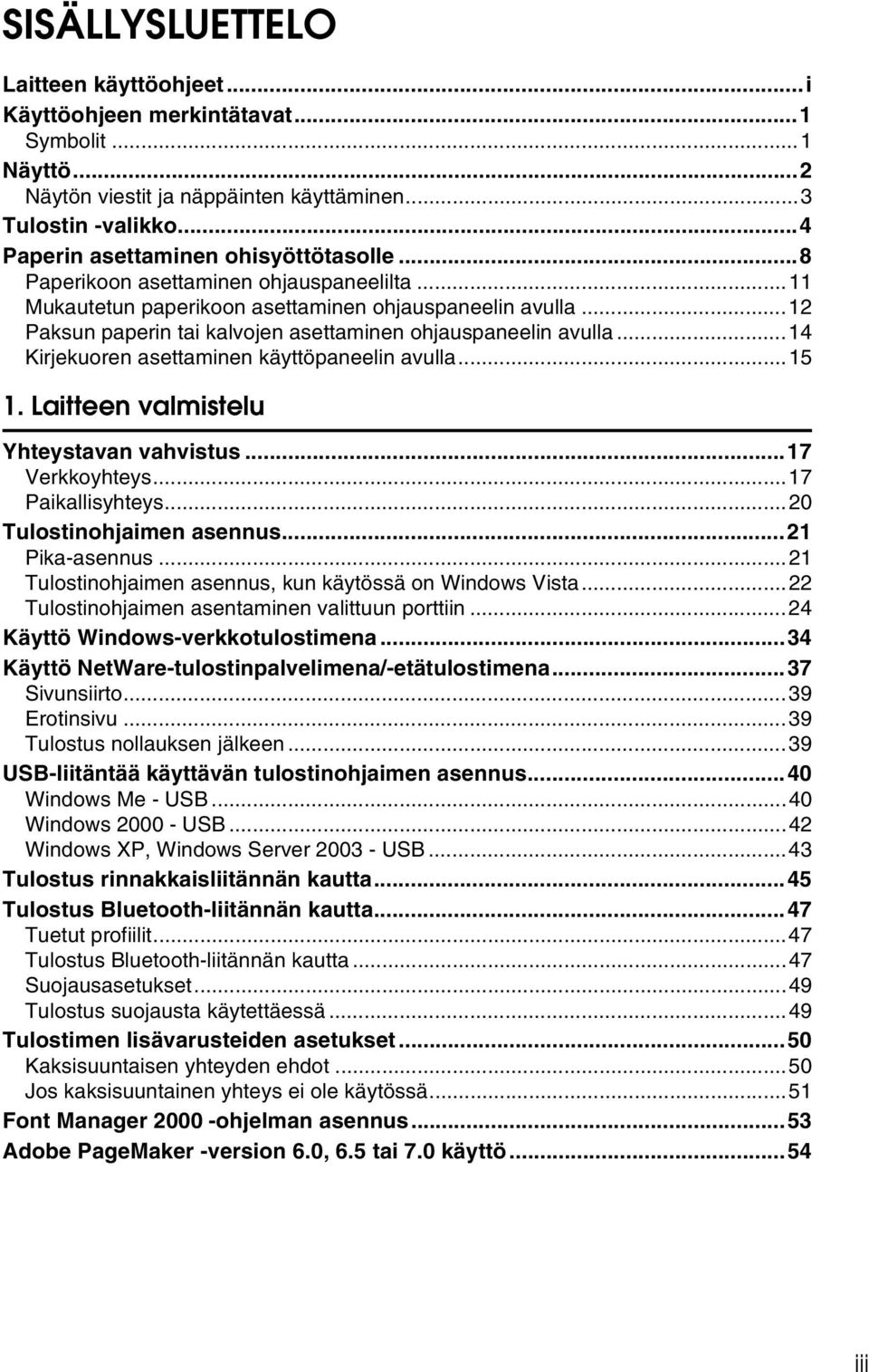

5 SISÄLLYSLUETTELO Laitteen käyttöohjeet...i Käyttöohjeen merkintätavat...1 Symbolit...1 Näyttö...2 Näytön viestit ja näppäinten käyttäminen...3 Tulostin -valikko...4 Paperin asettaminen ohisyöttötasolle...8 Paperikoon asettaminen ohjauspaneelilta...11 Mukautetun paperikoon asettaminen ohjauspaneelin avulla...12 Paksun paperin tai kalvojen asettaminen ohjauspaneelin avulla...14 Kirjekuoren asettaminen käyttöpaneelin avulla Laitteen valmistelu Yhteystavan vahvistus...17 Verkkoyhteys...17 Paikallisyhteys...20 Tulostinohjaimen asennus...21 Pika-asennus...21 Tulostinohjaimen asennus, kun käytössä on Windows Vista...22 Tulostinohjaimen asentaminen valittuun porttiin...24 Käyttö Windows-verkkotulostimena...34 Käyttö NetWare-tulostinpalvelimena/-etätulostimena...37 Sivunsiirto...39 Erotinsivu...39 Tulostus nollauksen jälkeen...39 USB-liitäntää käyttävän tulostinohjaimen asennus...40 Windows Me - USB...40 Windows USB...42 Windows XP, Windows Server USB...43 Tulostus rinnakkaisliitännän kautta...45 Tulostus Bluetooth-liitännän kautta...47 Tuetut profiilit...47 Tulostus Bluetooth-liitännän kautta...47 Suojausasetukset...49 Tulostus suojausta käytettäessä...49 Tulostimen lisävarusteiden asetukset...50 Kaksisuuntaisen yhteyden ehdot...50 Jos kaksisuuntainen yhteys ei ole käytössä...51 Font Manager ohjelman asennus...53 Adobe PageMaker -version 6.0, 6.5 tai 7.0 käyttö...54 iii

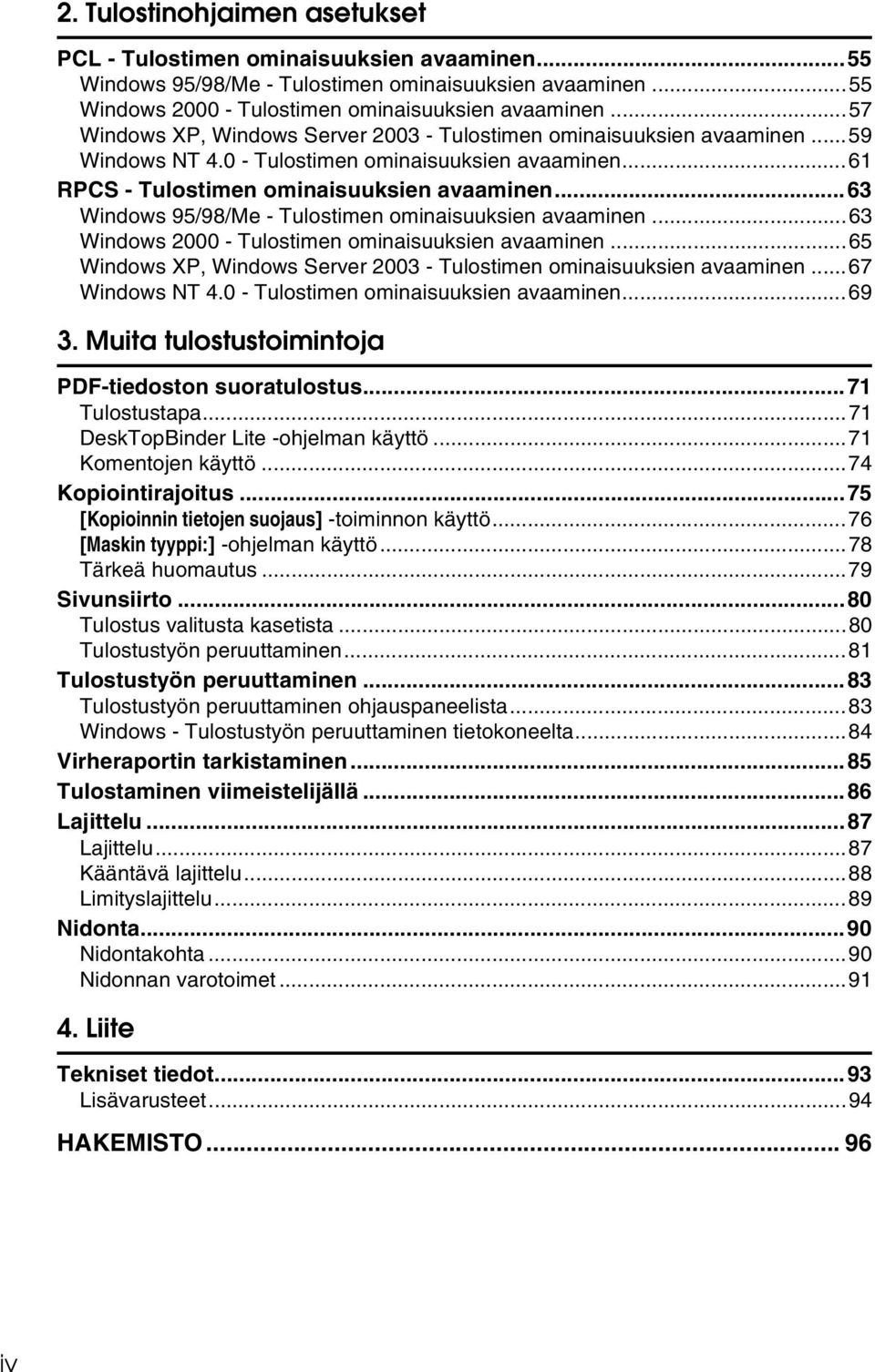

6 2. Tulostinohjaimen asetukset PCL - Tulostimen ominaisuuksien avaaminen...55 Windows 95/98/Me - Tulostimen ominaisuuksien avaaminen...55 Windows Tulostimen ominaisuuksien avaaminen...57 Windows XP, Windows Server Tulostimen ominaisuuksien avaaminen...59 Windows NT Tulostimen ominaisuuksien avaaminen...61 RPCS - Tulostimen ominaisuuksien avaaminen...63 Windows 95/98/Me - Tulostimen ominaisuuksien avaaminen...63 Windows Tulostimen ominaisuuksien avaaminen...65 Windows XP, Windows Server Tulostimen ominaisuuksien avaaminen...67 Windows NT Tulostimen ominaisuuksien avaaminen Muita tulostustoimintoja PDF-tiedoston suoratulostus...71 Tulostustapa...71 DeskTopBinder Lite -ohjelman käyttö...71 Komentojen käyttö...74 Kopiointirajoitus...75 [Kopioinnin tietojen suojaus] -toiminnon käyttö...76 [Maskin tyyppi:] -ohjelman käyttö...78 Tärkeä huomautus...79 Sivunsiirto...80 Tulostus valitusta kasetista...80 Tulostustyön peruuttaminen...81 Tulostustyön peruuttaminen...83 Tulostustyön peruuttaminen ohjauspaneelista...83 Windows - Tulostustyön peruuttaminen tietokoneelta...84 Virheraportin tarkistaminen...85 Tulostaminen viimeistelijällä...86 Lajittelu...87 Lajittelu...87 Kääntävä lajittelu...88 Limityslajittelu...89 Nidonta...90 Nidontakohta...90 Nidonnan varotoimet Liite Tekniset tiedot...93 Lisävarusteet...94 HAKEMISTO iv

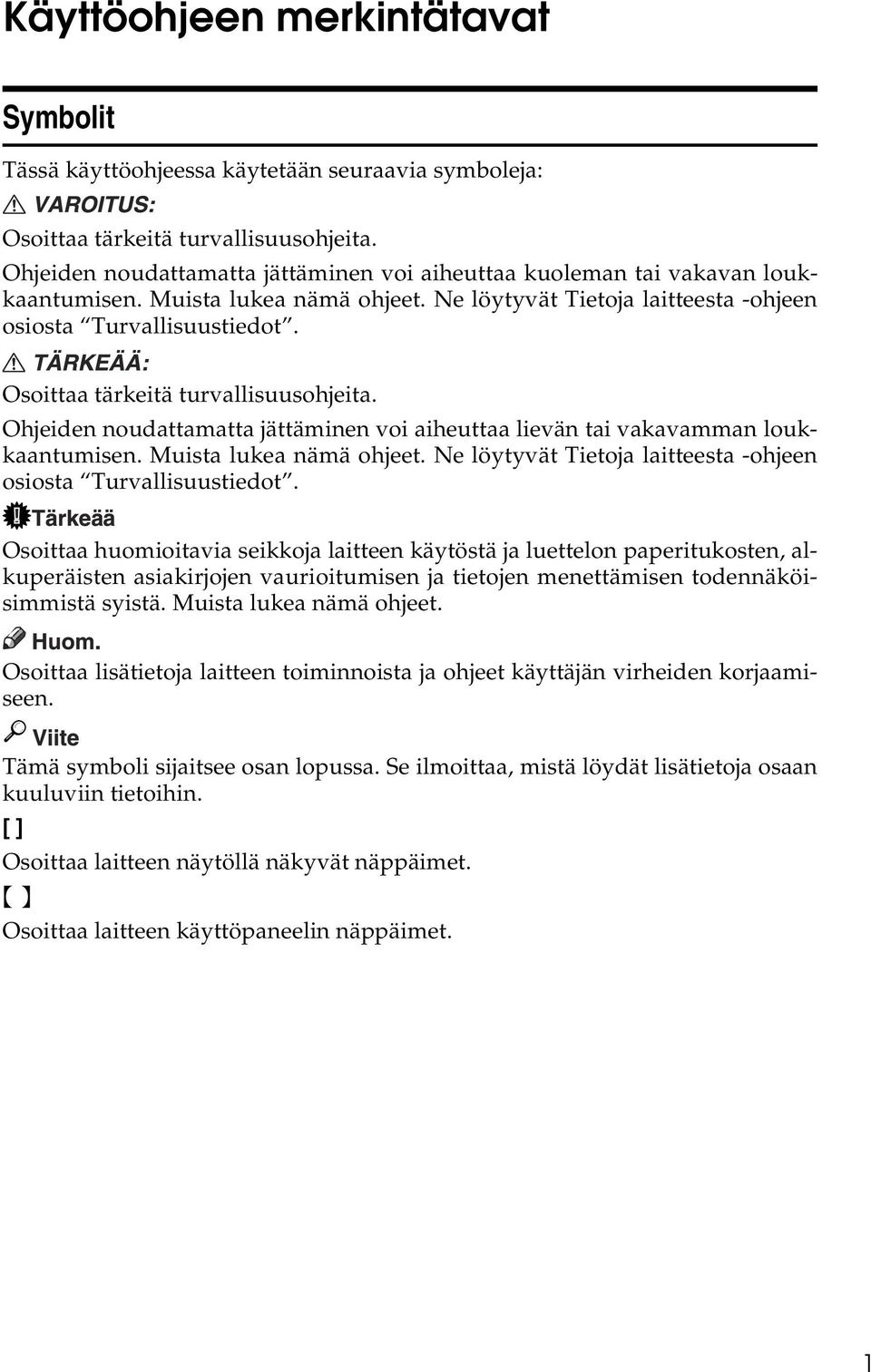

7 Käyttöohjeen merkintätavat Symbolit Tässä käyttöohjeessa käytetään seuraavia symboleja: Osoittaa tärkeitä turvallisuusohjeita. Ohjeiden noudattamatta jättäminen voi aiheuttaa kuoleman tai vakavan loukkaantumisen. Muista lukea nämä ohjeet. Ne löytyvät Tietoja laitteesta -ohjeen osiosta Turvallisuustiedot. Osoittaa tärkeitä turvallisuusohjeita. Ohjeiden noudattamatta jättäminen voi aiheuttaa lievän tai vakavamman loukkaantumisen. Muista lukea nämä ohjeet. Ne löytyvät Tietoja laitteesta -ohjeen osiosta Turvallisuustiedot. Osoittaa huomioitavia seikkoja laitteen käytöstä ja luettelon paperitukosten, alkuperäisten asiakirjojen vaurioitumisen ja tietojen menettämisen todennäköisimmistä syistä. Muista lukea nämä ohjeet. Osoittaa lisätietoja laitteen toiminnoista ja ohjeet käyttäjän virheiden korjaamiseen. Tämä symboli sijaitsee osan lopussa. Se ilmoittaa, mistä löydät lisätietoja osaan kuuluviin tietoihin. [ ] Osoittaa laitteen näytöllä näkyvät näppäimet. { } Osoittaa laitteen käyttöpaneelin näppäimet. 1

8 Näyttö Tässä osassa selvitetään laitteen ohjauspaneelista tehtävät verkkoasetukset, kun laitetta käytetään tulostimena. FI ASC009S 1. Toimintatila tai viestit Näyttää laitteen nykyisen tilan, kuten Valmis, Offline ja Odota [Työ noll] Peruuta tulostustyö painamalla tätä näppäintä. Jos laite on offline-tilassa ja Heksalista on valittuna kun näppäintä painetaan, Heksalista peruuntuu. 3. [Valikko] Painamalla saat esiin valikon, josta voi valita: [Sivuns.] Painamalla tulostat kaikki laitteen syöttöpuskuriin jääneet tiedot. [Virheraportti] Näyttää tietokoneelta lähetettyjen tulostustöiden virheraportit. Kun laitteeseen kytketään virta, esiin tulee kopiokoneen näyttö. Tämä on oletusasetus. Asetusta voi muuttaa. Katso Yleiset asetukset. 2

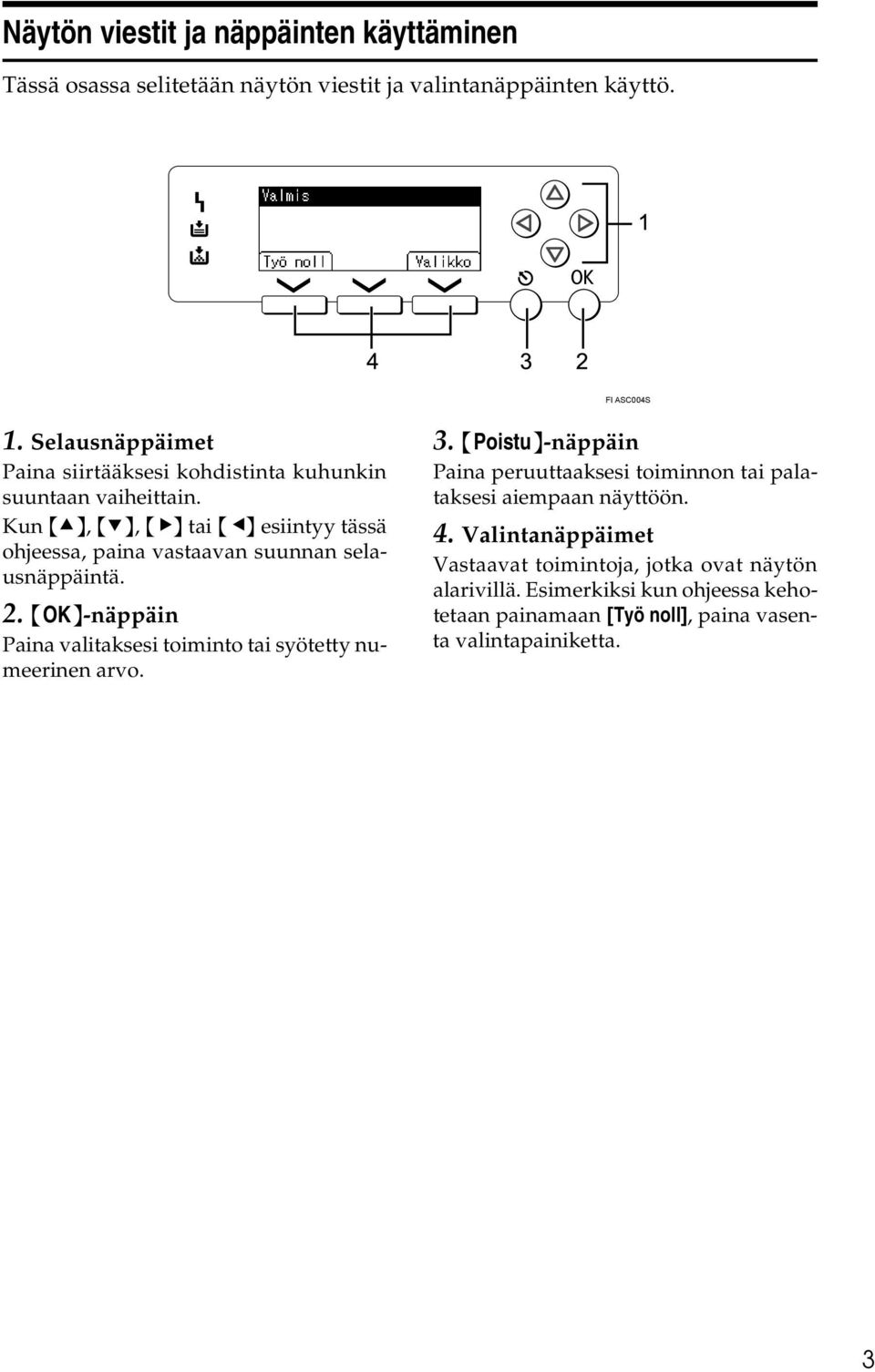

9 Näytön viestit ja näppäinten käyttäminen Tässä osassa selitetään näytön viestit ja valintanäppäinten käyttö. FI ASC004S 1. Selausnäppäimet Paina siirtääksesi kohdistinta kuhunkin suuntaan vaiheittain. Kun {U}, {T}, {V} tai {W} esiintyy tässä ohjeessa, paina vastaavan suunnan selausnäppäintä. 2. {OK}-näppäin Paina valitaksesi toiminto tai syötetty numeerinen arvo. 3. {Poistu}-näppäin Paina peruuttaaksesi toiminnon tai palataksesi aiempaan näyttöön. 4. Valintanäppäimet Vastaavat toimintoja, jotka ovat näytön alarivillä. Esimerkiksi kun ohjeessa kehotetaan painamaan [Työ noll], paina vasenta valintapainiketta. 3

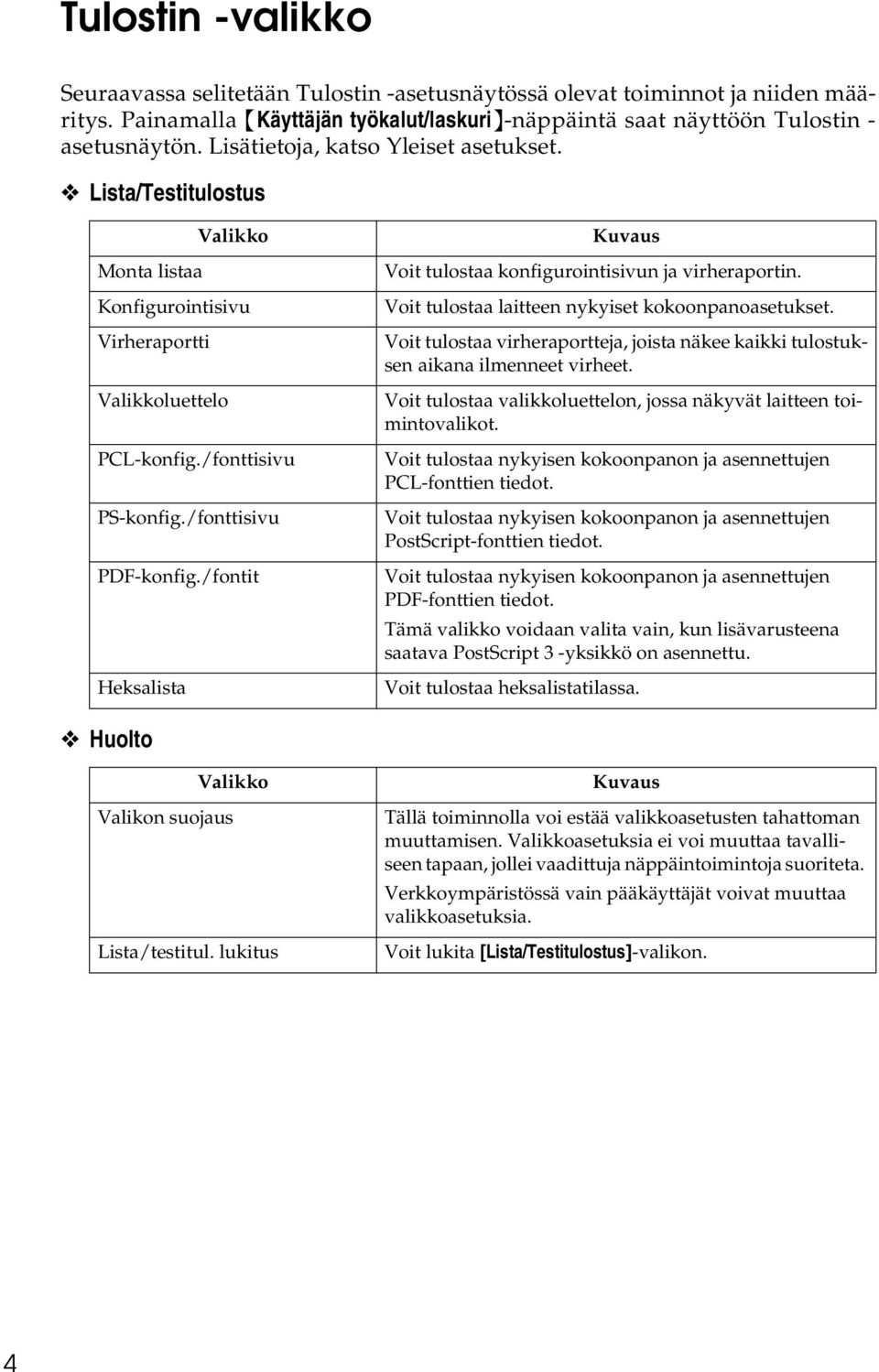

10 Tulostin -valikko Seuraavassa selitetään Tulostin -asetusnäytössä olevat toiminnot ja niiden määritys. Painamalla {Käyttäjän työkalut/laskuri}-näppäintä saat näyttöön Tulostin - asetusnäytön. Lisätietoja, katso Yleiset asetukset. Lista/Testitulostus Valikko Monta listaa Konfigurointisivu Virheraportti Valikkoluettelo PCL-konfig./fonttisivu PS-konfig./fonttisivu PDF-konfig./fontit Heksalista Kuvaus Voit tulostaa konfigurointisivun ja virheraportin. Voit tulostaa laitteen nykyiset kokoonpanoasetukset. Voit tulostaa virheraportteja, joista näkee kaikki tulostuksen aikana ilmenneet virheet. Voit tulostaa valikkoluettelon, jossa näkyvät laitteen toimintovalikot. Voit tulostaa nykyisen kokoonpanon ja asennettujen PCL-fonttien tiedot. Voit tulostaa nykyisen kokoonpanon ja asennettujen PostScript-fonttien tiedot. Voit tulostaa nykyisen kokoonpanon ja asennettujen PDF-fonttien tiedot. Tämä valikko voidaan valita vain, kun lisävarusteena saatava PostScript 3 -yksikkö on asennettu. Voit tulostaa heksalistatilassa. Huolto Valikko Valikon suojaus Lista/testitul. lukitus Kuvaus Tällä toiminnolla voi estää valikkoasetusten tahattoman muuttamisen. Valikkoasetuksia ei voi muuttaa tavalliseen tapaan, jollei vaadittuja näppäintoimintoja suoriteta. Verkkoympäristössä vain pääkäyttäjät voivat muuttaa valikkoasetuksia. Voit lukita [Lista/Testitulostus]-valikon. 4

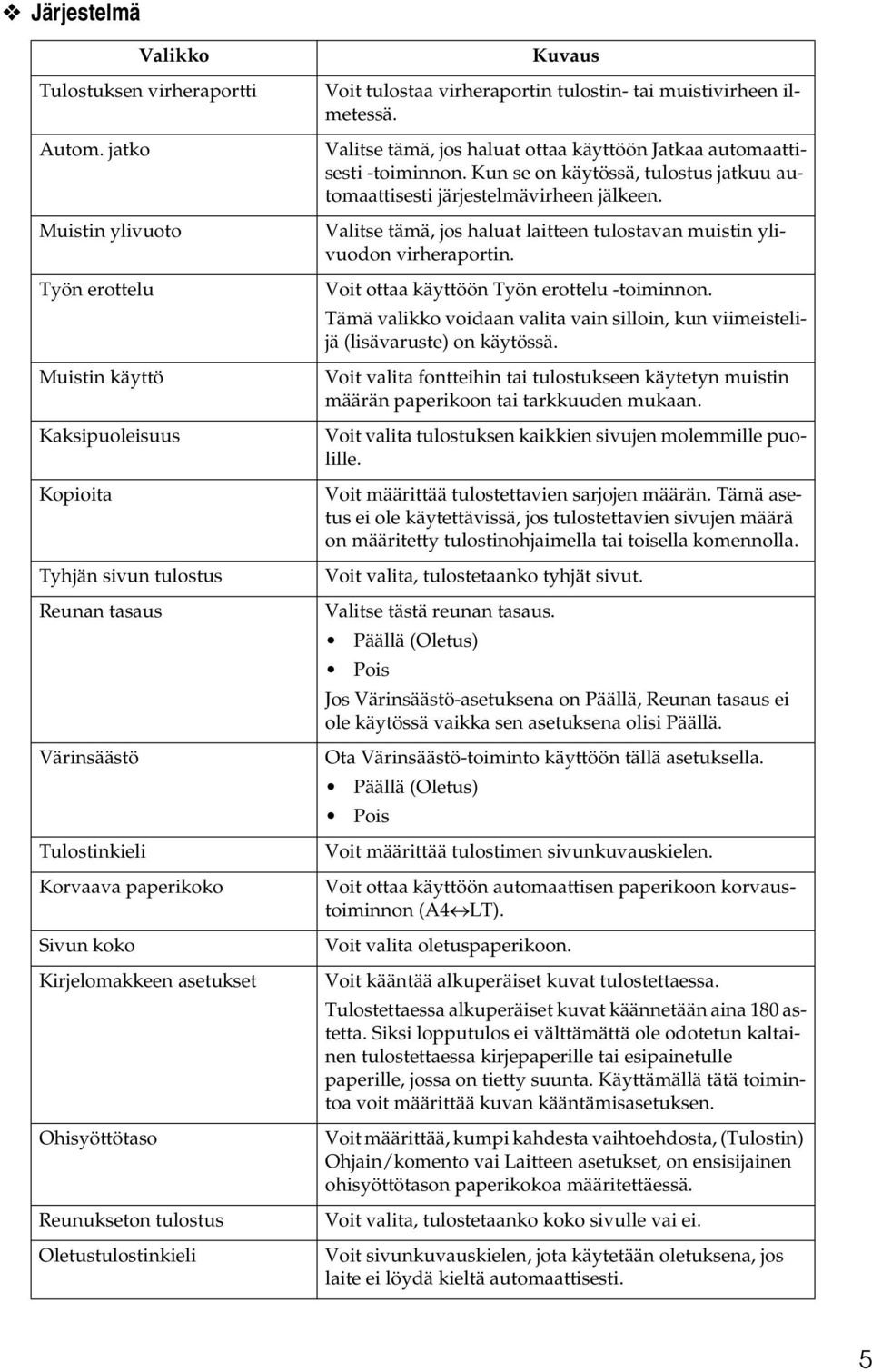

11 Järjestelmä Valikko Tulostuksen virheraportti Autom. jatko Muistin ylivuoto Työn erottelu Muistin käyttö Kaksipuoleisuus Kopioita Tyhjän sivun tulostus Reunan tasaus Värinsäästö Tulostinkieli Korvaava paperikoko Sivun koko Kirjelomakkeen asetukset Ohisyöttötaso Reunukseton tulostus Oletustulostinkieli Kuvaus Voit tulostaa virheraportin tulostin- tai muistivirheen ilmetessä. Valitse tämä, jos haluat ottaa käyttöön Jatkaa automaattisesti -toiminnon. Kun se on käytössä, tulostus jatkuu automaattisesti järjestelmävirheen jälkeen. Valitse tämä, jos haluat laitteen tulostavan muistin ylivuodon virheraportin. Voit ottaa käyttöön Työn erottelu -toiminnon. Tämä valikko voidaan valita vain silloin, kun viimeistelijä (lisävaruste) on käytössä. Voit valita fontteihin tai tulostukseen käytetyn muistin määrän paperikoon tai tarkkuuden mukaan. Voit valita tulostuksen kaikkien sivujen molemmille puolille. Voit määrittää tulostettavien sarjojen määrän. Tämä asetus ei ole käytettävissä, jos tulostettavien sivujen määrä on määritetty tulostinohjaimella tai toisella komennolla. Voit valita, tulostetaanko tyhjät sivut. Valitse tästä reunan tasaus. Päällä (Oletus) Pois Jos Värinsäästö-asetuksena on Päällä, Reunan tasaus ei ole käytössä vaikka sen asetuksena olisi Päällä. Ota Värinsäästö-toiminto käyttöön tällä asetuksella. Päällä (Oletus) Pois Voit määrittää tulostimen sivunkuvauskielen. Voit ottaa käyttöön automaattisen paperikoon korvaustoiminnon (A4 LT). Voit valita oletuspaperikoon. Voit kääntää alkuperäiset kuvat tulostettaessa. Tulostettaessa alkuperäiset kuvat käännetään aina 180 astetta. Siksi lopputulos ei välttämättä ole odotetun kaltainen tulostettaessa kirjepaperille tai esipainetulle paperille, jossa on tietty suunta. Käyttämällä tätä toimintoa voit määrittää kuvan kääntämisasetuksen. Voit määrittää, kumpi kahdesta vaihtoehdosta, (Tulostin) Ohjain/komento vai Laitteen asetukset, on ensisijainen ohisyöttötason paperikokoa määritettäessä. Voit valita, tulostetaanko koko sivulle vai ei. Voit sivunkuvauskielen, jota käytetään oletuksena, jos laite ei löydä kieltä automaattisesti. 5

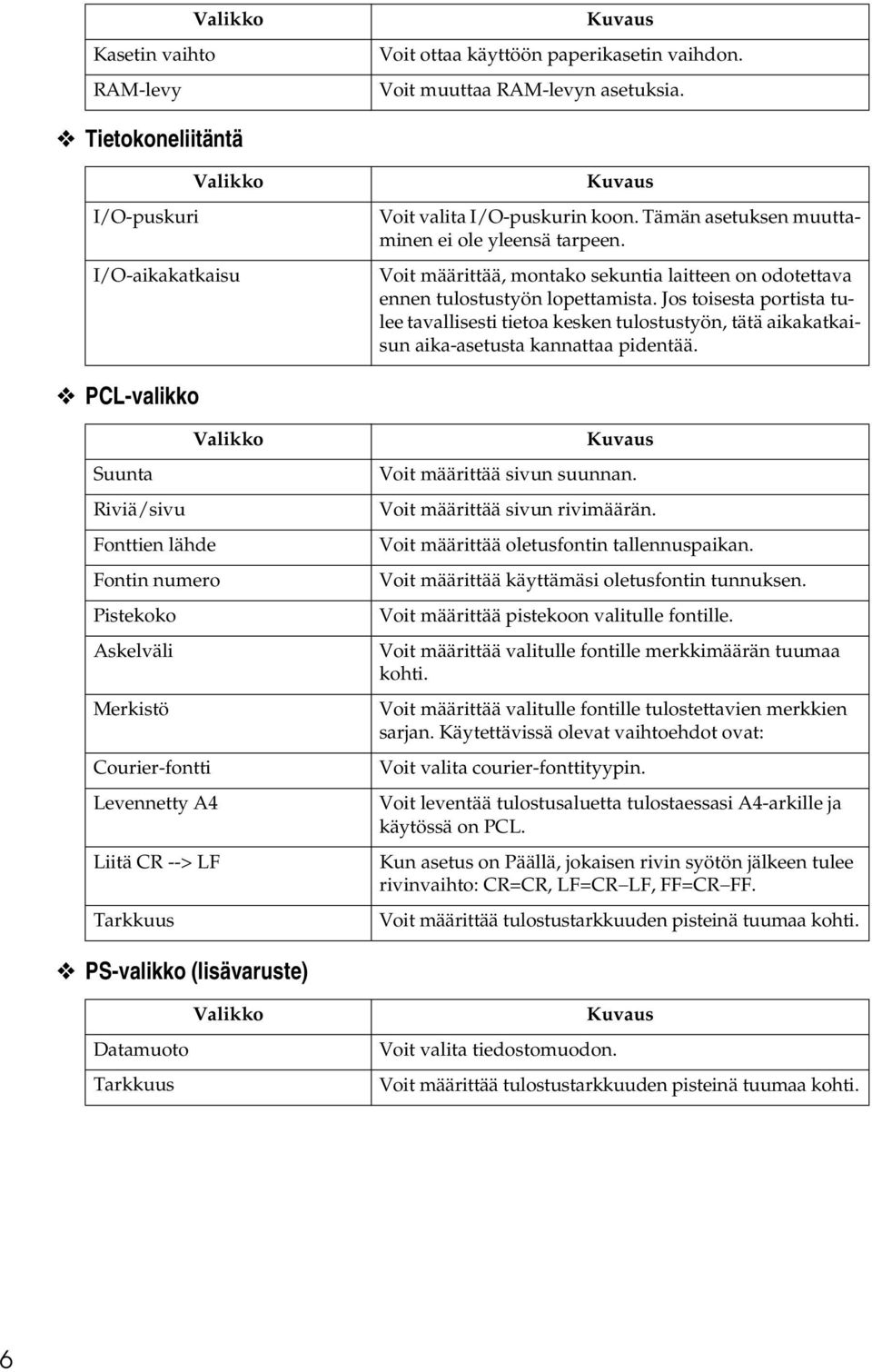

12 Kasetin vaihto RAM-levy Valikko Kuvaus Voit ottaa käyttöön paperikasetin vaihdon. Voit muuttaa RAM-levyn asetuksia. Tietokoneliitäntä I/O-puskuri Valikko I/O-aikakatkaisu Kuvaus Voit valita I/O-puskurin koon. Tämän asetuksen muuttaminen ei ole yleensä tarpeen. Voit määrittää, montako sekuntia laitteen on odotettava ennen tulostustyön lopettamista. Jos toisesta portista tulee tavallisesti tietoa kesken tulostustyön, tätä aikakatkaisun aika-asetusta kannattaa pidentää. PCL-valikko Valikko Suunta Riviä/sivu Fonttien lähde Fontin numero Pistekoko Askelväli Merkistö Courier-fontti Levennetty A4 Liitä CR --> LF Tarkkuus Kuvaus Voit määrittää sivun suunnan. Voit määrittää sivun rivimäärän. Voit määrittää oletusfontin tallennuspaikan. Voit määrittää käyttämäsi oletusfontin tunnuksen. Voit määrittää pistekoon valitulle fontille. Voit määrittää valitulle fontille merkkimäärän tuumaa kohti. Voit määrittää valitulle fontille tulostettavien merkkien sarjan. Käytettävissä olevat vaihtoehdot ovat: Voit valita courier-fonttityypin. Voit leventää tulostusaluetta tulostaessasi A4-arkille ja käytössä on PCL. Kun asetus on Päällä, jokaisen rivin syötön jälkeen tulee rivinvaihto: CR=CR, LF=CR LF, FF=CR FF. Voit määrittää tulostustarkkuuden pisteinä tuumaa kohti. PS-valikko (lisävaruste) Datamuoto Tarkkuus Valikko Kuvaus Voit valita tiedostomuodon. Voit määrittää tulostustarkkuuden pisteinä tuumaa kohti. 6

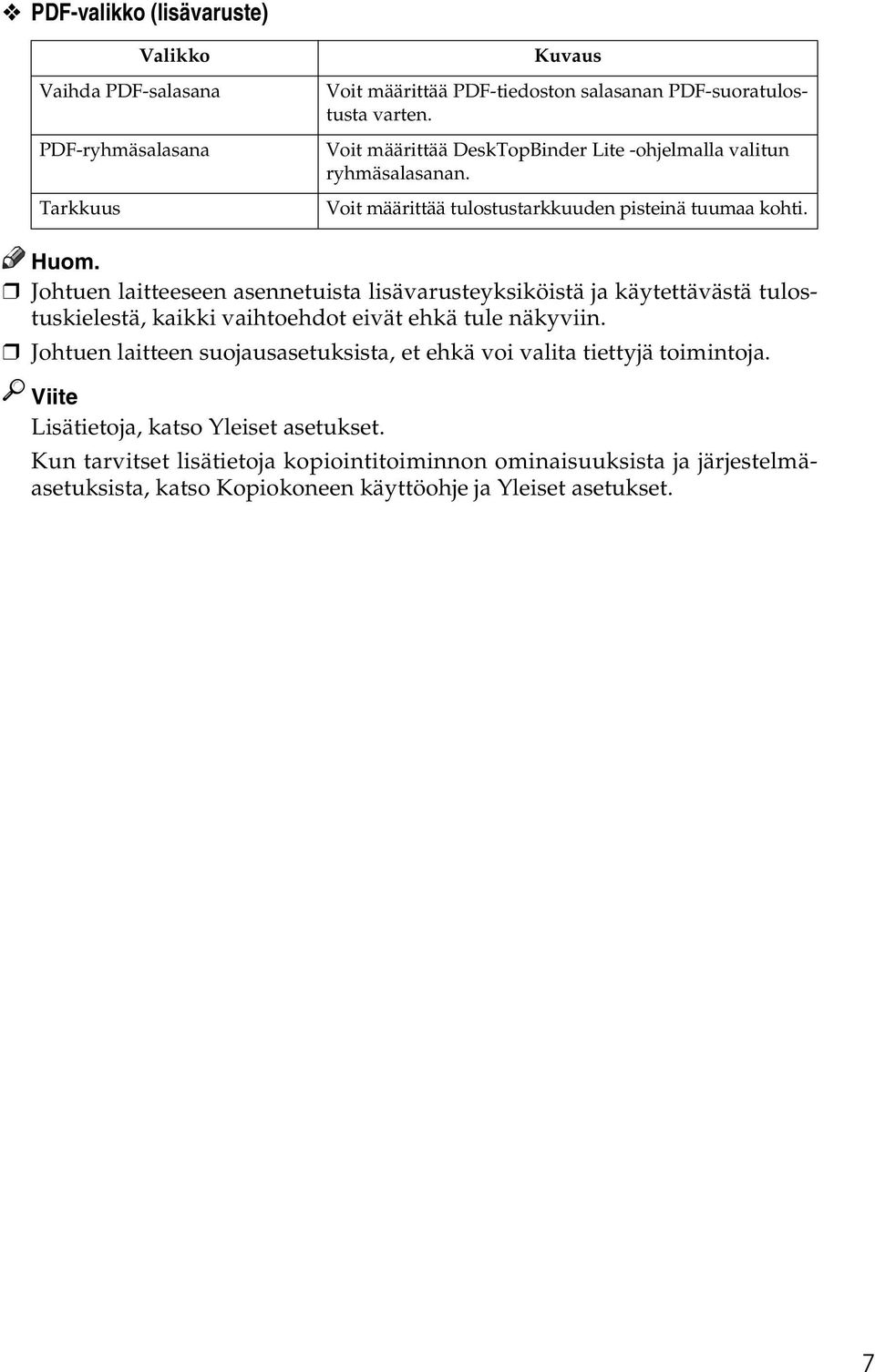

13 PDF-valikko (lisävaruste) Valikko Vaihda PDF-salasana PDF-ryhmäsalasana Tarkkuus Kuvaus Voit määrittää PDF-tiedoston salasanan PDF-suoratulostusta varten. Voit määrittää DeskTopBinder Lite -ohjelmalla valitun ryhmäsalasanan. Voit määrittää tulostustarkkuuden pisteinä tuumaa kohti. Johtuen laitteeseen asennetuista lisävarusteyksiköistä ja käytettävästä tulostuskielestä, kaikki vaihtoehdot eivät ehkä tule näkyviin. Johtuen laitteen suojausasetuksista, et ehkä voi valita tiettyjä toimintoja. Viite Lisätietoja, katso Yleiset asetukset. Kun tarvitset lisätietoja kopiointitoiminnon ominaisuuksista ja järjestelmäasetuksista, katso Kopiokoneen käyttöohje ja Yleiset asetukset. 7

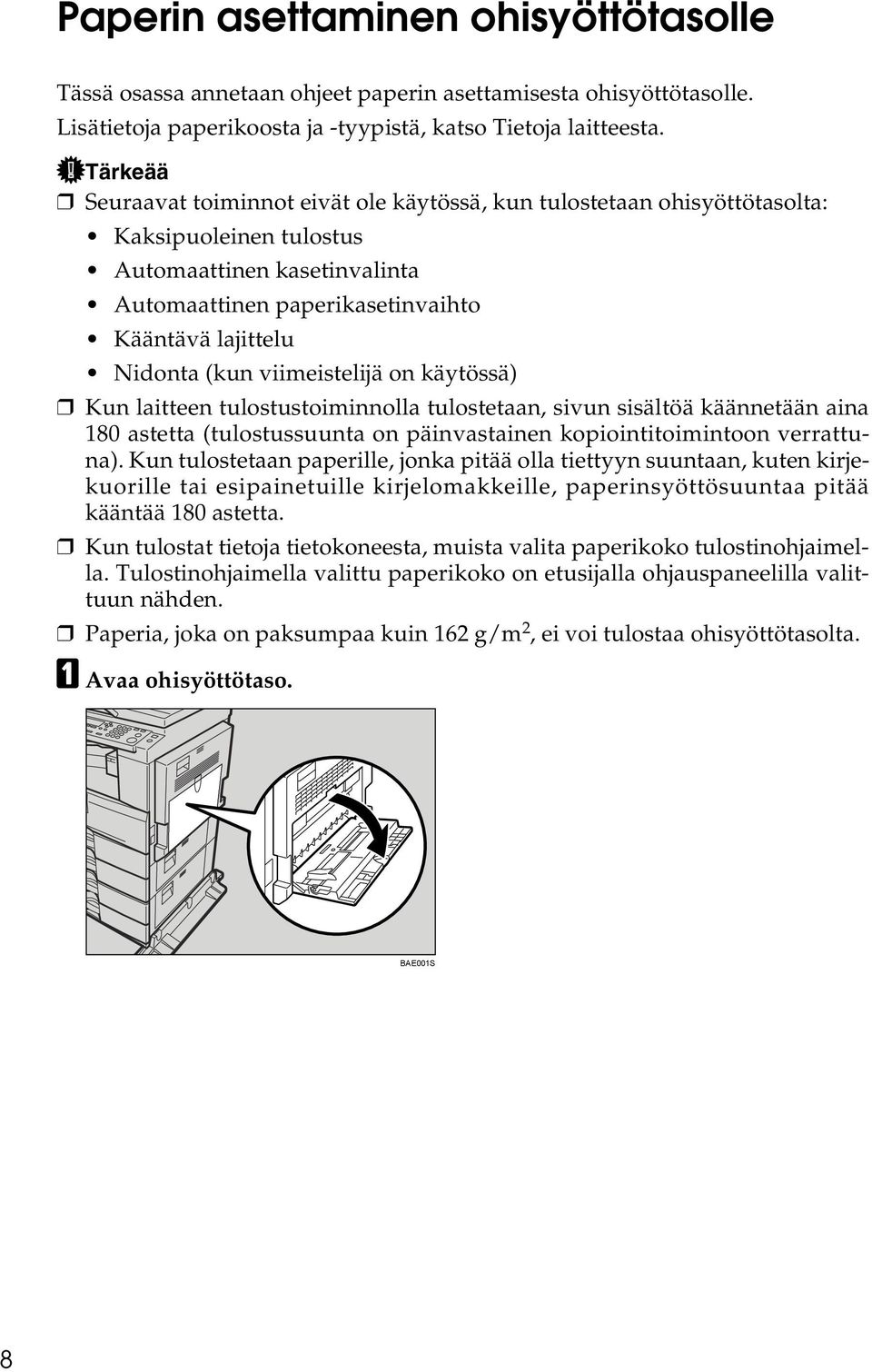

14 Paperin asettaminen ohisyöttötasolle Tässä osassa annetaan ohjeet paperin asettamisesta ohisyöttötasolle. Lisätietoja paperikoosta ja -tyypistä, katso Tietoja laitteesta. Tärkeää Seuraavat toiminnot eivät ole käytössä, kun tulostetaan ohisyöttötasolta: Kaksipuoleinen tulostus Automaattinen kasetinvalinta Automaattinen paperikasetinvaihto Kääntävä lajittelu Nidonta (kun viimeistelijä on käytössä) Kun laitteen tulostustoiminnolla tulostetaan, sivun sisältöä käännetään aina 180 astetta (tulostussuunta on päinvastainen kopiointitoimintoon verrattuna). Kun tulostetaan paperille, jonka pitää olla tiettyyn suuntaan, kuten kirjekuorille tai esipainetuille kirjelomakkeille, paperinsyöttösuuntaa pitää kääntää 180 astetta. Kun tulostat tietoja tietokoneesta, muista valita paperikoko tulostinohjaimella. Tulostinohjaimella valittu paperikoko on etusijalla ohjauspaneelilla valittuun nähden. Paperia, joka on paksumpaa kuin 162 g/m 2, ei voi tulostaa ohisyöttötasolta. A Avaa ohisyöttötaso. BAE001S 8

15 B Nosta paperiohjaimen vapautusvipu ylös. ARB017S 1. Paperiohjaimen vapautusvipu C Säädä paperiohjaimet paperikoon mukaan ja työnnä paperi varoen ohisyöttötasolle tulostuspuoli alaspäin. AYM004S 1. Paperituki 2. Paperiohjaimet Avaa paperituki ja tue suurempia paperikokoja kuin A4L, 8 1 / 2 11L. Jos paperiohjaimet eivät ole tasan paperin reunojen kanssa, paperi voi tulostua vinoon tai voi sattua paperitukos. Työnnä paperia laitteeseen varovasti, kunnes sen liike pysähtyy. Lisää paperia vain sellainen määrä, joka pysyy ohisyöttötason ohjaimien välissä. Ohisyöttötason ylikuormitus voi johtaa paperitukoksiin ja vinoihin kuviin. Tuuleta paperipinoa, jotta arkkien väliin pääsee ilmaa. Näin arkit eivät takerru syötettäessä toisiinsa. Kun asetat kalvon, varmista, että se on asetettu oikein. 9

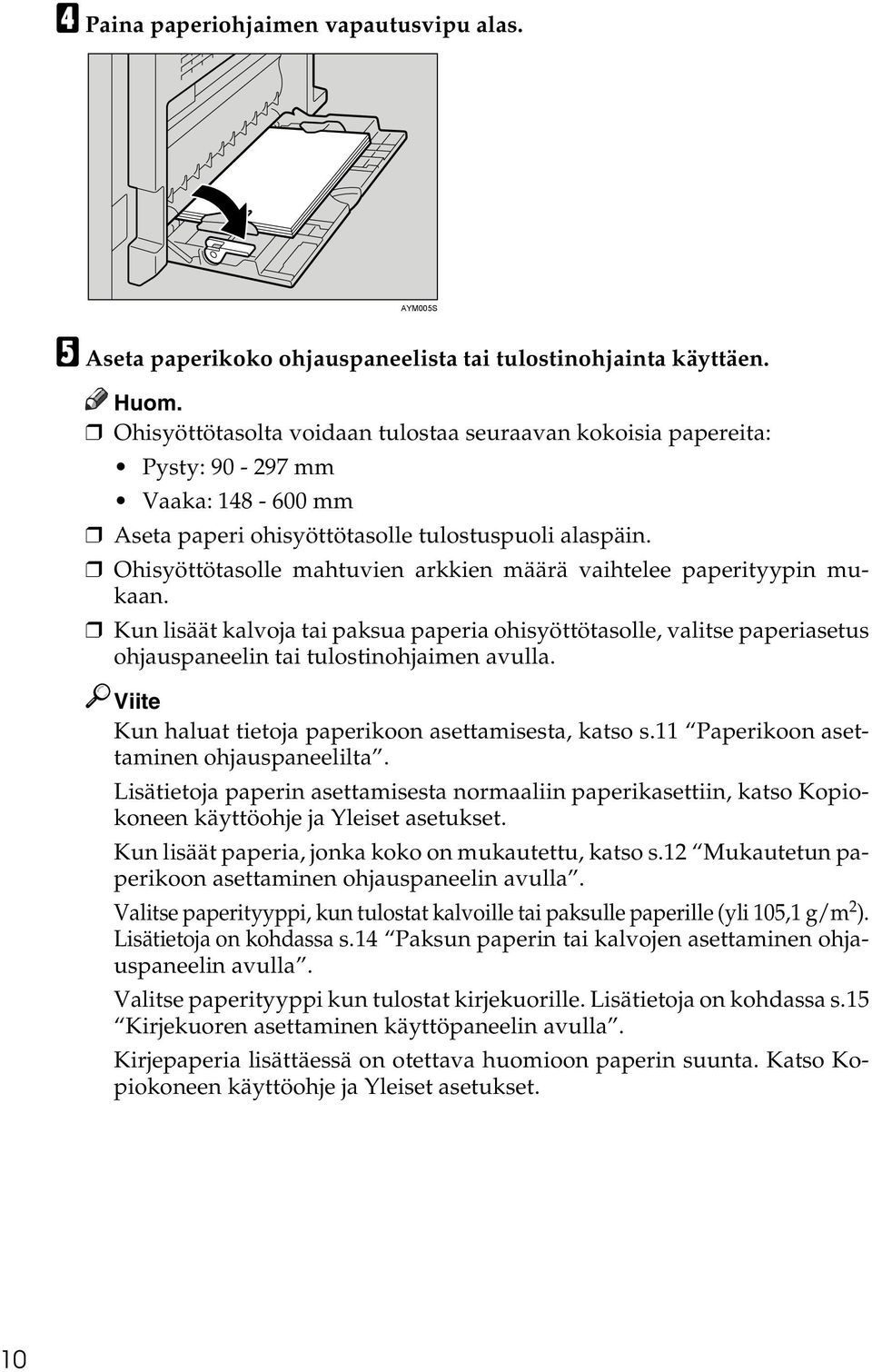

16 D Paina paperiohjaimen vapautusvipu alas. AYM005S E Aseta paperikoko ohjauspaneelista tai tulostinohjainta käyttäen. Ohisyöttötasolta voidaan tulostaa seuraavan kokoisia papereita: Pysty: mm Vaaka: mm Aseta paperi ohisyöttötasolle tulostuspuoli alaspäin. Ohisyöttötasolle mahtuvien arkkien määrä vaihtelee paperityypin mukaan. Kun lisäät kalvoja tai paksua paperia ohisyöttötasolle, valitse paperiasetus ohjauspaneelin tai tulostinohjaimen avulla. Viite Kun haluat tietoja paperikoon asettamisesta, katso s.11 Paperikoon asettaminen ohjauspaneelilta. Lisätietoja paperin asettamisesta normaaliin paperikasettiin, katso Kopiokoneen käyttöohje ja Yleiset asetukset. Kun lisäät paperia, jonka koko on mukautettu, katso s.12 Mukautetun paperikoon asettaminen ohjauspaneelin avulla. Valitse paperityyppi, kun tulostat kalvoille tai paksulle paperille (yli 105,1 g/m 2 ). Lisätietoja on kohdassa s.14 Paksun paperin tai kalvojen asettaminen ohjauspaneelin avulla. Valitse paperityyppi kun tulostat kirjekuorille. Lisätietoja on kohdassa s.15 Kirjekuoren asettaminen käyttöpaneelin avulla. Kirjepaperia lisättäessä on otettava huomioon paperin suunta. Katso Kopiokoneen käyttöohje ja Yleiset asetukset. 10

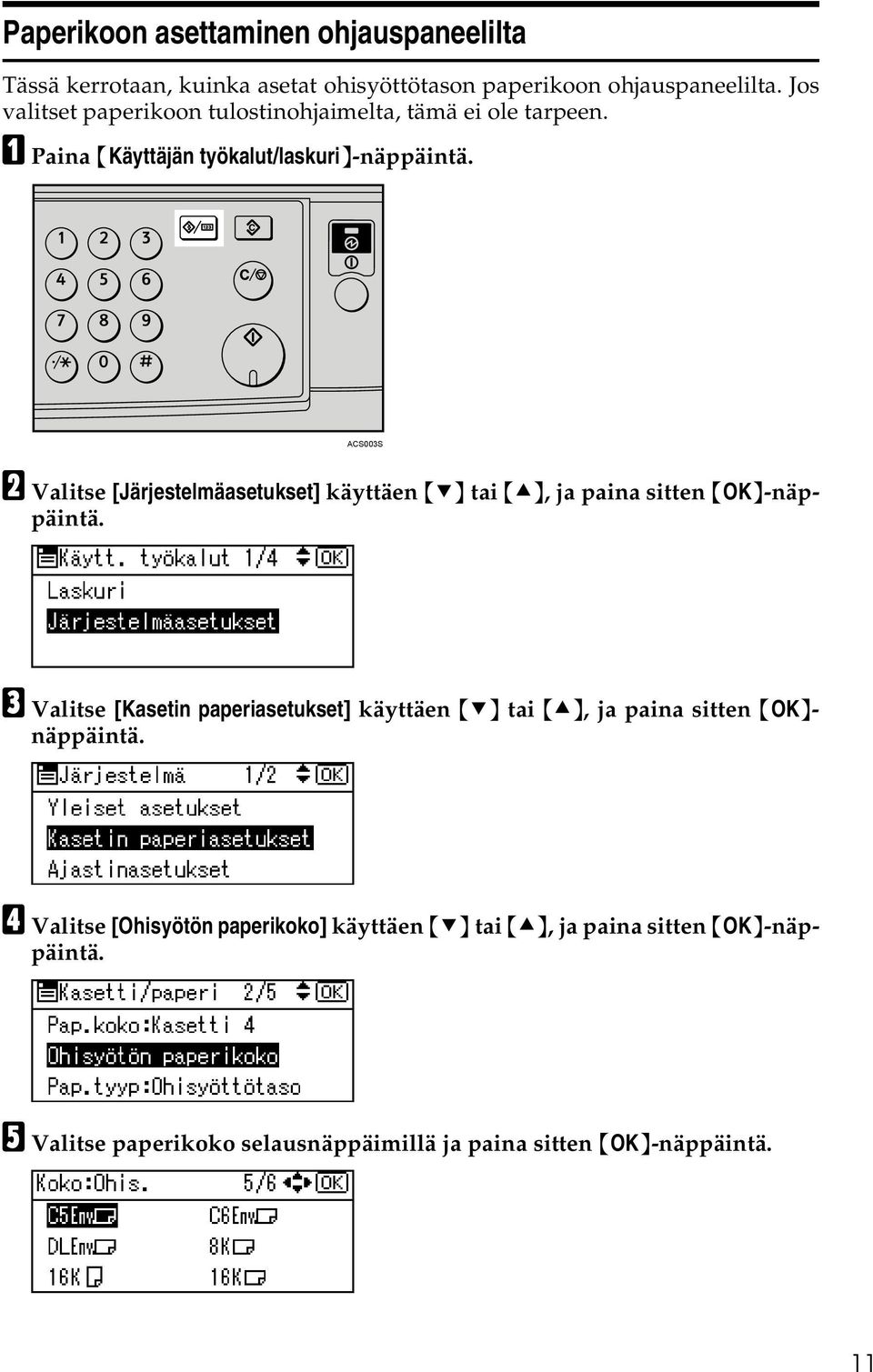

17 Paperikoon asettaminen ohjauspaneelilta Tässä kerrotaan, kuinka asetat ohisyöttötason paperikoon ohjauspaneelilta. Jos valitset paperikoon tulostinohjaimelta, tämä ei ole tarpeen. A Paina {Käyttäjän työkalut/laskuri}-näppäintä. ACS003S B Valitse [Järjestelmäasetukset] käyttäen {T} tai {U}, ja paina sitten {OK}-näppäintä. C Valitse [Kasetin paperiasetukset] käyttäen {T} tai {U}, ja paina sitten {OK}- näppäintä. D Valitse [Ohisyötön paperikoko] käyttäen {T} tai {U}, ja paina sitten {OK}-näppäintä. E Valitse paperikoko selausnäppäimillä ja paina sitten {OK}-näppäintä. 11

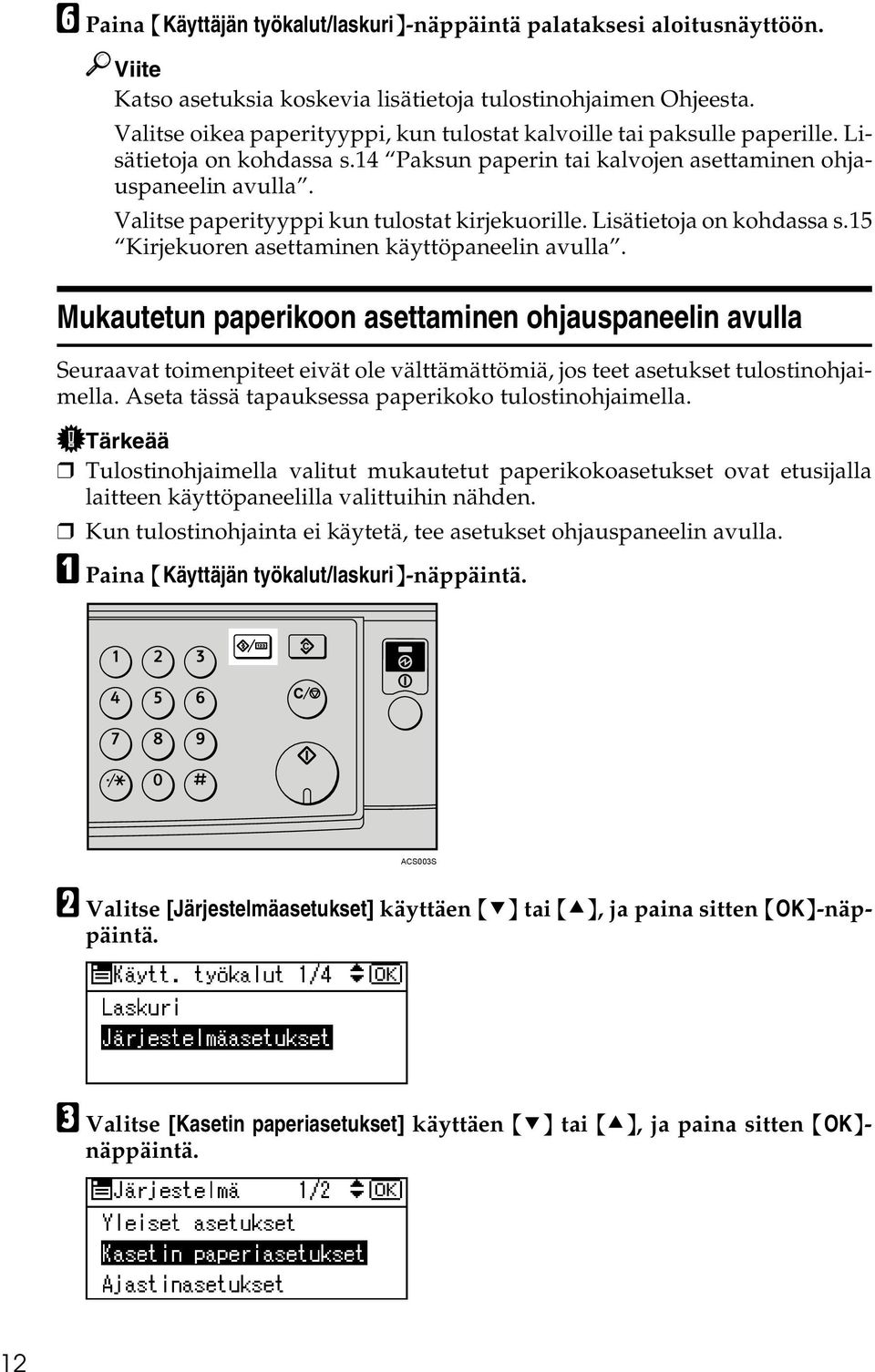

18 F Paina {Käyttäjän työkalut/laskuri}-näppäintä palataksesi aloitusnäyttöön. Viite Katso asetuksia koskevia lisätietoja tulostinohjaimen Ohjeesta. Valitse oikea paperityyppi, kun tulostat kalvoille tai paksulle paperille. Lisätietoja on kohdassa s.14 Paksun paperin tai kalvojen asettaminen ohjauspaneelin avulla. Valitse paperityyppi kun tulostat kirjekuorille. Lisätietoja on kohdassa s.15 Kirjekuoren asettaminen käyttöpaneelin avulla. Mukautetun paperikoon asettaminen ohjauspaneelin avulla Seuraavat toimenpiteet eivät ole välttämättömiä, jos teet asetukset tulostinohjaimella. Aseta tässä tapauksessa paperikoko tulostinohjaimella. Tärkeää Tulostinohjaimella valitut mukautetut paperikokoasetukset ovat etusijalla laitteen käyttöpaneelilla valittuihin nähden. Kun tulostinohjainta ei käytetä, tee asetukset ohjauspaneelin avulla. A Paina {Käyttäjän työkalut/laskuri}-näppäintä. ACS003S B Valitse [Järjestelmäasetukset] käyttäen {T} tai {U}, ja paina sitten {OK}-näppäintä. C Valitse [Kasetin paperiasetukset] käyttäen {T} tai {U}, ja paina sitten {OK}- näppäintä. 12

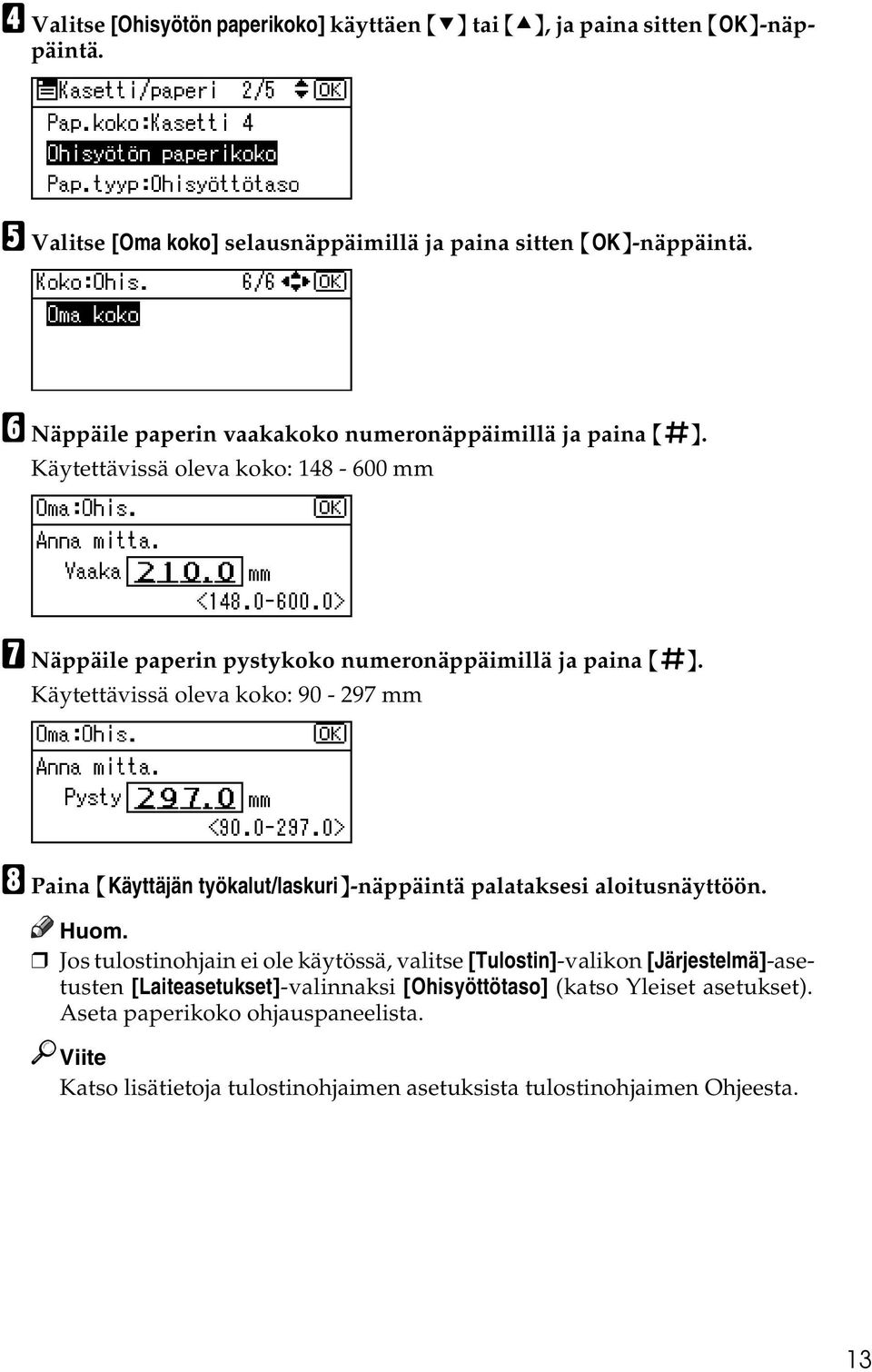

19 D Valitse [Ohisyötön paperikoko] käyttäen {T} tai {U}, ja paina sitten {OK}-näppäintä. E Valitse [Oma koko] selausnäppäimillä ja paina sitten {OK}-näppäintä. F Näppäile paperin vaakakoko numeronäppäimillä ja paina {q}. Käytettävissä oleva koko: mm G Näppäile paperin pystykoko numeronäppäimillä ja paina {q}. Käytettävissä oleva koko: mm H Paina {Käyttäjän työkalut/laskuri}-näppäintä palataksesi aloitusnäyttöön. Jos tulostinohjain ei ole käytössä, valitse [Tulostin]-valikon [Järjestelmä]-asetusten [Laiteasetukset]-valinnaksi [Ohisyöttötaso] (katso Yleiset asetukset). Aseta paperikoko ohjauspaneelista. Viite Katso lisätietoja tulostinohjaimen asetuksista tulostinohjaimen Ohjeesta. 13

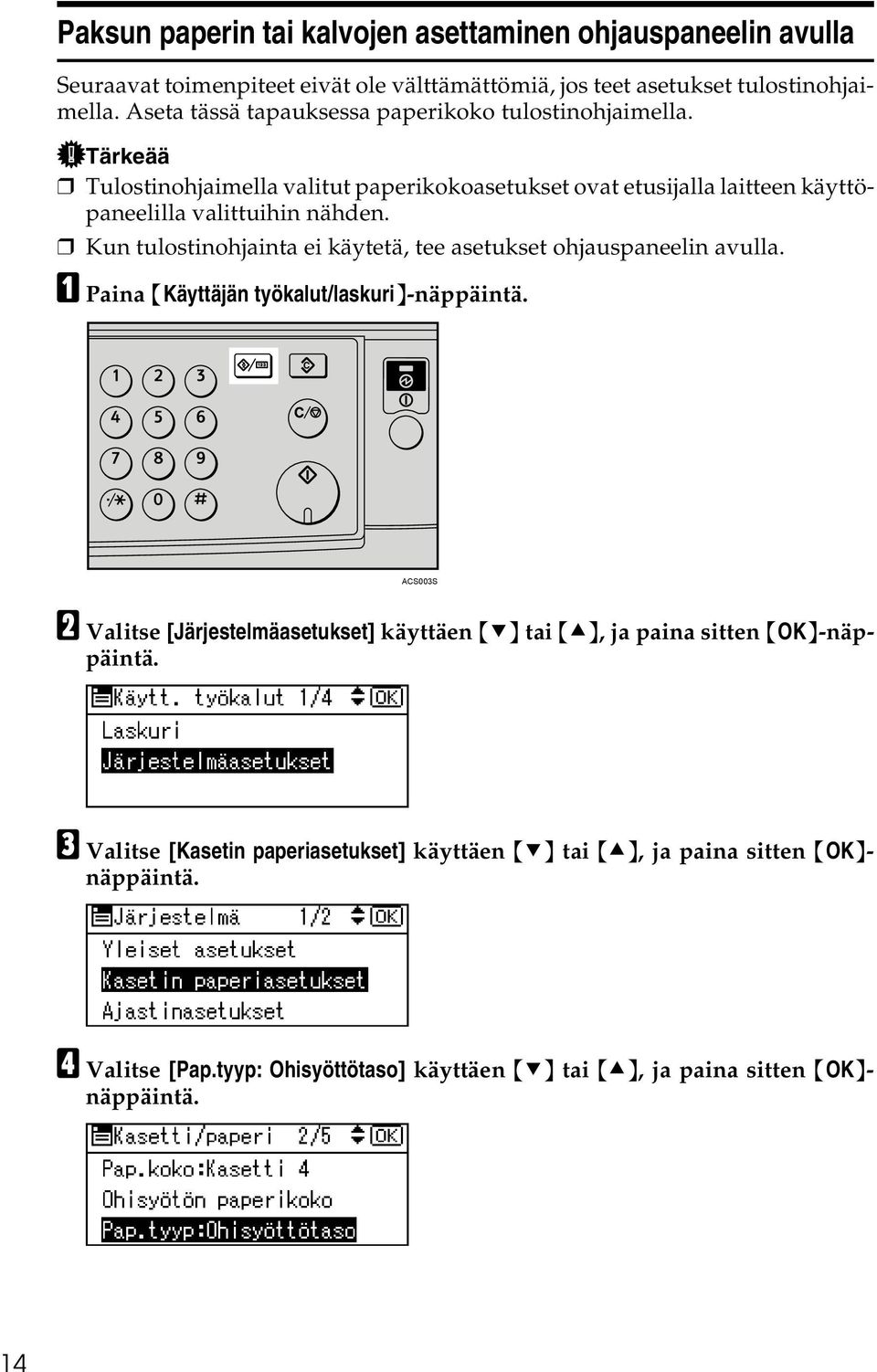

20 Paksun paperin tai kalvojen asettaminen ohjauspaneelin avulla Seuraavat toimenpiteet eivät ole välttämättömiä, jos teet asetukset tulostinohjaimella. Aseta tässä tapauksessa paperikoko tulostinohjaimella. Tärkeää Tulostinohjaimella valitut paperikokoasetukset ovat etusijalla laitteen käyttöpaneelilla valittuihin nähden. Kun tulostinohjainta ei käytetä, tee asetukset ohjauspaneelin avulla. A Paina {Käyttäjän työkalut/laskuri}-näppäintä. ACS003S B Valitse [Järjestelmäasetukset] käyttäen {T} tai {U}, ja paina sitten {OK}-näppäintä. C Valitse [Kasetin paperiasetukset] käyttäen {T} tai {U}, ja paina sitten {OK}- näppäintä. D Valitse [Pap.tyyp: Ohisyöttötaso] käyttäen {T} tai {U}, ja paina sitten {OK}- näppäintä. 14

21 E Valitse paperityyppi valikosta käyttäen {T} tai {U}, ja paina sitten {OK}- näppäintä. F Paina {Käyttäjän työkalut/laskuri}-näppäintä palataksesi aloitusnäyttöön. Asetukset pysyvät voimassa, kunnes asetukset nollataan. Kun olet tulostanut paksulle paperille tai kalvoille, muista nollata asetukset seuraavaa käyttäjää varten. Viite Lisätietoja tulostinohjaimen asetuksista, katso tulostinohjaimen Ohjeesta. Jos kaipaat lisätietoja kirjekuoriin tulostamisesta, ks. s.15 Kirjekuoren asettaminen käyttöpaneelin avulla. Kirjekuoren asettaminen käyttöpaneelin avulla A Paina {Käyttäjän työkalut/laskuri}-näppäintä. B Valitse [Järjestelmäasetukset] painamalla {U}- tai {T}-näppäintä ja paina sitten {OK}-näppäintä. C Valitse [Kasetin paperiasetukset] painamalla {U}- tai {T}-näppäintä ja paina sitten {OK}-näppäintä. D Valitse [Pap.tyyp:Ohisyöttötaso] painamalla {U}- tai {T}-näppäintä ja paina sitten {OK}-näppäintä. 15

22 E Valitse [Paksu paperi] painamalla {U}- tai {T}-näppäintä ja paina sitten {OK}-näppäintä. F Valitse [Ohisyötön paperikoko] painamalla {U}- tai {T}-näppäintä ja paina sitten {OK}-näppäintä. G Valitse kirjekuoren koko ja paina sitten {OK}. H Paina {Käyttäjän työkalut/laskuri}-näppäintä palataksesi aloitusnäyttöön. 16

23 1. Laitteen valmistelu Yhteystavan vahvistus Tämä laite tukee verkko- ja paikallisyhteyttä. Tarkista ennen tulostinohjaimen asennusta, mitä yhteyttä laitteessa käytetään. Asenna ohjain yhteystavan mukaisesti. Verkkoyhteys Tätä laitetta voidaan käyttää Windows-tulostusporttina tai verkkotulostimena. Laitteen käyttö Windows-tulostinporttina Verkkoyhteydet voidaan muodostaa Ethernet- ja IEEE b-liitännän kautta. Käytettävissä olevat portit määräytyvät käytössä olevan Windows-käyttöjärjestelmän version ja yhteystavan mukaan. FI BAE003S Windows 95/98 Yhteystapa Ethernet/ IEEE b Käytettävissä olevat portit SmartDeviceMonitor for Client -portti Windows Me Yhteystapa Ethernet/ IEEE b Käytettävissä olevat portit SmartDeviceMonitor for Client -portti 17

24 Laitteen valmistelu Windows 2000/Windows XP/Windows Server Yhteystapa Ethernet/ IEEE b Windows Vista Yhteystapa Ethernet/ IEEE b Windows NT 4.0 Yhteystapa Ethernet/ IEEE b Käytettävissä olevat portit SmartDeviceMonitor for Client -portti Standardi TCP/IP LPR-portti Käytettävissä olevat portit Standardi TCP/IP LPR-portti Käytettävissä olevat portit SmartDeviceMonitor for Client -portti LPR-portti Viite Katso lisätietoja tulostinohjaimen asennuksesta eri porttityypeille. Lisätietoja SmartDeviceMonitor for Client -portista, katso s.24 SmartDeviceMonitor for Client -portin käyttö. Lisätietoja Standardi TCP/IP -portista, katso s.30 Standard TCP/IP -portin käyttö. Lisätietoja LPR-portista, katso s.32 LPR-portin käyttö. Katso lisätietoja asennuksesta käytettäessä Windows Vistaa kohdasta s.22 Tulostinohjaimen asennus, kun käytössä on Windows Vista. 18

25 Yhteystavan vahvistus Laitteen käyttö verkkotulostimena Laitetta voidaan käyttää Windows-verkkotulostimena, NetWare-tulostinpalvelimena tai NetWare-etätulostimena. 1 FI BAE004S NetWare-palvelimia ei voi käyttää IPv6-ympäristössä. Viite Katso selityksestä lisätietoja tulostinohjaimen asennuksesta eri verkkotulostintyypeille. Lisätietoja Windows-verkkotulostimesta, katso s.34 Käyttö Windows-verkkotulostimena. Lisätietoja NetWare-tulostinpalvelimesta ja -etätulostimesta, katso s.37 Käyttö NetWare-tulostinpalvelimena/-etätulostimena. Katso lisätietoja asennuksesta käytettäessä Windows Vistaa kohdasta s.22 Tulostinohjaimen asennus, kun käytössä on Windows Vista. 19

26 Laitteen valmistelu Paikallisyhteys 1 Paikallisyhteydet voidaan muodostaa rinnakkais-, USB- ja Bluetooth-liitännän kautta. Käytettävissä olevat yhteystavat määräytyvät Windows-käyttöjärjestelmän version mukaan. Windows 95: Rinnakkaisliitännät Windows 98: Rinnakkaisliitännät Windows 98 SE/Me: USB- ja rinnakkaisliitännät Windows 2000: USB-, rinnakkais- ja Bluetooth-liitännät Windows XP: USB-, rinnakkais- ja Bluetooth-liitännät Windows Server 2003: USB-, rinnakkais- ja Bluetooth-liitännät Windows Vista: USB- ja rinnakkaisliitännät Windows NT 4.0: Rinnakkaisliitännät Viite Katso selityksestä lisätietoja tulostinohjaimen asennuksesta eri yhteystavoille. Lisätietoja USB-liitännästä, katso s.40 USB-liitäntää käyttävän tulostinohjaimen asennus. Lisätietoja rinnakkaisliitännästä, katso s.45 Tulostus rinnakkaisliitännän kautta. Lisätietoja Bluetooth-liitännästä, katso s.47 Tulostus Bluetooth-liitännän kautta. Katso lisätietoja asennuksesta käytettäessä Windows Vistaa kohdasta s.22 Tulostinohjaimen asennus, kun käytössä on Windows Vista. 20

27 Tulostinohjaimen asennus Tulostinohjaimen asennus Tässä osassa kerrotaan, miten tulostinohjain asennetaan. Tulostinohjaimen asennustapoja on kaksi: pika-asennus, joka asentaa asetukset heti, tai vastaavan ohjaimen asentaminen porttiin, jota haluat käyttää. 1 Tärkeää Toimitetulla CD-ROM-levyllä ei ole Windows NT 4.0 tulostinohjainta. Jos tietokoneesi käyttöjärjestelmä on Windows NT 4.0, lataa tulostinohjain Windows NT 4.0 -käyttöjärjestelmää varten toimittajan Internet-sivuilta. Kysy lisätietoja jälleenmyyjältä/huoltoedustajalta. Pika-asennus Windows 95/98/Me/2000/XP- ja Windows Server käyttäjät voivat asentaa tämän ohjelmiston nopeasti laitteen mukana toimitetulta CD-levyltä. Kun käytetään Pika-asennus-toimintoa, PCL-tulostinohjain ja/tai RPCS-tulostinohjain, DeskTopBinder Lite sekä SmartDeviceMonitor for Client asennetaan verkkoympäristöön ja valitaan TCP/IP-portti. Tärkeää Tulostinohjaimen asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää, että käytössä on tili, jolla on tulostimien hallintaoikeus. Kirjaudu sisään pääkäyttäjänä. Jos käytät USB-liitäntää, katso s.40 USB-liitäntää käyttävän tulostinohjaimen asennus ja asenna tulostinohjain. A Sulje kaikki avoimet sovellukset. B Laita CD-ROM-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tällöin Setup.exe, joka on CD-ROM-levyn juurihakemistossa. C Valitse kieli ja paina [OK]. Oletuskieli on englanti. D Paina [Pika-asennus]. Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. E Kun olet lukenut sopimuksen, paina [Hyväksyn sopimusehdot.] ja paina sitten [Seuraava >]. F Valitse haluamasi laitteen malli [Valitse tulostin] -valintaikkunassa. Valitse TCP/IP-verkkokytkentää varten laite, jonka IP-osoite näkyy [Muodosta yhteys] -sarakkeessa. Valitse rinnakkaisliitäntää varten laite, jonka tulostinportti näkyy kohdassa [Muodosta yhteys]. 21

28 Laitteen valmistelu 1 G Paina [Asenna]. Tulostinohjaimen asennus alkaa. H Paina [Valmis]. Näkyviin tulee viesti, jossa kehotetaan käynnistämään tietokone uudelleen. Käynnistä tietokone uudelleen asennuksen jälkeen. I Paina [Lopeta] asennusohjelman ensimmäisessä valintaikkunassa ja ota sitten CD-ROM-levy ulos. Jos haluat lopettaa valitun ohjelmiston asennuksen, paina [Peruuta], ennen kuin asennus on suoritettu loppuun. Valitse laite, jonka IP-osoite näkyy kohdassa [Muodosta yhteys] asentaaksesi SmartDeviceMonitor for Client -ohjelman, kun käytössä on TCP/IP-yhteys. Viite Pika-asennus ei ole käytettävissä, jollei laitteen ja tietokoneen välinen kaksisuuntainen yhteys ole käytössä rinnakkaisliitännän kautta. Lisätietoja laitteen ja tietokoneen välisestä kaksisuuntaisesta yhteydestä, katso s.51 Jos kaksisuuntainen yhteys ei ole käytössä. Tulostinohjaimen asennus, kun käytössä on Windows Vista Asenna tulostinohjain Windows Vista -käyttöjärjestelmässä ja tee asetukset seuraavilla toimenpiteillä. Tärkeää Tulostinohjaimen Ohjetta ei voi näyttää tietokoneissa, joissa on Windows Vista -käyttöjärjestelmä. SmartDeviceMonitor for Client -ohjelmaa ei voi asentaa tietokoneisiin, joissa on Windows Vista -käyttöjärjestelmä. Windows Vista -käyttäjät voivat asentaa PCL- tai RPCS-tulostinohjaimen toimitetulta CD-ROM-levyltä. Tulostinohjaimen asennusohjelmat löytyvät seuraavista paikoista: Esimerkki ( D -asema on CD-ROM-asema): RPCS D:\DRIVERS\RPCS\XP_VISTA\(Kieli)\DISK1 PCL (PCL5E/PCL6) D:\DRIVERS\PCL(PCL5E or PCL6)\XP_VISTA\(Kieli)\DISK1 Asenna tulostinohjain ja tee asetukset seuraavasti: A Asenna tulostinohjain. B Määritä portin asetukset. C Määritä ominaisuudet. 22

29 Tulostinohjaimen asennus A Sulje kaikki avoimet sovellukset. B Laita CD-ROM-levy CD-ROM-asemaan. C Käynnistä Ohjattu tulostimen asennus ja asenna PCL- tai RPCS-tulostinohjain. Paina [Ohjauspaneeli] [Käynnistä]-valikossa, paina [Laite- ja ääniohjaimet], paina [Tulostin], ja paina sitten [Lisää tulostin] ja käynnistä Ohjattu tulostimen asennus. D Määritä haluttu portti. Voit muuttaa porttiasetuksia [Portit]-välilehdellä tulostimen ominaisuuksien valintaikkunassa. Lisätietoja tulostimen ominaisuuksista löytyy kohdasta s.23 Windows Vista - Tulostimen ominaisuuksien käyttö. Lisätietoja käytössä olevista porteista saa kohdasta s.17 Yhteystavan vahvistus. E Ominaisuuksien määrittely. Määrittele asetukset tulostimen ominaisuuksien valintaikkunassa tarpeen mukaan. Jos kaksisuuntainen yhteys on käytössä, valinnat määritellään automaattisesti. Jos kaksisuuntainen yhteys ei ole käytössä, valinnat on määriteltävä manuaalisesti. 1 Windows Vista - Tulostimen ominaisuuksien käyttö Avaa tulostimen ominaisuuksien valintaikkuna [Tulostimet/Kirjoittimet]-ikkunasta. A [Käynnistä]-valikossa osoita [Ohjauspaneelia], ja valitse sitten [Laite- ja ääniohjaimet]-[tulostin]. Näyttöön ilmestyy [Kirjoittimet]-valintaikkuna. B Paina sen tulostimen kuvaketta, jota haluat käyttää. C Valitse [Järjestä]-valikosta [Ominaisuudet]. D Tee tarvittavat asetukset ja paina [OK]. Viite s.17 Yhteystavan vahvistus s.50 Tulostimen lisävarusteiden asetukset 23

30 Laitteen valmistelu Tulostinohjaimen asentaminen valittuun porttiin 1 SmartDeviceMonitor for Client -portin käyttö Tärkeää SmartDeviceMonitor for Client -ohjelman asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää tiliä, jolla on tulostimien hallintaoikeus. Kirjaudu sisään pääkäyttäjänä. Asenna SmartDeviceMonitor for Client ennen tulostinohjaimen asennusta, kun käytät SmartDeviceMonitor for Client -porttia. SmartDeviceMonitor for Client -ohjelman asennus A Sulje kaikki avoimet sovellukset. B Laita CD-ROM-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja paina [OK]. Oletuskieli on englanti. D Napsauta [DeskTopBinder - SmartDeviceMonitor for Client]. E Näkyviin tulee viesti, joka kehottaa sulkemaan kaikki muut sovellukset. Sulje kaikki sovellukset ja paina sitten [Seuraava >]. F Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sen sisällön, paina [Kyllä]. G Paina [Täysi asennus] tai [Mukautettu asennus]. [Täysi asennus] asentaa kaikki tarvittavat sovellukset: DeskTopBinder Lite ja SmartDeviceMonitor for Client. [Mukautettu asennus] asentaa valitut sovellukset. H Noudata näytön ohjeita ja paina [Seuraava >] jatkaaksesi seuraavaan vaiheeseen. I Kun asennus on suoritettu loppuun, valitse käynnistetäänkö tietokone uudelleen nyt vai myöhemmin ja paina [Valmis]. Käynnistä tietokone uudelleen asennuksen jälkeen. Jos haluat lopettaa valitun ohjelmiston asennuksen, paina [Peruuta], ennen kuin asennus on suoritettu loppuun. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tällöin Setup.exe, joka on CD-ROM-levyn juurihakemistossa. 24

31 Tulostinohjaimen asennus SmartDeviceMonitor for Client -porttiasetusten muuttaminen Noudata seuraavia ohjeita muuttaessasi SmartDeviceMonitor for Client -asetuksia, kuten TCP/IP-aikakatkaisua, siirto-/rinnakkaistulostusta ja tulostinryhmiä. Windows 95/98: 1 A Avaa [Tulostimet]-ikkuna [Käynnistä]-valikosta. B Paina [Tulostimet]-ikkunassa sen tulostimen kuvaketta, jota haluat käyttää. Valitse [Tiedosto]-valikosta [Ominaisuudet]. C Paina [Lisäaset.]-välilehteä ja paina sitten [Portin asetukset]. Esiin tulee [Portin asetukset]-valintaikkuna. Windows 2000 / Windows NT 4.0: A Avaa [Tulostimet]-ikkuna [Käynnistä]-valikosta. B Napsauta [Tulostimet]-ikkunassa sen tulostimen kuvaketta, jota haluat käyttää. Valitse [Tiedosto]-valikosta [Ominaisuudet]. C Napsauta [Portit]-välilehdellä [Portin asetukset]. Näyttöön ilmestyy [Kokoonpano]-valintaikkuna. Windows XP, Windows Server 2003: A Avaa [Tulostimet ja faksit] -ikkuna [Käynnistä]-valikosta. Esiin tulee [Tulostimet ja faksit]-valintaikkuna. B Paina sen laitteen kuvaketta, jota haluat käyttää. Valitse [Tiedosto]-valikosta [Ominaisuudet]. Tulostimen ominaisuudet tulevat näkyviin. C Paina [Portit]-välilehteä ja paina [Portin asetukset]. Esiin tulee [Portin määritykset]-valintaikkuna. 25

32 Laitteen valmistelu 1 TCP/IP-protokollalle voi määrittää aikakatkaisun asetukset. IPP-protokollalle voidaan määrittää käyttäjä-, välityspalvelin- ja aikakatkaisuasetukset. Jos [Siirto-/rinnakkaistulostus]-välilehden asetukset eivät ole käytettävissä, noudata seuraavia ohjeita. A Sulje [Portin määritykset] -valintaikkuna painamalla [Peruuta]. B Käynnistä SmartDeviceMonitor for Client ja paina hiiren oikeanpuoleisella painikkeella tehtävätason SmartDeviceMonitor for Client -kuvaketta. C Osoita [Ominaisuudet] ja paina sitten [Lisäasetukset]. D Valitse [Aseta kunkin portin Korvaava-/Rinnakkaistulostus] -valintaruutu. E Paina [OK] sulkeaksesi [Lisäasetukset]-valintaikkunan. Viite Katso lisätietoja näistä asetuksista Verkko-opas tai SmartDeviceMonitor for Client Ohjeesta. PLC- tai RPCS-tulostinohjaimen asentaminen (TCP/IP) Tärkeää Tämän tulostinohjaimen asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää tiliä, jolla on tulostimien hallintaoikeudet. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. A Sulje kaikki avoimet sovellukset. B Laita CD-ROM-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja paina [OK]. Oletuskieli on englanti. D Paina [PCL/RPCS-tulostinohjaimet]. E Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, paina [Hyväksyn sopimusehdot.] ja napsauta sitten [Seuraava >]. F Valitse haluamasi tulostinohjain [Valitse ohjelma] -valintaikkunassa. Voit valita useita tulostinohjaimia. G Paina [Seuraava >]. 26

33 Tulostinohjaimen asennus H Valitse laite, jota haluat käyttää. Voit vaihtaa tulostimen nimen [Muuta asetuksia: Tulostimen nimi ]-valintaikkunassa. I Saat esiin laitteen asetukset kaksoisnapsauttamalla tulostimen nimeä. Tiedot, jotka näkyvät kohdissa [Kommentti], [Ohjain] ja [Portti] voivat vaihdella käyttöjärjestelmän, tulostimen ja portin mukaan. J Paina [Portti] ja paina sitten [Lisää]. K Paina [SmartDeviceMonitor] ja paina sitten [OK]. L Paina [TCP/IP] ja paina sitten [Hae]. Näkyviin tulee TCP/IP-porttia käyttävien tulostimien luettelo. M Valitse tulostin painamalla sitä ja paina sen jälkeen [OK]. Näyttöön tulevat vain tietokoneen kyselyyn vastanneet tulostimet. Jos haluat käyttää tulostinta, joka ei näy luettelossa, paina [Nimeä osoite.] ja syötä sen jälkeen laitteen IP-osoite tai isäntänimi. N Tarkista, että valitun tulostimen portti näkyy kohdassa [Portti]. O Määritä käyttäjäkoodi tarvittaessa. Voit kirjoittaa enintään kahdeksan numeroa. Kirjaimia tai symboleita ei voi käyttää. P Määritä tulostin oletustulostimeksi lisäämällä valintamerkki [Oletustulostin] - ruutuun. Q Paina [Jatka]. Asennus alkaa. R Kun asennus on suoritettu loppuun, valitse käynnistetäänkö tietokone uudelleen nyt vai myöhemmin ja paina [Valmis]. Käynnistä tietokone uudelleen asennuksen jälkeen. Asettamalla käyttäjäkoodin käyttöön, SmartDeviceMonitor for Admin - käyttäjä voi tarkistaa kunkin tulostusmäärän. Lisätietoja on SmartDevice- Monitor for Admin -ohjelman Ohjeessa. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tällöin Setup.exe, joka on CD-ROM-levyn juurihakemistossa. Windows 95/98/Me -käyttöjärjestelmässä ei voi lisätä IP-osoitetta, joka on osittain samanlainen kuin jo käytössä oleva osoite. Esimerkiksi, jos osoite on jo käytössä, osoitetta xx ei voi käyttää. Vastaavasti jos osoite on käytössä, osoitetta ei voi käyttää. Viite Näkyviin tulee ilmoitus, jos jo asennetusta tulostinohjaimesta on olemassa uudempi versio. Jos uudempi versio on olemassa, tulostinohjainta ei voi asentaa Auto Run -ohjelmaa käyttämällä. Siinä tapauksessa tulostinohjaimen voi asentaa käyttämällä [Lisää tulostin] -toimintoa. Katso Vianmääritys. 1 27

34 Laitteen valmistelu PLC- tai RPCS-tulostinohjaimen asentaminen (IPP) 1 Tärkeää Tulostinohjaimen asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää, että käytössä on tili, jolla on tulostimien hallintaoikeus. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. A Sulje kaikki avoimet sovellukset. B Laita CD-ROM-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja paina [OK]. Oletuskieli on englanti. D Paina [PCL/RPCS-tulostinohjaimet]. E Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, paina [Hyväksyn sopimusehdot.] ja paina sitten [Seuraava >]. F Valitse haluamasi tulostinohjain [Valitse ohjelma] -valintaikkunassa. Voit valita useita tulostinohjaimia. G Valitse laite, jota haluat käyttää. Voit vaihtaa tulostimen nimen [Muuta asetuksia: Tulostimen nimi ]-valintaikkunassa. H Saat esiin laitteen asetukset kaksoisnapsauttamalla tulostimen nimeä. Tiedot, jotka näkyvät kohdissa [Kommentti], [Ohjain] ja [Portti] voivat vaihdella käyttöjärjestelmän, tulostimen ja portin mukaan. I Paina [Portti] ja paina sitten [Lisää]. J Paina [SmartDeviceMonitor] ja paina sitten [OK]. K Paina [IPP]. L Kirjoita [Kirjoitin-URL]-valintaikkunaan tulostimen osoitteeksi osoite/printer. Jos palvelintodennus on määritelty, ota SSL (salatun viestinnän protokolla) käyttöön antamalla osoite/printer (Internet Explorer 5.01 tai uudempi on oltava asennettuna). (Esimerkin IP-osoite on ) Voit antaa tulostimen osoitteeksi osoite/ipp. 28

35 Tulostinohjaimen asennus M Kirjoita [IPP-portti]-kohtaan nimi, jonka perusteella tulostimen voi tunnistaa. Älä käytä jo olemassa olevien porttien nimiä. Jos nimeä ei määritetä tässä, kohtaan [Kirjoitin-URL] kirjoitettu osoite määritetään IPP-portin nimeksi. N Paina [Lisäasetukset] ja tee tarvittavat asetukset. Katso lisätietoja näistä asetuksista SmartDeviceMonitor for Client -ohjelman Ohjeesta. O Paina [OK]. P Tarkista, että valitun tulostimen portti näkyy kohdassa [Portti]. Q Määritä käyttäjäkoodi tarvittaessa. Voit kirjoittaa enintään kahdeksan numeroa. Kirjaimia tai symboleita ei voi käyttää. R Määritä tulostin oletustulostimeksi lisäämällä valintamerkki [Oletustulostin] - ruutuun. S Napsauta [Jatka]. Asennus alkaa. T Kun asennus on suoritettu loppuun, valitse käynnistetäänkö tietokone uudelleen nyt vai myöhemmin ja paina [Valmis]. Käynnistä tietokone uudelleen asennuksen jälkeen. 1 Jos haluat lopettaa valitun ohjelmiston asennuksen, paina [Peruuta], ennen kuin asennus on suoritettu loppuun. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tässä tapauksessa Setup.exe, joka on CD-ROM-levyn juurihakemistossa. Käyttäjäkoodin asettamisen ansiosta SmartDeviceMonitor for Admin - käyttäjä voi tarkistaa kunkin käyttäjän tulostamien arkkien määrän. Lisätietoja on SmartDeviceMonitor for Admin -ohjelman Ohjeessa. Viite Näkyviin tulee ilmoitus, jos jo asennetusta tulostinohjaimesta on olemassa uudempi versio. Jos uudempi versio on olemassa, tulostinohjainta ei voi asentaa Auto Run -ohjelmaa käyttämällä. Siinä tapauksessa tulostinohjaimen voi asentaa käyttämällä [Lisää tulostin] -toimintoa. Katso Vianmääritys. 29

36 Laitteen valmistelu Standard TCP/IP -portin käyttö 1 Tämä kuvaa, kuinka PCL- tai RPCS-tulostinohjain asennetaan käyttäen TCP/IPporttia. Tärkeää Tämän tulostinohjaimen asentaminen Windows 2000/XP Professional- tai Windows Server käyttöjärjestelmässä edellyttää tiliä, jolla on tulostimien hallintaoikeus. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. PLC- tai RPCS-tulostinohjaimen asentaminen A Sulje kaikki avoimet sovellukset. B Laita CD-ROM-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja paina [OK]. Oletuskieli on englanti. D Paina [PCL/RPCS-tulostinohjaimet]. E Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, paina [Hyväksyn sopimusehdot.] ja paina sitten [Seuraava >]. F Valitse haluamasi tulostinohjain [Valitse ohjelma] -valintaikkunassa. Voit valita useita tulostinohjaimia. G Paina [Seuraava >]. H Valitse laite, jota haluat käyttää. Voit vaihtaa tulostimen nimen [Muuta asetuksia: Tulostimen nimi ]-valintaikkunassa. I Saat esiin laitteen asetukset kaksoisnapsauttamalla tulostimen nimeä. Tiedot, jotka näkyvät kohdissa [Kommentti], [Ohjain] ja [Portti] voivat vaihdella käyttöjärjestelmän, tulostimen ja portin mukaan. J Paina [Portti] ja paina sitten [Lisää]. K Paina [Standard TCP/IP Port] ja paina sitten [OK]. Määritä Standard TCP/IP -portin asetukset ja katso sen jälkeen Windowsin Ohjetta, jos [Standard TCP/IP Port] ei tule näkyviin. 30

37 Tulostinohjaimen asennus L Paina [Seuraava >] [Ohjattu standardi TCP/IP-tulostinportin lisäys] -valintaikkunassa. M Kirjoita tulostimen nimi tai IP-osoite kohtaan [Printer Name or IP Address]. Portin nimi tulee automaattisesti [Port Name] -tekstikenttään. Muuta nimeä tarvittaessa. Kun laitteen valinta tulee näkyviin, valitse RICOH NetworkPrinter Driver C Model. N Paina [Seuraava >]. O Paina [Add Standard TCP/IP Printer Port Wizard] -valintaikkunassa [Finish]. Asennuksen aloitusikkuna tulee näkyviin. P Tarkista, että valitun tulostimen portti näkyy kohdassa [Portti]. Q Määritä oletustulostin tarpeen mukaan. R Paina [Jatka]. Tulostinohjaimen asennus alkaa. S Kun asennus on suoritettu loppuun, valitse käynnistetäänkö tietokone uudelleen nyt vai myöhemmin ja paina [Valmis]. Käynnistä tietokone uudelleen asennuksen jälkeen. 1 Jos haluat lopettaa valitun ohjelmiston asennuksen, paina [Peruuta], ennen kuin asennus on suoritettu loppuun. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tässä tapauksessa Setup.exe, joka on CD-ROM-levyn juurihakemistossa. Viite Näkyviin tulee ilmoitus, jos jo asennetusta tulostinohjaimesta on olemassa uudempi versio. Jos uudempi versio on olemassa, tulostinohjainta ei voi asentaa Auto Run -ohjelmaa käyttämällä. Siinä tapauksessa tulostinohjaimen voi asentaa käyttämällä [Lisää tulostin] -toimintoa. Katso Vianmääritys. 31

38 Laitteen valmistelu LPR-portin käyttö 1 Tämä kuvaa, kuinka PCL- tai RPCS-tulostinohjain asennetaan käyttäen LPRporttia. Tärkeää Tämän tulostinohjaimen asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää tiliä, jolla on tulostimien hallintaoikeudet. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. PLC- tai RPCS-tulostinohjaimen asentaminen A Sulje kaikki avoimet sovellukset. B Laita CD-ROM-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja paina [OK]. Oletuskieli on englanti. D Napsauta [PCL/RPCS-tulostinohjaimet]. E Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, napsauta [Hyväksyn sopimusehdot.] ja napsauta sitten [Seuraava >]. F Valitse haluamasi tulostinohjain [Valitse ohjelma] -valintaikkunassa. Voit valita useita tulostinohjaimia. G Valitse laite, jota haluat käyttää. Voit vaihtaa tulostimen nimen [Muuta asetuksia: Tulostimen nimi ]-valintaikkunassa. H Paina [Seuraava >]. I Saat esiin laitteen asetukset kaksoisnapsauttamalla tulostimen nimeä. Tiedot, jotka näkyvät kohdissa [Kommentti], [Ohjain] ja [Portti] voivat vaihdella käyttöjärjestelmän, tulostimen ja portin mukaan. J Paina [Portti] ja paina sitten [Lisää]. K Paina [LPR-portti] ja paina sitten [OK]. Jos [LPR-portti] ei tule näkyviin, katso Windowsin Ohjetta ja asenna se. L Kirjoita tulostimen IP-osoite [Lpd-palvelimen nimi tai osoite] -valintaikkunassa. 32

39 Tulostinohjaimen asennus M Kirjoita lp kohtaan [Palvelimen tulostimen tai tulostusjonon nimi] ja paina sen jälkeen [OK]. Portti lisätään. N Tarkista, että valitun tulostimen portti näkyy kohdassa [Portti]. O Määritä oletustulostin tarpeen mukaan. P Paina [Jatka]. Tulostinohjaimen asennus alkaa. Q Kun asennus on suoritettu loppuun, valitse käynnistetäänkö tietokone uudelleen nyt vai myöhemmin ja paina [Valmis]. Käynnistä tietokone uudelleen asennuksen jälkeen. 1 Jos haluat lopettaa valitun ohjelmiston asennuksen, paina [Peruuta], ennen kuin asennus on suoritettu loppuun. Auto Run ei välttämättä toimi tietyillä käyttöjärjestelmän asetuksilla. Käynnistä tässä tapauksessa Setup.exe, joka on CD-ROM-levyn juurihakemistossa. Viite Näkyviin tulee ilmoitus, jos jo asennetusta tulostinohjaimesta on olemassa uudempi versio. Jos uudempi versio on olemassa, tulostinohjainta ei voi asentaa Auto Run -ohjelmaa käyttämällä. Siinä tapauksessa tulostinohjaimen voi asentaa käyttämällä [Lisää tulostin] -toimintoa. Katso Vianmääritys. 33

40 Laitteen valmistelu Käyttö Windows-verkkotulostimena 1 Tämä kuvaa, kuinka PCL- tai RPCS-tulostinohjain asennetaan käyttäen Windows-verkkotulostinta. Kun haluat käyttää tulostinpalvelinta, asenna tulostinohjain valitsemalla Verkkotulostinpalvelin, ja valitse sitten Windows 2000/XP-, Windows Server 2003-, Windows Vista - tai Windows NT 4.0 -käyttöjärjestelmän jaettu tulostin. Tässä osassa oletetaan, että asiakas on jo määritelty olemaan yhteydessä Windows 2000/XP-, Windows Server 2003-, Windows Vista - tai Windows NT tulostinpalvelimen kanssa. Älä aloita seuraavia toimenpiteitä, ennen kuin asiakkaan määritykset on oikein tehty. Tärkeää Toimitetulla CD-ROM-levyllä ei ole Windows NT 4.0 -tulostinohjainta. Jos tietokoneesi käyttöjärjestelmä on Windows NT 4.0, lataa tulostinohjain Windows NT 4.0 -käyttöjärjestelmää varten toimittajan Internet-sivuilta. Kysy lisätietoja jälleenmyyjältä/huoltoedustajalta. Tämän tulostinohjaimen asentaminen Windows 2000/XP Professional-, Windows Server tai Windows NT 4.0 -käyttöjärjestelmässä edellyttää tiliä, jolla on tulostimien hallintaoikeudet. Kirjaudu sisään pääkäyttäjä- tai tehokäyttäjäryhmän jäsenenä. Jos tulostinpalvelin on liitetty tulostimeen käyttämällä SmartDeviceMonitorporttia, siirto- ja rinnakkaistulostusta ei voi käyttää asiakaskoneesta. Jos käytössä on Windows XP- tai Windows Server tulostinpalvelin, SmartDeviceMonitor-ohjelman ilmoitustoimintoja ei välttämättä voi käyttää asiakaskoneella. Laitteen tulostinohjain tukee tietokoneita, joiden käyttöjärjestelmä on Windows Vista. SmartDeviceMonitor for Client -ohjelmaa ei voi asentaa tietokoneisiin, joissa on Windows Vista -käyttöjärjestelmä. Jos käytössä on Windows NT 4.0 -tulostinpalvelin, tulostinohjain on asennettava ennen tulostinpalvelimen liittämistä tulostimeen. Jos tietokoneesi käyttöjärjestelmä on Windows NT 4.0, lataa tulostinohjain Windows NT 4.0 -käyttöjärjestelmää varten toimittajan Internet-sivuilta. 34

41 Käyttö Windows-verkkotulostimena PLC- tai RPCS-tulostinohjaimen asentaminen A Sulje kaikki avoimet sovellukset. B Laita CD-ROM-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse kieli ja paina [OK]. Oletuskieli on englanti. D Paina [PCL/RPCS-tulostinohjaimet]. E Esiin tulee ohjelmiston käyttöoikeussopimus [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, paina [Hyväksyn sopimusehdot.] ja paina sitten [Seuraava >]. F Valitse haluamasi tulostinohjain [Valitse ohjelma] -valintaikkunassa. Voit valita useita tulostinohjaimia. G Paina [Seuraava >]. H Valitse [Tulostimen nimi] -valintaruutu ja valitse haluamasi tulostimet. Voit vaihtaa tulostimen nimen [Muuta asetuksia: Tulostimen nimi ]-valintaikkunassa. I Saat esiin laitteen asetukset kaksoisnapsauttamalla tulostimen nimeä. Tiedot, jotka näkyvät kohdissa [Kommentti], [Ohjain] ja [Portti] voivat vaihdella käyttöjärjestelmän, tulostimen ja portin mukaan. J Pain [Portti] ja paina sitten [Lisää]. K Paina [Verkkotulostin] ja sen jälkeen [OK]. L Kaksoisnapsauta tulostinpalvelimena käytettävän tietokoneen nimeä [Selaa tulostimia] -ikkunassa. M Valitse tulostin painamalla sitä ja paina sen jälkeen [OK]. N Tarkista, että valitun tulostimen portti näkyy kohdassa [Portti]. O Määritä käyttäjäkoodi tarpeen mukaan. RPCS-tulostinohjaimelle käyttäjäkoodi voidaan määrittää tulostinohjaimen asennuksen jälkeen. Katso lisätietoja käyttäjäkoodista tulostinohjaimen Ohjeesta. P Määritä tulostin oletustulostimeksi lisäämällä valintamerkki [Oletustulostin] - ruutuun. 1 35
