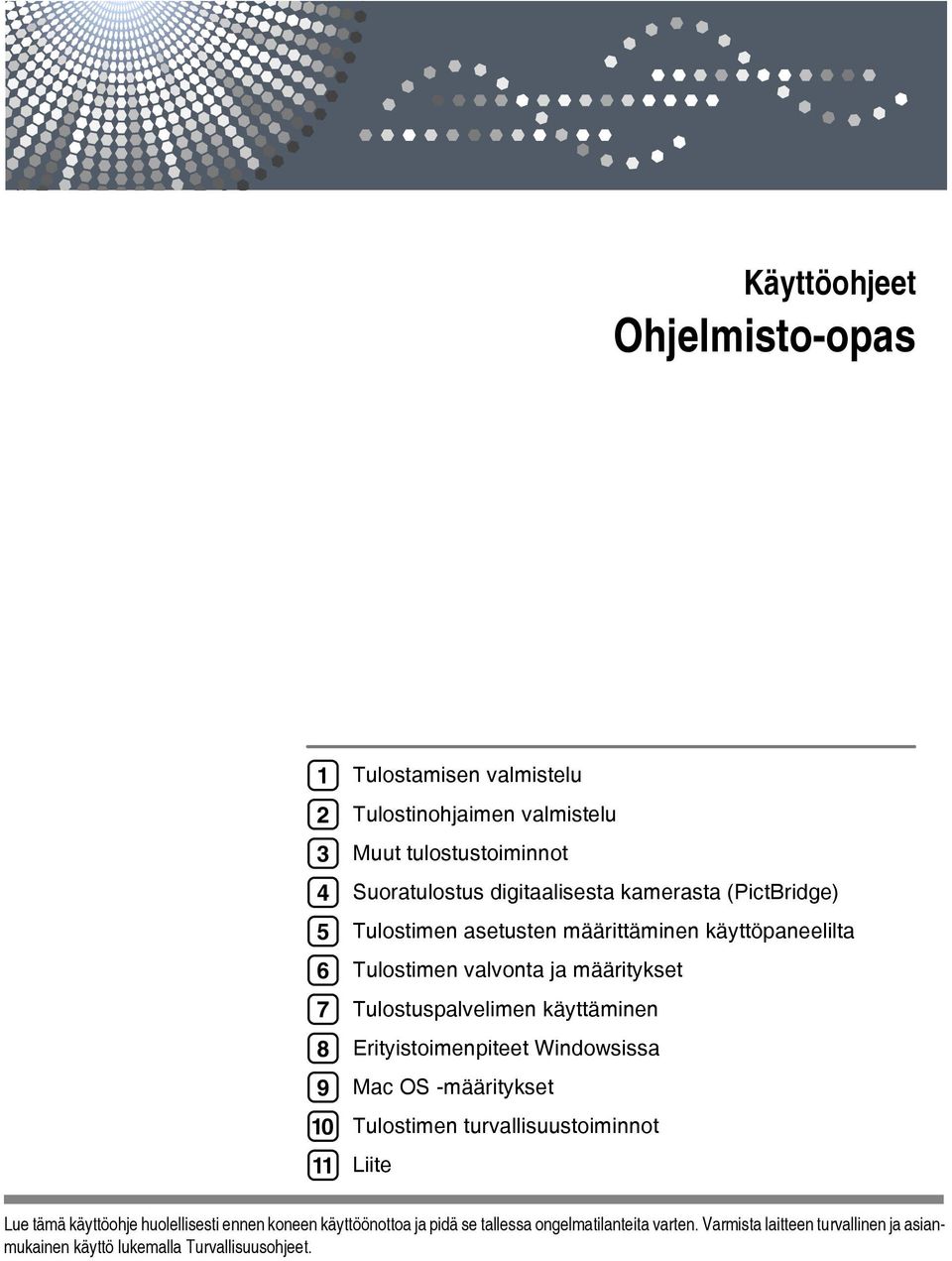

1 Käyttöohjeet Ohjelmisto-opas Tulostamisen valmistelu Tulostinohjaimen valmistelu Muut tulostustoiminnot Suoratulostus digitaalisesta kamerasta (PictBridge) Tulostimen asetusten määrittäminen käyttöpaneelilta Tulostimen valvonta ja määritykset Tulostuspalvelimen käyttäminen Erityistoimenpiteet Windowsissa Mac OS -määritykset Tulostimen turvallisuustoiminnot Liite Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa ja pidä se tallessa ongelmatilanteita varten. Varmista laitteen turvallinen ja asianmukainen käyttö lukemalla Turvallisuusohjeet.

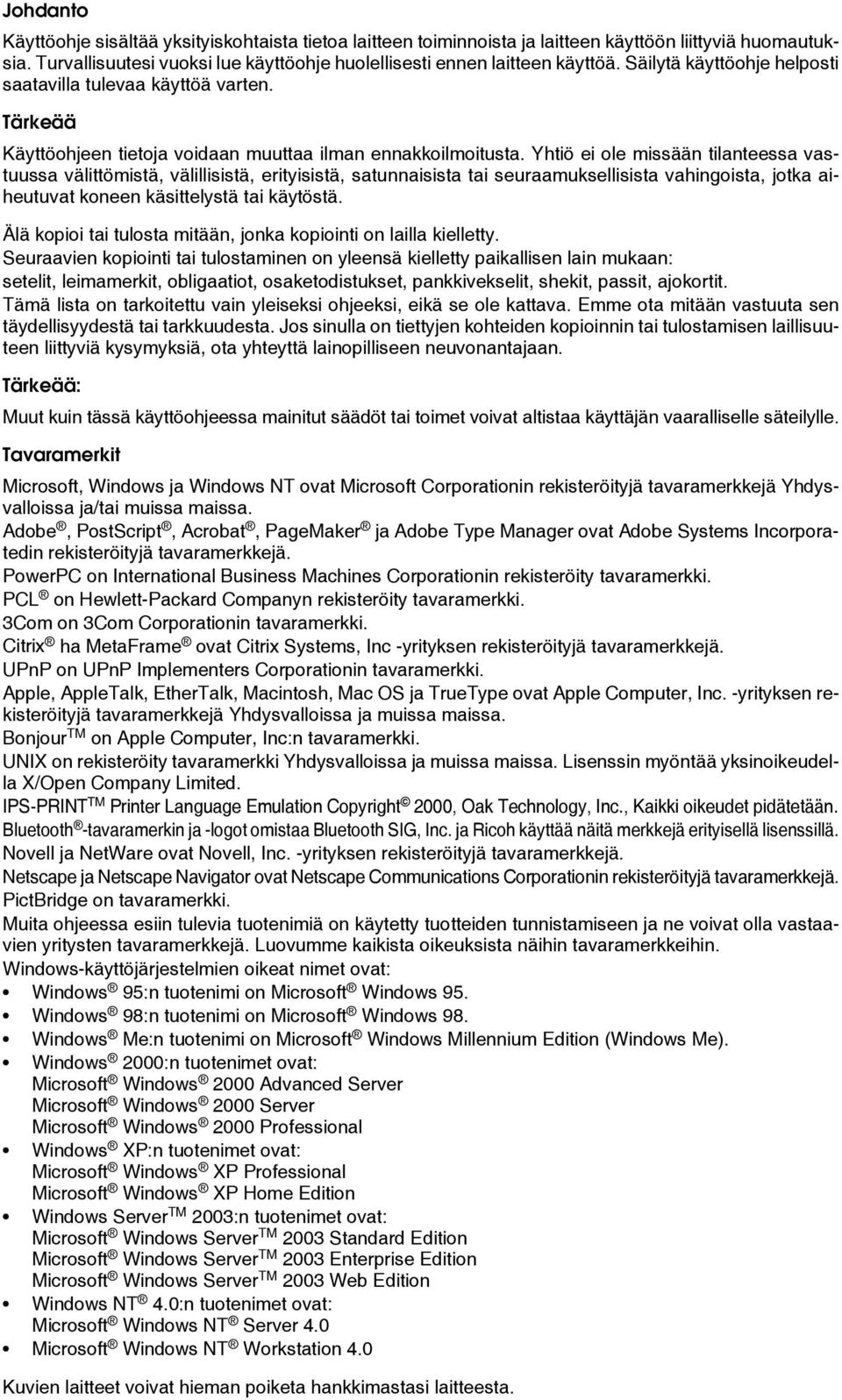

2 Johdanto Käyttöohje sisältää yksityiskohtaista tietoa laitteen toiminnoista ja laitteen käyttöön liittyviä huomautuksia. Turvallisuutesi vuoksi lue käyttöohje huolellisesti ennen laitteen käyttöä. Säilytä käyttöohje helposti saatavilla tulevaa käyttöä varten. Tärkeää Käyttöohjeen tietoja voidaan muuttaa ilman ennakkoilmoitusta. Yhtiö ei ole missään tilanteessa vastuussa välittömistä, välillisistä, erityisistä, satunnaisista tai seuraamuksellisista vahingoista, jotka aiheutuvat koneen käsittelystä tai käytöstä. Älä kopioi tai tulosta mitään, jonka kopiointi on lailla kielletty. Seuraavien kopiointi tai tulostaminen on yleensä kielletty paikallisen lain mukaan: setelit, leimamerkit, obligaatiot, osaketodistukset, pankkivekselit, shekit, passit, ajokortit. Tämä lista on tarkoitettu vain yleiseksi ohjeeksi, eikä se ole kattava. Emme ota mitään vastuuta sen täydellisyydestä tai tarkkuudesta. Jos sinulla on tiettyjen kohteiden kopioinnin tai tulostamisen laillisuuteen liittyviä kysymyksiä, ota yhteyttä lainopilliseen neuvonantajaan. Tärkeää: Muut kuin tässä käyttöohjeessa mainitut säädöt tai toimet voivat altistaa käyttäjän vaaralliselle säteilylle. Tavaramerkit Microsoft, Windows ja Windows NT ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Adobe, PostScript, Acrobat, PageMaker ja Adobe Type Manager ovat Adobe Systems Incorporatedin rekisteröityjä tavaramerkkejä. PowerPC on International Business Machines Corporationin rekisteröity tavaramerkki. PCL on Hewlett-Packard Companyn rekisteröity tavaramerkki. 3Com on 3Com Corporationin tavaramerkki. Citrix ha MetaFrame ovat Citrix Systems, Inc -yrityksen rekisteröityjä tavaramerkkejä. UPnP on UPnP Implementers Corporationin tavaramerkki. Apple, AppleTalk, EtherTalk, Macintosh, Mac OS ja TrueType ovat Apple Computer, Inc. -yrityksen rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Bonjour TM on Apple Computer, Inc:n tavaramerkki. UNIX on rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. Lisenssin myöntää yksinoikeudella X/Open Company Limited. IPS-PRINT TM Printer Language Emulation Copyright 2000, Oak Technology, Inc., Kaikki oikeudet pidätetään. Bluetooth -tavaramerkin ja -logot omistaa Bluetooth SIG, Inc. ja Ricoh käyttää näitä merkkejä erityisellä lisenssillä. Novell ja NetWare ovat Novell, Inc. -yrityksen rekisteröityjä tavaramerkkejä. Netscape ja Netscape Navigator ovat Netscape Communications Corporationin rekisteröityjä tavaramerkkejä. PictBridge on tavaramerkki. Muita ohjeessa esiin tulevia tuotenimiä on käytetty tuotteiden tunnistamiseen ja ne voivat olla vastaavien yritysten tavaramerkkejä. Luovumme kaikista oikeuksista näihin tavaramerkkeihin. Windows-käyttöjärjestelmien oikeat nimet ovat: Windows 95:n tuotenimi on Microsoft Windows 95. Windows 98:n tuotenimi on Microsoft Windows 98. Windows Me:n tuotenimi on Microsoft Windows Millennium Edition (Windows Me). Windows 2000:n tuotenimet ovat: Microsoft Windows 2000 Advanced Server Microsoft Windows 2000 Server Microsoft Windows 2000 Professional Windows XP:n tuotenimet ovat: Microsoft Windows XP Professional Microsoft Windows XP Home Edition Windows Server TM 2003:n tuotenimet ovat: Microsoft Windows Server TM 2003 Standard Edition Microsoft Windows Server TM 2003 Enterprise Edition Microsoft Windows Server TM 2003 Web Edition Windows NT 4.0:n tuotenimet ovat: Microsoft Windows NT Server 4.0 Microsoft Windows NT Workstation 4.0 Kuvien laitteet voivat hieman poiketa hankkimastasi laitteesta.

3 Tulostimen käyttöohjeet Lue kutakin toimintoa koskevat ohjeet käyttöohjeen kyseisestä osasta. Turvallisuusohjeet Sisältää tietoja tämän laitteen turvallisesta käytöstä. Lue ohjeet huolellisesti loukkaantumisten ja laitevaurioiden välttämiseksi. Pika-asennusopas Oppaassa neuvotaan, miten tulostin puretaan pakkauksesta sekä kytketään tietokoneeseen ja kuinka ohjain asennetaan. Laitteisto-opas Sisältää tietoja paperista ja lisävarusteiden asentamisesta, tarvikkeiden vaihtamisesta, virheilmoituksiin reagoimisesta ja tukosten selvittämisestä. Ohjelmisto-opas (tämä ohje) Sisältää ohjeita ohjelmiston, turvallisuustoimintojen ja tämän laitteen käyttämisestä verkkoympäristössä. Turvallisuusopas Tämä käyttöopas on tarkoitettu laitteesta vastuussa oleville pääkäyttäjille. Siinä selostetaan turvatoimet, joiden avulla pääkäyttäjät voivat estää tietojen luvattoman muuttamisen tai laitteen valtuuttamattoman käytön. Lisäksi tässä käyttöoppaassa on tietoja pääkäyttäjien rekisteröimisestä sekä käyttäjien ja pääkäyttäjien todennuksesta. i

4 Laitemallien kuvaukset Tässä ohjeessa eri laitemalleihin liittyvät huomautukset on merkitty seuraavasti: Virtalähde V. Voit tarkistaa mallin tulostimen takaosassa olevasta tarrasta. Lue ko. virtalähteen tiedot. Virtalähde 120 V. Voit tarkistaa mallin tulostimen takaosassa olevasta tarrasta. Lue ko. virtalähteen tiedot. Voit tarkistaa mallin tulostimen takaosassa olevasta tarrasta kuten kuvassa. AQC065S ii

5 Käyttöohjeen merkintätavat Symbolit Tässä käyttöohjeessa käytetään seuraavia symboleja: Tarkoittaa tärkeitä turvallisuutta koskevia huomautuksia. Ohjeiden laiminlyönti voi johtaa vakavaan henkilövahinkoon tai jopa kuolemaan. Lue ehdottomasti nämä huomautukset. Ne löytyvät Turvallisuusohjeet. Tarkoittaa tärkeitä turvallisuutta koskevia huomautuksia. Ohjeiden laiminlyönti voi johtaa keskivaikeaan tai lievään henkilövahinkoon tai vaurioittaa laitetta tai omaisuutta. Lue ehdottomasti nämä huomautukset. Ne löytyvät Turvallisuusohjeet. Tarkoittaa kohtia, joihin on syytä kiinnittää huomiota laitetta käytettäessä, sekä selityksiä paperitukosten, alkuperäisten vaurioitumisen tai tietojen häviämisen todennäköisistä syistä. Lue ehdottomasti nämä selitykset. Lisätietoja laitteen toiminnoista ja ohjeita käyttäjän mahdollisesti tekemien virheiden selvittämiseksi. Tämä symboli on sijoitettu jaksojen loppuun. Se ilmaisee, mistä löytyy lisätietoja. [ ] Näytön näppäimet { } Käyttöpaneelin näppäimet iii

6 SISÄLLYSLUETTELO Tulostimen käyttöohjeet...i Laitemallien kuvaukset...ii Käyttöohjeen merkintätavat...iii Symbolit... iii 1. Tulostamisen valmistelu Pika-asennus...1 Yhteysmuodon vahvistaminen...3 Verkkoyhteys...3 Paikallinen yhteys...6 SmartDeviceMonitor -portin käyttäminen...7 DeskTopBinder-SmartDeviceMonitor for Client -ohjelman asentaminen...7 PCL- tai RPCS-tulostinohjaimen (TCP/IP) asentaminen...8 PCL- tai RPCS-tulostinohjaimen (IPP) asentaminen...10 PostScript 3 -tulostinohjaimen asentaminen (Windows 95/98/Me - TCP/IP)...12 PostScript 3 -tulostinohjaimen asentaminen (Windows 95/98/Me - IPP)...13 PostScript 3 -tulostinohjaimen asentaminen (Windows TCP/IP)...15 PostScript 3 -tulostinohjaimen asentaminen (Windows IPP)...16 PostScript 3 -tulostinohjaimen asentaminen (Windows XP, Windows Server TCP/IP)...18 PostScript 3 -tulostinohjaimen asentaminen (Windows XP, Windows Server IPP)...19 Porttiasetusten muuttaminen SmartDeviceMonitor for Client -ohjelmaa varten...21 TCP/IP-vakioportin käyttäminen...23 PCL- tai RPCS-tulostinohjaimen asentaminen...23 PostScript 3 -tulostinohjaimen asentaminen (Windows 2000)...24 PostScript 3 -tulostinohjaimen asentaminen (Windows XP, Windows Server 2003)...26 LPR-portin käyttäminen...28 PCL- tai RPCS-tulostinohjaimen asentaminen...28 PostScript 3 -tulostinohjaimen asentaminen (Windows 2000)...30 PostScript 3 -tulostinohjaimen asentaminen (Windows XP, Windows Server 2003)...31 Käyttäminen Windows-verkkotulostimena...32 PCL- tai RPCS-tulostinohjaimen asentaminen...32 PostScript 3 -tulostinohjaimen asentaminen (Windows 95/98/Me)...34 PostScript 3 -tulostinohjaimen asentaminen (Windows 2000)...35 PostScript 3 -tulostinohjaimen asentaminen (Windows XP, Windows Server 2003)...36 Käyttäminen NetWare-tulostinpalvelimena tai -etätulostimena...37 Kun käytössä on PostScript 3 -tulostinohjain...39 Sivunsiirto...39 Erotinsivu...39 Tulostaminen oletusasetusten palauttamisen jälkeen...40 iv

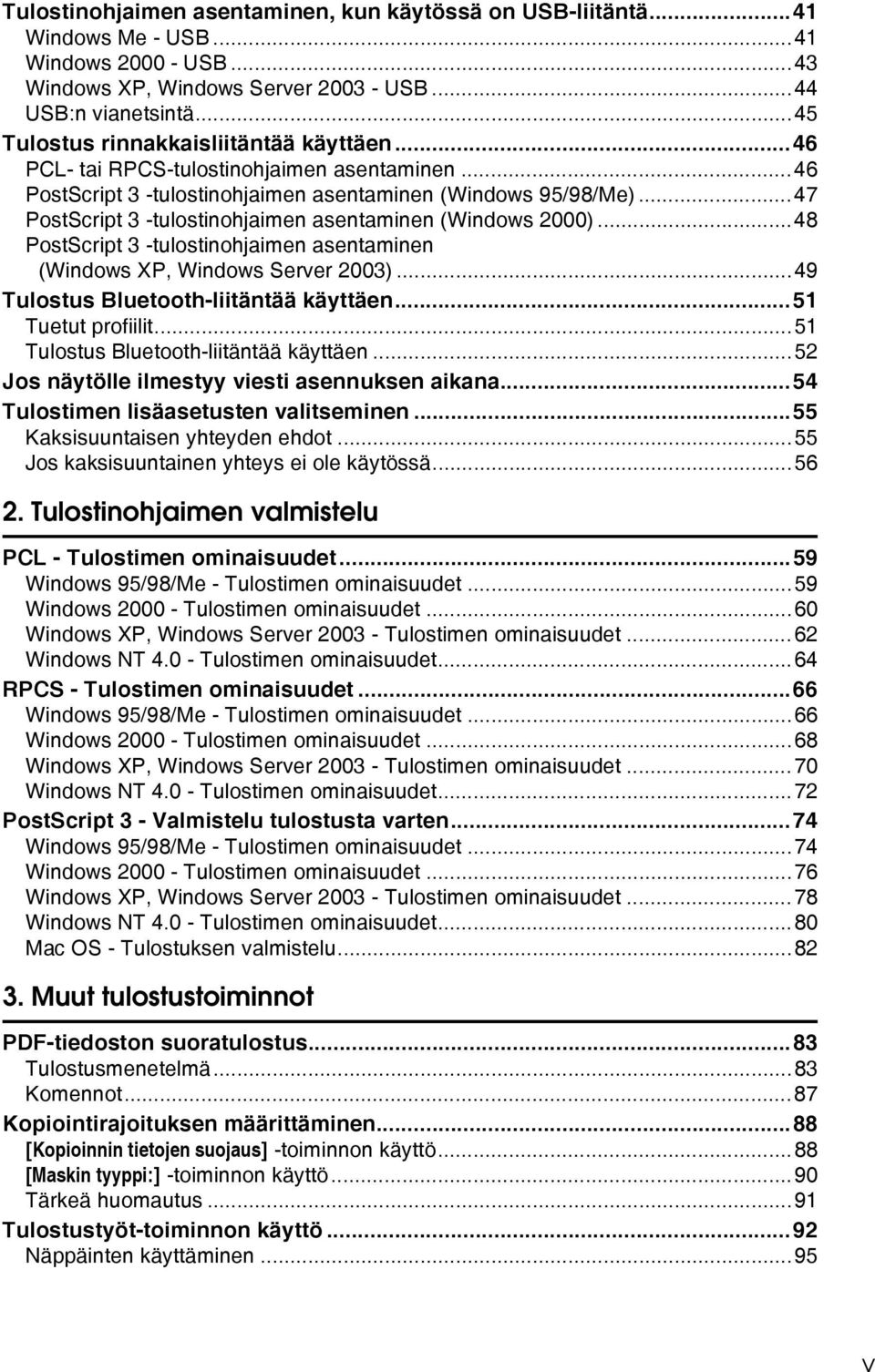

7 Tulostinohjaimen asentaminen, kun käytössä on USB-liitäntä...41 Windows Me - USB...41 Windows USB...43 Windows XP, Windows Server USB...44 USB:n vianetsintä...45 Tulostus rinnakkaisliitäntää käyttäen...46 PCL- tai RPCS-tulostinohjaimen asentaminen...46 PostScript 3 -tulostinohjaimen asentaminen (Windows 95/98/Me)...47 PostScript 3 -tulostinohjaimen asentaminen (Windows 2000)...48 PostScript 3 -tulostinohjaimen asentaminen (Windows XP, Windows Server 2003)...49 Tulostus Bluetooth-liitäntää käyttäen...51 Tuetut profiilit...51 Tulostus Bluetooth-liitäntää käyttäen...52 Jos näytölle ilmestyy viesti asennuksen aikana...54 Tulostimen lisäasetusten valitseminen...55 Kaksisuuntaisen yhteyden ehdot...55 Jos kaksisuuntainen yhteys ei ole käytössä Tulostinohjaimen valmistelu PCL - Tulostimen ominaisuudet...59 Windows 95/98/Me - Tulostimen ominaisuudet...59 Windows Tulostimen ominaisuudet...60 Windows XP, Windows Server Tulostimen ominaisuudet...62 Windows NT Tulostimen ominaisuudet...64 RPCS - Tulostimen ominaisuudet...66 Windows 95/98/Me - Tulostimen ominaisuudet...66 Windows Tulostimen ominaisuudet...68 Windows XP, Windows Server Tulostimen ominaisuudet...70 Windows NT Tulostimen ominaisuudet...72 PostScript 3 - Valmistelu tulostusta varten...74 Windows 95/98/Me - Tulostimen ominaisuudet...74 Windows Tulostimen ominaisuudet...76 Windows XP, Windows Server Tulostimen ominaisuudet...78 Windows NT Tulostimen ominaisuudet...80 Mac OS - Tulostuksen valmistelu Muut tulostustoiminnot PDF-tiedoston suoratulostus...83 Tulostusmenetelmä...83 Komennot...87 Kopiointirajoituksen määrittäminen...88 [Kopioinnin tietojen suojaus] -toiminnon käyttö...88 [Maskin tyyppi:] -toiminnon käyttö...90 Tärkeä huomautus...91 Tulostustyöt-toiminnon käyttö...92 Näppäinten käyttäminen...95 v

8 Tulostaminen tulostustyönäytöltä...96 Mallitulostus...96 Salattu tulostus Viivästetty tulostus Tallennustulostus Tulostaminen käyttäjätunnusnäytöltä Valitun tulostustyön tulostaminen Kaikkien tulostustöiden tulostaminen Sivunsiirto Tulostaminen käyttämällä valittua kasettia Tulostustyön peruminen Tulostustyön peruminen Tulostustyön peruminen ohjauspaneelin avulla Windows Tulostustyön peruminen tietokoneelta käsin Mac OS Tulostustyön peruminen tietokoneelta käsin Virheraportin tarkistus Lajittelu Taustatulostus Taustatulostuksen asettaminen Taustatulostustöiden tarkistus tai poistaminen Web Image Monitor-ohjelmalla Kansi Muistikapasiteetti ja paperikoko Yksipuoleinen tulostus ( dpi) Yksipuoleinen tulostus ( dpi) Yksipuoleinen tulostus ( dpi) Kaksipuoleinen tulostus ( dpi) Kaksipuoleinen tulostus ( dpi) Kaksipuoleinen tulostus ( dpi) Suoratulostus digitaalisesta kamerasta (PictBridge) Mikä on PictBridge? PictBridge-tulostus Käytettävissä olevat toiminnot Hakemiston tulostaminen Rajaus Päiväyksen ja tiedostonimen tulostaminen Paperikoko Kuvan tulostuskoko Monen kuvan asettelu Tulostuslaatu Värien sovitus Paperityypin määrittely Lomaketulostus Kameran muistion tulostus PictBridgen sulkeminen Kun PictBridge-tulostus ei toimi Lisätietoja vi

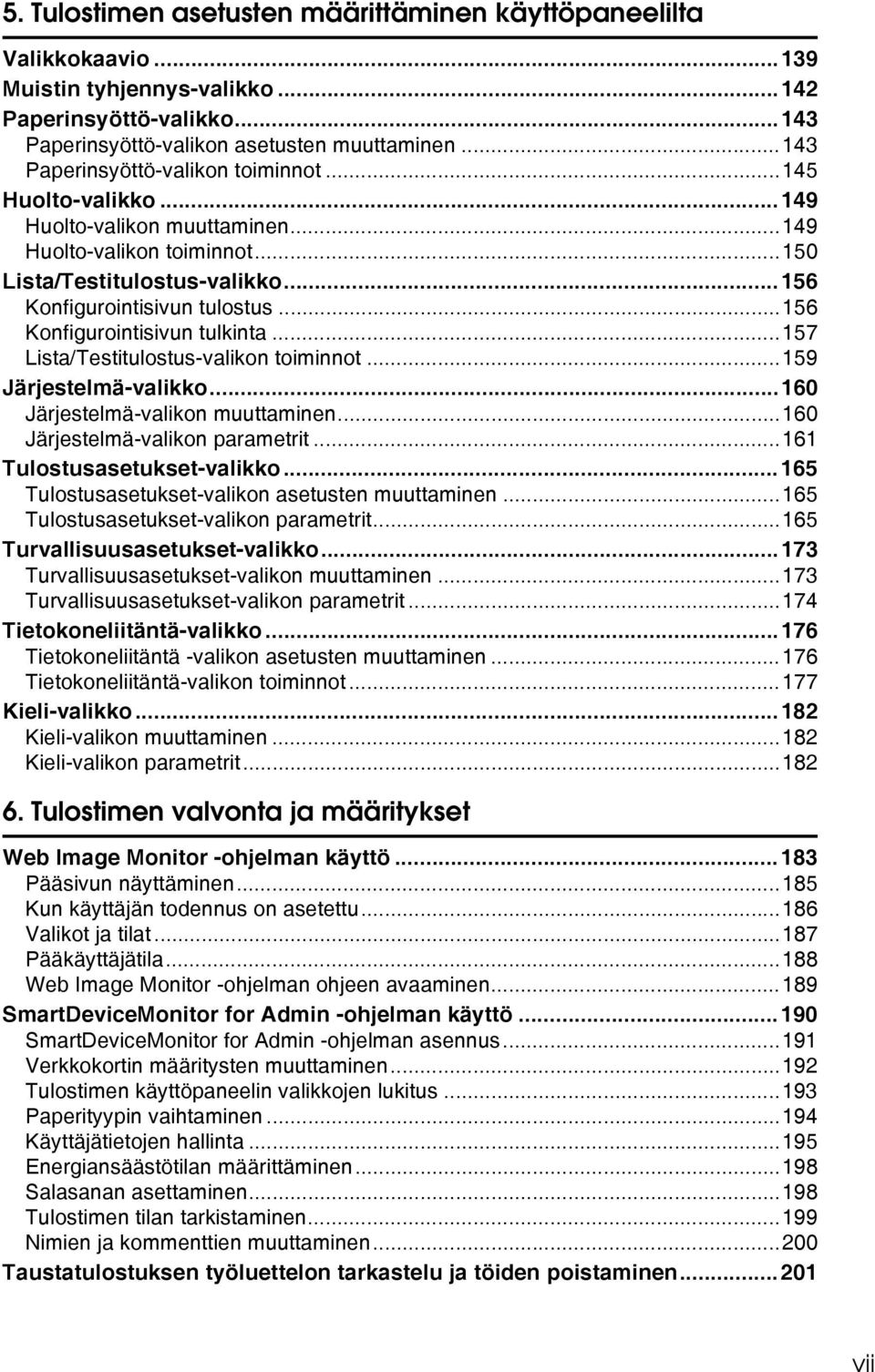

9 5. Tulostimen asetusten määrittäminen käyttöpaneelilta Valikkokaavio Muistin tyhjennys-valikko Paperinsyöttö-valikko Paperinsyöttö-valikon asetusten muuttaminen Paperinsyöttö-valikon toiminnot Huolto-valikko Huolto-valikon muuttaminen Huolto-valikon toiminnot Lista/Testitulostus-valikko Konfigurointisivun tulostus Konfigurointisivun tulkinta Lista/Testitulostus-valikon toiminnot Järjestelmä-valikko Järjestelmä-valikon muuttaminen Järjestelmä-valikon parametrit Tulostusasetukset-valikko Tulostusasetukset-valikon asetusten muuttaminen Tulostusasetukset-valikon parametrit Turvallisuusasetukset-valikko Turvallisuusasetukset-valikon muuttaminen Turvallisuusasetukset-valikon parametrit Tietokoneliitäntä-valikko Tietokoneliitäntä -valikon asetusten muuttaminen Tietokoneliitäntä-valikon toiminnot Kieli-valikko Kieli-valikon muuttaminen Kieli-valikon parametrit Tulostimen valvonta ja määritykset Web Image Monitor -ohjelman käyttö Pääsivun näyttäminen Kun käyttäjän todennus on asetettu Valikot ja tilat Pääkäyttäjätila Web Image Monitor -ohjelman ohjeen avaaminen SmartDeviceMonitor for Admin -ohjelman käyttö SmartDeviceMonitor for Admin -ohjelman asennus Verkkokortin määritysten muuttaminen Tulostimen käyttöpaneelin valikkojen lukitus Paperityypin vaihtaminen Käyttäjätietojen hallinta Energiansäästötilan määrittäminen Salasanan asettaminen Tulostimen tilan tarkistaminen Nimien ja kommenttien muuttaminen Taustatulostuksen työluettelon tarkastelu ja töiden poistaminen vii

10 viii SmartDeviceMonitor for Client -ohjelman käyttö Tulostimien valvonta Tulostimen tilan tarkistaminen Kun käytössä on IPP ja SmartNetMonitor for Client Tulostimen tilan ilmoittaminen sähköpostitse Automaattinen sähköposti-ilmoitus Sähköposti-ilmoitus pyydettäessä Sähköpostin todentaminen Sähköposti-ilmoituksen lähettäminen pyydettäessä Telnet-etähuolto Telnetin käyttäminen access appletalk autonet bonjour (rendezvous) btconfig devicename dhcp diprint dns domainname help hostname ifconfig info ipp ipv lpr netware passwd prnlog route set show slp smb snmp sntp spoolsw ssdp ssh status syslog upnp web wiconfig wins SNMP Tulostimen tietojen hakeminen verkon yli Nykyisen tulostimen tila Tulostimen määritykset...252

11 Näytettyjen tietojen tulkitseminen Tulostustyön tiedot Tulostuslokin tiedot Verkkokortin määritykset Viestien luettelo Järjestelmälokin tiedot Tulostuspalvelimen käyttäminen Tulostuspalvelimen valmistelu Tulostusilmoitus SmartDeviceMonitor for Client -ohjelman kautta NetWare Asettaminen tulostuspalvelimeksi (NetWare 3.x) Asettaminen tulostuspalvelimeksi (NetWare 4.x, 5/5.1, 6/6.5) Pure IP:n käyttäminen NetWare 5/5.1 tai 6/6.5 -ympäristössä Asettaminen etätulostimeksi (NetWare 3.x) Asettaminen etätulostimeksi (NetWare 4.x, 5/5.1, 6/6.5) Erityistoimenpiteet Windowsissa Tiedostojen tulostaminen suoraan Windowsista Asetukset Isäntänimen käyttäminen IPv4-osoitteen sijasta Tulostuskomennot Mac OS -määritykset Mac OS PostScript 3 -tulostinajurin ja PPD-tiedoston asentaminen PPD-tiedostojen asennus Työpöydän tulostinkuvakkeen luominen Lisävarusteiden asetukset ColorSync-profiilien asentaminen Adobe Type Manager -ohjelman asentaminen Näyttöfonttien asennus Vaihtaminen EtherTalkiin Mac OS X PPD-tiedostojen asentaminen PPD-tiedoston käyttöönotto Lisävarusteiden asetukset USB-liitännän käyttäminen Bonjour (Rendezvous) toiminnon käyttö Vaihtaminen EtherTalkiin Tulostimen määritykset PostScript 3:n käyttäminen Job Type User Code Paper Size Fit to Paper Paperinsyöttö Resolution Orientation Override Duplex Printing Color Mode ix

12 Gradation Color Profile Color Setting Toner Saving/Level Color Collate Paper Type Black Over Print Image Smoothing Separate into CMYK CMYK Simulation Profile Dithering Gray Reproduction Color Matching Printer Utility for Mac Printer Utility for Mac -ohjelman asennus Printer Utility for Mac -ohjelman käynnistäminen Printer Utility for Mac -ohjelman toiminnot Tulostimen turvallisuustoiminnot Todennuksen käyttö ja käyttäjien hallinta Tietovuotojen estäminen Käytön rajoittaminen ja valvominen Tiedostojen suojaus SSL-salauksen määritykset Liite CD-levyn ohjelmat ja apuohjelmat Tulostimen ohjaimet SmartDeviceMonitor for Admin DeskTopBinder - SmartDeviceMonitor for Client Varotoimia verkkoa käytettäessä Puhelinyhteysreitittimen kytkeminen verkkoon DHCP-palvelimen käyttö WINS-palvelimen määritykset Dynamic DNS -toiminnon käyttö Font Manager 2000:n asentaminen Adobe PageMakerin version 6.0, 6.5 tai 7.0 käyttö Kun käytössä on Windows Terminal Service/MetaFrame Käyttöympäristö Tuetut tulostinohjaimet Rajoitukset Bluetooth-liitäntäyksikön käyttöön liittyvät varoitukset Tietoja asennetuista sovelluksista expat JPEG LIBRARY NetBSD Samba (Ver ) RSA BSAFE HAKEMISTO x

13 1. Tulostamisen valmistelu Pika-asennus Windows 95/98/Me/2000/XP ja Windows Server käyttäjät voivat asentaa tämän ohjelman helposti mukana tulevalta CD-levyltä. Pika-asennus -toiminnolla voi asentaa PCL-tulostinohjaimen ja/tai RPCS-tulostinohjaimen sekä DeskTopBinder Lite- ja SmartDeviceMonitor for Client -ohjelman verkkoympäristöön sekä määrittää TCP/IP-portin. Tärkeää Tulostinohjaimen asentaminen Windows 2000/XP Professional- ja Windows Server ympäristöihin edellyttää tulostimen hallintaoikeuksia. Kirjaudu laitteelle pääkäyttäjänä. Pika-asennus ei ole käytettävissä, kun tulostinta käytetään USB-liitännän kautta. A Sulje kaikki käynnissä olevat sovellukset. B Aseta CD-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse käyttöliittymän kieli, ja napsauta sitten [OK]. Käyttöliittymän oletuskieli on englanti. D Napsauta [Pika-asennus]. Ohjelman käyttöoikeussopimus tulee näkyviin [Käyttöoikeussopimus]-valintaikkunaan. E Kun olet lukenut käyttösopimuksen, napsauta [Hyväksyn sopimusehdot.] ja sitten [Seuraava >]. F Valitse haluamasi tulostinmalli [Valitse tulostin]-valintaikkunasta. Jos käytät verkkoyhteyteen TCP/IP-protokollaa, valitse tulostin, jonka IPosoite näkyy kohdassa [Muodosta yhteys]. Jos käytät rinnakkaisliitäntää, valitse tulostin, jonka portti näkyy kohdassa [Muodosta yhteys]. G Napsauta [Asenna]. Tulostinohjaimen asennus käynnistyy. H Napsauta [Valmis]. Näytölle saattaa tulla ilmoitus, jossa kehotetaan käynnistämään tietokone uudelleen. Käynnistä tietokone uudelleen asennuksen viimeistelemiseksi. 1

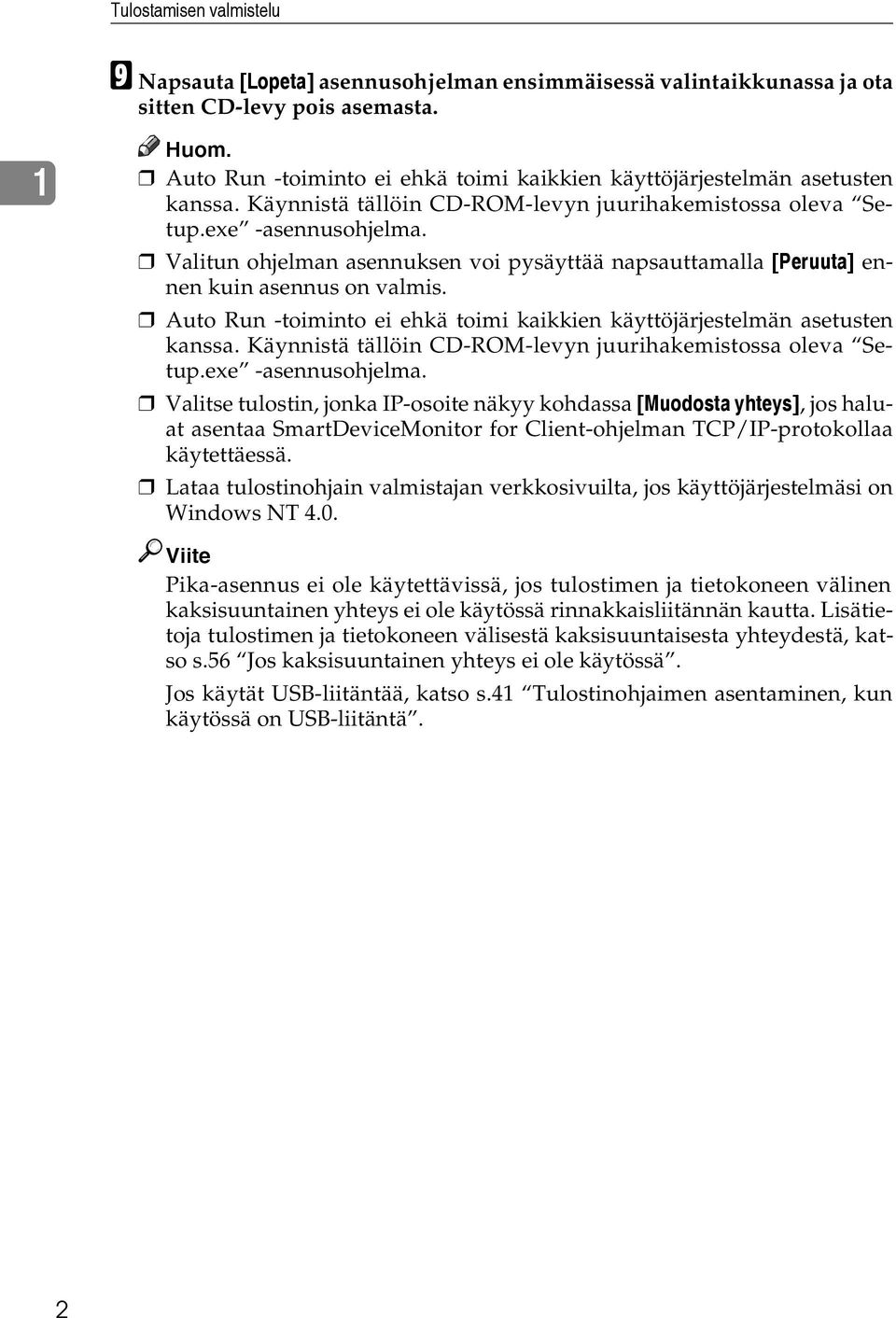

14 Tulostamisen valmistelu I Napsauta [Lopeta] asennusohjelman ensimmäisessä valintaikkunassa ja ota sitten CD-levy pois asemasta. 1 Auto Run -toiminto ei ehkä toimi kaikkien käyttöjärjestelmän asetusten kanssa. Käynnistä tällöin CD-ROM-levyn juurihakemistossa oleva Setup.exe -asennusohjelma. Valitun ohjelman asennuksen voi pysäyttää napsauttamalla [Peruuta] ennen kuin asennus on valmis. Auto Run -toiminto ei ehkä toimi kaikkien käyttöjärjestelmän asetusten kanssa. Käynnistä tällöin CD-ROM-levyn juurihakemistossa oleva Setup.exe -asennusohjelma. Valitse tulostin, jonka IP-osoite näkyy kohdassa [Muodosta yhteys], jos haluat asentaa SmartDeviceMonitor for Client-ohjelman TCP/IP-protokollaa käytettäessä. Lataa tulostinohjain valmistajan verkkosivuilta, jos käyttöjärjestelmäsi on Windows NT 4.0. Viite Pika-asennus ei ole käytettävissä, jos tulostimen ja tietokoneen välinen kaksisuuntainen yhteys ei ole käytössä rinnakkaisliitännän kautta. Lisätietoja tulostimen ja tietokoneen välisestä kaksisuuntaisesta yhteydestä, katso s.56 Jos kaksisuuntainen yhteys ei ole käytössä. Jos käytät USB-liitäntää, katso s.41 Tulostinohjaimen asentaminen, kun käytössä on USB-liitäntä. 2

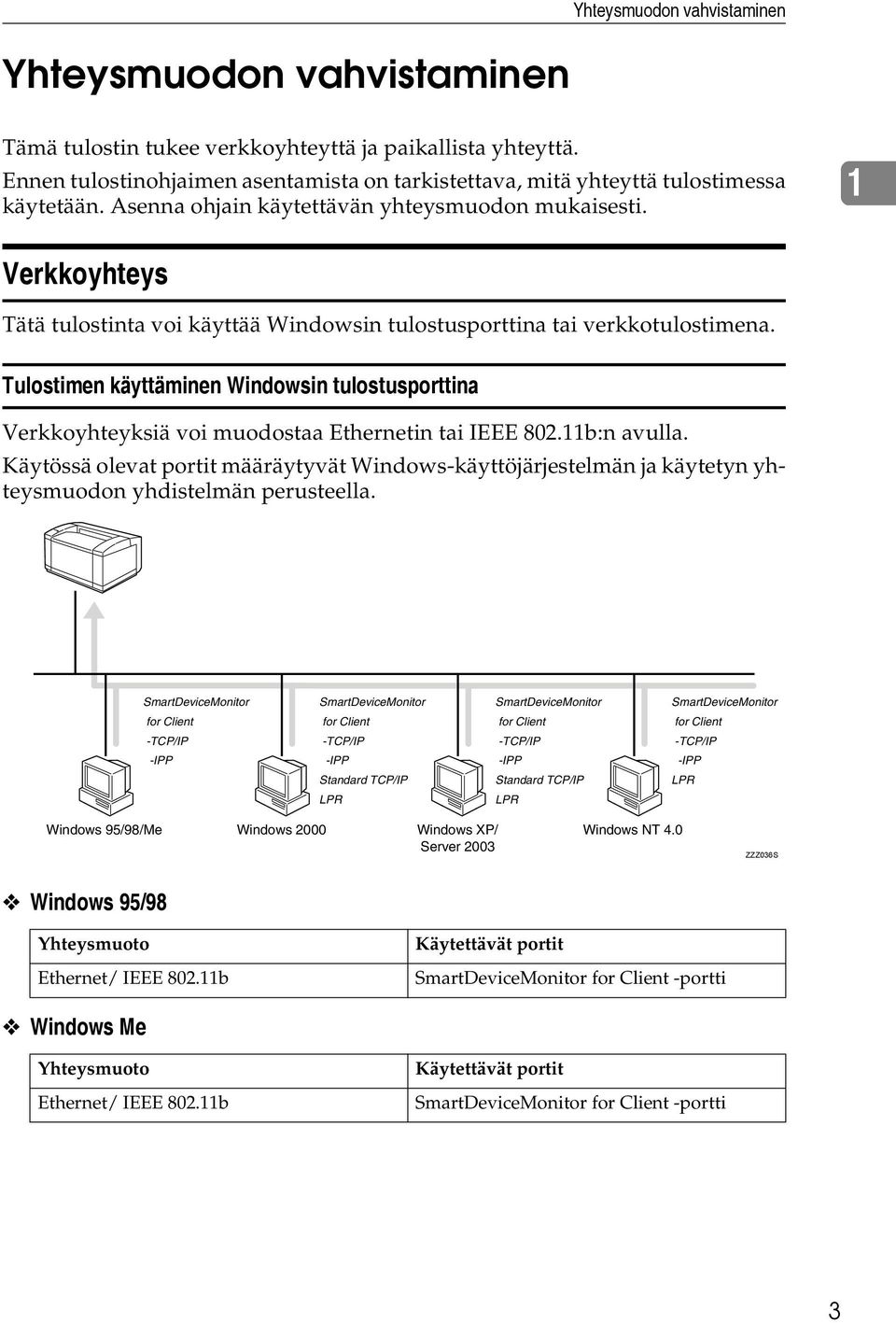

15 Yhteysmuodon vahvistaminen Yhteysmuodon vahvistaminen Tämä tulostin tukee verkkoyhteyttä ja paikallista yhteyttä. Ennen tulostinohjaimen asentamista on tarkistettava, mitä yhteyttä tulostimessa käytetään. Asenna ohjain käytettävän yhteysmuodon mukaisesti. 1 Verkkoyhteys Tätä tulostinta voi käyttää Windowsin tulostusporttina tai verkkotulostimena. Tulostimen käyttäminen Windowsin tulostusporttina Verkkoyhteyksiä voi muodostaa Ethernetin tai IEEE b:n avulla. Käytössä olevat portit määräytyvät Windows-käyttöjärjestelmän ja käytetyn yhteysmuodon yhdistelmän perusteella. SmartDeviceMonitor for Client -TCP/IP -IPP SmartDeviceMonitor for Client -TCP/IP -IPP Standard TCP/IP LPR SmartDeviceMonitor for Client -TCP/IP -IPP Standard TCP/IP LPR SmartDeviceMonitor for Client -TCP/IP -IPP LPR Windows 95/98/Me Windows 2000 Windows XP/ Server 2003 Windows NT 4.0 ZZZ036S Windows 95/98 Yhteysmuoto Käytettävät portit Ethernet/ IEEE b SmartDeviceMonitor for Client -portti Windows Me Yhteysmuoto Ethernet/ IEEE b Käytettävät portit SmartDeviceMonitor for Client -portti 3

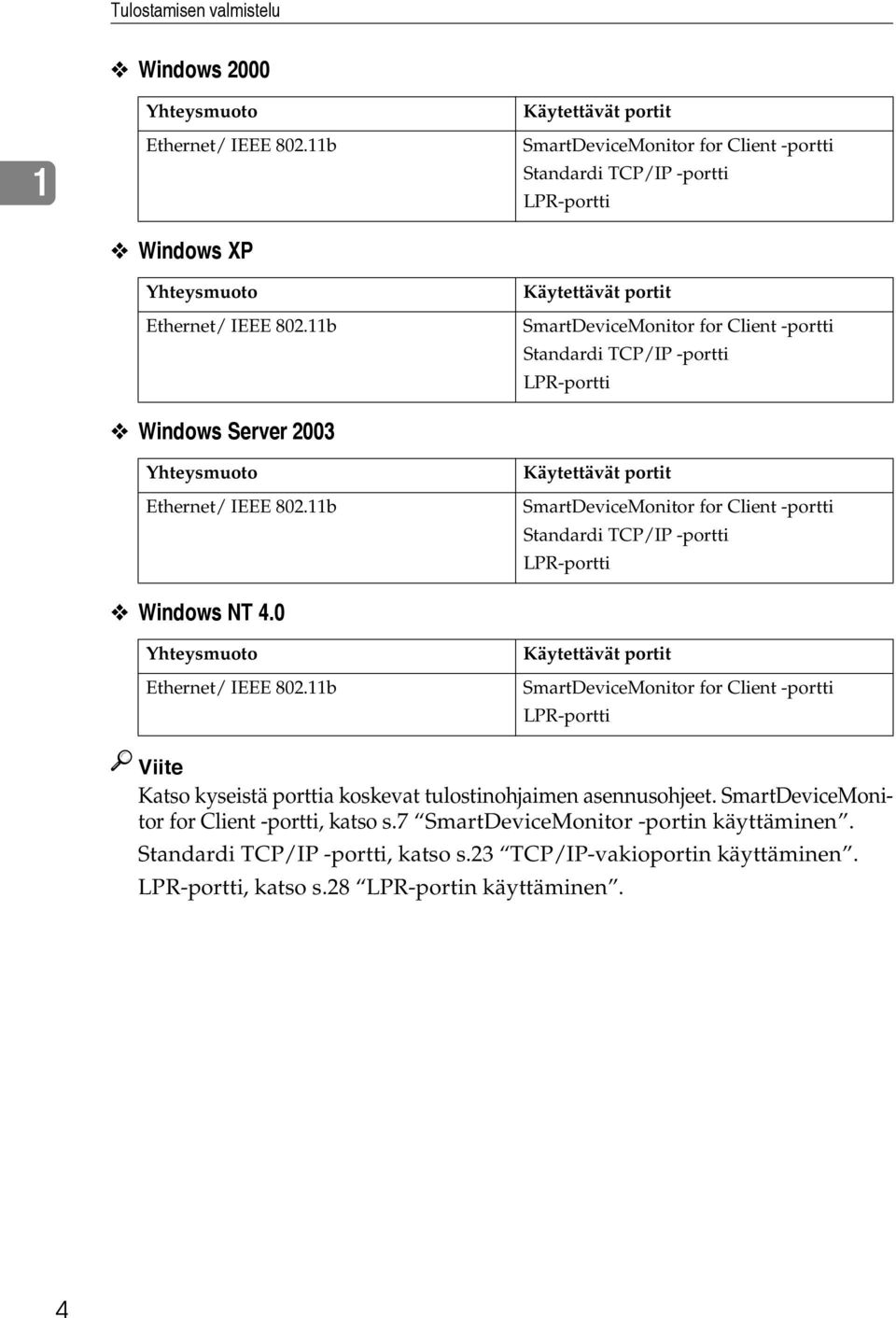

16 Tulostamisen valmistelu Windows Yhteysmuoto Ethernet/ IEEE b Windows XP Yhteysmuoto Ethernet/ IEEE b Windows Server 2003 Yhteysmuoto Ethernet/ IEEE b Windows NT 4.0 Yhteysmuoto Ethernet/ IEEE b Käytettävät portit SmartDeviceMonitor for Client -portti Standardi TCP/IP -portti LPR-portti Käytettävät portit SmartDeviceMonitor for Client -portti Standardi TCP/IP -portti LPR-portti Käytettävät portit SmartDeviceMonitor for Client -portti Standardi TCP/IP -portti LPR-portti Käytettävät portit SmartDeviceMonitor for Client -portti LPR-portti Viite Katso kyseistä porttia koskevat tulostinohjaimen asennusohjeet. SmartDeviceMonitor for Client -portti, katso s.7 SmartDeviceMonitor -portin käyttäminen. Standardi TCP/IP -portti, katso s.23 TCP/IP-vakioportin käyttäminen. LPR-portti, katso s.28 LPR-portin käyttäminen. 4

17 Yhteysmuodon vahvistaminen Laitteen käyttäminen verkkotulostimena Tätä tulostinta voidaan käyttää Windowsin verkkotulostimena, NetWare-palvelintulostimena tai NetWare-etätulostimena. Tärkeää IPv6-ympäristössä ei voi käyttää Netware-palvelimia. 1 FI ZZZ003S Viite Katso kyseistä verkkotulostinta koskevat tulostinohjaimen asennusohjeet. Windowsin verkkotulostin, katso s.32 Käyttäminen Windows-verkkotulostimena. NetWare-palvelintulostin ja -etätulostin, katso s.37 Käyttäminen NetWaretulostinpalvelimena tai -etätulostimena. 5

18 Tulostamisen valmistelu Paikallinen yhteys 1 Paikallinen yhteys voi olla rinnakkaisyhteys, USB tai Bluetooth. Käytettävissä olevat yhteysmuodot riippuvat Windowsin käyttöjärjestelmäversiosta. Windows 95: Rinnakkaisliitäntä Windows 98: Rinnakkaisliitäntä Windows 98 SE/Me: USB-, rinnakkais- ja Bluetooth-liitäntä Windows 2000: USB-, rinnakkais- ja Bluetooth-liitäntä Windows XP: USB-, rinnakkais- ja Bluetooth-liitäntä Windows Server 2003: USB-, rinnakkais- ja Bluetooth-liitäntä Windows NT 4.0: Rinnakkaisliitäntä Viite Katso kyseistä liitäntää koskevat tulostinohjaimen asennusohjeet. USB-liitäntä, katso s.41 Tulostinohjaimen asentaminen, kun käytössä on USB-liitäntä. Rinnakkaisliitäntä, katso s.46 Tulostus rinnakkaisliitäntää käyttäen. Bluetooth-liitäntä, katso s.51 Tulostus Bluetooth-liitäntää käyttäen. 6

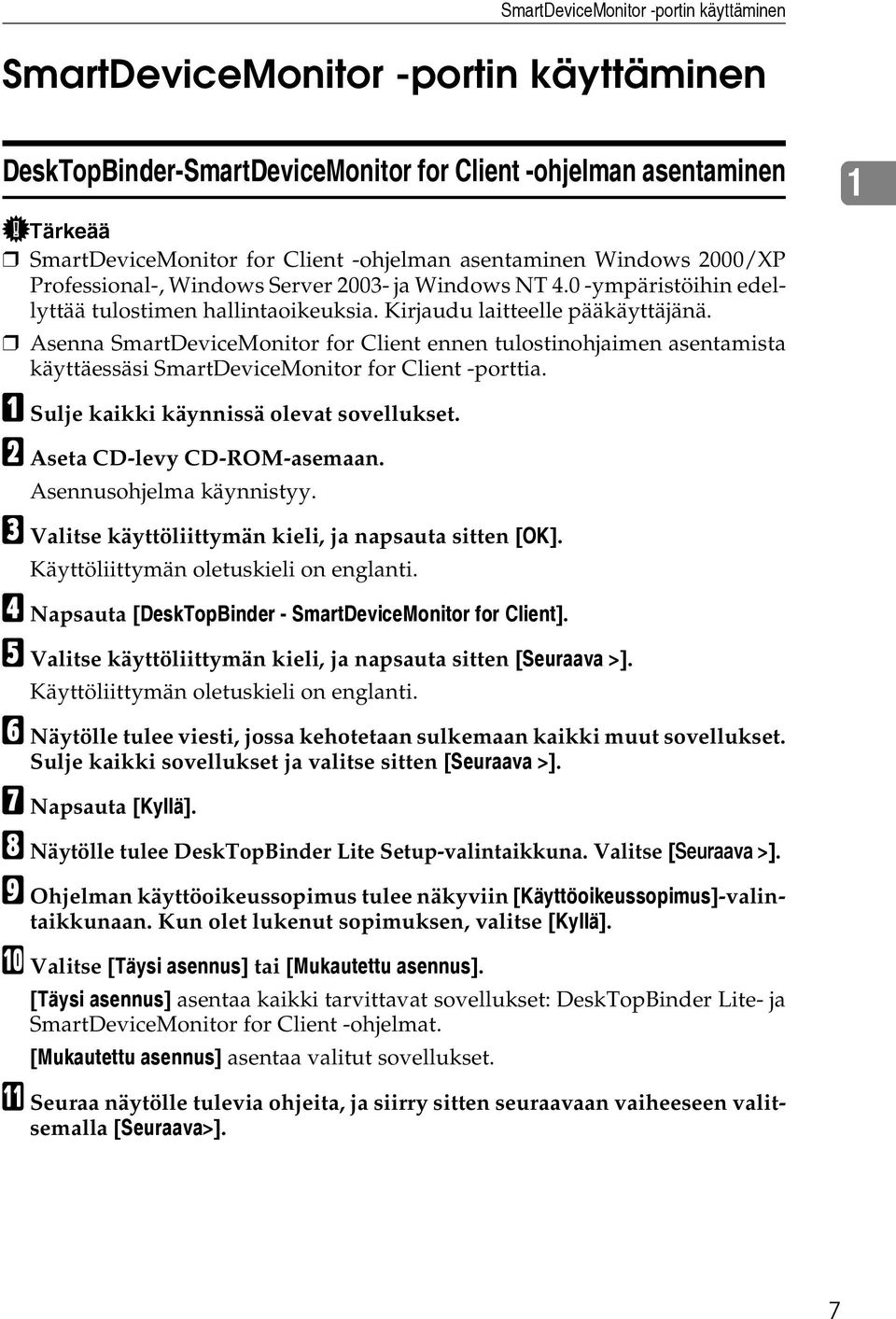

19 SmartDeviceMonitor -portin käyttäminen SmartDeviceMonitor -portin käyttäminen DeskTopBinder-SmartDeviceMonitor for Client -ohjelman asentaminen 1 Tärkeää SmartDeviceMonitor for Client -ohjelman asentaminen Windows 2000/XP Professional-, Windows Server ja Windows NT 4.0 -ympäristöihin edellyttää tulostimen hallintaoikeuksia. Kirjaudu laitteelle pääkäyttäjänä. Asenna SmartDeviceMonitor for Client ennen tulostinohjaimen asentamista käyttäessäsi SmartDeviceMonitor for Client -porttia. A Sulje kaikki käynnissä olevat sovellukset. B Aseta CD-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse käyttöliittymän kieli, ja napsauta sitten [OK]. Käyttöliittymän oletuskieli on englanti. D Napsauta [DeskTopBinder - SmartDeviceMonitor for Client]. E Valitse käyttöliittymän kieli, ja napsauta sitten [Seuraava >]. Käyttöliittymän oletuskieli on englanti. F Näytölle tulee viesti, jossa kehotetaan sulkemaan kaikki muut sovellukset. Sulje kaikki sovellukset ja valitse sitten [Seuraava >]. G Napsauta [Kyllä]. H Näytölle tulee DeskTopBinder Lite Setup-valintaikkuna. Valitse [Seuraava >]. I Ohjelman käyttöoikeussopimus tulee näkyviin [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut sopimuksen, valitse [Kyllä]. J Valitse [Täysi asennus] tai [Mukautettu asennus]. [Täysi asennus] asentaa kaikki tarvittavat sovellukset: DeskTopBinder Lite- ja SmartDeviceMonitor for Client -ohjelmat. [Mukautettu asennus] asentaa valitut sovellukset. K Seuraa näytölle tulevia ohjeita, ja siirry sitten seuraavaan vaiheeseen valitsemalla [Seuraava>]. 7

20 Tulostamisen valmistelu 1 L Kun asennus on valmis, käynnistä tietokone uudelleen joko heti tai myöhemmin ja valitse sitten [Valmis]. Käynnistä tietokone uudelleen asennuksen viimeistelemiseksi. Auto Run -toiminto ei ehkä toimi kaikkien käyttöjärjestelmän asetusten kanssa. Käynnistä tällöin CD-ROM-levyn juurihakemistossa oleva Setup.exe -asennusohjelma. Valitun ohjelman asennuksen voi pysäyttää napsauttamalla [Peruuta] ennen kuin asennus on valmis. PCL- tai RPCS-tulostinohjaimen (TCP/IP) asentaminen Tärkeää Tämän tulostinohjaimen asentaminen Windows 2000/XP Professional- ja Windows Server ympäristöihin edellyttää tulostimen hallintaoikeuksia. Kirjaudu järjestelmään pääkäyttäjänä tai tehokäyttäjäryhmän jäsenenä. A Sulje kaikki käynnissä olevat sovellukset. B Aseta CD-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse käyttöliittymän kieli, ja napsauta sitten [OK]. Käyttöliittymän oletuskieli on englanti. D Napsauta [PCL/RPCS-tulostinohjaimet]. E Ohjelman käyttöoikeussopimus tulee näkyviin [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut käyttösopimuksen, napsauta [Hyväksyn sopimusehdot.] ja sitten [Seuraava >]. F Valitse haluamasi tulostinajuri [Valitse ohjelma] -valintaikkunasta. Voit valita useita tulostinohjaimia. G Napsauta [Seuraava >]. H Valitse tulostinmalli, jota haluat käyttää. Tulostimen nimen voi muuttaa [Muuta asetuksia: Tulostimen nimi ] -ruudussa. I Kaksoisnapsauta tulostimen nimeä, niin näet tulostimen asetukset. Kentissä [Kommentti:], [Ohjain:] ja [Portti:] näkyvät tiedot riippuvat käyttöjärjestelmästä, tulostinmallista ja portista. J Napsauta [Portti:] ja sen jälkeen [Lisää]. 8

21 SmartDeviceMonitor -portin käyttäminen K Napsauta [SmartDeviceMonitor] ja napsauta sitten [OK]. L Napsauta [TCP/IP] ja napsauta sitten [Hae]. Näytölle ilmestyy luettelo TCP/IP-protokollaa käyttävistä tulostimista. M Valitse haluamasi tulostin ja napsauta sen jälkeen [OK]. Näytössä näkyvät vain tietokoneen kyselyyn vastaavat tulostimet. Jos haluat käyttää tulostinta, jota ei ole tässä luettelossa, napsauta [Määritä osoite] ja näppäile sitten tulostimen IP-osoite tai isäntänimi. N Tarkista, että valitun tulostimen portti näkyy kentässä [Portti:]. O Aseta [Käyttäjäkoodi] tarvittaessa. Voit kirjoittaa enintään 8 numeroa. Aakkosmerkkejä tai symboleja ei voi käyttää. P Aseta valintamerkki [Oletustulostin]-ruutuun tulostimen määrittämiseksi oletustulostimeksi. Q Napsauta [Jatka]. Asennus käynnistyy. R Kun asennus on valmis, käynnistä tietokone uudelleen joko heti tai myöhemmin ja valitse sitten [Valmis]. Käynnistä tietokone uudelleen asennuksen viimeistelemiseksi. 1 Auto Run -toiminto ei ehkä toimi kaikkien käyttöjärjestelmän asetusten kanssa. Käynnistä tällöin CD-ROM-levyn juurihakemistossa oleva Setup.exe -asennusohjelma. Windows 95/98/Me -käyttöjärjestelmissä et voi lisätä IPv4-osoitetta, joka on osittain samanlainen kuin jo käytössä oleva osoite. Esimerkiksi jos on käytössä, osoitetta xx ei voi käyttää. Vastaavasti jos on käytössä, osoitetta ei voi käyttää. Käyttäjäkoodin perusteella SmartDeviceMonitor for Admin -ohjelman käyttäjä saa selville, miten monta sivua kukin käyttäjä on tulostanut. Katso lisätietoja SmartDeviceMonitor for Admin -ohjelman Ohjeesta. Viite Näytölle ilmestyy viesti, jos koneelle on jo asennettu uudempi versio tulostinohjaimesta. Jos näin on, tulostinohjainta ei voi asentaa Auto Run -toiminnolla. Jos kuitenkin haluat asentaa tulostinohjaimen, asenna se käyttämällä [Lisää tulostin]-toimintoa. Katso s.54 Jos näytölle ilmestyy viesti asennuksen aikana. 9

22 Tulostamisen valmistelu PCL- tai RPCS-tulostinohjaimen (IPP) asentaminen 1 Tärkeää Tulostinohjaimen asentaminen Windows 2000/XP Professional- ja Windows Server ympäristöihin edellyttää tulostimen hallintaoikeuksia. Kirjaudu järjestelmään pääkäyttäjänä tai tehokäyttäjäryhmän jäsenenä. A Sulje kaikki käynnissä olevat sovellukset. B Aseta CD-levy CD-ROM-asemaan. Asennusohjelma käynnistyy. C Valitse käyttöliittymän kieli, ja napsauta sitten [OK]. Käyttöliittymän oletuskieli on englanti. D Napsauta [PCL/RPCS-tulostinohjaimet]. E Ohjelman käyttöoikeussopimus tulee näkyviin [Käyttöoikeussopimus]-valintaikkunaan. Kun olet lukenut käyttösopimuksen, napsauta [Hyväksyn sopimusehdot.] ja sitten [Seuraava >]. F Valitse haluamasi tulostinajuri [Valitse ohjelma] -valintaikkunasta. Voit valita useita tulostinohjaimia. G Valitse tulostinmalli, jota haluat käyttää. Tulostimen nimen voi muuttaa [Muuta asetuksia: Tulostimen nimi ] -ruudussa. H Kaksoisnapsauta tulostimen nimeä, niin näet tulostimen asetukset. Kentissä [Kommentti:], [Ohjain:] ja [Portti:] näkyvät tiedot riippuvat käyttöjärjestelmästä, tulostinmallista ja portista. I Napsauta [Portti:] ja sen jälkeen [Lisää]. J Napsauta [SmartDeviceMonitor] ja napsauta sitten [OK]. K Napsauta [IPP]. L Kirjoita [Kirjoitin-URL] -ruutuun osoite/printer tulostimen osoitteeksi. Jos palvelintodennus on käytössä, ota SSL (salattu yhteysprotokolla) käyttöön kirjoittamalla osoite/printer. Internet Explorer 5.01 tai uudempi on oltava käytössä. (Esimerkki IPv4-osoitteesta: ) Voit kirjoittaa tulostimen osoitteeksi osoite/ipp. Jos käytät Firefoxia tai Netscapea Windows XP SP2- tai Windows Server järjestelmässä, voit kirjoittaa IPv6-osoitteen muodossa tulostimen IPv6-osoite/printer. 10
