1 KÄYNNISTÄ MD-3100 USB ADSL MODEM. Tuotetiedot

Transkriptio

1 Tuotetiedot A B C D A. Virtavalo (palaa: USB-yhteys ja tietokone ovat käytössä / ei pala: ei yhteyttä tai tietokoneeseen ei tule virtaa. B. ADSL LINK -merkkivalo (vilkkuu: ADSL-linjaa haetaan / palaa yhtäjaksoisesti: ADSL-yhteys toimii) C. ADSL-liitäntä D. USB-liitäntä (tietokoneeseen) Aloita ohjaimen asennus KÄYNNISTÄ Käynnistä tietokone. Aseta käynnistyslevy CD-ROM-asemaan.

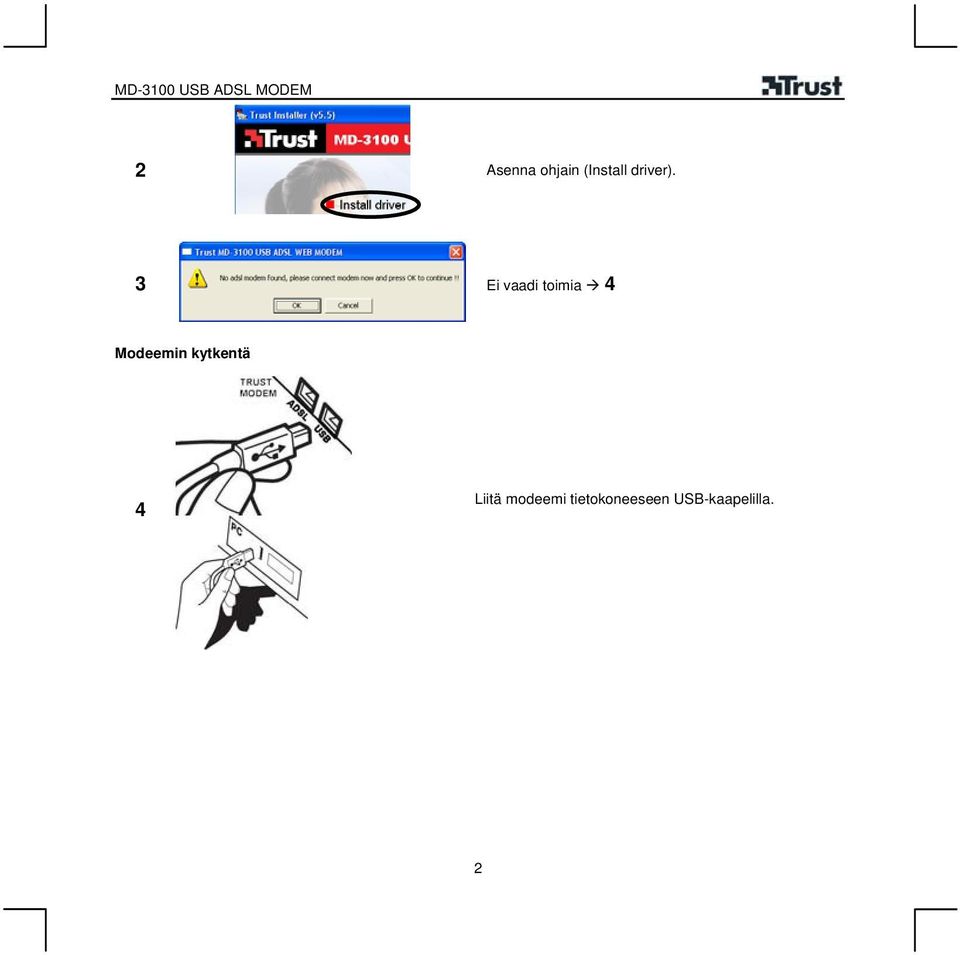

2 Asenna ohjain (Install driver). 3 Ei vaadi toimia 4 Modeemin kytkentä 4 Liitä modeemi tietokoneeseen USB-kaapelilla.

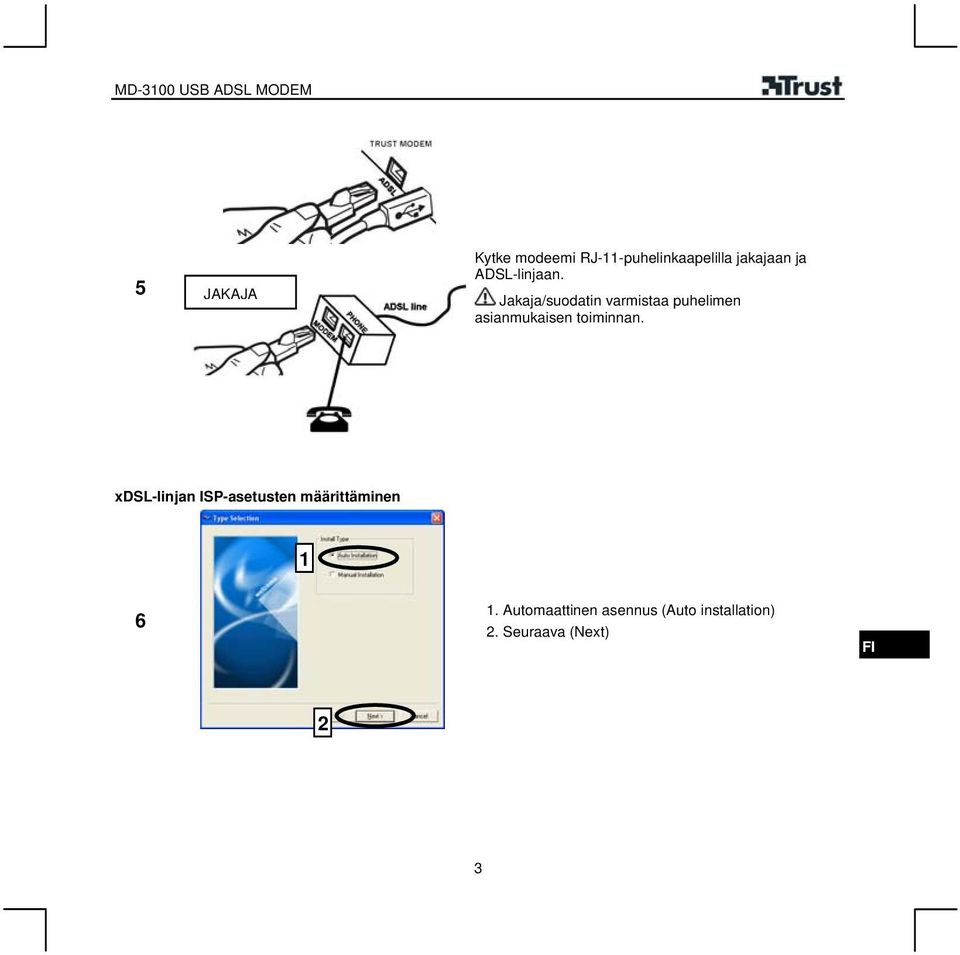

3 5 JAKAJA Kytke modeemi RJ--puhelinkaapelilla jakajaan ja ADSL-linjaan. Jakaja/suodatin varmistaa puhelimen asianmukaisen toiminnan. xdsl-linjan ISP-asetusten määrittäminen 6. Automaattinen asennus (Auto installation). Seuraava (Next) 3

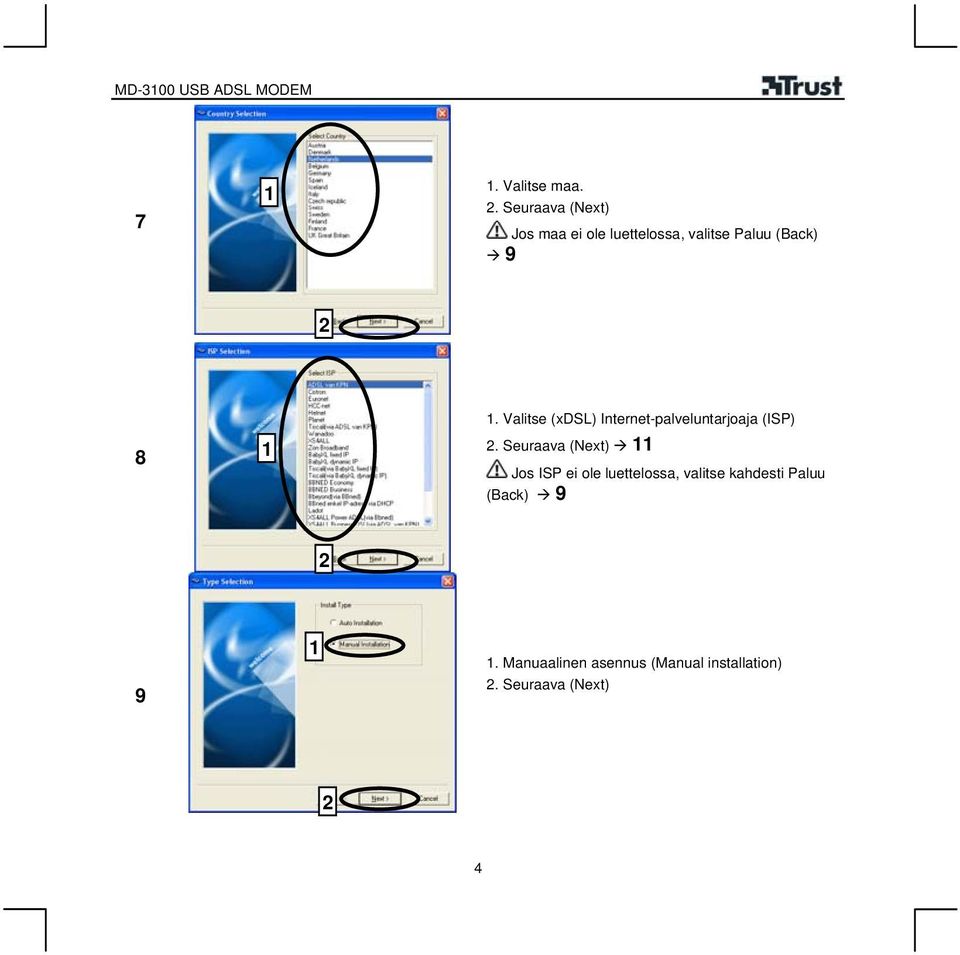

4 7. Valitse maa.. Seuraava (Next) Jos maa ei ole luettelossa, valitse Paluu (Back) 9 8. Valitse (xdsl) Internet-palveluntarjoaja (ISP). Seuraava (Next) Jos ISP ei ole luettelossa, valitse kahdesti Paluu (Back) 9 9. Manuaalinen asennus (Manual installation). Seuraava (Next) 4

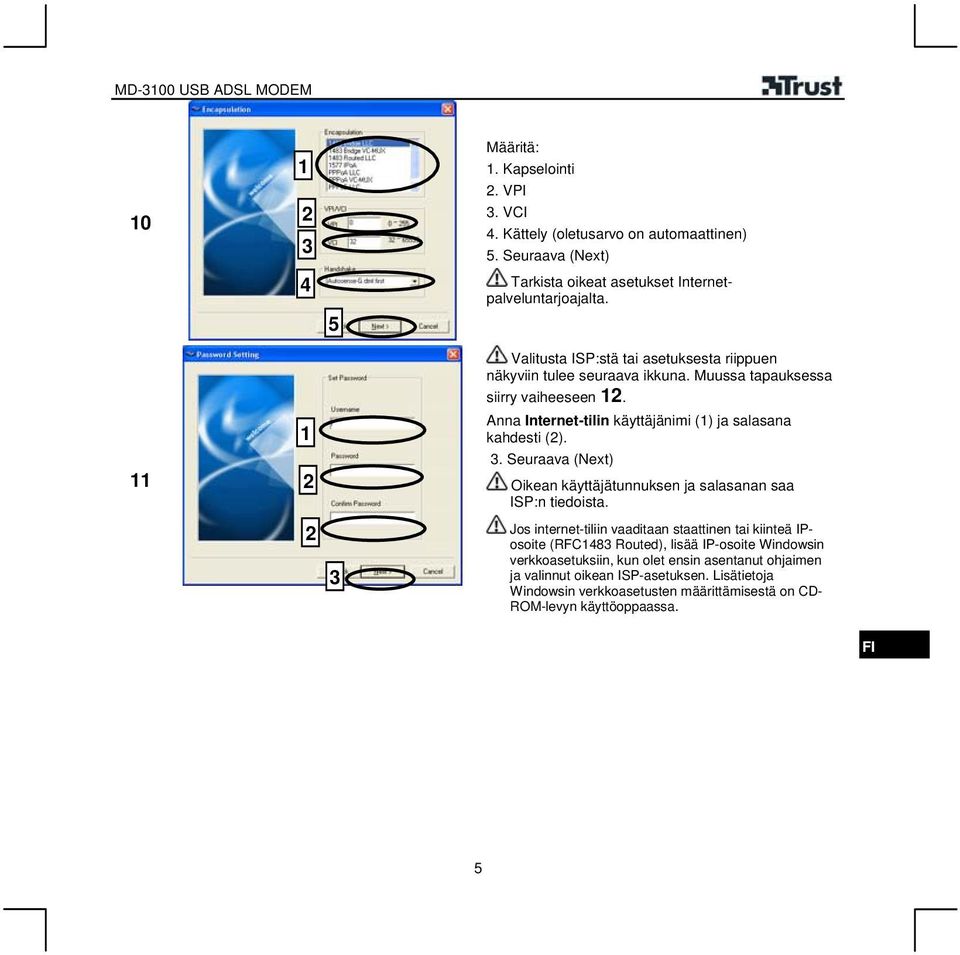

5 Määritä:. Kapselointi. VPI 3. VCI 4. Kättely (oletusarvo on automaattinen) 5. Seuraava (Next) Tarkista oikeat asetukset Internetpalveluntarjoajalta. Valitusta ISP:stä tai asetuksesta riippuen näkyviin tulee seuraava ikkuna. Muussa tapauksessa siirry vaiheeseen. Anna Internet-tilin käyttäjänimi () ja salasana kahdesti (). 3. Seuraava (Next) Oikean käyttäjätunnuksen ja salasanan saa ISP:n tiedoista. Jos internet-tiliin vaaditaan staattinen tai kiinteä IPosoite (RFC483 Routed), lisää IP-osoite Windowsin verkkoasetuksiin, kun olet ensin asentanut ohjaimen ja valinnut oikean ISP-asetuksen. Lisätietoja Windowsin verkkoasetusten määrittämisestä on CD- ROM-levyn käyttöoppaassa. 5

6 Valmis (Finish) Jatka asennusta 3 Asennuksen jatkaminen 3 Windows XP Windows Asennus on käynnissä. Windows Me 8 Windows 98SE 9 Jatka asennusta valitsemalla: Windows XP: Jatka kaikesta huolimatta (Continue Anyway) Windows 000: Kyllä 8 Viesti voi näkyä useasti asennuksen aikana. 5. Ei, ei tällä kertaa (No, not this time). Seuraava (Next) 6

7 6. Valitse asenna ohjelmisto automaattisesti (Install the software automatically) (suositus).. Seuraava (Next) 7 Valmis 8 Asennus on valmis. OK Windows XP, 000 ja Me ovat valmiita 9 Windows 98SE: OK (käynnistä tietokone uudelleen) 0 Windows 98SE havaitsee modeemin. Aseta Windows 98SE -CD-ROM-levy asemaan pyydettäessä. Kyllä (käynnistä tietokone uudelleen) 7

8 Internet-yhteyden muodostaminen Uudelleenkäynnistyksen jälkeen oikeassa kulmassa näkyy viesti Under installation (Asennus kesken). Odota, kunnes ikkuna katoaa näytöstä. Windows 98SE -asennus on valmis. Kaksoisnapsauta Trust MD300 USB ADSL MODEM -puhelinverkkoyhteyden kuvaketta työpöydällä. Jos työpöydällä ei ole puhelinverkkoyhteyden kuvaketta, ISP ei käytä puhelinverkkoyhteyttä. Siirry suoraan vaiheeseen 4. 3 Soita (Dial) Joskus tässä voi lukea Muodosta yhteys (Connect ). 4 Avaa Internet Explorer -selain. Kirjoita: [enter] VALMIS 8

9 Huomautukset CD-ROM-levyn käyttöoppaissa on lisätietoa Windows Internet Explorer -selaimen asetusten tarkistamisesta ja Internet-yhteyden jakamisesta. Tämä modeemi toimii vain analogisessa (POTS, PSTN, Annex A) ADSL- tai DSL/TDSL-linjassa. Jos internet-tiliin vaaditaan staattinen tai kiinteä IP-osoite (RFC483 routed), lisää IP-osoite Windowsin verkkoasetuksiin, kun olet ensin asentanut ohjaimen ja valinnut oikean ISP-asetuksen. Lisätietoja Windowsin verkkoasetusten määrittämisestä on CD-ROM-levyn käyttöoppaassa. Varmista ennen asennusta, että ADSL-linja ja -tili on aktivoitu. Tämä modeemi ei tue SDSL-standardia. Puhelinverkkoyhteyttä käyttäessä Internet-yhteyden voi muodostaa automaattisesti kopioimalla työpöydän puheliverkkoyhteyden kuvakkeen Windowsin käynnistysvalikkoon. Jos haluat muuttaa ISP-asetuksia tai muita asetuksia, poista ensin modeemi ja asenna se uudestaan. Käynnistä Ohjelmat Trust MD300 USB ADSL MODEM Uninstall MD300 USB ADSL MODEM. Seuraa näytön ohjeita. Ohjelma on poistettu, kun näyttöön tulee ikkuna Uninstall finished. Valitse OK ja irrota lopuksi modeemi tietokoneesta. Lisätietoja ADSL-modeemiyhteyden jakamisesta on CD-ROM-levyn Internet-yhteyden jakaminen - oppaan luvussa 3. Jos ongelmia ilmenee, mene sivustoon josta löydät usein kysytyt kysymykset (FAQ), ohjaimet ja käsikirjat. Turvallisuus Älä avaa tai yritä korjata tuotetta. Tämä laite on asianmukaisten EY-direktiivien vaatimusten ja muiden ehtojen mukainen. Vaatimustenmukaisuusvakuutus (DoC) on saatavana osoitteesta Takuu ja tekijänoikeus Tuotteella on kahden vuoden tehdastakuu, joka on voimassa ostopäivästä alkaen. Lisätietoja saat sivustosta Tämän ohjekirjan tai sen osan toisintaminen ilman Trust International B.V:n lupaa on kielletty. 9
